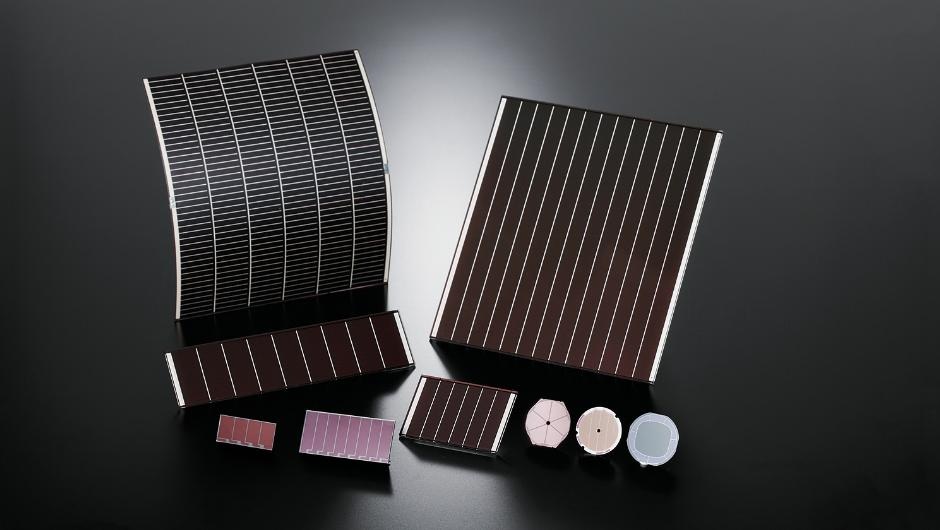

Amorf siliciumzonnecellen: structuur, werkingsprincipe en toepassingen

Amorf silicium zonnecellen zijn dunne-film fotovoltaïsche apparaten die zeer weinig silicium gebruiken terwijl ze flexibele, kostenefficiënte en grootschalige productie bieden. Ze presteren goed bij zwak, diffuus en binnenlicht, waardoor ze nuttig zijn voor rekenmachines, sensoren, gebouw-geïntegreerde panelen en lichte zonne-modules. Dit artikel legt hun structuur, werkingsprincipe, productieproces, degradatiegedrag, efficiëntiefactoren en toekomstige ontwikkeling uit.

Catalogus

Kenmerken van amorf siliciumzonnecellen

Amorf silicium zonnecellen zijn een belangrijk type dunne-film fotovoltaïsche technologie. In tegenstelling tot kristallijne siliciumzonnecellen, die relatief dikke siliciumschijven vereisen, gebruiken amorf siliciumcellen een extreem dunne halfgeleidende laag om zonlicht te absorberen en elektriciteit te genereren. Tijdens de productie wordt de halfgeleiderfilm direct op een substraatoppervlak in een gecontroleerde omgeving aangebracht, waardoor het materiaalverbruik wordt verminderd en de productie wordt vereenvoudigd.

Omdat slechts een kleine hoeveelheid silicium nodig is, biedt amorf siliciumtechnologie voordelen op het gebied van productiekosten, productieflexibiliteit en grootschalige fabricage. Deze cellen behouden ook een stabiele werking onder een breed scala aan lichtomstandigheden, waaronder zwak zonlicht, bewolkt weer en binnenverlichting. Samen hebben deze kenmerken ervoor gezorgd dat amorf siliciumzonnecellen een gevestigde technologie zijn binnen de dunne-film fotovoltaïsche industrie.

Lage productiekosten

Een van de belangrijkste voordelen van amorf silicium zonnecellen is hun lage productiekosten. Dit voordeel begint bij het materiaal zelf. Amorf silicium heeft een sterke capaciteit om zonlicht te absorberen, waardoor een zeer dunne halfgeleidende laag een groot deel van de inkomende lichtenergie kan opvangen. In veel ontwerpen is een filmdikte van slechts ongeveer 1 μm voldoende voor effectieve lichtabsorptie, terwijl conventionele kristallijne siliciumzonnecellen doorgaans siliciumschijven van ongeveer 200 μm dik vereisen.

Het verschil in materiaalgebruik wordt vooral belangrijk tijdens grootschalige productie. Het vervaardigen van kristallijne siliciumcellen houdt in dat siliciumstaven worden gekweekt en in schijven worden gesneden, processen die aanzienlijke hoeveelheden grondstof en energie verbruiken. In tegenstelling hiermee worden amorf siliciumcellen geproduceerd door dunne films rechtstreeks op substraten aan te brengen, waardoor het siliciumverbruik wordt verminderd en het materiaalafval minimaal blijft.

Het primaire grondstof dat wordt gebruikt tijdens de depositie is silaan gas (SiH₄). Dit gas is commercieel beschikbaar, kan in grote hoeveelheden worden geleverd en is over het algemeen goedkoper dan de gezuiverde siliciumschijven die worden gebruikt in de productie van kristallijn silicium. Tijdens de productie wordt silaan in een depositiekamer onder gecontroleerde omstandigheden geïntroduceerd, waar het ontleedt en een dunne siliciumlaag op het substraatoppervlak vormt. De beschikbaarheid en betaalbaarheid van dit materiaal dragen bij aan lagere productiekosten.

Aangezien siliciumwafers een aanzienlijk deel van de kosten van kristallijne siliciummodules uitmaken, kan het verminderen van de afhankelijkheid van wafers de economische efficiëntie van de productie aanzienlijk verbeteren. Als resultaat biedt amorf siliciumtechnologie een praktische oplossing voor toepassingen waar kosteneffectieve fotovoltaïsche energieopwekking vereist is.

Geschiktheid voor grootschalige productie

Amorf silicium zonnecellen zijn zeer geschikt voor productie op grote schaal en met hoge volumes. Hun structuur wordt typisch gevormd door middel van dunne-film depositiesprocessen, waarbij meerdere functionele lagen sequentieel op een substraat worden afgezet.

Tijdens de productie worden procesparameters zoals gascompositie, gasdoorstroomsnelheid, kamerdruk, substratentemperatuur en afzettingsvermogen nauwlettend gecontroleerd. Deze parameters beïnvloeden direct de filmthickness, uniformiteit en elektrische prestaties. Stabiele procescontrole maakt het mogelijk om grote halfgeleiderlagen te produceren met consistente kenmerken over het substraat.

De veelgebruikte p-i-n-structuur is bijzonder compatibel met geautomatiseerde productiesystemen. Zodra een substraat de productielijn binnenkomt, kan de apparatuur sequentieel de p-type, intrinsieke en n-type lagen vormen met minimale handmatige tussenkomst. Geautomatiseerde monitorsystemen passen voortdurend de bedrijfsomstandigheden aan om de filmkwaliteit gedurende de productie te behouden.

Deze productieaanpak ondersteunt continue verwerking, verbetert de efficiëntie en vermindert defecten veroorzaakt door procesvariaties. Naarmate de productievolumes toenemen, kunnen fabrikanten een relatief uniforme elektrische prestatie over grote paneeloppervlakken behouden, waardoor amorf siliciumtechnologie goed geschikt is voor de industriële productie van fotovoltaïsche modules.

Ontwerp flexibiliteit en praktische implementatievoordelen

Een groot voordeel van amorf siliciumtechnologie is de aanpasbaarheid aan verschillende productontwerpen en installatieomgevingen. Celformaties kunnen worden geconfigureerd om aan verschillende spannings-, stroom- en vermogensvereisten te voldoen, waardoor de technologie een breed scala aan fotovoltaïsche toepassingen kan ondersteunen.

Tijdens de ontwikkeling kunnen parameters zoals actieve oppervlakte, laagdikte, celconfiguratie en serieverbindingen worden aangepast om aan specifieke bedrijfsomstandigheden te voldoen. Deze flexibiliteit maakt het mogelijk om amorf silicium zonnecellen te gebruiken in zowel laagvermogen elektronische apparaten als grotere fotovoltaïsche systemen.

In tegenstelling tot kristallijn silicium vereist amorf silicium geen sterk geordende kristalstructuur. Tijdens de afzetting is strikte kristalmatching tussen de halfgeleiderlaag en het substraat niet nodig. Dit resulteert erin dat dunne films op een verscheidenheid aan materialen kunnen worden afgezet, waaronder glas, roestvrij staal, metalen platen en flexibele polymeren substraten. Deze compatibiliteit vergroot de materiaalselectie en helpt tegelijkertijd de productiekosten te verlagen.

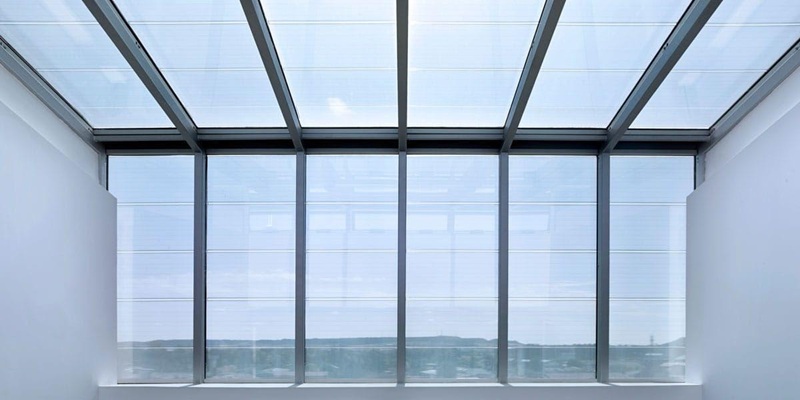

De dunne-filmstructuur maakt ook lichtgewicht en flexibele moduleontwerpen mogelijk. Wanneer ze op polymeren of dunne metalen folies worden afgezet, kunnen de resulterende zonnecellen buigen zonder de brosheid die gepaard gaat met conventionele siliciumwafers. Deze mogelijkheid ondersteunt de ontwikkeling van draagbare, lichtgewicht en flexibele fotovoltaïsche producten.

Deze implementatievoordelen breiden het scala van mogelijke toepassingen uit. Amorf silicium zonnecellen kunnen worden geïntegreerd in bouwmaterialen, geïnstalleerd op gebogen oppervlakken, opgenomen in draagbare elektronica en gebruikt in daksystemen waar verminderde gewicht voordelig is. Hun vermogen om onder lage belichting te werken maakt ze ook geschikt voor rekenmachines, elektronische horloges, sensoren, apparaten voor continue monitoring en andere laagvermogen producten die vaak binnenshuis of onder beperkte verlichtingsomstandigheden werken.

Prestaties onder weinig licht en diffuse lichtomstandigheden

Amorf silicium zonnecellen presteren bijzonder goed onder diffuse en weinig lichtomstandigheden. In praktische omgevingen varieert de intensiteit van het zonlicht gedurende de dag door bewolking, atmosferische verstrooiing, seizoensveranderingen en installatiehoek. Onder deze omstandigheden ontvangen fotovoltaïsche modules vaak een aanzienlijke hoeveelheid indirect zonlicht in plaats van directe zonne-energie.

Amorf silicium cellen kunnen diffuse verlichting effectiever benutten dan veel conventionele kristallijne siliciumtechnologieën. Deze capaciteit stelt hen in staat om nuttige elektrische output te blijven genereren, zelfs wanneer het verlichtingsniveau relatief laag is.

Als gevolg hiervan kunnen amorf siliciummodules concurrerende jaarlijkse energieproductie bereiken in regio's die vaak last hebben van bewolking of variabele zonlichtomstandigheden. Hun vermogen om de energieopwekking onder zwakkere verlichting te behouden helpt de algehele energieopbrengst gedurende het jaar te verbeteren.

Een ander belangrijk voordeel is de hoge vermogen-gewichtsverhouding. Omdat de actieve halfgeleiderlaag extreem dun is, kan het gewicht van de module worden verminderd terwijl de nuttige energie-output behouden blijft. Deze eigenschap is bijzonder waardevol in toepassingen waar het gewicht van de constructie een ontwerpoverweging is.

Lichtgewicht fotovoltaïsche modules kunnen de belastingseisen voor gebouwen verminderen, het transport en de installatie vereenvoudigen en de draagbaarheid in mobiele energiesystemen verbeteren. De combinatie van laag gewicht en effectieve energieopbrengst maakt amorf siliciumtechnologie ook aantrekkelijk voor lucht- en ruimtevaartplatforms, satellieten, systemen op grote hoogte en toekomstige op ruimte gebaseerde zonne-energie toepassingen.

Al met al blijft de combinatie van laag materiaalverbruik, kosteneffectieve productie, grootschalige productiecapaciteit, flexibele inzetmogelijkheden en sterke prestaties onder verschillende lichtomstandigheden amorf siliciumzonnecellen een belangrijke technologie maken binnen de dunne-film fotovoltaïsche industrie.

Ontwikkelingsgeschiedenis van amorf siliciumzonnecellen

Vroeg Onderzoek en Belangrijke Technologische Doorbraken (jaren '70)

De ontwikkeling van amorf siliciumzonnecellen begon begin jaren '70 toen onderzoekers ontdekten dat gedoteerde amorf siliciumdunne films zonlicht konden omzetten in elektriciteit. Deze ontdekking trok aanzienlijke aandacht omdat het suggereerde dat fotovoltaïsche apparaten konden worden vervaardigd zonder afhankelijk te zijn van dikke kristallijne siliciumschijven.

Vroeg onderzoek concentreerde zich op het begrijpen van hoe de ongeordende atomische structuur van amorf silicium de elektrische geleiding en fotovoltaïsche prestatie beïnvloedde. Wetenschappers deponeerden dunne siliciumfilms onder gecontroleerde omstandigheden, introduceerden dopanten en evalueerden hun elektrische en optische eigenschappen. Hoewel de eerste experimentele apparaten slechts beperkte efficiëntie bereikten, bevestigden ze dat amorf silicium kon functioneren als een praktisch fotovoltaïsch materiaal.

Een belangrijke doorbraak deed zich voor in 1974 toen het fotovoltaïsche potentieel van gedoteerd amorf silicium formeel werd erkend. Rond dezelfde periode ontwikkelden David Carlson en zijn collega's bij RCA Laboratories vroege amorf siliciumzonnecellen met behulp van metaals- halfgeleider- en p-i-n-structuren. Hoewel deze initiële apparaten efficiënties onder 1% bereikten, toonden ze de technische haalbaarheid van dunne-film zonne-technologie aan.

Onderzoekers bleven gedurende het decennium de depositiemethoden, materiaalkwaliteit, dopingcontrole en apparaatsstructuren verbeteren. Deze vooruitgangen verminderden defecten aanzienlijk en verbeterden de verzameling van ladingsdragers. In 1977 was de conversie-efficiëntie gestegen tot ongeveer 5,5%, wat een belangrijke mijlpaal markeerde die amorf silicium vestigde als een veelbelovende dunne-film fotovoltaïsche technologie.

Commercialisatie en Adoptie door Consumenten Elektronica (1978–1984)

Naarmate de prestaties verbeterden, bewoog amorf siliciumtechnologie zich snel van laboratoriumonderzoek naar commerciële toepassingen. In 1978 introduceerde Japan de eerste commerciële producten met geïntegreerde amorf siliciumzonnecellen, waarmee de praktische inzetting begon.

De technologie bleek bijzonder aantrekkelijk voor laagvermogen elektronische apparaten omdat ze elektriciteit konden genereren onder binnen- en weinig lichtomstandigheden terwijl ze relatief goedkoop te vervaardigen waren. Voortdurend onderzoek verbeterde ook de prestaties. In 1980 ontwikkelde Energy Conversion Devices (ECD) een metaaldraai-insulator-halfgeleider (MIS) zonnecel met een conversie-efficiëntie van ongeveer 6,3%, wat het vertrouwen in de technologie verder versterkte.

Begin jaren '80 waren amorf siliciumzonnecellen wijdverbreid gebruikt in consumentenelektronica, waaronder rekenmachines, elektronische horloges, radio's, batterijladers en andere producten met een laag vermogen. Hun dunne-filmfabricageproces maakte het mogelijk om cellen in verschillende maten en vormen te produceren, waardoor integratie in compacte apparaten praktischer en kosteneffectiever werd.

Begin 1984 breidde de ontwikkeling zich uit voorbij consumentenelektronica. Grotere modules en composietstructuren werden geïntroduceerd om onafhankelijke energiebronnen te bieden voor afgelegen systemen en gespecialiseerde fotovoltaïsche toepassingen. Verbeteringen in moduleontwerp, seriekoppelingen en productiemethoden verhoogden de outputkracht, betrouwbaarheid en productiecapaciteit, waardoor de technologie bredere energiemarkten bereikte.

Langdurige Industrieve ontwikkeling en Technologische Impact

Gedurende de daaropvolgende decennia werd amorf silicium een van de meest gevestigde dunne-film fotovoltaïsche technologieën. Continue verbeteringen in depositiesystemen, apparaatsarchitectuur, interface-engineering en moduleontwerp ontwikkelden de consistentie van de fabricage en de algehele prestaties.

Verschillende kenmerken ondersteunden de langdurige adoptie, waaronder laag materiaalverbruik, relatief lage productiekosten, de mogelijkheid voor het vervaardigen van grote oppervlakken en sterke prestaties onder omstandigheden met weinig licht. De mogelijkheid om halfgeleiderfilms rechtstreeks op glas, metaal en flexibele substraten af te zetten, breidde ook de ontwerpmogelijkheden en toepassingsflexibiliteit uit.

Hoewel er nieuwere fotovoltaïsche technologieën zijn opgekomen, blijft amorf silicium een belangrijke plaats innemen binnen de zonne-energieindustrie. Naast de commerciële toepassingen speelde de technologie een grote rol in de vooruitgang van technieken voor de vervaardiging van dunne films en apparaatsconcepten die de ontwikkeling van veel moderne fotovoltaïsche technologieën beïnvloedden.

Tegenwoordig blijft amorf silicium een belangrijke mijlpaal in de fotovoltaïsche geschiedenis en een significante bijdrage aan de evolutie van dunne-film zonne-energie systemen.

Amorf Silicium Zonnecelstructuur en Werkingsprincipe

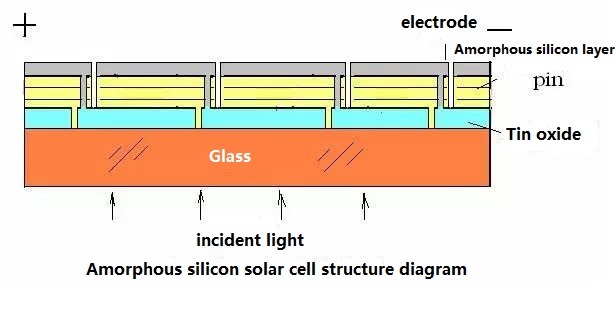

P-i-n Celstructuur

De meeste amorfe silicium zonnecellen gebruiken een p-i-n structuur in plaats van de conventionele p-n structuur die vaak wordt aangetroffen in kristallijne silicium zonnecellen. Deze architectuur is bijzonder geschikt voor amorf silicium omdat ladingsdragers minder efficiënt door het materiaal bewegen vanwege de ongeordende atomaire samenstelling. Door een intrinsieke laag tussen de p-type en n-type regio's te plaatsen, kan de cel de verzameling van ladingsdragers verbeteren en verlies door recombinatie verminderen.

De structuur bestaat uit drie halfgeleidende lagen die sequentieel op een substraat zijn afgezet. Samen creëren deze lagen een ingebuwd elektrisch veld dat een efficiënte fotovoltaïsche conversie en transport van ladingsdragers ondersteunt.

P-type Laag

De p-type laag is gepositioneerd nabij de lichtinvalzijde van de zonnecel en is doorgaans extreem dun gehouden. Tijdens de fabricage wordt de dikte zorgvuldig gecontroleerd om transparantie te behouden terwijl de vereiste elektrische eigenschappen worden geboden.

Wanneer zonlicht het apparaat binnengaat, gaat het door de transparante geleidende laag en vervolgens door de p-type regio. Als de p-type laag te dik is, kan een deel van het binnenkomende licht worden geabsorbeerd voordat het de actieve regio van de cel bereikt. Het handhaven van een dunne p-type laag laat meer licht de primaire absorptie-regio bereiken, wat de algehele energieconversie verbetert.

Intrinsieke Laag

De intrinsieke (i-type) laag is het belangrijkste lichtabsorberende gebied en het belangrijkste onderdeel van de p-i-n structuur. Het is aanzienlijk dikker dan de p-type en n-type lagen omdat de meeste fotovoltaïsche conversie binnen dit gebied plaatsvindt.

Wanneer fotonen worden geabsorbeerd, exciteert hun energie elektronen van de valentieband naar de geleidingsband, waardoor elektronen-gatparen ontstaan. Deze ladingsdragers zijn de basis voor elektriciteitsopwekking in de zonnecel.

De effectiviteit van de intrinsieke laag hangt af van factoren zoals dikte, materiaalkwaliteit en optische eigenschappen. Om deze reden worden de afzetomstandigheden, inclusief gascompositie, kamerdruk, afzetvermogen en substratentemperatuur, zorgvuldig gecontroleerd tijdens de fabricage. Aangezien het merendeel van het zonlicht hier wordt geabsorbeerd, heeft de intrinsieke laag een grote invloed op de conversie-efficiëntie en de prestaties van het apparaat.

N-type Laag

De n-type laag vormt de laatste halfgeleidende regio van de p-i-n structuur. Hoewel relatief dun, speelt het een essentiële rol bij het vestigen van het interne elektrische veld en het verzamelen van elektronen die binnen de intrinsieke laag zijn gegenereerd.

Zodra elektronen-gatparen zijn gecreëerd, drijft het ingebouwde elektrische veld de elektronen naar de n-type zijde en de gaten naar de p-type zijde. De n-type laag biedt een efficiënte weg voor elektronverzameling en overdracht naar het externe circuit.

Door samen te werken met de p-type laag helpt het bij het handhaven van ladingsscheiding en vermindert het verlies door recombinatie, waardoor een groter aandeel van de geproduceerde laders bijdraagt aan de elektrische output.

Generatie en Transport van Ladingsdragers

De werking van amorfe silicium zonnecellen hangt af van de generatie, scheiding en verzameling van ladingsdragers. Wanneer zonlicht het apparaat binnengaat, worden fotonen voornamelijk geabsorbeerd binnen de intrinsieke laag, waar ze elektronen-gatparen creëren.

Het transport van ladingsdragers in amorf silicium verschilt van dat in kristallijn silicium omdat het materiaal geen zeer geordende kristallen rooster heeft. De ongeordende atomaire structuur creëert gelokaliseerde toestanden en defecten die de ladingsdragers mobiliteit verminderen en de kans op ladingsdrager val verhoogt.

Om deze beperkingen te compenseren, zijn amorfe siliciumzonnecellen sterk afhankelijk van het ingebouwde elektrische veld dat over de intrinsieke laag is gecreëerd. Zodra elektronen-holte paren worden gegenereerd, scheidt het elektrische veld ze. Elektronen bewegen naar de n-type regio, terwijl gaten naar de p-type regio bewegen. Snelle scheiding vermindert recombinatie en verbetert de efficiëntie van de draagergeneratie.

Extra prestatieverbeteringen kunnen worden bereikt door de intrinsieke laag zorgvuldig te wijzigen. Een veelvoorkomende benadering houdt in dat kleine hoeveelheden boor tijdens de deposities worden geïntroduceerd. Gecontroleerde boorinpassing kan het Fermi-niveau verschuiven, elektrische kenmerken verbeteren en het interne elektrische veld optimaliseren. Wanneer deze techniek op de juiste manier wordt uitgevoerd, kan het het draagvervoer verbeteren en bijdragen aan een hogere conversie-efficiëntie.

Tandem Amorf Silicium Zonnecellen

Enkele-junctie amorfe siliciumzonnecellen kunnen slechts een deel van het zonnenspectrum benutten. Fotonen met energie onder de bandgap gaan door het materiaal heen zonder te worden geabsorbeerd, terwijl fotonen met veel hogere energie een deel van hun overtollige energie als warmte verliezen. Deze verliezen beperken de maximale efficiëntie die een enkele-junctie apparaat kan bereiken.

Waarom Tandemstructuren de Efficiëntie Verbeteren

Om deze beperkingen te overwinnen, ontwikkelden ingenieurs tandem- of multi-junctie zonnecelstructuren. In plaats van afhankelijk te zijn van een enkele absorberlaag, stapelen tandemcellen meerdere fotovoltaïsche juncties verticaal binnen hetzelfde apparaat. Elke junctie is ontworpen met een andere bandgapenergie om een specifiek deel van het zonnenspectrum effectiever te absorberen.

Wanneer zonlicht het apparaat binnenkomt, absorbeert de bovenste laag eerst de hoge-energie fotonen. Lagere-energie fotonen die doorgaan, gaan naar diepere lagen, waar ze nog steeds kunnen worden geabsorbeerd en omgezet in elektriciteit. Deze gelaagde aanpak stelt verschillende delen van het spectrum in staat om efficiënter te worden benut.

Door zonlicht over meerdere absorberlagen te verdelen, verminderen tandemstructuren de verliezen die gepaard gaan met fotontransmissie en thermalisatie. Als gevolg hiervan kan een groter deel van de binnenkomende zonne-energie worden omgezet in elektrische output.

Voordelen Ten Opzichte van Enkele-Junctie Cellen

Het belangrijkste voordeel van tandem amorfe siliciumzonnecellen is hun hogere theoretische conversie-efficiëntie in vergelijking met ontwerpen met één junctie. Omdat meer golflengten van zonlicht kunnen worden gevangen en benut, kunnen tandemstructuren meer elektriciteit genereren uit hetzelfde verlichte gebied.

Tandemontwerpen verbeteren ook het spectrale gebruik en maken beter gebruik van de brede reeks golflengten die in natuurlijk zonlicht aanwezig zijn. Om deze reden zijn multi-junctie architecturen een van de belangrijkste ontwikkelingsrichtingen in amorfe silicium fotovoltaïsche technologie geworden.

Continue vooruitgangen in materiaalingenieuring, interfaceontwerp en dunnefilmdepositiontechnieken blijven de prestaties van tandemstructuren verbeteren. In combinatie met de p-i-n architectuur en efficiënte draagergeneratiemechanismen vormen deze ontwerpen de technologische basis van moderne amorfe siliciumzonnecellen.

Amorf Silicon Zonnecel Productieproces

Voorbereiding en Reiniging van Substraten

Het productieproces begint met de voorbereiding van geleidend glas substraten, die als basis dienen voor de zonnecelstructuur. Voordat de productie kan doorgaan, moet het glas vrij zijn van defecten en verontreinigingen die de kwaliteit van de dunne film kunnen beïnvloeden.

Het substraat ondergaat eerst een randbehandeling om scherpe hoeken, microscheurtjes en oppervlakteonregelmatigheden te verwijderen die tijdens het snijden en hanteren kunnen zijn ontstaan. Deze stap verbetert de mechanische sterkte en vermindert het risico op breuk tijdens latere verwerkingsfasen.

Na de randvoorbereiding wordt het glas grondig gereinigd met een combinatie van chemisch wassen, ultrasoon behandelen, spoelen met gedeïoniseerd water en gecontroleerde droogprocedures. Na laserverwerking wordt meestal een tweede reinigingsfase uitgevoerd om microscopische deeltjes en resten die tijdens het patroonvorming zijn ontstaan, te verwijderen. Het handhaven van een schone substraatoppervlak is essentieel, omdat zelfs kleine verontreinigingen de hechting van de film, uniformiteit en apparaats prestaties kunnen beïnvloeden.

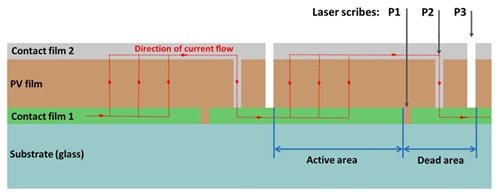

Laserpatronen en Celverbinding

Laserpatronen speelt een centrale rol bij het creëren van de elektrische structuur van amorfe siliciumzonnepanelen. In plaats van afzonderlijke zonnecellen samen te stellen, worden dunne filmmodules rechtstreeks op een groot substraat gevormd en vervolgens verdeeld in onderling verbonden celsegmenten door middel van een reeks laserstructureringsbewerkingen.

Het eerste laserprocess is elektrisch geïsoleerde gebieden binnen de geleidende coating. Dit legt de basis voor de celindeling en voorkomt ongewenste stroompaden.

Na de afzetting van de halfgeleider verwijdert een tweede laserpatroningsstap geselecteerde delen van de dunne-filmlagen om geleidende paden tussen aangrenzende cellen te creëren. Nauwkeurige uitlijning is vereist om een efficiënte stroomdoorvoer te waarborgen en elektrische verliezen te minimaliseren.

Een derde laser-scribingfase voltooit de serieverbinding van individuele celsegmenten. Deze verbindingen stellen meerdere cellen in staat om samen te functioneren als een enkel module met een hogere uitgangsspanning. Gedurende het proces worden isolatie- en uitlijncontroles uitgevoerd om de elektrische isolatie en verbindingskwaliteit te verifiëren.

Dunne-Film Afzetting en Elektrodevorming

Dunne-film afzetting is de meest kritische fase van het productieproces omdat het de halfgeleiderstructuur creëert die verantwoordelijk is voor fotovoltaïsche energieconversie.

Zodra het is gereinigd, wordt het substraat in de afzetapparatuur geladen en geleidelijk verwarmd tot een gecontroleerde temperatuur. Eenvormige verwarming is belangrijk omdat temperatuurschommelingen de groei van de film en elektrische eigenschappen kunnen beïnvloeden.

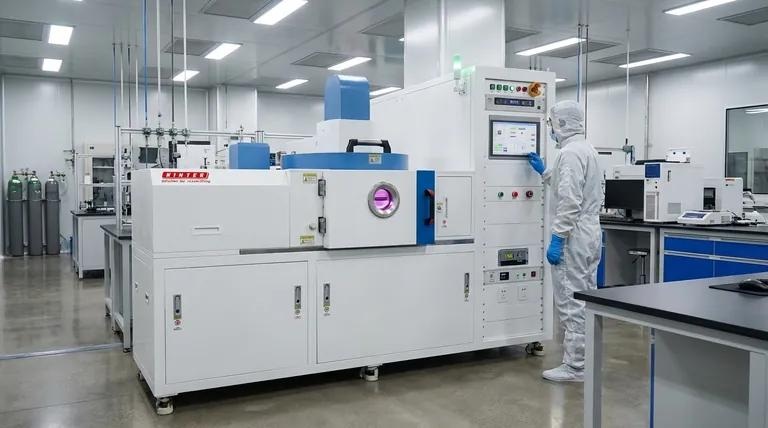

De halfgeleiderlagen worden vervolgens afgezet met behulp van Plasma Enhanced Chemical Vapor Deposition (PECVD). In de afzetkamer worden procesgassen onder vacuümomstandigheden geïntroduceerd en geactiveerd door plasma. De p-type laag wordt eerst afgezet, gevolgd door de intrinsieke amorfe siliciumlaag en ten slotte de n-type laag, waardoor de complete p-i-n-structuur ontstaat.

Gedurende de afzetting worden parameters zoals gasconfiguratie, gasstroom, kamerdruk, plasmasterkte en substraattemperatuur continu bewaakt. Nauwkeurige procescontrole is noodzakelijk om een uniforme dikte, consistente samenstelling en betrouwbare elektrische prestaties over grote substraatgebieden te bereiken.

Na de afzetting van de halfgeleider wordt een metalen achterelectrode gevormd met behulp van magnetron sputteren. Materialen zoals aluminium of aluminium-gedopeerde zinkoxide worden vaak gebruikt om een geleiderlaag te creëren die de opgewekte elektrische stroom efficiënt verzamelt en transporteert.

Nazorg en Kwaliteitscontrole

Nadat de halfgeleider- en elektrodelagen zijn gevormd, worden verschillende nazorgstappen uitgevoerd om de stabiliteit, betrouwbaarheid en elektrische prestaties te verbeteren.

Het module wordt eerst onder gecontroleerde omstandigheden gekoeld om thermische spanningen, barsten of delaminatie van de film te voorkomen. Zodra het is afgekoeld, wordt randisolatie uitgevoerd om geleidende materialen in de buurt van de moduleomtrek te verwijderen en ongewenste stroomlekpaden te elimineren.

Vervolgens wordt er een annealing uitgevoerd om de interne spanning te verminderen, de filmstabiliteit te verbeteren en de elektrische eigenschappen van de halfgeleiderlagen te optimaliseren. Deze thermische behandeling kan ook de interfacekwaliteit verbeteren en bepaalde materiaald defects verminderen.

Een uitgebreide elektrische test volgt. Sleutelprestatieparameters zoals open-circuitspanning, kortsluitstroom, maximale elektrische output, vulfactor en conversie-efficiëntie worden gemeten. Modules worden ook geïnspecteerd op elektrische defecten, lekstromen en niet uniforme prestaties.

Eindsoptimalisatieprocedures kunnen worden toegepast om de contactkwaliteit te verbeteren en kleine productieonvolkomenheden te corrigeren voordat de voltooide modules worden goedgekeurd voor verpakking en verzending.

Voordelen van Productie en Productie-uitdagingen

Een van de belangrijkste voordelen van de productie van amorf silicium-zonnecellen is het vermogen om veel van de complexe stappen die verbonden zijn aan de productie van kristallijn silicium wafers te elimineren. Aangezien halfgeleiderlagen direct op substraten worden afgezet, worden processen zoals kristalgroei, wafer-snijden en uitgebreide materiaalmachines grotendeels vermeden.

Deze productieaanpak vermindert het materiaalverbruik, ondersteunt de productie op grote schaal en maakt het gebruik van lichte, flexibele en zelfs gedeeltelijk transparante substraten mogelijk. Als gevolg hiervan kan amorf siliciumtechnologie vaak tegen lagere kosten worden geproduceerd dan conventionele op wafers gebaseerde fotovoltaïsche technologieën.

Ondanks deze voordelen blijven verschillende productie-uitdagingen bestaan. De kwaliteit van de halfgeleiderlagen hangt sterk af van de nauwkeurige controle van de afzetomstandigheden, waaronder temperatuur, druk, plasma-eigenschappen en gasconfiguratie. Zelfs kleine procesvariaties kunnen de filmuniformiteit en elektrische prestaties beïnvloeden.

Het handhaven van consistente dunne-film eigenschappen over grote substraatgebieden is bijzonder uitdagend in productie op commerciële schaal. Terwijl laboratoriumschaal apparaten conversie-efficiënties hebben bereikt die dicht bij 15% liggen, werken commerciële modules op grote schaal typischerwijs met lagere efficiënties omdat het bereiken van perfecte uniformiteit over een heel paneel moeilijker is.

Desondanks blijft amorf siliciumtechnologie waardevolle voordelen bieden, waaronder lage productiekosten, schaalbaarheid op grote gebieden, lichtgewichtconstructie, mechanische flexibiliteit en sterke prestaties onder diffuus licht en bij weinig licht. Deze kenmerken blijven het gebruik ondersteunen in gebouwgeïntegreerde fotovoltaïsche systemen, draagbare energiesystemen, speciale zonneproducten en andere dunne-film fotovoltaïsche toepassingen.

Fotodegradatie en Materiële Defecten

Het Staebler-Wronski Effect

Een van de meest significante beperkingen van amorfe siliciumzonnecellen is lichtgeïnduceerde degradatie, algemeen bekend als het Staebler-Wronski-effect. Hoewel amorf silicium voordelen biedt zoals lage productiekosten, laag materiaalverbruik en goede prestaties bij weinig licht, verslechteren de elektrische eigenschappen geleidelijk tijdens langdurige blootstelling aan zonlicht.

Deze degradatie treedt niet onmiddellijk na installatie op. In plaats daarvan ontwikkelt het zich geleidelijk terwijl de zonnecel onder continue verlichting werkt. Tijdens de vroege stadia van de werking levert de module doorgaans zijn hoogste prestatie. In de loop van de tijd treden structurele veranderingen op binnen de absorberlaag van amorf silicium, wat leidt tot een geleidelijke vermindering van de conversie-efficiëntie en elektrische output.

Het Staebler-Wronski-effect is een van de belangrijkste factoren die de lange termijn prestaties van gehydrogeneerde amorfe siliciumzonnecellen beperken en is al tientallen jaren een belangrijk focuspunt van fotovoltaïsch onderzoek.

Hoe Defecten Vormen in Gehythrogeneerd Amorf Silicium

De meeste amorfe siliciumzonnecellen worden vervaardigd met behulp van gehydrogeneerd amorf silicium (a-Si). Tijdens de afzetting worden waterstofatomen opzettelijk in het materiaal opgenomen omdat ze helpen de structurele defecten te neutraliseren die zijn ontstaan door de chaotische atomaire structuur van amorf silicium.

In een nieuw vervaardigde zonnecel vormen veel waterstofatomen stabiele Si-H bindingen met siliciumatomen. Deze bindingen verminderen het aantal elektrisch actieve defecten en verbeteren de elektronische kwaliteit van het materiaal.

Echter, langdurige blootstelling aan zonlicht en elektrische stress kunnen geleidelijk sommige van deze bindingen destabiliseren. Terwijl Si-H bindingen breken, ontstaan er dangling bonds binnen het amorfe siliciumnetwerk. Deze dangling bonds fungeren als elektronische defectlocaties die extra energietoestanden in de halfgeleider introduceren.

Naarmate de degradatie vordert, worden sommige waterstofatomen mobiel en migreren ze door het materiaal. Onder bepaalde omstandigheden kan waterstof zich ophopen in plaatselijke gebieden en microscopische clusters of bellen vormen. Hoewel uiterst klein, verstoren deze structurele veranderingen bovendien het halfgeleider-netwerk en dragen ze bij aan de vorming van extra defecten.

De gecombineerde effecten van dangling-bond vorming, waterstofmigratie en structurele wanorde verhogen geleidelijk de defectdichtheid binnen de absorberlaag, waardoor de algehele elektronische kwaliteit van het materiaal afneemt.

Impact op de Prestaties van Zonnecellen

De toename van defectdichtheid beïnvloedt rechtstreeks het transport van ladingsdragers en de fotovoltaïsche prestaties.

Wanneer zonlicht wordt geabsorbeerd binnen de amorfe siliciumlaag, worden elektronen-gat paren gegenereerd en moeten ze door de halfgeleider reizen voordat ze door de elektroden worden verzameld. In een materiaal met relatief weinig defecten kan een groot percentage van deze dragers met succes worden verzameld en omgezet in nuttige elektrische energie.

Naarmate er meer dangling bonds en defectlocaties ophopen, worden er extra ladingsval- en recombinatiecentra geïntroduceerd. Elektronen en gaten hebben meer kans om te recombineren voordat ze de verzamel-elektroden bereiken, wat het aantal ladingsdragers dat beschikbaar is voor elektriciteitsopbrengst vermindert.

Als gevolg hiervan nemen verschillende belangrijke prestatieparameters geleidelijk af:

• Kortsluitstroom (Isc)

• Vulfactor (FF)

• Conversie-efficiëntie

• Totale stroomopbrengst

Naast fotodegradatie wordt amorf silicium ook geconfronteerd met een spectrale beperking gerelateerd aan de relatief brede optische bandgap van ongeveer 1,7 eV. Hoewel deze bandgap bijdraagt aan sterke absorptie van zichtbaar licht en goede prestaties bij weinig licht, voorkomt het een efficiënte benutting van veel lagere-energie rode en nabij-infrarode fotonen. Dientengevolge kan een deel van het beschikbare zonnenspectrum niet worden omgezet in elektriciteit, wat de maximale efficiëntie van enkelvoudige-junctie apparaten beperkt.

Mitigatiestrategieën

Hoewel fotodegradatie niet volledig kan worden geëlimineerd, zijn er verschillende benaderingen ontwikkeld om de impact ervan te verminderen en de prestaties op lange termijn te verbeteren.

Tandemstructuren

Een van de meest effectieve strategieën is het gebruik van tandem- of multikoppelings-zonnecelontwerpen. In plaats van te vertrouwen op een enkele absorberlaag, zijn meerdere p-i-n-juncties verticaal gestapeld, waarbij elke laag is geoptimaliseerd om een ander deel van het zonnenspectrum te absorberen.

Wanneer zonlicht het apparaat binnenkomt, worden hogere-energie fotonen geabsorbeerd in de bovenste lagen, terwijl langere-golf fotonen verder in diepere lagen gaan waar ze nog steeds kunnen bijdragen aan elektriciteitsopwekking. Deze aanpak verbetert de spectrale benutting, verhoogt de conversie-efficiëntie en compenseert gedeeltelijk de beperkingen die verband houden met de brede bandgap van amorf siliconen.

Omdat tandemstructuren meer energie genereren vanuit hetzelfde verlichte gebied, zijn ze een van de belangrijkste ontwerpsstrategieën geworden in de moderne amorfe silicium-fotovoltaïsche technologie.

Verhitten Herstel

Een unieke eigenschap van gehydrogeneerd amorf silicium is dat een aanzienlijk deel van fotodegradatie kan worden teruggedraaid door verhitten.

Tijdens het verhitten wordt de zonnecel verwarmd onder gecontroleerde omstandigheden, typisch tussen ongeveer 130°C en 175°C. De verhoogde temperatuur verhoogt de atomische mobiliteit en stelt enkele gebroken Si-H bindingen in staat om zich weer te vormen.

Naarmate de dichtheid van dangling-bonds afneemt, verbetert de elektrische kwaliteit van de halfgeleider. Het transport van ladingsdragers wordt efficiënter, rekombinatieverliezen worden verminderd en een deel van de oorspronkelijke fotovoltaïsche prestaties kan worden hersteld.

Afhankelijk van de ernst van de degradatie en de gebruikte verhitten-omstandigheden, kan een aanzienlijk deel van de initiële efficiëntie herstellen. Dit vermogen om lichtgeïnduceerde degradatie gedeeltelijk om te keren, onderscheidt amorf silicium van veel andere fotovoltaïsche materialen en biedt een belangrijke weg voor het behoud van langdurige apparaatprestatie.

Prestatiefactoren en Uitdagingen

Sleutel factoren die efficiëntie beïnvloeden

De prestaties van een amorfe silicium-zonnecel worden sterk beïnvloed door de chaotische atomaire structuur van het materiaal. In vergelijking met kristallijn silicium ontmoeten ladingsdragers meer gelokaliseerde toestanden en defecten, waardoor het transport en de verzameling van dragers moeilijker worden. Als gevolg hiervan vereist het behalen van een hoge efficiëntie zorgvuldige optimalisatie van meerdere materiaaleigen, optische, elektrische en structurele parameters.

Transparante Geleidende Film

De transparante geleidingsfilm fungeert zowel als een lichtdoorlatend venster als een stroomverzamelingslaag. Hoge optische transparantie stelt meer zonlicht in staat om de absorberlaag te bereiken, terwijl lage elektrische weerstand stroomverliezen tijdens het transport minimaliseert.

Vensterlaaggeleiding

De geleiding van de vensterlaag beïnvloedt hoe efficiënt fotogegenereerde dragers naar de elektroden bewegen. Slechte geleiding verhoogt de serieweerstand en vermindert de algehele elektrische prestaties.

Vensterlaag Bandgap

Een brede bandgap vensterlaag laat meer zonlicht door naar de absorberregio zonder voortijdig te worden geabsorbeerd. Juiste bandgap-selectie helpt de lichtbenutting te maximaliseren terwijl gunstige elektrische eigenschappen behouden blijven.

Dopingconcentratie

Dopingniveaus moeten nauwkeurig worden gecontroleerd tijdens de fabricage. Onvoldoende doping kan het interne elektrische veld verzwakken, terwijl overmatige doping defecten kan introduceren en ladingsdrager-rekombinatie kan verhogen.

Lichttransmissie

De hoeveelheid zonlicht die de intrinsieke absorberlaag bereikt, beïnvloedt rechtstreeks de stroomgeneratie. Alle bovenste lagen, inclusief geleidende coatings en vensterlagen, moeten worden ontworpen om optische verliezen te minimaliseren en lichttransmissie te maximaliseren.

Energieband-uitlijning

Efficiënt ladingstransport hangt af van de juiste uitlijning van energieniveaus tussen aangrenzende lagen. Goed gematchte energiebanden stellen dragers in staat om soepel over interfaces te bewegen, terwijl slechte uitlijning barrières kan creëren die rekombinatieverliezen verhogen.

Interface-defecten

Defecten op laaginterfaces fungeren als rekombinatiecentra waar elektronen en gaten verloren gaan voordat ze bijdragen aan de elektrische output. Het verminderen van de dichtheid van interface-defecten is daarom essentieel voor het verbeteren van de ladingsdragerlevensduur en de efficiëntie van het apparaat.

Laagdikte

De dikte van elke functionele laag beïnvloedt zowel de optische absorptie als het ladingsdragertransport. De intrinsieke laag is bijzonder belangrijk omdat deze dik genoeg moet zijn om voldoende zonlicht te absorberen, terwijl deze dun genoeg moet blijven om efficiënt ladingsverzameling mogelijk te maken.

Celarchitectuur

Het algehele apparaatsontwerp beïnvloedt ook de prestaties. De laagarrangement, stroomverzamelpaden, optisch beheer en elektrische interconnecties dragen allemaal bij aan de uiteindelijke conversie-efficiëntie. Zelfs materialen van hoge kwaliteit kunnen slecht presteren als de celarchitectuur niet goed is geoptimaliseerd.

Huidige prestatiebeperkingen

Ondanks de voordelen blijft amorfe siliciumtechnologie verschillende belangrijke beperkingen ondervinden.

Beperkingen van de Conversie Efficiëntie

De wanordelijke atomische structuur van amorf silicium vermindert de mobiliteit van dragers en verhoogt de recombinatieverliezen in vergelijking met kristallijn silicium. Bovendien beperkt de relatief brede bandgap het gebruik van lagere-energie delen van het zonne-spectrum. Deze factoren beperken de maximale efficiëntie die haalbaar is met enkelvoudige-junctie amorfe silicium zonnecellen.

Hoewel continue verbeteringen de prestaties door de jaren heen hebben verhoogd, blijft de conversie-efficiëntie over het algemeen lager dan die van veel kristallijn silicium en geavanceerde dunne-film fotovoltaïsche technologieën.

Lichtgeïnduceerde Afbraak

Een andere grote uitdaging is het Staebler-Wronski-effect, een vorm van lichtgeïnduceerde afbraak die optreedt tijdens langdurige blootstelling aan zonlicht. In de loop van de tijd ontstaan er extra defecten binnen de waterstof-geïnduceerde amorfe siliciumlaag, wat de efficiëntie van de dragersverzameling vermindert en geleidelijke dalingen in stroomoutput, vulfactor en algehele conversie-efficiëntie veroorzaakt.

Beperkingen in efficiëntie en langdurige stabiliteit blijven de belangrijkste obstakels voor bredere adoptie.

Opkomende Technologieën en Onderzoeksrichtingen

Onderzoekers blijven werken aan nieuwe materialen, apparaatsstructuren en fabricagemethoden om zowel de efficiëntie als de stabiliteit te verbeteren.

Tandem- en Meervoudige-junctie Ontwerpen

Tandem zonnecellen combineren meerdere absorberlagen met verschillende bandgaten om een groter deel van het zonne-spectrum vast te leggen. Door spectrale verliezen te verminderen en het lichtgebruik te verbeteren, kunnen meervoudige-junctie structuren aanzienlijk hogere efficiënties bereiken dan conventionele enkelvoudige-junctie apparaten.

Geavanceerde Transparante Geleidende Materialen

Nieuwe transparante geleidingsmaterialen worden ontwikkeld om een lagere bladrimpel, hogere transparantie en verbeterde lichtbeheermogelijkheden te bieden. Deze verbeteringen helpen zowel de optische transmissie als de elektrische geleiding te verhogen.

Nieuwe Raamlaag Materialen

Onderzoek richt zich op geavanceerde raamlaagmaterialen die verbeterde optische en elektrische eigenschappen bieden. Voorbeelden zijn:

• Amorf silicium koolstof (a-SiC)

• Amorf silicium zuurstof (a-SiO)

• Microkristallijn silicium (μc-Si)

• Microkristallijn silicium koolstof (μc-SiC)

Deze materialen ondersteunen betere bandgap-engineering, verbeterde interfacekwaliteit en verbeterde apparaatprestaties.

Geavanceerde PECVD Technieken

Aangezien de kwaliteit van de films sterk afhankelijk is van het depositieproces, blijven onderzoekers de PECVD-technologieën verfijnen. Geavanceerde benaderingen zijn onder andere:

• RF-PECVD (Radio Frequency PECVD)

• Ultra-Hoge-Vacuüm PECVD

• VHF-PECVD (Very High Frequency PECVD)

• Microgolf PECVD

Deze methoden bieden meer controle over de filmgroei, verbeteren de uniformiteit en verminderen de defectvorming.

Interface Engineering en Waterstof Passivatie

Het verminderen van interface-recombinatie blijft een van de meest effectieve methoden om de prestaties van zonnecellen te verbeteren. Geavanceerde bufferlagen, oppervlaktebehandelingen en waterstofpassivatietechnieken worden ontwikkeld om defecten te neutraliseren, het transport van dragers te verbeteren en de langdurige stabiliteit te vergroten.

Toekomstige Vooruitzichten

Hoewel uitdagingen met betrekking tot conversie-efficiëntie en fotodegradatie blijven bestaan, biedt amorf silicium nog steeds verschillende voordelen, waaronder laag materiaalverbruik, relatief lage productiekosten, lichte constructie, mogelijkheid tot grote-area depositie en sterke prestaties onder omstandigheden met weinig licht.

Toekomstige vooruitgang wordt verwacht te komen uit de gecombineerde ontwikkeling van tandemarchitecturen, geavanceerde materialen, verbeterde interface-engineering, defectcontrole-strategieën en technologieën voor de volgende generatie depositie. Naarmate deze innovaties zich ontwikkelen, zullen zowel de efficiëntie als de langdurige stabiliteit van amorfe silicium zonnecellen zich waarschijnlijk verder verbeteren.

Om deze redenen wordt verwacht dat amorf silicium een belangrijke dunne-film fotovoltaïsche technologie zal blijven, vooral in toepassingen waar flexibiliteit, lichte bouw, grootschalige integratie en kosteneffectieve productie belangrijke vereisten zijn.

Conclusie

Amorf silicium zonnecellen blijven waardevol omdat ze laag materiaalgebruik, flexibele productie en goede prestaties bij weinig licht combineren. Hun belangrijkste beperkingen zijn lagere conversie-efficiëntie en lichtgeïnduceerde degradatie, vooral door het Staebler-Wronski-effect. Verbeteringen in tandemstructuren, transparante geleidende films, PECVD-processen, interfacecontrole en waterstofpassivatie blijven hun rol in dunne-film zonnetechnologie versterken.

Veelgestelde Vragen [FAQ]

1. Waarom blijven amorfe silicium zonnepanelen relevant ondanks dat ze een lagere efficiëntie hebben dan kristallijne siliciumcell?

Amorfe silicium zonnepanelen blijven gebruikt worden omdat hun voordelen verder gaan dan alleen conversie-efficiëntie. Ze vereisen aanzienlijk minder siliciummateriaal, ondersteunen de productie van grote oppervlakken, kunnen op flexibele substraten worden aangebracht en presteren goed onder omstandigheden van licht en diffuus licht. Voor toepassingen zoals binnentoestellen, gebouw-integratie fotovoltaïca, lichte modules en draagbare elektronica kunnen deze voordelen de beperkingen van lagere piekefficiëntie overheersen.

2. Waarom wordt de intrinsieke laag beschouwd als het belangrijkste onderdeel van een amorfe silicium p-i-n zonnecel?

De intrinsieke laag fungeert als het primaire lichtabsorberende gebied waar de meeste elektron-holte paren worden gegenereerd. Aangezien de p-type en n-type lagen relatief dun zijn, vindt de meerderheid van de fotovoltaïsche conversie plaats binnen de intrinsieke regio. De dikte, materiaal kwaliteit en defectdichtheid beïnvloeden rechtstreeks de lichtabsorptie, de drager generatie en de efficiëntie van de ladingverzameling. Elke verbetering in de intrinsieke laag heeft typisch een aanzienlijke impact op de algehele celprestaties.

3. Hoe overwinnen tandem amorfe silicium zonnepanelen de beperkingen van enkele-junctie ontwerpen?

Enkele-junctie cellen kunnen slechts een beperkt deel van het zonnespectrum efficiënt benutten. Tandemstructuren pakken deze beperking aan door meerdere fotovoltaïsche lagen met verschillende band-gap energieën te stapelen. Elke laag absorbeert een specifiek bereik van golflengten, waardoor meer zonlicht kan worden omgezet in elektriciteit. Deze aanpak verbetert de spectrale benutting, vermindert energieverliezen en verhoogt de algehele conversie-efficiëntie in vergelijking met conventionele enkele-junctie amorfe silicium zonnepanelen.

4. Waarom wordt het Staebler-Wronski-effect beschouwd als een van de grootste uitdagingen in de amorfe siliciumtechnologie?

Het Staebler-Wronski-effect veroorzaakt een geleidelijke prestatieafname wanneer amorfe siliciumcelllen gedurende lange perioden aan zonlicht worden blootgesteld. Continue belichting kan silicium-waterstofverbindingen in het materiaal verbreken, waardoor extra defectplaatsen ontstaan die laaddragers gevangen houden en recombinatieverliezen verhogen. Naarmate de defectdichtheid toeneemt, dalen belangrijke prestatieparameters zoals kortsluitstroom, vulfactor en conversie-efficiëntie, wat de lange termijn energieproductie beperkt.

5. Waarom is nauwkeurige controle over het PECVD-depositieproces cruciaal voor het vervaardigen van hoogwaardige amorfe silicium zonnepanelen?

De elektrische en optische eigenschappen van amorfe siliciumfilms zijn sterk afhankelijk van de depositieomstandigheden. Parameters zoals gas samenstelling, kamerdruk, substraat temperatuur, plasma vermogen en gasstroomsnelheden beïnvloeden de filmdikte, uniformiteit, defectdichtheid en dragertransportkenmerken. Zelfs kleine variaties kunnen de moduleprestaties en consistentie beïnvloeden. Het handhaven van strikte procescontrole is daarom essentieel voor het produceren van betrouwbare zonnepanelen met stabiele elektrische eigenschappen over grote productievolumes.
