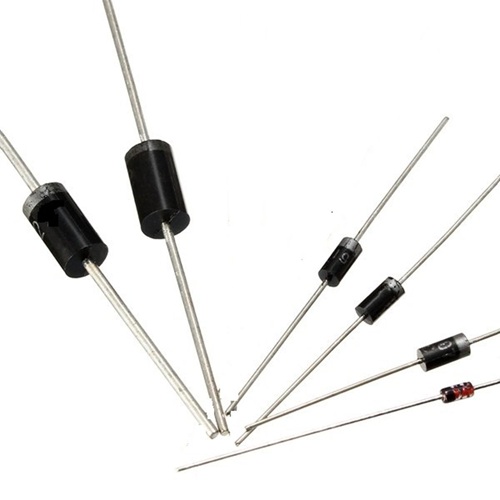

Verkenning van Diodes: Structuur, Kenmerken, Toepassingen

Diodes zijn halfgeleiderapparaten die zijn gebouwd rond een PN-junctie die stroom voornamelijk in één richting toestaat. Hun gedrag hangt af van materiaalkeuze, doping, biasing, junctiestructuur, verpakkings type en bedrijfsomstandigheden. Dit artikel legt de diode structuur, junctiegedrag, selectiefactoren, testmethoden en praktische toepassingen uit, zoals gelijkrichting, detectie, spanningsregulatie, klemmen, LED's, Schottky-diodes, Zener-diodes en breedbandapparaten.

Catalogus

Diode Structuur en Junctie Gedrag

Een diode kan worden gelezen als een opzettelijk ontworpen PN-junctie die, onder typische bedrijfsomstandigheden, de neiging heeft om stroom in één richting toe te staan terwijl deze in de andere richting weerstand biedt.

Dat directionele gedrag komt niet van een mechanische poort; het ontstaat uit de manier waarop dragers zich verdelen en hoe elektrische velden zich vestigen in een evenwichtstoestand binnen de halfgeleider.

In het dagelijkse circuitwerk voelt het vaak intuïtiever aan om de diode te beschouwen als een elektrostatische energiewerkgrens waarvan de hoogte kan worden verschoven door een aangelegde spanning, omdat deze framing gewoonlijk overeenkomt met wat metingen op de werkplaats laten zien.

Materialen en Doping

Een PN-junctie begint met een halfgeleider substraat; silicium is gebruikelijk voor algemene apparaten, terwijl andere materialen worden gekozen wanneer prestatie doelen in verschillende richtingen duwen (snelheid, lekstroom, temperatuurbereik, optisch gedrag).

Doping is hoe de dominante dragerpopulatie wordt vastgesteld, en het stelt ook verwachtingen voor hoe de junctie zal reageren zodra bias wordt aangebracht.

Details van de P-type regio:

• Acceptor-dopanten creëren een hoge concentratie gaten als meerderheidsdragers, met elektronen als minderheidsdragers.

Details van de N-type regio:

• Donor-dopanten creëren een hoge concentratie van elektronen als meerderheidsdragers, met gaten als minderheidsdragers.

In de praktijk fungeren dopingconcentratie en junctiegeometrie als afstembedieningselementen die het gedrag van de voorwaartse val, achterwaartse lekneigingen, laadopslag, capacitantie, schakelsnelheid en doorbraakkenmerken vormen.

Ontwerpprocessen hebben de neiging om dit persoonlijk te maken: twee onderdelen kunnen hetzelfde schematische symbool delen maar merkbaar anders reageren, en het verschil traceert vaak terug naar een dopingprofiel dat "stilletjes" het meeste van de echte engineering doet.

Junctie Vorming

Zodra de p-type en n-type regio's elkaar raken, beginnen dragers zich over het interface te verplaatsen omdat de concentratiegradiënten niet in balans zijn.

Drager diffusie en recombinatie over het interface:

• Elektronen diffunderen van de n-zijde naar de p-zijde en recombineren met gaten.

• Gaten diffunderen van de p-zijde naar de n-zijde en recombineren met elektronen.

Die recombinatie laat geïoniseerde dopantatomen achter nabij de grens. Deze ionen bewegen niet vrij, dus hun lading blijft als een vaste achtergrond.

Vaste geïoniseerde ladingen achtergelaten nabij de interface:

• Aan de n-zijde blijven positief geladen donorionen achter.

• Aan de p-zijde blijven negatief geladen acceptorionen achter.

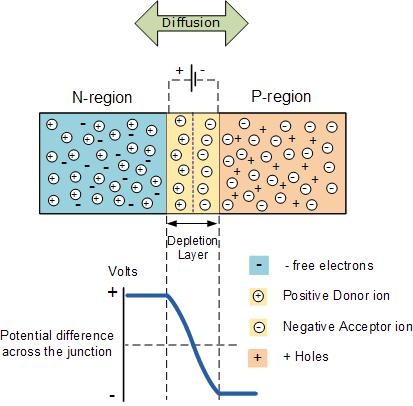

Welke vormen heeft de depletion zone (ook wel het ruimte-lading gebied genoemd), een gebied met relatief weinig mobiele dragers.

Dit gebied zet een intern elektrisch veld op en een ingebouwd potentieel dat tegen verdere diffusie duwt.

Een terugkerende frustratie, en ook een nuttige aanwijzing, tijdens het debuggen in het lab is dat gedragingen die er van buitenaf "onverwacht" uitzien (spanningsafhankelijke capaciteit, ladingopslag effecten, langzame herstel) vaak logisch zijn zodra de depletion zone als een dynamisch elektrisch object wordt behandeld in plaats van als een statische grens.

Biasing de Junction

Bias verandert niet simpelweg een diode tussen twee schone toestanden; het hervormt de depletion zone en verandert hoe dragers worden geïnjecteerd, weggeveegd, opgeslagen en gerecombineerd.

Voorwaartse bias plaatst de anode op een hoger elektrisch potentieel dan de kathode. De junction barrière verlaagt effectief en de depletion zone wordt nauwer.

Naarmate de barrière vermindert, worden meerderheid dragers over de junction geïnjecteerd en worden ze minderheid dragers aan de andere kant.

Richtingen van meerderheid dragerinjectie onder voorwaartse bias:

• Elektronen bewegen van n naar p (gedragen zich dan als minderheid dragers in de p-zone).

• Gaten bewegen van p naar n (gedragen zich dan als minderheid dragers in de n-zone).

Naarmate de injectie toeneemt, neemt de diode stroom steil toe met de spanning.

Tijdens het oplossen van problemen, heeft deze steilheid de neiging sterke reacties uit te lokken: een "kleine" verschuiving van de voorwaartse spanning kan een opvallend grote stroomverandering veroorzaken, wat de reden is waarom een circuit dat slechts iets voorwaarts gebiased lijkt, kan eindigen met een hogere temperatuur dan verwacht zodra toleranties en temperatuurdrift zich opstapelen.

Achterwaartse bias plaatst de kathode op een hoger elektrisch potentieel dan de anode. De depletion zone verbreedt, de effectieve barrière neemt toe en meerderheid dragers worden weggetrokken van de interface.

Een ideale diode zou nul stroom tonen, maar echte onderdelen vertonen een achterwaartse lekstroom aangedreven door minderheid dragers en drager generatie binnen de depletion zone.

Lekstroom kan erg klein lijken bij kamertemperatuur, maar neemt vaak significant toe bij hogere temperaturen. In hoogimpedantie cirkels en warme omgevingen, wordt lekstroom daarom een belangrijke parameter die zorgvuldig moet worden overwogen.

Bij voldoende hoge achterwaartse spanning, treedt doorslag op en stijgt de achterwaartse stroom scherp. Het onderliggende mechanisme hangt af van de structuur en doping, waarbij Zener- en lawinegedrag veelvoorkomende categorieën zijn.

Doorslag is niet inherent catastrofaal: sommige diodes zijn gebouwd om daar te werken, en zelfs "gewone" diodes kunnen overleven als de omringende cirkel de stroom op een gecontroleerde manier beperkt.

Veel lab fouten die eruitzien als "de diode is willekeurig overleden tijdens doorslag" blijken voorspelbaarder te zijn bij een tweede blik, vaak verbonden met ontbrekende serieweerstand, een optimistisch stroompad, of stroombeperking die op papier bestond maar niet in de echte assemblage.

Terminals, Polariteit en Stroomconventies

De p-zijde terminal wordt de anode genoemd, en de n-zijde terminal wordt de kathode genoemd.

Conventionele stroom is gedefinieerd om van anode naar kathode te stromen tijdens voorwaartse geleiding, wat overeenkomt met de conventies die in schema's, datasheets en typische meetopstellingen worden gebruikt.

Bij het diagnosticeren van een circuit helpt het om gedisciplineerd te blijven over de anode/kathode oriëntatie om een klassieke bron van verwarring te vermijden: het verwarren van de elektronenstroomrichting met de richting van de conventionele stroom en vervolgens het verkeerd interpreteren van verwachte spanningsvallen.

Symbolen, Referentie Designators en Fysieke Markeringen

Op schema's geeft het diodesymbool de voorkeursrichting van de conventionele stroom aan.

Veel voorkomende referentie designators zijn:

• D

• VD

Op fysieke pakketten wordt de kathode vaak aangegeven met een band of streep.

In prototyping en herwerking is het een rustgevende gewoonte om te bevestigen dat de marking overeenkomt met de footprint-orientatie voordat er stroom wordt toegepast; deze snelle controle kan uren van het achtervolgen van een "mysterie" fout voorkomen die blijkt te ontstaan door een simpele oriëntatiefout, vooral wanneer verschillende diodepakketten vergelijkbare contouren delen.

Een diode wordt vaak beschreven als een eenrichtingscomponent, maar een meer getrouwe beschrijving is een veld-gestuurde junction wiens depletion zone en dragerdynamica continu evolueren met bias, temperatuur en tijd.

Ontwerpbeschikkingen komen vaak netter naar voren wanneer de diode wordt geanalyseerd aan de hand van de depletion breedte, injectieniveaus, ladingopslag en doorslagmechanismen in plaats van als een puur binaire geleiding versus blokkering abstractie.

Deze denkwijze wordt vooral overtuigend in hoge-snelheid schakeling, hoge-spanning stress, en hoge-temperatuur werking, waar de interne toestand van de junction stilletjes kan domineren wat de rest van het circuit ervaart.

Diode-identificatie en moderne halfgeleider materialen

Diodes zijn gemakkelijker te begrijpen wanneer ze worden behandeld als een klein systeem in plaats van een enkel symbool op een schema. De junctie stelt de basis I–V-curve in, maar de behuizing en de omliggende indeling bepalen vaak of dat gedrag standhoudt in contact met echte assemblages. In schakelingen en voedingen wordt de prestatie vaak gevormd, soms ongemakkelijk, door thermische limieten, ongewenste inductantie en parasitaire capacitantie. Een selectieproces dat vaak succesvol is, is het afstemmen van elektrische behoeften op fysieke beperkingen, en pas daarna de keuze te verfijnen op basis van het materiaalplatform.

• Elektrische vereisten: terugspoelspanning, gemiddelde/piekstroom, schakelfrequentie, toegestane verliezen

• Mechanische realiteit: behuizingstype, montagemethode, koelpad, printplaatkoperen en luchtstroom

• Materiaalsysteem: Si, Ge, SiC, GaN

Herkenning van pakketten

Kleine pakketten werken goed tot het moment dat ze dat niet meer doen, meestal wanneer de omgevingstemperatuur stijgt of de aannames over luchtstroom te optimistisch blijken. Axiale glazen en kleine plastic behuizingen zijn gebruikelijk in laagvermogen en signaaltoepassingen omdat ze gemakkelijk te plaatsen en goedkoop zijn, maar hun warmte verlaat meestal via de leads en in PCB-sporen. Deze aanpak voelt eenvoudig aan bij bescheiden stroom, maar verandert geleidelijk in een beperking wanneer de inschakelduur toeneemt, het koper dun is, of de printplaat zich dicht bij andere hete componenten bevindt.

Opbouwbare pakketten verkorten leads en verminderen de lusoppervlakte, wat typisch het schakelen bij hoge snelheid verbetert. Het thermische verhaal verandert ook: warmte spreidt zich in de koperstroompaden, waardoor de PCB een deel van de koeloplossing wordt, wat geruststellend kan zijn wanneer de indeling royaal is en een beetje angstaanjagend wanneer het ontwerp ruimtebeperkt is. Met andere woorden, SMD verschuift vaak de thermische controle van het component naar de printplaat, en dat kan een welkome ruil zijn of een onverwachte hoofdpijn, afhankelijk van de opbouw en het kopersbudget.

Stud-, bolton- en moduleformaten verschijnen wanneer het stroombeheer een oefening in warmteafvoer wordt. Deze pakketten bieden een meer herhaalbare thermische interface met een chassis of koude plaat, en ze belonen gedisciplineerde mechanica. Het is niet ongebruikelijk om een geweldig op papier staande diode te zien die heter draait dan verwacht omdat het montagesurfaced niet genoeg vlak is, het koppel varieert tussen builds, of thermisch interface materiaal inconsistente wordt aangebracht. Die details verschijnen zelden in schema-centrische discussies, maar zij bepalen vaak het gedrag in het veld en de lange termijn drift.

Veelvoorkomende pakketgroepen die in de praktijk worden gebruikt:

• Axiaal glas

• Kleine plastic (through-hole)

• SMD (verschillende leadless/leaded)

• Stud/bold-down, krachtmodules

Zodra di/dt en dv/dt stijgen, stoppen pakketinductie en junctiecapacitant als achtergronddetails en beginnen ze zich te tonen als overshoot, ringing, en extra schakelverliezen. SMD-onderdelen verminderen vaak de inductantie van de leads, wat golfvormen kan kalmeren, maar ze brengen ook trade-offs met zich mee, zoals striktere kruip-/afstandseisen bij hogere spanning en sterkere afhankelijkheid van het thermisch ontwerp van de PCB.

In snelle omzetters is de diode die "wint" vaak degene met het laagste gecombineerde verlies in de geassembleerde indeling, niet degene die het beste eruitziet wanneer alleen de voorwaartseval bij een enkel stroompunt wordt vergeleken. Die realisatie kan een beetje frustrerend zijn tijdens de selectie van onderdelen, maar het lijkt rustiger EMI-gedrag en minder verrassingen in een later stadium te produceren.

Materiaalkeuze

Verschillende halfgeleider-materialen veranderen hoe een diode omgaat met spanning, stroom, schakel snelheid, temperatuur en vermogensverlies. De basisfunctie van de diode lijkt misschien vergelijkbaar tussen materialen, maar het elektrische gedrag kan aanzienlijk verschuiven wanneer de bedieningsfrequentie, thermische belasting of vermogensdichtheid toeneemt. Germanium, silicium, GaN en SiC brengen elk verschillende sterkte en beperkingen, wat de reden is waarom materiaalselectie vaak een balans wordt tussen efficiëntie, thermische prestaties, schakelgedrag, betrouwbaarheid en systeemcomplexiteit. De onderstaande vergelijking benadrukt het typische bereik van de voorwaartse spanning en de praktische kenmerken die vaak worden geassocieerd met elk materiaalplatform.

Materiaal	Typische Voorwaartse Spanning	Sleutelkenmerken
Germanium (Ge)	~0.3V	Lage voorwaartse spanningsval, maar hogere lekstroom. Gebruikt in specifieke signaaltoepassingen.
Silicium (Si)	~0.7V	Het meest voorkomende en kosteneffectieve materiaal voor algemene diodes en transistors.
Gallium Nitride (GaN)	~1.0V - 3.0V+	Uitstekend voor hoge frequentie-toepassingen (bijv. snelle laders, RF-versterkers). Hoge efficiëntie.
Siliciumcarbide (SiC)	~2.5V - 3.5V+	Ideaal voor hoogvermogen, hoge spanning, en hoge temperatuurtoepassingen (bijv. elektrische voertuigen, zonnepanelen).

• Germanium

Germaniumdiodes vertonen vaak een lagere vooruitval (ongeveer 0,3 V bij gematigde stroom), wat bevredigend kan aanvoelen bij kleine signaalwerkzaamheden nabij de geleidingsdrempel. De ruil is hogere lekstroom en sterkere temperatuursensitiviteit. In hoogimpedantienodes of warme omgevingen kan die lekstroom meetwaarden stilletjes beïnvloeden, drempels vervormen of offsets introduceren die moeilijk te “zien” zijn tot laat in de testfase.

Dit is een reden waarom germaniumapparaten beperkt blijven tot niche-toepassingen. Ze kunnen specifieke analoge problemen effectief oplossen, maar temperatuurdrift, stabiliteit van de bias en lekgedrag moeten zorgvuldig worden beheerd.

• Silicon

Silicon blijft de brede standaard omdat het stabiel, kostenvriendelijk en meestal veel lager in lekstroom is dan germanium. De vooruitval wordt vaak geciteerd rond 0,7 V bij gematigde stroom, maar echte circuits onthullen hoeveel dat getal verandert met stroomdichtheid, temperatuur en keuze van de structuur. Zelfs binnen “silicondiodes” verschilt het gedrag aanzienlijk tussen standaard PN, Schottky en snel/ultrasnel PN-families.

Wat silicon biedt in dagelijkse engineering is voorspelbaarheid over een breed werkgebied en een diep ecosysteem van verpakkingsopties en betrouwbaarheidsgeschiedenis. In productie-werkzaamheden voelt die voorspelbaarheid vaak geruststellender aan dan het achtervolgen van een kleine theoretische efficiëntievoordeel dat kan verdwijnen zodra de indeling en thermische opbouw realistisch zijn.

• Breedbandige (SiC, GaN)

Breedbandige apparaten verhogen de praktische limieten op spanning, temperatuur en schakelsnelheid. Grotere bandgaps en hogere kritische elektrische velden maken dunnere afdrijvingsgebieden mogelijk voor een gegeven blokkeringsspanning, wat de geleidingsverliezen vermindert en snellere schakelacties ondersteunt met minder opgeslagen lading.

De impact is niet beperkt tot het apparaat zelf. Schakelranden worden steiler, wat veranderingen in magnetische afmetingen, thermische strategie en EMI-controle duwt. Breedbandige onderdelen kunnen indrukwekkende efficiëntie en dichtheid produceren, maar ze hebben ook de neiging om slordige lusgeometrie, zwakke dempingsstrategieën of losse controle van ringing en gemeenschappelijke modussruis bloot te leggen. Wanneer de omliggende ontwerpdicipline overeenkomt met de apparaatscapaciteit, kunnen de resultaten bijna moeiteloos aanvoelen; wanneer dat niet het geval is, bieden de golfvormen onmiddellijke en nederige feedback.

GaN vs. SiC in de praktijk

• GaN: Een sterke keuze wanneer schakelverliezen de limiet stellen

GaN wordt vaak gekozen in hoge-frequentieschakelscenario's waar lage capaciteit en snel herstelgedrag de schakelverliezen verminderen. In praktische ontwerpen beloont GaN vaak indelingen die de lusinductantie laag houden en dv/dt gecontroleerd, aangezien onbedoeld inschakelen en EMI anders snel zichtbaar kunnen worden.

Veelvoorkomende toepassingsvoorbeelden: snelle opladers, hogedichtheid DC/DC-trappen, geselecteerde RF-vermogenstrappen

Wanneer correct uitgevoerd, stelt GaN kleinere magneten en hogere vermogensdichtheid in staat. Wanneer het onzorgvuldig wordt uitgevoerd, kan het “temperamentvol” lijken, ook al is de oorzaak meestal parasitaire elementen en indeling in plaats van de apparaatfysica. Die onderscheiding is belangrijk omdat het verandert wat je oplost: koperen geometrie en demping, niet een willekeurige vervanging van onderdelen.

• SiC: Een comfortabele keuze wanneer spanning, vermogen en temperatuurspeling het ontwerp stuwen

SiC wordt vaak geprefereerd in hoogspannings-, hoogvermogenomzetting—plaatsen waar elektrische stress en temperatuur niet vriendelijk zijn. Het brengt hoge doorbraakkracht, solide hoogtemperatureel gedrag en een reputatie voor robuustheid in barre stroomomgevingen. In geïmplementeerde systemen verlicht SiC vaak thermische druk en verbetert de efficiëntie bij hogere spanningen, maar kan tegelijkertijd de aandacht afleiden naar isolatiecoördinatie, kruipafstand/afstand en piekgedrag.

Veelvoorkomende toepassingsvoorbeelden: EV-aandrijvinverters, boordladers, zonne-inverters

Ontwerpteams die SiC behandelen als een directe vervanger voor silicium missen vaak waar het uitblinkt: systeemgedrag onder veeleisende elektrische stress, niet slechts een één-op-één onderdeelupgrade.

Een praktische erkenning en selectie workflow

Begin met het opschrijven van de werkgrenzen op een manier die realisme afdwingt. Definieer maximale omgekeerde spanning met marge, continue en piekstroom, acceptabele verliezen, schakelfrequentie en de werkelijke thermische omgeving (omgevingstemperatuur, luchtstroom, nabijgelegen warmtebronnen). Kies van daaruit een verpakking die overeenkomt met het mechanische koelpad dat je daadwerkelijk hebt, niet het pad dat je wenst dat je had.

Kies vervolgens het materiaalplatform en de diodefamilie die het beste past bij de verliesbalans en het schakelgedrag dat je kunt ondersteunen.

Opties voor diodefamilies die vaak worden beoordeeld: standaard PN, snel/ultrasnel PN, Schottky, SiC Schottky, GaN-gebaseerde oplossingen

Benchwerk onthult vaak de kloof tussen nominale waarderingen en de samengevoegde werkelijkheid: ringing gedreven door lay-out inductantie, temperatuurstijging gedomineerd door montagedetails en schakelverliezen gevormd door parasitaire capacitances. Een meetgewoonte die vaak lonend blijkt te zijn, is om te peilen naar overshoot bij de diode, de junctiontemperatuur te schatten met behulp van de behuizingstemperatuur plus thermischeweerstandsassumpties, en iteratief te snubben of lay-outveranderingen aan te brengen voordat men concludeert dat de keuze voor het apparaat verkeerd was.

Deze stijl van validatie bereikt meestal sneller een stabiele oplossing dan het cyclusgewijs door meerdere onderdelen gaan, terwijl de fysieke implementatie onveranderd blijft.

Materiaalkeuze gedraagt zich zelden als een geïsoleerde optimalisatie. Het kiezen van Si, Ge, SiC of GaN verplicht het ontwerp effectief aan een regime van schakelsnelheid, een EMI-profiel, een thermisch plan en een mechanische implementatiestijl. Veel succesvolle teams ontdekken dat de grootste vooruitgang niet het aannemen van het nieuwste materiaal is, maar het kiezen van het platform dat overeenkomt met hun vermogen om parasitaire effecten te beheersen, thermische verificaties uit te voeren met betrouwbare tests en de productie consistent te houden.

Breedbandgap-onderdelen kunnen uitstekende resultaten opleveren, maar het voordeel komt het duidelijkst naar voren wanneer het gehele ontwerpproces, de lay-outdiscipline, de meetpraktijk en de bouwherhaalbaarheid klaar zijn om te ondersteunen wat die apparaten zullen eisen.

Diode Kenmerken

Het selecteren van een diode verloopt meestal beter wanneer de datasheet wordt behandeld als een set grenzen die moeten overleven bij echte golfforms, echte PCB-verwarmingsstromen en echte toleranties, in plaats van als een lijst van typische waarden die op papier geruststellend aanvoelen. Veel ontwerpoverraschingen komen naar voren bij de eerste inschakeling omdat de diode tegelijkertijd een elektrisch apparaat en een thermische belasting is, en die twee kanten op elkaar drukken op manieren die tijdens deskberekeningen gemakkelijk te onderschatten zijn. Een denkwijze die tijd bespaart is om aan te nemen dat vroege metingen er strenger uit zullen zien dan de nette, gemiddelde cijfers die je hebt berekend, en dan dienovereenkomstig te kiezen en te valideren.

Voorwaartse stroom valt meestal samen in een thermisch budget

De maximale voorwaartse stroom (IF) leest waarheidsgetrouwer wanneer deze wordt geïnterpreteerd als een verwarminsgceiling die is verbonden met een specifieke behuizing en testconditie, niet als een losstaande elektrische belofte. Het verlies door voortgeleiding wordt doorgaans benaderd als:

Pcond ≈ IF × VF

In veel schakeling- of pulstoepassingen is de totale dissipatie van de diode niet beperkt tot alleen geleiding; commutatie en golflengtevorm kunnen vermogen toevoegen dat het schema niet "toont." De schatting van de junctiontemperatuur volgt doorgaans:

Tj ≈ Ta + (Ptotal × RθJA)

Ta weerspiegelt de omgeving rondom het apparaat, en RθJA verschuift dramatisch met de keuze van de behuizing, koperen gebied, luchtstroom, via-stitching en hoe het onderdeel mechanisch is gemonteerd. Hetzelfde onderdeelnummer kan zich beleefd gedragen op een open lay-out met genereus koper en dan onbehaaglijk heet draaien na een dichte plaatsingsronde, een uitkomst die oneerlijk kan aanvoelen totdat je je herinnert dat het thermische pad effectief onderdeel is van het circuit. Bij het maken van vroege keuzes voelt het vaak meer gefundeerd om te beginnen vanuit een toegestane temperatuurstijging (je thermische speling) en een stroom in steady-state terug te berekenen dan om te beginnen vanuit de koptitel IF en hopen dat de printplaat daarmee om kan gaan.

Voorwaartse spanning (VF) verandert met stroom, temperatuur en stroomdichtheid, dus het behandelen ervan als een vaste constante is waar veel verliesramingen stilletjes van koers raken. De bekende "0,7 V" is voornamelijk een mentale snelkoppeling voor een klein-signaal silicium PN-diode bij gematigde stroom; het is geen universele verankering.

Bij hogere stromen neemt VF doorgaans toe, wat betekent dat het geleidingsverlies sneller kan stijgen dan een eerste schatting suggereert. Bij hogere temperaturen neemt VF voor silicium PN-diodes vaak af, wat de stroomdeling in parallelle paden kan beïnvloeden op manieren die tegenintuïtief aanvoelen wanneer je een stabiele splitsing verwachtte.

Een stabielere aanpak is om VF te behandelen als een begrensd bereik in plaats van een enkele mooie waarde. Als je geeft om voorspelbare dissipatie, levert het gebruik van de slechtste VF uit datasheetcurves bij de bedoelde stroom en junction-/omgevingstemperatuur over het algemeen minder onaangename thermische verrassingen op dan vertrouwen op een typische waarde.

Opstart-inrush, capacitive charging en inductieve kickback creëren routinematig korte voorwaartse pieken die niet verschijnen in steady-state stroomcalculaties. Diodes blijken deze gebeurtenissen te tolereren wanneer twee realiteiten op elkaar aansluiten: de piekpiek ligt binnen de gespecificeerde piekenvelop en de verwarming over tijd blijft binnen wat de behuizing en PCB kunnen afvoeren.

Te controleren voorwaarden:

• Piekstroom blijft binnen IFSM (niet-repetitieve piekwaardering).

• Gemiddelde en RMS-verwarming blijven binnen de thermische envelop voor de feitelijke pulstrein.

Een gewoonte die veldmysteries vermindert, is het vergelijken van pulsbreedte, herhalingsfrequentie en energie met de richtlijnen voor overspanning in de datasheet in plaats van aan te nemen dat het kort is, zodat het er niet toe doet. Korte pulsen injecteren nog steeds warmte in de junctie, en herhaalde pulsen kunnen de temperatuur sneller opstapelen dan verwacht, vooral wanneer de luchtstroom bescheiden is of het bord thermisch is ingekast.

De omgekeerde spanning moet echte pieken volgen, niet alleen nominale rails

Maximale repetitieve omgekeerde spanning (VRRM) is overtuigender wanneer deze is gekozen tegen de slechtste geloofwaardige omgekeerde stress, inclusief ringing, inductieve transiënten en snelle randoverschrijdingen, in plaats van tegen de rustige, nominale railwaarde. In echte assemblages kan de constante omgekeerde spanning een klein percentage van de werkelijke piek zijn omdat parasitaire inductantie en schakelmarges blij zijn om pieken te produceren.

Bronnen die vaak omgekeerde pieken opblazen:

• Kabelinductantie

• Transformator lekinductantie

• Relaiswikkelingen en andere inductieve belastingen

• Snelle schakelmarges die interageren met willekeurige inductantie en capaciteit

Veel ontwerpen beginnen met een conservatieve spanningsmarge, vaak rond de twee keer de slechtste constante omgekeerde spanning, en verfijnen later de keuze met behulp van metingen en gedetailleerde informatie uit de datasheet.

Items die vaak worden beoordeeld tijdens die verfijning:

• Transiëntspanningswaarden

• Avablanche of overspanningsgedrag

• Gemeten golfvormen vastgelegd met geschikte sondes

Meer speling in VRRM gaat niet alleen om het vermijden van doorbranding; het maakt het ontwerp ook minder gevoelig voor overschrijding veroorzaakt door de lay-out en tolerantiestapeling. Die extra marge kan de emotionele wrijving van de opstart verminderen omdat je minder tijd besteedt aan het ruziën met golfvormen die technisch gezien alleen in de simulatie zijn toegestaan.

Omgekeerde pieken worden vaak onderschat omdat langzame instrumenten ze nooit rapporteren, en zelfs een oscilloscoop kan ze verbergen als de bandbreedte beperkt is of wanneer het meten zijn eigen ringing introduceert. Wanneer een diode nabij een inductor of een schakelpunt staat, is het verstandig aan te nemen dat de eerste scope-opname een hoger frequentie-inhoud zal onthullen dan de simulatie suggereerde, en dan VRRM en demping/snubbing opties met die realiteit in gedachten te kiezen. In het laboratorium beslist de meetopstelling vaak of een piek "beheersbaar" of "mysterieus" lijkt, dus het is voordelig om meten als onderdeel van het experiment te beschouwen – geen neutrale observator.

Schakelgedrag

Bij lage frequentie lijken veel diodes verwisselbaar. Naarmate de randpercentages toenemen, zijn de differentiatoren die beginnen te domineren, verbonden met laadopslag en parasitaire effecten, en deze manifesteren zich als verlies, overschrijding en ruis die verrassend hardnekkig kunnen zijn.

Hoge snelheid differentiatoren:

• Omgekeerd herstelgedrag

• Junctiecapaciteit

• Interactie met omringende impedanties die het gedrag van het apparaat omzetten in EMI en ringing

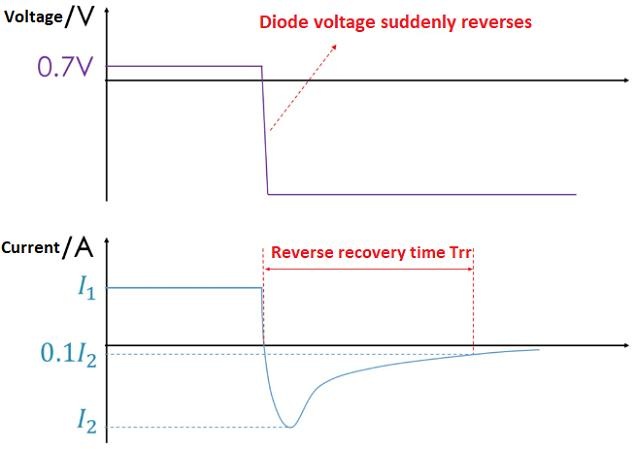

Standaard PN-diodes slaan lading op tijdens voorwaartse geleiding, en wanneer ze omgekeerd zijn voor­gepolariseerd, moet die lading worden verwijderd, wat omgekeerde herstelstroom creëert. Die stroom kan zich vertalen in extra dissipatie en kan ook parasitaire inductantie opwekken, wat overschrijding produceert die "lay-out-gerelateerd" aanvoelt, zelfs als de diodefysica de oorzaak is.

Typische gevolgen van omgekeerd herstel:

• Hogere schakelverliezen

• Spanning overschrijding over parasitaire inductantie

• Slechtere EMI-gedrag

Snelle-herstel diodes verminderen opgeslagen lading. Schottky-diodes vermijden grotendeels de klassieke minderheidsdrager omgekeerde herstel, maar dat voordeel gaat vaak gepaard met hogere lekstroom en, in veel siliconen Schottky-families, lagere omgekeerde spanningscapaciteit. SiC-diodes worden vaak gekozen in hogere spannings-, hogere frequentiefases omdat ze sterke spanningscapaciteit combineren met schoon herstelgedrag, wat de efficiëntie en schakel-golfvormen makkelijker leefbaar kan maken.

Beter herstelgedrag vermindert vaak hoe agressief het snubbing moet zijn. Een goede lay-out blijft belangrijk, maar schoner herstel kan ervoor zorgen dat naleving en thermische afstemming minder als worstelen aanvoelen.

Zelfs wanneer voorwaartse en omgekeerde gelijkstroomwaarderingen comfortabel lijken, kan junctiecapaciteit een knooppunt bij hoge frequentie belasten op manieren die gemakkelijk over het hoofd worden gezien tijdens de schematische beoordeling. Cj kan overgangen vertragen, verplaatsingsstroom injecteren in gevoelige knooppunten en resoneren met lusinductantie.

Veelvoorkomende Cj-gedreven effecten:

• Langzamere randtransities

• Verplaatsingsstroom naar nabijgelegen knooppunten

• Resonanties met inductantie die zich manifesteren als ringing

Daarom verdienen capacitance-curves in de datasheet vaak dezelfde aandacht als herstelcurven. In benchwerk is Cj een vaak voorkomende reden waarom de ene diode stil lijkt terwijl de andere de converter onaangenaam of moeilijk te stabiliseren maakt, en dat verschil kan al voelbaar zijn lang voordat het netjes wordt uitgelegd.

De Exponentiële I–V Curve Betekent Kleine VF Wijzigingen Kunnen de Stroom Hard Beïnvloeden

De I–V relatie van een diode is exponentieel, dus bescheiden verschuivingen in VF kunnen grote veranderingen in stroom veroorzaken. Deze niet-lineariteit wordt vooral zichtbaar wanneer de diode wordt gebruikt als een clamp of stuurelement in plaats van als een eenvoudige gelijkrichter.

Toepassingen waar deze niet-lineariteit snel zichtbaar is:

• Clampcircuits

• OF-toepassingen

• Niveauverandering

• Stroomsturing

Temperatuurafwijkingen en procesverspreiding kunnen VF voldoende verplaatsen om de stroom materieel te veranderen, wat de reden is waarom "typische" curves intuïtie opbouwen maar niet veel gemoedsrust bieden wanneer je een voorspelbare limiet nodig hebt. Als de diode kostbare circuits beschermt, voelt het ontwerpen rond de slechtste-case curves vaak disciplinairder dan gokken op typisch gedrag.

Temperatuurveranderingen beïnvloeden meerdere diodegedragingen tegelijkertijd, en die veranderingen helpen niet altijd in dezelfde richting. Als gevolg hiervan kan een controle bij kamertemperatuur er schoon uitzien terwijl een test in een warme behuizing de werkelijke beperking aan het licht brengt.

Temperatuurgedreven verschuivingen omvatten vaak:

• VF-gedrag (daling bij stijgende temperatuur voor PN-silicium)

• Lekkage stroom (stijgt vaak sterk met de temperatuur)

• Veilige bedrijfsgrenzen die strakker worden omdat de thermische gradient minder ruimte heeft om te ademen

Veel hardnekkige diodeproblemen worden door temperatuur getriggerd en verschijnen alleen nadat de printplaat is doorweekt, de behuizing opwarmt of de omgeving simpelweg heet is. Het vroegtijdig rekening houden met die omstandigheden vermindert de kans op een prototype dat perfect op de tafel presteert en slecht in een realistische setting.

Materiaal- en Familiekeuzes

Silicium blijft populair in algemene ontwerpen omdat het doorgaans lage lekkage en robuust gedrag biedt bij veelvoorkomende bedrijfstemperaturen en spanningen. Germaniumonderdelen vertonen doorgaans hogere lekkage bij dezelfde temperatuur, wat hen minder aantrekkelijk maakt in veel moderne ontwerpen, behalve voor specifieke behoeften.

Een snelle kaart van veelvoorkomende families:

• Schottky: lage VF bij bescheiden spanning en snel gedrag, vaak gecombineerd met hogere lekkage en beperkte VRRM in veel families.

• SiC: sterke hoge-spanningcapaciteit en schone schakeling, vaak met hogere VF bij lage stroom dan silicium Schottky.

• Snelle PN: een tussenweg wanneer kosten/beschikbaarheid de beslissing leiden, met herstelgedrag dat nog verificatie behoeft.

Een selectieperspectief dat veel teams geruststellend vinden, is om vroeg te beslissen welke beperking het waarschijnlijkst de iteratie van je ontwerp zal domineren: ben je beperkt door verlies/temperatuur, of ben je beperkt door ruis/ringing? Dat kader leidt je vaak sneller naar de juiste diodefamilie dan het obsessief nadenken over een enkele hoofdparameter.

Polarity Identificatie

De kathodeband is doorgaans de snelste visuele aanwijzing, maar de markeringen variëren over verpakkingen, tapeoriëntatie, spoelen en leveranciers, en ambiguïteit komt vaak precies op het moment dat je moe bent of snel beweegt. Wanneer een polariteitsfout een prototype zou kosten, debugtijd verspilt of een verwarrende storingsmodus creëert, is een snelle DMM controle in diode-testmodus een laagdrempelige manier om dat risico te verminderen.

Wat een snelle diode-modus controle meestal laat zien:

• Voorwaartse richting: een plausibele VF

• Achterwaartse richting: OL of een veel hogere meting

Deze kleine stap voorkomt een onevenredig aandeel van vroege opstartproblemen, vooral wanneer onderdelen opnieuw zijn verpakt, handmatig zijn geplaatst of zijn vervangen tijdens de inkoop.

Een Workflow Die Vaak de Eerste Bordbouw Overleeft

1) Bepaal constante en transiënte achterwaartse spanningen, kies vervolgens VRRM met marge op basis van gemeten of realistisch gemodelleerde pieken.

2) Schat geleidings- en inschakelingsverliezen, verifieer vervolgens Tj met behulp van thermische gegevens van de verpakking en de werkelijke koelomstandigheden van de PCB (koper, luchtstroom, plaatsingsdichtheid).

3) Kies de diodefamilie op basis van schakelsnelheid en EMI-gedrag, niet alleen op VF.

4) Valideer met behulp van benchgolfvormen bij temperatuur; nabij schakelknopen, verwacht dat de eerste scope-opname stress gerelateerd aan de rand blootlegt dat kleiner leek in de vroege analyse.

5) Bevestig de keuze pas nadat lay-out en thermische realiteit zijn weergegeven, omdat verpakking en koper vaak de uitkomst bepalen meer dan het schema suggereert.

Praktische Methoden voor het Testen van Diodes

Een diodetest slaagt zelden door achter een perfect nummer aan te jagen; het slaagt door de richting te bevestigen, duidelijke faalmodi op te sporen en te herkennen wanneer de omliggende schakeling de meting vervormt. Een DMM in diodemodus is meestal de snelste veldcontrole omdat het een kleine gecontroleerde stroom toepast en de vooruitval rapporteert, maar de meting wordt veel betekenisvoller wanneer je de context in gedachten houdt: type diode, verwachte stroomrange en of het apparaat in-circuit of geïsoleerd wordt gemeten. Wanneer het symptoom en de meter het niet eens zijn, is het vaak de opstelling van de meter die meer doelbewust moet worden, niet jouw geduld.

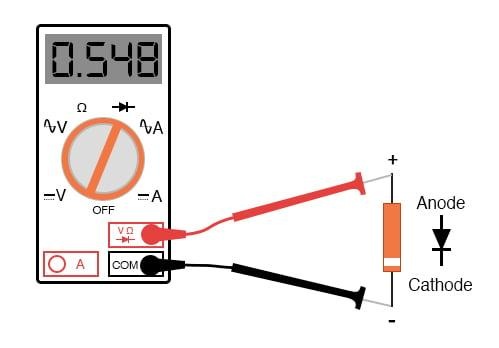

Een DMM gebruiken in diodemodus

Plaats de rode sonde op de anode en de zwarte sonde op de kathode. Een gezonde siliciumdiode leest meestal rond de 0.55–0.85 V, waarbij de exacte waarde afhangt van de teststroom van de DMM en de diodeconstructie. Duitse apparaten lezen vaak lager, ongeveer 0.2–0.35 V.

Draai de sondes om. Een gezonde diode toont doorgaans OL, een zeer hoge meting of geen geleidingsindicatie. Bij probleemoplossing is het patroon van één kant geleiden en de andere blokkeren vaak overtuigender dan het exacte voorwaartse nummer.

Als de diode dichtbij 0 V in beide richtingen leest, is deze effectief kortgesloten; dit volgt vaak na overstromen, omgekeerde polariteitsevents of piekstress.

Als het OL in beide richtingen leest, kan het open, intern gebroken, slecht gesoldeerd of simpelweg niet voldoende aangedreven door de meter voorwaarts gepolariseerd zijn (een scenario dat zich kan voordoen bij sommige LED's, bepaalde Schottky-onderdelen, afhankelijk van het gedrag van de meter, en series diodetstellen).

Het is ook de moeite waard om emotionele terughoudendheid te bewaren: een iets afwijkende VF betekent niet automatisch dat het onderdeel slecht is. Veel functionerende diodes lezen hoger wanneer ze koud zijn, lager wanneer ze warm zijn, en verschuiven met de teststroom van de DMM. Als de richting controleert en de VF plausibel is voor de diodefamilie, is dat vaak voldoende voor een eerste probleemoplossingsronde.

Waarom in-circuit metingen misleidend zijn

In-circuit testen kan liegen omdat de DMM-stroom door parallelle componenten kan stromen in plaats van door de doeldiode. Alternatieve paden omvatten vaak weerstanden, andere diodes, transistorverbindingen en IC-ingang beschermingstructuren. Het resultaat kan overtuigend normaal lijken, zelfs als de te testen diode open is, of het kan geleiding in beide richtingen tonen, zelfs als de diode goed is.

De meest tijdrovende gevallen houden doorgaans verband met rails en signaallijnen die zijn aangesloten op IC's, waar interne beschermdiodes de meterstroom kunnen beperken en een vooruitval imitatie die je niet verwachtte.

Om het vertrouwen te vergroten, til je één aansluiting op of isoleer je de diode anders van het omliggende netwerk. Het optillen van een enkele aansluiting is meestal voldoende; het is sneller dan volledige verwijdering, het is minder belastend voor de pads, en het voorkomt uitgebreide foutopsporing op basis van spookgeleidingspaden.

Een workflow die vaak efficiënt aanvoelt, is:

• Test eerst in-circuit als triage.

• Als het vaag is, isoleer een aansluiting en test opnieuw.

Deze twee-stappen gewoonte bespaart tijd terwijl het nog steeds toewerkt naar een conclusie waar je achter kunt staan.

Speciale diodes

Schottky diodes

Schottky diodes lezen vaak rond de 0.15–0.45 V, dus een nummer dat te laag aanvoelt, kan volkomen legitiem zijn. Ze worden veel gebruikt in voedingen en hoge-snelheid rectificatie omdat het voorwaartse verlies lager kan zijn.

Een praktische waarschuwing: Schottky's kunnen verouderen door verhoogde lekkage te ontwikkelen voordat ze als een duidelijke kortsluiting falen. Een basis DMM-test kan er nog steeds acceptabel uitzien terwijl de schakeling zich misdraagt onder spanning. Als symptomen lekkage suggereren (onverwachte standby-afvoer, rails die dalen, onderdelen die opwarmen in rust), kan een omgekeerde lekkagetest met een DC-voeding en een serieweerstand onthullen wat diodemodus misschien niet kan.

LED's

De voorwaartse val van LED's is hoger dan die van standaard siliciumdiodes: rood is vaak rond de 1.8 V, terwijl blauw/wit kan overschrijden 3 V. Sommige DMM's bieden niet genoeg nalevingsspanning in diodemodus om bepaalde LED's voorwaarts te polariseren, zodat de meter OL kan tonen, zelfs wanneer de LED gezond is.

Voor LED-verificatie levert een stroomgelimiteerde bron (een kleine voeding plus een weerstand) vaak een duidelijkere antwoord dan alleen vertrouwen op diodemodus, en het vermindert de kans op accidentele overstroom tijdens testen.

Zener diodes

Op een DMM ziet een Zener er meestal uit als een normale diode in de voorwaartse richting. Het bepalende gedrag is de omgekeerde doorbraakspanning (Vz), die de meeste DMM diodemodi niet kunnen bereiken.

Om Zener-actie te verifiëren, gebruik je een DC-voeding en een serieweerstand, polariseer je de Zener omgekeerd en meet je de spanning erover. Kies de weerstand om de stroom binnen een veilige range te houden. Dit stemt de test af op hoe het onderdeel zich gedraagt in daadwerkelijke schakelingen en vermijdt de valse zekerheid van een enkel voorwaarts check.

IR LED's

IR LED's gloeien vaak niet zichtbaar. Een telefooncamera kan vaak de emissie detecteren als een zwak licht wanneer de LED in de voorwaartse richting wordt aangespannen, wat een handige bevestigingsstap wordt wanneer de DMM-lezing onduidelijk is of wanneer je wilt bevestigen dat het apparaat daadwerkelijk uitzendt in plaats van slechts geleid.

Voorbij Pass/Fail

Een goede diode-test beantwoordt drie vragen: geleidt het in de bedoelde richting, blokkeert het achteruit onder de testomstandigheden, en komt het gedrag overeen met het type diode dat in die schakeling wordt gebruikt. Het voorwaartse spanningsverlies wordt vaak het beste behandeld als een vingerafdruk die een hypothese ondersteunt, niet als een strikte specificatie-audit.

Bij probleemoplossing wijzen dubbelzinnige metingen meestal either op parallelle in-circuitpaden of een mismatch tussen de testmethode en de diodetypen. Wanneer meterresultaten en circuitsymptomen conflicteren, is het vaak verstandiger om de symptomen te vertrouwen en de test te upgraden: isoleer één leiding, pas een gecontroleerde stroom toe, of verifieer Zener doorbraak met een voeding. Deze aanpak vermindert herwerk en helpt te voorkomen dat functionele onderdelen worden vervangen terwijl de werkelijke fout onaangeroerd blijft.

Diodefuncties en praktische toepassingen

Een diode verdient zijn reputatie door directionele geleiding, maar echte schakelingen gedragen zich zelden als een schoon "één-richtings element." Die asymmetrie wordt een praktische hefboom voor het vormen van golfformen, het geleiden van energie waar het welkom is, en het ontmoedigen waar het problemen veroorzaakt. In het dagelijks ontwerpwerk is het moeilijk om geen gezonde respect voor de diode te ontwikkelen als een niet-lineaire switch waarvan het voorwaartse spanningsverlies, de overgangs-capacitantie, de terugslag, de lekstroom en de temperatuurdrift zichtbare vingerafdrukken achterlaten op het systeemgedrag. Het behandelen van die niet-ideale eigenschappen als eerste-klasse ontwerpinvoer vermindert vaak late verrassingen op de werkbank.

Omhulseldetectie in AM-ontvangers

Bij AM-ontvangst wordt de diode vaak gebruikt voor piek/omhulsrectificatie. Door de negatieve polariteit van de RF-draaggolf te onderdrukken, wordt de modulatiedekking beschikbaar als een basisband-achtige spanning aan de uitgang van de detector. Een RC-netwerk dat daarop volgt, verzacht dan de gerectificeerde RF, waarbij residuele rimpel wordt verhandeld tegen de mogelijkheid om echte audiodynamiek te volgen.

Het kiezen van een RC-tijdconstante terwijl hoorbare details bewaard blijven

De RC-waarde eindigt in een smalle, praktijkgedreven range omdat deze moet voldoen aan twee tegenovergestelde gedragingen tegelijkertijd: de lading vasthouden tussen RF-pieken, maar ook snel genoeg loslaten om de omhulsel te volgen.

RC-doelen die doorgaans werken in conventionele AM-omhulsdetectoren:

• RC veel langer dan de draaggolffrequentie, zodat de condensator niet significant ontlaadt tussen de RF-pieken.

• RC veel korter dan de snelste omhulselvariaties van belang, zodat de uitgang audiowijzigingen kan volgen.

Wanneer RC te klein is, draagt de detectoruitgang overmatige RF-rimpel; na versterking komt het resultaat vaak over als korrelig of ruisachtig, en de oscilloscopen-golfvorm ziet er meestal rusteloos uit. Wanneer RC te groot is, houdt de condensator vast aan pieken; de detector kan dan niet snel genoeg de snelle neerwaartse omhulselbeweging volgen, wat diagonale clipping produceert die luisteraars vaak beschrijven als afgevlakte aanvallen en verminderde helderheid. Een veelgebruikte afstemming begint met de draaggolffrequentie en de hoogste vereiste audiofrequentie, gevolgd door RC-afstelling terwijl vervorming op een oscilloscoop wordt gecontroleerd en veranderingen in spraakhelderheid of percussierespons worden gemonitord.

Niet-ideale diodegedragingen die opkomen in detectieresultaten

Voorwaartse spanningsval en overgangs-capacitantie beïnvloeden routinematig de prestaties van omhulsdetectoren op manieren die gemakkelijk te onderschatten zijn totdat zwakke signalen betrokken zijn. Bij lage RF-amplitudes gedragen de voorwaartse spanning zich als een effectieve detectiedrempel, zodat de gevoeligheid eerder afneemt dan de intuïtie suggereert. Dat is een van de redenen waarom kleine-signaaldioden en Schottky-dioden vaak worden gekozen voor zwakke-signaal AM-detectie: de schakeling wordt simpelweg eerder "wakker."

Overgangs-capacitantie kan ook op de getunede schakeling trekken, waardoor Q verlaagt of resonantie verschuift en stilletjes selectiviteit vermindert. Als de detector wordt aangesloten zonder buffering, of tijdens de lay-out wordt verplaatst, kan de front-end reactie genoeg verschuiven om meetbaar te zijn. Een denkwijze die vaak voordelig blijkt, is om de detector-diode als onderdeel van het RF-netwerk te beschouwen, niet als een "alleen-audio" blok; het wisselen van diodetypen of het verplaatsen van de detectorverbinding verandert vaak het RF-gedrag tegelijkertijd, zelfs wanneer de basisbanduitgang nog steeds plausibel uitziet.

Vermogenrectificatie

Gelijkrichters vertalen AC in pulserende DC zodat filtering en regulatie bruikbare voedingsrails kunnen produceren. Directionele geleiding maakt gelijkrichting mogelijk, maar de topologie bepaalt grotendeels hoe de ripple eruitziet, hoe hard de transformator wordt belast en waar de efficiëntie verloren gaat. In de praktijk verschijnen de beslissingen over gelijkrichters vaak later als hitte, hoorbare transformatorzoem, of onverwachte daling onder belasting, meestal op de minst handige momenten.

Half-Wave Gelijkrichters

Een half-golf gelijkrichter gebruikt één diode en slechts één halfcyclus van de AC-golfvorm. De schakeling is eenvoudig te bouwen en goedkoop, maar de ongebruikte halfcyclus laat effectief beschikbare energie op de tafel liggen. Ripple verschijnt met lijnfrequentie, wat de filtering hardnekkiger maakt dan verwacht, wat ontwerpers aanzet tot grotere reservoircondensatoren en het accepteren van hogere piek laadstroom.

Die piekstroom kan de diode en transformator onder druk zetten, en ze kunnen spanningsdaling overdrijven als de bronimpedantie niet klein is. Op de testbank komt dit vaak naar voren als “het leek goed bij nulbelasting, maar viel in elkaar toen ik om stroom vroeg,” wat minder mysterieus is zodra de pulserende geleiding wordt uitgezet in plaats van gemiddeld.

Volledige-golf Brug Gelijkrichters

Een volledige-golf brug gebruikt vier diodes om beide helften van de AC-golfvorm te gelijkrichten. De ripplefrequentie verdubbelt, waardoor een gegeven ripple-doel vaak gemakkelijker te bereiken is met minder capaciteit dan een half-golfbenadering, en de laadregulatie verbetert doorgaans. De handel is dat de stroom door twee diodes in serie stroomt tijdens elk geleidingsinterval, waardoor de geleidingsverliezen stijgen in vergelijking met een ideale schakelaar of sommige center-tap configuraties.

In veel echte opstellingen wordt thermisch gedrag de bepalende beperking. Zelfs gematigde gemiddelde laadstromen kunnen merkbare verhitting veroorzaken omdat de stroom in smalle pieken nabij de top van de AC-golfvorm aankomt. Het piekstroomgedrag wordt vaak pas duidelijk nadat de diodetemperatuur is gemeten tijdens aanhoudende belastingomstandigheden in plaats van alleen te vertrouwen op gemiddelde stroomberekeningen.

Diode-selectie voor Gelijkrichters

De keuze van gelijkrichterdiodes is doorgaans een balans tussen elektrische verliezen, schakelfrequentie en spanningsbestendigheid.

Veelvoorkomende selectiecriteria die vaak tijdens het ontwerp worden gewogen:

• Vooruitspanning bij de werkelijke bedrijfsstroom (een lagere val betekent over het algemeen minder dissipatie, vooral op laagspanningsrails).

• Omgekeerd herstelgedrag (snelle/zachte hersteltijden verminderen vaak schakelsverliezen en verminderen geleide/uittredende ruis in hogere frequentie-omgevingen).

• Overspanningscapaciteit en thermische weerstand (laadpulsen en inschakelpieken kunnen stress domineren, zelfs wanneer de gemiddelde stroom bescheiden lijkt).

Bij lijnfrequentie presteren standaard siliciumdiodes vaak adequaat en voorspelbaar. In hogere frequentieomvormers kan omgekeerd herstel een belangrijke bron van verlies en EMI worden; op dat punt worden Schottky-diodes, snelle herstel silicium, of breedbandgap-opties vaak gekozen omdat hun schakelfrequentie makkelijker stil en koel te houden is, aangenomen dat lay-out en parasieten met gelijke zorg worden behandeld.

Spanning Regulatie en Bescherming

Zenerdiodes werken in omgekeerde doorbraak om een ongeveer constante spanning vast te houden, wat shuntreferenties en klemgedrag ondersteunt. In de praktijk kunnen ze misleidend eenvoudig lijken: één onderdeel, één weerstand, klaar; totdat lijn-, laad- en temperatuur-extremen worden toegepast en de “eenvoudige klem” verandert in een verwarmings- en tolerant probleem.

Zener Bias Ontwerp Over Lijn en Laadbeweging

Een Zener shuntregelaar gebruikt een serieschroef (of een stroombron) om de stroom te beperken. De ontwerpt taak is om de Zener in een gebied te houden waar hij zich gedraagt als een bruikbare referentie zonder gedreven te worden in schadelijke dissipatie.

Zenerstroomgrenzen die ontwerpers doorgaans afdwingen:

• Boven de knie stroom, zodat de Zener-spanning redelijk stabiel is en de dynamische impedantie laag genoeg blijft voor de vereiste nauwkeurigheid.

• Onder de toegestane maximum ingesteld door vermogensdissipatie onder de slechtste toegestane ingangswaarde en minimale laadstroom.

Langdurige betrouwbaarheid hangt vaak af van de grootte van de weerstand onder de slechtste omstandigheden in plaats van normale bedrijfsomstandigheden. Hoge ingangsspanning, lichte belasting, koude start en hoge omgevingstemperatuur kunnen de Zener vermogensdissipatie aanzienlijk verhogen in vergelijking met typische werking. De thermische stijging is niet alleen een betrouwbaarheidsprobleem; het beïnvloedt ook de drift, en de effectieve stroom rating hangt sterk af van hoe goed de hitte wordt afgevoerd door koperen oppervlak, luchtstroom en omgevingsomstandigheden.

Wanneer Zeners Nog Hun Plaats Verdienen in Moderne Hardware

Schakelregelaars bieden doorgaans betere efficiëntie en een breder praktisch laadbereik dan Zener shuntregulatie, vooral wanneer de laadstroom groter is dan klein. Toch blijven Zeners aantrekkelijk in rollen waar hun gedrag eenvoudig, snel en gemakkelijk te begrijpen lijkt tijdens foutcondities.

Veelvoorkomende Zener-toepassingen die in moderne ontwerpen worden gezien:

• Overspanning afscherming op voedingsinvoeren.

• Transientonderdrukking voor langzame tot gematigde energie-evenementen (vaak gecombineerd met serieweerstand of een dedicated TVS-element).

• Eenvoudige referentiegeneratie waar strikte precisie niet het doel is en energieverlies acceptabel is.

Een ontwerpperspectief dat teleurstelling kan verminderen, is om veel Zener-implementaties voornamelijk als spanningslimiteurs te beschouwen, tenzij het stroombudget en de thermische omgeving stabiel genoeg zijn om echte regelgedrag met voorspelbare drift te ondersteunen.

Hedendaagse diodefamilies en hoog-impacttoepassingen

Moderne diodes omvatten meerdere materialen en structuren, elk afgestemd op beperkingen zoals voorwaartse verlies, schakelsnelheid, temperatuurtolerantie, blokkering spanning of optische emissie. De praktische conclusie is dat "een diode een diode is" een nuttige uitspraak stopt zodra frequentie, warmte en parasitaire effecten de planning gaan bepalen.

LEDs

LED's kunnen efficiënte lichtbronnen zijn, maar ze reageren meer als stroomgestuurde apparaten dan als spanning gedefinieerde belastingen, aangezien de voorwaartse spanning varieert met temperatuur en fabricagespread. Voor kleine indicatoren kan een alleen weerstandsbenadering acceptabel werken, hoewel de helderheiduniformiteit vaak varieert met de voeding en temperatuur. Voor verlichting leveren constante-stroomdrivers meestal stabielere helderheid, betere levensduurresultaten en consistenter kleurgedrag, voordelen die meer gewaardeerd worden nadat men heeft gezien hoe snel "bijna dezelfde LED" er anders uit kan zien tussen eenheden.

Schottky-dioden

Schottky-dioden bieden een lage voorwaartse spanning en in wezen geen omgekeerde herstel, wat ze een sterke keuze maakt wanneer geleidingsverlies of schakelschoonheid in het vizier zijn.

Typische Schottky-implementatiepatronen:

• Laagspanningsvoedingsrails waar tientallen of honderden millivolts zich vertalen in echte efficiëntie en headroom.

• Hoogwaardige klemmen op digitale lijnen en schakelnodes waar herstelde lading anders ruis zou injecteren.

De nadelen verschijnen als hogere omgekeerde lekstroom en vaak lagere omgekeerde spanningsspecificaties dan veel PN-dioden, wat ongemakkelijk kan worden bij verhoogde temperaturen of op hogere spanningsrails.

SiC- en GaN-apparaten

SiC- en GaN-apparaten kunnen geleidings- en schakellosses verminderen in hoogefficiënte energieconversie, en ze ondersteunen hogere schakelfrequenties die magneten en condensatoren kunnen verkleinen. In ruil daarvoor worden lay-out, parasitaire inductantie en stuurtactiek minder vergevingsgezind. Het is niet ongebruikelijk dat verwachte efficiëntiewinsten vervagen wanneer rimpelingen langzamere randen afdwingen of wanneer extra EMI-filtering wordt toegevoegd om naleving te herstellen. De selectie van het apparaat krijgt aandacht, maar de fysieke implementatie is waar de belofte ofwel wordt gerealiseerd of stilletjes wordt verspild.

Laser-dioden

Laser-dioden maken vezelverbindingen, afstandsmeting en sensing mogelijk, terwijl ze zorgvuldige controle van stroom, temperatuur en optische feedbackomstandigheden vereisen. Kleine verschuivingen in de stuuromloop of thermische staat kunnen golflengte en uitgangsvermogen voldoende veranderen om invloed te hebben op systeemeisen. Robuuste ontwerpen omvatten doorgaans stroombeperking, soft-start gedrag en bescherming tegen reflecties en ESD, omdat de faalmodi vaak abrupt zijn in plaats van geleidelijk.

Data-dioden

"Data diode" architecturen handhaven éénrichtingsverkeer door middel van fysieke en elektrische structuur in plaats van alleen afhankelijk te zijn van softwarebeleid. De interface is zo ingericht dat een retourkanaal niet alleen niet is toegestaan, maar ontwerptechnisch afwezig is. In omgevingen met hoge waarborg biedt dit een nieuwe kijk op beveiliging binnen een kleinere hardwaregrens die kan worden gecontroleerd en geverifieerd, wat vaak beter aansluit bij het lange termijn operationele vertrouwen dan voortdurende configuratiecontrole.

Praktische selectiechecklijst

In deze toepassingen komt de keuze van diodes meestal neer op een korte lijst van niet-ideale parameters die bepalen hoe de schakeling zich gedraagt in echte golven en bij echte temperaturen.

Parameters die vaak een schone bouw scheiden van een problematische:

• Voorwaartse val bij de werkelijke bedrijfsstroom.

• Omgekeerde spanningsheadroom, inclusief transiënten.

• Omkering herstel en junctiecapaciteit.

• Lekstroom bij temperatuur.

• Thermisch pad plus puls/stroomcapaciteit.

• Mechanische en lay-out beperkingen, aangezien parasitaire effecten kunnen domineren bij hoge randpercentages.

Alleen de basisfunctie van de schakeling garandeert geen stabiele prestaties. Betrouwbare werking hangt af van het balanceren van apparaatfysica, schakelingstopologie, frequentiegedrag, thermische omstandigheden en de slechtste golfvormomstandigheden, inclusief situaties die moeilijk te reproduceren zijn tijdens de initiële testen.

Conclusie

Diodes blijven essentieel omdat ze een eenvoudige en betrouwbare controle van de stroom in elektronische circuits bieden. De werkelijke prestaties zijn afhankelijk van de voorwaartse spanning, achterwaartse lekstroom, doorbraakclassificatie, schakelsnelheid, thermische limieten en fysieke constructie. De juiste selectie en test van diodes helpen om falen te voorkomen, de efficiëntie te verbeteren, ruis te verminderen en een stabiele werking in gelijkrichters, beschermingscircuits, signaalpaden, voedingen en moderne hogesnelheidssystemen te waarborgen.

Veelgestelde Vragen [FAQ]

1. Waarom worden omgekeerde spanningspieken in diodecircuits vaak veel hoger dan de nominale voedingsspanning?

Omgekeerde spanningspieken worden vaak versterkt door parasitaire inductantie, lekkage-inductantie van transformatoren, relais spoelen en snelle schakelovergangen die interageren met de PCB-capacitantie en bedradinggeometrie. In veel praktische circuits vertegenwoordigt de constante omgekeerde spanning die op papier wordt gezien slechts een fractie van de werkelijke piekbelasting die wordt ervaren tijdens schakelmomenten. Deze pieken kunnen ernstig genoeg worden om de VRRM-classificaties te overschrijden, zelfs wanneer de nominale rails spanning veilig lijkt. Werkelijke schakeling golfvormen worden daarom zorgvuldig geëvalueerd in plaats van alleen te vertrouwen op de steady-state berekeningen.

2. Waarom is de selectie van VRRM gebaseerd op de werkelijke transiënt gedrag in plaats van alleen de nominale rails spanning?

De selectie van VRRM op basis van alleen de nominale bedrijfsspanning negeert vaak ringing, overshoot, kabel effecten en inductieve schakelen gedrag dat zich tijdens de echte werking voordoet. Praktische ontwerpen omvatten meestal een extra spanningsmarge om onverwachte pieken en layout-geïnduceerde stress te tolereren. Een diode met meer achterwaartse spanningsruimte gedraagt zich vaak voorspelbaarder tijdens de opbouw omdat deze minder gevoelig wordt voor parasitaire effecten en meetonzekerheid.

3. Waarom wordt het achterwaartse herstelgedrag cruciaal bij hoge schakelfrequenties?

Bij hoge schakelsnelheden moet de opgeslagen lading in conventionele PN-diodes worden verwijderd wanneer het apparaat in omgekeerd bias gaat. Deze achterwaartse herstelstroom verhoogt de schakelloss en kan stralende inductantie opwekken, wat overshoot, ringing en EMI produceert. Naarmate de schakelfrequentie stijgt, beïnvloedt het achterwaartse herstel steeds meer het thermisch gedrag en de golfvormkwaliteit, waardoor snelle Herstel- en Schottky-apparaten aantrekkelijker worden in ontwerpen voor hogesnelheidconverters.

4. Waarom verbeteren Schottky- en SiC-diodes vaak de schakelpresentatie in vergelijking met standaard PN-diodes?

Schottky-diodes vermijden in grote mate het klassieke minderheidsdrager achterwaartse herstel, wat helpt schakelloss en overshoot te verminderen. SiC-diodes combineren hoge achterwaartse spanningscapaciteit met een uiterst schoon herstelgedrag, waardoor ze zeer effectief zijn in hoogspannings- en hogefrequentiesystemen. Deze kenmerken vereenvoudigen vaak de EMI-controle en verminderen de hoeveelheid agressieve snubben die nodig is om schakeling golfvormen te stabiliseren.

5. Waarom wordt de capaciteit van de diode-junctie als een belangrijk punt van zorg beschouwd in hoogfrequente circuite?

Junctiecapaciteit interageert met omringende inductantie en impedantie, wat resonanties, langzamere overgangen, verplaatsingsstromen en ringing creëert. Zelfs wanneer de voorwaartse stroom en omgekeerde spanningsclassificaties acceptabel lijken, kan overmatige capaciteit de schakelsnelheid verminderen en ongewenste ruis in nabijgelegen knooppunten injecteren. In snelschakelsystemen wordt junctiecapaciteit vaak een van de verborgen factoren die EMI en golfvormstabiliteit beïnvloeden.

6. Waarom kunnen schattingen van de voorwaartse spanningsverliezen onnauwkeurig worden als VF als een vaste waarde wordt behandeld?

De voorwaartse spanning verandert continu met temperatuur, stroomniveau en stroomdichtheid. De algemene aanname “0,7 V” reflecteert slechts beperkte bedrijfsomstandigheden voor silicium PN-diodes. Onder hogere stroom kan VF aanzienlijk stijgen en het verliezen in de geleiding verhogen boven de aanvankelijke verwachtingen. Bij verhoogde temperatuur kan het VF-gedrag ook de huidige verdeling in parallelle paden veranderen, wat thermische onevenwichtigheid en onvoorspelbare dissipatie creëert. Betrouwbare thermische schattingen zijn daarom afhankelijk van het gebruik van datasheetcurves onder realistische bedrijfsomstandigheden.

7. Waarom zijn korte overspannevenementen nog steeds gevaarlijk, zelfs als de gemiddelde diodestroom laag blijft?

Korte pulsen zoals opstartinrush, inductieve kickback en capacitatieve oplaadevenementen injecteren grote hoeveelheden energie in de diode-junctie over zeer kleine tijdsintervallen. Herhaalde overspanningen kunnen sneller warmte accumuleren dan verwacht, vooral wanneer de luchtstroom en PCB warmteverspreiding beperkt zijn. Zelfs wanneer de gemiddelde stroom bescheiden lijkt, kan herhaalde pulstress geleidelijk de thermische vermoeidheid en langetermijndegradatie versnellen.

8. Waarom beïnvloedt de PCB-indeling sterk het schakelen gedrag van de diode en de EMI-prestaties?

Overschakellussen met grote inductie vergroten overshoot, rimpelingen en achterwaartse hersteldruk. Lange lijnen, slechte aarding en oncontroleerbare stroomteruglooppaden laten parasitaire inductie toe om snelle schakelingseinden om te zetten in EMI-problemen. Zelfs een diode van hoge kwaliteit kan slecht presteren binnen een inductieve indeling. Ontwerpen met compacte stroomlussen en gecontroleerde teruglooppaden produceren over het algemeen schonere schakelfrequenties en meer voorspelbaar thermisch gedrag.

9. Waarom valideren ingenieurs vaak diodedragend gedrag met behulp van echte oscilloscoopmetingen in plaats van alleen op simulaties te vertrouwen?

Simulaties onderschatten vaak parasitaire inductie, connector gedrag, kabeleffecten en hoogfrequente rimpelingen die zich voordoen in geassembleerde hardware. Echte metingen onthullen vaak overshoot en transiënt gedrag dat niet duidelijk was tijdens de analyse op schema-niveau. Ingenieurs beschouwen daarom oscilloscoopmeting als onderdeel van het experiment zelf, omdat slechte meetmethoden golfvormen kunnen vervormen en de werkelijke druk die de diode ondervindt kunnen verbergen.

10. Waarom hangt de keuze van diodes steeds meer af van systeemgedrag in plaats van geïsoleerde datasheet-specificaties?

Moderne ontwerpen evalueren diodes op basis van hoe ze interageren met EMI-limieten, schakelingstopologie, thermische beperkingen, indelinggeometrie, piekgedrag en langetermijnbetrouwbaarheid. Een diode die er ideaal uitziet vanuit één enkele parameter kan nog steeds moeilijk overshoot, ruis of thermische problemen veroorzaken wanneer deze is geïntegreerd in het volledige systeem. Succesvolle ontwerpen balanceren meestal hersteld gedrag, capaciteit, spanningsmarges, thermische kenmerken en PCB-implementatie samen in plaats van slechts één hoofdspecificatie te optimaliseren.
