Hoe een 2073-transistor te controleren met een digitale multimeter thuis

De 2073-transistor kan de gehele schakeling beïnvloeden wanneer deze defect is of wanneer de pinnen verkeerd zijn aangesloten. Het eerst testen helpt je te weten of de transistor nog gezond is of al beschadigd voordat je deze installeert of andere onderdelen vervangt. Het controleren van de transistor met een digitale multimeter kan ook onnodige reparaties voorkomen en andere componenten die aan de schakeling zijn verbonden beschermen. In deze gids leer je stap voor stap hoe je een 2073-transistor kunt controleren met een digitale multimeter, inclusief de juiste opstelling, pinidentificatie, foutcontrole en veiligheidstips.

Catalogus

Benodigde Gereedschappen voor Testen

Voordat je een 2073-transistor controleert, heb je een aantal basisgereedschappen nodig om de test veiliger en nauwkeuriger te maken. Deze gereedschappen helpen je de transistor-pinnen te identificeren, de interne verbindingen te controleren en verkeerde metingen tijdens het testen te voorkomen.

Digitale Multimeter

Een digitale multimeter is het belangrijkste hulpmiddel dat gebruikt wordt om een 2073-transistor thuis te testen. Het stelt je in staat om de weerstand, continuïteit en de spanningsval van diodes tussen de transistor-pinnen te controleren. Voor pinout-testen is de diodemodus de meest nuttige instelling omdat deze je helpt de Basis, Collector en Emitter te vinden door te controleren hoe de interne verbindingen geleiden.

Kies een multimeter met diodemodus, weerstandmodus, een duidelijk display en stevige probes. Schone en stabiele probes zijn belangrijk omdat een slecht contact onbetrouwbare metingen kan geven. Sommige multimeters hebben ook een transistor test-socket, maar reguliere probes zijn nog steeds voldoende als je de juiste teststappen kent.

Datasheet of Pinout Referentie

Een datasheet of betrouwbare pinout referentie helpt de juiste pinarrangement van de 2073-transistor te bevestigen. Hoewel de multimeter kan helpen bij het identificeren van de pinnen, geeft de datasheet een duidelijkere referentie, vooral omdat sommige transistorversies verschillende lay-outs kunnen hebben afhankelijk van de fabrikant.

Het gebruik van de datasheet samen met je multimeter maakt de test betrouwbaarder. Nadat je de spanningsval tussen pinnen hebt gemeten, vergelijk je je resultaten met de referentie pinout voordat je de transistor in een schakeling installeert. Dit helpt om bedradingfouten, oververhitting en het falen van de schakeling te voorkomen.

Antistatische en Veiligheidsmaatregelen

Voordat je de transistor test, zet je altijd de stroom uit en ontkoppel je de schakeling van de voeding. Als de transistor nog steeds op een bord is aangesloten, laadt dan eerst nabijgelegen condensatoren ont, omdat opgeslagen spanning de component of de multimeter kan beschadigen.

Je moet ook vermijden de transistor-pinnen te veel te raken, vooral als je werkt met gevoelige elektronische onderdelen. Statische elektriciteit, vuile pinnen of accidentele kortsluitingen kunnen het testresultaat beïnvloeden of nabijgelegen componenten beschadigen. Zorg ervoor dat je werkgebied schoon blijft en gebruik geïsoleerde probes om het testproces veiliger te maken.

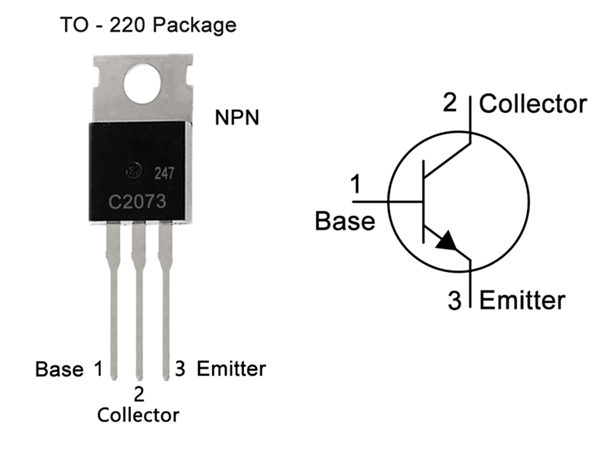

Begrip van de 2073 Transistor Pinout

De 2073-transistor heeft normaal gesproken drie terminals:

• Basis (B)

• Collector (C)

• Emitter (E)

Deze pinnen moeten correct worden aangesloten in het circuit. Foute pinverbindingen kunnen oververhitting, zwakke versterking, geen schakelfunctie of transistorstoringen veroorzaken.

In veel TO-220 pakketversies wordt de pinarrangement vaak bekeken vanuit de voorkant van de transistor met de ingedrukte tekst naar jou gericht. Sommige fabrikanten kunnen echter verschillende pinindelingen gebruiken, dus verificatie is belangrijk vóór installatie.

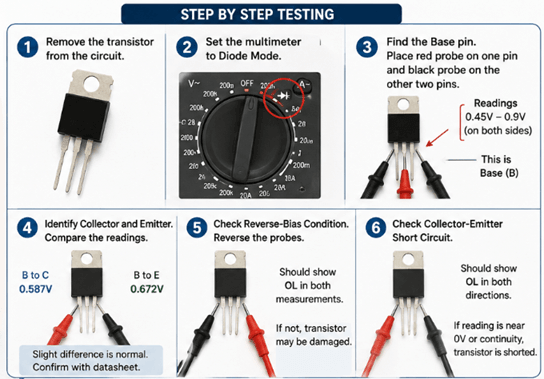

Hoe een 2073-transistor te controleren met een digitale multimeter

Verwijder de transistor uit het circuit

Voor nauwkeurige tests, verwijder eerst de 2073-transistor van de printplaat. Als je deze test terwijl deze nog verbonden is, kunnen nabijgelegen weerstanden, condensatoren, diodes of spoelen de meting beïnvloeden. Dit kan ervoor zorgen dat een goede transistor defect lijkt of dat een beschadigde transistor normaal lijkt.

Gebruik een soldeerbout voorzichtig en vermijd het aanbrengen van te veel warmte op de transistorpinnen. Maak na het verwijderen van de transistor de terminals schoon, zodat de multimeterprobes de metalen pinnen goed kunnen raken. Een slechte probeverbinding kan ook onbetrouwbare of foutieve metingen veroorzaken.

Stel de multimeter in op diodemodus

Draai de multimeterselectieknop naar diodemodus. Deze instelling is meestal gemarkeerd met een diodesymbool. Diodemodus is beter dan weerstandmodus omdat het direct de vooruitspanningsval van halfgeleiderverbindingen controleert.

Een gezonde siliciumtransistor vertoont gewoonlijk een vooruitspanningsval van ongeveer 0,45V tot 0,9V wanneer de verbinding vooruitgepolariseerd is. De exacte waarde kan variëren afhankelijk van de toestand van de transistor, temperatuur en het model van de multimeter.

Voordat je gaat testen, kun je de twee probes samenbrengen om te controleren of de multimeter goed reageert. Dit helpt bevestigen dat de probes en meter goed werken voordat je de transistor test.

Zoek de basispin

Begin met het plaatsen van de rode probe op een pin van de transistor. Raak vervolgens de zwarte probe één voor één aan de andere twee pinnen aan. Als beide metingen rond de 0,45V tot 0,9V tonen, is de pin die is verbonden met de rode probe waarschijnlijk de basispin van een NPN-transistor.

Als je geen twee vooruitspanningsmetingen krijgt, verplaats de rode probe naar een andere pin en herhaal het proces. Ga door totdat één pin correcte diodemetingen geeft naar de twee andere pinnen.

Voor een NPN-transistor geleidt de basis meestal wanneer de rode probe op de basis staat en de zwarte probe de collector en emitter aanraakt. Als alle metingen OL tonen, kan de transistor open zijn of test je mogelijk de verkeerde pincombinatie. Als alle metingen erg laag zijn, kan de transistor kortgesloten zijn.

Identificeer de collector en emitter

Nadat je de basis hebt gevonden, zijn de twee resterende pinnen de collector en emitter. Deze twee pinnen zijn moeilijker te identificeren alleen met een basis multimeter omdat hun metingen dicht bij elkaar kunnen liggen.

Een praktische methode is om de basis-naar-emitter en basis-naar-collector spanningvallen te vergelijken. In veel NPN-transistors kan de basis-naar-emittermeting iets anders zijn dan de basis-naar-collectormeting. Deze afwijking is echter niet altijd groot, dus het is nog steeds beter om dit te bevestigen met een datasheet of betrouwbare pinoutdiagram.

Het correct identificeren van de collector en emitter is belangrijk. Als deze pinnen omgedraaid zijn in een circuit, kan de transistor nog steeds zwak geleiden, maar zal hij niet goed functioneren. Hij kan oververhit raken, versterking verliezen, slecht schakelen of de circuit laten falen.

Controleer de achterwaartse bias-voorwaarde

Na het controleren van de vooruitmetingen, draai je de probe om. Plaats de zwarte probe op de basis en raak de rode probe één voor één aan de collector en emitter aan.

Een gezonde NPN-transistor zou normaal gesproken OL of geen geleiding in deze richting moeten tonen. Dit betekent dat de interne verbindingen de stroom goed blokkeren wanneer deze omgekeerd gevergeerd is.

Als de transistor lage metingen toont in zowel de vooruit als achterwaarts richtingen, kan hij interne lekkage of verbindingbeschadiging hebben. Dit kan gebeuren na oververhitting, spanningspieken of verkeerde circuitverbinding.

Controleer op kortsluiting tussen collector en emitter

De laatste test is het controleren tussen de collector en emitter. Plaats de probes over de collector en emitter in één richting, draai de probes vervolgens om en test opnieuw.

Een goede transistor toont gewoonlijk OL tussen de collector en emitter wanneer er geen basisstroom wordt toegepast. Als de multimeter bijna 0V, zeer lage weerstand of een continuïteitsbeep in beide richtingen toont, is de transistor waarschijnlijk kortgesloten.

Een kortsluiting tussen de collector en emitter is een veelvoorkomende storing in vermogenstransistors. Het kan geblazen zekeringen, oververhitting, uitschakeling van de voeding, geen output of continue stroomstroom in het circuit veroorzaken. Als deze kortsluiting aanwezig is, moet de transistor worden vervangen.

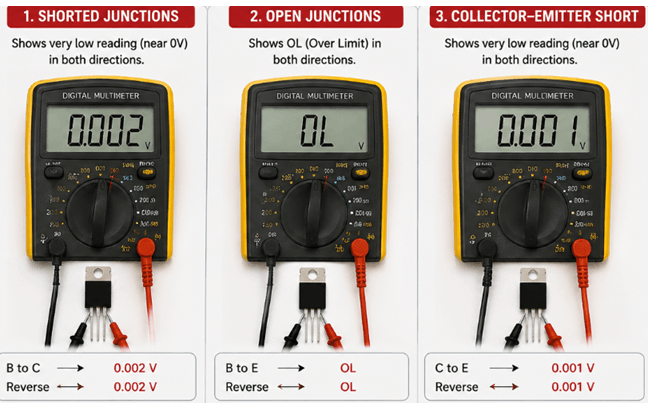

Tekenen van een defecte 2073-transistor

Veelvoorkomende symptomen van een beschadigde 2073-transistor zijn:

• Kortsluiting tussen collector en emitter

• Geen spanningsval in diode-modus

• Geleiding in beide richtingen

• Oververhitting tijdens werking

• Brandmerken of gebarsten verpakking

• Zwakke of vervormde circuituitgang

Als deze symptomen tijdens het testen verschijnen, kan vervanging van de transistor noodzakelijk zijn.

Veelvoorkomende Fouten Tijdens Het Testen

Testen terwijl aangesloten op het circuit

Het testen van de 2073-transistor terwijl deze nog steeds is aangesloten op het circuit kan valse resultaten opleveren. Nabijgelegen weerstanden, condensatoren, diodes, spoelen of andere transistors kunnen de multimeternaam beïnvloeden. Voor nauwkeuriger testen, verwijder eerst de transistor van de printplaat voordat je de aansluitingen en verbindingen controleert.

Continuïteitsmodus gebruiken in plaats van diode-modus

De continuïteitsmodus is niet de beste instelling om transistorverbindingen te controleren omdat deze alleen aangeeft of er een verbinding is. De diode-modus is beter omdat het de voortgangsspanningsval tussen de Basis, Collector en Emitter toont. Dit maakt het gemakkelijker om normale metingen, open verbindingen, lekstromen of kortsluitingen te identificeren.

Verkeerde sondeplaatsing

Verkeerde sondeplaatsing kan de test verwarrend maken en kan leiden tot onjuiste pinidentificatie. Voor een NPN 2073-transistor wordt de rode sonde meestal op de Basis geplaatst terwijl de zwarte sonde de Collector en Emitter controleert. Als de sondes te vroeg worden omgekeerd, kan de multimeter OL tonen en je doen denken dat de transistor defect is.

Het negeren van het datasheet

Sommige 2073-transistors kunnen verschillende pinarrangementen hebben, afhankelijk van de fabrikant of verpakkingsversie. Alleen op geheugen vertrouwen kan leiden tot verkeerde bedrading, oververhitting, zwakke output of circuitfalen. Vergelijk altijd je multimeterresultaten met een vertrouwd datasheet of pinoutreferentie voordat je de transistor opnieuw installeert.

Veiligheidstips Voor Het Testen

• Ontkoppel de stroom voordat je de transistor verwijdert

• Vermijd onnodig aanraken van de pinnen

• Gebruik een goed werkende multimeter

• Houd de sondes stabiel tijdens de meting

• Vermijd statische ontlading in de buurt van gevoelige componenten

• Controleer de pinout nogmaals voordat je de transistor opnieuw installeert

Conclusie

Het controleren van een 2073-transistor met een digitale multimeter is een eenvoudige manier om te weten of deze nog goed is of al beschadigd. Door de diode-modus te gebruiken, kun je de Basis, Collector en Emitter identificeren, en vervolgens controleren op open verbindingen, omgekeerde lekstromen of Collector-Emitter kortsluitingen. Vergelijk altijd je metingen met een betrouwbare datasheet of pinoutreferentie voordat je de transistor opnieuw installeert.

Veelgestelde Vragen [FAQ]

1. Waarom is diode-modus de voorkeursmethode voor het controleren van een 2073-transistor in plaats van continuïteitsmodus?

Diode-modus heeft de voorkeur omdat het de voortgangsspanningsval over de PN-verbindingen van de transistor meet. Dit geeft een nauwkeuriger beeld van de gezondheid van de Basis-Collector en Basis-Emitter verbindingen vergeleken met eenvoudige continuïteitstest.

2. Waarom kan het testen van een 2073-transistor terwijl deze nog steeds is aangesloten op het circuit valse metingen opleveren?

Nabijgelegen componenten zoals weerstanden, condensatoren en diodes kunnen alternatieve stroompaden creëren die de multimeternaam beïnvloeden. Dit kan ervoor zorgen dat een beschadigde transistor goed lijkt of dat een gezonde transistor defect lijkt tijdens het testen.

3. Hoe helpt een digitale multimeter bij het identificeren van de Basis pin van een 2073-transistor?

Bij het testen van een NPN-transistor in diode-modus toont de Basis normaal gesproken voortgangsspanningsmetingen naar zowel de Collector als de Emitter wanneer de rode sonde op de Basis is aangesloten. Metingen rond 0,45V tot 0,9V geven normaal gesproken gezonde verbindingen aan.

4. Waarom is het belangrijk om de juiste Collector en Emitter pinnen in vermogenstransistorcircuits te identificeren?

Het omkeren van de Collector en Emitter kan de versterking van de transistor verminderen, de schakelfunctie verzwakken, oververhitting veroorzaken en leiden tot onbetrouwbare circuitwerking. In toepassingen met hoge vermogens kan een onjuiste pinverbinding ook nabijgelegen componenten beschadigen.

5. Wat betekent een OL-meting meestal bij het testen van een 2073-transistor?

Een OL-meting betekent normaal gesproken dat er geen geleiding is door de verbinding. Dit is te verwachten tijdens omgekeerde biastest, maar als OL in alle richtingen verschijnt, kan de transistor een open interne verbinding hebben en mogelijk al beschadigd zijn.

6. Waarom wordt een Collector-Emitter kortsluiting beschouwd als een van de ernstigste transistorstoringen?

Een Collector-Emitter kortsluiting laat stroom continu stromen zonder de juiste Basiscontrole. Dit kan doorbranden van zekeringen, oververhitting, uitschakelen van de voeding, geen uitvoersignaal en ernstige circuitbeschadiging veroorzaken.

7. Hoe kan oververhitting de interne structuur van een 2073-transistor beïnvloeden?

Overmatige hitte kan de halfgeleiderverbindingen binnen de transistor beschadigen, wat leidt tot lekstroom, kortsluitingen, onbetrouwbare werking of een complete transistorstoring. Fysieke tekenen zoals brandmerken of gebarsten verpakkingen kunnen ook verschijnen.
