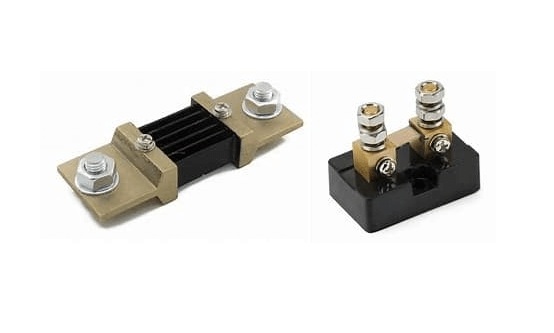

Hoe een shuntweerstand te selecteren voor nauwkeurige stroommeting

Stroommeting is sterk afhankelijk van de juiste selectie van shuntweerstanden, omdat de waarde van de weerstand rechtstreeks van invloed is op de meetnauwkeurigheid, energieverlies, thermisch gedrag en signaalkwaliteit. Dit artikel legt uit hoe shuntweerstanden worden geselecteerd, hoe fouten en niet-ideale effecten metingen beïnvloeden, en hoe factoren zoals versterker-offset, ADC-resolutie, ruis, lay-out, temperatuurstijging en specificaties van weerstanden de prestaties van stroommeting in de praktijk bepalen.

Catalogus

Selectie van een shuntweerstandwaarde

Het kiezen van de shuntweerstandwaarde bepaalt hoe de stroommeetketen zich gedraagt in het echte product, niet alleen in een spreadsheet. Eén keuze raakt tegelijkertijd drie dingen:

• de volledige meetspanning waar je mee kunt werken

• de warmte die de weerstand zal creëren

• de extra spanningsval die de belasting zal voelen.

In de praktijk komt het vaak neer op hoe comfortabel je de signaal marge wilt hebben ten opzichte van hoeveel verlies en speling je bereid bent om te accepteren.

Veel teams voelen de drang om R zo klein mogelijk te houden voor efficiëntie; die instinct is begrijpelijk. Het probleem is dat een lage shuntspanning de kleine, saaie niet-idealiteiten kan veranderen in lange debug-sessies.

Begin met het kiezen van een shuntspanning bij de maximale stroom die jouw versterker en ADC kunnen vastleggen met speelruimte over tolerantie, temperatuur en ruis. Een veelgebruikte volledige schaal venster is ongeveer:

• 50–100 mV

terwijl ontwerpen met een hoger vermogen of strakke speling vaak dichter bij:

• 10–30 mV

landen om energieverlies te verminderen en de belastingsspanning te beschermen.

Wat meestal bepaalt of een doel “comfortabel” aanvoelt later, is niet het cijfer zelf, maar hoe ver het boven de fouten zit die je daadwerkelijk op de werkbank zult zien.

Een shuntspanning die er goed uitziet in een nominale berekening kan ongemakkelijk klein aanvoelen nadat de slechtste effecten zich laten zien:

• offset

• drift

• thermische gradients

• kwantisatie

• interferentie

Als je ooit een nultijdstroommeting hebt gezien die zwalkt tijdens een thermische sweep, is de emotionele boog bekend:

• vertrouwen bij kamertemperatuur

• dan sluipende twijfel

• dan een poging in de vroege uurtjes om het in firmware op te lossen.

Ingangsoffset en drift kunnen een verrassend percentage van een klein shunt-signaal verbruiken. Wanneer het ontwerp te veel gericht is op een zeer lage V_SHUNT, merken teams vaak dat de waarde zonder belasting weigert dichtbij nul te blijven bij verschillende temperaturen, en worden ze gedwongen naar:

• meer kalibratiestappen

• meer compensatielogica

• of beide.

Koper-naar-lege transities kunnen microvolt-niveau thermoelectric voltages genereren in de aanwezigheid van temperatuurgradiënten. Het is gemakkelijk om dit af te doen als te klein om belangrijk te zijn totdat de shunt zich nabij bevindt:

• een hete inductor

• een MOSFET-thermische spreider

• een luchtstroomgrens waar gradiënten regelmatig plaatsvinden.

Als de ADC (inclusief ruis) slechts een klein aantal effectieve tellingen produceert over het werkgebied, ziet de output er vaak schokkend uit, en controle-lussen kunnen gevoelig beginnen te reageren bij een lichte belasting. Een ontwerp dat zich beleefd gedraagt bij nominale stroom, kan nog steeds kringen vertonen als het signaal kleiner wordt.

Kleine shuntspanningen zijn gemakkelijker te verontreinigen via:

• koppeling van schakelknopen

• aarde bounce

• magnetische opneming

• lay-out gerelateerde parasieten.

Wanneer schakelende stroomstages dichtbij zitten, neigt het werken aan lay-out en filtering snel te groeien naarmate V_SHUNT wordt verlaagd.

Een praktische aanpak is om de volle schaal voor V_SHUNT in te stellen, zodat deze comfortabel boven de gecombineerde slechtst mogelijke offset en ruis op de meetbandbreedte blijft waar je daadwerkelijk om geeft. Wanneer het signaal te klein is, besteden teams vaak dagen aan het achtervolgen van:

• aanpassingen in lay-out

• filtering experimenten

die nooit volledig bevredigend lijken.

Zodra een doel voor de volle schaal shuntspanning is ingesteld, bereken je de eerste weerstand direct:

Voorbeeld (50 mV bij 5 A):

R = 0.05 / 5 = 0.01 Ω

Beschouw dit als een startanker. Na dit punt wordt de waarde meestal aangepast door:

• thermisch gedrag

• hoofdruimte limieten

• pakket beschikbaarheid

• wat het prototype je leert.

Na het kiezen van R, bereken je de shuntverliezen bij de maximale stroom:

Voorbeeld:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Het helpt om P_SHUNT te beschouwen als een invoer voor thermisch ontwerp in plaats van een snel checkbox in het datablad. Zelfs wanneer het vermogen van de weerstand royaal lijkt, kunnen echte assemblages heter worden door:

• beperkte koperen oppervlakte

• warmte van aangrenzende componenten

• behuizing beperkingen

• zwakke luchtstroom.

Tijdens de opstart is het vrij gebruikelijk om te zien dat de metingen na een paar minuten verschuiven terwijl de shunt en het omliggende koper opwarmen, waardoor de weerstand verschuift en de gemeten stroom meeloopt, een ervaring die frustrerender kan zijn dan het klinkt wanneer je een probleem met de stabiliteit van een regelsysteem probeert op te lossen.

Voor de nauwkeurigheid van de stroommeting tonen de toleranties van de shunt en de temperatuurcoëfficiënt van weerstand (TCR) vaak direct hun invloed in de foutbudgetten, meteen naast:

• versterker beperkingen

• ADC beperkingen.

Een shunt van 1% begint je met ongeveer een 1% versterkingfout voordat:

• versterkersoffset

• ADC versterkingfout

• referentie-drift

in beeld komen. Als strakkere nauwkeurigheid het doel is, omvatten typische paden:

• het gebruik van een shunt met strakkere toleranties

• kalibreren in productie

• beide combineren.

Zelfverwarming verhoogt de shunt boven de omgevingstemperatuur, en de weerstand verschuift met die temperatuurstijging. Bij continue werking bij hoge stromen kan die drift domineren wat je in het veld ziet. Wanneer de temperatuurstijging onzeker is, is het vaak minder stressvol om een grotere stijging aan te nemen dan het ideale model voorspelt en dit vervolgens te verifiëren met vroege hardwaremetingen (inclusief constante staat soak).

Het verhogen van V_SHUNT verbetert doorgaans de meetmarges door:

• de druk van offset/ruis op de voorkant te ontspannen

• de signaal-ruisverhouding te verhogen

terwijl:

• de efficiëntie te verlagen

• de loadspanning te stelen.

Het verlagen van V_SHUNT doet het tegenovergestelde en duwt meestal meer last op:

• de analoge voorkant

• de lay-outdiscipline

• digitale filtering.

Factor	Hoger VSHUNT	Lager VSHUNT
Signaalmarge	Beter	Lager
Efficiëntie	Lager	Hoger
Spanningdaling	Hoger	Lager
ADC-eisen	Minder veeleisend	Meer veeleisend
Ruisgevoeligheid	Lager	Hoger
Vermogensverliezen	Hoger	Lager

Een patroon dat opduikt in ontwerpen die kalm aanvoelen om te debuggen, is het vermijden van de absolute minimum V_SHUNT, tenzij efficiëntie de systeemdoelen domineert. Een beetje hoofdruimte besteden voor meetmarge betaalt vaak terug als:

• minder valse beschermingstrips

• stabieler regelgedrag

• minder tijd besteden aan de vraag of een vreemde meting fysica of een lay-outartifact is.

Wanneer R in het milliohm-bereik zakt, begint onbedoelde serieweerstand in:

• tracés

• vias

• connectors

• soldeerverbindingen

te concurreren met de shunt zelf. Op dat moment kan een extra 1–5 mΩ van routering en interconnect een groot deel van de bedoelde waarde vertegenwoordigen, en de gemeten stroom kan variëren met:

• assemblagevariatie

• veroudering van connectors

• herwerk.

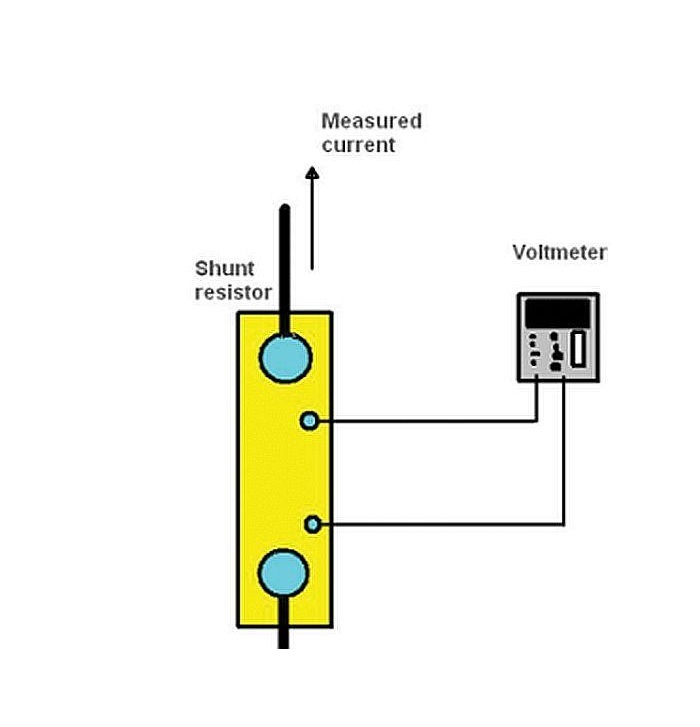

Voor shunts met lage waarden voorkomen vierkabelverbindingen met zorgvuldige routering dat stroomdruppels in de koperen draad verkeerd worden gelezen als shuntspanning. Zonder Kelvin-sensing is de fout meestal stroomafhankelijk en frustrerend inconsistent over verschillende bouwsels.

Als het doel snelle transiëntcaptatie omvat, kan zware filtering de evenementen verbergen die je probeert te meten; als de filtering te licht is, kan schakelenrimpel de meting domineren. De keuze van de weerstand interageert met filtering omdat het de signaalamplitude ten opzichte van:

• rimpel

• oppikking

• ADC-ruis.

Een gestructureerde gevoeligheidscontrole kan veel van wat mensen hopen dat simulatie biedt, leveren, met minder verborgen aannames en meer actiegerichte cijfers.

Voor elke kandidaat R, bereken:

• V_SHUNT bij I_MAX

• P_SHUNT bij I_MAX

• geschatte temperatuurstijging (verpakking + kopergebied + luchtstromingsaannames)

• verwachte fouttermen (offset, drift, ADC-kwantisatie en ruis).

Een pragmatische aanpak is het selecteren van de kleinste weerstand die nog steeds een stabiele meting oplevert over temperatuur- en operationele ruisomstandigheden, inclusief het gedrag bij lichte belasting. Dit zorgt ervoor dat je in een positie belandt die efficiëntie in evenwicht houdt met meetvertrouwen, en het verkleint de kans op een late verrassing waarbij de nauwkeurigheid er koud op de bank goed uitziet maar verslechtert na opwarming of zodra de eenheid in zijn behuizing is verzegeld.

Vermogensverlies en thermisch ontwerp

Elektrische verliezen inschatten in echte bedrijfsomstandigheden

Een shuntweerstand converteert elektrische energie op een zeer voorspelbare manier in warmte, en die voorspelbaarheid is geruststellend, totdat echte bedieningsmodi bovenop elkaar beginnen te stapelen. Begin met de basisrelatie: P = I²R.

Voorbeeldbasis: 5 A door 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Die 0,25 W is een startreferentie voor discussie, geen stoppunt, omdat temperatuurstijging en langdurige weerstandbewegingen meestal de ongemakkelijke verrassingen veroorzaken die later tijdens validatie optreden.

Gebruik de hoogste continue stroom die het product realistisch kan houden, breid deze vervolgens uit voor de dagelijkse realiteiten die ingenieurs soms wensen kleiner waren: tolerantie, calibratie-offsets, fout van de regelinglus en variatie in de voeding.

Evalueer ook hoge-stroom bedrijfsmodi van langere duur, omdat herhaalde stroombelastingen die enkele seconden aanhouden, kunnen bijdragen aan opwarming op een manier die lijkt op continue werking in plaats van een korte transiënt gebeurtenis.

In veel builds is de zware combinatie geen enkel gegevensblad item; het is hoge belasting plus warme omgevingslucht plus verminderde luchtstroom plus naburige warmtebronnen.

Voor gepulseerde, gezaagde, bidirectionele of regeneratieve stromen, bereken de opwarming van de RMS-stroom: P = I_RMS²R.

Piektstroom kan erg hoog lijken op meetplots, maar langdurige opwarming wordt voornamelijk bepaald door RMS-stroom (I_RMS) over tijd.

Een herhaalbaar faalpatroon toont zich wanneer validatie zich richt op pieklimieten terwijl een hoge dutycycle stilletjes bijna continue opwarming produceert.

Gebruik de worst-case weerstandwaarde bij het inschatten van de bovengrens van vermogen. Begin met tolerantie, voeg vervolgens de weerstandverschuiving toe die wordt gestuurd door de TCR van de shunt naarmate de lichaamstemperatuur stijgt.

Zelfs wanneer het vermogen onder de naamplaatwaarde ligt, kan zelfopwarming de meting nog steeds vervormen door: (a) weerstandsdift, en (b) thermische gradiënten die in de sens-routing en beëindigingen lekken.

Een conservatieve veronderstelling die vaak tijd bespaart, is dat het lichaam van de shunt heter draait dan een nabijgelegen bordsensor aangeeft, vooral wanneer de shunt dicht bij andere warme componenten zit.

Vertaal watt naar temperatuurstijging en materiaaldstress

Een vermogensgetal op zichzelf is slechts een gedeeltelijk verhaal; dezelfde dissipatie kan saai zijn op een grote koperen oppervlakte en problematisch in een dichte lay-out binnen een verzegelde doos.

De praktische vraag wordt: welke temperatuur bereiken het shuntelement en de beëindigingen bij hoge omgevingstemperatuur, zwakke luchtstroom en nabijgelegen warmtebronnen, en hoe herhaalbaar is dat resultaat tussen eenheden?

Gegevensbladen vermelden vaak een nominale kracht bij een referentie omgeving (vaak 70°C) en verlagen vervolgens het toegestane vermogen boven dat punt.

Controleer waar de werkelijke "omgeving" van de behuizing landt tijdens bedrijf, omdat de lucht in de behuizing vaak goed boven de kamertemperatuur stijgt en sterk kan variëren met de plaatsing.

Nabijgelegen warmtebronnen om rekening mee te houden zijn: batterijen; inductoren; vermogen MOSFET's; gelijkrichters; hete regelaars.

Voor oppervlak gemonteerde shunts, draagt de PCB-koper vaak het meeste van de warmte weg. Temperatuurstijging kan aanzienlijk variëren met koperen gebied, koperdikte, vlakkoppeling en thermische via-dichtheid.

Late routeringswijzigingen die koper voor het gemak afsnijden, hebben de gewoonte om hete plekken en drift te produceren waar niemand in de planning op hoopte.

Een workflow die de neiging heeft rustiger aan te voelen tijdens de opstart is om vroege genereuze koper te reserveren en dit pas te verlagen nadat metingen hebben aangetoond dat het thermische gedrag goed blijft.

Werken onder een goedgekeurd stroomniveau voorkomt onmiddellijke schade, maar belooft geen stabiele detectie. Veel producten degraderen eerst geleidelijk: de weerstand kruipt omhoog, de kalibratie verschuift en de beschermingsdrempels dwalen.

Vanuit een betrouwbaarheidsperspectief verloopt de selectie van shunts vaak soepeler wanneer deze wordt gekaderd rond nauwkeurigheidsbehoud en driftgedrag, waarbij wattage wordt behandeld als één invoer in plaats van de hele beslissing. Dat kader vermindert de frustratie van een ontwerp dat een snelle functionele test doorstaat, maar later moeite heeft met soak, herhaalbaarheidstests of veroudering in het veld.

Definieer Headroom Met een Duidelijk Temperatuur- en Driftdoel

Een algemene vuistregel is 2× continue vermogensheadroom, maar een meer verdedigbare benadering koppelt headroom aan de toegestane temperatuurstijging en toegestane drift.

Als nauwkeurigheid van de levensduurmeting een ontwerpgdoel is, kies dan de shunt zodat de temperatuurstijging in een steady-state gematigd blijft bij maximale continue belasting, in plaats van zwevend nabij het steile gedeelte van de afschalingscurve.

Deze keuze vermindert ook de spanningen op soldeerverbindingen door cyclische verwarming, wat een van die problemen is die aanvankelijk goed kan aanvoelen totdat het plotseling een laat-in-de-fase debug-ziek wordt.

Voor Overbelasting en Korte Evenementen, Gebruik Energien en Thermische Cycli Denkmethoden

Korte pulsen kunnen een continue rating overschrijden zonder onmiddellijke storing, maar laten nog steeds een permanente weerstandverschuiving achter.

Voor motoraanslagen, inrush, of batterij foutstromen, evalueer de pulsstress met energie: E = ∫ I²R dt.

Wanneer datasheets pulse/overload grafieken bieden, gebruik deze met de daadwerkelijke pulsbreedte en duty cycle. Wanneer grafieken ontbreken of vaag zijn, behandel dan herhaalde pulsen als een thermisch cycling scenario in plaats van een enkel gebeurtenis stunt.

Een shunt kan een enkele foutpuls tolereren en nog steeds verouderen onder herhaalde stress. Herhaling leidt vaak tot langzame offsetdrift, intermitterende metingen door soldeervermoeidheid, of subtiele padverkleuring.

Versnelde cyclustests die vroeg worden uitgevoerd, kunnen later veel onzekerheid wegnemen, en ze betalen vaak emotioneel terug, met minder mysteries als 'het faalt alleen soms' tijdens systeemvalidatie.

Valideer Met Stressvolle Temperatuurtests en Eenvoudige Gezondheidscontroles

Berekeningen verkleinen de kandidaten, en benchvalidatie onthult wat de behuizing, luchtstroom en lay-out werkelijk doen. Voer uit op maximale realistische belasting tot de temperaturen stabiliseren, herhaal dit over temperatuurextremen, en vergelijk de voor- en na-test weerstand en meetstabiliteit na afkoeling.

Volg deze gezondheidsindicatoren tijdens en na testruns:

• Offsetdrift die in de loop van de tijd omhoogt trendt bij een vaste stroom.

• Soldeerverbindingen die merkbaar warmer worden dan het weerstandlichaam of de aansluitingen.

• Verkleuring van de printplaat of verontreiniging van flux die donkerder wordt nabij de pads.

• Intermitterende metingen tijdens tappen, trillingen of thermische cycli.

Foutgedragingen Dit Werkproces Probeert Te Voorkomen

Het risico neemt toe naarmate de shunt zijn thermische limiet nadert en de faalkenmerken vallen gewoonlijk in een paar herkenbare categorieën:

• Weerstandsdrift die zich rechtstreeks omzet in meetfout.

• Soldeervermoeidheid en padbeschadiging door thermische cycli die intermitterende of ruisachtige metingen produceert.

• Oververhitting die leidt tot open/kort evenementen, waardoor beschermingsfuncties worden uitgeschakeld of secundaire schade elders wordt veroorzaakt.

Een grondige dissipatiewaardering eindigt met aangetoond marge in temperatuurstijging en driftgedrag, in plaats van te stoppen bij een wattageberekening.

Materiaalkeuze en Shunt-Bouwstrategie

Shuntnauwkeurigheid komt meestal voort uit twee brede thema's: hoe de weerstand zich gedraagt terwijl het onderdeel opwarmt, en hoe goed de meetopstelling parasitaire invloeden voorkomt die de meting binnensluipen. In de praktijk helpt het om de shunt te beschouwen als meer dan een weerstandsymbool op een schema; het gedraagt zich als een kleine thermische structuur met mechanische interfaces en koperen geometrieën die de cijfers stilletjes kunnen beïnvloeden.

Dominante foutenbronnen: temperatuurstijging; verbinding/contactweerstand; lay-out-gedreven inductantie.

Wanneer een ontwerpteam verrast is door een driftende stroommeting, is het zelden omdat de wet van Ohm is gestopt met werken. Het is vaker omdat de thermische en fysieke implementatie gedragingen heeft toegevoegd die tijdens de schema-review gemakkelijk te negeren waren, en die daarna moeilijk te negeren zijn op de bench.

Materiaalkeuze

Een praktisch selectiecriterium is een lage temperatuurcoëfficiënt van weerstand (TCR). Legeringen zoals manganin en constantan worden vaak gebruikt omdat hun weerstand slechts licht verschuift wanneer de temperatuur stijgt. Dat gedrag past bij de realiteit dat een shunt bedoeld is om vermogen af te voeren, soms continu, en zelfs bescheiden wattages kunnen de temperatuur voldoende verhogen om de meting te beïnvloeden.

Het helpt ook om te plannen voor “zelfverwarming” als een normale bedrijfsmodus in plaats van een uitzondering. Als de TCR van de legering hoger is, verandert de weerstand tijdens een constante belasting, en de gemeten stroom kan lijken te fluctueren, zelfs terwijl de werkelijke stroom constant is. Dat soort langzame drift kan vooral irritant zijn tijdens validatie omdat het lijkt op een probleem met de meetapparatuur totdat het thermische verhaal duidelijk wordt.

Veelvoorkomende verkeerde diagnoses voor trage stroomdrift na een belastingstoepassing: ADC-ruis; versterker-offset; kalibratiefout.

Bij een typische opstelling op een werkbank is het routine om de weergegeven stroom tientallen seconden te zien driften na een stapverandering, en daarna weer te stabiliseren zodra de shunt en zijn koper eindelijk in thermisch evenwicht komen. Het eerste keer dat je dat gedrag ziet, kan aanvoelen als een spookprobleem, maar het verdwijnt vaak zodra temperatuurstijging en warmteflux als eersteklas ontwerpeisen worden behandeld.

Verwarming gaat niet alleen over de gemiddelde temperatuurstijging; gradiënten over het lichaam van de shunt en zijn aansluitingen kunnen de herhaalbaarheid verstoren. In compacte printplaten kan het ene uiteinde van de shunt warmte afvoeren naar een grote koperen laag of luchtstroom opvangen, terwijl het andere uiteinde relatief heet blijft. Die ongelijke temperatuurverdeling kan leiden tot subtiele verschuivingen in weerstand en in de lokale EMF's en contactgedrag die de meetdraden proberen te negeren.

Om resultaten minder kwetsbaar te laten aanvoelen tussen verschillende constructies, is het meestal gunstig om warmte op een voorspelbare manier te verspreiden:

• Zorg voor voldoende oppervlakte van koper voor stroomdraging en voor warmteverspreiding.

• Vermijd montagemethoden (steunen, klemmen, behuizingsribben) die de ene kant meer afkoelen dan de andere.

• Houd de thermische omgeving rond beide uiteinden van de shunt zo symmetrisch mogelijk zoals het mechanisch ontwerp toelaat.

Zelfs een legering met een zeer lage TCR heeft grenzen. Als het werkingspunt grote temperatuurfluctuaties veroorzaakt, omdat de shunt te klein is, de luchtstroom inconsistent is of het warmteafvoer zwak is, zijn sommige drift en lange stabilisatie na belastingveranderingen simpelweg wat de natuurkunde voortbrengt. Ontwerpen zodat de shunt “minder heet loopt dan hij zou kunnen” levert vaak kalmere cijfers en minder frustrerende debug-sessies op.

Constructie

Het kiezen van een goede legering voltooit zelden de klus. Constructie- en verbindingsdetails domineren vaak omdat het shunt-signaal meestal in het millivolt-bereik ligt, waar kleine parasieten beginnen te concurreren met de gemeten hoeveelheid.

In dat millivolt-regime is er niet veel nodig voor extra serieweerstand om relevant te zijn: soldeerfillets, via's, connectorcontacten en koperen vernauwingen kunnen allemaal spanningsval toevoegen die eruit zien als echte shuntspanning, tenzij de sensoren zorgvuldig zijn gerangschikt. Dit is een van die gebieden waar ingenieurs zich zeker kunnen voelen bij het bekijken van een schema en dan minder tevreden zijn na de montage, omdat het schema het fysieke stroompad dat de PCB en connectors creëren, weglaten.

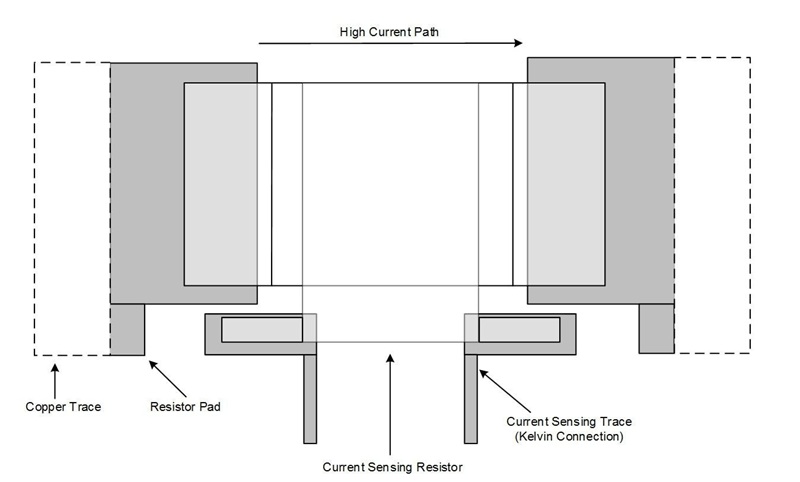

Een vierpolige (Kelvin) shunt, of op zijn minst een voetafdruk die stroom- en meetverbindingen scheidt, levert over het algemeen betrouwbaardere resultaten op dan een tweepolige pick-up. De bedoeling is eenvoudig: meet de spanning over het weerstands-element zelf, niet over de verbindingen en het koper dat wordt gebruikt om de belastingstroom te dragen.

Bij hoge stroom kunnen zelfs fracties van een milliohm in serieweerstand millivolts aan extra spanningsval creëren. Wanneer die extra spanningsval zich in het meetpad bevindt, kan het zich in hetzelfde bereik als het beoogde shunt-signaal bevinden en de afgeleide stroom vervormen. Veel ontwerpen die op papier goed lijken, eindigen met een hoge aflezing of driften omdat de fysieke implementatie per ongeluk verborgen weerstand binnen het gemeten gebied heeft opgenomen.

Kelvin-sensing levert wat het belooft alleen wanneer de meetsporen zijn verbonden met de bedoelde elektrische grenzen. Meetpads werken het best wanneer ze de spanning direct aan de randen van het weerstands-element oppikken, niet ergens langs het hoge-stroom koper dat ook de belastingstroom en de bijbehorende IR-val draagt.

Layouthabit die de kans op onaangename verrassingen vermindert:

• Plaats Kelvin meettaps dicht bij de randen van het weerstands-element.

• Leid de meetsporen als een strakke differentiële paar.

• Houd het meetpaar weg van schakelnodes en lawaaierige stroomlussen.

• Leid het meetpaar rechtstreeks terug naar de ingang van de versterker zonder hoge-stroomsegmenten te delen.

Het behandelen van het meetpaar als een instrumentatiesignaal, in plaats van zomaar een andere net, leidt vaak tot stabielere metingen bij variaties in de productie, herwerk en veroudering van connectoren. Die stabiliteit is moeilijk te overschatten tijdens de laatstadium debug, wanneer tijdsdruk elke twijfelachtige millivolt persoonlijk doet aanvoelen.

Dynamische belastingen: Inductantie als de stille extra spanningsfactor

Bij dynamische stroom wordt inductantie vaak de dominante bron van meetfout. De gemeten shuntspanning is niet puur I × R_shunt. Wanneer de stroom snel verandert, voegt een inductieve term, V_inductief = L(di/dt), toe of trekt af van de resistieve daling. Bij snel schakelende kracht-elektronica kan de inductieve bijdrage de resistieve bijdrage overschrijden tijdens schakelmomenten, wat ervoor kan zorgen dat directe metingen er foutief uitzien, zelfs wanneer het metingscircuit precies functioneert zoals gebouwd.

Een implicatie die teams vaak verrast: een shunt-configuratie kan er op gelijkstroom nauwkeurig uitzien en er vervolgens onnauwkeurig uitzien in een PWM-omgeving. In veel gevallen rapporteert het circuit simpelweg de fysica van het stroompad, inclusief de parasitaire inductantie, in plaats van een rekenfout te maken.

Laag-inductieve shunts verminderen de lusoppervlakte door brede, platte stroompaden en symmetrische geometrie. Die constructie vermindert parasitaire inductantie en verlaagt de grootte van di/dt-artifacten. In praktische ontwerpen verplaatsen een paar geometrische keuzes het naald consistent richting herhaalbaarheid:

• Symmetrische stroominvoer en -uitvoer rond het resistieve element.

• Korte, directe stroompaden met minimale lusoppervlakte.

• Brede geleiderdoorsneden die smalle vernauwingen nabij de shunt vermijden.

Wanneer PWM-randen snel zijn, doen deze fysieke keuzes vaak meer voor meetstabiliteit dan kleine aanpassingen in de nominale weerstand, en dat kan tegenintuïtief aanvoelen totdat de eerste keer dat een layoutwijziging wat leek op een analoog front-end probleem oplost.

Wanneer (di/dt) hoog is, vermindert het plaatsen van de signaalsensor dichter bij de Kelvin-punten het oppikken en voorkomt het het vergroten van de sensorlusoppervlakte. Strakke differentiële routing helpt om dezelfde reden. Filtering wordt dan een bewuste keuze in plaats van een bijzaak, omdat schakelmomenten kunnen aliasen binnen de meetbandbreedte en metingen kunnen creëren die er ruisachtig, schokkerig of misleidend uitzien.

Meetdoelopties (kies vroeg, omdat dit layout- en analoge beslissingen in verschillende richtingen aandrijft): gemiddelde stroom voor vermogensmonitoring, beperk de bandbreedte zodat randen worden verzwakt en het scherm stabiliseert; piek/transiënte stroom voor bescherming, houd de bandbreedte hoger terwijl lage inductantie en zorgvuldige lay-out worden benadrukt om valse trips te verminderen.

In de dagelijkse engineeringtermen voelt het ontwerp soepeler aan wanneer het team vroeg overeenkomt of het elektrische snelle stroominformatie of energiek nauwkeurige stroominformatie wil. Die twee doelen kunnen beide geldig zijn, maar ze gedijen zelden onder dezelfde shuntgeometrie, versterkerbandbreedte en filterstrategie.

Mechanische en Veiligheidsfactoren

Mechanische uitvoering bepaalt of theoretische prestaties standhouden zodra het product wordt blootgesteld aan hitte, trillingen, hantering en tijd. Elektrische nauwkeurigheid kan worden geoptimaliseerd in schema's en spreadsheets, maar de stabiliteit in de echte wereld en veilig gedrag worden vaak bepaald door mechanische en thermische realiteiten die soms gemakkelijk te onderschatten zijn totdat een prototype "anders gaat handelen" op de werkbank.

Thermisch Beheer en Hitte-gedreven Meetfout

Hoge-stroom shunts zetten kleine spanningsdalen om in hitte, en die hitte heeft een herhaalbaar pad nodig om zich te verspreiden en het systeem te verlaten. Een inconsistente thermische weg kan meetvariatie en drift veroorzaken. Deze effecten worden vaak het meest merkbaar tijdens belastingveranderingen, veranderingen in de temperatuur van de behuizing en opwarmperiodes van het systeem.

Een shunt kan elektrisch gezond lijken in isolatie en toch driften zodra deze is ingebed in een te kleine of onhandige koperen structuur. In de praktijk wordt het omliggende koper een onderdeel van de thermische omgeving van de shunt en een onderdeel van het stroomdistributienetwerk.

Veelvoorkomende bijdragers aan onverwachte verwarming zijn meestal alledaags, wat de reden is waarom ze door beoordelingen glippen: een enkele vernauwde sectie, een via-bottleneck, of een laagtransitie die de stroomdichtheid concentreert.

Aanbevolen lay-out tactieken:

• Brede, dikke koperen vlakken op hoge-stroomsegmenten

• Korte, directe stroompaden met minimale vernauwingen

• Meerdere via's voor laagtransities om zowel stroom als hitte te distribueren

• Sensoroppikpunten geplaatst om parasitaire weerstand in hoge-stroom koper te vermijden

Wanneer printplaten terugkomen uit het laboratorium met mysterieuze drift, traceert het vaak naar één over het hoofd geziene vernauwing die de echte verwarming wordt, en de temperatuur van de shunt net genoeg opwarmt om metingen tijdens echte belasting te beïnvloeden.

Als luchtstroom incidenteel is in plaats van gedefinieerd, kan de temperatuur van de shunt veranderen met de oriëntatie van de behuizing, ventilatiewijzigingen of hoe strak kabels nabij de printplaat worden geleid. Dat soort variabiliteit kan frustrerend zijn omdat het kalibratiegedrag creëert dat zich onvoorspelbaar aanvoelt van de ene opstelling naar de andere, zelfs wanneer er niets voor de hand liggends elektrisch is veranderd.

Een kleine heatsink, een gecontroleerd luchtstroomkanaal of een opzettelijke thermische contactstrategie kan het temperatuurprofiel herhaalbaar maken. Herhaalbaarheid is vaak waardevoller dan het najagen van de laagst mogelijke temperatuur, omdat calibratie en controlegedrag profiteren van consistentie.

Situaties waarin de piektemperatuur belangrijker is dan het gemiddelde:

• Motorbesturingen met PWM-belastingsdynamiek

• Solenoïde of actuator pulsen

• Inrush-gebeurtenissen en snelle stroomtransiënten

• Duty-cycled industriële belastingen

Het ontwerpen alleen rond steady-state thermische getallen kan intermitterende drift veroorzaken tijdens duty-cycle overgangen, wat vaak het moment is wanneer controle-lussen het meest gevoelig zijn en wanneer “bijna correcte” metingen operationeel ongemakkelijk worden.

Temperatuurgradiënten over verschillende metalen kunnen microvolt-niveau offsets creëren, en die offsets zijn niet langer academisch wanneer het signaal van belang slechts tientallen millivolts is. Lay-out symmetrie is hier niet esthetisch; het is een meetmethode die de thermische EMF-ongelijkheid vermindert.

Praktische symmetrie gewoonten:

• Leid de senssporen als een gematcht paar met vergelijkbare lengte en geometrie

• Houd de kopermassa en thermische blootstelling vergelijkbaar op beide senspaden

• Vermijd het plaatsen van één sensleiding dicht bij lokale warmtebronnen terwijl de andere in een koelere regio blijft

Warmtebronnen die vaak één kant van een senspaar vervormen:

• MOSFET's

• Inductoren

• Gelijkrichters en diodes

• Regelaars met hoge dissipatie

Een patroon dat herhaaldelijk verschijnt tijdens het debuggen is dat de offset die niemand kan uitleggen vaak correleert met temperatuurstijgingen op de printplaat en vervaagt zodra de sensroutering en thermische blootstelling meer in balans zijn.

Tolerantie, Stabiliteit en Spanningsstress

Initiële tolerantie beïnvloedt het startpunt, maar de langdurige nauwkeurigheid wordt vaker gevormd door hoe de weerstand verschuift met temperatuur, vermogensdichtheid en mechanische beperkingen die subtiel het thermische profiel gedurende maanden of jaren veranderen. De shunt drijft zelden alleen; de omringende structuur en procesdetails sturen vaak de uitkomst.

Een strakke tolerantie shunt kan de initiële versterkingsspreiding verminderen, maar de systeemversterking weerspiegelt nog steeds de volledige signaalketen. Het is gebruikelijk om productvariatie te zien die minder wordt aangedreven door de nominale shuntwaarde en meer door consistente, kleine assemblageverschillen die optellen.

Systeemniveau bijdragers aan versterkingsfout:

• Offset van de versterkerinvoer en biasstromen

• Drift van de ADC-referentie en temperatuurgedrag

• Weerstand toegevoegd door senspadroutering en verbindingen

• Contactweerstand bij connectoren of businterfaces

• Variatie in koperdikte en platingverschillen

• Soldeervolume en filletgeometrie rond de uiteinden

Footprint ontwerp en plaatsing van de senspick-up kunnen worden afgestemd om de gevoeligheid voor soldeerfillets en contactgeometrie te verminderen. Deze benadering levert vaak meer voorspelbaar gedrag van partij tot partij op dan simpelweg het specificeren van een striktere nominale shunt tolerantie en hopen dat de rest van de opbouw ideaal presteert.

Lage TCR beperkt beweging van de weerstand met temperatuur, en een lage vermogenscoëfficiënt vermindert beweging van de weerstand met toegepaste vermogensdichtheid. Het ongemakkelijke deel is dat zelfverwarming belastingafhankelijk is, niet constant, zodat drift belastingafhankelijk kan worden, effectief een stille nonlineariteit die controle-algoritmes misschien niet anticiperen.

Voorwaarden die vaak belastingafhankelijke drift onthullen:

• Bediening met een breed dynamisch bereik

• Herhaalde pulserende belastingen

• Gesloten-lus controle dat veronderstelt dat de stroomfeedback lineair is

Een duurzame strategie is om de shunt als thermisch actief te beschouwen en de temperatuurstijging per ampère te verminderen door middel van koper spreiding, voorspelbare luchtstroom en gedisciplineerde componentplaatsing, in plaats van alleen te vertrouwen op een datasheet-verbetering die mogelijk niet vertaalt zodra de thermische context op bordniveau dominant is.

Zelfs als de shuntval klein is, kunnen het element en zijn aansluitingen zich op een hoog gemeenschappelijk potentieel bevinden. Dat betekent dat werkspanningslimieten, het gedrag van het isolatiesysteem en creepage/reinheid op bordniveau moeten worden geëvalueerd, niet afgeleid van de millivolt meting.

Ontwerpevaluaties die expliciet moeten worden uitgevoerd:

• Maximale werkspanning over het element en het isolatiesysteem van het pakket

• Creepage en clearance volgens de toepasselijke norm en vervuilingsgraad

• Netheid van de printplaat en resten die de effectieve creepage kunnen verminderen

• Fysieke plaatsing ten opzichte van vervuilingsbronnen en geleidende puinpaden

Verontreinigingsfactoren die teams later vaak verrassen:

• Stofophoping in luchtstroompaden

• Condensatie tijdens opslag of transport

• Fluxresten en ongelijkmatige schoonmaakdekking

Wanneer lekkageproblemen in het veld willekeurig lijken, is de onderliggende oorzaak vaak een voorspelbare combinatie van plaatsing, residu en omgeving die pas duidelijk wordt nadat retouren zijn gecorreleerd met details van het productieproces.

Duurzaamheid onder echte mechanische stress

Shunts worden vaak ingezet waar warmte, trillingen en herhaalde stroomcycli samenkomen. Het is verstandig om aan te nemen dat deassemblee buigingen, schokken en thermische uitzettingsverschillen zal ervaren, zelfs als het product als stationair wordt gepresenteerd, omdat verzending, installatie en onderhoud nog steeds mechanische gebeurtenissen met zich meebrengen.

De afwerking van de aansluiting en beschermende coatings moeten overeenkomen met de verwachte atmosfeer. Corrosie faalt niet altijd dramatisch; het kan stilletjes milliohm-niveau veranderingen introduceren die de kalibratie door de tijd heen beïnvloeden, wat erg vervelend kan zijn omdat firmware filtering de drift misschien minder duidelijk maakt zonder de fout daadwerkelijk te verwijderen.

Omgevingen die corrosiemechanismen versnellen:

• Industriële dampen en chemische blootstelling

• Wegzout en zout lucht van kustgebieden

• Hoge luchtvochtigheid en frequente condensatiecycli

Grote shunts kunnen zich gedragen als starre verankeringen. Tijdens thermische cycli kan die starheid soldeerverbindingen belasten, vooral nabij randen van de printplaat, schroefpunten of gebieden die buigen tijdens de montage. Falen verschijnt vaak waar massa en trillingen samenkomen, niet noodzakelijk waar de stroomdichtheid het hoogst is.

Mechanische betrouwbaarheid maatregelen:

• Voeg mechanische ondersteuning toe waar het past binnen het assemblageconcept

• Volg het aanbevolen landpatroon om het natte gebied en de filletvorm te beheersen

• Vermijd het overspannen van gebieden van de PCB die buigen tijdens installatie of vastdraaien

• Houd zware onderdelen weg van bekende flexpunten wanneer er vrijheid in indeling is

Veldretouren versterken vaak een eenvoudige realiteit: scheuren ontstaan meestal waar stress zich concentreert, en stress concentreert zich waar de stijfheid abrupt verandert.

Voor ruwe omgevingen profiteert de componentselectie van cycli- en trillingsprestatiedata die echte kwalificatiemethoden weerspiegelt. Mitigaties zoals stansen of ondervulling kunnen helpen in sommige ontwerpen, maar ze kunnen ook nieuwe thermische of stressproblemen creëren als ze worden toegepast zonder bijwerkingen te bevestigen.

Benaderingen die vaak samen worden geëvalueerd:

• Componenten met gevalideerde thermische cycli- en trillingsdata

• Ondervulling of stansen na bevestiging dat warmte niet gevangen blijft

• Mechanische beperkingen die voorkomen dat nieuwe stressverhogers ontstaan

Testplanningsdetails die valse zekerheid verminderen:

• Temperatuurcycli met gevoede belasting, niet alleen onbelaste cycli

• Meting van drift tijdens duty-cycle overgangen

• Inspectie op soldeerkruipen en micro-scheuren na cycli

Onbelaste thermische tests kunnen er schoon uitzien terwijl ze drift met betrekking tot de stroomcoëfficiënt en belastingvormige mechanische effecten missen die alleen verschijnen wanneer de stroom daadwerkelijk stroomt.

Veiligheid, Compliance en Fail-Safe Gedrag

Veiligheid wordt bepaald door wat het systeem doet wanneer er iets verkeerd gaat, niet alleen door de geprinte classificatie van de component. Een stroomdetectieketen die voorspelbaar reageert onder foutcondities produceert doorgaans rustigere uitkomsten in het veld en duidelijkere diagnostiek tijdens de service.

Onderdelen met erkende veiligheidscertificeringen kunnen de compliance-onzekerheid verminderen en verbeteren meestal de traceerbaarheid. Toch is certificering geen kortere weg rond systeemverificatie omdat kruip, afstand en thermische omstandigheden eigenschappen zijn van het geassembleerde product en zijn indelingskeuzes.

Compliance en verificatie-items die systeembezit blijven:

• Kruip en afstand op bordniveau

• Temperatuurstijging in de echte behuizing en luchtstroomconditie

• Afstand rond verontreinigingen en residuen

• Fabricagecontroles die aangenomen netheid en afstand behouden

Ga ervan uit dat de shunt open kan falen, naar boven kan afdrijven of onderbroken verbindingen kan ontwikkelen. In een regelsysteem kan een open shunt foutief worden geïnterpreteerd als geen stroom, wat kan leiden tot een verhoogde vraag naar aandrijving en een ongecontroleerd gedrag creëren.

Foutgedragingen die het plannen waard zijn:

• Open-circuit shunt of opgeheven aansluiting

• Geleidelijke weerstand drift die stroommetingen vertekent

• Intermittente contact onder trillingen of thermische uitzetting

• Schade aan de sensorleiding of afwijkingen in de ADC-ingang

Detectie- en mitigatiepatronen die vaak worden gebruikt:

• Plausibiliteitscontroles ter vergelijking van de opgedragen vs. gemeten respons

• ADC-saturatie monitoring en bereik sanity checks

• Time-out-gebaseerde foutvergrendeling voor onbetrouwbare metingen

• Gedefinieerd de-energize gedrag wanneer sensing onbetrouwbaar wordt

Systemen die overgaan naar een voorspelbare de-geënergiseerde staat onder fouten in sensing zijn over het algemeen gemakkelijker te valideren en te vertrouwen dan systemen die proberen door te gaan met functioneren op onduidelijk feedback.

Bied testpunten of ingebouwde diagnostics aan zodat fouten geïsoleerd kunnen worden zonder risicovolle metingen nabij hoogstroom- of hoogspanningspunten. Serviceteams bewegen meestal sneller wanneer het ontwerp een duidelijke methode biedt om te bevestigen of de sensorketen intact is, en die snelheid vermindert vaak secundaire schade door herhaaldelijk trial-and-error werk.

Servicvriendelijke ontwerpeisen:

• Toegankelijke testpunten voor sens spanning en referentie controles

• Ingebouwde zelftest-haken of kalibratie-terugkoppelingen waar mogelijk

• Duidelijke isolatiestappen die sensorfouten van belastingfouten scheiden

• Documentatie die gemeten knooppunten verbindt met verwachte waardes onder veilige omstandigheden

Mechanische en veiligheidsfactoren zijn het praktische pad waarlangs nauwkeurigheid, stabiliteit en veilig gedrag in de loop van de tijd aanhouden. Betrouwbaardere stromen-sens ontwerpen beschouwen de shunt eerst als een thermisch-mechanisch element en als een ideaal weerstandselement op de tweede plaats, en stemmen dan de lay-outsymmetrie, isolatiediscipline, contaminatiecontrole, en fail-safe logica af op die echte operationele context.

Berekening Voorbeelden

Shunt-gebaseerde stroomdetectie lijkt op papier schoon, en de vergelijkingen veroorzaken zelden problemen op zich. Wat mensen later vaak verrast, is hoe snel een correcte elektrische waarde er anders uit kan zien zodra temperatuurstijging, montagemoeite, koperweerstand en connectorgedrag de situatie binnentreden. Bij dagelijks ontwerppwerk is de meest bevredigende shuntkeuze meestal degene die voorspelbaar blijft over warmte, assemblagevariaties, en bedradingsparasitics terwijl het nog steeds een signaal produceert dat de analoge frontend probleemloos kan lezen.

Neem aan dat de volle schaalstroom 100 mA is en de doel-sens spanning 50 mV. Dat spanningsniveau voelt meestal comfortabel aan omdat het boven de gebruikelijke offset- en ruisvloeren ligt, zodat het systeem niet gedwongen wordt om naar resolutie te zoeken.

Elektrische Setup en Berekening:

• Weerstand: R = 0.05 / 0.1 = 0.5 Ω

• Volle schaal shunt dissipatie: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW lijkt bijna te klein om om te geven, maar het is moeilijk te negeren hoe vaak echte hardware warmer eindigt dan in de vroege spreadsheet werd aangenomen. Het kiezen van een groter vermogen (bijvoorbeeld 0.25 W) voelt vaak op een goede manier conservatief: het verlaagt de temperatuurstijging, vermindert weerstandsdrift, en geeft ademruimte wanneer het systeem niet ideaal functioneert.

Scenario's die vaak de goedaardige vermogensveronderstelling rekken: hete behuizingen, nabijgelegen warmtebronnen, verminderde convectie, langdurige foutstroom door firmware- of belastingproblemen.

Op dit stroomniveau is zelfverwarming meestal niet de dominante foutterm, en die realiteit kan vreemd geruststellend zijn: de shunt kan in orde zijn terwijl de frontend stilletjes de nauwkeurigheidsgrens instelt.

Een 50 mV volschakelsignaal is over het algemeen gemakkelijk te versterken, maar het ontwerpprofiel verbetert wanneer de offset en drift van de versterker goed onder het millivoltbereik blijven over temperatuur. Het helpt ook wanneer de uitgaande ruis na versterking de kleinste stappen die je belangrijk vindt niet vervaagt. Een veelvoorkomende frustratie in beoordelingssessies is het zien van een zorgvuldig gekozen shunt gekoppeld aan een versterker waarvan de offset-drift over temperatuur de grootste bijdrage aan het foutbudget blijkt te zijn.

Zelfs bij lage stroom kunnen aardingsfouten fouten veroorzaken die beschamend groter zijn dan de shunt-daling die je van plan was te meten. Strakke, gekoppelde routing voor de senslijnen en een schone referentiestrategie helpen om offsetwaarden te vermijden die alleen verschijnen wanneer andere subsysteemtoestanden wisselen.

Typische lay-outpraktijken die onduidelijke metingen verminderen: Kelvin-sensrouting naar het shunt-element, strakke differentiële routing, gecontroleerde retourpaden, scheiding van hoge di/dt-lussen.

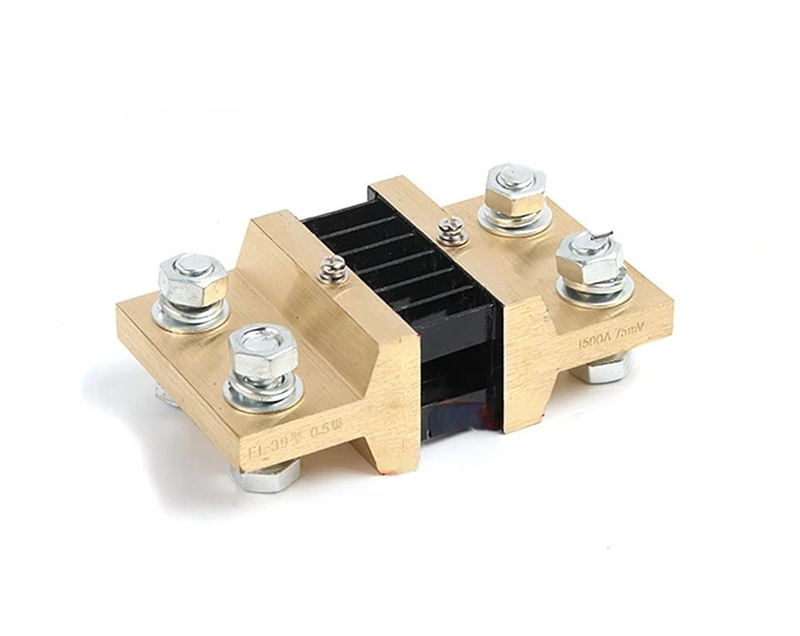

Neem aan dat de volle schaal 50 A is en een doel-sens spanning van 75 mV. De intentie hier is bekend: houd het energieverlies redelijk terwijl er nog steeds een sens signaal wordt afgeleverd dat standhoudt in een luidruchtige omgeving.

Elektrische Setup en Berekening:

• Weerstand: R = 0.075 / 50 = 0.0015 Ω

• Volle schaal shunt dissipatie: P = 50² × 0.0015 = 3.75 W

Een onderdeel met een vermogen van 5 W kan een redelijke startfilter zijn, maar het label vertelt zelden het hele verhaal. In echte constructies hangt de temperatuurstijging sterk af van hoe de shunt is gemonteerd en gekoeld, en die details kunnen de uitkomst domineren, zelfs wanneer de elektrische wiskunde flawless is.

Praktische invloeden die vaak zwaarder wegen dan het catalogusnummer: koperoppervlak en dikte, luchtstroom, montage-interface, nabijheid tot hete componenten, warmteopname van de behuizing.

Bij 50 A valt de spanning van de connectors en koper kan in dezelfde buurt als 75 mV landen, wat precies de plek is waar meetargumenten beginnen. Als de meetdraden niet direct van het shunt-element worden genomen (Kelvin-aansluitingen), zal de meting bedrading en contactweerstand omvatten die kan variëren met veroudering van connectors, oxidatie en temperatuur. Dit is een veelvoorkomende reden waarom twee eenheden die identiek leken op de bank, na installatie niet meer overeenkomen.

Zelfverhitting verschuift de weerstand volgens de TCR van de shunt, en die verschuiving toont zich als gainfout. Het ontwerp voelt meer onder controle aan wanneer thermisch gedrag als onderdeel van de meetoverdrachtsfunctie wordt behandeld, en niet als een nadenken achteraf.

Items die vaak worden opgenomen in een realistische thermische/foutcontrole: worst-case continue stroom, realistische foutduur, hete omgeving, temperatuurstijging van de behuizing, PCB-koper verspreidingsweerstand, verwarming van de connector.

Hoge-stroom transiënten kunnen inductantie en mechanische instabiliteit blootstellen op manieren die moeilijk te middelen zijn in firmware. Lage-inductantie elementstijlen (vaak metaal-elementconstructies) verminderen meetartefacten tijdens snelle stroomstappen. Mechanische stress verdient ook respect: boutkoppel, flex van de PCB, en thermische cycli kunnen de weerstand met kleine hoeveelheden verschuiven die zichtbaar worden op milliohm-niveaus.

Mechanische/structurele bijdragers die ingenieurs vaak bijhouden: koppelvariatie, stapeling van ringen, kruip in de loop van de tijd, mismatch van thermische uitzetting, trillingen.

Neem een batterijsysteem aan van 10 A full-scale en een doelmeetspanning van 100 mV. De berekeningen zijn eenvoudig, maar het gedrag in het veld is vaak niet, vooral wanneer opladen en ontladen plaatsvinden in warme compartimenten.

Elektrische Setup en Computatie:

• Weerstand: R = 0.1 / 10 = 0.01 Ω

• Full-scale shunt dissipatie: P = 10² × 0.01 = 1 W

Een onderdeel van 2 W (of hoger) vermindert vaak de temperatuurstijging en verbetert de stabiliteit, wat aansluit bij wat veel teams leren na de eerste ronde van veldgegevens: drift blijkt vaak zichtbaar wanneer zelfverhitting en temperatuur van de behuizing samenkomen. Resultaten bij kamertemperatuur kunnen werkelijk uitstekend zijn en nog steeds falen om gedrag bij verhoogde omgeving te voorspellen.

Voorwaarden die vaak drift onthullen: aanhoudend opladen/ontladen, hete inweekbehulsels, beperkte luchtstroom, aangrenzende stroomomzetters die de printplaat verwarmen.

Hogere meetspanning verbetert de signaal-ruisverhouding en vergemakkelijkt de eisen aan de versterker, maar verhoogt het machtsverlies en lokale verwarming. Lagere meetspanning vermindert dissipatie, maar legt meer last op de offset, ruis en uitvoering van de versterker. Veel robuuste ontwerpen geven de voorkeur aan een gematigde meetspanning en besteden vervolgens echte inspanning aan thermisch management, omdat het gedrag op lange termijn vaak voorspelbaarder is dan het achtervolgen van minimaal verlies.

Handelsassen die meestal samen worden beoordeeld: SNR-marge, versterker offset/drift speling, toegestane dissipatie, temperatuurstijging, mechanische verpakkingsbeperkingen.

De selectie van shunts verloopt meestal soepel wanneer de elektrische doelstellingen en de fysieke realiteit als één gekoppeld probleem worden behandeld. De volgende volgorde is eenvoudig genoeg om te herhalen, maar gedetailleerd genoeg om de problemen op te vangen die vaak laat naar voren komen.

Bereken Elektrische Doelen Eerst:

• Bereken shuntweerstand van de gewenste meetspanning: R = Vsense / IFS

• Bereken dissipatie met behulp van worst-case stroom: P = IMAX² × R

Bij het definiëren van IMAX helpt het om transiënten en foutgevallen die langer kunnen duren dan de eerste intuïtie suggereert op te nemen.

Onderdelen met een lage TCR, lage inductantie en goed beschreven driftgedrag leiden doorgaans tot kalmere debugcycli. Constructies die Kelvin-sensing, stabiele afsluitingen en herhaalbare montage ondersteunen, betalen zich meestal terug in consistentie van eenheid tot eenheid.

Onderdelenkenmerken die vaak samen worden gegroepeerd tijdens de selectie: TCR, specificatie voor langetermijndrift, opmerkingen over pulshandeling, inductantie, terminalstijl, aanbevolen landpatroon, Kelvin-mogelijkheden.

Meet of modelleer de temperatuurstijging van de shunt in de echte assemblage bij hete omgeving, met behulp van de beoogde montagemethode en koperniveau. Deze stap heeft de neiging om de factoren naar voren te brengen die ingenieurs wensen kleiner waren: luchtstroomveronderstellingen, warmteabsorptie, verwarming van de connector en koper verspreidingsweerstand.

Een constante ontwerpstandpunt is dat shunt-sensing een elektrische meting is die zich binnen een thermisch en mechanisch systeem bevindt. Ontwerpen die deze koppeling erkennen, leveren doorgaans metingen die consistent blijven over eenheden, over temperatuur en over tijd.

Conclusie

Nauwkeurige huidige meting vereist meer dan het kiezen van een weerstand die aan een simpele berekening voldoet. Shuntwaarde, vermogensverlies, temperatuurstijging, toleranties, TCR, versterkerprestaties, ADC-gedrag en PCB-indeling dragen allemaal bij aan het uiteindelijke resultaat. Door de signaalsterkte, efficiëntie, thermische limieten en foutbronnen in balans te brengen, kunnen ontwerpers stroommeet systemen bouwen die stabiel, nauwkeurig en betrouwbaar blijven onder reële bedrijfsomstandigheden.

Veelgestelde Vragen [FAQ]

1. Waarom creëert het selecteren van een extreem lage shuntspanning vaak meer meetuitdagingen dan verwacht?

Een zeer lage shuntspanning vermindert vermogensverlies en verbetert de efficiëntie, maar het maakt de meting ook kwetsbaarder voor offset van de versterker, temperatuurdrift, ADC-kwantisatiero nois, thermoelectric-spanningen en schakelaaraantastingen. Naarmate het signaal kleiner wordt, besteden deze foutbronnen een groter percentage van het meetbereik. Wat op papier efficiënt lijkt, kan uiteindelijk extra calibratie, filtering en indelingsoptimalisatie vereisen om stabiele stroommetingen te behouden over temperatuur en bedrijfsomstandigheden.

2. Waarom is de selectie van shuntweerstanden fundamenteel een afweging tussen efficiëntie en meetvertrouwen?

Het verhogen van de shuntweerstand produceert een grotere meetspanning, wat de signaal-ruisverhouding verbetert en de druk op de versterker en ADC vermindert. Het verhoogt echter ook het vermogensverlies, de temperatuurstijging en het spanningsverlies dat door de belasting wordt gezien. Het verlagen van de shuntweerstand verbetert de efficiëntie en minimaliseert verwarming, maar stelt strengere eisen aan analoge nauwkeurigheid, de kwaliteit van de PCB-indeling en digitale filtering. Succesvolle ontwerpen balanceren doorgaans beide doelstellingen in plaats van exclusief voor één te optimaliseren.

3. Waarom kan een stroommeetcircuit nauwkeurig lijken bij kamertemperatuur maar aanzienlijk afdrijven na opwarming?

Zelfverwarming verandert de shuntweerstand volgens de temperatuurcoëfficiënt van weerstand (TCR). Terwijl de stroom continu stroomt, warmen de shunt en het omringende koper geleidelijk op, waardoor de gemeten waarde verschuift, zelfs als de werkelijke stroom onveranderd blijft. Extra warmte van nabijgelegen componenten, temperatuurstijging van de behuizing en variaties in luchtstroom kunnen dit effect verder versterken. Thermisch gedrag wordt vaak een belangrijke bijdrage aan de nauwkeurigheid van metingen op lange termijn.

4. Waarom wordt Kelvin-sensing beschouwd als essentieel voor shuntmetingen met lage weerstand?

Wanneer shuntwaarden in het milliohm-bereik vallen, kan de weerstand van PCB-sporen, vias, soldeerverbindingen en connectoren vergelijkbaar worden met de shunt zelf. Kelvin-sensing scheidt het stroomdragende pad van het spanningsmeetpad, zodat alleen de spanning over het weerstands element wordt gemeten. Zonder Kelvin-verbindingen kan parasitaire weerstand stroomspecifieke fouten introduceren die variëren tussen assemblies en in de loop van de tijd verergeren door veroudering van connectoren of mechanische stress.

5. Waarom moeten berekeningen van vermogensverlies in veel toepassingen worden gebaseerd op RMS-stroom in plaats van piekstroom?

Piekstroomwaarden kunnen alarmerend lijken tijdens schakelen of opstarttransiënten, maar de warmteontwikkeling op lange termijn wordt voornamelijk bepaald door RMS-stroom. RMS-stroom reflecteert de gemiddelde energie die in de loop van de tijd aan de weerstand wordt geleverd en beïnvloedt daarom rechtstreeks de temperatuurstijging. Ontwerpen die zich alleen op piekstroom richten, kunnen thermische stress onderschatten wanneer ladingen met een hoog werkcyclus zware nabij-continue verwarmingsomstandigheden creëren.
