Verkennen van PMIC

Een PMIC (Power Management Integrated Circuit) is een speciaal IC dat een of meer voedingsinputs accepteert en meerdere gereguleerde, gecontroleerde voedingsrails produceert voor de verschillende belastingen op een bord. Die belastingen omvatten vaak processors, geheugen, RF-secties, sensoren en allerlei randapparatuur.

In plaats van discrete regelaars en supervisor-IC's over het ontwerp te verspreiden, consolideert een PMIC deze in één gecoördineerde energiebeheerder. Voor veel teams brengt deze consolidatie ook een bepaalde gemoedsrust tijdens de opstart, omdat er één plek is om te kijken wanneer rails vreemd reageren.

Processors, geheugen, RF-blokken, sensoren en andere belastingen.

Functionele scope

In echte producten gaat de bijdrage van een PMIC veel verder dan spanningsconversie. De praktische voordelen komen naar voren wanneer het fungeert als een systeemniveau energiecoördinator die verschillende verantwoordelijkheden met elkaar verbindt die natuurlijk interageren tijdens opstart, runtime belastingstappen en foutcondities.

Conversie

Een PMIC kan verschillende regelaartypen combineren zodat efficiëntiegerichte voedingsrails en geluidsgevoelige voedingsrails apart geoptimaliseerd kunnen worden. In praktische ontwerpen ligt de belangrijkste zorg vaak niet bij het genereren van de vereiste spanning, maar bij het handhaven van een stabiele spanning tijdens laadwijzigingen, opstartgebeurtenissen en andere veeleisende bedrijfsomstandigheden.

Buck-regelaars, boost-regelaars, buck-boost-regelaars en LDO-regelaars.

Een rail die er schoon uitziet bij een constante belasting kan zichtbaar gestrest raken onder echte profielen. Efficiëntie, ripple, transient response en thermische marge worden vaak nauwlettend in de gaten gehouden wanneer CPU-burststromen, RF-transmissiepulsen of sensor monsterpieken worden getest onder echte bedrijfsomstandigheden.

CPU-bursts, RF-uitzendpulsen en sensor-monsterpieken.

Distributie

Nadat rails zijn gegenereerd, dicteert een PMIC vaak hoe deze worden gedeeld, geschakeld en geïsoleerd. Dit is waar een ontwerp robuust of fragiel kan aanvoelen, vooral tijdens hot-plug, brownout en kabelgerelateerde gebeurtenissen. Wanneer distributie doordacht wordt behandeld, wordt inrush gecontroleerd, terugvoerwegen worden beperkt en is de kans kleiner dat een fout in een bordenbrede ineenstorting veranderd.

Rail inschakelingen, laadschakelaars, stroomlimitering en ideale-diode ORing voor multi-source inputs.

Detectie en supervisie

De meeste PMIC's integreren supervisors die continu de gezondheid van de rails in de gaten houden en signalen bieden die firmware en hardware kunnen interpreteren. In een laboratorium voelen deze functies snel niet meer als leuke toevoegingen, maar zoals het verschil tussen een schone debug-sessie en een dag die werd besteed aan het achtervolgen van een reset die weigert op verzoek te reproduceren.

Onder-spanning monitors, over-spanning monitors, over-stroomdetectie, thermische detectie en power-good signalering.

Een les die vaak bij ervaren opstartteams blijft hangen, is dat power-good drempels en deglitch-timing ondubbelzinnig moeten zijn. Wanneer ze vaag of slecht afgestemd zijn op het systeem, is het resultaat vaak valse resets of ghost boot-fouten die alleen verschijnen bij temperatuurhoeken, op bepaalde batterijen, of na een reeks snelle herstarts.

Besturing en sequencen

Een PMIC omvat vaak mechanismen om te bepalen hoe rails stijgen, dalen en met elkaar coördineren. Deze details komen naar voren als concrete uitkomsten: of een systeem herhaalbaar opstart, of componenten onnodige stress ervaren, en of de printplaat terugkeert naar een bekende toestand na een fout.

Sequencing, soft-start, rampvormgeving, ontlaadpaden en configureerbare inter-rail timing.

Een digitaal systeem vereist doorgaans niet alleen correcte vaste spanningen; het verwacht ook dat die rails in een bepaalde volgorde en binnen begrensde tijdsrelaties aankomen. Als de hellingen te steil, te langzaam of simpelweg verkeerd geordend zijn, kunnen interne structuren en domeinen eindigen in ongedefinieerde toestanden die verwarrend sporadisch zijn, vooral rond SRAM-retentiegedrag en de opstart van high-speed interfaces.

Interne ESD-structuren, SRAM-retentiedomeinen en high-speed interfaces.

Wat de uitkomsten in echte ontwerpen vaak vormgeeft

Wanneer een team van een blokdiagram naar een werkend prototype overstapt, hangt de selectie en configuratie van de PMIC vaak af van operationele details in plaats van marketing-specificatieniveaus. De subtiele problemen zijn degene die druk op de planning creëren, omdat ze laat aan de oppervlakte komen en zelden als een enkele, voor de hand liggende hoofdoorzaak naar voren komen.

Omgaan met snelle transiënten en dynamische belastingen

Moderne processors en RF-secties kunnen grote stroomstappen vereisen op microseconde-tijdschalen. Een PMIC kan op papier volkomen acceptabel lijken en toch drooping, overshoot of ringing vertonen zodra de regelkring, compensatieaanpak, uitgangsnetwerk en PCB-parasitics gedwongen worden om in de echte lay-out te interageren.

Drooping, overshoot en ringing.

Teams die vroege tests van de transiëntenrespons uitvoeren, doen dit vaak omdat ze de pijn hebben gevoeld van het laat ontdekken ervan. Vroege validatie kan de kans op een ongemakkelijke herontwerpcyclus involving inductors, uitgangscapacitors, compensatiecomponenten of zelfs de PMIC-keuze zelf verminderen.

Inductoren, capacitors, compensatiecomponenten en de PMIC zelf.

Sequencing als een systeembrede overeenkomst, niet als een gemak

Energie-sequencing werkt het beste wanneer het wordt behandeld als een contract over siliconenvereisten, firmwareveronderstellingen en printplaatgedrag. Wanneer de opkomtijden en power-good-timingen afwijken van wat het datasheet van de processor verwacht, of wat de firmware impliciet veronderstelt, verschijnen er vaak intermitterende opstartproblemen.

Datasheet vereisten van de processor en firmwareverwachtingen.

Wat deze problemen vooral frustrerend maakt, is hun neiging om te verdwijnen onder vriendelijke bench-omstandigheden en terug te keren tijdens temperatuur-extremen, batterij-hot-plug of marginale voedingsomstandigheden. In die omgevingen verminderen deterministische sequencing en voorspelbaar resetgedrag verrassingen en verkorten ze de debugcycli.

Temperatuurhoeken, batterij-hot-plug gebeurtenissen en brownout-achtige omstandigheden.

Beschermgedrag als een uptime en servicekosthefboom

Overstroomlimieten, thermische uitschakeling en UV/OV-beschermingen worden vaak besproken in de taal van veiligheid, maar geïmplementeerde producten ervaren ze als beschikbaarheidskenmerken. Een PMIC die de stroom op een elegante manier beperkt, fouten met voldoende duidelijkheid meldt om actie te ondernemen, en in een gecontroleerde manier herstelt, kan voorkomen dat een kleine randfout uitmondt in een volledige systeemuitval en een ondersteuningsverzoek.

Beschermmechanismen: Overstroombescherming, thermische uitschakeling, onderspanningsbescherming en overspanningsbescherming.

Voordelen van systeembetrouwbaarheid: Elegante stroombeperking, foutrapportage en gecontroleerd herstel.

Het is vaak nauwkeuriger, en eerlijker gezegd nuttiger tijdens ontwerptrade-offs, om de PMIC te beschouwen als onderdeel van de betrouwbaarheidarchitectuur van het systeem in plaats van slechts een energieconverter. Ontwerpen die goed verouderen, kiezen vaak een PMIC op basis van hoe consistent deze voorspelbare stroomtoestanden handhaaft tijdens normale werking, foutafhandeling en overgangen.

Wanneer dat perspectief serieus wordt genomen, beginnen details die gemakkelijk te bagatelliseren zijn tijdens de vroege planning anders te lezen tijdens de integratie. Gedrag van railontlading, integriteit van het power-good signaal en fouttelemetrie worden de kenmerken die een apparaat onderscheiden dat alleen in het laboratorium opstart van een apparaat dat schoon, herhaaldelijk en voorspelbaar in het veld opstart, zonder dat het engineeringteam geluk moet hebben.

PMIC-categorieën

PMIC's worden vaak gelabeld met een hoofdfunctie, maar in de verzonden hardware gedragen ze zich meestal als een compact, gecoördineerd voedingssubsystemen in plaats van een enkeldoelcomponent. Een praktische manier om PMIC-typen te sorteren is om te kijken naar (a) wat ze regelen, (b) wat ze beperken of handhaven, en (c) wat ze verbinden, loskoppelen of actief aansturen. Vanuit het perspectief van systeemopbouw is de scheidingslijn die steeds weer opduikt minder over lineaire versus switching en meer over of de PMIC gebouwd is om rail-naar-rail interactie te beheren onder veranderende belasting. Wanneer die interactie doordacht wordt behandeld, voelen borden kalmer aan tijdens stresstests; wanneer dat niet het geval is, kan hetzelfde ontwerp er goed uitzien op een benchvoeding en temperamentvol worden in een volledig samengesteld product.

Primaire functionele groeperingen

Deze blokken genereren rails, stellen bedrijfswaarden in en absorberen veranderingen in invoercondities. Ze dekken doorgaans alles van low-current stille rails tot high-current digitale domeinen.

• Linear regulation (LDO's)

• Switching regulation (buck, boost, buck-boost, inverterend, laadpompen)

• Front-end conversie en pre-regulatie (AC/DC-adapters, USB-PD sink-fasen, autovoorregelaars op sommige platforms)

Deze blokken bepalen hoe stroom mag gedragen worden door drempels te definiëren, grenzen te bewaken en te reageren op fouten. Ze leveren misschien geen watt, maar ze beslissen vaak of een systeem netjes faalt of mysterieuze falen vertoont.

• Spanningreferenties en bandgaps

• Toezichthouders, monitors en venster-comparators

• Reset-generatie, watchdog-timers en brownout-detectie

• Sequencing, tracking en foutrespons (UV/OV, overstroom, thermische respons)

Deze blokken bepalen waar energie stroomt, wanneer deze geïsoleerd is en hoe externe lasten worden aangestuurd. In echte ontwerpen zijn zij vaak waar randgevallen, hot-plug, kabelverlaging en accessoires-fouten als eerste naar voren komen.

• Power-path management

• Laadschakelaars en eFuses

• Acculaden

• Display-gerelateerde rails en drivers

• MOSFET-gatedrivers

Regelings-/conversietypen

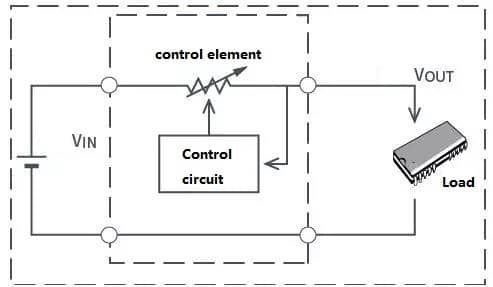

LDO's worden vaak gekozen wanneer lage outputruis, eenvoudige ontwerpprocessen en snelle kleine-signaal gedragingen gewenst zijn. Ze verschijnen frequent op RF-blokken, audiorels, precisiesensoren en ADC-referentiegerelateerde voedingen waar ripple-sporen kunnen leiden tot meetbare prestatieverlies.

Warmte is vaak een beperkende factor in de prestaties van regulators. Naarmate het verschil tussen input- en uitgangsspanning toenemen of de belastingstroom stijgt, kunnen vermogensverlies en temperatuur belangrijker worden dan elektrische nauwkeurigheidsspecificaties.

Een voedingsrail die tijdens open-bench testen stabiel lijkt, kan aanzienlijke verwarmingsproblemen ontwikkelen in afgesloten systemen of omgevingen met hoge temperaturen waar luchtstroom en thermische marges zijn verminderd.

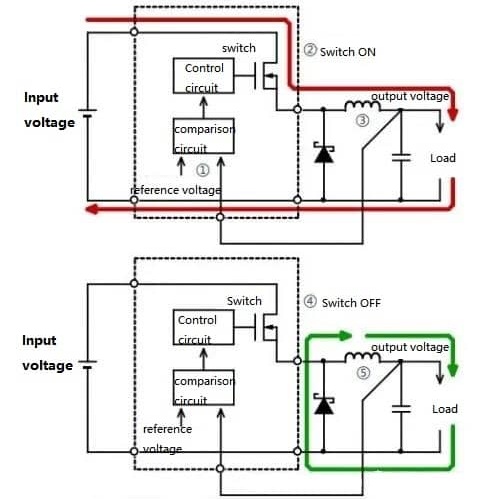

Buck-converters dragen veel van de werklast voor efficiënte kernrails: applicatieprocessors, DSP's, DDR-rails en andere high-current digitale domeinen. In de praktijk kunnen twee borden die dezelfde buck gebruiken, heel anders presteren afhankelijk van de bedieningmodus, werkmodi bij lichte belasting en lay-outgedreven parasitics.

• Controlebenadering (spanningmodus, stroommodus, hysteretisch, constante aan-tijd)

• Gedrag bij lichte belasting (PFM, pulse overslaan, geforceerde PWM)

• Transiënte respons versus output ripple compromis

• EMI-houding (spread spectrum opties, switching frequentiekiezen, lay-outgevoeligheid)

Een detail dat de ontwerpbeoordelingen scherp stelt, is de werkelijke belastingprofiel. Een converter die er op 2 A uitstekend uitziet, kan het grootste deel van zijn leven op 20-200 mA spenderen, waar modusovergangen, poortladingverlies en switching overhead domineren. Het vergelijken van alleen piek-efficiëntiewaarden kan ervoor zorgen dat de batterijlevensduur in de echte werking slechter wordt dan verwacht op basis van initiële schattingen.

Boost-converters worden meestal toegepast wanneer de doelrail de bron moet overschrijden; veel voorkomende voorbeelden zijn het genereren van 5 V uit een enkelcelbatterij, het creëren van display-biasrails of het voeden van LED-strengen. Buck-boost topologieën worden geprefereerd wanneer de input boven en onder de gewenste output kan kruisen, zoals het handhaven van een stabiele systeemrail over de volledige ontlaadcurve van de batterij.

Deze converters ontrafelen vaak systeemniveau hoofdpijn, zoals het stabiliseren van een 5 V domein terwijl de batterij daalt, maar die verlichting komt met meer bewegende onderdelen: compensatiecomplexiteit, schakeldoorloopstroomgedrag en geleide EMI die verrassend gevoelig kan zijn voor bordgeometrie en kabelomstandigheden.

In telefoons en kleine IoT-modules is de AC/DC brick vaak buiten het product, maar de front-end onderhandeling en invoerbescherming komen steeds vaker binnen het apparaat terecht. Zelfs wanneer een datasheet deze als USB-functies in plaats van PMIC-functies adverteert, beïnvloeden ze sterk de dimensionering van downstream-converters, warmteverdeling en worst-case stress.

• USB-PD detectie en onderhandelingsondersteuning

• Ingangsstroombegrenzing en inschakelbesturing

• Overspanningsbeveiliging voor USB-accessoires en adapters

Precisieondersteuningsblokken

Referenties verankeren de nauwkeurigheid voor ADC's, DAC's en comparator-drempels. In gemengde signaalproducten zijn de details die herhaaldelijk belangrijk zijn, driftgedrag, ruisdichtheid en PSRR over het relevante frequentiebereik. Het kan tegenintuïtief aanvoelen, maar een kleine hoeveelheid referentieruis kan zich tonen als meetbare jitter, sensorfouten of drempelambiguïteit zodra het wordt vermenigvuldigd met de werkelijke versterking en filterkeuzes.

Toezichthouders bewaken rails op onder- en overspanning, en sequencer-overtredingen. In multi-rail systemen helpen ze om halflevende toestanden te voorkomen waarbij het ene domein actief wordt en begint uit te voeren terwijl een ander domein laat, bruin of oscillatie vertoont.

Vanuit het oogpunt van betrouwbaarheid heeft robuuste monitoring de neiging om het soort intermitterende veldretouren te verminderen dat iedereen frustreert: problemen die alleen tijdens koude starts, laag-batterij lanceringen, snelle hot-plug evenementen of borderline kabels verschijnen die nooit in het "gelukkige pad" van het laboratorium waren.

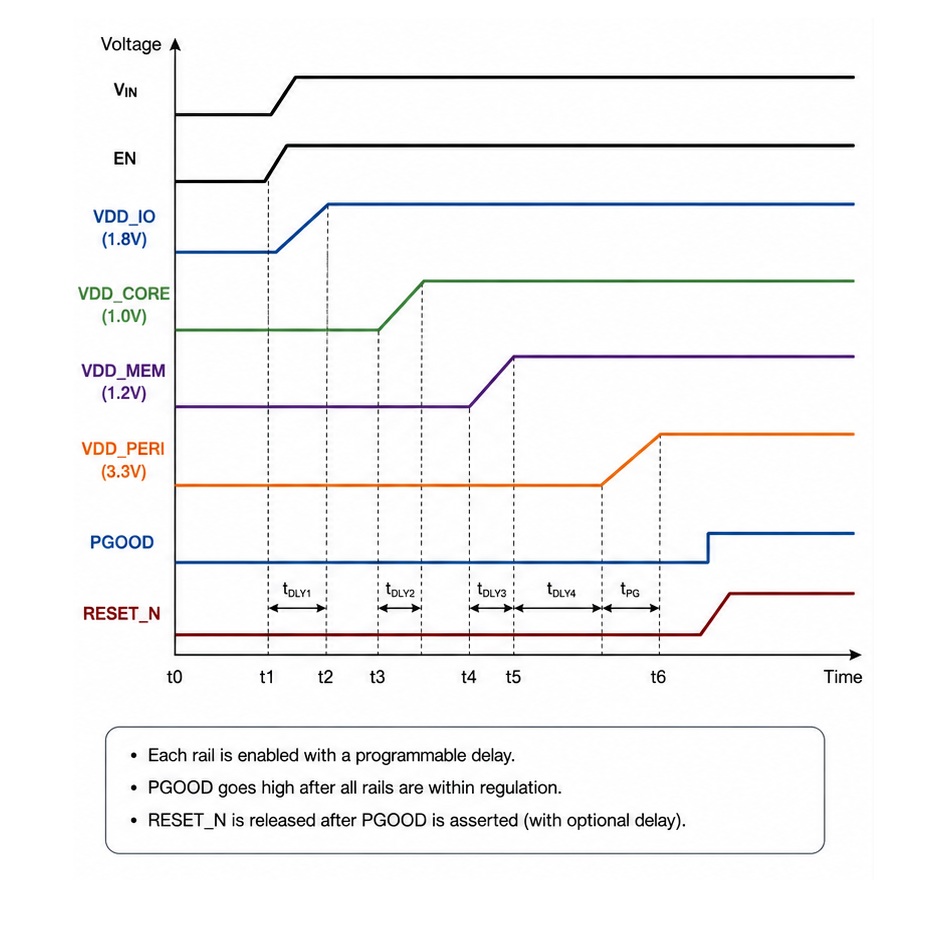

Sequencing is meer dan rail A dan rail B. Het verandert in een discussie over timingtolerantie-stapels, op- en aflopendhellingen, resetrelaties en wat het systeem doet wanneer een rail zijn venster mist.

SoC-documentatie specificeert vaak IO-before-core afhankelijkheden, geheugentrainingsbeperkingen en precieze reset deassertie timing. PMIC's met programmeerbare sequencing en gecontroleerde hellingen kunnen externe glue-logica verminderen en de opstartfase minder als gokken doen aanvoelen, vooral wanneer borden snel itereren en kleine timingwijzigingen dagen debugging kunnen besparen.

Power-Pad en Aandrijfuncties

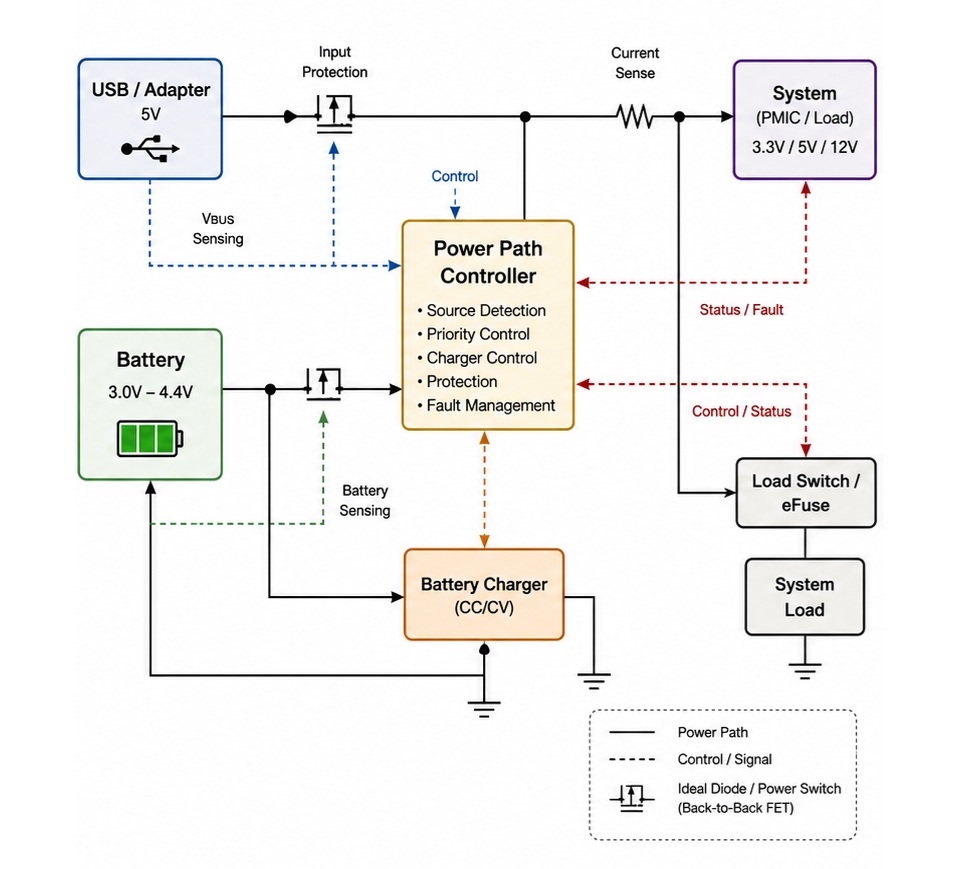

Power-path logica beslist of het systeem draait op USB, batterij of een combinatie van beide, en het beïnvloedt wat er gebeurt tijdens overgangen.

• Naadloze overschakelgedragingen (beperking van droppings die resets activeren)

• Ingangsstroombeperking om aan te sluiten op USB/adapters en nalevingsbeperkingen

• Ideale diodefunctie om terugstromen te verminderen

Een terugkerende valkuil in de praktijk is het onderschatten van weerstand in kabels, connectoren en beveiligingselementen. Tijdens een snelle transiënt kan de PMIC zich precies gedragen zoals ontworpen en kan het systeem toch uitvallen omdat het upstreampad meer inzakken dan het model aannam. Die fouten voelen "oneerlijk" aan totdat de volledige padimpedantie wordt gemeten en als onderdeel van het ontwerp wordt behandeld, niet als een voetnoot.

Opladers variëren in batterijchemie-ondersteuning, circuittopologie, thermische eigenschappen en ontwerpdiensten. Veelvoorkomende prioriteiten zijn sneller opladen, lagere oppervlaktetemperatuur, verminderde EMI of het handhaven van systeemprestaties tijdens het opladen.

• Lineaire opladers

• Schakel opladers

• Power-bank/OTG-modus

Selectie komt vaak neer op thermisch budget, regelgevings- of interoperabiliteitsbeperkingen, en of het apparaat naar verwachting volledige prestaties kan behouden tijdens het opladen zonder traag te voelen of ongemakkelijk warm te worden.

Laadschakelaars worden vaak gebruikt om rails voor stand-by stroomreductie te schakelen en om domeinen te isoleren tijdens fout- of verzendtoestanden. eFuses voegen programmeerbare stroomlimieten, fouttimers en gecontroleerd aan/uit gedrag toe.

In veel producten verdienen deze blokken hun bordgebied terug door rommelige faalmodi, connectorkortsluitingen, accessoiresfouten, en verkeerd inpluggen om te zetten in beperkte incidenten in plaats van in cascade resets of fysieke schade die duur zijn om te diagnosticeren en zelfs moeilijker te reproduceren.

Displaysystemen vereisen vaak meerdere voedingsrails zoals AVDD, VGH en VGL met zorgvuldig gecontroleerde opstartsequencing om zichtbare displayartifacten te vermijden. LED-stuurprogramma's moeten ook de stroom nauwkeurig regelen en betrouwbaar reageren op open-string en kortsluitfouten omdat deze omstandigheden vaak tijdens de werking optreden.

Gate drivers en hogere-vermogen fasen worden steeds relevanter in robots, automotive en industriële apparatuur, waar motoraansturing en hogere spanningsomzetting samenkomen met PMIC-stijl coördinatie, telemetrie en beschermingsbeleid.

De typische "Telefoon/IoT PMIC"

In veel telefoons en compacte IoT-modules wordt een PMIC het best begrepen als een opzettelijke mix van blokken in plaats van een enkele categorie. De integratie is meestal gericht op het verminderen van PCB-oppervlak, het vereenvoudigen van sequencing en het bieden van firmware een enkele plek om stroomgedrag te observeren en te beïnvloeden.

• Meerdere high-efficiency buck converters voor CPU, GPU, geheugen en altijd-ingevoerde rails

• Een of meer LDO's voor laag-ruis analoge en RF-rails

• Oplader en power-path schakelingen voor USB en batterijcoördinatie

• Monitoren, sequencers, thermische controles en interrupt rapportage voor telemetrie en foutafhandeling

Wat meestal de resultaten domineert, is rail-interactie. Een buck-transiënt kan koppelen aan een RF LDO via gedeelde grondimpedantie. De thermische terugloop van de oplader kan stil de beschikbare systeemstroom verlagen, en die wijziging kan een kernrail in een dip trekken tijdens een piekbelasting. Ontwerpen die elk blok in isolatie evalueren, zien er vaak schoon uit tijdens vroege bench-tests en worden dan lastig tijdens geïntegreerde stresstests, wanneer alles tegelijkertijd schakelt, opwarmt en onderhandelt.

Selectie en Integratie

Schakelaars worden doorgaans gekozen om dissipation te verminderen, maar ze kunnen ook rimpel en EMI introduceren die zich verspreiden naar gevoelige domeinen. LDO's kalmeren vaak de ruis, maar de kosten komen in de vorm van warmte wanneer de spanningsheadroom genereus is of de stroom niet triviaal is.

• Schakelaars: hogere efficiëntie, meer rimpel/EMI-beheerwerk

• LDO's: lagere ruis, hogere warmteafvoer bij spanningsdaling

Een compromis dat vaak goed werkt, is het gebruik van een buck om een tussenrail te creëren, en vervolgens een LDO voor de laatste gevoelige rail te gebruiken, zolang de headroom en thermisch gedrag bewust waren gepland in plaats van achteraf overgelaten na andere beslissingen.

Snelle belastingveranderingen vereisen snelle regelsystemen, een goed compensatieontwerp en voldoende uitgangs-capaciteit om een stabiele regulering te behouden tijdens de eerste microseconden van de respons. Capacitorselectie omvat meer dan alleen het verhogen van de capaciteit. Effectieve capaciteit kan afnemen vanwege DC-bias, temperatuurveranderingen en veroudering. ESR en ESL beïnvloeden ook de stabiliteit van de schakeling, de transiënte respons en de EMI-prestaties, waardoor ze belangrijke ontwerpoverwegingen zijn.

Teams die valideren met de exacte dielectrische capaciteit, spanningsclassificatie en behuizinggrootte die bedoeld is voor productie, vermijden vaak verrassingen op het gebied van stabiliteit in de latere fasen, vooral wanneer de toeleveringsketens equivalente vervangingen afdwingen die alleen op papier equivalent zijn.

Het gedrag van PMIC onder fouten kan worden ontworpen rond verschillende filosofieën. Eén benadering probeert een gracieuze degradatie, brownout-behandeling, throttling-hints naar de processor, selectieve rail-afschakeling, zodat het systeem bruikbaar blijft in een verminderde modus. Een andere benadering stelt een deterministische uitschakeling in om snel een bekende veilige staat te bereiken.

• Gracieuze degradatie: vaak afgestemd op gebruikerservaring-doelen in consumentproducten

• Deterministische uitschakeling: vaak afgestemd op voorspelbaar gedrag in veiligheidsgericht ontwerp

De PMIC die het beste past, is meestal degene wiens sequenering en foutresponsen overeenkomen met het beoogde gedrag van het product, niet degene die toevallig de langste checklist adverteert.

Hogere schakelfrequenties en breedbandige vermogensfases verhogen de bereikbare vermogensdichtheid, maar ze creëren ook strengere PCB-indelingsvereisten en grotere EMI-gevoeligheid. Tegelijkertijd worden softwarekenmerken zoals telemetrie, onderbrekingen, logfuncties en programmeerbare controlebeleid steeds belangrijkere factoren in het algehele beheer en de integratie van het stroomysteem.

PMIC's die voorspelbaar stroomgedrag onderhouden onder echte belasting kunnen de debuggingtijd aanzienlijk verkorten, vooral in systemen die radio's, processors, laadoperaties en thermische limieten tegelijkertijd beheren.

PMIC Toepassingsscope

PMIC's komen overal voor waar elektrische energie moet worden omgezet, gedistribueerd, geordend, geobserveerd en beschermd, terwijl verliezen en interferentie onder controle worden gehouden. Ze worden routinematig gebruikt in consument-, bedrijfs-, automotive- en industriële ontwerpen, maar de scheidingslijn is meestal niet de eindmarkt; het is hoe de stroomboom er in de praktijk uitziet. Op het moment dat een product meerdere rails bevat met verschillende ruis-tolerantie, verschillende stapbelasting-gedrag en verschillende foutverwachtingen, voelt de PMIC niet langer aan als een "onderdeelkeuze" en begint hij zich als een vormgevende kracht op het systeemgedrag te gedragen. In veel echte ontwerpen, zodra een krachtige processor is gekoppeld aan radio's, sensoren, geheugens en high-speed I/O, komt de stroomarchitectuur te beperken wat het platform consistent kan leveren, zelfs wanneer de rekencapaciteit en software er op papier solide uitziet.

Waar PMIC-gedrag de resultaten in de echte wereld beperkt

Laad-transiëntrespons die stil het plafond stelt

Moderne CPU's en GPU's trekken abrupte stroomstappen tijdens boost- en burstactiviteiten, en die stappen kunnen verrassend genadeloos zijn. Wanneer de regelslus van de PMIC, de uitgangscapaciteit en de distributie-impedantie de rail niet binnen strakke grenzen kunnen houden, reageren softwareteams vaak op manieren die subtiel maar kostbaar zijn: ze verkorten boostvensters, schaven piekklokken of voegen bredere beschermbanden toe zodat crashes niet in het veld optreden. Vanuit een engineering-oogpunt kan deze ruil frustrerend aanvoelen omdat het platform er efficiënt uit kan zien terwijl het nog steeds prestaties op de plank laat liggen onder realistisch verkeer.

Teams die alleen valideren met statische lasten of nette labpatronen, leren dit vaak laat. Echte workloads creëren onregelmatige randen: korte gamingpiekjes, AI-inferentiespikes en radio-co-existentie evenementen kunnen spanningsdips veroorzaken die nooit verschenen toen de rail werd uitgeoefend met een goedaardig benchprofiel. De oncomfortabele les is dat herhaalbaar transiënt gedrag onder rommelige workloads vaak meer bruikbare prestaties oplevert dan het achtervolgen van een flatterend efficiëntiegetal bij een enkel werkpunt.

Ripple en breedbandruis die verandert in signaalintegriteitschuld

Ripple mag niet alleen als een analoog prestatieparameter worden behandeld. Schakelharmonica's en breedbandruis kunnen de resolutie van de ADC beïnvloeden, RF-faserruis verhogen en de SERDES-signaalmarge verminderen, vooral wanneer voedingsrails retourpaden delen of koppelen via pakket- en PCB-inductie. Een voedingsrail die schoon lijkt in testen met een enkele rail kan zich heel anders gedragen nabij snelle interfaces, antennes of dichte geheugensecties.

Lay-outrealiteiten veranderen ook het verhaal. Mechanische beperkingen en keep-out gebieden dwingen tot compromissen, en die compromissen kunnen koppelingpaden versterken die in een ideale lay-out onzichtbaar waren. In de praktijk verdient een voedingsoplossing vertrouwen wanneer deze stabiel en stil blijft onder imperfecte plaatsing en niet-ideale routing, niet alleen wanneer deze wordt gemeten in een beste-case demo-configuratie.

Opstarten en sequentie die betrouwbaarheid resultaten vormt

De volgorde van inschakelen en de rijdgedrag bepalen of het geheugen trainen consistent afrondt, radios kalibreren zonder vreemde hoekstoringen, en altijd-actieve domeinen stabiel blijven tijdens brownouts. Marginale sequentie produceert vaak het soort faalpatroon dat tijd en moraal opzuigt: “één op vijftig opstarts,” moeilijk te reproduceren, en nog moeilijker te debuggen zodra het systeem volledig is geïntegreerd.

Sequentie werkt meestal beter wanneer deze wordt behandeld als onderdeel van reset- en herstelt gedrag in plaats van als een late checklist. Ontwerpen die goed blijven presteren in productie behandelen meestal het volledige opstart- en uitschakelp pad als een herhaalbare toestandsmachine, en bewijzen het vervolgens onder de slechtste opbouwsnelheden, koude temperaturen en lage batterijomstandigheden. Geautomatiseerd stroomcyclen is vaak waar vertrouwen wordt opgebouwd, omdat het de intermitterende randen blootlegt die een paar handmatige stroomwisselingen nooit onthullen.

Selectiecriteria als systeem handelsruimte

Efficiëntie beoordeeld over modi, niet als een trofeegetal

Efficiëntie verandert van betekenis, afhankelijk van hoe het product zijn tijd daadwerkelijk doorbrengt. Pieklast efficiëntie lijkt misschien indrukwekkend in specificaties, maar de werkelijke batterijduur en thermische prestaties zijn afhankelijk van veel werkcondities, waaronder burstverwerking, normale belasting, lichte belasting en diepe slaapwerking. Schakelverliezen, geleidingsverliezen en quiescente stroom concurreren anders in elk gebied, en de “winnaar” verschuift met het workloadprofiel.

Voor batterijgevoede ontwerpen komen lage Iq en sterke licht-ladings efficiëntie vaak rechtstreeks naar voren als langere tijd tussen opladingen, waar productteams in een zeer concrete manier om geven. Voor servers en netwerkapparatuur domineren geleidingsverliezen en thermische beperkingen meestal omdat aanhoudende stroom en warmte-afvoer de dagelijkse realiteit worden. Een praktische manier om te beslissen is om efficiëntiedoelen in kaart te brengen met de tijdsverdeling van workloads, in plaats van een werkpunt te optimaliseren dat bijna nooit in het veld voorkomt.

Thermische speling die voorkomt dat prestaties instorten onder warmte

Thermische limieten definiëren vaak de maximale duurzame stroom, die op zijn beurt de maximale duurzame rekentijd bepaalt. Een PMIC kan elektrisch uitstekend lijken en toch de systeemdoelen missen als zijn pakket, koper en plaatsing lokale hotspots creëren nabij geheugen, afschermkappen of temperatuurgevoelige RF-blokken. In echte assemblages kunnen kleine temperatuurstijgingen deratinggedrag, beschermende drempels of zorgen over de lange termijn betrouwbaarheid triggeren die niemand wil uitleggen na de lancering.

Ontwerpen die goed verouderen plannen meestal voor thermische speling. Die planning komt vaak naar voren als thermische kenmerken van het pakket die overeenkomen met de belasting, multi-fase capaciteit wanneer het stroomprofiel dit rechtvaardigt, en een lay-outstrategie die warmte verspreidt terwijl de stroomlussen kort genoeg worden gehouden om thermische oplossingen niet in ruisproblemen te laten veranderen.

EMI-beperkingen die de planning en iteratiekosten opblazen

Schakelfrequentie, randen, en controle topologie beïnvloeden sterk of EMI kan worden afgehandeld met eenvoudige filtering of dat het een cyclus van borddraaiingen en nachtelijke labsessies wordt. Datasheet conformiteit is slechts een deel van het verhaal; lay-outgevoeligheid kan de uitkomsten domineren. Een oplossing die bijna perfecte lusgeometrie vereist, kan een gok worden wanneer mechanische beperkingen dwangmatige plaatsing afdwingen.

Veel teams geven uiteindelijk de voorkeur aan een iets langzamere, beter controleerbare oplossing, eentje met beheersbare sleufniveaus en voorspelbaar spectraal gedrag, omdat het de debugtijd vermindert en het certificeringsrisico verlaagt. Die keuze kan conservatief aanvoelen, maar het sluit vaak aan bij de realiteit dat EMI-problemen meestal laat optreden, wanneer de planning het minst vergevingsgezind is.

Beschermingsfuncties die de foutervaring en servic gedrag definiëren

Het beschermingsgedrag beïnvloedt de systeemreactie sterk tijdens foutomstandigheden. OCP-, OVP-, OTP- en kortsluitbescherminginstellingen kunnen bepalen of het systeem een nette uitschakeling uitvoert, in latch-off-modus gaat of herhaaldelijk opstart met onbetrouwbaar gedrag. Deze reacties hebben directe invloed op de moeilijkheid van het probleemoplossen, de ondersteuningsvereisten en de algehele perceptie van de productbetrouwbaarheid.

Beschermingsinstellingen interageren ook met normale bedrijfsevenementen. Agressieve stroombeperking kan het risico op schade verminderen, maar het kan ook herhaalde resets uitlokken tijdens momenten met hoge inschakelstroom of opstartpieken. Foutafhandeling werkt doorgaans het beste wanneer deze is afgestemd als onderdeel van de bedoelde servicstrategie, waarbij wordt besloten wat moet worden herhaald, wat moet worden vastgezet, wat moet worden gelogd en wat snel moet falen, in plaats van als standaardregisterwaarden te worden achtergelaten.

Integratiekosten die firmware, validatie en debugrealiteit omvatten

Integratiekosten stoppen zelden bij BOM en PCB-gebied. Het omvat firmwarewerk, validatieomvang, testtijd, productiegevoeligheid en de debugbelasting wanneer iets niet werkt zoals verwacht. Sterk geïntegreerde PMIC's kunnen het aantal componenten verminderen, wat aantrekkelijk is, maar ze concentreren ook het risico: een late aanpassing aan één rail kan herkwalificatie van een groter deel van de stroomboom triggeren dan het team had gepland.

Meer discrete benaderingen kunnen de lay-outinspanningen en het beheer van onderdelen verhogen, maar ze kunnen ook modulariteit en eenvoudigere vervangingen bieden als de omstandigheden van de toeleveringsketen veranderen of er midlife-updates worden verwacht. De eerlijkere selectie lens is de risicobereidheid van het programma: planningsgevoeligheid, verwachte iteratietelling en hoe vaak het ontwerp waarschijnlijk zal worden herzien na de eerste release.

Digitale energievoorziening functies: flexibiliteit die aan voorwaarden is verbonden

Telemetrie, programmeerbare rails en dynamische spanningsschaling kunnen echte voordelen bieden: strakkere energieoptimalisatie, duidelijkere foutdiagnoses en adaptieve prestatieschaling die de werkbelasting en temperatuur volgt. Tegelijkertijd brengen deze functies firmwareafhankelijkheden, configuratiecontrole, productieprogrammeringsdiscipline en helemaal nieuwe foutmodi met zich mee die niet bestaan in eenvoudigere analoge configuraties. Telemetrie wordt pas waardevol wanneer de verzamelde gegevens actief worden gebruikt voor monitoring en ontwerpbeslissingen in plaats van ongebruikt te blijven in diagnostische dashboards.

Vanuit een praktisch standpunt verdient digitale energie zijn kost terug wanneer het een meetbare lus sluit. Als programmeerbaarheid kan worden gebruikt om rendement te herstellen, de batterijduur te verlengen of thermische vertraging te voorkomen met gecontroleerde beleidsmaatregelen, wordt het een krachtig hefboomelement. Als het eenvoudig is ingeschakeld omdat het beschikbaar is, verandert het vaak in ongebruikte configuratieruimte die de validatie compliceert, het risico op fabricagefouten verhoogt en onduidelijkheid creëert over welke instellingen daadwerkelijk bedoeld zijn.

Een praktische selectie- en validatiestroom die het systeemgedrag volgt

Een workflow die onder druk standhoudt, begint vanuit systeemgedragdoelen in plaats van een PMIC-catalogus door te nemen en te hopen dat de fit later goedkomt. Het breekt het probleem in concrete, testbare stukken en dwingt tot duidelijkheid over wat goed gedrag betekent vóór de boardoprichting.

• Zet werkbelastingtransiënten om in railvereisten (toegestane droop, vestigingstijd, piekstroom, herhalingspercentage).

• Definieer ruisbudgetten voor gevoelige blokken (ADC, PLL, SERDES, RF) en koppel deze aan ripple-limieten en lay-outveronderstellingen.

• Specificeer sequentiering, resetafhankelijkheden en brownout-herstel als één toestandsmachine.

• Beoordeel EMI-risico's vroeg met realistische plaatsingsbeperkingen en de beoogde afschermingsaanpak.

• Valideer beschermingsgedrag met foutinjectie die lijkt op echte kortsluitingen, kabelgebeurtenissen en batterijafname.

ADC / PLL / SERDES / RF

Deze stijl van aanpak vermindert verrassingen in een latere fase omdat het de PMIC behandelt als het mechanisme dat het energiegedrag op systeemniveau regelt, niet als een achtergronddienst. Wanneer energie als een eersteklas subsysteem wordt ontworpen, wordt de prestatie consistenter, wordt de betrouwbaarheid gemakkelijker te verdedigen met gegevens, en is het nalevingswerk doorgaans voorspelbaarder, terwijl het team minder tijd besteedt aan het achtervolgen van intermitterende storingen die voortkomen uit rails in plaats van uit logica of software.

Toekomstige richtingen voor PMIC's

Hogere vermogensdichtheid en lagere kernspanningen zorgen ervoor dat PMIC's regelen met striktere elektrische speling en minder tolerantie voor vertraging. Aangezien de voedingssporen dichter bij het minimale werkpunt van een digitale belasting zitten, kan zelfs een bescheiden drooping zich uiten als zachte fouten, resets of prestatiebeperkingen die “mysterieuze” gevoelens oproepen tijdens het opstarten van het systeem. Dit verlegt geleidelijk de ontwerpfocus van hoe nauwkeurig een rail eruitziet in steady state naar hoe deze zich gedraagt tijdens worst-case, snel veranderende belastingsevents.

Teams stuiten vaak op een ongemakkelijke realiteit: een lus die er op de testbank rustig uitziet, kan zich nog steeds wangedragen in het product zodra echte werkbelastingen scherpe belastingsstappen, gelokaliseerde hotspots en ongelijkmatige fase stroomdeling creëren. Een veerkrachtiger patroon is om de lusontwerp, keuze van de voedingsstadia en PDN-impedantie te behandelen als een enkel gekoppeld systeem, en vervolgens het gedrag te verifiëren met behulp van representatieve werkbelastingsignaturen in plaats van schone, geïdealiseerde pulsen.

Snellere transiënten trekken ontwerpen van nature naar strakkere lussen, maar strakkere lussen maken ontwerpen ook kwetsbaarder voor parasitaire inductantie, tolerantie-opstapelingen en sensorgeluid die in het begin gemakkelijk te onderschatten is. In veel programma's komt het verschil tussen stabiel en veld-stabiel voort uit verbeterde kleine signaalmodellering, geloofwaardige stroommeting en compensatie die is afgestemd met bewustzijn van de echte lay-out.

Het verhogen van de schakelfrequentie kan helpen, maar het vertaalt zich niet automatisch naar beter transient gedrag als het meetpad en de PCB-geometrie de toegevoegde bandbreedte niet kunnen ondersteunen. Wanneer die mismatch optreedt, wordt de lusversterking besteed aan het versterken van ruis, wat zich kan uiten als jitterige schakeling, hoorbare artefacten in bepaalde bedrijfsmodi, of EMI-pieken die alleen verschijnen na mechanische integratie.

Moderne rekensystemen en connectiviteitsblokken genereeren vraag die burstig en compositiegericht is, waardoor de validatie van transiënten steeds meer weerspiegelt wat software en radio's daadwerkelijk doen in plaats van wat een belastingbox kan benaderen met een enkele stap.

Veel teams komen tot een workflow die combineert:

• Laboratoriumbelastingstappen

• Platformtelemetrie-logboeken

• Iteratieve updates van compensatie- en decouplingkeuzes.

Deze aanpak neigt ernaar om verrassingen in een laat stadium te verminderen, vooral wanneer thermische limieten langzaam het elektrische gedrag hervormen en marges in de loop van de tijd verschuiven.

De druk om de grootte te verkleinen terwijl de prestaties verbeteren, strekt zich uit tot integratie in het pakket en de omliggende structuur, niet alleen de chip. Geavanceerde verpakking en ingebedde passieven kunnen hoge di/dt-lussen verkorten, parasitaire componenten verminderen en de transiënte respons op manieren aanscherpen die onmiddellijk meetbaar aanvoelen tijdens het debuggen. Geïntegreerde magneten kunnen de vermogensdichtheid verder verhogen, maar het voordeel wordt vaak beperkt door thermische paden, mechanische beperkingen en hoe koppeling verandert zodra het ontwerp in zijn echte behuizing zit.

In geleverde producten komen de meest duurzame winsten uit integratie vaak van het verminderen van de gevoeligheid voor bouwvariatie en het stabiliseren van prestaties over de productieverspreiding, in plaats van gewoon de materiaallijst te verlagen.

Pakketkeuze weerspiegelt steeds meer elektrische en thermische resultaten, inclusief lagere lusinductantie, verbeterde warmtedispersie en meer voorspelbare impedantiecontrole. Een veelvoorkomende les in het veld is dat twee borden die hetzelfde schema delen, scherp kunnen divergeren in gedrag wanneer het ene ontwerp een compact stroomlus behoudt en het andere het machtspad over de PCB verspreidt.

Naarmate de systeemintegratie toeneemt, wordt lay-outplanning vaak eerder in de ontwikkeling prioriteit gegeven, omdat latere componentwijzigingen niet altijd problemen kunnen corrigeren die zijn veroorzaakt door slechte geometrie of PCB-routing.

Geïntegreerde magneten kunnen de efficiëntie verhogen bij hogere frequentie en de z-hoogte verlagen, wat aantrekkelijk is in strak verpakte producten. Tegelijkertijd kunnen ze nieuwe koppelpaden introduceren en thermische hotspots creëren die moeilijk te detecteren zijn totdat late prototypes worden ontwikkeld. Ontwerpen die soepel verlopen, beschouwen doorgaans de inductor en het pakket als een gecombineerd onderwerp van EMI- en thermisch co-ontwerp, inclusief plaatsingsbeslissingen nabij antennes, hoogfrequente verbindingen en gevoelige sensoren.

EMI-praktijken bewegen zich weg van puur statische mitigaties en naar controlestrategieën die de bedrijfsomstandigheden anticiperen. Technieken zoals spreidingsspectrummodulatie, slimmere poortsturing en rijkere on-chip sensing kunnen pieken verminderen, maar ze vereisen ook coördinatie om te voorkomen dat piekuitstoot eenvoudig wordt uitgewisseld voor breedbandruis of radio-interferentie.

Veel teams hebben de volgorde gezien zich ontvouwen: vroege EMI-controles slagen, vervolgens falen latere builds wanneer meerdere regels in gecorreleerde patronen schakelen, wanneer een nieuw firmware-schema de timing van de werkbelasting verandert, of wanneer kabels en schilden terugpaden verschuiven. Deze ervaringen duwen het EMI-denken omhoog naar het platformniveau in plaats van elke regel als een geïsoleerde doos te beschouwen.

Naarmate schakelranden sneller worden, beïnvloedt de dv/dt-controle steeds meer zowel de emissies als de langetermijnstress. Gate drivers voegen meer programmeerbaarheid toe, en de beschermingslogica wordt steeds contextbewuster, waardoor tunen meer aanvoelt als systeemengineering dan als componentselectie.

Een praktische gewoonte die tijd bespaart, is het afstemmen van randen op basis van metingen die zijn gedaan in de uiteindelijke mechanische configuratie, omdat afscherming, harnassen en aardstructuren vaak de EMI-uitkomst op manieren veranderen die een blote printplaat niet onthult.

Verbeterde on-chip sensoren stellen adaptief gedrag in staat, zoals het verschuiven van schakelgedrag wanneer emissies een limiet naderen of wanneer de bedrijfsmodus verandert. In de loop van de tijd duwt dit PMIC's weg van vast-functioneel gedrag en naar beheerde subsysteemdat continu prestaties, ruis en thermische omstandigheden onderhandelt op basis van feedback in plaats van aannames.

Batterijgevoede systemen blijven achter ultra-laag quiescent stroom en sterke lichtbelastingsefficiëntie aanjagen met technieken zoals PFM/burst-bediening, diode-emulatie en automatische modusselectie. De emotionele spanning die veel teams herkennen is dat dezelfde lichtbelastingsmodi die er geweldig uitzien op een datasheet, rimpel, hoorbare artefacten of intermitterende EMI-handtekeningen kunnen introduceren die onmiddellijk opvallen, zelfs als de gemiddelde efficiëntie er uitstekend uitziet.

Om ambiguïteit te verminderen, definiëren teams steeds meer wat acceptabel standby-gedrag in concrete termen betekent, en kiezen vervolgens een modusstrategie om dit te matchen.

Veelvoorkomende gespecificeerde doelstellingen zijn onder andere:

• Rimpelgrenzen in slaap/standby

• Wake-latentie

• Akoestische/geluidsbeperkingen

• EMI-gedrag tijdens periodieke onderhoudsactiviteiten.

In de praktijk vertelt de batterijlevensduur onder realistische dutycycles vaak het verhaal betrouwbaarder dan piekefficiëntiecijfers, vooral wanneer de dutycycle slaap, periodieke wake, radio bursts en sensor sampling omvat.

Automatische modusovergang is aantrekkelijk, maar overgangen kunnen kortdurende verstoringen veroorzaken die verdwijnen in gemiddelde metingen en alleen opduiken als zeldzame resets of intermitterende ruisklachten. Ontwerpen die “solide” aanvoelen in het veld besteden vaak extra validatie-inspanningen juist op de grenzen tussen PFM en PWM, inclusief wake-sequencing, sequencervertragingen en belastingstappen onder grensomstandigheden.

Een herhaald patroon is dat de meest agressieve efficiëntie-instelling niet altijd de meest comfortabele productkeuze is wanneer deze rimpel produceert die varieert met de omstandigheden of ruiskoppeling die moeilijk te reproduceren is. Veel teams eindigen met het kiezen van een configuratie die een klein beetje efficiëntie opgeeft in ruil voor gedrag dat herhaalbaar is over temperatuur, bouwvariatie en scenario's, wat vaak het integratierisico verlaagt en de ondersteuning vermindert.

Naarmate computerplatforms opschalen, steunen ze steeds meer op nauwkeurige telemetrie, adaptieve spanningsschaling en bescherming die gecoördineerd is over veel rails. Telemetrie speelt een praktische rol in de dagelijkse engineering: het kan de opstarttijd verkorten, de oorzaak-analyse versnellen en de verleiding om “voor de zekerheid” over te ontwerpen verminderen door te onthullen waar marge daadwerkelijk resideert.

Telemetrie is meestal het belangrijkst wanneer de omstandigheden snel veranderen, niet wanneer de rail stabiel is en gemakkelijk te meten. Toekomstige PMIC's zullen waarschijnlijk het monsteringsgedrag, filterkeuzes en tijdsafstemming verbeteren zodat softwarebeslissingen de realiteit dichter volgen.

Een nuance die ervaren teams vaak waarderen is dat meer monsters niet automatisch nuttiger zijn; consistentie, calibratiestabiliteit over temperatuur en duidelijke definities van bandbreedte en latentie bepalen vaak of de gegevens met vertrouwen kunnen worden gebruikt.

Met meer rails komt een sterkere behoefte aan gecoördineerd beschermingsgedrag zodat het systeem coherent reageert in plaats van rail-voor-rail.

Beveiligingscoördinatie omvat vaak:

• OCP-respons gedrag

• OVP-respons gedrag

• UVP-respons gedrag

• OTP-respons gedrag

• Sequencing-afhankelijkheden

• Foutherstelbeleid

• Statusdeling tussen PMIC's

Echte systemen falen vaak niet omdat een functie ontbreekt, maar omdat rails anders reageren op hetzelfde evenement, wat bruine-out cascades of herstartlussen produceert die frustrerend zijn om te diagnosticeren. Een gecoördineerde foutafhandelingsaanpak, gedeelde status plus een verenigd herstelplan, sluit beter aan bij hoe platforms onder druk verwacht worden te functioneren.

De adoptie van GaN en SiC zal groeien in gebieden waar schakelfrequentie en efficiëntie de grootte of prestatieomvang aanzienlijk veranderen. Snellere schakelingen kunnen magnetica verkleinen en de transiënte respons scherpstellen, maar het verhoogt ook de stress gerelateerd aan dv/dt, EMI-gevoeligheid en eisen aan de poortsturingontwerp en isolatiestrategie. De beperkingen zijn niet puur elektrisch; ze omvatten ook operationele grenzen tussen fabricagevariatie en scenario's van verkeerd gebruik in de echte wereld die teams serieus hebben geleerd te nemen.

GaN- en SiC-oplossingen belonen vaak nauwkeurige poortsturing, gedisciplineerde lay-out en beschermingsschema's die overshoot, rimpeling en onbedoeld inschakelen voorkomen. Een praktische inzicht dat steeds weer terugkomt, is dat de kwaliteit van de lay-out de keuze van het toestel kan domineren; een goed uitgevoerde lay-out met een “bescheiden” toestel kan beter presteren dan een premium toestel dat in een lawaaierige, inductieve lus is geplaatst.

Naarmate de schakel snelheden toenemen, worden isolatiekeuzes en de limieten van de lange termijn betrouwbaarheid prominenter in ontwerpreviews en kwalificatieplanning. Adoptie versnelt meestal waar prestatieverbeteringen duidelijk de extra ontwerpstriktheid rechtvaardigen, terwijl kostgevoelige of geluidsgevoelige producten vaak voorzichtiger bewegen en duidelijkere bewijsvoering van systeemniveau voordeel eisen.

PMIC's zijn steeds meer vormgegeven om zich te gedragen als beleidsuitvoerders die efficiëntie, ruis, thermische aspecten en betrouwbaarheid in real-time bemiddelen. De architecturen die goed verouderen beschouwen energie als een beheerde hulpbron: PMIC-telemetrie informeert softwarebeleid, en softwarebeleid past op zijn beurt de bedrijfsmodi en railgedrag van de PMIC aan. Dit vervaagt de grens tussen hardware- en firmwarebezit op een manier die aanvankelijk ongemakkelijk kan aanvoelen, maar het betaalt zich vaak terug door de margestapeling te verminderen en de veerkracht onder echte werklasten te verbeteren.

Conclusie

Effectieve circuitbescherming hangt af van meer dan alleen het toevoegen van een enkel beschermend onderdeel. Betrouwbare ontwerpen vereisen een goede coördinatie tussen spanningsafleiding, spanningsbeperking, stroombeperking, aarding, lay-out en fouttiming. Elk beschermingsapparaat heeft zijn eigen sterkte en limieten, dus de selectie moet passen bij het verwachte fouttype, energieniveau, responsnelheid en operationele omgeving. Een goed geplande beschermingsstrategie verbetert de veiligheid, vermindert het risico op falen en ondersteunt de lange termijn betrouwbaarheid in elektronische systemen in de echte wereld.

Veelgestelde Vragen (FAQ)

1. Waarom wordt een PMIC beschouwd als een systeemniveau stroomcoördinator in plaats van alleen een spanningsregelaar?

Een PMIC doet veel meer dan één spanning in een andere omzetten. Het beheert hoe meerdere rails worden gegenereerd, sequentieel, gemonitord, verdeeld en beschermd over het hele systeem. In praktische ontwerpen coördineert de PMIC processorrails, geheugensupply's, RF-secties, sensoren en perifere domeinen, terwijl hij ook de opstarttiming, foutherstel, thermische gebeurtenissen en power-good signalering afhandelt. Omdat al deze gedragingen interageren tijdens de opstart en runtime-operatie, wordt de PMIC vaak een van de belangrijkste factoren die de systeem betrouwbaarheid en stabiliteit vormen.

2. Waarom verschijnen PMIC-gerelateerde fouten vaak alleen onder echte werklasten in plaats van tijdens eenvoudige laboratoriumtests?

Banktesten met statische belastingen reproduceren zelden het snelle transiënte gedrag dat wordt gegenereerd door moderne processors, RF-zenders, geheugenverkeer en sensorbursts. Onder realistische operationele omstandigheden ervaren railsPlotselinge stroompieken die zwakheden blootleggen in de transiënte respons, PCB-parasitics, compensatieafstemming en output-netwerk stabiliteit. Een PMIC kan stabiel lijken tijdens gecontroleerd testen maar later een daling, overshoot, rimpeling of sequentiefouten vertonen zodra echte werklasten snel veranderende elektrische vraag creëren.

3. Waarom wordt stroomsequentie behandeld als een systeemniveau contract in plaats van een eenvoudige opstartfunctie?

Veel digitale systemen vereisen specifieke timingrelaties tussen kernrails, geheugenzorgrails, I/O-voedingen, reset-signalen en altijd-actieve domeinen. Als rails in de verkeerde volgorde of met onjuiste timing stijgen, kunnen processors, SRAM-retentieblokken en high-speed interfaces ongedefinieerde werktoestanden binnengaan. Deze problemen veroorzaken vaak intermitterende opstartfouten die alleen verschijnen tijdens temperatuurextremen, schommelingen in de stroomvoorziening of batterij-hotswapomstandigheden. Juiste sequentie wordt daarom een gecoördineerde overeenkomst tussen hardware, firmware en siliconen vereisten in plaats van een gemakkelijke functie.

4. Waarom kan de transiënte respons van de PMIC stilletjes de prestaties van CPU's en GPU's in de echte wereld beperken?

Moderne processors genereren abrupte stroomstappen tijdens boost-operaties, AI-werkbelastingen, gamingpieken en radio-activiteit. Als de PMIC geen stabiele spanning kan handhaven tijdens deze gebeurtenissen, kan de firmware de boostduur verkorten, de kloksnelheid verlagen of de timingmarges vergemakkelijken om crashes te voorkomen. In veel producten beperken beperkingen in de energievoorziening stilzwijgend de duurzame prestaties, hoewel de processor zelf op papier in staat lijkt. Een stabiele transiëntrespons heeft vaak meer invloed op de bruikbare systeemprestaties dan alleen de specificaties voor piekefficiëntie.

5. Waarom veroorzaken rimpel en schakelnijd van PMIC's problemen die veel verder gaan dan het voedingssubsyteem zelf?

Schakelharmonica's en breedbandruis kunnen koppelen in RF-circuits, ADC-referenties, PLL's, SERDES-verbindingen en gevoelige analoge paden via gedeelde grondimpedantie en PCB-parasitics. Zelfs relatief kleine rimpelniveaus kunnen de ADC-nauwkeurigheid verminderen, de fase-ruis verhogen, de timingmarge versmalen of de betrouwbaarheid van hoge-snelheidscommunicatie verminderen. Een rail die elektrisch acceptabel lijkt in isolatie kan ernstige signaalintegriteitsproblemen veroorzaken zodra deze is geïntegreerd in dichte gemengde signalensystemen.

6. Waarom definiëren thermische beperkingen van PMIC's vaak de maximale duurzame rekenprestaties?

Naarmate de temperatuur van de PMIC stijgt, neemt de efficiëntie af en kunnen thermische beschermingsmechanismen beginnen met het verminderen van de beschikbare stroom of het activeren van terugloopgedrag. In compacte systemen kunnen gelokaliseerde hotspots in de buurt van processors, geheugen of RF-secties de PMIC dwingen tot thermische afwaardering lang voordat de theoretische elektrische limieten zijn bereikt. Hierdoor hangt duurzame systeemprestatie vaak net zo veel af van thermisch ontwerp, koperverdeling en pakketselectie als van de specificaties van de regelaar zelf.

7. Waarom combineren ingenieurs vaak buck-converters met LDO-regelaars in gevoelige ontwerpen?

Buck-converters bieden een efficiënte spanningverlaging voor hoge-stroom rails maar introduceren schakeling rimpel en EMI. LDO's genereren een veel schonere uitgangsspanning met lagere ruis maar stoten meer warmte uit bij het verlagen van grotere spanningen. Een veel voorkomende compromis gebruikt een buck-converter om een tussenrail efficiënt te genereren, gevolgd door een LDO om de uiteindelijke gevoelige analoge of RF-voeding schoon te maken. Deze combinatie balanceert efficiëntie, thermisch beheer en ruisreductie effectiever dan wanneer op slechts één topologie wordt vertrouwd.

8. Waarom worden PMIC-foutresponsbeleid beschouwd als onderdeel van de algehele productervaring?

Foutgedrag bepaalt of het product netjes afsluit, in een rebootlus terechtkomt, mooi afschroeft of instabiel wordt tijdens abnormale omstandigheden. Overstroombeveiliging, thermische uitschakeling, onderspanningsbehandeling en hersteltijd beïnvloeden direct hoe batterijproblemen, kabelproblemen of overbelastingseventen worden ervaren. Goed ontworpen PMIC-beleidsregels isoleren fouten voorspelbaar en herstellen op gecontroleerde manieren, waardoor de servicecomplexiteit wordt verminderd en voorkomt dat kleine problemen escaleren tot systeemwijde storingen.

9. Waarom vertrouwen moderne PMIC's steeds meer op telemetrie en programmeerbare energiebeleid?

Moderne systemen veranderen dynamisch werkbelasting, thermische toestand, radio-activiteit en oplaadgedrag in realtime. PMIC-telemetrie stelt firmware in staat om railomstandigheden, stroomverbruik, temperatuur en foutgebeurtenissen voortdurend te monitoren. Deze gegevens maken adaptieve spanningse scaling, thermisch beheer, intelligente afschroefstrategieën en gecoördineerde beschermingsbeslissingen mogelijk. Programmeerbare energiesystemen introduceren echter ook nieuwe validatiecomplexiteit omdat een onjuiste firmwareconfiguratie fouten kan creëren die niet bestaan in vaste analoge ontwerpen.

10. Waarom bewegen toekomstige PMIC-ontwerpen naar "energieorkestratie" in plaats van eenvoudige energieconversie?

Toekomstige PMIC's worden steeds meer verwacht om efficiëntie, thermiek, EMI-gedrag, bescherming, werkbelasting schaalvergroting, oplaadbeleid en systeemtelemetrie gelijktijdig te coördineren. Snellere schakelingstechnologieën, strakkere spanningsmarges en zeer dynamische werkbelastingen vereisen dat de PMIC zijn gedrag continu aanpast op basis van echte bedrijfsomstandigheden in plaats van statische aannames. Deze evolutie verandert de PMIC in een actief beheersubsysteem dat nauwe samenwerking met firmware en systeembesturingssoftware vereist om stabiele, efficiënte en voorspelbare plattformoperaties onder veranderende omstandigheden te handhaven.
