Xilinx FPGA-programmering en Vivado-ontwerpproces uitgelegd

Xilinx FPGA-ontwerp vereist een duidelijke workflow die HDL-schrijven, simulatie, constraints, synthese, implementatie, timinganalyse en hardwaretesten verbindt. Dit artikel legt uit hoe je FPGA-ontwikkeling kunt leren met behulp van Vivado, syntheseerbaar Verilog kunt schrijven, klok- en resetmanangement doet, timingproblemen debugt en ontwerpen op echte Xilinx-borden verifieert.

Catalogus

Verkenning van Xilinx FPGA-tutorials

Werken met FPGA's kan in het begin mentaal zwaarder aanvoelen dan software, deels omdat het doel niet is instructies uit te voeren, maar hardwarestructuren te beschrijven die tegelijkertijd draaien. Je gaat denken aan gelijktijdigheid, klokregels, resetgedrag en of timingrapporten overeenkomen met wat je dacht dat je had gebouwd. Wanneer mensen vroeg gefrustreerd raken, komt het vaak niet omdat ze geen moeite doen, maar omdat te veel bewegende onderdelen veranderen tussen pogingen, en de oorzaak van de fout vervelend glibberig wordt.

Een constante manier vooruit is om dezelfde workflow te herhalen totdat deze bekend genoeg wordt dat fouten opvallen. Houd een goed ondersteund Xilinx-bord op je bureau, begin met een klein HDL-ontwerp, simuleer het totdat de golfvormen logisch zijn, voer synthese en implementatie uit in Vivado, programmeer het apparaat en bevestig vervolgens het gedrag op echte pinnen. Hoewel dit proces repetitief kan lijken, helpt het om de onzekerheid te verminderen over of een probleem wordt veroorzaakt door de ontwerpcode, constraints of bordconfiguratie, waardoor foutopsporing efficiënter wordt.

In het dagelijkse leren bevinden de steile delen van de curve zich meestal rond een paar vaardigheden die elkaar versterken: de flow van Vivado met discipline gebruiken, syntheseerbaar Verilog schrijven dat aansluit bij wat je verwacht, en het debuggen van de onvermijdelijke gaten tussen simulatie en het fysieke bord met een methode die je vertrouwt. Als je elke build behandelt als een gecontroleerd experiment, één variabele verandert, het effect observeert en op schrijft wat je hebt gezien, zul je merken dat je minder tijd besteedt aan gokken en meer tijd aan het vormen van betrouwbare instincten.

Gebruik Vivado’s Project Flow op een manier die in de loop van de tijd stabiel blijft

Vivado gedraagt zich minder als een simpele compileerknop en meer als een pijplijn die RTL omzet in een geplaatst en verbonden ontwerp dat moet leven binnen de elektrische en timingrealiteiten van het bord. Veel beginners ontdekken, soms op de harde manier, dat veel van de correctheid buiten de HDL zit: constraints, klokdefinities, I/O-standaarden en toolinstellingen kunnen stilletjes beslissen of de hardware zich gedraagt zoals de simulatie beloofde.

Een schone flow begint door de projectopstelling bescheiden en herhaalbaar te houden, zodat je kunt zien wanneer je het ontwerp daadwerkelijk hebt verbeterd versus wanneer je per ongeluk de omgeving hebt veranderd.

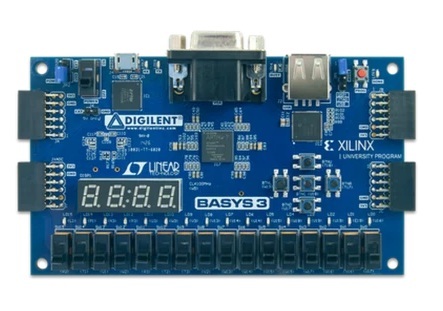

Kies één ondersteund bord en blijf er lang genoeg bij om intuïtie op te bouwen die je kunt hergebruiken. Borden met solide documentatie en referentieontwerpen verlagen vaak de achtergrondangst, omdat je je pinout, klokken en voedingsassumpties kunt verifiëren zonder te hoeven zoeken naar onofficiële forumposts.

Begin met een hoofdmodule die snel een zichtbaar resultaat produceert. Die onmiddellijke feedback helpt je te valideren dat de klok draait, pinnen correct zijn toegewezen en bitstreams worden gegenereerd op de manier waarvan je denkt dat ze dat zijn.

Voorbeelden van observeerbaar gedrag op topniveau:

• Een knipperende LED

• Een UART-echo

• Een teller die GPIO aanstuurt

Een praktische gewoonte is om vroeg een klein topniveau sjabloon te standaardiseren. Houd bijvoorbeeld één klokinvoer, één resetbenadering die je begrijpt, en een klein, consistent GPIO-bundel. Wanneer de basisstructuur hetzelfde blijft van project tot project, kun je je aandacht richten op de nieuwe logica in plaats van elke keer de fundamenten opnieuw te herleiden, iets dat arbeidsintensief en verrassend foutgevoelig kan aanvoelen.

Beperkingen zijn een kernonderdeel van FPGA-ontwerp in plaats van een laatste aanpassingsstap. Veel vroege hardwareproblemen komen voor, zelfs als het RTL-ontwerp correct is, omdat klokbeperkingen ontbreken of onjuist zijn, pinnen onjuist zijn toegewezen, of I/O-standaarden niet overeenkomen met de werkelijke bordspecifitities.

Een concreet werkproces dat je eerlijk houdt, is om klokken in XDC te definiëren, poorten te mappen met de master XDC van de leverancier als referentie, en vervolgens I/O-standaarden te verifiëren aan de hand van het bordschema. Dat proces kan in het begin bureaucratisch aanvoelen, maar het heeft de neiging om vage achterdocht te vervangen door controleerbare feiten.

Timing closure is ook niet gereserveerd voor snelle ontwerpen. Zelfs logica die traag lijkt op papier, kan zich slecht gedragen als het gereedschap onbedoelde klokrelaties afleidt of als asynchrone signalen casual worden behandeld. Comfortabel worden met het lezen van timingrapporten vroeg kan dat ongemakkelijke gevoel van "ik hoop dat dit goed is" verminderen wanneer ontwerpen groter worden.

Vivado vertelt je voortdurend wat het van je ontwerp vindt; het pijnlijke deel is dat het gemakkelijk is om voorbij de waarschuwingen te klikken en vervolgens uren te besteden aan het debuggen van een probleem dat al op de console werd beschreven. In de loop van de tijd zijn de mensen die sneller bewegen vaak degenen die een rustige gewoonte ontwikkelen om rapporten na elke run te controleren, zelfs als ze verwachten dat alles goed is.

Na elke synthesel/implementatierun, houd deze rapportcategorieën samen op hun eigen checklistregel:

• Timingstatus en kritieke paden

• Hulpbronnenutilisatie (LUT/FF/BRAM/DSP) versus verwachtingen

• Afleidingsresultaten (voor RAM's, DSP-blokken en andere beoogde structuren)

Wanneer een waarschuwing sinds de eerste build aanwezig is, blijft deze de vreemdste mislukkingen later weergeven. Een productieve houding is om aan te nemen dat waarschuwingen aandacht verdienen totdat je kunt uitleggen, in duidelijke technische termen, waarom ze onschadelijk zijn voor je specifieke ontwerp.

Schrijf synthetiseerbare Verilog die schoon wordt gekoppeld aan FPGA-hardware

HDL-werk is dichter bij schakelingontwerp dan app-ontwikkeling, en die verschuiving kan emotioneel schokkend zijn: je kunt geldige Verilog schrijven die prachtig simuleert, maar die vervolgens synthetiseert in iets langzamer, groter of gewoon anders dan je je had voorgesteld. Het doel is om structuren te beschrijven die de FPGA voorspelbaar kan implementeren: flip-flops, LUT-logica, BRAM en DSP-blokken, zodat gedrag en timing aansluiten bij je bedoeling.

Wanneer de mapping voorspelbaar is, voelt debuggen minder als ruzie maken met het gereedschap en meer als het verfijnen van een ontwerp.

Een comfortabele basislijn voor veel beginners is een enkel klokdomein met eenvoudige synchrone logica. Gebruik geklokte altijd-blokken voor sequentiële toestanden en continue toewijzingen (of goed geschreven combinatorische blokken) voor combinatorische paden. Het creëren van "klokachtige" logica in de fabricage kan werken in nichegevallen, maar het heeft de neiging om klokdomeinrisico's uit te nodigen, tenzij je al begrijpt wat klokgating, routering en timingimplicaties zijn.

Resetgedrag is een andere plek waar kleine keuzes verrassend inconsistente bordenresultaten kunnen creëren. Asynchrone resets kunnen nuttig zijn, maar ze kunnen ook deassertiegevaren of gevoeligheid voor verschillen in het inschakelen van het bord veroorzaken. Veel FPGA-ontwerpen gebruiken volledig synchrone resets of asynchrone inactivatie met synchrone vrijgave omdat deze benaderingen helpen om inconsistente opstartgedragingen tijdens het testen van de opstart te verminderen.

FPGA-logica leunt van nature op pijplijnen en parallelle structuren. Een veelvoorkomende teleurstelling bij beginners is het verwachten van software-achtige stapsgewijze uitvoering, en zich vervolgens verward voelen wanneer alles tegelijk gebeurt. Een nuttiger perspectief is om te bepalen waar je om geeft voor een gegeven blok en vervolgens expliciet voor die uitkomst te ontwerpen.

Een enkel-lijn ontwerp perspectief voor prestaties en mapping:

• Doorvoer (items per klok)

• Latentie (cycli van invoer naar uitvoer)

• Voorkeur voor hulpbronnenmapping (LUT's vs BRAM vs DSP)

Bijvoorbeeld, een vermenigvuldig-accumuleer kan DSP-slices schoon afleiden, maar kleine wijzigingen in de coderingsstijl kunnen het gereedschap richting LUT-gebaseerde rekensom duwen. Wanneer de benutting je verrast, is het vaak de moeite waard om even stil te staan en een iets ongemakkelijke vraag te stellen: heb je daadwerkelijk de hardwarestructuur beschreven die je bedoelde, of heb je iets functioneel equivalente beschreven dat meer middelen kost?

Simulatie accepteert gelukkig constructies die echte hardware niet op de manier kan implementeren die je je misschien voorstelt. Het helder houden van je synthetiseerbare grens vermindert valse zelfverzekerdheid en maakt simulatie-resultaten draagbaarder naar het bord.

Algemene patronen om gegroepeerd op één regel te houden als een snelle herinnering:

• Vermijd vertragingen (#) in syntheseerbare logica

• Vertrouw niet op initialisatie tenzij je gedrag van het apparaat/hulpmiddel hebt bevestigd

• Let op onbedoelde latches door onvolledige combinatorische toewijzingen

• Gebruik de juiste synchronisatoren voor klokdomein-overgangen

Een gewoonte die de moeite waard is, is het schrijven van kleine zelfcontrollende testbenches die de aannames valideren waar je emotioneel geneigd bent om ze weg te wuiven: resetgedrag, telleromloop, handdrukprotocollen en hoeksituaties. Wanneer projecten groeien, worden deze tests minder extra werk en meer de dingen die je ervan weerhouden alles opnieuw te beoordelen.

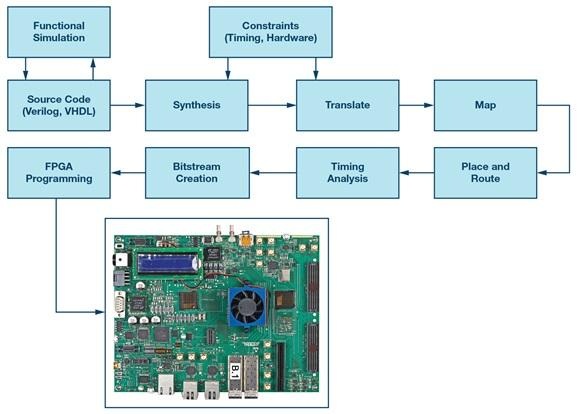

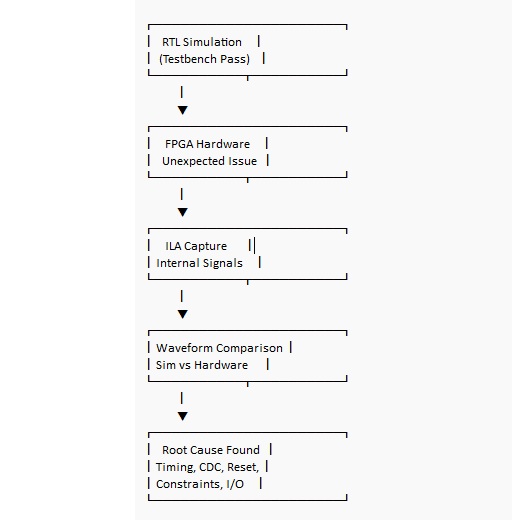

Systematisch debuggen met simulatie en on-chip zichtbaarheid (ILA)

Zelfs uitstekende simulatie garandeert niet het juiste bordgedrag. Reële hardware brengt klokjitter, I/O-vertragingen, onbekende initiële toestanden en asynchrone inputs die niet beleefd op je klokrand zijn uitgelijnd. De snelste debuggers zijn meestal niet degenen die willekeurige bewerkingen doen, maar degenen die het probleem beperken met gestructureerde observatie en kunnen uitleggen welk bewijs hun mening heeft veranderd.

Een sterke testbench controleert het gedrag over vele cycli en vermijdt ongemakkelijke scenario's niet. Als je realistische stimulus modelleert, wordt simulatie een plek waar je vertrouwen opbouwt, niet alleen een plek waar je een signaal ziet wisselen en hoopt dat het iets betekent.

Realistische stimuli die de kwetsbare logica blootstellen:

• Knop bounce

• UART-kaderfouten

• Terugdruk in streaminginterfaces

• Resetsequenties met awkward timing

Het helpt ook om bugs in twee categorieën te verdelen, zodat je de verkeerde soort oplossing niet achtervolgt:

• Functionele bugs: de logica van de RTL is verkeerd

• Integratiebugs: de RTL is prima, maar klokken/resets/beperkingen/I/O-aannames kloppen niet

Simulatie is uitstekend in het opsporen van functionele bugs; bordtesten onthullen vaak integratiebugs waarvan je niet wilde geloven dat ze mogelijk waren.

Wanneer hardwaregedrag niet overeenkomt met je testbench, is de Integrated Logic Analyzer (ILA) vaak de meest directe manier om speculatie te vervangen door een trace die je kunt bestuderen. Onderzoek signalen die beslissingen en grenzen binnen het ontwerp vertegenwoordigen, en vang vervolgens het moment waarop dingen divergeren en vergelijk dit met de verwachte simulatiegolfvorm.

Signalentypen die vaak waardevolle probes zijn:

• FSM-toestandscoderingen

• geldige/klaar handdrukken

• FIFO vol/leeg vlaggen

• reset synchronizer-uitgangen

Een praktische workflow is om te beginnen met minder probes en een bredere vastlegwindow. Naarmate je leert waar de storing zich bevindt, kun je de trigger aanscherpen en details toevoegen. Overinstrumentatie kan de timingmarge verminderen en builds compliceren, dus het is vaak gezonder om ILA-invoering te beschouwen als een gerichte meetstap in plaats van iets wat je voor het geval dat aanhoudt.

Sommige van de meest leerzame mislukkingen doen zich voor wanneer de simulatie foutloos lijkt en het bord onstabiel is. Die mismatch kan ontmoedigend aanvoelen, maar het is ook waar de FPGA-intuïtie scherper wordt, omdat de oplossing meestal ligt in klokken, beperkingen of signaalhygiëne in plaats van in het algoritme.

Veelvoorkomende oorzaken van simulatie/borddivergentie:

• Ontbrekende of onjuiste klokbeperkingen

• Metastabiliteit door niet-gesynchroniseerde inputs

• Variatie in resetvrijgave-timing over de chip

• CDC-problemen tussen meerdere klokdomeinen

• Verschillen in initiële voorwaarden

Een perspectief dat de leerervaring doorgaans versnelt, is om timing en observeerbaarheid te beschouwen als eigenschappen die je opzettelijk in het ontwerp bouwt. Wanneer je kleine projecten expliciet klokken definieert, I/O beperkt, overgangen synchroniseert en interne signalen blootstelt voor meting, besteed je minder tijd aan hopen dat het werkt en meer tijd aan het maken van gecontroleerde, uitlegbare verbeteringen. Die denkwijze schaalt natuurlijk van een knipperende LED naar grotere leidingen, interfaces en embedded systemen op hetzelfde apparaat.

Xilinx (AMD) vs. Altera (Intel) FPG

Xilinx (AMD) en Intel (Altera) leveren beide FPGA-families die op papier vergelijkbaar lijken, en het is gemakkelijk om je zelfverzekerd te voelen na een snelle datasheet-scan. De stemming verandert meestal later, wanneer de dagelijkse engineeringrealiteiten het tempo beginnen te bepalen: toolgedrag op je exacte apparaat en snelheidsgraad, of de IP die je assumed te kunnen gebruiken daadwerkelijk licentieerbaar is in jouw organisatie, of een referentiedesign werkelijk aansluit op jouw klokken en resets, en of de timingafsluiting stabiel blijft zodra het ontwerp productiegereed wordt.

Een selectieproces houdt beter stand wanneer je de FPGA beschouwt als een leveringssysteem, apparaat + tools + IP + borden + documentatie + lange termijn onderhoudbaarheid, want daar winnen teams ofwel momentum (en slaap) of stapelen ze stille planningsangst op.

Kenmerk	Xilinx (AMD)	Intel (Altera)
Markpositie	Historisch de marktleider, bekend om zijn brede productportfolio en als eerste op de markt met nieuwe technologieën.	Sterke concurrent, vooral krachtig in datacenter- en netwerktoepassingen, gebruikmakend van Intel's productiecapaciteiten.
Kernarchitectuur	Logica is voornamelijk gebaseerd op 6-input Look-Up Tables (LUTs), die hoge granulariteit en flexibiliteit bieden.	Gebruikt Adaptive Logic Modules (ALMs), die complexer zijn en geconfigureerd kunnen worden als grotere LUTs, wat mogelijk de logica-dichtheid voor bepaalde ontwerpen verbetert.
Software Suite	Vivado Design Suite en Vitis Unified Software Platform. Vaak geprezen om zijn gebruiksvriendelijke interface voor ervaren ontwikkelaars.	Quartus Prime Design Suite. Sommige gebruikers vinden de GUI intuïtiever voor beginners, en het is bekend om snellere compileertijden in sommige scenario's.
High-End Families	Versal ACAPs (Adaptive Compute Acceleration Platforms) die schaalbare, aanpasbare en intelligente engines combineren.	Agilex FPGAs, bekend om hoge prestaties en energie-efficiëntie, met enkele benchmarks die een prestatie-per-watt voordeel laten zien.
Ecosysteemfocus	Sterke focus op het integreren van de processor en FPGA, zoals te zien is in de Zynq-familie. Populair voor applicatieontwikkeling.	Goed geschikt voor System-on-Chip-ontwerpen en industriële toepassingen, met een sterke IP-portfolio voor netwerken en RF.

Definieer selectie met verifieerbare beperkingen, niet met merkverwachtingen

Begin met vereisten die je vroeg kunt testen, niet met indrukken van eerdere projecten. Het doel is om “verrassingen in week 10” te verminderen, waar frustratie en herwerk meestal zich opstapelen.

Beperkingen checklist:

• Logica bronnen: LUTs/ALMs, registers, beschikbaarheid van routing en verwachte benuttingsgrens

• DSP-bronnen: aantal blokken, precisie-modus, pre-adders, cascade/topologie-opties en mappinggedrag voor je wiskundige kernels

• On-chip geheugen: BRAM/URAM (of M20K-equivalenten), totale capaciteit, poortmodi, bandbreedte per klok en contentionpatronen

• High-speed I/O: SERDES-klasse, lane-aantal, maximale lijnsnelheid, referentieklookeisen en protocolondersteuning gekoppeld aan je gebruiks-case

• Extern geheugen: DDR3/DDR4/LPDDR-varianten, controller volwassenheid, calibratiegedrag en board-niveau SI-margeassumpties

• Latentie en determinisme: end-to-end doel, per fase budget, jittertolerantie en CDC-strategie (inclusief hoe resets domeinen kruisen)

• Vermogen/thermisch envelop: worst-case schatting van schakelingen, transceiver vermogensmodi, heatsinking aannames en omgevingstemperatuur

Echte FPGA-projecten tonen vaak aan dat passen binnen het apparaat geen betrouwbare hoge-snelheidsoperatie garandeert. Ontwerpen die acceptabel lijken bij 70–80% benutting kunnen instabiel worden na het toevoegen van debug-logica, CDC-bescherming, FIFO's, foutafhandeling en timingmarge die nodig is voor praktische werking.

Als jouw team ooit een week heeft verloren aan routering congestie whack-a-mole, is de aantrekkingskracht van het verhogen van de apparaatgrootte gemakkelijk te begrijpen. De kostenruil is meestal niet lineair: een iets groter onderdeel kan kalmere timing, minder tooliteraties en minder nachtelijke reconstructies opleveren.

Behandel de toolflow als een vereiste die je niet kunt weg wensen

De toolflow blijkt vaak de verborgen scheiding te zijn tussen een solide plan en een plan dat blijft slippen. Mensen onderschatten vaak hoeveel emotionele bandbreedte wordt verbruikt aan langzame of onvoorspelbare iteraties, vooral wanneer een bouw uren duurt en de foutmodus vaag is.

Tool-flow evaluatie checklist:

• Iteratiesnelheid: synthese + plaats/route + bitstreamtijd op je CI-hardware, niet een demo-machine van de leverancier

• Timing sluitingsgedrag: QoR-trends, stabiliteit over seeds en gevoeligheid voor kleine wijzigingsbeperkingen

• Beperkingen en waarneembaarheid: SDC/XDC duidelijkheid, klokmodellering nauwkeurigheid, false-path/multicycle verwerking en hoe debugbaar schendingen zijn

• Debug-instrumentatie: logicanalysator-invoegflow, probe-flexibiliteit, triggerdiepte en hoe vaak je moet recompileren om signalen waar te nemen

• Omgevingsgeschiktheid: ondersteunde besturingssystemen, headless builds, licentiefrictie en hoe goed het past in de workflow van jouw team

• CI/VCS-vriendelijkheid: reproduceerbaarheid, deterministische output (zoveel als de tools toestaan), scriptbaarheid en upgrade-pijn

Voordat je je verbindt, voer een timing-closure proef uit op iets representatiefs (geen speelgoed). Inclusief je echte klokken, ten minste één extern geheugeninterface en ten minste één high-speed I/O-blok. Volg:

• Wandklok compileertijd per iteratie

• Slack-stabiliteit over een paar seeds

• Hoe snel een ingenieur de eerste drie timingproblemen kan diagnosticeren zonder tribale kennis

Dat experiment heeft de neiging een soort duidelijkheid te produceren die functiechecklist niet doet. Het onthult ook of jouw team zich stabiel of voortdurend gespannen zal voelen tijdens de integratiefase.

IP-beschikbaarheid en licentieverlening: Waar schema's vaak strak worden

Zelfs als ruwe FPGA-bronnen er vergelijkbaar uitzien, zijn schema’s vaak afhankelijk van IP-realititeiten. Dit is waar teams zich blindelings kunnen voelen: de kern bestaat, maar het licentiemodel, de integratie-inspanning of de documentkwaliteit maakt het een trage slijtage.

IP- en licentiechecklist:

• Protocolstapels: PCIe, Ethernet MAC/PCS, JESD204, DDR-controllers en alle niche-interface waarop je vertrouwt

• Licentievoorwaarden: node-locked vs floating, functie-add-ons, build-server/CI-implicaties en eventuele runtime- of implementatiebeperkingen

• Referentieontwerpen: lane-tellingen, klokplan, reset-volgorde, DMA-architectuur en of het past bij jouw systeembanden

• Ondersteuningshorizon: verwachtingen voor langdurig onderhoud, patchfrequentie en hoe problemen worden geprioriteerd

Een subtiel punt dat teams op de harde manier leren: beschikbare IP is niet hetzelfde als 'drop-in' IP. Labdemo's kunnen het integratiewerk verbergen dat nodig is om jouw latentie-, buffervoorraad- en klokdoelen te bereiken. Tijd plannen voor validatie en IP met directe documentatie en bekende goede voorbeelden bevoordelen, verlaagt vaak het stressniveau later, zelfs als de initiële evaluatie langzamer aanvoelt.

Bordecosysteem, inschakelrisico en het comfort van bekende goede platforms

De keuze voor FPGA is gekoppeld aan de realiteit van het bord. Tijdens het inschakelen verdwijnt de tijd vaak in platformonzekerheid in plaats van RTL: één gemiste klokbeperking, een resetafhankelijkheid die niet duidelijk was, of een transceiverkanaal dat alleen bij bepaalde temperaturen marginaal is.

Bord- en platformchecklist

• Evaluatieborden en referentieplatforms: beschikbaarheid, revisiestabiliteit en of het ontwerp veel gebruikt wordt in het veld

• Stroomleveringsrichtlijnen: PDN-doelen, decoupling-aanpak, rails-volgordeverwachtingen en tolerantieniveau-veronderstellingen

• Referenties voor hoogfrequente lay-out: richtlijnen voor transceiver-routing, conformiteitsnotities en bewezen stapeloplossingen

• Debug-toegang: JTAG-stabiliteit, opstart/configuratietypen, ondersteuning voor configuratiefirmware en zichtbaarheid in rails/klokken

• Ondersteuningsresponsiviteit: kanalen van leveranciers, signaal-ruisverhouding binnen de gemeenschap en doorlooptijd voor tool/IP-problemen

Het gebruik van een breed geaccepteerd platform met bewezen referentieontwerpen kan de systeemschakeling gestructureerder en voorspelbaarder maken. Deze aanpak helpt bij het oplossen van problemen van brede onzekerheid naar stap-voor-stap meetbare verificatie, wat de ontwikkelings-efficiëntie verbetert.

Tijdsluiting

Tijdsluiting is waar de verschillen tussen leveranciers tastbaar worden, vooral wanneer de benutting stijgt en meerdere klokdomeinen met elkaar interageren. In deze fase kan de voortgang van het ontwerp of stabiel en voorspelbaar blijven of moeilijk worden wanneer kleine wijzigingen grote tijdsvariaties veroorzaken.

• Congestieschaling: hoe de routingdruk toeneemt naarmate de benutting stijgt, en waar het begint te pieken

• Fmax-voorspelbaarheid: hoe vaak gematigde beperkingen je dichtbij brengen, tegenover het vereisen van zware handmatige afstemming

• Rapportagekwaliteit: of tijdsrapporten wijzen op uitvoerbare oplossingen, en niet alleen lange lijst met schendingen

• Robuustheid: gedrag over PVT-variatie en over implementatiezaadjes

Het is over het algemeen veiliger om aan te nemen dat de inspanning voor sluiting niet-lineair toeneemt met densiteit. Voorbij een bepaalde drempel kan een kleine RTL-aanpassing de slack omdraaien van gezond naar fragiel. Architecturale slack, pipelining, selectieve vloerplanning en het kiezen van een apparaat met ruimte om te ademen, verslaat vaak heldhaftige beperkingafstemming die niemand leuk vindt om te onderhouden.

Vergelijk het exacte onderdeel

Specificaties verschuiven tussen generaties en binnen een enkele familie. Twee onderdelen met vergelijkbare namen kunnen zich genoeg verschillend gedragen om een plan te verstoren, vooral als verpakking, snelheidsbeoordeling en toolvolwassenheid in het spel komen.

• Snelheidsbeoordeling: haalbare Fmax, gedrag van transceiver-marges en verschillen in timingmodellen

• Verpakking: I/O-telling, bankplaatsing, SI-impact, thermisch gedrag en assemblagebeperkingen

• SKU-functiebeperkingen: uitgeschakelde blokken, verminderde transceiver-capaciteit, geheugensverhoudingen of protocolbeperkingen op bepaalde varianten

• Toolvolwassenheid: niveau van apparaatondersteuning, releasefrequentie en of jouw team kan standaardiseren op een stabiele toolversie

Praktische vergelijkingsmethode:

• Leverancier-timingmodellen gekoppeld aan jouw werkelijke klokken en interfaces

• Vermogensschatting met realistische toggle-snelheden, duty-cycles en transceiverinstellingen

• Pinout/bankbeperkingen afgestemd op jouw bordvereisten en connector-schema

• Toolversies waarmee jouw organisatie kan leven voor de levensduur van het product (inclusief CI)

Een beslissingsraamwerk dat de neiging heeft om stand te houden wanneer dingen stressvol worden

Wanneer de druk op de planning toeneemt, helpt een framework dat gebaseerd is op metingen om spijtgedreven pivotaties te vermijden. Het helpt ook het team om zich meer op zijn gemak te voelen, omdat beslissingen een papiertrail hebben die is gekoppeld aan waargenomen resultaten in plaats van optimisme.

Gebalanceerde selectievolgorde:

1) Verankering van meetbare vereisten: middelen, I/O, geheugen, latentie en vermogen/thermisch budget.

2) Prototypen van het moeilijkste subsysteem bij elke kandidaat: timinggedrag + debugworkflow + build/CI-lus.

3) Evalueer de maturiteit van IP en licentieverlening ten opzichte van uw integratieplan, niet op basis van marketingsamenvattingen.

4) Kies de optie met speelruimte en de meest voorspelbare iteratielus, in plaats van degene die net aan de minimumeisen voldoet.

De kernboodschap is dat de beste FPGA zelden degene is met de meest opvallende kopcijfers. Teams bewegen meestal sneller, en met minder twijfel, wanneer het platform een constante convergentie, herhaalbare builds en onderhoudbare oplossingen gedurende de levensduur van het product ondersteunt.

De Kern Toolchain

De rol van Vivado in de FPGA-werkstroom

Vivado wordt vaak het operationele centrum van een Xilinx FPGA-project, niet omdat het glamoureus is, maar omdat het de plek is waar elke veronderstelling uiteindelijk tegen de realiteit van de tool wordt getest. Het neemt HDL en beperkingen op, produceert een netlijst, voert plaatsing en routering uit terwijl het timing- en fysieke ontwerprichtlijnen in balans houdt, en genereert vervolgens een bitstream die het apparaat programmeert.

Een praktische manier om Vivado te begrijpen, is door het te beschouwen als twee verbonden systemen: een RTL-naar-netlijst conversiesysteem en een optimizer voor fysieke implementatie. Dit verklaart waarom logisch correcte RTL nog steeds onbetrouwbare of inconsistente resultaten kan opleveren wanneer beperkingen onvolledig zijn, klokdefinities onnauwkeurig zijn of de ontwerpstructuur routerings- en timingproblemen veroorzaakt.

De meeste projecten volgen een vertrouwde pijplijn, ook al verschillen de details per apparaatsfamilie en flowstijl.

• Synthetiseren: vertaalt RTL naar een poortniveau representatie en leidt apparaatspecifieke structuren af.

• Implementatie: voert plaatsing, routering en timinggestuurde optimalisatie uit onder fysieke beperkingen.

• Bitstreamgeneratie: zendt het configuratie-beeld uit en controleert het geïmplementeerde resultaat tegen beperkingen en toolregels.

Een planning wordt meestal gespannen, niet wanneer een bitstream eenmaal wordt geproduceerd, maar wanneer het team nodig heeft dat de bitstream zich gedraagt als een betrouwbare output: vergelijkbare resultaten bij herbouws, timingmarges die standhouden bij de streef snelheidsgraad, en stabiliteit wanneer kleine RTL-bewerkingen worden aangebracht voor functionele correcties. Dat is waar het gisteren gebouwde comforting stopt.

Teams die in de loop van de tijd sneller bewegen, stoppen meestal met het behandelen van rapporten als papierwerk en beginnen ze te behandelen als engineeringbewijs. Wanneer de build-artikelen consequent worden verzameld, worden ontwerpdiscussies minder emotioneel en concreter, wat een opluchting is wanneer deadlines nabij zijn.

• Synthetiserings-/implementatierapporten: benutting, afgeleide primitieven, waarschuwingen en structurele samenvattingen.

• Timinguitgangen: WNS/TNS, falende eindpunten, gedetailleerde paden en klokinteractie samenvattingen.

• XDC-beperkingen: klokken, I/O-regels, uitzonderingen en fysieke pin-toewijzingen.

• Geïmplementeerde checkpoints (DCP): reproduceerbare snapshots die snelle iteratie en gecontroleerde experimenten ondersteunen.

Een patroon dat opkomt in echt werk, is dat een net, intern consistente rapportset vaak soepelere vooruitgang voorspelt dan een enkele groene "PASS"-banner. De banner kan kwetsbaarheid verbergen; de rapporten meestal niet.

Installatie en Omgevingsopstelling

Een opstelling die alleen de GUI opstart, is gemakkelijk te vieren en later gemakkelijk te betreuren. De opstellingen die teams vertrouwen, zijn op een goede manier saai: ze gedragen zich hetzelfde onder automatisering, ze zijn consistent tussen machines en ze verrassen je niet na een toolupdate.

Kies de Vivado ML-editie die aansluit bij uw apparaatsdoelen, en schakel vervolgens alleen de apparaatsfamilies in die u daadwerkelijk van plan bent te bouwen. Dit beperkt het schijfruimtegebruik en de indexeringstijd, en het vermindert ook de kans op per ongeluk configuratiefouten tussen families die een middag in beslag kunnen nemen.

In multi-board ontwikkelteams helpt het onderhouden van een gedefinieerde lijst van ondersteunde apparaten voor elk project om de ontwikkeling meer gecontroleerd en consistent te houden dan te vertrouwen op welke tools of onderdelen er ook maar geïnstalleerd zijn.

Vivado-uitvoer kan verschuiven tussen versies omdat plaatsing, routering en timingalgoritmen evolueren en bugs worden opgelost (of vervangen door andere bugs). Veel teams krijgen kalmere builds door één toolversie per releasebranch vast te leggen en in geplande stappen te upgraden in plaats van continu af te dwalen.

Bij het uitproberen van een nieuwere versie vergelijken teams vaak de praktische signalen van de gezondheid van de tool voordat ze deze als een nieuwe basislijn aannemen: timingmarges, veranderingen in gebruik, waarschuwingen deltas en eventuele nieuwe beperking dekkingsberichten. De tijd die aan die vergelijking wordt besteed, is meestal gemakkelijker dan te discussiëren aan het einde van de cyclus over de vraag of de timing plotseling zonder reden slechter is geworden.

Voor commandoregel-bouw, CI-systemen en gedeelde bouwservers moet de ontwikkelomgeving consistent functioneren op alle systemen in plaats van afhankelijk te zijn van individuele machineconfiguraties.

• Instellingen scripts: source de juiste toolinstellingen zodat paden, bibliotheken en runtime-afhankelijkheden consistent worden opgelost.

• Tcl-gestuurde stromen: geef de voorkeur aan gescripte builds voor herhaalbare runs, uniforme rapportage en CI-integratie.

• Disciplinaire bouwinterface: houd invoer en uitvoer stabiel zodat wijzigingen opzettelijk en controleerbaar zijn.

Een veelvoorkomende ontwikkelworkflow is om eerst een stabiele GUI-bouw te voltooien om het ontwerp te verifiëren, en vervolgens over te schakelen naar een Tcl-gebaseerde stroom zodat het bouwproces niet langer afhankelijk is van GUI-instellingen, gecachte gegevens of verschillen tussen ontwikkelmachines.

De rapporten die je wilt lezen zoals Diagnoses

De meeste momenten van ontwerpfalen zijn niet lang mysterieus als de rapporten worden gelezen als een verhaal over wat de tool geloofde. Waarschuwingen, beperking dekkings en timingpaden documenteren de faalmodus vaak in het openbaar, hoewel niet altijd in de meest vriendelijke volgorde.

Teams verbeteren het snelst als ze Vivado-uitvoeren beschouwen als een dagelijkse feedbackloop in plaats van iets dat je alleen opent wanneer de build faalt.

Deze rapporten zijn vaak de eerste plek waar de intentie-drift zichtbaar wordt, en dat kan vreemd geruststellend zijn: tenminste is het probleem concreet.

• Hulpbronnenutilisatie: LUT, FF, BRAM, DSP, URAM versus apparaatlimieten en headroom.

• Inferentiecontroles: onverwachte RAM-stijlen, ontbrekende DSP-inferentie, verrassende primitieve mapping.

• Structurele rode vlaggen: netten met hoge fan-out, brede multiplexing, lange combinatoire ketens.

• Waarschuwingen: latch-inferentie, onvolledige gevoeligheidshandhaving, ongeconnecteerde of bijgesneden logica.

Latch-inferentie en onbedoeld lange combinatoire paden komen vaak voor in de praktijk. De tool implementeert ze zonder klagen, en dat kan misleidend aanvoelen wanneer de timing later weigert samen te werken op manieren die willekeurig lijken totdat de padrapporten zijn gelezen.

Timingclosure wordt minder stressvol wanneer het team weet wat de tool aan het optimaliseren is en waarom het bepaalde afwegingen maakt.

• Slack-signalen: WNS als de ergste enkele schending; TNS als de algemene spreiding van schendingen.

• Padverdeling: waar vertraging zich ophoopt (logische diepte, routering, kloksignalen of beperking aannames).

• Klokmodellering: of paden worden geanalyseerd zoals bedoeld, genegeerd of onjuist gegroepeerd.

Een genuanceerde les die ervaren teams internaliseren, is dat timingpijn vaak een beperking-modelleringsprobleem is, en pas daarna een RTL-probleem. Wanneer het klokmodel verkeerd is, kan het dagen kosten om de verkeerde eindpunten te optimaliseren en het kan nog steeds aanvoelen alsof de tool niet luistert.

Beperkingshiaten zijn een herhaaldelijk probleem, deels omdat ze er niet altijd dramatisch uitzien totdat het project ver gevorderd is.

• Klokdefinitiehiaten: ontbrekende of onjuiste primaire klokken.

• Gegeneerde klokhiaten: verdeelde/vermeerderde/doorgestuurde klokken die niet zijn gedeclareerd, waardoor de tool moet gokken.

• I/O-definitiehiaten: ontbrekende I/O-beperkingen die leiden tot optimistische aannames en later verrassingen op bordniveau.

• Uitzondering misbruik: ontbrekende uitzonderingen of uitzonderingen die te breed zijn om betrouwbaar te zijn.

Een pragmatische gewoonte is om de XDC te beschouwen als een levende specificatie en niet als een patchbestand. Wanneer uitzonderingen worden geïntroduceerd, houden teams die beter slapen de uitzonderingen vaak krap, uitgelegd en verbonden met een echte timingrelatie in plaats van ze te gebruiken om schendingen te verdoezelen die onder de loep moeten worden genomen.

XDC Beperkingsstrategie

Het XDC-bestand is waar de ontwerpintentie gedwongen wordt om expliciet te worden. Wanneer het iets verkeerd is, kan het resulterende timinggedrag chaotisch lijken, ook al is de tool Perfect deterministisch.

Definieer klokken expliciet, en verifieer vervolgens of de tool ze heeft doorgegeven zoals je had verwacht. Klokmodelproblemen zijn vaak gemakkelijker te corrigeren dan diepere architecturale timingproblemen, waardoor ze eenvoudiger op te lossen zijn tijdens timinganalyse en debugging.

• Primaire klokken: gedefinieerd vanaf pinnen of van MMCM/PLL-uitgangen.

• Gegeneerde klokken: gedefinieerd voor verdeelde, vermenigvuldigde of doorgegeven domeinen.

• Asynchrone relaties: gedeclareerd via klokgroepen of expliciete relaties.

Op echte borden kan één gemiste gegeneerde klok een misleidend timingbeeld veroorzaken dat dagen kost, vooral wanneer de tool optimaliseert naar eindpunten die nooit bedoeld waren om samen geanalyseerd te worden.

I/O-beperkingen vormen de elektrische en timingassumpties die de tool gebruikt, en dat kan stilletjes bepalen of labsuccessen zich vertalen naar "systeemsuccessen."

• Elektrische standaarden: I/O-standaarden en spanningen afgestemd op het ontwerp van de kaart.

• Pinningdiscipline: vergrendel pinlocaties zodra de mapping stabiliseert om churn te vermijden.

• Interface-timing: invoer-/uitvoervertragingen die het externe apparaat weerspiegelen, niet de standaardinstellingen van de tool.

Een bekende teleurstelling in een laat stadium is: Het voldeed aan de timing bij de bouw, maar de interface faalt onder echt verkeer. Dat resultaat herleidt vaak naar standaard I/O-assumpties die nooit zijn geüpdatet om overeen te komen met het schema en het timingbudget van het externe apparaat.

Uitzonderingen kunnen de bedoeling verduidelijken, en ze kunnen ook een fragiele illusie van vooruitgang creëren als ze langer meegaan dan hun oorspronkelijke rechtvaardiging.

• Valse paden: alleen gebruiken wanneer het pad daadwerkelijk geen onderdeel is van functionele timing.

• Multicycle-paden: alleen gebruiken wanneer de vastlegrelatie echt meerdere cycli beslaat en gedocumenteerd is.

• Uitzonderingshygiëne: houd de set klein, bekijk deze na grote RTL/pijplijnwijzigingen, en retireer verouderde vermeldingen.

Sommige van de duurste timingfouten komen van uitzonderingen die ooit nauwkeurig waren, maar vervolgens stilletjes onnauwkeurig werden na een pijplijnwijziging. De tool zal zonder te klagen voldoen, wat precies maakt dat deze faalmodus zo onaangenaam is.

Typische Faalpatronen en Hoe Ze Efficiënt Op Te Lossen

Bepaalde problemen herhalen zich in projecten, ongeacht of de toepassing netwerken, visie, controle of versnelling is. Het vroegtijdig herkennen van het patroon vermindert de emotionele last van debuggen, omdat het team kan overgaan van waarom gebeurt dit naar welk handboek van toepassing is.

Deze situatie voelt vaak aan als de tool koppig is, maar de oorzaken zijn meestal traceerbaar.

• Combinatoriale diepte: lange paden veroorzaakt door ontbrekende of onvoldoende pipelining.

• Fanoutdruk: netwerken met hoge fanout die profiteren van replicatie, buffering of herschikking.

• Beperkingsmodellering: klokdefinities of relaties die verkeerd karakteriseren wat geanalyseerd moet worden.

Een volgorde die goed werkt is: valideer het timingmodel (klokken en relaties), concentreer eerst op de slechtst presterende eindpunten, breid vervolgens alleen uit naar architecturale wijzigingen als het pad bewijs ondersteunt.

Dit is een van de meer demoraliserende ervaringen in FPGA-werk, vooral omdat het voelt alsof de realiteit oneerlijk is. Meestal is het gewoon zo dat simulatie niet dezelfde faalmodi heeft belast.

• CDC/reset-gedrag: resetsequentie en klokdomeinovergangen die simulaties zelden realistisch oefenen.

• I/O-assumpties: onbeperkte of verkeerd ingeperkte I/O die marginaal echte interfaces produceert.

• Initialisatiegedrag: afhankelijkheid van initiële waarden die niet schoon aansluiten bij het gedrag van het apparaat bij inschakeling.

Teams die stabieler worden, brengen CDC en resetstrategie vroeg in de ontwerpdiskussie, beschouwen deze als onderdeel van de ontwerparchitectuur in plaats van een opruimfase nadat de "echte logica" is voltooid.

Dit probleem is gebruikelijk omdat plaats-en-route scherp reageert op wijzigingen in de netlijststructuur, zelfs wanneer de functionele wijziging klein lijkt.

• Netlijstgevoeligheid: kleine refactoringen kunnen pakkings-, plaatsingsbeslissingen en routeringscongestie veranderen.

• Beperkingsafdrift: kleine XDC-wijzigingen (of ontbrekende dekking) kunnen timingvariatie amplificeren.

• Mitigatiegewoonten: incrementele implementatie, selectieve hiërarchiebehoud en stabiele beperkingen.

Wanneer teams deze mitigatiegewoonten aannemen, voelt iteratie vaak voorspelbaarder aan, wat de verleiding vermindert om het ontwerp voortijdig te bevriezen uit angst om de timing opnieuw te breken.

Licentieoverwegingen

Licenties worden vaak een gespreksonderwerp wanneer een project tegen apparaten-dekkingslimieten aanloopt of wanneer geavanceerde functies nodig zijn voor een specifieke workflow.

• Standaard: komt vaak overeen met instap- en middenklasse leerborden en basisflows.

• Enterprise: komt vaak overeen met bredere apparaatsupport en geavanceerde mogelijkheden.

Voor teams zijn drijvende licenties die worden ondersteund door een licentieserver vaak gemakkelijker op te schalen dan node-vergrendelde licenties, vooral wanneer builds draaien op gedeelde machines, toegewezen buildservers of CI-runners. Veel teams geven de voorkeur aan het vroeg aligneren van licenties met de apparaatsroutekaart in plaats van later, omdat licentieverrassingen de neiging hebben om op te duiken wanneer het al duur en politiek moeilijk is om van apparaat te wisselen.

Een consistente engineeringlus lijkt een stabielere voortgang te voorspellen dan enige enkele slimme optimalisatie: houd de beperkingen in overeenstemming met de realiteit, lees rapporten routinematig (zelfs wanneer je liever niet wilt), fixeer de onderliggende oorzaken in plaats van symptomen te verdoezelen, en zorg ervoor dat builds reproduceerbaar zijn. Wanneer die lus is vastgesteld, voelt Vivado minder als een zwarte doos en meer als een instrumentenpaneel, en verschuift de tijdsluiting van laatste-minuutspanning naar iets dat het team opzettelijk kan beheren.

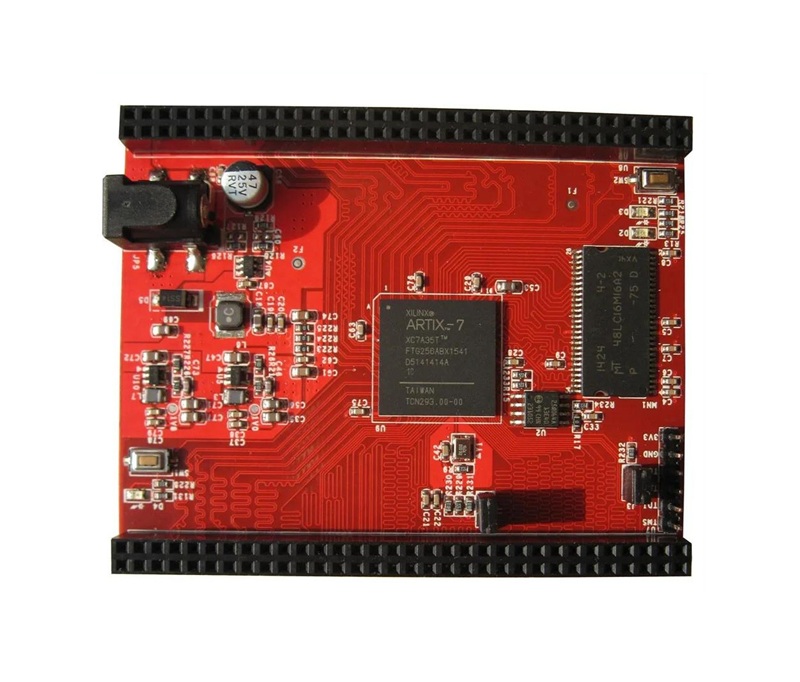

Xilinx Portfolio en Ecosysteem

Het kiezen tussen Xilinx-apparaten verloopt meestal soepeler wanneer het startpunt de omringende integratie is (processoren, geheugeninterfaces, opstartpad en afhankelijkheden op bordniveau), niet alleen een vergelijking van rauwe LUT-totals. Die kader komt meestal overeen met hoe echte planningen en echte risico's zich manifesteren.

Een discrete FPGA past meestal wanneer het team volledige controle over de bordarchitectuur wil en de werklast neigt naar deterministisch hardwaregedrag met minimale softwareoppervlak. Een Zynq-klasse SoC past meestal wanneer het ontwerp profiteert van een CPU die dicht bij versnellingslogica zit, zodat controle en datapaden samen kunnen evolueren zonder het bord in een multi-chiponderhandeling te veranderen. Een Kria SOM-module past meestal wanneer het plan is om snel te bewegen en de onzekerheid van de bordopbouw te beperken door rekenkracht, geheugen en opstartopslag als een voorgekwalificeerd bouwblok te beschouwen.

Discrete FPGA past meestal voor:

• maximale controle over bordontwerp

• deterministische pipelines met beperkte softwareafhankelijkheid

Zynq SoC past meestal voor:

• strakke CPU+versnellerkoppeling

• verenigde rekenkracht/controle op één apparaat

• iteratieve HW/SW-evolutie

Kria SOM past meestal voor:

• kortere tijd-tot-product

• verminderde blootstelling op bordniveau door gebruik van een gevalideerd rekensysteem

Eenvoudige FPGA's blijken vaak goed te presteren wanneer het probleem wordt aangedreven door druk op de tijdsluiting, ongebruikelijke I/O-behoeften, of streaming-pipelines die het beste presteren als vaste-functie hardware. Voorspelbare latentie en gestructureerde datapaden verbeteren vaak controle, verificatie en debugging, vooral wanneer de architectuur goed georganiseerd blijft.

Standalone apparaten komen vaak voor in:

• sensorinterface

• motorbesturing

• gematigde snelheidspakketverwerking

• protocolbruggen

In het veld is een terugkerende bron van frustratie niet de RTL zelf, maar de omringende verplichtingen van het bord die stilletjes arriveren en vervolgens het kritieke pad domineren. Voedingsrails, configuratie- en opstartstrategie, klokgeneratie, externe geheugenindeling (indien aanwezig) en toegang tot debugging kunnen de beperkingen worden die het hele product vormgeven. Een praktische vuistregel is dat hoe eenvoudiger het verhaal over extern geheugen en hoe minder hoge-snelheidstransceivers erbij betrokken zijn, hoe bevredigender de standalone FPGA-ervaring wordt. Zodra extern DDR en multi-stap opstartflows onvermijdelijk worden, begint de integratie-aantrekkingskracht van een SoC of een module minder als een kenmerk aan te voelen en meer als verlichting.

Kosten-geoptimaliseerde families streven doorgaans naar een gemeten mix van LUT's, BRAM en DSP onder beperkte stroombudgetten. Ze komen veel voor in producten waar het engineeringteam respectabele capaciteit wil zonder de bord- en thermale kosten die gepaard gaan met extreme interfaces.

Veelvoorkomende landingszones omvatten:

• embedded controle

• mid-range I/O aggregatie

• gematigde-snelheid signaalverwerking

Het voordeel is niet alleen de prijs per eenheid, teams waarderen vaak dat deze onderdelen het gemakkelijker maken om binnen thermale limieten te blijven zonder agressieve koeling in te schakelen, en ze kunnen voorkomen dat de PCB escaleert naar een hoog-snelheidslay-outproject. Tegelijkertijd leren praktijkopbouw regelmatig een iets ongemakkelijke les: een goedkopere apparaat kan hogere totale uitgaven teweegbrengen als het gedwongen compromissen in het ontwerp in een late fase. Wanneer de tijdsmarge dun is, kunnen kleine aanpassingen, een wijziging van de I/O-standaard, een tweak van de klokroutering, een verschuiving van het vloerplan, doorwerken in verificatiewerk en planningsangst. Voor deze apparaten besparen teams meestal tijd door klok-domeinplanning, CDC-strategie en resetgedrag vroeg te regelen, in plaats van te hopen dat late micro-optimisaties het plan zullen redden.

Zynq SoCs

Zynq-apparaten combineren ARM-verwerking met programmeerbare logica, wat het ontwerp in staat stelt om te splitsen in controle-vliegtuigsoftware en data-vliegtuigversnelling op een manier die voor veel productteams natuurlijk aanvoelt. Dit doet meer dan alleen het gemak verbeteren, het herstructureert de workflow. Teams kunnen beginnen met een software-eerst referentie voor functionele betrouwbaarheid, en dan warme paden naar hardware migreren naarmate doorvoer- en latentievereisten minder onderhandelbaar worden.

In implementaties die goed verouderen, "vervangt" de CPU zelden hardware, het stabiliseert eerder het product. De processor handelt vaak configuratie, telemetrie, veldupgrades, beveiligingsbeleid en edge-connectiviteit af, terwijl de fabric deterministische pipelines draait. Die scheiding kan emotioneel geruststellend zijn voor onderhoudspersoneel: software absorbeert verandering, hardware blijft stabiel, en releases voelen minder als een gok aan.

CPU draagt doorgaans:

• configuratie

• telemetrie

• upgrades

• beveiligingsbeleid

• edge-connectiviteit

Fabric draagt doorgaans:

• deterministische streaming pipelines

• stabiele versnellers

• latentie-gevoelige datapaden

Naarmate de reken dichtheid toeneemt en interfaces veeleisender worden, verminderen Zynq UltraScale+ stijl onderdelen de bord- en systeemcomplexiteit door CPU-kernen, DDR-controllers en hogebandwidth interconnect dichter bij de fabric te brengen. Dit wordt aantrekkelijk in ontwerpen die zowel real-time determinisme als een capabele softwareomgeving nodig hebben, vooral wanneer de werklast een mix is in plaats van een enkele schone kernel.

Frequente gebruiksgevallen zijn onder andere:

• edge-analyses

• multi-sensor fusie

• gemengde real-time plus AI pipelines

Een detail dat ervaren teams leren respecteren is dat "meer fabric" niet automatisch betekent "meer geleverde prestatie." Projecten lopen vaak tegen geheugenbandbreedte plafonds aan voordat ze zonder DSP's of LUT's komen te zitten. Ontwerpen die vroegtijdig kiezen voor DMA-topologie, bufferingstrategie en cache-coherentie-verwachtingen, tendensen naar stabiele prestaties met minder rompslomp dan ontwerpen die beslissingen over databeweging uitstellen tot een late integratie.

Partitionering gaat zelden over de vraag of iets kan worden versneld, het gaat meer om de vraag of versnelling de moeite waard is gezien de verificatie-inspanning, driver- en runtime-complexiteit, en hoe vaak de logica naar verwachting zal veranderen. Teams voelen hier vaak een touwtrekken: te veel naar hardware duwen kan iteratie vertragen, terwijl te veel op de CPU laten liggen kan leiden tot doorvoertijden die bijna altijd in de buurt blijven.

Werklasten die vaak langer op de CPU blijven dan verwacht, zijn onder andere:

• snel veranderende logica

• complexe parsing-rijke gedragingen

• functies met snelle iteratiecycli

Werklasten die vaak vroegtijdige fabric-versnelling belonen, zijn onder andere:

• stabiele algoritmen

• reken-dense kernels

• stream-vriendelijke datapaden

Een pragmatisch patroon is om te beginnen met een kleine, end-to-end doorsnede, vaak een eenvoudige DMA-loopback plus een minimale versneller, voordat de volledige functionaliteit wordt opgebouwd. Dit beperkte prototype laat vaak de integratieproblemen zien die anders laat en duur arriveren: onderbrekingsgedrag, bufferuitlijning, kosten voor cache-onderhoud, en doorvoerpunt plafonds die alleen onder constante belasting zichtbaar worden.

Kria SOMs en module-stijl platforms

Kria SOMs verpakken rekenkracht, geheugen en opstartopslag in een klaar subsysteem, wat de inspanning wegneemt van bord-opstarten en naar applicatie-engineering verschuift. Teams bescheiden vaak deze aanpak omdat het onzekerheid bevat: signaalintegriteit, DDR-routing, stroomsequencing en opstartbetrouwbaarheid zijn al gevalideerd, wat vroege demo's minder fragiel kan laten aanvoelen en planning minder speculatief.

De aanpak werkt vooral goed wanneer differentiatie leeft in algoritmen, I/O-topologie en uitrolbetrouwbaarheid in plaats van in een aangepaste rekenboard. Het kan ook de wrijving tussen teams verminderen: hardware-, firmware- en applicatiewerk kan parallel bewegen met minder "gebloeid door opstart" momenten.

Gevalideerde SOM-integratie dekt doorgaans:

• signaalintegriteit

• DDR-routing

• stroomsequencing

• opstartbetrouwbaarheid

Teams kunnen de inspanning opnieuw richten op:

• carrier-board differentiatie

• firmware-integratie

• applicatiegedrag

• uitrolversterking

Een SOM heeft vaak hogere kosten per eenheid dan een volledig aangepast bord, maar de totale programmakosten kunnen nog steeds dalen wanneer de planningen krap zijn of het risico op productieopbrengst ongemakkelijk is. De minder voor de hand liggende winst is levenscyclusvoorspelbaarheid: met een module kan rekenkracht soms worden behandeld als een verwisselbaar element over productvarianten, wat het herontwerp kan verminderen wanneer vereisten halverwege verschuiven.

De meest kalmerende stap is om vroegtijdig te valideren dat de thermische speling, I/O-exposure en geheugenbandbreedte van de SOM daadwerkelijk overeenkomen met de bedoelde werklast, in plaats van een specificatieblad te vertrouwen. Als de applicatie bandbreedte-beperk is, voelt fine-tuning in een laat stadium vaak aan als duwen tegen een gesloten deur, de mismatch tussen de vraag naar versneller en het geheugensubsyteem van de module domineert simpelweg.

Vroegwaardige controles omvatten doorgaans:

• thermisch envelop

• blootgestelde I/O

• duurzame geheugenbandbreedte versus werklastvraag

AI-implementatie in het ecosysteem

Vitis AI helpt bij het omzetten van getrainde modellen naar FPGA-gebaseerde inferentiedesigns door gebruik te maken van lagere precisieformaten, vaak INT8, en deze te compileren voor DPU-stijlarchitecturen. Dit bevestigt snel of een model op het FPGA-platform kan werken. De werkelijke prestaties hangen echter vaak sterk af van het omringende systeemontwerp, vooral databeweging en geheugenbehandeling.

De end-to-end doorvoer wordt meestal bepaald door hoe consistent het systeem de DPU kan voeden. Batchstrategie, tensorlay-out, DMA-scheduling, double-buffering en geheugensplaatsing beslissen vaak meer over de geleverde FPS dan de rekentitel. Teams die de DPU behandelen als een constante streamende consument, met zorgvuldig gestuurde buffers, vermijden vaak de veel voorkomende teleurstelling van indrukwekkende theoretische TOPS maar teleurstellende systeemresultaten.

Prestatievormende knoppen omvatten doorgaans:

• batchstrategie

• tensorlay-out

• DMA-scheduling

• double-buffering

• geheugensplaatsing

Bij implementaties stapelen kleine implementatiekeuzes zich op op manieren die moeilijk te voorspellen zijn vanuit laboratoriummicrobenchmarks. Niet-uitgelijnde buffers kunnen stilletjes de effectieve bandbreedte verminderen. Excessief cache-onderhoud kan CPU-tijd opslurpen en jitter veroorzaken. Kopie-intensieve pijplijnen kunnen veel van de voordelen van kwantisatie tenietdoen. Een onderbouwde aanpak is om bandbreedte en latentie bij elke grens te meten en vervolgens de inspanning te concentreren op de grens die momenteel het krapste is.

Nuttige meetgrenzen zijn:

• sensor naar DDR

• DDR naar accelerator

• accelerator naar nabewerking

Een nuttig mentaal model is om de AI-pijplijn te bekijken als een beperkte stroomnetwerk. Met die framing wordt de apparaatselectie minder een kwestie van het najagen van het grootste rekentgetal en meer over het kiezen van de optie die de dominante knelpunt ontspant en het gedrag van de pijplijn voorspelbaar houdt.

Ecosysteem en capaciteiten

Het Xilinx-ecosysteem gaat verder dan silicium naar de omringende mogelijkheden die teams in beweging houden: toolchains, IP, referentiedesigns, partnerborden en trainingsbronnen. In academische settings wordt het University Program vaak gewaardeerd omdat het terugkerende opzetproblemen, tooltoegang, bordbeschikbaarheid en labstructuur vermindert, zodat vroege voortgang minder waarschijnlijk wordt vertraagd door omgevingsproblemen in plaats van door het leren van de eigenlijke engineering.

Ecosysteemcomponenten omvatten:

• toolchains (Vivado, Vitis)

• IP-catalogi

• referentiedesigns

• partnerborden

• trainingsprogramma's

• middelen van het University Program

Zodra de onboardingfrictie is verminderd, kunnen leerlingen hun energie besteden aan de gewoonten die zich rechtstreeks vertalen naar professioneel werk: timing-closure-routines, pipeliningdiscipline, verificatiestrategie en hardware/software co-design oordeel. Deze vaardigheden tonen vaak hun waarde tijdens integratie, wanneer de uitkomsten meer worden gevormd door iteratiesnelheid en systeemcohesie dan door een geïsoleerde kernelbenchmark.

Overdraagbare vaardigheden omvatten:

• timing closure gewoonten

• pipeliningdiscipline

• verificatiestrategie

• hardware/software co-design

Een selectieprincipe dat consistent blijft in de lijn

Een betrouwbare selectieaanpak begint bij systeembeperkingen in plaats van marketinglagen. Teams krijgen over het algemeen duidelijkere beslissingen wanneer ze de operationele doelen en projectrealiteiten vooraf opschrijven, en vervolgens het integratieniveau, FPGA, Zynq SoC, of SOM selecteren, dat de grootste bronnen van onzekerheid voor hun specifieke programma vermindert. Dit leidt meestal tot keuzes die maanden later beter aanvoelen, wanneer integratie en iteratiesnelheid belangrijker zijn dan een vergelijking op papier van onderdelen.

Beperkingen om vroeg te definiëren zijn:

• latentie-doelen

• voortdurende bandbreedtebehoeften

• interfacevereisten

• thermische limieten

• updatecadans

• verificatiebudget

In veel programma's blijkt de optie die de databeweging eenvoudig houdt en de ontwikkelingslus strak eindigt de keuze te zijn die het langst meegaat, zelfs als de prijs per eenheid bij eerste oogopslag niet het meest aantrekkelijk is.

Conclusie

Het leren van Xilinx FPGA-ontwerp wordt gemakkelijker wanneer elk project een stabiel en herhaalbaar proces volgt. Sterke resultaten zijn afhankelijk van schone HDL, correcte beperkingen, zorgvuldige timingcontroles, simulatie en validatie met echte hardware. Door te beginnen met eenvoudige ontwerpen en goede debuggergewoonten op te bouwen, kunnen beginners betrouwbare FPGA-vaardigheden ontwikkelen voor meer geavanceerde digitale systemen.

Veelgestelde Vragen [FAQ]

1. Waarom worstelen FPGA-beginners vaak, zelfs als hun HDL-code logisch correct lijkt in simulatie?

Veel vroege FPGA-problemen worden niet veroorzaakt door de RTL zelf, maar door de kloof tussen simulatieveronderstellingen en fysiek hardwaregedrag. Simulatie verbergt meestal problemen met betrekking tot klokbeperkingen, resettiming, I/O-standaarden, metastabiliteit en timingafsluiting. Een ontwerp kan perfect simulerend zijn terwijl het nog steeds faalt op hardware omdat de FPGA-tools klokken anders interpreteren, beperkingen onvolledig zijn of asynchrone ingangen verkeerd worden behandeld.

2. Waarom worden timingbeperkingen beschouwd als een kernonderdeel van FPGA-ontwerp in plaats van een laatste optimalisatiestap?

Timingbeperkingen definiëren hoe de FPGA-tools klokken, I/O-timingrelaties, gegenereerde klokken en asynchrone domeinen interpreteren. Zonder nauwkeurige beperkingen kan Vivado het ontwerp optimaliseren met verkeerde aannames, wat leidt tot misleidende timingrapporten en onstabiel hardwaregedrag. Veel FPGA-fouten doen zich voor, zelfs als de logica zelf correct is, omdat klokken niet correct werden gedeclareerd, I/O-timing werd genegeerd of uitzonderingen te breed werden toegepast. In de praktijk fungeren beperkingen als een formele beschrijving van het ontwerpintentie, waardoor de tools hardware kunnen bouwen die overeenkomt met het echte elektrische gedrag.

3. Waarom vereist FPGA-debugging vaak zowel simulatie als on-chip tools zoals ILA?

Simulatie is zeer effectief voor het detecteren van functionele fouten, maar het kan de effecten van de echte hardware, zoals jitter, asynchrone ingangen, vertraagde borden, metastabiliteit en variatie bij opstarten, niet volledig reproduceren. On-chip debugtools zoals de Integrated Logic Analyzer (ILA) bieden zicht op interne FPGA-signalen terwijl het systeem onder echte omstandigheden opereert. Dit maakt het mogelijk om werkelijke staatsovergangen, FIFO-gedrag, handshakes en timingrelaties direct in het apparaat vast te leggen. Door simulatie te combineren met ILA-debugging ontstaat er een completer begrip van waarom hardware afwijkt van het verwachte gedrag.

4. Waarom geven ervaren FPGA-ingenieurs de voorkeur aan gedisciplineerde, herhaalbare workflows in plaats van constant veranderende projectinstellingen?

Herhaalbare workflows verminderen onzekerheid en maken het gemakkelijker om fouten te isoleren. Het gebruik van hetzelfde ontwikkelbord, kloksysteem, resetstrategie en projecttemplate stelt ingenieurs in staat om zich te concentreren op de logica die ontwikkeld wordt in plaats van herhaaldelijk de omgeving zelf te debuggen. FPGA-projecten omvatten veel interagerende variabelen, waaronder beperkingen, klokinstellingen, synthese-gedrag en configuratie op bordniveau. Wanneer te veel variabelen gelijktijdig veranderen, wordt debuggen onvoorspelbaar en emotioneel uitputtend. Stabiele workflows verbeteren het vertrouwen omdat veranderingen kunnen worden herleid tot specifieke ontwerpbeslissingen in plaats van onbekende omgevingsverschillen.

5. Waarom is FPGA-hardwareontwerp fundamenteel anders dan traditionele softwareprogrammering?

Software voert instructies sequentieel uit, terwijl FPGA-hardware werkt via gelijktijdige logicastructuren die tegelijkertijd draaien. HDL beschrijft fysiek hardwaregedrag in plaats van procedurele uitvoeringsstroom. Beginners verwachten vaak software-achtig gedrag en raken verward wanneer meerdere hardwareblokken gelijktijdig reageren op dezelfde klokrand. FPGA-ontwerp legt daarom de nadruk op pipelines, timingrelaties, synchronisatie, middelenmapping en klok-domein gedrag in plaats van alleen de volgorde van instructies. Het begrijpen van gelijktijdigheid is een van de belangrijkste mentale verschuivingen in FPGA-engineering.

6. Waarom kunnen kleine RTL-wijzigingen plotseling grote timingafsluitproblemen veroorzaken in FPGA-projecten?

FPGA-timinggedrag is sterk afhankelijk van plaatsing, routeringscongestie, fan-out, klokrelaties en fysiek middelengebruik. Zelfs kleine RTL-wijzigingen kunnen veranderen hoe de synthese- en routeringstools logica op het apparaat in kaart brengen. Een ogenschijnlijk onschuldige wijziging kan de routeringsdruk verhogen, combinatoire paden verlengen of plaatsingsbeslissingen op manieren beïnvloeden die de timingmarge aanzienlijk verminderen. Deze gevoeligheid wordt ernstiger naarmate de benutting toeneemt, vooral wanneer ontwerpen de routerings- of kloklimieten naderen.

7. Waarom worden FPGA-projecten vaak beperkt door de realiteit op bordniveau in plaats van alleen door de complexiteit van de RTL?

Naarmate FPGA-systemen groeien, domineren uitdagingen met betrekking tot krachtsequencing, DDR-indeling, klokgeneratie, thermisch gedrag, signaalintegriteit en transceiver-routering vaak de ontwikkelingstijd. De RTL kan correct functioneren terwijl de omliggende hardware-infrastructuur instabiliteit of integratiefouten introduceert. Ingenieurs ontdekken vaak dat beslissingen over bordontwerp, resetsequencing en geheugen-interfacegedrag het algehele project succesvoller maken dan de HDL zelf. Dit is vooral waar in hogesnelheidssystemen die gebruikmaken van externe DDR-geheugen en SERDES-interfaces.

8. Waarom evalueren veel FPGA-teams toolchains even serieus als de FPGA-hardware zelf?

De FPGA-toolchain beïnvloedt direct de compilatietijd, stabiliteit van timingclosure, efficiëntie van debugging, CI-integratie en de algehele productiviteit van de ingenieurs. Langzame of inconsistente implementatieresultaten kunnen de iteratietijd en de druk op de planning dramatisch verhogen. Teams evalueren vaak de kwaliteit van de synthesefase, de duidelijkheid van de timingrapporten, de debuginstrumentatie en de reproduceerbaarheid voordat ze zich aan een platform binden. In echte ontwikkelomgevingen zijn voorspelbare builds en stabiele timingclosure vaak belangrijker dan geïsoleerde hoofdspecifikaties van FPGA's.

9. Waarom verminderen Zynq SoC's en Kria SOM-platforms de integratiecomplexiteit in vergelijking met standalone FPGA's?

Zynq SoC's combineren ARM-processors en programmeerbare logica binnen één apparaat, waardoor de communicatie tussen software en hardwareversnelling wordt vereenvoudigd. Kria SOM's gaan verder door geheugen, opstartopslag, stroomsequencing en gevalideerde hardware te integreren in een voorgekwalificeerd module. Deze benaderingen verminderen de risico's die gepaard gaan met DDR-routering, opstartbetrouwbaarheid, ontwerp van stroomlevering en het opstarten van de printplaat. Daardoor kunnen teams zich meer concentreren op de toepassing van gedrag en minder op uitdagingen van hardware-integratie op laag niveau.

10. Waarom hangt een succesvolle FPGA-gebaseerde AI-implementatie sterk af van gegevensbeweging in plaats van alleen van de prestaties van accelerators?

AI-accelerators zoals DPU's kunnen een hoge theoretische rekencapaciteit bieden, maar de prestaties in de echte wereld worden vaak beperkt door geheugenbandbreedte, DMA-planning, bufferbeheer en efficiëntie van tensorbeweging. Slecht geoptimaliseerde datastromen kunnen de accelerator verhongeren en de effectieve FPS drastisch verlagen ondanks sterke rekencapaciteit. Succesvolle FPGA AI-systemen richten zich daarom sterk op dubbele buffering, DMA-topologie, batchingstrategie, geheugentoewijzing en voortdurende gegevensstroom tussen sensoren, DDR-geheugen, accelerators en post-processingfasen.
