2N5551 Transistor uitgelegd, specificaties, toepassingen en circuitontwerpgids

De 2N5551 is een hoogspannings-NPN-transistor die veel wordt gebruikt in analoge versterking, schakelen, niveauverschuiving en hoogspanningstoepassingen met kleine signalen, waarbij spanningsstress vaak een groter probleem is dan de huidige vraag.Het hogere collector-emitter-spanningsvermogen, het stabiele gedrag van kleine signalen en het praktische TO-92-pakket maken het bruikbaar in circuits die worden blootgesteld aan schakelpieken, inductieve terugslag, opstartpieken en andere reële elektrische spanningen die transistors met een lagere spanning mogelijk moeilijk betrouwbaar kunnen verdragen.Dit artikel legt de praktische werking van de 2N5551 uit, de belangrijkste elektrische kenmerken, pinconfiguratie, analoge en schakeltoepassingen, thermische en betrouwbaarheidsoverwegingen, en hoe deze zich verhoudt tot gewone alternatieven zoals de 2N2222 en BC547 in echte circuitomgevingen.

Catalogus

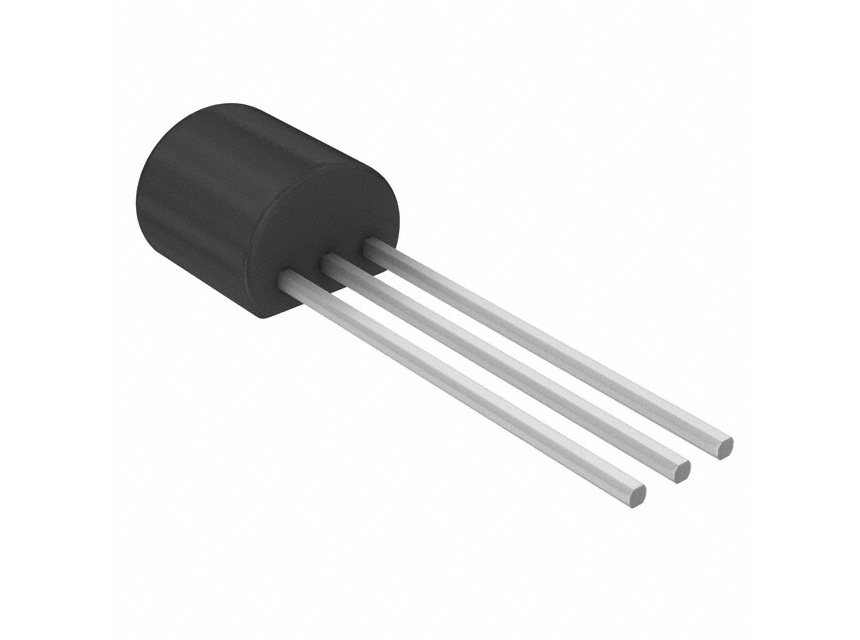

Wat is de 2N5551-transistor

De 2N5551 is een NPN bipolaire junctie-transistor (BJT) met hoge spanning en laag vermogen die de neiging heeft om te worden uitgekozen wanneer een ontwerp verhoogde spanningsstress moet tolereren terwijl er slechts om een matige stroom wordt gevraagd.In het dagelijkse ontwerpwerk voelt die combinatie van ‘hoge spanning, bescheiden stroom’ minder als een luxe eigenschap en meer als een rustige, pragmatische manier om verrassingen tijdens de opvoeding te voorkomen.

Typische kopspecificaties luiden meestal als volgt:

• Collector-emitter-doorslagspanning, VCEO: ongeveer 160 V

• Collectorstroom, IC (absolute limiet): tot ongeveer 600 mA

Deze spec-mix plaatst het in de categorie "kleine belasting, hoge spanning", waar veel kleine signaaltransistoren voor algemeen gebruik niet falen omdat ze de stroom niet kunnen pushen, maar omdat hun spanningswaarde weinig ruimte laat voor echt hardwaregedrag.

Een veel voorkomende reden voor het gebruik van de 2N5551 is het hogere spanningsvermogen in een eenvoudig TO-92 through-hole-pakket, in plaats van een zeer hoge snelheid of versterking.Die pakketkeuze heeft een alledaags, enigszins weinig glamoureus voordeel: het heeft de neiging om in bestaande footprints te vervallen met minimale mechanische nabewerking, en het speelt over het algemeen goed samen met handmatig solderen, nabewerken en snelle prototyping.Bij het oplossen van problemen met een circuit dat “op papier in orde zou moeten zijn”, maar dat niet is, kan het echt geruststellend zijn om een ​​onderdeel met meer spanningsruimte te vervangen en te zien hoe de intermitterende problemen verdwijnen.

In reparatie- en retrofitscenario's komen ontwerpers vaak bij de 2N5551 terecht nadat ze hebben gezien dat apparaten met een lagere spanning (vaak onderdelen van 40-60 V) gedrag vertonen dat moeilijk te rechtvaardigen is op basis van het schema alleen, sporadische lekkage, vroegtijdige defecten of storingen die alleen optreden na herhaalde stroomcycli.Deze problemen zijn vaak terug te voeren op de bedrijfsomstandigheden die het schema niet netjes weergeeft, vooral korte, hoogenergetische gebeurtenissen in plaats van stabiele gelijkstroom.

Vanuit het oogpunt van de circuitfunctie komt de 2N5551 naar voren in rollen waarbij spanningsstress in 'uit-toestand' de beperking is die het ontwerp vormgeeft.Het wordt routinematig gebruikt op plaatsen waar u gecontroleerd gedrag wilt terwijl de collector op een hoog potentiaal staat, ook al zijn de signaalstromen klein.

Veel voorkomende applicatierollen zijn onder meer:

• Versterkingstrappen met klein signaal

• Niveauverschuivende netwerken

• Schakelfuncties waarbij VCE in uitgeschakelde toestand het stressbeeld domineert

• Hoogspanningsinterface om verhoogde rails te vertalen of te detecteren naar analoge of logische domeinen met een lagere spanning

Ervaring op de bank heeft de neiging een ongemakkelijke waarheid te versterken: veel storingen worden minder veroorzaakt door de nominale voedingsspanning en meer door korte transiënten.Het circuit kan in stabiele toestand veilig onder de 160 V zitten, maar toch tijdelijke pieken zien die de VCE van de transistor overschrijden tijdens normaal gebruik.

Frequente voorbijgaande bronnen zijn onder meer:

• Laad in- en uitschakelgebeurtenissen

• Inductieve terugslag

• Connector hot-pluggen of loskoppelen

• Zwevende knooppunten die rinkelen vanwege verdwaalde L en C

• Lijngerelateerde pieken en opstartpieken

Het gebruik van een 2N5551 is vaak een eenvoudige manier om de angst rond deze momenten te verminderen, zolang de rest van het circuit maar zo is ingericht dat de transistor niet het enige is dat tussen het knooppunt en de transiënte energie staat.

Wat betreft snelheid: de overgangsfrequentie (fT) van de 2N5551 ligt gewoonlijk rond de 100 MHz, wat hem comfortabel houdt voor audio, klein signaalwerk op instrumentatieschaal en enkele fundamentele RF-front-end-taken.In de praktijk wordt hoogfrequent gedrag echter zelden alleen door de transistor veroorzaakt.Zodra de spanning stijgt en de fysieke lay-outs werkelijkheid worden, hebben parasitaire elementen de neiging het verhaal over te nemen.

Factoren die vaak het hoogfrequente of stabiliteitsgedrag domineren, zijn onder meer:

• Parasitaire capaciteiten (apparaatcapaciteiten plus parasitaire capaciteit op het bord)

• Bedradingslengte en lusoppervlak

• Impedantieniveaus rondom het apparaat

• Miller-effect in configuraties met hoge spanningsversterking

• Verdwaalde koppeling van knooppunten met een hoge swing naar gevoelige ingangen

Bij hoogspanningsversterkingstrappen is het een in de praktijk geteste aanpak om te voorkomen dat het collectorknooppunt met een extreem hoge impedantie zweeft zonder na te denken over wat de spanningszwaai zal doen door de capaciteit.Wanneer de collector tientallen tot honderden volts beweegt, kunnen zelfs kleine capaciteiten een doorvoer produceren die onevenredig aanvoelt, en de uitkomst kan frustrerend zijn: onverwachte bandbreedtereductie, marginale stabiliteit of mysterieuze oscillatie die alleen in bepaalde builds voorkomt.

De huidige omgang verdient een nuchtere lezing.Het getal tot 600 mA kan het beste worden beschouwd als een buitengrens in plaats van als een comfortabel bedieningspunt.Bij de meeste hoogspanningstoepassingen met kleine signalen laat de 2N5551 de 2N5551 opzettelijk op een veel lagere collectorstroom draaien om de dissipatie onder controle te houden, de zelfopwarming te beperken en versterkingsdrift te voorkomen, waardoor een circuit temperamentvol kan aanvoelen bij temperatuur- of leveranciersvariaties.Er is een bijzondere opluchting die voortkomt uit conservatieve vooringenomenheid: het circuit gedraagt ​​zich op maandagochtend meestal hetzelfde als op de bank laat op vrijdag.

Veel voorkomende keuzes op het gebied van stressmanagement in echte ontwerpen zijn onder meer:

• Conservatieve biasstromen om vermogensdissipatie te beperken

• Basisweerstanden om de aandrijving te regelen en overbelasting tijdens transiënten te voorkomen

• Collectorweerstanden zijn gedimensioneerd met transiënte energie in gedachten, en niet alleen met gelijkstroom

• Klemmen of dempers om inductieve of schakelgerelateerde pieken vorm te geven

Die toevoegingen gaan niet over overbouwen;het gaat erom te erkennen hoe vaak schakeltrajecten en abnormale gebeurtenissen, en niet de steady-state wiskunde, beslissen of een circuit robuust aanvoelt.

Een praktische manier om over de 2N5551 na te denken is als een bouwsteen met een hogere spanning in plaats van als een sterkere versie van een generieke kleinsignaaltransistor.Het biedt een doorslagmarge, maar het neemt niet op magische wijze de noodzaak weg om spannings- en stroompaden te beheren tijdens het schakelen, opstarten, fouten en gebruikersinteracties.Ontwerpen die de spanningswaarde als slap beschouwen, in plaats van als toestemming om dichtbij de rand te werken, zijn meestal degenen die hun kalmte bewaren door herhaalde stroomcycli, kabelwisselingen en de langzame drift die zich voordoet bij verouderende componenten en echte omgevingen.

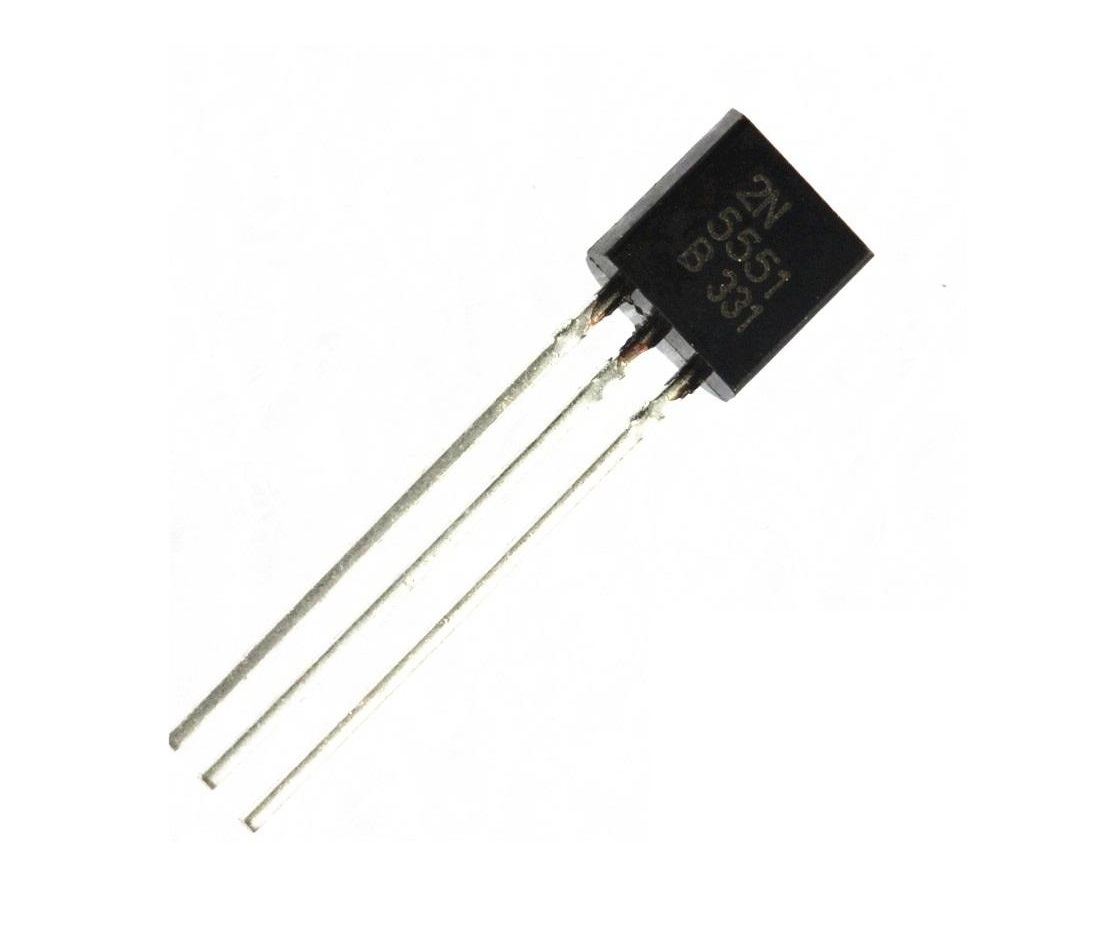

2N5551 Elektrische specificaties en ontwerpoverwegingen

De 2N5551 heeft de neiging zijn geld te verdienen in situaties waarin wordt verwacht dat een NPN met een klein signaal te maken krijgt met relatief hoge spanning, terwijl hij toch kalm en herhaalbaar blijft in het dagelijkse gebruik.Het apparaat heeft vaak de voorkeur in circuits met onzekere omstandigheden, zoals kabelbreuken, inductieve bedrading of problemen met de stroomvolgorde, omdat hogere spanningslimieten extra bescherming bieden tijdens korte en moeilijk vast te leggen gebeurtenissen.

De nominale spanningslimieten worden doorgaans als volgt geïnterpreteerd:

• VCE(max): ~160 V

• VCB(max): ~180 V

Spanningswaarden: waar de extra hoofdruimte naar voren komt

In veel circuits gedraagt ​​de collectorspanning zich goed in stabiele toestand, en gedraagt ​​zich vervolgens kortstondig tijdens overgangen.Dat is waar de hogere spanningstolerantie van de 2N5551 praktisch merkbaar wordt, niet als een licentie om dicht bij de rand te werken, maar als een buffer tegen gebeurtenissen die één keer verschijnen en vervolgens verdwijnen als je ze opnieuw probeert te meten.

Gemeenschappelijke verzamelaar gaat hoger dan verwacht momenten zijn onder meer:

• Overshoot bij het opstarten

• Belasting wordt losgekoppeld

• Inductieve terugslag

• Snelle dV/dt-knooppunten die tijdelijk de stabiele collectorspanning overschrijden

Ontwerpen die deze gebeurtenissen betrouwbaarder overleven, behandelen lawinestoringen doorgaans als een foutachtige toestand in plaats van als een routinematig operatiegebied.Zelfs als de transistor incidentele lawinecondities aankan, wordt vaak de voorkeur gegeven aan een gecontroleerd pad voor de energie, omdat dit het effect van onderdeelvariatie en temperatuurveranderingen vermindert.

Typische klempaden die worden gebruikt om deze gebeurtenissen begrensd te houden:

• Diodeklem op een voedingsrail

• RC-demper

• TVS (vooral als piekenergie niet triviaal is)

Collector Current: het getal dat mensen verleidt (en waarom SOA wint)

Je zult vaak zien dat de collectorstroom rond de 600 mA ligt, en dat is gemakkelijk te lezen als een brede toestemmingsbrief.In de praktijk hebben mensen die er een tijdje last van hebben gehad, de neiging om IC-waarden met meer voorzichtigheid te interpreteren, omdat het veilige operatiegebied (SOA) snel kleiner wordt naarmate de VCE stijgt.

Een eenvoudige controle op gezond verstand die beslissingen vaak verandert, is de machtsverhouding:

P ≈ VCE × IC

Die ene vermenigvuldiging brengt een veel voorkomende verrassing met zich mee: een kleine stroom bij hoge spanning kan het apparaat nog steeds in een dissipatiebereik brengen dat een TO-92-chip sneller verwarmt dan je zou verwachten.Veel ontwerpen houden de continue stroom ruim onder het nominale getal, niet omdat de transistor niet kortstondig een hogere stroom kan geleiden, maar omdat herhaaldelijk verwarmen en afkoelen het apparaat kan verouderen op manieren die zichzelf niet onmiddellijk aankondigen.

Praktische betrouwbaarheidsproblemen die een conservatief ontwerp ondersteunen:

• Herhaalde thermische cycli (geleidelijke drift in de loop van de tijd)

• Gelokaliseerde hotspots in de chip (niet zichtbaar door externe temperatuur)

Vermogensdissipatie: TO-92 realiteit in feitelijke assemblages

Typische dissipatie in de vrije lucht voor een TO-92 2N5551 wordt vaak genoemd rond de 625 mW, en in echte builds wordt deze limiet degene die stilletjes dicteert wat comfortabel is versus wat alleen maar functioneel is tijdens een korte testbank.

Een eenvoudige praktische controle gebruikt bij het ontwerp:

Controle op dissipatie in het slechtste geval

• Gebruik de hoogst plausibele VCE

• Gebruik de hoogste continue IC

• Vergelijk de resulterende dissipatie met wat TO-92 realistisch kan afgeven bij de verwachte omgevingstemperatuur

Zelfs milde stijgingen van de omgevingstemperatuur, plus een gepakte PCB, kunnen de toegestane dissipatie voldoende verminderen om het gedrag op de lange termijn te veranderen.De oppervlaktetemperatuur alleen is geen betrouwbare maatstaf, omdat de interne junctietemperatuur veel hoger kan zijn, vooral nadat de behuizing enkele uren gesloten is geweest en de warmte volledig is opgebouwd.

Gemeenschappelijke bouwfactoren die de thermische comfortmarge verkleinen:

• Warme omgevingslucht in behuizingen met zwakke luchtstroom

• Dichte plaatsing van de componenten die de warmte lokaal vasthouden

• Beperkt koperoppervlak voor warmteverspreiding via de leidingen

Frequentiegedrag: fT helpt, maar belooft geen winst waar u het wilt

Een fT in de buurt van 100 MHz laat zien dat het apparaat winst kan bieden in toepassingen met hogere audio- en lage RF-frequenties, maar fT alleen garandeert geen bandbreedteprestaties.Het feitelijke AC-gedrag is afhankelijk van de bias-omstandigheden en de omringende impedantie.De prestaties kunnen sterk variëren tussen verschillende circuitomstandigheden.

De belangrijkste factoren die de echte AC-prestaties bepalen:

• Biasstroom (stelt transconductantie in)

• Collectorbelastingsimpedantie

• Parasitaire capaciteiten (Cbe en Cbc)

Gebruik van spanningsversterkers: waarom Cbc vaak de begrenzer wordt

In spanningsversterkingstrappen met gemeenschappelijke emitter is de collector-basiscapaciteit vaak de parameter die de praktische bandbreedte bepaalt, omdat deze wordt vermenigvuldigd met versterking (Miller-effect).Het resultaat is een effectief grotere ingangscapaciteit, die de bandbreedte kan verkleinen en de trap gevoeliger kan maken voor bronimpedantie.

Schakelgebruik: waarom verzadigingsgedrag vaak de timing domineert

Bij het wisselen van rol gaat de uitschakelsnelheid vaak minder over fT en meer over de opgeslagen lading wanneer het apparaat in verzadiging wordt gebracht.Als de basisaandrijving die lading niet snel verwijdert, worden de randen zachter, neemt het schakelverlies toe en wordt de timing inconsistent op een manier die irritant kan zijn bij het debuggen.

Stressmanagement: een voorspelbaardere manier van denken dan ‘maximale beoordelingen’

Veel ontwerpen met een lange levensduur komen voort uit het doelbewust beheren van stresscategorieën, in plaats van zich te fixeren op absolute maximale aantallen.Betrouwbaarheid in het veld hangt vaak af van stabiel gedrag onder extreme omstandigheden, omdat consistente werking wordt gezien als betrouwbare prestaties.

Stresscategorieën die vaak worden bijgehouden tijdens ontwerpbeoordelingen:

• Elektrische spanning (spanningspieken, aanhoudende of herhaalde blootstelling aan lawines)

• Thermische spanning (verbindingstemperatuur, temperatuurwisselingen)

• Dynamische spanning (snelle flanken die doorschieten veroorzaken via zwerfinductie/capaciteit)

Wanneer deze spanningen onder controle worden gehouden, gedraagt de 2N5551 zich doorgaans op een consistente, niet verrassende manier gedurende een lange levensduur.

Pakket- en mechanische factoren die het ontwerp beïnvloeden (herschreven)

De 2N5551 wordt op grote schaal verkocht in een TO-92-pakket met drie inline-kabels, maar pinbestelling is niet perfect universeel voor alle leveranciers en onderdelenfamilies.Mensen die regelmatig hardware assembleren of repareren, zijn vaak streng op dit punt, omdat een verkeerde pin-out uren kan verspillen en er toch bijna goed uit kan zien.

Pinout-variabiliteit: een klein detail dat voor grote verwarring zorgt

De praktische workflow die vermijdbare fouten vermijdt:

• Controleer de pin-out van het gegevensblad voor de specifieke fabrikant

• Controleer de fysieke oriëntatie voordat u gaat solderen

• Wees extra voorzichtig bij het vervangen van een transistor die er hetzelfde uitziet

Wanneer de pin-out verkeerd is, kunnen circuits gedeeltelijk functioneren als gevolg van onbedoelde junctiegeleiding, wat misleidend kan aanvoelen tijdens het oplossen van problemen en kan leiden tot herhaalde stroomcycli die meer stress veroorzaken.

TO-92-mechanica: isolatiegemak versus thermische grenzen

De kunststof behuizing is elektrisch isolerend, wat dichte lay-outs vereenvoudigt en onbedoelde kortsluiting vermindert.De afweging is de thermische prestatie: de meeste warmte verlaat via de leidingen het PCB-koper en vervolgens de omringende lucht.Dat maakt lay-outkeuzes belangrijk op manieren die gemakkelijk te onderschatten zijn, totdat een unit een uur lang van stroom wordt voorzien en de temperatuur een evenwicht bereikt.

Indelings- en montagedetails die de continue dissipatie meetbaar beïnvloeden:

• Kabellengte en -vorming (kortere kabels verminderen de parasitaire inductie en verbeteren ook de thermische geleiding naar de PCB)

• Koperen gebied dat is verbonden met het warmere knooppunt (vaak de collector, afhankelijk van de topologie) om de warmte op bescheiden wijze te verspreiden

• Nabijheid van componenten (nabijgelegen hete weerstanden/regelaars kunnen de lokale omgevingstemperatuur rond de behuizing verhogen)

Montagegewoonte: Behandel TO-92 als oriëntatiegevoelige hardware, niet alleen als een symbool

Een praktische gewoonte die de first-pass-resultaten verbetert, is om TO-92-plaatsing te behandelen als een mechanische beperking die procesdiscipline verdient.Consistente uitlijning van de vlakke zijde, duidelijke etikettering van de voetafdruk en een snelle verificatie van de leadorder tijdens de assemblage hebben de neiging om het aantal herbewerkingen te verminderen, en ze verminderen ook de kans op onbedoelde overbelasting veroorzaakt door een verkeerd bedraad bias-netwerk.

Temperatuurgedrag en hoge frequentie/snelle prestaties

Het typische werkings-/opslagbereik van knooppunten is ongeveer -55°C tot +150°C, en verschillende parameters veranderen voortdurend met de temperatuur.Biasschema's die automatisch stabiliseren bij veranderende omstandigheden hebben vaak de voorkeur omdat ze consistentere prestaties behouden bij verschillende eenheden en temperatuurveranderingen.

Temperatuurafwijking: wat beweegt en waar het het meest pijn doet

Typisch temperatuurgestuurd gedrag dat ingenieurs plannen rond:

• VBE neemt ongeveer 2 mV/°C af naarmate de temperatuur stijgt

• Lekstromen nemen toe met de temperatuur

• Stroomversterking (β) kan verschuiven afhankelijk van de temperatuur en het bedrijfspunt

Deze verschuivingen worden duidelijker merkbaar in voorspanningsnetwerken die steunen op vaste basisspanningen of hoogwaardige weerstanden, waarbij een kleine elektrische verandering zich kan vertalen in een ongemakkelijk grote collectorstroomverandering.

Vooroordelen voor zelfcorrectie: emitterdegeneratie als een stabiele invloed

Een veelgebruikte stabilisatietechniek is emitterdegeneratie (een emitterweerstand).Naarmate de stroom toeneemt, neemt de emitterspanning ook toe, waardoor de VBE afneemt en de stroom weer daalt.Deze aanpak verbetert de consistentie tussen apparaten en kan ook de analoge lineariteit verbeteren.

Ontwerpvoorkeuren die de consistentie tussen verschillende temperaturen verbeteren:

• Gebruik emitterweerstanden om negatieve feedback te introduceren

• Verminder de afhankelijkheid van β wanneer consistente bias het doel is, aangezien β sterk varieert tussen apparaten en werkingspunten

Hoogfrequente / snelle grenzen: twee dominante mechanismen

Miller-effect van Cbc

De collector-basiscapaciteit koppelt de beweging van de uitgangsspanning terug naar de ingang.In een spanningsversterker met gemeenschappelijke emitter wordt deze capaciteit vermenigvuldigd met de versterking en komt tot uiting als een grotere effectieve ingangscapaciteit, waardoor de bandbreedte wordt verkleind en de randen worden verzacht.

Veel voorkomende mitigatiestrategieën die in de praktijk worden gebruikt:

• Lagere collectorimpedantie om het Miller-versterkte effect te verminderen

• Voeg opzettelijk een kleine compensatiecondensator toe om de dominante pool te controleren

• Gebruik een emittervolger en/of cascode wanneer zowel bandbreedte als spanningsschommelingen vereist zijn

Verzadigingsladingopslag

Door de transistor hard in verzadiging te brengen, wordt overtollige lading in het basisgebied opgeslagen, en die lading moet worden verwijderd voordat een snelle uitschakeling mogelijk is.Als het niet snel wordt verwijderd, worden de valtijden langer en neemt het schakelverlies toe, vaak op een manier die niet in verhouding staat tot de schematische eenvoud.

Technieken die vaak worden gebruikt om langzame afslag te voorkomen:

• Kies basisweerstandswaarden voor voldoende aandrijving met behulp van een gecontroleerde geforceerde bèta (vaak ~10–20, afhankelijk van snelheid en margedoelstellingen)

• Voeg een Baker-klem (diodenetwerk) toe om de verzadigingsdiepte te beperken en de opgeslagen lading te verminderen

• Zorg voor een basis-emitter-ontladingspad (weerstand/diode-opstelling) om actief de lading eruit te trekken tijdens het uitschakelen, vooral wanneer de driver met hoge impedantie kan werken

Ontwerpintentie: Beslis lineair versus schakel vroeg en rijd dienovereenkomstig

Een mentaliteit die de neiging heeft om teleurstellende snelheidsresultaten te voorkomen, is om vroeg te beslissen of het apparaat wordt gebruikt als een lineaire versterker of als een schakelaar, en het vervolgens te beïnvloeden en aan te sturen om aan die bedoeling te voldoen.Veel frustrerende resultaten komen voort uit het vermengen van verwachtingen, waardoor een podium in diepe verzadiging wordt geduwd en tegelijkertijd scherpe, RF-achtige collectorranden worden verwacht.Het opzettelijk houden van het operationele gebied (lineair voor betrouwbaarheid, niet-verzadigd of licht verzadigd voor snelheid) levert gewoonlijk gedrag op dat zowel sneller als voorspelbaarder aanvoelt tijdens de validatie.

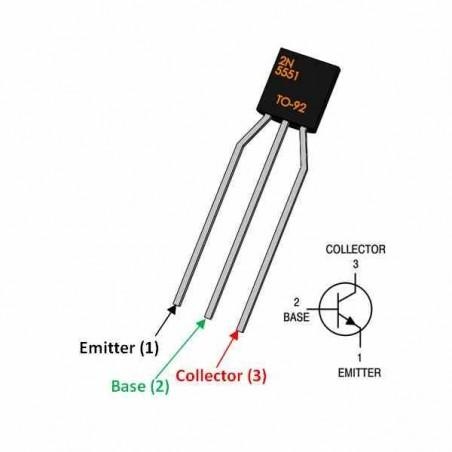

2N5551 Pinconfiguratie en terminalfuncties

De 2N5551 heeft drie aansluitingen: emitter, basis en collector, en het circuit gedraagt zich alleen voorspelbaar als die aansluitingen aan de juiste knooppunten zijn toegewezen.Een lead swap is zelden een ‘oeps, dat doet er nauwelijks toe’-moment;het kan het apparaat in een onbedoeld werkingsgebied duwen, de oorspronkelijke bias-wiskunde verdraaien en lekkage veroorzaken op manieren die gemakkelijk over het hoofd worden gezien tijdens een snelle controle op de testbank.In trappen met een hogere spanning kan dezelfde fout de transistor ook in de richting van doorslagmechanismen sturen die hem verzwakken lang voordat hij een duidelijke, zuivere storing veroorzaakt.

De symptomen lijken vaak normaal, wat het oplossen van problemen kan bemoeilijken.Een build die lijkt te lijden onder mysterieuze instabiliteit of vreemde vooroordelen, is vaak terug te voeren op iets pijnlijk alledaags: de veronderstelde TO-92-tekening in iemands aantekeningen komt niet overeen met het feitelijke onderdeel in de hand, of een gemengd lot bevat een andere leadvolgorde.

Elektrische rollen van elke lead

Zender

In veel NPN-trappen komt de zender in de buurt van de lokale referentie terecht (vaak geaard in een lage-zijde-configuratie), en die plaatsing bepaalt hoe de hele trap denkt.Elektrisch reageert de transistor op VBE en emitterstroom;basisspanning op zichzelf is niet de hoeveelheid die het gedrag consistent houdt.

Een emitterweerstand is een gebruikelijke manier om de collectorstroom minder gevoelig te maken voor de versterkingsspreiding van eenheid tot eenheid en temperatuurdrift.Naarmate de stroom stijgt, stijgt de emitterspanning mee, neemt de VBE effectief af en trekt het podium zich op natuurlijke wijze terug, een weinig glamoureuze maar zeer effectieve lokale feedbacklus die ervoor zorgt dat de zaken niet in onaangename hoeken terechtkomen.

Er is ook een praktische les die naar voren komt na voldoende prototypes: een kleine emitterweerstand scheidt vaak alleen werken met de mooie transistor uit de bovenkant van de tas van werken op rollen, omgevingsschommelingen en veroudering.Die consistentie wordt tijdens de opvoeding meestal als een opluchting gevoeld, omdat het de drang vermindert om onderdelen te blijven wisselen totdat het circuit niet langer temperamentvol is.

Basis

De basis is de bedieningsterminal, maar deze gedraagt zich als een stroomgestuurde ingang met limieten, niet als een draaiknop die de collectorstroom met perfecte herhaalbaarheid instelt.Bij voorwaarts actief bedrijf volgt de collectorstroom ruwweg IC ≈ β × IB, maar β verschuift met het collectorstroomniveau, de junctietemperatuur en procesverschillen tussen leveranciers en zelfs tussen partijen.

Wanneer een bias-schema de stroom ‘instelt’ door te steunen op een vaste β-aanname, heeft het circuit de neiging om met de temperatuur te schommelen, eerder te clippen dan verwacht, of zich inconsistent te voelen van de ene build naar de volgende.Een rustigere, meer herhaalbare benadering is het vertekenen, zodat weerstanden en emitterdegeneratie het werkpunt domineren, waardoor β een secundair detail blijft in plaats van de basis.

Deze mentaliteit zorgt er vaak voor dat simulaties en hardware comfortabeler op elkaar aansluiten.Het vermindert ook de noodzaak om herhaaldelijk transistors te verwisselen totdat het circuit goed begint te werken.

Verzamelaar

De collector wordt gewoonlijk aangesloten op de belasting of een collectorweerstand, en het is het knooppunt dat de grootste spanningsschommelingen ervaart.Bij de 2N5551 is dat van belang omdat deze vaak wordt geselecteerd voor kleinsignaalwerk met een hogere spanning, waarbij de collector meer wordt blootgesteld aan VCE-stress en voorbijgaande verrassingen.

In echte assemblages is het collectorknooppunt ook de plaats waar overshoot en rinkelen optreden zodra bedradingsinductie, echte belastingen en schakelflanken in beeld komen.Dit is een van de redenen waarom een ​​ontwerp prima kan aanvoelen op een nette bankopstelling, maar slecht kan verouderen of af en toe kan falen in het veld. Die extra pieken verschijnen niet altijd in geïdealiseerde tests, maar de verzamelaar moet ze nog steeds doorstaan.

Hoe u de leadidentiteit kunt bevestigen voordat u gaat bouwen (snel, veilig, herhaalbaar)

Vertrouw niet op een generiek TO-92-pindiagram

Met de platte kant van een TO-92-pakket naar u toe worden veel 2N5551-varianten gepresenteerd als E-B-C van links naar rechts, maar dat patroon is niet iets dat u veilig kunt aannemen bij alle fabrikanten, pakketbronnen of markeringsrevisies.De betrouwbare referentie is het gegevensblad voor de specifieke leverancier en de pinbestelling gekoppeld aan de pakkettekening van die leverancier.

Dit kan aanvoelen als vervelend papierwerk totdat je het alternatief hebt meegemaakt: urenlang herwerken omdat het circuit bijna werkt, plus de aanhoudende zorg dat de transistor tijdens de mislukte pogingen gedeeltelijk onder druk is komen te staan ​​en nu een stil probleem is.

Multimeter-diodemodus-identificatie (eerst basis, dan oriëntatie)

Een snelle verificatiemethode maakt gebruik van een multimeter in diodemodus.

Stappen (opzettelijk mechanisch gehouden, zodat ze gemakkelijk te herhalen zijn op een volle bank):

• Identificeer de basis: zoek de afleiding die een diodedaling vertoont naar elk van de andere twee afleidingen wanneer de positieve afleiding van de meter zich op de kandidaat-basis bevindt (typisch voor een NPN).

• Onderscheid emitter versus collector: gebruik een meter/componententester met een hFE- of transistortestmodus, indien beschikbaar, of vergelijk het gedrag in een eenvoudig armatuur met een bekende basisstroom en kijk welke verbinding een sterkere geleiding en schonere verzadiging produceert.

De basisstap is meestal eenvoudig, omdat doorgaans slechts één afleiding de beide andere afleidingen in de verwachte richting naar voren stuurt.Het onderscheid tussen emitter en collector is subtieler omdat beide juncties lijken op diodes bij lage teststromen. Dat is precies de reden waarom een ​​speciale testermodus, of een klein armatuur dat u vertrouwt, tijd en twijfel kan besparen.

Deze 'verifieer vóór soldeer'-gewoonte is om een ​​reden populair in laboratoria: het spoort gemengde partijen, opnieuw gelabelde onderdelen en voetafdrukfouten vroegtijdig op, terwijl het corrigeren van het probleem vrijwel moeiteloos is.

Waarom een verkeerde identificatie lijkt te werken

Een verkeerd geïdentificeerde transistor kan nog steeds geleiden bij lage stroom, omdat omgekeerd actief gedrag en lekpaden zwakke versterking kunnen nabootsen.Het is die illusie die de fout emotioneel irritant maakt: een snelle laagspanningscontrole kan voorbijgaan, wat een vals gevoel van afsluiting geeft.

Naarmate de voedingsspanning en de signaalschommelingen toenemen, kan hetzelfde circuit luidruchtig, onstabiel of gestresseerd worden, en kan de fase ‘het werkt in principe’ stilletjes het startpunt worden voor latente schade.

Storingsmodi en prestatieproblemen veroorzaakt door pinoutfouten

Base-collector swap: omgekeerd actief gedrag en vooroordelen die niet stil blijven zitten

Als de basis en de collector worden verwisseld, kan het apparaat in de omgekeerde actieve modus werken met een ernstig verminderde versterking.Het podium kan nog steeds een signaal doorgeven, wat tot misleidende probleemoplossing kan leiden, maar bias-punten hebben de neiging te verschuiven, de vervorming neemt toe en het verzadigingsgedrag wordt moeilijker te voorspellen.

Een veelvoorkomend stroomafwaarts effect is een verhoogde dissipatie: het omringende circuit kan de transistor harder aandrijven om de ontbrekende versterking te compenseren, waardoor de junctietemperatuur omhoog gaat en parameters verder weg worden getrokken van wat het ontwerp veronderstelde.

Omkering van emitter-collector: dunnere doorslagmarge en meer lekkage

Als emitter en collector worden omgedraaid, wordt de doorslagmarge doorgaans kleiner en neemt de lekkage vaak toe.Bij hoogspanningsontwerpen wordt dit bijzonder ongemakkelijk, omdat de structuur aan de collectorzijde doorgaans zo is ontworpen dat deze een hogere spervoorspanning tolereert dan de emitterzijde.

Het praktische resultaat is dat een spanningswaarde die er op papier comfortabel uitzag, zich fragiel kan gedragen in hardware, vooral als er transiënten aanwezig zijn en de omgeving minder vergevingsgezind is dan een gecontroleerde bench-opstelling.

Schakelstress: onverwachte lawine en vertraagde, moeilijk te verklaren degradatie

Bij schakeltoepassingen kan een onjuiste pin-out de transistor in een onbedoelde lawine duwen tijdens het uitschakelen of tijdens inductieve terugslaggebeurtenissen.Het onderdeel kan vroege tests overleven en toch schade opbouwen, wat zich later manifesteert in de vorm van hogere lekkage, meer ruis, verminderde versterking of onregelmatige schakeldrempels.

Dit vertraagde faalgedrag is één van de redenen waarom conservatieve bescherming tegen transiënten de voorkeur verdient in plaats van aan te nemen dat het silicium normaal zal blijven werken:

Veel voorkomende tegenmaatregelen zijn onder meer dempers, klemmen en een goed ontworpen basisaandrijving.

Een praktische ontwerphouding: beschouw pinout als een beperking met betrekking tot betrouwbaarheid

Pinout-correctheid gaat niet alleen over het doorgeven van een signaal op de eerste dag.Het gaat ook om het behouden van spanningsruimte, het in het werkgebied houden van het bias-netwerk dat wordt verwacht, en het vermijden van stressmechanismen die zichzelf niet onmiddellijk aankondigen.

Wanneer de leadorder wordt behandeld als een ontwerpbeperking die op twee manieren wordt geverifieerd: door de datasheet van de leverancier en door snelle metingen, is de beloning in de beste zin saai: prototypes, productie-eenheden en langetermijngedrag komen vaak overeen, en het circuit komt niet meer voor onaangename verrassingen te staan ​​nadat het de bank heeft verlaten.

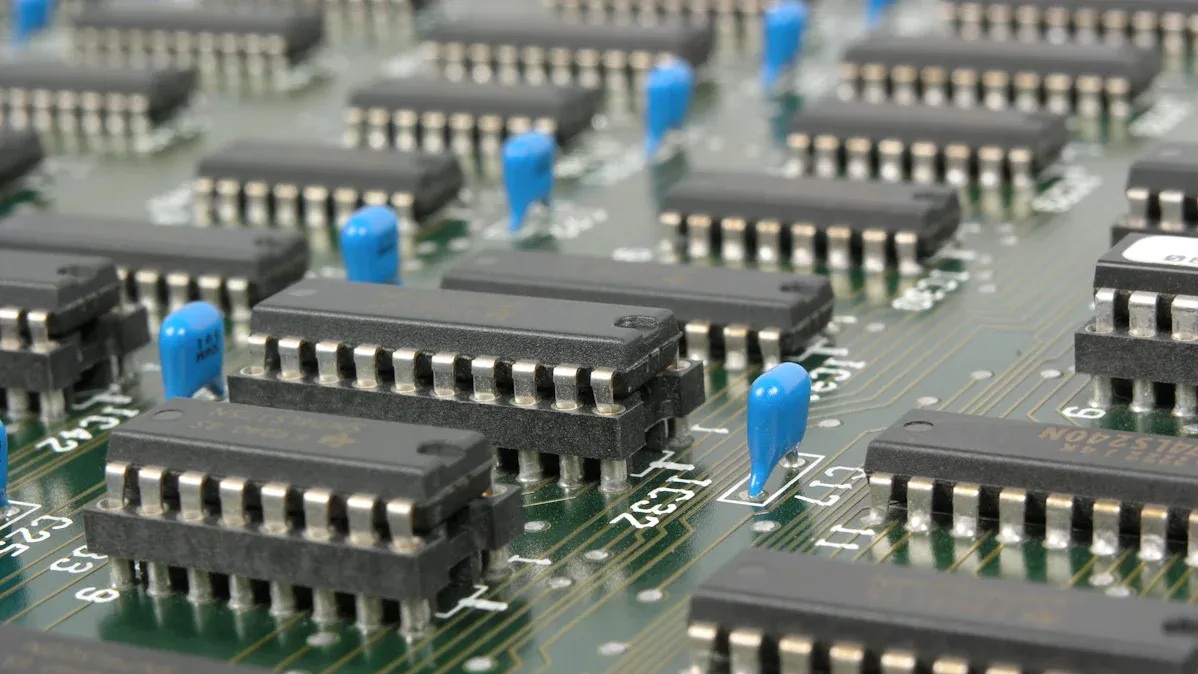

Algemene 2N5551-toepassingen in analoge en schakelcircuits

De 2N5551 voelt zich het meest op zijn gemak in circuits waar spanningsruimte en herhaalbaar gedrag zwaarder wegen dan de aantrekkingskracht van hoge piekstroom, extreem snelle flanken of het najagen van het laatste beetje RF-versterking.Het komt vaak overeen met teams die de voorkeur geven aan montage door gaten, onderdelen die u gemakkelijk kunt onderzoeken en het opsporen van fouten die niet in giswerk veranderen.Op hogere voedingsrails gedraagt ​​​​het zich meestal minder dramatisch dan BJT's met een laag spanningssignaal, die je anders naar extra klemmen kunnen duwen, extra beschermingsonderdelen kunnen toevoegen, of "waarom faalde deze en de andere drie niet?"postmortems.

Versterking van kleine signalen (audio, sensoren, front-ends)

In versterkertrappen met een klein signaal past de 2N5551 in spanningsversterkingsblokken met gemeenschappelijke emitter die een hogere collector-emitterspanning moeten tolereren zonder op het randje te leven.Een praktische manier om over bias na te denken is door een collectorstroomgebied te kiezen dat de transconductantie consistent houdt, aangezien gm ≈ IC/VT.Wanneer gm in een stabiel, voorspelbaar bereik terechtkomt, zien de versterking, het invoergerelateerde gedrag en de temperatuurdrift er gewoonlijk uniformer uit van eenheid tot eenheid, vooral wanneer wordt verwacht dat het circuit later opnieuw wordt opgebouwd, in het veld wordt onderhouden of over meerdere borden wordt vergeleken.

β is geen belofte;het kan zich wijd verplaatsen (vaak in de orde van ~ 80-250, afhankelijk van partij, IC en temperatuur).Vanwege die spreiding hebben bias-schema's de neiging beter te verouderen als het werkpunt grotendeels wordt bepaald door weerstandsverhoudingen en de emitterweerstand, in plaats van op β te leunen alsof het een vaste knop is.

Een praktische realiteit op bankniveau is dat een bias-netwerk dat er in één prototype rotsvast uitziet, over een kleine reeks apparaten kan dwalen, tenzij de degeneratie van de emitter daadwerkelijk zijn deel van het werk op zich neemt.Ontwerpen die bedoeld zijn om te worden gedupliceerd, hebben de neiging deze conservatieve stijl te belonen: het DC-punt komt terecht waar je had verwacht, en de tijd voor het oplossen van problemen blijft gericht op het circuit in plaats van op transistorroulette.

Degeneratie van zenders brengt doorgaans verschillende dagelijkse voordelen met zich mee die naar voren komen uit metingen en luistertests:

Verbetering van de lineariteit;vervormingsreductie;verminderde DC-gevoeligheid voor apparaatvariatie;thermische zelfcorrectie via stijgende VE, waardoor de VBE-aandrijving wordt verminderd naarmate IC stijgt.

Dat thermische gedrag is van belang in gewone behuizingen waar de warmte na verloop van tijd doordringt, of waar de transistor zich in de buurt van warmere onderdelen bevindt (regelaars, vermogensweerstanden, lampen).In die situaties kan het podium dichter bij het beoogde werkingspunt blijven in plaats van langzaam in een hoek te drijven.

Voor geluidsarme audio- en sensorfront-ends is een gematigde collectorstroom vaak een rustiger startpunt dan de stroom te duwen alleen maar om extra gm te persen.Een matige stroom vermindert gewoonlijk de zelfopwarming en vermijdt het dwingen van omringende weerstanden, voorspanningsbronnen of signaalbronnen in regimes waarin hun eigen ruis en niet-ideaal gedrag moeilijker te negeren zijn.

Ontkoppeling levert meestal het meeste op als het wordt behandeld als onderdeel van de versterkertrap en niet als een algemene bijzaak.Lokale voedingsbypassing die dicht bij het voedingspad van de transistor wordt geplaatst, kan ervoor zorgen dat de voedingsimpedantie niet wordt 'gehoord' als gezoem, of 'gezien' als langzame sensordrift.

Knooppunten met een hoge impedantie verdienen doorgaans extra respect bij fysieke builds.Lange kabels, hoge weerstandsnetwerken of rondzwervende aardreferenties kunnen een stabiel schema in een bromcollector veranderen.Een van de meest bevredigende oplossingen in het veld is ook een van de eenvoudigste: verkort de run met hoge impedantie, zorg voor een meer expliciete nabije return en verplaats de ontkoppelcondensator zodat deze de stroomlus lokaal sluit in plaats van die lus over het hele bord te slepen.Op papier ‘verandert’ er niets, maar op de bank kan het circuit zich opeens gedragen zoals het ontwerp dat je dacht te hebben gebouwd.

In de praktijk is de fase met een klein signaal waar je uiteindelijk op vertrouwt vaak die met versterking die iets minder ambitieus is, maar stabieler is wat betreft temperatuur, aanbodvariatie en apparaatspreiding.De 2N5551 ondersteunt die aanpak goed: de hogere VCE-capaciteit duwt je richting conservatieve marges, en die marges hebben de neiging om onaangename verrassingen tijdens het opstarten, hot-plugging van kabels of overschrijdingen van de voeding, die gebruikelijk zijn in echte systemen, te verminderen.

Schakelwerk (relais, niveauverschuiving, LED-strings)

Gebruikt als schakelaar kan de 2N5551 gematigde belastingen aan binnen de stroom- en vermogenslimieten, en de hogere VCE-classificatie is een voordeel op hogere rails of in bedrading die inductieve kicks en transiënten produceert.Deze wordt vaak geselecteerd wanneer een transistor met een lagere spanning extra klemonderdelen nodig heeft of af en toe faalt in installaties waar de bedrading lang is, de belasting rommelig is of de omgeving elektrisch luidruchtig is.

De keuze van de basisweerstand heeft een grote invloed op het schakelgedrag.Geforceerde bètawaarden van rond de 10 tot 20 worden vaak gebruikt om een ​​betrouwbare verzadiging te behouden bij apparaatvariaties en veranderende belastingen.Dit verbetert de consistentie in de aan-status, maar overmatige basisaandrijving kan extra lading opslaan en de uitschakeltijd vertragen.

Wanneer dat gebeurt, zijn de symptomen in het laboratorium vaak erg ‘menselijk vervelend’: een relais dat traag loslaat, LED-snaren die vaag spooken, randen die staartjes op de scoop krijgen, of een onderdeel dat warmer wordt dan je had verwacht bij hogere schakelsnelheden.Als het bij een lage frequentie “werkt”, maar plakkerig begint te worden naarmate je versnelt, is een overmatige verzadigingsdrift een veelvoorkomende boosdoener.

Een diepere verzadiging verlaagt doorgaans de VCE(sat), maar vertraagt ​​ook de uitschakeling.Als de uitschakeltiming deel uitmaakt van het productgedrag (relaisvrijgavetijd, PWM-randkwaliteit, uitlijning van de timing), kan het comfortabeler zijn om diepe verzadiging te vermijden of om een ​​basisontladingspad te bieden.

Een bescheiden basis-emitterweerstand verbetert vaak het uitschakelgedrag door opgeslagen lading te laten leeglopen en de gevoeligheid voor lekkage of gekoppelde ruis te verminderen waardoor het apparaat half kan worden ingeschakeld wanneer u dat het minst wilt.

Voor inductieve belastingen zoals relais is de standaardbeveiliging een terugslagdiode om te voorkomen dat de collector kapot gaat.Een gewone diode vertraagt ​​echter ook het stroomverval en vertraagt ​​daardoor de afgifte.Als de releasesnelheid ertoe doet, worden in plaats daarvan vaak klemnetwerken gebruikt die een hogere (maar gecontroleerde) terugslagspanning mogelijk maken.

In controlesystemen kan deze handel op manieren tot uiting komen die moeilijk met de theorie ‘weg te redeneren’ zijn: het ene relais valt netjes en voorspelbaar weg, terwijl het andere plakkerig aanvoelt of timing-drift in een mechanische volgorde introduceert.De klembenadering maakt vaak het verschil.

Succes bij het schakelen gaat niet alleen over de piekstroom op een datasheetplot.Echte assemblages introduceren thermische realiteiten: pakketdissipatie, luchtstroom, koperoppervlak, behuizingstemperatuur en inschakelduur.Een circuit dat zich op een breadboard gedraagt, kan merkbaar heter worden in een krappe doos, vooral als het apparaat tijdens randen meer tijd in het lineaire gebied doorbrengt, of als de belasting af en toe stijgt.

Ontwerpen die meer spanningsruimte laten en vermogensdissipatie behandelen met comfortabele derating, zijn vaak degenen die blijven werken na weken van thermische cycli, wanneer de nieuwigheid verdwenen is en alleen stabiliteit telt.

Audio en fundamentele RF-rollen

Met een fT rond 100 MHz kan de 2N5551 dienen in RF-buffers, oscillatoren en IF-trappen, maar de lay-out wordt onlosmakelijk verbonden met het circuitgedrag.Korte sporen, krappe retourpaden en gecontroleerde lusgebieden verminderen onbedoelde feedback.Bij deze frequenties is het niet ongebruikelijk dat een schema dat er volkomen respectabel uitziet, toch oscilleert als de fysieke constructie parasitaire koppelingspaden creëert.

RF/audio-gebruiksscenario's die vaak onder deze paraplu worden gegroepeerd, zijn onder meer:

RF-buffers;oscillatoren;IF-fasen;pre-driver-trappen met een hogere spanning;spanningsversterkertrappen (VAS).

In RF-versterkingsfasen kan de Miller-vermenigvuldigde Cbc de bandbreedte beperken en faseverschuiving toevoegen die het podium in de richting van instabiliteit duwt.Degeneratie van de emitter kan dat gedrag kalmeren, meestal ten koste van de winst, en veel bouwers vinden die handel gemakkelijker om mee te leven als het doel een herhaalbare werking over meerdere borden en behuizingen is.

Neutralisatie kan ook helpen, maar vereist een zorgvuldige uitvoering.In veel praktische constructies is een trap met iets lagere versterking die zich goed blijft gedragen als het deksel opengaat of wanneer iemand een kabel beweegt, het betere technische koopje dan een trap met hogere versterking die af en toe in oscillatie uitbarst.

Een paar bouwgewoonten hebben de neiging het verrassende RF-gedrag te verminderen:

Houd feedbacktrajecten kort;een schone grondreferentie behouden;vermijd lange runs met hoge impedantie nabij het collectorknooppunt;minimaliseer het lusgebied in gevoelige paden.

Een terugkerende les is dat het een paar millimeter verplaatsen van een component, het aanpassen van een retourpad of het aanspannen van een aardlus een oscillatie betrouwbaarder kan beëindigen dan het verwisselen van transistorloten of het discussiëren over β-bins.

In audiocircuits verschijnt de 2N5551 vaak in voorversterkertrappen met hogere spanning of spanningsversterkertrappen.De extra VCE-classificatie helpt clipping of defecten te voorkomen tijdens grote spanningsschommelingen en tijdens opstarttransiënten.In het dagelijks leven zorgt deze marge ervoor dat het circuit rustiger aanvoelt: rails kunnen ongelijkmatig stijgen, belastingen kunnen tijdelijk worden losgekoppeld en het is minder waarschijnlijk dat de transistor in stressomstandigheden wordt geduwd die later naar boven komen als intermitterende ruis, drift of verminderde prestaties.

De meest consistente uitbetaling van de 2N5551 is hoe vaak een knooppunt met een hogere spanning eenvoudig blijft.Wanneer de keuze van de transistor de drang vermindert om overal klemmen toe te voegen, de gevoeligheid voor railovershoot verzacht en onder conservatieve vooroordelen beheerst blijft, verloopt de validatie doorgaans sneller en is onderhoud op de lange termijn minder frustrerend, omdat het circuit minder edge-case-gedrag vertoont, wachtend op de verkeerde dag en de verkeerde temperatuur.

Hoe u de betrouwbaarheid van de 2N5551 kunt verbeteren en storingen kunt voorkomen

Betrouwbaar gedrag van de 2N5551 komt voort uit het behandelen van spanning, stroom en temperatuur als een gekoppelde reeks beperkingen in plaats van als drie onafhankelijke selectievakjes.Veel ‘onverklaarde’ veldfouten komen voor bij ontwerpen die er op een datasheetleesdag aan voldoen, maar toch geen comfort bieden zodra echte golfvormen, transiënten en warmer dan verwachte behuizingen in beeld komen.In een klein TO-92-lichaam kunnen korte uitbarstingen van stress en kleine lay-outkeuzes onevenredig veel gevolgen hebben, en uit die mismatch komt veel frustratie voort.

Houd spanning, stroom en vermogen binnen Praktische bedieningsruimte

Probeer te ontwerpen met ademruimte in plaats van rond de gepubliceerde limieten te blijven hangen.Het houden van VCE ruim onder ~160 V en IC ruim onder ~600 mA heeft de neiging het aantal werkende verrassingen van gisteren te verminderen, vooral wanneer het circuit wordt geschakeld, gepulseerd of ingezet in een warmere omgeving dan het laboratorium.

Het snelle rekenwerk blijft een nuttig begin:

PD ≈ VCE × IC

De nuance die er herhaaldelijk toe doet in echte builds is dat VCE en IC zelden constant blijven.Tijdens schakelovergangen kunnen beide tegelijkertijd substantieel zijn, waardoor korte dissipatiepieken ontstaan ​​die niet naar voren komen in steady-state-berekeningen.Als je alleen DC-punten valideert, kun je je gemakkelijk zelfverzekerd voelen en je later afvragen waarom het apparaat heter wordt dan je intuïtie suggereert.

Temperatuurvermindering komt in de praktijk tot uiting als een verschil tussen ‘bankstabiel’ en ‘geïnstalleerd stabiel’.Een circuit dat zich rustig gedraagt ​​in de open lucht kan grillig worden na montage in een kleine doos: de omgevingstemperatuur stijgt, de luchtstroom verzwakt en het thermische pad van het TO-92-pakket naar de omgeving wordt minder vergevingsgezind.Ontwerpen voor een lagere junctietemperatuur heeft de neiging vruchten af ​​te werpen omdat er minder drift, stabielere voorspanningspunten en minder intermitterende retouren zijn.

Inductieve en hoogohmige belastingen verdienen extra scepsis omdat ze pieken kunnen genereren die de VCE overschrijden, zelfs als de DC-rail tam lijkt.Onbeperkte overspanning is een veelvoorkomende oorzaak, dus het helpt om deze opzettelijk te beperken.

Algemene opties voor piekcontrole:

• RC-snubber over de belasting of over de transistor tijdens inductief schakelen

• Flyback-diode waar de polariteit dit toelaat (relais/spoelen), met behulp van voldoende snelle diodes wanneer de flankfrequenties hoog zijn

• Klem netwerken die VCE afdekken aan een gedefinieerd plafond

• Strakke bedradingslussen en compacte retourpaden om parasitaire inductie te verminderen die di/dt omzet in spanningsoverschrijding

Vanuit het oogpunt van kosten en herbewerking is een klein klemnetwerk vaak een schoner beroep dan leunen op een niet-gespecificeerde marge of hopen dat af en toe een lawine waarschijnlijk prima is.Zelfs als stress geen onmiddellijke storing veroorzaakt, kunnen herhaalde treffers degradatie accumuleren en stilletjes de betrouwbaarheid op de lange termijn verlagen.

Behandel Heat Up Front in een TO-92-pakket

TO-92 is gemakkelijk te plaatsen en met de hand te solderen, maar warmt snel op omdat de thermische massa beperkt is en het warmtepad uit de matrijs bescheiden is.Een strategie die de opbouw van warmte voorkomt, levert over het algemeen meer voorspelbare resultaten op dan proberen “warmte eruit te trekken” nadat het bedrijfspunt al agressief is.

Thermische bedieningshendels die het beste werken wanneer ze samen worden toegepast:

• Verminder de continue stroom waar mogelijk, vooral bij hogere VCE

• Vermijd gebruiksgebieden waar het apparaat merkbare tijd doorbrengt met zowel niet-triviale VCE als niet-triviale IC (een patroon dat vaak wordt veroorzaakt door ondergestuurd schakelen)

• Verspreid de warmte over de printplaat met meer koper op de collector-/emitterkabels (bredere sporen en kleine koperdruppels rond de pinnen kunnen de temperatuurstijging meetbaar verminderen zonder een koellichaam)

• Houd warmtegevoelige onderdelen uit de buurt van de transistor om te voorkomen dat de omgevingstemperatuur rond de behuizing plaatselijk stijgt

Wanneer de vermogensdissipatie gedurende lange perioden binnen het bereik van een paar honderd milliwatt blijft, is het overstappen naar een groter pakket vaak eenvoudiger dan het verbeteren van de koelmethoden.Pakketten zoals TO-126, TO-220, SOT-223 of DPAK kunnen de junctietemperatuur verlagen, de consistentie verbeteren en de gevoeligheid voor luchtstroom- en lay-outverschillen verminderen.Extra thermische speelruimte komt vaak tot uiting in een betere elektrische stabiliteit, en niet alleen in minder regelrechte storingen.

Blijf uit de buurt van hoogfrequente en vertekenende valkuilen die stilletjes mislukken

Veel opgeblazen transistors met een klein signaal zijn geen slachtoffer van dramatische overspanningsgebeurtenissen;ze zijn het slachtoffer van redelijk klinkende aannames die niet standhouden bij temperatuur-, tolerantie- of schakelranden.De 2N5551 kan tolerant zijn, maar bepaalde fouten komen zo vaak voor dat ze de moeite waard zijn om als patronen te beschouwen en niet als uitzonderingen.

Ga er niet van uit dat de pinout overeenkomt met andere soortgelijke TO-92-onderdelen

TO-92-body's kunnen er identiek uitzien als ze verschillende pinvolgordes gebruiken (E-B-C versus C-B-E, enz.).Een verkeerd bekabelde constructie kan er bij lichte belasting gedeeltelijk functioneel uitzien en vervolgens ontrafelen wanneer de stroom, spanning of temperatuur stijgt.Bevestig de pinout in het gegevensblad van de specifieke fabrikant voor de exacte markering en ga voorzichtig om met vervangingen totdat deze onder realistische omstandigheden op de bank zijn geverifieerd.

Wees niet bevooroordeeld door één β (hFE)-getal te gebruiken en te verwachten dat dit stand houdt

Het dimensioneren van de basisstroom op basis van een enkele “typische versterkingswaarde” is een klassieke manier om een circuit te krijgen dat zich van apparaat tot apparaat anders gedraagt.De versterking varieert afhankelijk van de collectorstroom, temperatuur en productiespreiding.

Biasing-benaderingen die zich gewoonlijk beter gedragen:

• Schakelen: gebruik geforceerde bèta (zorg bewust voor meer basisstroom dan een typische hFE-schatting impliceert), zodat er nog steeds verzadiging optreedt onder de slechtst denkbare onderdelen en temperaturen

• Analoog: gebruik emitterdegeneratie en feedback, zodat het werkpunt meer afhankelijk is van weerstandsverhoudingen dan van transistorversterking

Ontwerpen die leunen op ‘de versterking van de transistor zal ongeveer X zijn’ drijven vaak af, vervormen eerder dan verwacht of worden kwetsbaar wanneer temperatuurverschuivingen of onderdelen worden verwisseld.

Stuur de basis niet rechtstreeks vanuit de logica zonder weerstand

Een basisweerstand voorkomt dat de basis-emitterovergang ongecontroleerde stroom trekt, wat zowel de aandrijfpin als de transistor kan belasten.Kies een waarde die een doelbewuste basisstroom instelt en toch voldoet aan de verwachtingen op het gebied van de schakelsnelheid.In veel praktische gevallen verbetert het iets hoger plaatsen van de weerstand de robuustheid met weinig echte gevolgen, omdat het de overdrive van de basis en de daaropvolgende verwarming vermindert.

Vergeet het uitschakelgedrag en de bijwerkingen van diepe verzadiging niet

Diepe verzadiging kan het uitschakelen vertragen vanwege opgeslagen lading.Die langzamere uitschakeling verlengt de overlap van spanning en stroom tijdens overgangen, en die overlap komt direct tot uiting in extra schakelverlies en temperatuurstijging.Als de schakelsnelheid (of simpelweg het apparaat koeler houden) ertoe doet, helpen technieken als de volgende vaak.

Uitschakel- en verzadigingsregelingsopties:

• Beperk de verzadiging door overmatige basisoverdrive te vermijden

• Voeg een Baker-klem of diodenetwerk toe om de transistor uit diepe verzadiging te houden

• Zorg voor een ontladingspad voor de basislading (basis-emitterweerstand of een actieve pull-down)

Een les over het oplossen van problemen die de neiging heeft verrassend consistent aan te voelen: wanneer een transistor met "eenvoudige schakelaar" warmer wordt dan verwacht, is de boosdoener vaak het overgangsverlies door langzame uitschakeling in plaats van de DC-dissipatie die je eerst hebt berekend.

Behandel lawine niet als routinematig bedrijfsgedrag

Zelfs als af en toe een lawine de transistor niet onmiddellijk doodt, kan herhaaldelijke lawinegebeurtenissen de transistor in de loop van de tijd beschadigen.Die degradatie kan naar voren komen in de vorm van hogere lekkage, verminderde versterking of vroegtijdige fouten die tijdens het debuggen moeilijk te reproduceren zijn.Het zeldzaam houden van lawines – of het ontwerpen ervan met klemmen – leidt meestal tot rustiger gedrag op de lange termijn en minder periodieke fouten.

Over het geheel genomen doen circuits die bij echt gebruik standhouden doorgaans drie dingen consistent: ze verlaten de elektrische en thermische ademruimte, ze beperken transiënten in plaats van ze te tolereren, en ze maken het gedrag van de basisaandrijving voorspelbaar onder de slechtst denkbare onderdelen en temperaturen.Die combinatie heeft de neiging om niet alleen een schone opstelling op de bank te overleven, maar ook maandenlang gebruik in warme, luidruchtige en enigszins onvolmaakte omgevingen.

Vergelijking 2N5551 versus 2N2222 versus BC547

Het omwisselen van een vergelijkbare transistor verloopt meestal alleen soepel als de echte beperkingen nog steeds overeenkomen, en niet alleen de marketingcategorie of het vage label voor algemene doeleinden.Veel vervangingsbeslissingen voelen voor de hand liggend aan het bureau en voelen vervolgens verontrustend op de bank, omdat de slechtste momenten van het circuit zelden in een opgeruimd schema verschijnen.

Een gegronde vergelijking begint meestal met het benoemen van de operationele uitersten en vervolgens controleren of het kandidaat-apparaat zich daar prettig voelt, inclusief de lastige overgangen waarbij het even rommelig wordt.

• Spanningsstress (DC-niveau + pieken + rinkelen)

• Collectorstroom (gemiddeld + piek + pulsvorm)

• Schakel-/analoog gedrag (snelheid, capaciteiten, bandbreedte, stabiliteit)

• Thermische realiteit (pakket, PCB-koper, luchtstroom, omgevingstemperatuur)

Bij de dagelijkse probleemoplossing zijn mislukte vervangingen vaak terug te voeren op twee patronen: (a) de collector-emitterwaarde wordt stilletjes overschreden tijdens een transiënt, of (b) het apparaat wordt heter dan de behuizing en het bord in de loop van de tijd kunnen verliezen.Als we kijken naar ‘wat het knooppunt op zijn slechtst kan doen’, blijkt er meer aan de hand dan alleen het vergelijken van onderdeelnummers op basis van populariteit.

2N5551 versus 2N2222

Waar de 2N5551 zich doorgaans meer op zijn gemak voelt

De 2N5551 heeft doorgaans de voorkeur als het circuit met een hogere collectorspanning moet leven, omdat deze vaak rond de 160 V VCE ligt.Die beoordeling is niet alleen een regelitem;het bepaalt effectief hoeveel misbruik de transistor kan tolereren als de voeding hoger is dan verwacht, als de belasting inductief is, of als de bedrading/lay-out scherpe pieken injecteert die gemakkelijk te onderschatten zijn totdat je ze in kaart brengt.

Hoge voedingsspanningen, inductieve belastingen, lange bedrading en snelle schakelovershoot vereisen vaak spanningswaarden die vergelijkbaar zijn met die van de 2N5551.In praktische systemen kunnen productiebedrading, connectoractiviteit en lay-outwijzigingen omstandigheden creëren die verschillen van die in vroege prototypes, dus een extra spanningsmarge verdient vaak de voorkeur.

Waar de 2N2222 doorgaans beter past en waar hij kwetsbaar begint te worden

De 2N2222 wordt veel gebruikt voor werk met een lagere spanning, vaak met een maximale VCE van ongeveer 40 V, en heeft zijn reputatie verdiend op het gebied van schakelen voor algemene doeleinden.In veel laagspanningsontwerpen kan dit een eenvoudige, vertrouwenwekkende keuze zijn, totdat het collectorknooppunt ergens in de buurt van het plafond mag ronddwalen.

Het kan goed werken in gewone laagspanningsrollen, vooral als de spanning goed begrensd is en er zorgvuldig met de bescherming wordt omgegaan.

Digitale laagspanningsinterface

Relais- of solenoïdeaandrijving op bescheiden rails (met correct uitgevoerde terugslagbeveiliging)

Kleinsignaalschakeling waarbij spanningsschommelingen beperkt en herhaalbaar zijn

Sommige varianten zijn snel genoeg voor veel schakeltaken, maar de snelheid dekt niet een spanningswaarde die tijdens echte evenementen wordt overschreden.Zodra de verzamelaar op plausibele wijze excursies boven de nominale waarde kan zien: opstartvolgorde, hot-plugging van kabels, inductieve kick of rinkelen op lange sporen, verschuift het gedrag vaak van lijkt prima naar met tussenpozen mislukken, wat een van de meest tijdrovende foutmodi kan zijn om te achtervolgen.

Wat meestal de uitkomst bepaalt

• Tijdelijk gedrag versus stabiel comfort

Veel circuits zien er perfect uit in DC-analyse en vertonen vervolgens scherpe, korte spanningsverrassingen tijdens het schakelen.Inductieve belastingen, transformatorwikkelingen, lange kabelbomen en licht gedempte knooppunten kunnen pieken genereren die niet zichtbaar zijn als je alleen de nominale railwaarden vergelijkt.Als er onzekerheid bestaat, wordt de transiënte golfvorm als de belangrijkste referentie behandeld, omdat deze snel het werkelijke circuitgedrag onthult.

• Dissipatie en thermische vrije hoogte in de daadwerkelijke constructie

Zelfs met een bescheiden stroom kunnen overlappende stroom en VCE op het verkeerde moment de dissipatie voldoende verhogen om er toe te doen.Een swap die op papier aan het huidige aantal voldoet, maar in de behuizing heter wordt, kan de winst verschuiven, biaspunten verschuiven en verouderen op een manier die maanden later op willekeur lijkt.Die drift kan subtiel zijn, en het is precies het soort subtiliteit waardoor ingenieurs al het andere eerst in twijfel trekken.

• Versterkingsgedrag bij bedrijfsstroom

Beide delen zullen versterken, maar hun hFE- versus stroom- en temperatuurprofielen kunnen verschillen op manieren die aan de rand van het ontwerp zichtbaar zijn.Bij het overschakelen kan een zwakke geforceerde bètamarge de uitschakeling vertragen en warmte toevoegen tijdens overgangen;in analoge fasen kan het werkpunten verplaatsen en de vervorming veranderen.Wanneer een ontwerp bijna verzadigt of nauwelijks vooroordelen vertoont, zijn deze verschillen niet langer academisch.

• Een grensdenken voor VCE

Een praktische gewoonte die standhoudt, is dat u de VCE-rating beschouwt als een grens die u niet overschrijdt, en niet als een getal dat u efficiënt probeert te benaderen.Als het collectorknooppunt realistisch gezien tientallen volts boven 40 V kan bereiken, zelfs voor korte intervallen, voelt de 2N5551 vaak als de rustiger keuze.Dit komt vaak voor bij apparatuur met gemengd signaal, waarbij de rails er op papier stabiel uitzien, maar doorschieten tijdens het loskoppelen van de belasting of wanneer meerdere benodigdheden met verschillende snelheden toenemen.

Gebruik de spanningsruimte als een vroeg filter, omdat de moeilijkst te diagnosticeren fouten zich vaak voordoen in de momenten tussen stabiele toestanden, opstarten, afsluiten, laadstappen en connectorgebeurtenissen.Het kiezen van de transistor die deze momenten binnen een comfortabel bereik houdt, betaalt zich meestal meer terug dan leunen op een bekende optie voor algemeen gebruik.

2N5551 versus BC547

Waar de BC547-klasse doorgaans goed in is, en waar hij van nature niet van houdt

Onderdelen uit de BC547-klasse zijn doorgaans laagspanningstransistors met een klein signaal (vaak rond de 45 V VCE max) gericht op lichtversterking en schakelen met lage stroomsterkte.In laagspanningsomgevingen kunnen ze een genot zijn om te gebruiken, omdat het gedrag voorspelbaar is en de circuitaannames gemakkelijk intact kunnen worden gehouden.

Ze schitteren vaak in de volgende soorten circuits wanneer spanningsschommelingen bescheiden en goed gecontroleerd blijven.

• Laagspanningsaudiovoorversterkers

• Sensorvooreinden

• Kleine interface op logisch niveau en lichtschakeling

Waar ze ongemakkelijk worden, is elk knooppunt dat inductieve kick- of hogere spanningsrails kan zien, tenzij het circuit opzettelijk wordt vastgeklemd en geverifieerd.Als de beschermingsaanpak waarschijnlijk goed is, heeft die onzekerheid de neiging later aan de oppervlakte te komen als sporadische mislukkingen, wat zelden een bevredigend resultaat is.

Waar de 2N5551 doorgaans wint op het gebied van omgevingstolerantie

De 2N5551 is meestal de sterkere kandidaat wanneer de collector grotere spanningsschommelingen moet tolereren, zoals analoge hoogspanningstrappen, niveauverschuiving of overbrugging naar domeinen met een hogere spanning.In deze rollen is de hogere VCE-classificatie vaak wat een ontwerp onderscheidt dat stabiel aanvoelt bij bedradingsvariaties, en een ontwerp dat zich alleen goed gedraagt ​​onder ideale laboratoriumomstandigheden.

• Analoge trappen met hoge spanning

• Niveauverschuiving en hoogspanningsinterfacing

• Knooppunten die zijn blootgesteld aan door bedrading veroorzaakte pieken of bredere variaties in de echte wereld

Hoe u een checklist kiest die de meeste slechte vervangingen vermijdt

Selectie verloopt soepeler als deze wordt aangestuurd door concrete grenzen in plaats van door vergelijkbare doeleinden.De volgende controlepunten maken van een vage vervanging een beslissing die je later kunt verdedigen, zelfs als het circuit zich bij verschillende builds anders gedraagt.

• Worst-case VCE inclusief transiënten

Bereken of meet de maximale VCE tijdens normale werking, opstarten/uitschakelen en gebeurtenissen die bijna een fout vormen zonder regelrechte fouten te zijn (bijvoorbeeld ontkoppeling van de belasting).Als het knooppunt aannemelijk in de buurt van 45 V ligt, wordt een apparaat uit de BC547-klasse een keuze met een hoger risico, tenzij de klemming door metingen wordt bewezen.Als het knooppunt veel verder kan stijgen, wordt de classificatie van de 2N5551-klasse meestal de verstandigere basislijn.

• Vereiste collectorstroom

Controleer zowel de gemiddelde stroom als de piekstroom tijdens schakelflanken, het opladen van de condensator, inschakelstroom of korte pulsen.Veel circuits lijken prima op de bank omdat de pieken kort zijn, maar herhaling kan in de loop van de tijd nog steeds warmte en stress veroorzaken.Pieken die niet lang duren, duren vaak lang genoeg om er thermisch toe te doen, terwijl ze duizenden of miljoenen keren voorkomen.

• Continue en piekdissipatie in het echte pakket

Schat de ergste overlap met behulp van P ≈ VCE × IC op het moment dat beide hoog zijn.Breng dat vervolgens in kaart met de thermische limieten en de echte boardomgeving.Een TO-92-apparaat op een warme, gesloten printplaat geeft warmte over het algemeen veel minder effectief af dan de cijfers op de datasheets impliceren, vooral zonder een royaal koperoppervlak.

• Behoeften aan bandbreedte, snelheid en stabiliteit

In versterkers en snel schakelen zorgen capaciteiten en versterkingsbandbreedte voor stabiliteit en randgedrag.Een transistor die er elektrisch sterker uitziet, kan nog steeds oscillatie of langzame flanken veroorzaken als het circuit impliciet is afgestemd op een ander capaciteitsprofiel.Wanneer stabiliteit gevoelig is, is golfvormvalidatie op het eigenlijke circuitknooppunt vaak betrouwbaarder dan alleen afhankelijk te zijn van nominale bandbreedtespecificaties om dynamisch gedrag te voorspellen.

Wanneer deze vier items met reële cijfers worden opgeschreven, voelt de beslissing meestal niet langer subjectief aan.De ontwerpen die goed verouderen, zijn de ontwerpen die de transistor niet behandelen als een ruilproduct, maar als een onderdeel waarvan de spanningsstress, thermische omstandigheden en tijdelijke omgeving op elkaar inwerken en samen worden geëvalueerd.

Conclusie

De 2N5551 is een betrouwbare kleinsignaaltransistor voor circuits die hogere spanningsverwerking en een stabiele werking op lange termijn vereisen.In praktische circuits komt het nut ervan minder voort uit de ruwe versterking of stroomcapaciteit en meer uit de spanningsmarge, de voorspelbare werking en de tolerantie voor transiënte omstandigheden in de echte wereld die vaak voorkomen tijdens het schakelen, opstarten, wijzigingen in de bedrading en langdurig gebruik.Succesvol gebruik van het apparaat hangt af van een conservatief spannings- en thermisch ontwerp, de juiste voorspanning, gecontroleerd schakelgedrag, bescherming tegen transiënten en zorgvuldige aandacht voor pinconfiguratie en PCB-indeling.Wanneer toegepast binnen realistische operationele limieten en ondersteund door goede stressmanagementpraktijken, biedt de 2N5551 betrouwbare prestaties bij toepassingen voor analoge versterking, schakelen, interfaces en signaalverwerking met hogere spanning.

Veelgestelde vragen [FAQ]

1. Waarom wordt in hoogspanningscircuits vaak de voorkeur gegeven aan de 2N5551 boven gewone kleinsignaaltransistors?

De 2N5551 wordt gewoonlijk gekozen omdat deze een hogere collector-emitter-spanningstolerantie biedt dan veel standaard BJT's met een klein signaal.Met een typische VCEO van rond de 160 V is hij bestand tegen transiënte pieken, inductieve terugslag, overshoot bij het opstarten en schakelomstandigheden onder hoge spanning die transistors met een lagere spanning, zoals de 2N2222 of BC547, kapot zouden maken.In praktische ontwerpen vermindert deze extra spanningsruimte vaak intermitterende storingen en verbetert de stabiliteit op lange termijn onder reële bedrijfsomstandigheden.

2. Hoe beïnvloeden tijdelijke spanningspieken de betrouwbaarheid op lange termijn in 2N5551-circuits?

Transiënte gebeurtenissen bepalen vaak de betrouwbaarheid van de transistor meer dan stabiele spanningsniveaus.Inductieve belastingen, hot-plugging van kabels, rinkelen veroorzaakt door zwerfinductie en capaciteit, en schakelovershoot kunnen de collectorspanning tijdelijk verhogen tot ver boven de nominale voedingsrail.Zelfs als de gemiddelde bedrijfsspanning veilig lijkt, kan herhaalde voorbijgaande spanning de transistor geleidelijk aan verslechteren door lawine-effecten, lekkagegroei of thermische vermoeidheid.Snubbers, TVS-diodes, terugslagbeveiliging en conservatieve derating worden vaak gebruikt om transiënte energie te beheersen.

3. Waarom is thermisch beheer vooral belangrijk voor de 2N5551 in TO-92-verpakkingen?

Hoewel de 2N5551 gematigde spannings- en stroomniveaus aankan, heeft het TO-92-pakket een beperkt thermisch dissipatievermogen.De warmteafvoer is sterk afhankelijk van het koperoppervlak van de PCB, de luchtstroom, de kabelgeleiding en de temperatuur van de behuizing.Zelfs een gematigde collectorstroom kan aanzienlijke junctieverwarming veroorzaken in combinatie met hoge VCE-omstandigheden.In echte systemen stapelt thermische spanning zich vaak langzaam op, waardoor bias-drift, instabiliteit van de versterking of langdurige verslechtering van de betrouwbaarheid ontstaat voordat catastrofaal falen optreedt.

4. Hoe beperkt het Miller-effect de hoogfrequente prestaties in 2N5551-versterkertrappen?

In versterkerconfiguraties met gemeenschappelijke emitter wordt de collector-basiscapaciteit (Cbc) vermenigvuldigd met spanningsversterking via het Miller-effect.Dit creëert een veel grotere effectieve ingangscapaciteit, waardoor de bandbreedte wordt verminderd en de flankrespons wordt vertraagd.Naarmate de collectorspanningsschommelingen toenemen, worden doorvoer en faseverschuiving duidelijker merkbaar, wat soms oscillatie of onverwachte instabiliteit veroorzaakt.Collectorimpedantiereductie, emitterdegeneratie en cascodecircuits worden vaak gebruikt om deze effecten te regelen in toepassingen met hogere frequentie.

5. Waarom kan een onjuiste pin-identificatie op de 2N5551 leiden tot misleidende probleemoplossingssymptomen?

Een verkeerd bekabelde 2N5551 kan nog steeds enigszins geleiden, omdat omgekeerd actieve werking en lekpaden op zwakke versterking kunnen lijken.Dit kan misleidende symptomen veroorzaken wanneer het circuit bijna werkt, waardoor het oplossen van problemen zich concentreert op bias of stabiliteit in plaats van op onjuiste pinverbindingen.Naarmate de spanning en de stroom toenemen, stort de doorslagmarge echter in, neemt de lekkage toe en neemt de thermische spanning dramatisch toe.Het correct verifiëren van de oriëntatie van de emitter, de basis en de collector vóór de montage voorkomt daarom veel moeilijk te diagnosticeren fouten.

6. Waarom wordt emitterdegeneratie vaak gebruikt in 2N5551 analoge versterkerontwerpen?

Emitterdegeneratie introduceert lokale negatieve feedback via een emitterweerstand.Naarmate de collectorstroom stijgt, stijgt ook de emitterspanning, waardoor de effectieve basis-emitteraandrijving wordt verminderd en het werkpunt wordt gestabiliseerd.Dit verbetert de thermische stabiliteit, vermindert vervorming, minimaliseert de gevoeligheid voor variaties in de versterking van de transistor en creëert meer herhaalbare prestaties bij temperatuur- en productieverschillen.In het praktische versterkerontwerp scheidt emitterdegeneratie vaak stabiele, productieklare circuits van prototypes die zich alleen correct gedragen onder ideale omstandigheden.

7. Wat veroorzaakt langzaam uitschakelgedrag wanneer de 2N5551 zwaar verzadigd is tijdens het schakelen?

Diepe verzadiging slaat overtollige lading op in het basisgebied van de transistor.Voordat de transistor volledig kan uitschakelen, moet deze opgeslagen lading worden verwijderd, waardoor het verval van de collectorstroom wordt vertraagd en de schakelverliezen toenemen.Het resultaat kan verschijnen als zachte randen, vertragingen bij het loslaten van relais, LED-ghosting of overmatige verwarming bij hogere schakelfrequenties.Geforceerde bètareductie, basis-emitter-ontladingsweerstanden en Baker-klemcircuits worden vaak gebruikt om de schakelsnelheid te verbeteren en verzadigingsverliezen te verminderen.

8. Waarom presteert de 2N5551 vaak beter dan transistors uit de BC547-klasse in omgevingen met elektrische ruis?

Apparaten uit de BC547-klasse zijn doorgaans geoptimaliseerd voor laagspanningstoepassingen met klein signaal en werken over het algemeen rond de 45 V VCE-limieten.In luidruchtige omgevingen met lange bedrading, inductieve belastingen of rails met een hogere spanning kunnen transiënte pieken deze limieten gemakkelijk benaderen of overschrijden.Dankzij de aanzienlijk hogere spanningstolerantie van de 2N5551 kan deze elektrische spanning in de echte wereld comfortabeler absorberen, waardoor de betrouwbaarheid wordt verbeterd in toepassingen zoals niveauverschuiving, analoge hoogspanningstrappen en industriële schakelcircuits.

9. Waarom wordt de transistorversterking (β of hFE) als onbetrouwbaar beschouwd als de belangrijkste bias-basis?

De transistorversterking varieert afhankelijk van de collectorstroom, de temperatuur, het productieproces en de partij van het apparaat.Ontwerpen die sterk afhankelijk zijn van een enkele ‘typische’ hFE-waarde, drijven vaak af, verzadigen inconsistent of gedragen zich verschillend tussen eenheden.Stabielere circuits maken in plaats daarvan gebruik van weerstandsnetwerken, emitterdegeneratie en feedback om werkpunten vast te stellen onafhankelijk van de versterkingsvariatie van de transistor.Deze aanpak verbetert de consistentie tijdens productie, onderhoud en langdurig gebruik.

10. Hoe combineert de 2N5551 praktische eenvoud met hoogspanningsmogelijkheden in real-world ontwerpen?

De 2N5551 combineert een relatief hoge spanningstolerantie met een eenvoudig, goedkoop TO-92 through-hole-pakket dat eenvoudig te prototypen, te solderen, te vervangen en problemen op te lossen blijft.Dit maakt het vooral aantrekkelijk voor analoge trappen, schakelnetwerken, reparatiewerkzaamheden en retrofitprojecten waarbij betrouwbare hoogspanningsbehandeling nodig is zonder over te stappen op grotere of complexere transistoroplossingen.De waarde ervan komt vaak minder voort uit extreme prestaties en meer uit het bieden van stabiel, vergevingsgezind gedrag onder onvolmaakte reële omstandigheden.
