Analoog-naar-digitaal converter (ADC) uitgelegd, werkingsprincipes en architecturen

Analoog-naar-digitaalomzetters (ADC's) vormen de brug tussen echte analoge signalen en digitale elektronische systemen.Ze maken het mogelijk dat continu veranderende signalen, zoals spanning, geluid, temperatuur, druk of sensoruitgangen, worden gemeten, verwerkt en opgeslagen als digitale gegevens.In de praktijk zijn de prestaties van ADC afhankelijk van veel meer dan alleen de resolutie of de bemonsteringssnelheid.Signaalconditionering, anti-aliasfiltering, sample-and-hold-gedrag, klokkwaliteit, referentiestabiliteit, PCB-indeling en front-end-afwikkeling hebben allemaal invloed op hoe nauwkeurig de converter informatie vastlegt onder reële bedrijfsomstandigheden.In dit artikel wordt uitgelegd hoe ADC's werken, de belangrijkste fasen van conversie, de sterke punten en beperkingen van verschillende ADC-architecturen, en de praktische parameters op systeemniveau die de prestaties in de echte wereld bepalen.

Catalogus

1. Analoog-naar-digitaal-omzetter (ADC) verkennen
2. Kernwerkingsprincipe van een ADC
3. ADC-architectuurtypen en waar ze het beste passen
4. Technische parameters van ADC
5. Conclusie

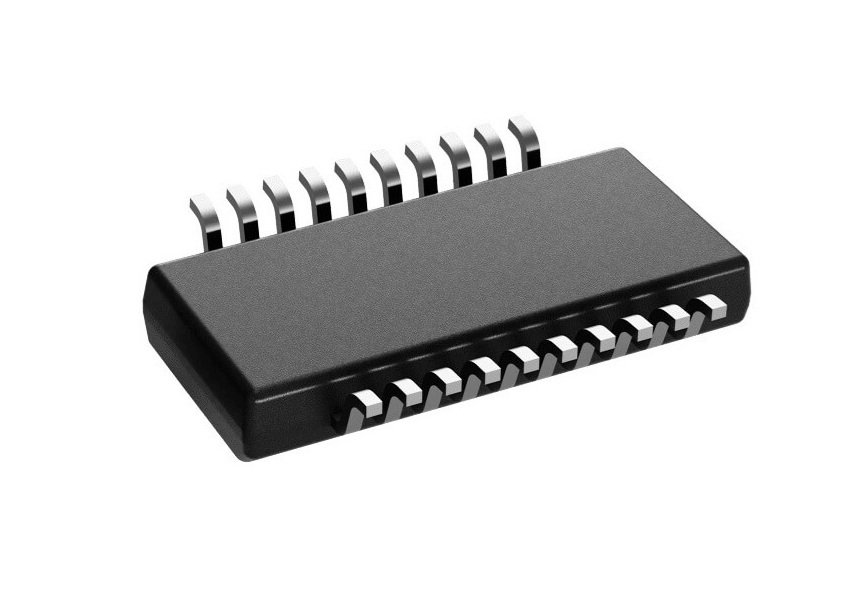

Analog-to-Digital Converter (ADC) Explained, Working Principles and Architectures

Analoog-naar-digitaal-omzetter (ADC) verkennen

Een analoog-digitaalomzetter, of ADC, is een elektronisch circuit dat een realistisch analoog signaal omzet in digitale gegevens.Hiermee kunnen signalen van sensoren, audiobronnen, temperatuurapparaten, druksystemen en andere analoge ingangen worden gelezen door digitale processors, microcontrollers, geheugenapparaten en communicatiesystemen.

Analoge signalen veranderen voortdurend, terwijl digitale systemen met vaste numerieke waarden werken.Hierdoor is een ADC nodig om op specifieke momenten de analoge ingang te meten en weer te geven als digitale code.Dit proces maakt het voor elektronische systemen mogelijk om informatie uit de echte wereld te analyseren, op te slaan, te verzenden en te controleren.

ADC's worden in veel toepassingen gebruikt, waaronder industriële besturing, medische instrumenten, audioapparatuur, data-acquisitiesystemen, communicatieapparatuur en ingebedde elektronica.Hun prestaties zijn niet alleen afhankelijk van de resolutie en de bemonsteringssnelheid, maar ook van de kwaliteit van het ingangssignaal, de referentiespanning, de klok, de lay-out en het ontwerp van de omliggende circuits.Hierdoor kan een ADC het beste worden begrepen als onderdeel van een complete signaalketen, en niet alleen als een op zichzelf staand onderdeel.

Kernwerkingsprincipe van een ADC

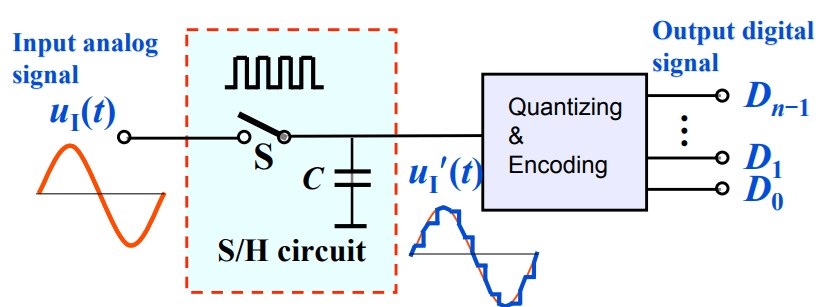

Basic ADC Sample-and-Hold, Quantization, and Encoding Process

Een ADC verandert een analoge ingangsspanning in een digitaal woord door het signaal door een gecontroleerde meetketen te bewegen die tot doel heeft informatie vast te houden en tegelijkertijd voorspelbare foutbronnen onder controle te houden.In het dagelijkse technische werk is een ADC gemakkelijker te redeneren als een opeenvolging van op elkaar inwerkende ontwerpbeslissingen dan als een enkele ‘zwarte doos’.Bandbreedte, ruis, nauwkeurigheid, latentie en vermogen komen uiteindelijk tegen elkaar aan te leunen, en de echte kunst is het kiezen van compromissen die zich nog steeds consistent gedragen op de werkbank, in de productie en in het veld.In de onderstaande paragrafen wordt die keten in fasen opgedeeld en worden de mechanismen belicht die de resultaten in de praktijk vaak domineren.

Anti-aliasing en invoerconditionering

Doel: Spectrale vouwing vóór bemonstering verminderen

Vóór het bemonsteren wordt het ingangsspectrum opzettelijk beperkt, zodat frequentiecomponenten boven de helft van de bemonsteringssnelheid (de Nyquist-frequentie, fs/2) niet terugvouwen naar de band waar u eigenlijk om geeft.Zodra aliasing optreedt, wordt deze wiskundig gezien niet meer te onderscheiden van legitieme in-band-inhoud. Daarom kan nabewerking deze niet op betrouwbare wijze ‘ongedaan maken’.

Als er aliasing optreedt, ziet het er in een plot vaak bedrieglijk ‘echt’ uit: sporen waar geen sporen verwacht werden, tonen die stabiel lijken, of ruis die een vorm lijkt te hebben.Die ervaring heeft de neiging de manier te veranderen waarop mensen de voorkant zien, minder als een formaliteit, meer als een vangrail voor betrouwbare metingen.

Praktische implementaties en ontwerpkeuzes

Typische implementaties zijn onder meer actieve RC-filters, passieve RC-netwerken en geschakelde condensatorfilters die zijn gesynchroniseerd met de bemonsteringsklok.De keuze wordt zelden alleen bepaald door een ideale frequentierespons;het wordt meestal bepaald door de manier waarop de ADC-invoer fysiek wordt bemonsterd en hoe vergevingsgezind de bron en driver werkelijk zijn.

Veel ADC's presenteren een dynamische ingangsbelasting omdat er periodiek een bemonsteringscondensator op de ingang is aangesloten.Die schakelactie betekent dat het filter geen statische belasting ziet, en dat de ADC geen perfect geconditioneerde bron ziet;de twee fasen beïnvloeden elkaar op manieren die subtiel kunnen zijn tot ze worden gemeten.

Een filter kan er correct uitzien in simulatie of wanneer het alleen wordt gemeten, maar toch ondermaats presteren als het eenmaal op de ADC is aangesloten, omdat de driver de bemonsteringscondensator niet snel genoeg kan regelen.Een veelvoorkomend moment van realisatie is het zien van een schone sinusgolfbron die onverwachte vervorming, kleine code-afhankelijke rimpelingen of harmonischen produceert die niet aanwezig waren voordat de ADC werd aangesloten.

• Geconsolideerde lijst: wat doorgaans de filterkeuze drijft

• Ingangsbemonsteringsmethode en effectieve geschakelde condensatorbelasting

• Driversterkte, bronimpedantie en stabilisatiemarge over de frequentie

• Toegestaan faseverschuivings- en groepsvertragingsgedrag voor de toepassing

• Gevoeligheid voor componenttoleranties en temperatuurdrift

• Hoeveel opruiming is gepland voor digitale filtering na oversampling

Afweging: bandbreedte versus afwikkeling versus fasegedrag

Een scherpere laagdoorlaatrespons kan energie buiten de band agressiever onderdrukken, maar brengt vaak een grotere faseverschuiving, meer groepsvertraging en een langere setteltijd met zich mee.Deze bijwerkingen kunnen de beperkende factor worden wanneer de converter wordt gevraagd snel veranderende ingangen te meten of kanalen te multiplexen.

Voor nauwkeurige data-acquisitie geven veel teams uiteindelijk de voorkeur aan een filter van gemiddelde orde dat gemakkelijk te besturen is en zich netjes nestelt, en vervolgens leunen op oversampling en digitale filtering om resterende ongewenste componenten te verminderen.Dat pad voelt misschien minder ‘perfect volgens het leerboek’, maar het is doorgaans rustiger om te valideren en gemakkelijker stabiel te houden over de temperatuur- en productiespreiding heen.

Herhaalbaar gedrag binnen reële toleranties overtreft vaak de theoretische scherpte, vooral wanneer de signaalketen zich op dezelfde manier moet gedragen bij een koude start, bij warme weken en na veroudering van componenten.

Sample-and-Hold-bediening (S/H).

Doel: Houd de invoer stil tijdens de conversie

De sample-and-hold front-end vangt de invoer op een bepaald moment op en slaat deze op een condensator op, zodat de interne conversielogica een stabiele spanning ziet.Zonder die vasthoudactie achtervolgt de omzetter effectief een bewegende invoer, en de uitvoer weerspiegelt uiteindelijk zowel de amplitude- als de timingonzekerheid.

Wanneer de invoer snel verandert, kan zelfs een kleine onzekerheid in het bemonsteringsmoment lijken op extra ruis of onverwachte vervorming.Dat kan frustrerend zijn bij ontwerpen met hoge prestaties, omdat de digitale uitgang er druk uitziet, zelfs als wordt aangenomen dat de analoge bron schoon is.

Belangrijke niet-idealiteiten en waarom ze ertoe doen

Geconsolideerde lijst: de drie gedragingen die vaak een ‘mysteriefout’ verklaren

• Acquisitietijd (afrekening)

• Droop (lekkage vasthouden)

• Diafragmajitter (timingonzekerheid)

Acquisitietijd (afrekening): waar de kracht van de drive zichtbaar wordt

De bemonsteringscondensator moet binnen het beschikbare acquisitievenster worden opgeladen tot het ingangsniveau.Als de driver te zwak is of de bronimpedantie te hoog is, komt de condensator niet volledig tot rust en verschuiven de resulterende codes op een vertekende manier in plaats van puur willekeurige ruis.

Fouten nemen vaak toe met de ingangsfrequentie, en kunnen beter zichtbaar worden bij het multiplexen van kanalen, omdat de bemonsteringscondensator verder moet “springen” tussen opeenvolgende monsters.Dit probleem treedt vaak op als één kanaal op zichzelf correct werkt, maar de nauwkeurigheid afneemt naarmate het spanningsverschil tussen de kanalen groter wordt.

Droop (Hold Lekkage): Klein verval, echte gevolgen

Tijdens de vasthoudperiode ontladen lekstromen de condensator langzaam, waardoor een lichte afname van de vastgehouden spanning ontstaat.Dit heeft de neiging er meer toe te doen bij langzamere converters of in architecturen waar de conversietijd lang genoeg is om het verval niet langer verwaarloosbaar te maken.

Aperture Jitter: wanneer de onvolkomenheden van de klok een spanningsfout worden

Onzekerheid in de bemonsteringstijd wordt direct omgezet in spanningsruis die evenredig is aan de zwenksnelheid van de ingang.In scenario's met hoge snelheid en hoge resolutie wordt dit vaak de beperkende factor, en het kan contra-intuïtief aanvoelen: het toevoegen van nominale bits helpt niet als de klokonzekerheid het foutenbudget domineert.

Bij het bemonsteren van een snelle sinusgolf kan het verbeteren van de klokkwaliteit de effectieve resolutie meer verhogen dan het verwisselen van de ADC, omdat de door jitter veroorzaakte ruis afneemt, ook al blijft het aantal bits in de datasheet van de converter hetzelfde.

Implicatie op systeemniveau: het stuurprogramma gedraagt zich als onderdeel van de converter

‘ADC-prestaties’ betekenen vaak ‘front-endprestaties’.

Bij geïmplementeerde hardware zijn de waargenomen ADC-prestaties vaak afhankelijk van de analoge driverfase en niet alleen van de converter.Als de bestuurder zich niet snel kan vestigen en een lage vervorming in het bemonsteringsnetwerk van de ADC kan handhaven, kunnen gegevensbladnummers buiten bereik blijven, zelfs als de ADC technisch correct functioneert.

Geconsolideerde lijst: typische driverelementen die de resultaten bepalen

• Op-amp- of buffertrappen

• Transformatoren

• Sensorinterfacenetwerken

• Speciale ADC-drivers of volledig differentiële versterkers

Hoe teams verrassingen tijdens validatie verminderen

Een betrouwbare aanpak is om de invoerdriver, het anti-aliasfilter en S/H als één gecombineerd front-end te behandelen en deze samen te valideren met behulp van signaalstappen in het slechtste geval en temperatuurhoeken.Deze mentaliteit heeft de neiging om het debuggen in een laat stadium te verminderen, waarbij digitale gegevens ‘er verkeerd uitzien’, maar de hoofdoorzaak analoge afwikkeling is.

Kwantisering: analoge waarden toewijzen aan discrete codes

Ideaal kwantiseringsmodel en LSB-grootte

• Discrete beslissingen vanaf een analoog niveau

Kwantisering wijst de vastgehouden analoge waarde toe aan een van de 2^N discrete codes voor een N-bit ADC.Met een referentie op volledige schaal Vref is de ideale codebreedte (één minst significante bit):

LSB = Vref / 2^N

• Fouten bestaan zelfs in het ideale model

Omdat waarden tussen codegrenzen niet exact kunnen worden weergegeven, introduceert kwantisering een inherente fout.In het ideale model wordt die fout begrensd binnen ±0,5 LSB.

Praktische interpretatie: Resolutie is niet hetzelfde als nauwkeurigheid

• Twee vragen die in de discussies over specificaties verward raken

De LSB-grootte geeft antwoord op ‘hoe fijn de stappen zijn’, terwijl de nauwkeurigheid afhangt van hoe dicht de codeovergangsdrempels bij de beoogde locaties liggen en hoe stabiel ze in de loop van de tijd blijven.

• Wat vaak fout gaat bij echte ontwerpen

Problemen beginnen vaak wanneer een ontwerp alleen op het aantal bits is gebouwd, terwijl referentiestabiliteit, ruis en front-end-afwikkeling als bijzaken worden behandeld.Het resultaat kan uitvoergegevens zijn die er indrukwekkend gedetailleerd uitzien, maar toch niet betrouwbaar correct blijven onder realistische bedrijfsomstandigheden.

• Een stille maar gemeenschappelijke bron van teleurstelling

Wanneer de numerieke uitvoer stabiel lijkt, maar afwijkt als gevolg van de temperatuur of de belastingsomstandigheden, is er meestal geen sprake van ‘digitale vreemdheid’.Het is het analoge ecosysteem, het referentiegedrag, de koppeling, het vaststellen van marges en het zichtbaar maken van de codestroom.

Voorbeeld (dezelfde waarden, duidelijkere mapping)

• Berekening van de stapgrootte

Met Vref = 8 V en N = 3, LSB = 1 V.

• Geconsolideerde lijst: Ideale codebakken

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• Wat 'schakelen dichtbij een grens' gewoonlijk betekent

In testopstellingen schakelen waarden nabij een overgang (bijvoorbeeld dichtbij 3,0 V) vaak tussen aangrenzende codes wanneer ingangsruis, referentieruis of jitter aanwezig is.Dat schakelen is niet automatisch een defect;het is vaak een eerlijke indicator dat de totale systeemruis in de orde van grootte van een fractie van een LSB ligt.

Codering en levering van digitale uitvoer

Van interne beslissing naar bruikbare data

• Een codekeuze omzetten in een overdraagbaar woord

Na kwantisering voert de codering de geselecteerde code uit als een binair woord of een geserialiseerde bitstroom.Deze stap voelt vaak eenvoudig aan totdat de integratie begint, omdat de interfacedetails de timing, latentie en data-integriteit bepalen op een manier die software alleen niet altijd kan overzien.

• Geconsolideerde lijst: gemeenschappelijke integratieoverwegingen

- Uitvoerformaat: recht binair, twee-complement, offset binair

- Interfacetype: SPI, parallel, LVDS, JESD204

- Systeembeperkingen: timingafsluiting, latentiebudgettering, gegevensintegriteit en bitfoutgevoeligheid

- Problemen met meerdere klokken: overschrijding van klokdomeinen en synchronisatiestrategie

- Lay-outrealiteiten: aarding, retourstroompaden en signaalintegriteit

• Waar “ADC-foutopsporing” verandert in “digitaal foutopsporing”

In veel systemen is de conversie zelf prima, maar interacties tussen klokdomeinen, aardingskeuzes of marginale interfacetiming veroorzaken symptomen die op analoge ruis lijken.Dat kan een vernederende fase van een project zijn, omdat de oplossing mogelijk in de routing-, terminatie- of clock-tree-discipline zit in plaats van in de ADC-instellingen.

Praktisch inzicht: Digitale netheid behoudt analoog gedrag

• Digitale ruis kan naar achteren lekken

Hoewel codering en transport digitaal zijn, kunnen een slechte lay-out of luidruchtige digitale retourstromen in de analoge front-end terechtkomen en de effectieve prestaties verminderen.

• Waar doorgewinterde lay-outrecensies de neiging op hebben

Door waar nodig de retourpaden te scheiden, de impedantie te beheersen waar het er echt toe doet, en een gedisciplineerde aardingsstrategie toe te passen, wordt vaak meetbare ENOB hersteld.Dit kan in de praktijk bevredigend zijn omdat het het eigen gedrag van de hardware verbetert in plaats van te vertrouwen op downstream-filtering om zwakke punten te verbergen.

Afwijkingen in de praktijk van de ideale overdrachtscurve

Termen voor grote fouten

• Geconsolideerde lijst: veel voorkomende afwijkingen van de overdrachtscurve

- Offsetfout: een vrijwel constante verschuiving van de overdrachtscurve

- Gain-fout: een hellingsfout die de output schaalt ten opzichte van het ideaal

- Integrale niet-lineariteit (INL): afwijking van de werkelijke overdrachtsfunctie van een rechte lijn

- Differentiële niet-lineariteit (DNL): afwijking van elke codebreedte van 1 LSB;grote DNL kan ontbrekende codes creëren

• Hoe deze buiten een gegevensblad worden weergegeven

Offset- en gain-fouten voelen vaak ‘beheersbaar’ aan omdat ze op mondiale verschuivingen lijken, terwijl INL/DNL koppiger kunnen aanvoelen omdat ze de vorm van de overdrachtsfunctie vervormen en subtiel kunnen variëren afhankelijk van de code en de bedrijfsomstandigheden.

Waarom deze fouten in de praktijk van belang zijn

• Fouttypen afstemmen op applicatiepijn

Deze niet-idealiteiten beïnvloeden of een ADC zich goed gedraagt voor precisiemetingen, regellussen of spectrale analyse.Offset- en versterkingsfouten kunnen vaak worden gecorrigeerd door middel van kalibratie, terwijl INL/DNL en ruisachtige effecten (jitter, thermische ruis, referentieruis) de neiging hebben grenzen te stellen die door kalibratie niet worden gewist.

• Een gegronde kijk op kalibratie

Kalibratie kan systematische verschuivingen corrigeren, maar verwijdert niet op betrouwbare wijze vervormingsmechanismen of onstabiele drempels.Een veelvoorkomend resultaat is dat kalibratie het beste werkt als het systeem al stabiel is.

Kernstandpunt: een ADC gedraagt zich als een systeem, niet als een enkele specificatielijn

• Waarom “N Bits op fs” te veel weglaat

Door een ADC alleen te beschrijven als “N bits bij fs samples per seconde” worden de beperkingen gemist die bepalen hoeveel bruikbare informatie je daadwerkelijk krijgt.De volledige keten bepaalt het resultaat: anti-aliasfiltering, aandrijving en vestiging in de S/H, klokintegriteit, referentiegedrag en lineariteit van de converter.

• Geconsolideerde lijst: wat doorgaans het bruikbare prestatieplafond bepaalt

- Anti-aliasfiltergedrag onder echt laden

- Bezinking en vervorming van de driver in het bemonsteringsnetwerk

- Klokjitter en distributiekwaliteit

- Referentieruis, drift en koppelingspaden

- INL/DNL-gedrag over codes en temperatuur heen

• Wat sterke veldprestaties gewoonlijk met elkaar gemeen hebben

Systemen die zich buiten het laboratorium goed gedragen, zijn doorgaans de systemen waarbij in een vroeg stadium rekening werd gehouden met beperkingen, gevalideerd met realistische stimuli (stappen, meertonige signalen, temperatuurschommelingen) en verbeterd door middel van iteratie aan de voorkant in plaats van te proberen het ‘later op te lossen’ zodra het digitale uitvoerformaat en het integratieschema al zijn vergrendeld.

ADC-architectuurtypen en waar ze het beste passen

ADC-architecturen worden vaak gegroepeerd op basis van wat precies wordt gekwantiseerd.

Directe ADC's vertalen een ingangsspanning rechtstreeks in een digitale code door die spanning te vergelijken met referentieniveaus.

Indirecte ADC's volgen een meer omslachtige weg: ze zetten spanning eerst om in een tussenliggende grootheid, vaak tijd, lading of frequentie, en digitaliseren dat tussenresultaat vervolgens.

Dit verschil wordt duidelijk tijdens echte tests.Ruis bij aarding, referentieafwijking door temperatuur, klokfaseruis en interferentie van hoogspanningsleidingen kunnen allemaal het signaalpad beïnvloeden.In deze omstandigheden bepaalt de keuze tussen directe en indirecte conversie vaak het soort fouten dat optreedt tijdens het debuggen.ADC-architectuur heeft niet alleen invloed op de specificaties van de datasheets, maar bepaalt ook welke fouten worden verminderd en welke zichtbaar blijven.

Indirecte methoden wisselen doorgaans doorvoer uit voor stabiliteit.Door te integreren, te accumuleren of in de loop van de tijd te tellen, verzachten ze op natuurlijke wijze breedbandruis en kunnen ze periodieke verstoringen sterk onderdrukken.Dat gedrag voelt geruststellend in systemen waar de nauwkeurigheid er over seconden en minuten hetzelfde uit moet zien, en niet alleen over microseconden.

Directe methoden leunen daarentegen op snelle besluitvorming.Hun praktische wrijving komt eerder voort uit referentieafrekening, comparator-onzekerheid en de integriteit van het invoerbemonsteringsproces dan uit middeling op lange termijn.

Een handige manier om directe ADC-families in kaart te brengen, is door twee vragen te stellen: hoeveel vergelijkingen vinden er per monster plaats, en hoeveel circuits worden gerepliceerd om dat mogelijk te maken.Flash, SAR en andere directe stijlen komen uit op verschillende antwoorden, en die antwoorden vertalen zich in verschillende bestedingspatronen op het gebied van silicium, stroom, latentie en geluidsbudget.Moderne systemen bouwen ook voort op deze ideeën met pipelines (getrapte kwantisering met hoge doorvoer) en sigma-delta-benaderingen (oversampling met noise shaping), meestal omdat een team een ​​specifiek snelheid-versus-precisiepunt probeert te bereiken zonder laat in het schema te ontdekken dat de ‘gemakkelijke’ knop feitelijk drie andere knoppen tegelijk beweegt.

• Flash-converters: veel vergelijkingen tegelijk, met dubbele hardware en bijbehorende kopzorgen.

• SAR-converters: één comparator die wordt hergebruikt in een reeks vergelijkingen, waarbij de conversietijd toeneemt met de resolutie.

• Dual-slope-converters: amplitude omgezet in een getimed interval dat kan worden geteld met een klok, met sterke stabiliteit en interferentie-onderdrukking, maar langzamere updates.

• Pipeline-architecturen: gefaseerde kwantisering gericht op hoge doorvoer.

• Sigma-delta-architecturen: oversampling plus noise shaping gericht op hoge precisie binnen een bandbreedte.

Flash ADC (volledig parallelle conversie)

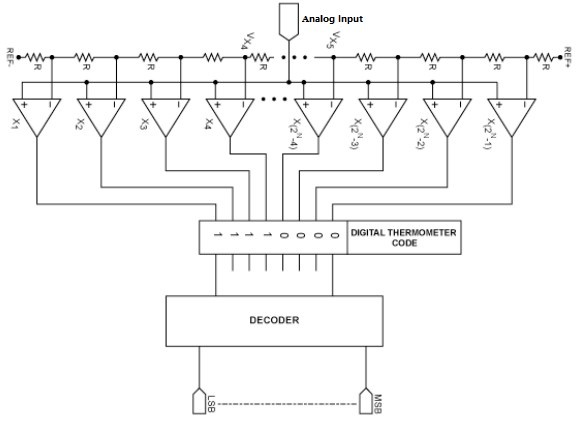

flash ADC

Een flash-ADC voltooit een conversie in wezen in één enkele beslissingsgebeurtenis door de invoer te vergelijken met een reeks parallelle drempels.Een N-bit-flitser maakt doorgaans gebruik van 2 ^ N - 1-comparators, een referentieladder (vaak een weerstandsreeks of een gelijkwaardig netwerk) en een encoder die de uitgangen van een thermometer-achtige comparator omzet in een binair woord.Omdat alle vergelijkingen tegelijkertijd plaatsvinden, blijft de latentie extreem laag en volgt de resolutie slechts zwak.Deze eigenschap zorgt ervoor dat flitsontwerpen vrijwel “moeiteloos” aanvoelen in zeer breedbandige bemonsteringsketens, snelle regellussen en snelle communicatie-ontvangers waar vertragingen pijnlijk zichtbaar zijn.

De rekening komt vanwege exponentiële hardwaregroei.Elke toegevoegde bit verdubbelt bijna het aantal comparatoren, en dat resulteert in een groter chipoppervlak, een hoger vermogen en een grotere ingangscapaciteit die aan de signaalbron wordt aangeboden.In de praktijk is het laden van de invoer niet langer een abstracte specificatie, maar wordt het een beperking op bordniveau: sterkere drivers, zorgvuldige afsluiting en korte routering met gecontroleerde impedantie worden vaak het verschil tussen een zuivere hoogfrequente invoer en een op mysterieuze wijze afgestompte of vervormde invoer.

Mismatch is een andere onvermijdelijke flitsrealiteit.Met zoveel vergelijkers is offsetvariatie geen vanzelfsprekendheid;bij hogere resoluties wordt dit de normale bedrijfstoestand.Als er geen kalibratie plaatsvindt, wordt een mismatch weergegeven als codefouten.Als daar kalibratie aan wordt toegevoegd, worden de complexiteit van kalibratie en het opstartgedrag onderdeel van de persoonlijkheid van het systeem, iets wat het bredere ontwerp moet tolereren in plaats van negeren.Als gevolg hiervan houden teams doorgaans flash in het gebied waar bandbreedte het gesprek domineert en de resolutie bescheiden kan blijven, omdat het proberen om een ​​hoge resolutie af te dwingen puur via volledig parallelle hardware de neiging heeft om het gevoel te hebben samengestelde rente te betalen.

Een praktische nuance is dat de flitsprestaties zelden alleen worden bepaald door de comparatorarray.Zodra de bemonsteringsfrequentie stijgt, worden de referentiedistributie, de metastabiliteit van de encoder en de koppeling van substraatruis vaak de echte bronnen van problemen.Ontwerpen die stand houden, hebben de neiging het referentienetwerk en de digitale schakelomgeving te behandelen als analoge problemen met analoge gevolgen, en niet als “slechts digitale” implementatiedetails die later kunnen worden opgeschoond.

Opeenvolgende benaderingsregister ADC (SAR ADC)

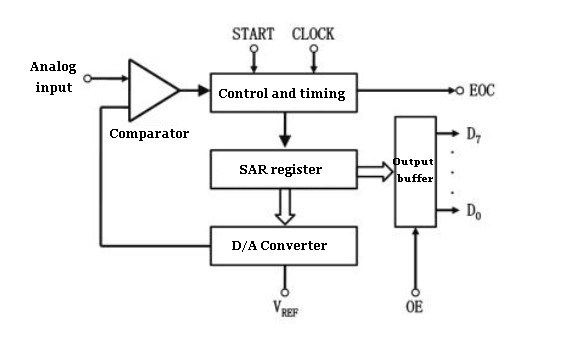

Successive Approximation ADC Circuit Diagram

Een SAR ADC digitaliseert door een binaire zoekopdracht uit te voeren met behulp van één comparator, een sample-and-hold-netwerk en een interne DAC, gewoonlijk een capacitieve DAC, omdat deze goede matching combineert met een laag statisch vermogen.Na het bemonsteren van de invoer bevestigt de SAR-logica voorlopig de MSB, produceert de DAC een proefspanning en beslist de comparator of de bemonsterde invoer zich boven of onder die proef bevindt.De beslissing wordt behouden, het volgende bit wordt getest en dit herhaalt zich totdat alle N bits zijn opgelost.

Door één comparator en één DAC te hergebruiken, blijven het oppervlak en het vermogen ver onder een flash-ADC met dezelfde resolutie.SAR-converters kunnen ook probleemloos worden geïntegreerd in ontwerpen met gemengde signalen, omdat hun digitale logica compact is en hun bemonsteringsgedrag strak kan worden beheerd.Voor veel ingebedde sensoren en data-acquisitiepaden voelt SAR uiteindelijk als de minst dramatische optie: voldoende resolutie om echte metingen weer te geven, voldoende snelheid voor monitoring en controle, en kracht die geen argument oplevert voor de levensduur van de batterij.

De conversietijd groeit ruwweg met N omdat er één vergelijking per bit wordt uitgevoerd, plus de bezinkingstijd die nodig is voor de DAC en de comparator.Deze schaalvergroting wordt tijdens de opvoeding heel tastbaar.Wanneer een team de bemonsteringssnelheid verhoogt en ontbrekende codes of vervormingen constateert, is de hoofdoorzaak vaak niet de SAR-statusmachine;het is een onvolledige DAC-bezinking of onvoldoende acquisitietijd voor de bemonsteringscondensator.De mogelijkheid tot invoeraandrijving is een vaak voorkomende ‘stille beperking’.Een kleine keuze die er onschuldig uitziet, zoals een grotere serieweerstand die ter bescherming is toegevoegd, kan het opladen van het bemonsteringsnetwerk vertragen en een versterkingsfout of harmonische vervorming veroorzaken bij hogere ingangsfrequenties.Groepen die consequent voorspelbare prestaties behalen, budgetteren doorgaans expliciet de acquisitietijd en verifiëren deze aan de hand van de bronimpedantie, temperatuur en referentietolerantie in het slechtste geval, in plaats van te vertrouwen op nominale waarden.

De beperkende factoren die veel SAR-ontwerpen domineren zijn concreet en testbaar:

• DAC-afwikkeling en lineariteit.

• Vergelijkingsgeluid en terugslag.

• Referentiestabiliteit onder dynamische belasting.

• Klokjittereffecten op gesamplede ingangen.

Een ontwerpgewoonte die de neiging heeft om verrassingen te verminderen, is het behandelen van de referentie als zijn eigen analoge voedingsrail, compleet met gedisciplineerde routering, ontkoppeling en transiënte analyse.SAR-conversie duwt de lading terug naar de referentie tijdens elke bitproef, en die feedback kan emotioneel leeglopen in het laboratorium wanneer deze zich voordoet als "willekeurige" ruis totdat iemand uiteindelijk de referentiepin correct onderzoekt.

Dual-Slope ADC (geïntegreerde, op tijd gebaseerde conversie)

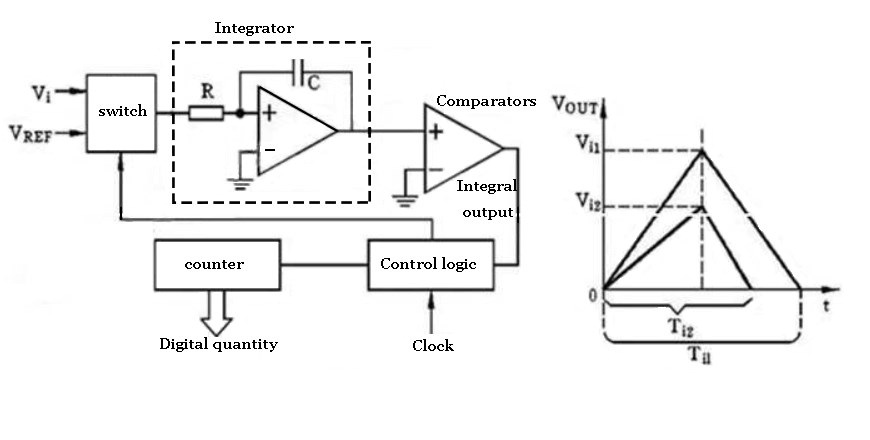

Dual Slope ADC schematic diagram

Een ADC met dubbele helling zet spanning om in tijd.Het integreert de ingang voor een vast interval en integreert vervolgens een referentie met tegengestelde polariteit totdat de integratoruitgang terugkeert naar nul.De duur van die tweede fase (de-integratie) is evenredig met de gemiddelde input over de eerste fase.Een teller meet het de-integratie-interval met behulp van een stabiele klok, en de telling wordt de digitale uitvoer.

De aantrekkingskracht is dat integratie op natuurlijke wijze middeling uitvoert.Willekeurige ruis wordt kleiner naarmate het middelingsvenster groter wordt, en periodieke interferentie kan sterk worden uitgesloten als de integratietijd wordt afgestemd op een geheel veelvoud van de netperiode.

Voorbeelden van gebruikelijke netsynchrone vensters: 20 ms voor 50 Hz, 16,67 ms voor 60 Hz, of gehele veelvouden van beide.

Dit is de reden waarom dual-slope-converters een lange geschiedenis hebben in precisie-instrumenten zoals digitale multimeters: ze blijven stabiel, zelfs als de meetomgeving elektrisch rommelig is.Op banken en in veldbehuizingen bespaart de mogelijkheid om lijnbrom te onderdrukken zonder ingewikkelde filtering vaak meer engineeringtijd dan het najagen van marginale verbeteringen in de ruwe resolutie.

De wisselwerking is reactievermogen.Zowel integratie als de-integratie vergen realtime, en conversies duren doorgaans milliseconden of langer.Deze realiteit maakt dual-slope een slechte match voor snel veranderende signalen, strakke closed-loop-controle of breedbandgolfvormregistratie.Het schijnt wanneer signalen langzaam bewegen en het doel een betrouwbaar gemiddelde is.In de praktijk is nauwkeurigheid met twee hellingen niet alleen een integratorverhaal;het hangt af van de referentiestabiliteit, het diëlektrisch gedrag van de condensator, lekstromen en de timingklok.Goed uitgevoerde ontwerpen kiezen componenten en timingvensters die deze foutbronnen voorspelbaar houden, en ze accepteren de langzamere updatesnelheid als de praktische kosten van metingen die consistent blijven door temperatuurschommelingen en elektrische interferentie.

Vanuit een breder perspectief gaat dual-slope minder over het winnen van een marketingwedstrijd met “hoge resolutie” en meer over het behouden van de meetintegriteit.Wanneer herhaalbaarheid en interferentie-immuniteit de zaken zijn waar de systeemeigenaar echt om geeft, is extra tijd besteden aan integratie vaak de meest eenvoudige weg naar vertrouwen.

Technische parameters van ADC

ADC-mogelijkheden worden vaak gecomprimeerd tot 'nauwkeurigheid en snelheid', maar de echte selectie wordt meestal bepaald door wat er gebeurt zodra de converter is ingebed in een volledige signaalketen.Front-end bandbreedte, bemonsteringsdynamiek, referentiereinheid, klokgedrag, interfacetiming en PCB-implementatiedetails kunnen stilletjes het uiteindelijke meetresultaat domineren.Een gedisciplineerde workflow bestaat uit het omzetten van applicatieverwachtingen in parameters die op de werkvloer kunnen worden gemeten en verdedigd in een ontwerpbeoordeling.

Vereisten in lijststijl die zich goed vertalen in ADC-criteria:

- Kleinste betekenisvolle signaalverandering
- Maximale signaalfrequentie-inhoud
- Toegestane latentie (controlerespons versus buffervertraging)
- Processor/FPGA-bandbreedte, geheugen en firmware-servicebudget

Nauwkeurigheid: nominale resolutie is een startaanwijzing, geen garantie

Resolutie beschrijft hoeveel verschillende uitvoercodes de ADC kan produceren.Een ideale N-bit-converter biedt 2 ^ N-codes, wat de ideale LSB-grootte impliceert:

LSB = Volledig bereik / 2^N

Voorbeeld: met een 8-bit ADC over een bereik van 5 V, LSB ≈ 5 V / 256 = 19,53 mV.

In het laboratorium is het gebruikelijk om optimistisch te zijn over “nog een stukje” totdat de eerste ruisgrafieken en histogrammen terugkomen.Wanneer invoergerelateerde ruis en referentieruis meerdere LSB's omvatten, ziet de extra nominale resolutie er op papier vaak goed uit, terwijl er weinig verbetering in de werkelijke granulariteit ontstaat.De ongemakkelijke (maar nuttige) afhaalmogelijkheid is dat het bestuur vaak bepaalt hoeveel bits je daadwerkelijk mag behouden.

Fouttermen die de echte nauwkeurigheid bepalen (buiten de specificaties van de kop)

Datasheets kunnen “conversiefout” samenvatten als een worst-case afwijking van een ideale overdrachtsfunctie, doorgaans uitgedrukt in LSB.Dat aantal is het gecombineerde resultaat van verschillende mechanismen, en het helpt om ze te scheiden omdat ze zich anders gedragen onder kalibratie, temperatuur en tijd.

• Offsetfout

Offsetfout verschuift de gehele overdrachtscurve naar links of rechts.Op de bank verschijnt het onmiddellijk: een geaarde ingang die code nul zou moeten opleveren, produceert een niet-nulwaarde.Veel teams vinden het prettig om dit te corrigeren met een éénpuntskalibratie bij het opstarten of tijdens de productietest, zolang de offsetafwijking over de temperatuur binnen de verwachtingen blijft en frequente herkalibratie niet dwingt.

• Ontvangstfout

Een versterkingsfout verandert de helling van de overdrachtscurve.Nadat de offset is gecorrigeerd, wordt de versterkingsfout duidelijker: metingen kunnen er rond nul goed uitzien, maar kunnen hoog of laag afwijken nabij de volledige schaal.Tweepuntskalibratie (bijna nul en bijna volledige schaal) is een typische veldvriendelijke benadering die de meeste offset- en versterkingsfouten verwijdert, terwijl het diepere lineariteitsgedrag grotendeels ongewijzigd blijft.Dit probleem is vaak gemakkelijker te corrigeren omdat de versterkingsfout meestal kan worden aangepast zonder de analoge front-end opnieuw te ontwerpen.

• INL (Integrale niet-lineariteit)

INL beschrijft het vertrek van de overdrachtscurve van een ideale rechte lijn over het bereik.Het verschijnt wanneer de toepassing afhankelijk is van consistente proportionaliteit, zoals sensorlinearisatie, regellussen of golfvormmetingen waarbij vormgetrouwheid belangrijk is.Een praktische frustratie is dat een eenvoudige tweepuntskalibratie een INL-probleem niet ‘rechtzet’;als INL verder gaat dan wat het systeem kan verdragen, zijn typische opties:

- Selecteer een converter met beter lineariteitsgedrag
- Verklein of centreer het invoerbereik opnieuw, zodat het systeem in een meer lineair gebied werkt
- Digitale correctie toepassen met behulp van een karakteriseringstabel (met bijbehorende testtijd en onderhoudslast)

• DNL (Differentiële niet-lineariteit) en ontbrekende codes

DNL meet hoe dicht elke codebreedte bij 1 LSB ligt.Wanneer DNL buitensporig is, kan het systeem plakkerige codes of ontbrekende codes vertonen, wat vooral ontmoedigend kan zijn bij metingen op laag niveau en bij op codedichtheid of histogram gebaseerde analyses.In de productie worden histogramtests vaak gebruikt om het gedrag van ontbrekende code vroegtijdig te signaleren, omdat een oscilloscoopspoor dat er “schoon genoeg uitziet” nog steeds defecten in de codedistributie kan maskeren.

Effectieve resolutie (ENOB) en de ruis waarmee u daadwerkelijk leeft

Een eerlijker beeld van nauwkeurigheid is: hoeveel bits zijn bruikbaar in de echte assemblage.Thermische ruis, referentieruis, kwantiseringsruis en digitale koppeling verminderen het effectieve aantal bits (ENOB), vaak agressiever bij hogere ingangsfrequenties.Op mixed-signal boards is een frequente en enigszins pijnlijke ontdekking dat digitale activiteit, snelle GPIO-randen, snelle seriële bussen, schakelende regelaars, de ruisvloer verhoogt totdat de ADC zich gedraagt ​​alsof deze minder bits heeft dan de kop van de datasheet suggereerde.Aandacht voor retourstromen, aardingsstrategie en referentieroutering levert vaak een meer meetbare verbetering op dan het overstappen naar een iets “beter” ADC-model.

Lijstachtige ruis en koppelingsbijdragers die vaak van invloed zijn op ENOB:

- Thermische ruis (front-end weerstanden, versterkers, impedantie van de sensorbron)
- Referentieruis en referentie-impedantie
- Kwantiseringsruis en apertuuronzekerheid (frequentieafhankelijk)
- Digitale koppeling via grond-/retourpaden en aanvoerrails
- EMI-opname via knooppunten met hoge impedantie en lange sporen

Snelheid: conversietijd, doorvoer en latentie als afzonderlijke vragen

Snelheid wordt vaak omschreven als conversietijd: de vertraging vanaf het bemonsteren (of het begin van de conversie) naar een geldige uitvoercode.Welke maatstaf er toe doet, hangt af van de persoonlijkheid van het systeem: controlelussen geven om latentie en determinisme, terwijl record-en-stream-systemen om duurzame doorvoer en buffering geven.

Door architectuur aangedreven snelheidsverschillen

De conversietijd varieert dramatisch per ADC-architectuur, en de afwegingen komen vaak snel aan het licht zodra de beperkingen van de analoge front-end en lay-out worden onderkend.

• Flits-ADC

Flash-converters kunnen conversies voltooien in tientallen nanoseconden of minder.Ze passen in scenario's met extreme bandbreedte wanneer stroom en kosten acceptabel zijn.Bij het dagelijkse hardwarewerk worden de dominante zorgen lay-outdiscipline en invoerkracht, omdat de front-end uitzonderlijk snel moet werken en parasitaire zaken niet langer ‘kleine details’ zijn.

• SAR (Successive Approximation Register) ADC

SAR ADC's bevinden zich vaak in een praktische middenband, van microseconden tot honderden nanoseconden in onderdelen met hogere prestaties.Ze introduceren ook een algemene beperking in de echte wereld: de invoer wordt doorgaans bemonsterd door een netwerk met geschakelde condensatoren.De signaalbron moet de bemonsteringscondensator binnen het acquisitievenster opladen, of het ontwerp moet een bufferversterker en/of een RC-netwerk toevoegen.Veel problemen die in eerste instantie op “ADC-niet-lineariteit” lijken, blijken een onvolledige oplossing te zijn op het moment van bemonstering, wat gekmakend kan zijn totdat de acquisitietiming en bronimpedantie zijn opgeschreven en gecontroleerd.

• Dual-Slope (integratie) ADC

Dual-slope ADC's duren doorgaans tientallen tot honderden milliseconden per conversie en kunnen, indien op de juiste manier geconfigureerd, een sterke onderdrukking van periodieke interferentie (met name 50/60 Hz) bieden.Ze worden vaak gekozen voor langzame, zeer nauwkeurige metingen in instrumentatiestijl waarbij latentie wordt getolereerd en herhaalbaarheid wordt gewaardeerd.

De bemonsteringssnelheid moet overeenkomen met de bandbreedte en het afwikkelingsgedrag

Het kiezen van “monsters per seconde” is niet alleen een Nyquist-oefening.Het analoge front-end moet vóór de bemonsteringsgebeurtenis de vereiste nauwkeurigheid bereiken.Als het doel bijvoorbeeld 0,5 LSB is voor bezinking in een systeem met hoge resolutie, kan de bezinkingstijd de beperkende factor worden, zelfs als de ADC-kern snel genoeg is.Een betrouwbare ontwerpgewoonte is om het hele inputnetwerk te behandelen als onderdeel van het timingbudget, in plaats van iets dat ‘later moet worden afgestemd’, omdat verrassingen in een laat stadium de neiging hebben om overhaast en ongemakkelijk herwerk uit te lokken.

Lijststijlelementen die thuishoren in het afrekenings-/timingbudget:

- Sensoruitgangsimpedantie en elk beveiligingsnetwerk
- Anti-aliasfiltercomponenten en hun tijdconstanten
- Multiplexer-aan-weerstand en ladingsinjectiegedrag
- Bufferversterkerbandbreedte, zwenksnelheid en herstel
- ADC-acquisitievenster en bemonsteringscondensatorkarakteristieken

Ingangsbereik, polariteit en front-end bandbreedte (hoe de ADC het echte signaal ontmoet)

Ingangsbereik en polariteit, unipolair vs. bipolair, single-ended vs. differentieel, definiëren hoe de ADC zich aan de signaalomgeving hecht.Differentiële ingangen kunnen de gevoeligheid voor common-mode-ruis verminderen en de robuustheid verbeteren in omgevingen met elektrische ruis, maar ze dwingen ook tot zorgvuldige controle van common-mode-limieten, versterkeruitgangsschommelingen en ingangsbeschermingsgedrag.

Front-end bandbreedte wordt vaak onderschat.Zelfs als het gewenste signaal “traag” is, kunnen snelle flanken, interferentie of multiplex sampling een grote bandbreedte vereisen, zodat het signaal snel en voorspelbaar tot rust komt.Bij gemultiplexte kanalen kunnen kanaal-naar-kanaal geheugeneffecten en het delen van ladingen de metingen vervormen, tenzij het netwerk is ontworpen om tussen monsters te herstellen;de eerste keer dat dit verschijnt, kan het voelen alsof het systeem ‘spookachtig’ is, maar meestal is het gewoon de dynamiek van de lading die eerlijk is.

Referentiespanning: het stabiliteitsanker achter elke code

De referentie definieert de schaal van elke uitvoercode, en het gedrag ervan bepaalt vaak of kalibratie zinvol blijft over temperatuur en tijd heen.Als de referentie afdwaalt of vervuild raakt door kaartruis, kan de ADC er inconsistent uitzien, zelfs als de converter zelf zich gedraagt ​​zoals gespecificeerd.

Interne versus externe referentie

Interne referenties verminderen het aantal componenten en vereenvoudigen de integratie, maar ze kunnen meer ruis of drift veroorzaken dan nauwkeurige externe referenties.Externe referenties kunnen de stabiliteit verbeteren als routering, ontkoppeling en thermische plaatsing op de juiste manier worden afgehandeld.In praktische ontwerpen kan het plaatsen van de referentie dicht bij de ADC, met behulp van een schoon retourpad en het scheiden van snelle digitale stromen net zo belangrijk zijn als de specificaties in de datasheet.

Drift, ruis en belastinggevoeligheid

Referentiedrift manifesteert zich als versterkingsvariatie op lange termijn, en referentieruis verschijnt direct als conversieruis.Een subtieler probleem is de dynamische referentiebelasting: sommige ADC's onttrekken tijdelijke stromen aan de referentie tijdens bemonstering of conversie.Als de referentiebron of het ontkoppelingsnetwerk deze stroomimpulsen niet zuiver kan leveren, kan er extra ruis en vervorming optreden op manieren die tijdrovend zijn om te debuggen nadat de lay-out is bevroren.

Referentiegedrag in lijststijl dat vaak naar voren komt tijdens validatie:

- Temperatuurafwijking en langdurige veroudering
- Breedband- en laagfrequente (1/f) ruis
- Dynamische belastingstappen tijdens conversie
- Gevoeligheid voor referentiebronimpedantie en ontkoppelingsplaatsing

Beperkingen op het gebied van digitale interfaces: de doorvoer ontstaat op systeemniveau

Uitvoerformaat (parallel versus serieel) is meer dan een bedradingsvoorkeur;het wordt een timing- en doorvoercontract met de processor of FPGA.Een converter met sterke analoge prestaties kan nog steeds ondermaats presteren als de interface en het datapad de data niet continu en voorspelbaar kunnen verplaatsen.

Seriële interfaces (SPI, LVDS, JESD204, enz.)

Seriële verbindingen verminderen het aantal pinnen, maar introduceren klokvereisten, latentie, protocoloverhead en jittergevoeligheid.Een terugkerend struikelblok op systeemniveau is de aanname dat de bandbreedte van de interface gelijk is aan de ADC-samplefrequentie, zonder budget voor framing, leesvertragingen, synchronisatie, lane-overhead en servicetijd voor software/firmware.Die mismatch komt vaak pas laat aan het licht, juist als de schema’s krap zijn en het geduld minder groot is dan iemand wil toegeven.

Overwegingen bij seriële interfaces in lijststijl die aanhoudende opname doorgaans beperken:

- Protocoloverhead en framing-efficiëntie
- Uitleeslatentie en bufferdiepte
- Klokkwaliteit, jitteroverdracht en uitlijningsvereisten
- Firmware/driver-servicetijd en planningsvariabiliteit

Processor/FPGA-budget en deterministische timing

Aanhoudende sampling wordt vaak beperkt door DMA-instellingen, plafonds voor interruptfrequenties, geheugenbandbreedte, cache-effecten en bufferstrategie.Een pragmatische selectiestap is het berekenen van de worst-case datasnelheid (inclusief metagegevens) en verifiëren dat het gehele opnamepad deze continu kan ondersteunen, niet alleen in korte bursts die er goed uitzien in een snelle demo.

Vermogen, pakket, PCB-beperkingen en afwegingen tussen kosten en prestaties

Leveringslimieten, vermogensdissipatie en pakkettype beïnvloeden het thermische gedrag en het lay-outrisico.Kleine pakketten besparen ruimte, maar kunnen de routeringsdichtheid verhogen, de koppelingspaden vergroten en het gedisciplineerd verdelen moeilijker maken.Op veel echte borden is de meest bevredigende “upgrade” niet een converter met een hogere resolutie, maar een pakketkeuze die een schonere aarding, kortere referentiesporen en meer scheiding tussen analoge en digitale gebieden mogelijk maakt – veranderingen die vaak duidelijk naar voren komen in ruismetingen.

Kosten versus prestaties kunnen het beste worden beoordeeld op systeemniveau.Een goedkopere ADC die een precisiebuffer, een schonere referentie, strakkere filtering of extra PCB-lagen afdwingt, kan uiteindelijk meer kosten dan een ADC van hogere kwaliteit die de omringende circuits vereenvoudigt en de integratieonzekerheid vermindert.

Praktische selectiestrategie (een beslissingskader dat stand houdt onder toezicht)

Een betrouwbare manier om een ADC te kiezen, is door de vereisten in de volgende volgorde vast te leggen, met behulp van getallen die het team kan meten en opnieuw kan controleren naarmate het ontwerp evolueert:

Vereiste vergrendelingsvolgorde

• Definieer de kleinste betekenisvolle signaalverandering en de toelaatbare ruisvloer (hiermee worden effectieve resolutiedoelen bepaald).

• Definieer de maximale signaalbandbreedte en latentietolerantie (dit bepaalt de bemonsteringssnelheid en architectuuraanpassing).

• Valideer de capaciteit van de invoeraandrijving en stel het budget vast (dit bepaalt vaak of er buffering wordt toegevoegd).

• Kies een referentiebenadering die voldoet aan de drift- en geluidsverwachtingen onder reële route- en thermische beperkingen.

• Controleer of de digitale interface en het stroomafwaartse datapad een continue doorvoer kunnen ondersteunen.

• Verfijn de pakket-, vermogens- en kostenkeuzes zodra de bovenstaande beperkingen goed samengaan.

Deze volgorde helpt een bekende valkuil te vermijden: het selecteren van een converter op basis van resolutie en headline-samplefrequentie, en vervolgens laat ontdekken dat referentieruis, limieten of interfacetiming uiteindelijk het werkelijke plafond voor de systeemprestaties bepalen.

Conclusie

ADC-ontwerp is uiteindelijk een technisch probleem op systeemniveau en niet zozeer een eenvoudige selectie van componenten.De werkelijke conversiekwaliteit hangt af van hoe goed de gehele signaalketen samenwerkt, inclusief de analoge front-end, referentiecircuits, samplingnetwerk, kloksysteem, digitale interface en PCB-implementatie.Verschillende ADC-architecturen zoals Flash, SAR, dual-slope, pipeline en sigma-delta lossen elk verschillende prestatieprioriteiten op met betrekking tot snelheid, resolutie, latentie, bandbreedte, ruisonderdrukking en energieverbruik.In praktische toepassingen is de beste ADC meestal degene die overeenkomt met het daadwerkelijke signaalgedrag, de omgevingsomstandigheden en de stabiliteitseisen op lange termijn van het complete systeem, in plaats van simpelweg de hoogste specificaties op papier te bieden.






Veelgestelde vragen [FAQ]

1. Waarom blijven de ADC-prestaties in de praktijk vaak achter bij de specificaties voor de resolutie van de datasheets?

De resolutie van de ADC-datasheet beschrijft alleen het aantal mogelijke digitale codes, niet de daadwerkelijke nauwkeurigheid die in een werkend systeem wordt bereikt.In praktische hardware verminderen factoren zoals referentieruis, klokjitter, front-end-bezinkingsgedrag, PCB-indeling, aardingskwaliteit en beperkingen van de input-driver vaak de effectieve prestaties van de converter.Naarmate de ingangsfrequenties stijgen, kunnen timingonzekerheid en analoge vervorming een bruikbaar dynamisch bereik in beslag nemen lang voordat de theoretische bitdiepte is bereikt.

2. Hoe beïnvloedt anti-aliasfiltering de algehele ADC-meetnauwkeurigheid?

Anti-aliasfiltering beperkt ongewenste frequentie-inhoud vóór het bemonsteren, zodat signalen buiten de band niet terugvouwen in de bruikbare signaalband.Zodra aliasing optreedt, worden de resulterende artefacten wiskundig niet meer te onderscheiden van geldige signaalgegevens.In de praktijk levert zwakke anti-aliasfiltering vaak onverwachte signalen, vervorming of valse frequentiecomponenten op die tijdens de analyse legitiem lijken.Een goed filterontwerp wordt daarom essentieel voor het behouden van betrouwbare metingen in snelle data-acquisitiesystemen.

3. Waarom is het bemonsteringsgedrag van cruciaal belang in ADC-systemen met hoge resolutie?

Het sample-and-hold-circuit moet het analoge signaal opvangen en de bemonsteringscondensator volledig tot rust laten komen voordat de conversie begint.Als de ingangsdriver of bronimpedantie de condensator niet snel genoeg kan opladen, produceert de ADC vooringenomen conversiefouten in plaats van puur willekeurige ruis.Deze afwikkelingsproblemen worden ernstiger bij hogere ingangsfrequenties of tijdens kanaalmultiplexing, waarbij de bemonsteringscondensator herhaaldelijk moet overschakelen tussen grote spanningsverschillen.

4. Hoe beperkt diafragma-jitter de ADC-prestaties bij hoge frequenties?

Diafragmajitter introduceert onzekerheid in de exacte timing van het bemonsteringsmoment.Wanneer het ingangssignaal snel verandert, vertalen zelfs kleine timingfouten zich rechtstreeks in spanningsmeetfouten.In hogesnelheidssystemen zoals oscilloscopen, RF-ontvangers en softwaregedefinieerde radio's wordt klokjitter vaak de dominante beperking van de effectieve resolutie en het dynamische bereik, zelfs als de ADC zelf een hoge nominale bitdiepte ondersteunt.

5. Waarom worden SAR ADC’s ​​veel gebruikt in moderne mixed-signal systemen?

Opeenvolgende Approximation Register (SAR) ADC's bieden een praktisch evenwicht tussen snelheid, resolutie, energie-efficiëntie en siliciumcomplexiteit.Ze gebruiken een binair zoekconversieproces dat gebruik maakt van een enkele comparator en DAC in plaats van dat er enorme parallelle hardware zoals flash-converters nodig is.Dit maakt SAR ADC's zeer geschikt voor embedded systemen, industriële besturing, instrumentatie en sensorinterfaces waarbij een gemiddelde tot hoge resolutie en efficiënt stroomverbruik beide belangrijk zijn.

6. Wat maakt Flash ADC's ondanks hun beperkingen geschikt voor toepassingen met extreem hoge snelheden?

Flash ADC's voeren alle spanningsvergelijkingen tegelijkertijd uit met behulp van grote comparator-arrays, waardoor conversies extreem snel kunnen worden voltooid met een zeer lage latentie.Deze architectuur is zeer effectief in toepassingen zoals hogesnelheidscommunicatiesystemen, radar en breedbandoscilloscopen.Het aantal comparatoren groeit echter exponentieel met de resolutie, waardoor het energieverbruik, het siliciumoppervlak, de ingangscapaciteit en de kalibratiecomplexiteit toenemen.

7. Waarom geven precisiemeetsystemen vaak de voorkeur aan ADC-architecturen met dubbele helling?

Dual-slope ADC's zetten spanning om in tijd via integratie- en de-integratieprocessen.Dit middelt op natuurlijke wijze ruis en verwerpt sterk periodieke interferentie zoals 50 Hz of 60 Hz netbrom.Vanwege hun uitstekende stabiliteit op lange termijn en ruisonderdrukking blijven dual-slope-converters populair in precisie-instrumentatie en digitale multimeters, ook al zijn hun conversiesnelheden veel langzamer dan moderne architecturen met hoge doorvoer.

8. Hoe beïnvloeden de kwaliteit van de referentiespanning en de PCB-indeling de ADC-nauwkeurigheid rechtstreeks?

De referentiespanning definieert de schaal van elke digitale uitgangscode, zodat eventuele drift, ruis of instabiliteit direct zichtbaar is in de conversieresultaten.Een slechte PCB-indeling kan ook digitale schakelruis in het referentienetwerk of analoge grondpaden introduceren, waardoor de effectieve resolutie afneemt.In veel systemen verbeteren zorgvuldige routering, ontkoppeling, aardingsstrategie en thermisch beheer de meetnauwkeurigheid meer dan alleen het upgraden van de ADC zelf.

9. Waarom is ENOB betekenisvoller dan nominale resolutie bij praktische ADC-evaluatie?

Effectief aantal bits (ENOB) weerspiegelt de feitelijk bruikbare resolutie, rekening houdend met thermische ruis, referentie-instabiliteit, jitter, kwantiseringsruis en analoge onvolkomenheden.Een converter kan adverteren met een zeer hoge nominale resolutie, maar ruis en interferentie in de echte wereld verminderen vaak het aantal betrouwbare bits dat beschikbaar is tijdens bedrijf.ENOB geeft daarmee een meer realistische indicatie van de meetkwaliteit in ingezette systemen.

10. Waarom moeten ADC's worden behandeld als onderdeel van een complete signaalketen in plaats van als geïsoleerde componenten?

De ADC-prestaties zijn sterk afhankelijk van de interactie tussen de converter, de invoerdriver, het anti-aliasfilter, de referentiecircuits, het kloksysteem, de digitale interface en de PCB-indeling.Zelfs een ADC met hoge prestaties kan slechte resultaten opleveren als de omringende circuits afwikkelingsfouten, referentie-instabiliteit, koppelingsruis of timingonzekerheid introduceren.Succesvolle ontwerpen komen meestal voort uit het gezamenlijk optimaliseren van het gehele signaalpad, in plaats van zich alleen te concentreren op ADC-specificaties.

Gerelateerde blog
