Keramische condensatoren MLCC-structuur, elektrisch gedrag en betrouwbaarheid

Keramische condensatoren behoren tot de meest gebruikte componenten in de moderne elektronica, omdat ze filtering, energieopslag, signaalstabiliteit, ontkoppeling en ruisonderdrukking in vele soorten circuits ondersteunen.Hun gedrag hangt echter van veel meer af dan de afgedrukte capaciteitswaarde.Diëlektrisch type, pakketstructuur, DC-voorspanning, frequentie, temperatuur, ESR, ESL, PCB-indeling en mechanische spanning hebben allemaal invloed op hoe de condensator presteert in reële bedrijfsomstandigheden.Dit artikel legt de constructie van keramische condensatoren, capaciteitsgedrag, MLCC-architectuur, selectieparameters, elektrische kenmerken en betrouwbaarheidsproblemen uit, en laat ook zien hoe deze factoren de prestaties, stabiliteit en betrouwbaarheid van circuits in de echte wereld beïnvloeden.

Catalogus

Oriëntatie op keramische condensatoren

Keramische condensatoren, vaak monolithische condensatoren genoemd, slaan elektrische lading op met behulp van een keramisch diëlektricum en helpen bepalen hoe energie door een circuit beweegt.Hun populariteit in moderne elektronica komt meestal voort uit een nuchtere mix van kleine afmetingen, voorspelbare beschikbaarheid van het aanbod, kostenefficiëntie, stabiel elektrisch gedrag (wanneer het juiste diëlektricum wordt gekozen) en productieschaal waardoor ze gemakkelijk te verkrijgen zijn in vele waarden en kastgroottes.In het dagelijkse ontwerpwerk gedragen ze zich zelden als een enkel “generiek onderdeel”;ze gedragen zich meer als een reeks afwegingen die anders tot uiting komen zodra de vereisten voor frequentie, bias, temperatuur, trillingen en betrouwbaarheid zich beginnen op te stapelen.

Een praktische manier om keramische condensatoren te begrijpen is door de discussie in twee lenzen op te splitsen: het diëlektrisch systeem en de fysieke constructie.Die scheiding kan in eerste instantie wat formeel aanvoelen, maar weerspiegelt hoe verrassingen zich daadwerkelijk voordoen tijdens de validatie: sommige zijn chemiegedreven (diëlektrisch gedrag), en andere zijn geometriegedreven (lay-out en parasitaire eigenschappen).

Groepering op keramisch diëlektrisch systeem

Keramische diëlektrica zijn gegroepeerd op prestatieklasse op basis van kenmerken zoals frequentierespons, temperatuurdrift, verlies en hoe nauw de werkelijke capaciteit overeenkomt met de gemarkeerde waarde tijdens echt gebruik.

Diëlektrica met laag verlies en hoge stabiliteit (vaak gekozen vanwege hoogfrequente precisie)

Deze diëlektrica zijn ontworpen rond een stabiele capaciteit versus temperatuur, een lage dissipatiefactor en impedantiegedrag dat gemakkelijker te voorspellen blijft naarmate de frequentie stijgt.Wanneer een circuit gevoelig is voor kleine parameterbewegingen, kunnen deze onderdelen als een verademing aanvoelen omdat ze het aantal verschuivende variabelen tijdens het afstemmen verminderen.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• RF-matchingnetwerken

• Timingnetwerken

• Filtersecties

Bij RF-introductie en filterverificatie grijpen ingenieurs vaak naar deze diëlektrica wanneer een ontwerp laat zien "waar komt die verschuiving vandaan?"gedrag.Het is niet zo dat ze alle onzekerheid elimineren, maar ze hebben de neiging om de resterende onzekerheid meer toe te schrijven aan de lay-out, koppeling of het actieve apparaat dan aan de condensator zelf.

Diëlektrica voor algemeen gebruik met hoge capaciteit (vaak gekozen voor bulkontkoppeling)

Deze diëlektrica hebben de voorkeur omdat ze meer capaciteit per volume-eenheid leveren en doorgaans de kosten per microfarad verlagen, waardoor ze vaak voorkomen in de buurt van stroompinnen en langs rails die lokale energieopslag nodig hebben.Het nadeel is dat de capaciteit kan veranderen met de temperatuur, DC-voorspanning en veroudering, en dat de verliezen vaak hoger zijn dan in de families met hoge stabiliteit.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Bypassing bij IC-voedingspinnen

• Bulkenergieopslag op stroomrails

Tijdens het ter sprake brengen van de hardware is het vrij gebruikelijk om een ​​rail te zien die er in een schematische beoordeling goed uitziet, maar die droop, ruis of voorbijgaande onderschrijding vertoont zodra het bord draait.Een frequente bijdrage is dat de effectieve capaciteit onder werkende DC-voorspanning merkbaar lager is dan de nominale markering.Capaciteit wordt vaak behandeld als een waarde die verandert met de bedrijfsomstandigheden in plaats van als een vast getal, waardoor problemen worden verminderd wanneer werkelijke metingen afwijken van de verwachte waarden.

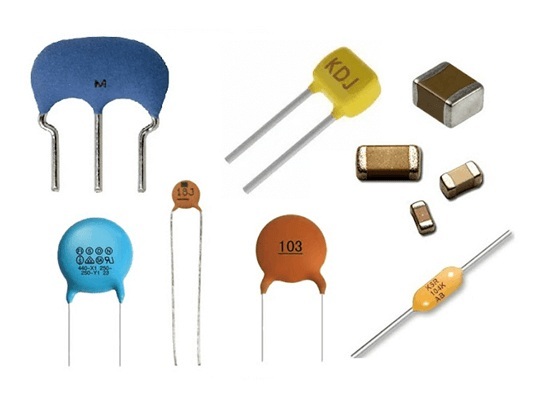

Groeperen op fysieke constructie en vormfactor

De constructie beïnvloedt de montagestijl, maar komt ook naar voren op manieren die in een vroeg stadium gemakkelijk te onderschatten zijn: parasitaire inductie, thermische paden, mechanische robuustheid, en welke stroom-/frequentieregimes het onderdeel gracieus tolereert.Dit is waar een lay-out die er “redelijk uitziet” nog steeds een impedantieprofiel kan opleveren dat koppig anders aanvoelt dan wat de stuklijst suggereert.

Schijfcondensatoren

Schijfcondensatoren zijn doorgaans onderdelen met doorlopende gaten die worden gebruikt in circuits voor algemene doeleinden, oudere apparatuur en geselecteerde hoogspanningstoepassingen.Hun geometrie kan nuttig zijn wanneer de afstand en de isolatieafstand het ontwerp belangrijker maken dan de dichtheid van de voetafdruk.Bij reparatie-, onderhouds- en retrofitwerkzaamheden wordt vaak voor schijven gekozen omdat ze handmatige montage en herbewerking zonder veel drama tolereren, en de lead-afstand kan worden aangepast aan oudere boards die nooit voor moderne pakketten zijn ontworpen.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Doorlopende circuits voor algemeen gebruik

• Reparaties van oudere apparatuur

• Bepaalde hoogspanningslay-outs waarbij de afstand een beperking is

Buisvormige condensatoren

Buiscondensatoren worden gebruikt wanneer spanning, isolatie of mechanische limieten platte condensatorontwerpen ongeschikt maken.De vormfactor kan helpen bij het beheren van de distributie van elektrische velden, wat meer dan academisch wordt wanneer diëlektrische spanning op de lange termijn en isolatiemarges deel uitmaken van het betrouwbaarheidsverhaal.Langdurig gebruik in hoogspanningssystemen toont aan hoe belangrijk de voordelen van het pakketontwerp zijn voor een betrouwbare werking.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Gespecialiseerde industriële assemblages

• Hoogspanningsfuncties met isolatiegedreven verpakkingsbehoeften

Rechthoekige (doostype) keramische condensatoren

Rechthoekige (doosvormige) onderdelen worden gebruikt wanneer een stevigere behuizing, duidelijkere hanteringseigenschappen of specifieke montagebeperkingen beter bij het assemblageproces passen dan kleinere formaten.Ze kunnen de inspectie vereenvoudigen en de schade bij het hanteren verminderen, vooral wanneer de productielijn is geoptimaliseerd voor onderdelen die gemakkelijker vast te pakken, te oriënteren en visueel te verifiëren zijn.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Constructies die profiteren van een robuustere, gemakkelijk te hanteren carrosserie

• Assemblages met montage- of inspectiebeperkingen die de voorkeur geven aan grotere contouren

Chip meerlaagse keramische condensatoren (MLCC's)

Chip-MLCC's domineren de moderne elektronica grotendeels omdat ze passen in geautomatiseerde assemblage, een hoge capaciteit bieden op een klein oppervlak, en een enorm bereik aan waarden en spanningswaarden hebben.Hun meerlaagse constructie maakt die dichtheid mogelijk, terwijl ze ook beperkingen in de praktijk met zich meebrengen, zoals gevoeligheid voor PCB-flex en montagelocatie-effecten op de effectieve impedantie.Uit circuittests blijkt vaak dat de plaatsing van componenten evenveel invloed kan hebben op de prestaties als op de capaciteitswaarde.Een kleinere condensator die dicht bij de belasting wordt geplaatst, kan vanwege de lagere lusinductie beter presteren dan een grotere condensator die verder weg is geplaatst.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Digitale ontkoppeling met hoge dichtheid

• SMD-bypassing voor algemeen gebruik

• Borden met gemengde signalen waarbij plaatsing en parasitaire factoren de uitkomsten domineren

Doorvoercondensatoren

Doorvoercondensatoren dempen ruis door een geleider door het condensatorlichaam te leiden, wat de neiging heeft om de hoogfrequente filtering en EMI-onderdrukking te verbeteren in vergelijking met het simpelweg strooien van meer standaard bypass-condensatoren in de behuizing.Ze worden vaak toegepast daar waar de kans het grootst is dat ruis een grens overschrijdt, en ze kunnen ervoor zorgen dat EMI-foutopsporing deterministischer aanvoelt, omdat de filteractie verankerd is aan de interface in plaats van over de hele linie verspreid te zijn.

Veelvoorkomende gebruiksscenario's (bij elkaar gehouden voor snel scannen):

• Behuizingsgrenzen

• Connectorinterfaces

• Stroomingangspunten

EMI-probleemoplossing levert vaak betere resultaten op wanneer doorvoercomponenten op ruisuitgangspunten worden geplaatst in plaats van standaardcondensatoren dieper in het circuit toe te voegen, vooral wanneer kabelemissies of grenskoppeling de interferentie veroorzaken.

Redenen waarom keramische condensatoren breed worden toegepast

Keramische condensatoren worden gebruikt voor nauwkeurige analoge, RF-, digitale ontkoppeling en EMI-regeling, omdat de beschikbare varianten een breed scala aan elektrisch gedrag en mechanische verpakkingen omvatten.Een betrouwbaardere selectiegewoonte is om te kiezen op basis van de bedrijfsomstandigheden die feitelijk de prestaties, frequentie-inhoud, toegepaste DC-bias, temperatuurbereik, mechanische spanning en betrouwbaarheidsverwachtingen zullen domineren, in plaats van de markering van de nominale capaciteit als het hele verhaal te behandelen.Deze framing zorgt er vaak voor dat ontwerpbeslissingen minder dubbelzinnig aanvoelen: in plaats van te discussiëren over “Welke waarde moet ik kiezen?”, krijgen veel teams betere resultaten door te vragen: “Welk gedrag blijft acceptabel zodra de echte spanningen van de applicatie worden toegepast?”

Capaciteit en condensatorgedrag

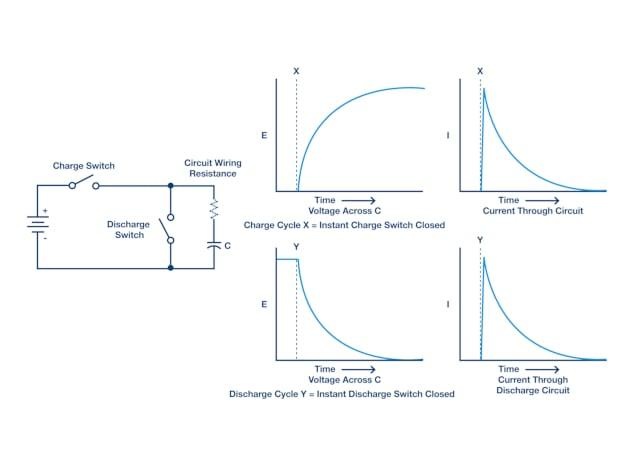

Hoe condensatoren energie opslaan en vrijgeven

Wat een condensator fysiek is (en wat dat inhoudt)

Een condensator is opgebouwd uit twee geleidende oppervlakken, gescheiden door een isolerende laag die bekend staat als een diëlektricum.

Wanneer een spanning wordt aangelegd, dringen elektronen zich op de ene geleider terwijl ze van de andere worden weggetrokken, waardoor aan beide zijden een gelijke en tegengestelde lading ontstaat.

Het diëlektricum transporteert normaal gesproken geen geleidingsstroom, maar ondersteunt het elektrische veld dat de ladingsscheiding in stand houdt.

Waarom ‘opgeslagen lading’ meestal minder nuttig is dan ‘opgeslagen veldenergie’

Bij het dagelijkse circuitwerk is de meest bruikbare lens dat de condensator energie vasthoudt in zijn elektrische veld in plaats van alleen maar ‘lading vast te houden’.

Opgeslagen energie kan snel worden vrijgegeven, waardoor condensatoren nuttig zijn in circuits die een snelle lokale stroomtoevoer nodig hebben.

Pulsafgifte;stabilisatie van het aanbod;signaal koppeling.

Wat blijkt uit echte probleemoplossing

Een patroon dat verrassend frustrerend kan zijn in het laboratorium is een circuit dat er stabiel uitziet in stabiele toestand, maar struikelt tijdens abrupte belastingsstappen.

Het plaatsen van een goed gekozen condensator dicht bij de belasting kalmeert vaak dat transiënte gedrag, omdat deze sneller stroom kan opwekken of laten dalen dan het stroomopwaartse voedingspad (regellus van de regelaar, bedradingsweerstand en distributie-inductantie) kan reageren.

Het frequentieafhankelijke gedrag waar ingenieurs uiteindelijk op vertrouwen

Condensatoren zijn bestand tegen snelle spanningsveranderingen en worden daarom vaak gebruikt om rimpelingen op stroomrails glad te strijken en geleide ruis te verminderen.

Bij hogere frequenties en hogere rimpelstromen begint niet-ideaal gedrag heel tastbaar aan te voelen: de verliezen van het onderdeel en de lead-/structuurinductie kunnen domineren wat je dacht te hebben gekocht.

Equivalente serieweerstand (ESR);equivalente serie-inductie (ESL).

Hoe selectiebeslissingen vaak worden genomen in werkende producten

In veel ontwerpen is de nominale capaciteitswaarde slechts een deel van het verhaal, en soms is dit niet het deel dat de meest late aanpassingen veroorzaakt.

Onderdelen worden geselecteerd op basis van de vraag of ESR-, ESL- en temperatuurgedrag overeenkomen met de rimpelstroom, het frequentiebereik en de bedrijfsomgeving van het circuit.

Capaciteitsvergelijkingen en praktische manieren om de capaciteit te vergroten

De basisdefinitie (nuttig, maar zelden het einde van de discussie)

Capaciteit is de verhouding tussen opgeslagen lading en aangelegde spanning:

C = Q / V

De eenheid is de farad (F).

Het parallelle plaatmodel en wat het leert

Voor een ideale condensator met parallelle platen wordt de capaciteit voornamelijk bepaald door de geometrie en het diëlektrische materiaal:

C = ε0 εr (S / d)

ε0 ≈ 8,854 × 10⁻¹2 F/m is de permittiviteit van de vrije ruimte;εr is de relatieve permittiviteit van het diëlektricum;S is het effectieve plaatoverlappingsgebied;d is plaatscheiding.

Waarom onderdelen met een hoge capaciteit er zo uitzien

Deze relatie verklaart waarom veel componenten met een hoge capaciteit zijn ontworpen om een zeer groot effectief oppervlak en een zeer kleine effectieve scheiding te creëren.

Gerolde folies;meerlaagse keramische stapels.

Een veldrealiteit die zelfs ervaren teams kan verrassen

Een terugkerende les in verzonden hardware is dat een grotere capaciteit op een datasheet geen beter gedrag in het geassembleerde product garandeert.

De effectieve capaciteit kan dalen onder DC-voorspanning, temperatuur en frequentie, soms genoeg om de marges te laten ontsporen, vooral bij bepaalde keramische diëlektrische klassen.

Praktische, gecontroleerde benaderingen voor het vergroten van de capaciteit

• Kies een diëlektricum met een hogere εr en valideer dit vervolgens onder reële omstandigheden

Materialen met hogere εr-waarden kunnen de capaciteit aanzienlijk verhogen, maar sommige diëlektrica vertonen uitgesproken verlies onder DC-voorspanning, temperatuurafwijking en veroudering.

In veeleisende omgevingen kan het comfortabeler (en minder riskant) aanvoelen om een ​​iets lagere nominale capaciteit te accepteren in ruil voor een diëlektricum dat voorspelbaar blijft over het hele werkingsbereik.

• Vergroot het effectieve plaatoppervlak S door de interne structuur, niet alleen door de verpakkingsgrootte

Meerlaagse constructies vergroten het ‘oppervlak’ door veel lagen binnen dezelfde voetafdruk te stapelen, waardoor vaak meer bruikbare capaciteit wordt geleverd dan simpelweg naar een fysiek groter onderdeel met één structuur wordt verplaatst.

Als er weinig ruimte op de kaart is, kan het gebruik van meerdere parallelle condensatoren de effectieve capaciteit verhogen en ook de ESR verminderen, wat de neiging heeft om de rimpelbehandeling en de transiënte respons te verbeteren op een manier die u onmiddellijk kunt meten.

Meerdere condensatoren parallel;lagere ESR;verbeterde voorbijgaande respons;verbeterde rimpelbehandeling.

• Verklein de plaatafstand d terwijl de betrouwbaarheidsruimte zichtbaar blijft

Het verminderen van d vergroot de capaciteit, maar kan ook de doorslagspanningsmarge verkleinen en het lekrisico vergroten, vooral bij vervuiling, vochtigheid of aanhoudende stress bij hoge temperaturen.

Bij producten met een lange levensduur loont het vaak de moeite om conservatieve keuzes te maken tussen de afstanden (of het selecteren van een onderdeel met een comfortabele spanningsmarge) door langzame degradatie en periodieke storingen te vermijden die na montage notoir moeilijk te veroorzaken zijn.

Een ontwerpperspectief dat de neiging heeft stabielere resultaten op te leveren

Het maximaliseren van de capaciteit werkt zelden goed als push met één parameter;de uitkomst hangt meestal af van hoe de capaciteit interageert met ESR/ESL, spanningswaarde, bias-gedrag, levensduur en fysieke plaatsing.

Een combinatiestrategie gedraagt ​​zich vaak rustiger in echte systemen: één grotere bulkcondensator voor laagfrequente energie plus kleinere condensatoren met lage inductie die dicht bij gevoelige belastingen worden geplaatst, kunnen een betere stabiliteit opleveren dan vertrouwen op één groot onderdeel.

Bulkcondensator voor laagfrequente energie;kleinere condensatoren met lage inductie nabij kritische belastingen;plaatsingsgestuurde stabiliteitsverbeteringen.

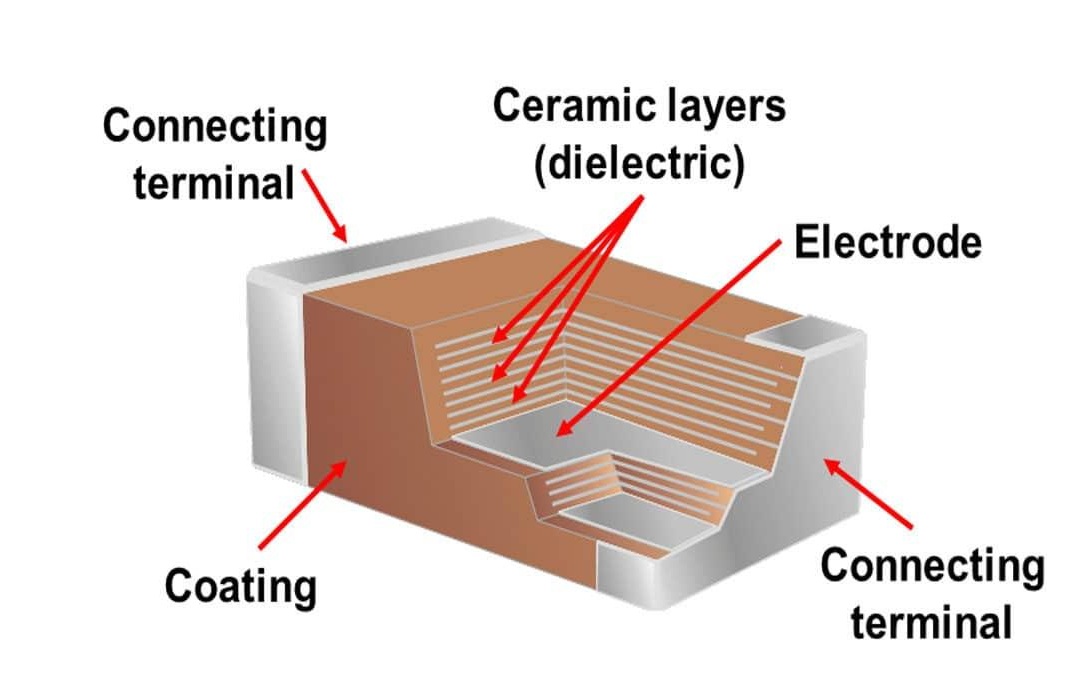

MLCC keramische condensatorarchitectuur

Meerlaagse keramische condensatoren (MLCC's) vertrouwen op een monolithische gelamineerde constructie om een ​​hoge capaciteit te leveren in een zeer klein pakket.Het interne lichaam wordt gecreëerd door herhaaldelijk extreem dunne keramische diëlektrische platen te stapelen met daartussen metaalelektrodelagen in een afwisselend patroon.Het elektrodepatroon is zo gerangschikt dat elke andere elektrodelaag naar het ene uiteinde van de chip wordt geleid, terwijl de overige lagen naar het andere uiteinde worden geleid.Na het stapelen wordt het geheel in een compact “groen” blok geperst, waar uitlijning, uniformiteit van de lagen en zuiverheid rustig bepalen hoe het onderdeel zich later zal gedragen.De stapel wordt vervolgens bij hoge temperatuur meegebakken, waarbij het keramiek verdicht en het elektrodenetwerk in één enkele stijve structuur wordt opgesloten.

Zodra het afvuren is voltooid, worden aan beide uiteinden aansluitingen gevormd om de begraven elektrodesets met de buitenwereld te verbinden, waardoor korte interne stroompaden en een lage parasitaire inductie worden geproduceerd die vaak wordt gewaardeerd bij ontkoppeling op hoge snelheid.

Gelaagde stapel: hoe capaciteit wordt opgebouwd met oppervlakte, niet met voetafdruk

Elk diëlektricum-en-elektrodepaar gedraagt zich als een condensator met parallelle platen, en de totale capaciteit neemt toe naarmate er actievere lagen worden toegevoegd.

Deze aanpak vergroot het effectieve plaatoppervlak door gelaagdheid, in plaats van de lengte en breedte van het onderdeel uit te breiden. Daarom passen MLCC's comfortabel waar de bordruimte krap aanvoelt.

In de praktijk kan het nastreven van meer lagen en dunnere diëlektrica aanvoelen als een evenwichtsoefening: het elektrische doel is duidelijk, maar de tolerantie voor defecten en variatie heeft de neiging kleiner te worden naarmate de geometrieën agressiever worden.

Veel teams behandelen ‘maximale capaciteit in het kleinste geval’ uiteindelijk als een doel dat wordt verfijnd door kwalificatiegegevens, storingsgeschiedenis en wat ze later in het laboratorium willen debuggen.

Diëlektrische dikte en veldspanning: de stille kosten van dunner worden

Het verkleinen van de diëlektrische dikte vergroot de capaciteit, maar verhoogt ook de elektrische veldintensiteit bij dezelfde aangelegde spanning.

Een hogere veldspanning kan het verouderingsgedrag versnellen en de hoofdruimte tijdens transiënten verminderen, vooral wanneer de rail af en toe doorschiet of rinkelt.

Tijdens het testen en valideren van de assemblage wordt de bedrijfsspanning vaak verlaagd of worden er minder agressieve pakketgroottes geselecteerd voor knooppunten met spanningspieken, omdat het voorkomen van zeldzame storingen belangrijker is dan het besparen van een kleine hoeveelheid bordruimte.

Elektrodecontinuïteit en randgeometrie: waar subtiele lay-outkeuzes later verschijnen

Interne elektroden moeten continu blijven waar dat bedoeld is, en het afwisselende verbindingsschema moet laag tot laag consistent blijven om verlies van actief gebied te voorkomen.

Elektrode-overlapping bepaalt het effectieve capaciteitsgebied, terwijl elektroderanden en diëlektrische marges de lokale veldconcentratie beïnvloeden.

Kleine geometrische verschillen kunnen de spanningsverdeling veranderen, wat vaak zichtbaar wordt bij testen met hoge spanning, hoge luchtvochtigheid of langdurige bias.

Dit helpt een bekende frustratie bij kwalificatiewerk te verklaren: twee MLCC's met dezelfde nominale capaciteit en spanningswaarde kunnen nog steeds merkbaar uit elkaar gaan als ze worden blootgesteld aan hetzelfde stressprofiel.

Co-Firing en monolithische integriteit: hoe sinteren het eindresultaat bepaalt

Sinteren doet meer dan alleen lagen samenvoegen;het bepaalt de korrelstructuur, de dichtheid en de resterende porositeit van het keramiek.Het definieert ook de kwaliteit van de diëlektrische-elektrode-interface, inclusief hoe goed de materialen binden en hoe consistent de interface zich vormt over duizenden lagen.Deze microstructurele uitkomsten beïnvloeden de isolatieweerstand, het diëlektrisch verlies en de mechanische sterkte op een manier die vaak ‘ingebakken’ aanvoelt zodra het bakken is voltooid.

Het elektrisch gedrag van MLCC wordt grotendeels gevormd tijdens het bakproces, omdat latere tests alleen de resultaten kunnen classificeren die worden geproduceerd door ovenomstandigheden.

De contactkwaliteit van de elektroden, het diffusiegedrag en de netheid van het grensvlak beïnvloeden ESR, lekkage en stabiliteit op lange termijn.Wanneer productieproblemen zich opnieuw voordoen, ligt de hoofdoorzaak vaak in subtiele interfacevariabiliteit in plaats van in een voor de hand liggende dimensionale misser, wat gekmakend kan zijn omdat het onderdeel er correct uitziet maar zich anders gedraagt.Die realiteit zorgt voor strengere procescontroles en meer gedisciplineerde inkomende inspecties voor zeer betrouwbare builds, vooral wanneer veldresultaten politiek en financieel pijnlijk zijn.

Externe aansluitingen: elektrische connectiviteit en mechanische spanningsafhandeling

Externe aansluitingen verbinden de interne elektrodesets met de PCB en voltooien het elektrische pad van de ondergrondse stapel naar de soldeerverbindingen.Beëindigingsmaterialen en beplating worden geselecteerd om de soldeerbaarheid en corrosieweerstand te ondersteunen en tegelijkertijd enige mechanische flexibiliteit te bieden.Omdat het keramische lichaam stijf is en de PCB kan buigen, wordt het eindgebied uiteindelijk blootgesteld aan een onevenredig groot deel van de mechanische spanning tijdens thermische cycli en het buigen van de plaat.

Voor veel teams wordt de keuze voor beëindiging een onderdeel van het betrouwbaarheidsgesprek in plaats van een klein verpakkingsdetail.

Beëindigingssystemen en flexgedrag in echte montages

Moderne eindstapels kunnen soepelere lagen bevatten die zijn ontworpen om de spanningsoverdracht naar het keramische lichaam te verminderen.

Dit wordt vooral relevant bij dichte lay-outs, lange planken en productiestappen die buigen veroorzaken, zoals het verwijderen van panelen of het inbrengen van connectoren.

Veldgegevens en demontage-ervaring wijzen vaak op mechanisch geïnitieerde schade als een veelvoorkomende oorzaak van storingen, dus wordt de beëindigingsstijl naast de diëlektrische klasse beoordeeld in plaats van deze als een bijzaak te behandelen.

Diëlektrische composities: prestatiegedrag afstemmen op de use case

MLCC-diëlektrica zijn geformuleerd om verschillende prestatieprofielen te benadrukken, en de handelsruimte is zelden subtiel zodra de bedrijfsomstandigheden realistisch zijn.Sommige formuleringen richten zich op het maximaliseren van de capaciteitsdichtheid, terwijl andere de nadruk leggen op stabiliteit over temperatuur, DC-voorspanning en tijd.Selectie werkt meestal het beste als deze vertrekt van de werkelijke vereisten van het systeem: ontkoppeling kan de opslag van lading per volume bevorderen, terwijl timing en filtering de voorspelbaarheid en een lagere drift kunnen bevorderen.

Capaciteitsdichtheid versus stabiliteit

Diëlektrica met hoge capaciteit vertonen vaak een sterkere afhankelijkheid van DC-voorspanning en temperatuur, wat ontwerpen kan verrassen die ervan uitgaan dat de waarde op het naamplaatje is wat het circuit ontvangt.Stabielere diëlektrica bieden gewoonlijk een lagere capaciteit per volume, maar hun gedrag is doorgaans gemakkelijker over de werkhoeken heen te beperken.

Een praktische methode is om te beslissen of het circuit een nauwe capaciteitsnauwkeurigheid nodig heeft of eenvoudigweg voldoende effectieve capaciteit onder reële voorspanning en temperatuur, en vervolgens de diëlektrische familie te selecteren die aan die verwachting voldoet.

Veelvoorkomende gedragsverschillen die ingenieurs gewoonlijk afzonderlijk volgen:

• DC-voorspanningsafhankelijkheid (capaciteitsdaling onder aangelegde gelijkspanning)
• Temperatuurcoëfficiënt (capaciteitsverandering over het werkingsbereik)
• Verouderingssnelheid (capaciteitsdrift in de loop van de tijd)
• Verlieskarakteristieken (dissipatiefactor en frequentiegedrag)

Kernperspectief: MLCC-structuur als een beheerde reeks afwegingen

MLCC's worden vaak samengevat als "meer lagen leveren meer capaciteit op", maar het dagelijkse ontwerpwerk draait meestal om het beheersen van concurrerende beperkingen.Het aantal lagen, de diëlektrische dikte, de geometrie van de elektrode, de ontstekingsresultaten en het ontwerp van de afsluiting bepalen samen het geleverde resultaat in het circuit.Wat uiteindelijk in het veld van belang is, is niet alleen de nominale capaciteit, maar ook de capaciteit onder voorspanning, verliezen ten opzichte van de frequentie, tolerantie voor mechanische spanning en stabiliteit in de tijd.Het behandelen van de MLCC als een technische structuur in plaats van als een enkele gegevensbladinvoer leidt doorgaans tot soepelere kwalificatiecycli en minder onaangename ontdekkingen na de lancering.

Selectieparameters keramische condensator

Capaciteitseenheden, reële waardeschalen en snelle conversies

De capaciteit wordt doorgaans geschreven in pF, nF en µF, grotendeels omdat 1 F veel verder gaat dan wat de meeste ontwerpen op PCB-niveau ooit op een enkel knooppunt plaatsen (1 F = 1.000.000 µF).Bij routinematige schematische beoordelingen en stuklijstcontroles bepaalt het bewustzijn van de eenheid vaak of een ontwerp schoon en voorspelbaar aanvoelt of stilletjes vermijdbare risico's accumuleert, vooral wanneer onderdeelnummers alleen met een achtervoegsel verschillen.

Verkeerde lezingen komen vaak voor wanneer een waarde “er goed uitziet”, maar de eenheid wijkt drie of zes ordes van grootte af, en dat kan ertoe leiden dat borden zich vreemd gedragen, ook al lijkt de afgedrukte waarde in één oogopslag redelijk.Teams die de gewoonte van snelle conversie opbouwen, besteden doorgaans minder tijd aan het debuggen van ‘mysterieuze’ ruis en minder tijd aan het uitzoeken van inkoopretouren.

Gemeenschappelijke relaties:

• 1 µF = 1000 nF = 1.000.000 pF
• 1 nF = 1000 pF

Een gebruikelijke ontwerpaanpak tijdens vroege plaatsing is het associëren van:

• pF: signaalpad- en RF-trimbereiken
• nF: hoogfrequente bypass en lokale HF-onderdrukkingsbereiken
• µF: lokale energieopslag en ondersteuningsbereiken voor lagere frequenties

Dat gezegd hebbende, is het gemakkelijk om je al te comfortabel te voelen met het ‘typische waarde’-patroon.De betrouwbaardere manier om een ​​waarde te bevestigen is door te controleren welke impedantie de condensator (en de montage-inductantie ervan) zal hebben over de frequentieband die het circuit feitelijk bekrachtigt, in plaats van te vertrouwen op wat op papier standaard aanvoelt.

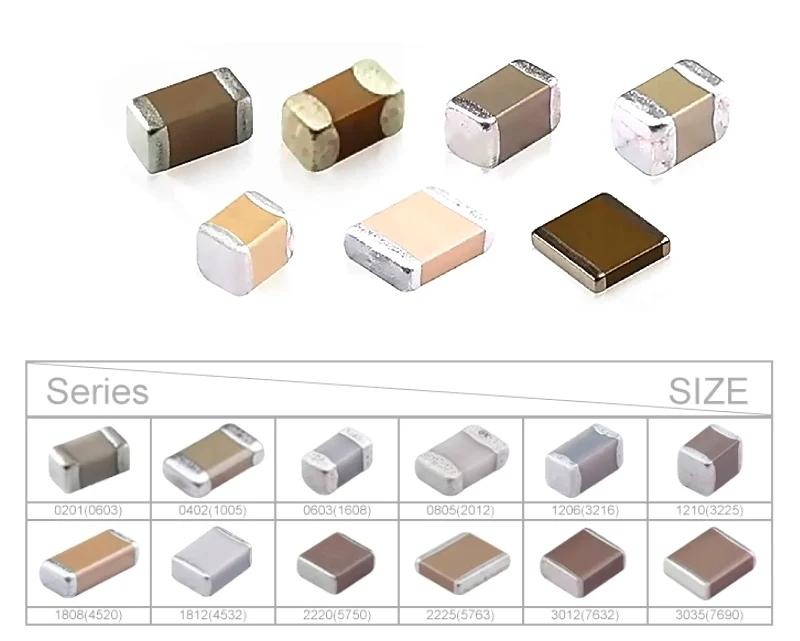

Capaciteitsbereik, pakketbeperkte beschikbaarheid en betrouwbaarheidsspanningen

In catalogi dekken keramische condensatoren grofweg 0,5 pF tot ongeveer 100 µF, maar de waarden die echt te koop zijn en stabiel in productie zijn, worden bepaald door de verpakkingsgrootte, het diëlektrisch systeem en de spanningswaarde.Zelfs als twee onderdelen dezelfde nominale capaciteit delen, kan het verplaatsen tussen pakketten de manier waarop ze zich in een circuit gedragen veranderen, omdat de geometrie en de diëlektrische formulering het DC-voorspanningsverlies, ESR/ESL en de gevoeligheid voor mechanische schade beïnvloeden.

Wat mensen vaak verbaast, vooral tijdens een eerste lay-out met hoge dichtheid, is hoe snel de “nominale capaciteit” niet meer lijkt op de “in-circuit capaciteit” zodra DC-voorspanning en temperatuur aanwezig zijn.Een bord dat bij lage spanning kalm lijkt op de werkbank, kan marginaal gedrag vertonen nadat de condensator in de buurt van de bedrijfsspanning komt te staan, opwarmt door buren of buiging ervaart tijdens depanelisatie of montage van de behuizing.

Voorbeelden die de handelsruimte laten zien zonder op zichzelf het hele verhaal te vertellen:

• 0402: soms beschikbaar rond 10 µF / 10 V in bepaalde series
• 0805: soms beschikbaar rond 47 µF in bepaalde spanningsklassen

Een hoge capaciteit in een klein pakket kan problemen veroorzaken zoals een grotere capaciteitsdaling onder DC-voorspanning, een grotere temperatuurgevoeligheid in veel diëlektrica van klasse II en een groter risico op buigscheuren.Het resultaat is dat “het past bij de waarde” het circuit nog steeds kan laten werken alsof de waarde veel kleiner zou zijn.

Een stabielere selectiestroom is om te beginnen met hoe het knooppunt zich elektrisch moet gedragen en vervolgens naar buiten te werken naar onderdelen die dat gedrag in reële omstandigheden kunnen behouden:

• Doelimpedantie versus frequentie
• Toegestane rimpel op het belastingspunt
• Tijdelijke huidige vorm en duur
• Verwacht DC-vooroordeel en temperatuurbereik
• Mechanische omgeving (board flex, assemblage handling)

Wanneer de bordruimte beperkt is, wordt de capaciteit vaak verdeeld over verschillende MLCC's van gemiddelde waarde in plaats van één zeer waardevol onderdeel te gebruiken dat dichtbij de limiet van de pakketgrootte ligt.Deze methode verbetert het delen van de stroom, vermindert het effect van een gebarsten component en maakt de impedantiecontrole eenvoudiger.

Nominale spanning, reductiegewoonten en gevolgen voor grootte/capaciteit

De spanningswaarden van keramische condensatoren lopen vaak van ongeveer 2,5 V tot het kV-bereik (ongeveer 3 kV), afhankelijk van de constructie.Een hoger spanningsvermogen betekent over het algemeen een dikker diëlektricum en een grotere interne afstand, wat de neiging heeft de omvang te vergroten of de maximaal haalbare capaciteit in een gegeven voetafdruk te beperken.

Een veelgebruikte bedieningsrichtlijn is om de werkspanning onder ongeveer 70% van de nominale spanning te houden.Deze aanpak helpt de betrouwbaarheid op lange termijn te verbeteren, vermindert het DC-voorspanningscapaciteitsverlies in veel klasse II-condensatoren en biedt een betere bescherming tegen transiënten en rinkelen die mogelijk niet voorkomen in standaard berekeningen van de stabiele toestand.

Op echte stroomrails kan een korte overschrijding groot genoeg zijn om het ‘nominale’ denken te schenden.De beoordelingskeuze komt dus meestal dichter bij pieken in het slechtste geval (inclusief opstarten, hot-pluggable, load dump-equivalenten of overshoot van de regellus) terecht dan bij de afgedrukte voedingsspanning.

Er is ook een subtiele handel waar ervaren recensenten over zullen debatteren: het kiezen van een hogere spanning dan het absolute minimum kan soms de effectieve capaciteit bij de werkelijke bedrijfsspanning verbeteren, omdat het diëlektricum minder wordt belast.Tegelijkertijd kan die keuze het ontwerp in een groter pakket of een duurdere serie duwen.Het meest bevredigende resultaat is meestal het resultaat dat de benodigde effectieve capaciteit levert onder bias, met een redelijke omvang en aankoopstabiliteit, in plaats van de hoogste beoordeling op de plank na te jagen.

Diëlektrische opties, temperatuurgedrag en de controle van “effectieve capaciteit”.

Keramische condensatoren worden gewoonlijk gegroepeerd in klasse I (hoge stabiliteit) en klasse II (hoog volumetrisch rendement met meer variatie).Klasse I-diëlektrica zoals C0G/NP0 vertonen doorgaans een uitstekende temperatuurstabiliteit, weinig verlies en een zeer kleine spanningsafhankelijkheid, wat goed aansluit bij precisiefilters, timingnetwerken en RF-werk waarbij voorspelbaarheid tijdens het afstemmen niet onderhandelbaar lijkt.

Diëlektrica van klasse II, zoals X7R, X5R en Y5V, leveren een veel hogere capaciteit per volume en worden veel gebruikt voor ontkoppeling en bulk-bypassing.De handel is dat hun capaciteit kan verschuiven met de temperatuur, de aangelegde gelijkspanning en veroudering.Als dit gedrag wordt genegeerd, kan het circuit uiteindelijk gaan presteren alsof het een andere stuklijst heeft dan de stuklijst die is goedgekeurd.

Veelvoorkomende voorbeelden van klasse I en klasse II:

• Klasse I: C0G/NP0
• Klasse II: X7R, X5R, Y5V

Van de populaire klasse II-opties wordt X7R vaak geselecteerd voor vermogensontkoppeling omdat deze de neiging heeft om capaciteit over een groter temperatuurbereik vast te houden dan X5R, terwijl Y5V bekend staat om zijn steile capaciteitsverlies onder temperatuur en voorspanning en vaak wordt aangehouden voor rollen waar variatie aanvaardbaar is.Veel verrassingen in een laat stadium worden vermeden door ‘nominale capaciteit’ als een label te behandelen en ‘effectieve capaciteit’ te valideren bij de werkelijke DC-voorspanning en temperatuur.Wanneer die validatiestap wordt overgeslagen, is het niet ongebruikelijk om te ontdekken dat een “10 µF”-onderdeel zich gedraagt ​​als slechts een paar µF in het circuit, en dat kan zich uiten in een hogere rimpel, meer droop bij snelle belastingen of een smaller regelluscomfort.

In de praktijk wordt een stuklijst die zich consistent gedraagt ​​van prototype tot productie vaak gebouwd met doelbewuste mixen: klasse I-onderdelen waar voorspelbaar gedrag afstemming en herbewerking vermindert, en klasse II-onderdelen waar dichtheid en kosten helpen de lay-out te sluiten, terwijl er voldoende marge is om bias en temperatuureffecten te absorberen zonder dat de validatie in een vuurgevecht verandert.

Technisch gedragsprofiel van keramische condensatoren

Circuitmodellen (niet-ideaal gedrag in daadwerkelijke builds)

Keramische condensatoren bieden niet alleen capaciteit als ze eenmaal in een echte PCB-omgeving terechtkomen.Een werkmodel combineert doorgaans een ideale condensator met equivalente serie-inductie (ESL) en equivalente serieweerstand (ESR), plus een eindige isolatieweerstand (IR) die parallel is geplaatst.In de praktijk beslissen deze parasieten of het onderdeel een rail stiller maakt of uiteindelijk deelneemt aan het geluidsprobleem.Het kan frustrerend zijn om te zien hoe een zorgvuldig geselecteerde condensator zijn doel mist, omdat een langer dan verwacht via-paar, een uitgerekt spoor of een verbrede stroomlus effectief de ESL verhoogt en het impedantieminimum wegduwt van de frequenties die het ontwerp probeerde te kalmeren.Een vastere ontwerpgewoonte is om de condensator te behandelen als een frequentievormig onderdeel waarvan het gedrag gezamenlijk wordt bepaald door de fysica van het apparaat en de montagegeometrie.

Praktische implicaties van ESL, ESR en IR

ESL vormt de bovenfrequentiegrens waar het onderdeel overgaat van capacitief gedrag en inductief begint te lijken.

ESR vormt verlies en demping;afhankelijk van het netwerk kan het resonanties verzachten of, wanneer extreem laag, scherpere pieken mogelijk maken die op papier ‘schoon’ aanvoelen, maar piekerig op een impedantiegrafiek.

IR-vormen behouden lading en bias-stabiliteit in de loop van de tijd;Keramiek doet het hier vaak goed, maar het eindige lekpad komt nog steeds naar voren in situaties met hoge impedantie en langdurige houdbaarheid.

ESL / ESR / IR-samenvatting (gegroepeerd):

• ESL: hoogfrequente transitie en inductieve overname
• ESR: demping, rimpelverlies en resonantiepiekscherpte
• IR: lekpad dat het houdgedrag en de biasstabiliteit beïnvloedt

Impedantie en resonantie (hoe frequentie de prestaties tijdens gebruik bepaalt)

De impedantie van een keramische condensator beweegt aanzienlijk met de frequentie.Bij lagere frequenties wordt de impedantie gedomineerd door capacitieve reactantie en neemt af naarmate de frequentie stijgt.De curve bereikt een zelfresonante frequentie (SRF) waarbij capacitieve en inductieve reactantie gelijk worden en elkaar opheffen, waardoor het laagste impedantiepunt ontstaat nabij het frequentiebereik dat bedoeld is voor ruisonderdrukking.Na SRF gedraagt ​​dezelfde component zich steeds inductiever en stijgt de impedantie weer, wat contra-intuïtief kan aanvoelen tijdens het debuggen, omdat een "ontkoppelaar" ruis door het netwerk kan gaan sturen op de frequenties die worden achtervolgd.Een betrouwbaardere selectiementaliteit is om uit te gaan van het gemeten of verwachte ruisspectrum en vervolgens condensatorwaarden, behuizingsgroottes en plaatsingen te kiezen die het SRF-gedrag op één lijn brengen met dat spectrum, in plaats van te wedden op een enkel nominaal capaciteitsgetal.

Gebruik van resonantie op ontwerpniveau

Breedbandontkoppeling profiteert meestal van het verdelen van de capaciteit over meerdere waarden en pakketten, zodat hun SRF's zich verspreiden in plaats van zich op te stapelen.De plaatsings- en montagegeometrie beïnvloeden het effectieve SRF-gedrag rechtstreeks, zodat de fysieke nabijheid van de beoogde stroom-/aardlus de resultaten verandert, zelfs als de stuklijst hetzelfde blijft.In sommige netwerken kan het opzettelijk toevoegen van verlies (via een iets hoger ESR-onderdeel of een kleine serieweerstand) de impedantiecurve rustiger en gemakkelijker maken om mee te leven dan simpelweg meer capaciteit te stapelen.

Resonantietactieken (gegroepeerd):

• Spreid SRF's met meerdere waarden en kastgroottes
• Reduceer de montage-inductie door strakke plaatsing en korte lussen
• Voeg opzettelijke demping toe wanneer pieken of anti-resonantie optreden

ESR versus frequentie (verliesmechanismen die kunnen stabiliseren of destabiliseren)

ESR is geen vast getal;het verschuift met de frequentie, de diëlektrische formulering, de elektrodegeometrie en de temperatuur.Bij het schakelen van voedingen beïnvloedt ESR de rimpel en interageert met de lusstabiliteit op manieren die vaak naar voren komen tijdens validatie in een laat stadium, wanneer het vervangen van één condensator onverwacht de vorm van de uitgangsimpedantie kan veranderen.Veel teams leren, soms op de harde manier, dat de “laagste ESR die beschikbaar is” averechts kan werken: een extreem lage ESR kan de impedantieminima verdiepen en tegelijkertijd anti-resonantiepieken produceren wanneer meerdere condensatoren via vlakinductie koppelen.Aan de andere kant veroorzaakt te veel ESR rimpelvorming en verwarming.Een praktisch doel is een impedantieprofiel dat voorspelbaar blijft onder alle bedrijfsomstandigheden, zelfs als dat betekent dat er enig verlies moet worden geaccepteerd als het netwerk zich daardoor rustiger gedraagt.

Overwegingen bij het wisselen van regelaar

Het rimpelgedrag hangt af van de ESR bij de schakelfrequentie en de harmonischen ervan, dus dezelfde condensator kan er goed uitzien in DC-metingen, maar toch onder rimpelstroom presteren.Stabiliteitsmarges kunnen verschuiven omdat de impedantievorm van het uitgangsnetwerk de lusrespons beïnvloedt, vooral wanneer een regelaarontwerp impliciet een bepaalde ESR-omgeving verwacht.Thermisch gedrag volgt dissipatie (I²R), en kleine pakketten kunnen merkbaar warm worden onder rimpelstroom, wat verrassend kan aanvoelen tijdens het ter sprake brengen wanneer de elektrische cijfers er bescheiden uitzagen.

Op de regelaar gerichte effecten (gegroepeerd):

• Ripple: ESR-bijdrage bij de schakeltoon en harmonischen
• Stabiliteit: interactie tussen impedantie en vorm met de regellus
• Thermisch: I²R-verwarming en betrouwbaarheidsimpact onder rimpelstroom

Precisieniveaus (tolerantie is een uitgangspunt, niet het hele verhaal)

Keramische condensatoren gedragen zich over het algemeen niet met weerstandsprecisie.Veel voorkomende tolerantiewaarden zijn ±5%, ±10% en ±20%, waarbij wat realistisch beschikbaar is afhankelijk van de waarde, de behuizingsgrootte en het diëlektrisch systeem.Zelfs als de gedrukte tolerantie er geruststellend uitziet, wordt de ‘effectieve capaciteit’ in het circuit verder bepaald door temperatuur, DC-voorspanning, veroudering (voor bepaalde diëlektrica) en de meetfrequentie die wordt gebruikt om deze te karakteriseren.Voor circuits waarbij de capaciteitswaarde het gedrag rechtstreeks beïnvloedt, is het vaak emotioneel geruststellender en technisch veiliger om de tolerantie op het typeplaatje te behandelen als een sorteervenster en vervolgens de effectieve capaciteit te bevestigen onder de werkelijke gelijkspanning, temperatuur en frequentieomstandigheden die het circuit zal ervaren.

Waar tolerantie waarneembaar systeemgedrag stimuleert

Kleine capaciteitsverschuivingen kunnen zich vertalen in een zeer merkbare timingafwijking in RC-vertragingen en oscillatoren, wat vaak de eerste plaats is waar teams de pijn voelen.Bij analoge filters kan hoekfrequentiebeweging zich uiten in een verminderde bandbreedte, faserespons of ruisvorming die niet langer aan de verwachtingen voldoet.Bij detectie en op ladingen gebaseerde metingen kunnen capaciteitsveranderingen lijken op offset of ruis, waardoor kalibratie onstabiel aanvoelt, zelfs als de sensor zelf in orde is.

Tolerantiegevoelige toepassingen (gegroepeerd):

• RC-timing en oscillatoren: frequentie-/vertragingsfout door kleine verschuivingen
• Analoge filtering: hoekdrift en signaalvormende afwijking
• Op lading gebaseerde detectie: schijnbare ruis/offset en kalibratiedrift

Temperatuur- en DC-vooroordeleneffecten (veelvoorkomende bronnen van capaciteitskrimp)

Capaciteitsstabiliteit is sterk verbonden met de diëlektrische klasse.Keramiek met hoge permittiviteit, zoals X5R en X7R, levert een hoge capaciteit in een klein volume, maar hun effectieve capaciteit valt vaak onder DC-voorspanning, soms met een hoeveelheid die teams overrompelt tijdens de eerste keer opstarten.Het is een bekend ongemak: een “10 µF”-condensator kan zich veel kleiner gedragen bij bedrijfsspanning, waardoor de dynamiek van de regelaar verandert en de rimpel hoger wordt dan de simulaties hadden voorspeld als de bias-afhankelijkheid niet was gemodelleerd.Temperatuurverschuivingen moduleren de capaciteit verder, en het gecombineerde temperatuur-plus-bias-gedrag kan domineren wat het circuit feitelijk ervaart.Een selectieworkflow die de neiging heeft om goed te verouderen, is het evalueren van de capaciteit bij de beoogde gelijkspanning, het temperatuurbereik en de frequentieband en vervolgens beslissen of de resterende speelruimte overeenkomt met het comfortniveau van het ontwerp.

Praktische richtlijnen voor X5R/X7R

Het vertrouwen op de nominale capaciteit bij werkspanning leidt vaak tot optimistische resultaten, dus DC-bias-curven van leveranciers of directe metingen bieden doorgaans een rustiger technisch pad.Het verhogen van de spanningswaarde kan het DC-voorspanningsverlies verminderen, hoewel dit ten koste kan gaan van de omvang en de kosten op een manier die bij aankoop en lay-out zal opvallen.Wanneer capaciteitsstabiliteit de ontwerpvoorkeur is, worden diëlektrica met een lagere permittiviteit, zoals C0G/NP0, vaak gekozen, ook al is de haalbare capaciteit per volume lager.

X5R/X7R selectiebewegingen (gegroepeerd):

• Gebruik biascurven of metingen bij bedrijfsspanning
• Overweeg een hogere spanningswaarde om biasverlies te verminderen (met afwegingen tussen grootte en kosten)
• Gebruik C0G/NP0 wanneer stabiliteit zwaarder weegt dan de capaciteitsdichtheid

Lekstroom en isolatieweerstand (typische sterke prestaties, eindig in werkelijkheid)

Keramische condensatoren vertonen vaak een lage lekstroom en een hoge isolatieweerstand, wat energieopslag op korte termijn, bias hold en knooppunten met hoge impedantie ondersteunt.Toch is de lekkage niet nul, en wordt dit merkbaar bij producten met een ultralaag vermogen, precisie-integrators en circuits met lange houdtijd, waarbij het laadbudget emotioneel krap is en elke microversterker persoonlijk aanvoelt tijdens de vermogensanalyse.Lekkage heeft ook de neiging om op te schalen met de capaciteit en de bedrijfsomstandigheden, dus het vergroten van de capaciteit kan de lektolerantie stilletjes vergroten.Een geaarde benadering is om lekkage en IR te behandelen als parameters die moeten worden gevalideerd bij bedrijfsspanning en temperatuur, vooral wanneer het circuitgedrag afhangt van ladingsbehoud in plaats van onmiddellijke filtering.

Wanneer lekkage een beperking op systeemniveau wordt

In batterijgevoede stand-bymodi kan lekkage op microampèreschaal het slaapbudget domineren en anderszins zorgvuldige stroomvoorziening ondermijnen.In sample-and-hold-paden en integrators verschijnt lekkage als droop of offset die algoritmische fouten kan nabootsen.Bij sensoringangen met hoge impedantie kan lekkage de meetwaarden zo vervormen dat de schuld wordt toegeschreven aan externe ruis totdat de metingen de werkelijke bron isoleren.

Door lekkage veroorzaakte probleemgebieden (gegroepeerd):

• Stand-by batterijsystemen: slaapstroominflatie door microampèreverliezen
• Sample-and-hold/integrators: droop- en offsetgedrag
• Sensoringangen met hoge impedantie: leesvervorming wordt verkeerd toegeschreven aan ruis

Betrouwbaarheidsrisico's en praktische manieren om ze onder controle te houden

Door mechanische spanning veroorzaakte storingen

Keramische condensatoren zijn mechanisch stijf, en die stijfheid kan stilletjes tegen je werken als de printplaat moet buigen.In echte constructies komt flex naar voren op plaatsen waar mensen niet altijd aan denken totdat een storing het probleem opdringt: depanelisatie, het in elkaar zetten van de behuizing, het inbrengen van connectoren, het laden van de testarmatuur en zelfs het ‘gewoon nog een beetje steviger aandraaien’-moment tijdens het vastdraaien van de schroeven.Wanneer de plaat buigt, kan trekspanning worden overgebracht naar het condensatorlichaam, en het resultaat is vaak een reeks microscheuren die aanvankelijk onzichtbaar blijven, maar geleidelijk aan zichtbaar worden als verminderd elektrisch gedrag.

Deze scheuren kunnen de effectieve capaciteit langzaam verminderen, de lekkage vergroten of periodieke symptomen veroorzaken die tijdens het debuggen gekmakend inconsistent aanvoelen.Bij herhaalde thermische cycli kan een scheur in de loop van de tijd ook groter worden en, in de meest ernstige scenario's, uitgroeien tot een interne kortsluiting.

Grotere pakketten zijn doorgaans kwetsbaarder omdat ze een groter bordoppervlak bestrijken en buigzones overbruggen, maar de grootte alleen verklaart zelden het hele faalverhaal.Plaatsing en oriëntatie bepalen gewoonlijk of dezelfde condensatorwaarde comfortabel overleeft of de eerste zwakke schakel wordt.Bij veldonderzoeken en laboratoriumonderzoeken clusteren de mislukkingen vaak in vertrouwde buurten met hoge spanningen, waar de stress zich concentreert in plaats van zich verspreidt.

Foutclustering wordt vaak waargenomen in de buurt van:

• Montagegaten
• Bordranden
• Grote connectoren
• Paneelafscheidingslipjes

De dagelijkse winst op het gebied van betrouwbaarheid komt meestal voort uit het benaderen van mechanische belasting als een beheersbare ontwerpinput, en niet als iets om later op de fabrieksvloer ‘voorzichtig mee te zijn’.De praktische bedoeling is om te voorkomen dat de spanning van de plaat het keramische lichaam bereikt en om te voorkomen dat er crackstarters ontstaan ​​tijdens het solderen en nabewerken.

Typische faalmechanismen en hoe ze zich manifesteren

• PCB-buiging en plaatselijke spanning

Het buigen van PCB's kan subtiel zijn en toch schade veroorzaken.Zelfs een bescheiden doorbuiging kan een hoge plaatselijke spanning veroorzaken aan de uiteinden van de condensator, vooral in de buurt van de soldeerfilet waar de spanningsgradiënten het grootst zijn.Vaak ontstaan ​​daar microscheuren, en de stroomafwaartse effecten verschijnen vaak als elektrische ‘eigenaardigheden’ voordat ze ernstige mislukkingen worden.

Veelvoorkomende uitkomsten zijn onder meer:

- Capaciteitsverlies of drift (vaak het gemakkelijkst op te merken in filter- en timingcircuits)

- Hogere dissipatie en extra zelfopwarming onder rimpelstroom

- Onderbroken kortsluitingen die alleen verschijnen bij trillingen, schokken of temperatuurschommelingen

• Door solderen veroorzaakte spanning en thermische schokken

Oververhitting, ongelijkmatige verwarming of overmatige mechanische kracht tijdens het solderen kunnen thermische schokschade en restspanning achterlaten.Handmatig nabewerken is een frequente bron van latente storingen, omdat er gewoonlijk warmte aan de ene kant wordt toegevoerd terwijl de andere kant koeler blijft, waardoor er een temperatuurverschil ontstaat dat scheuren in de hand werkt.Wat dit vooral frustrerend maakt, is dat het onderdeel mogelijk de inspecties en basisbanktests doorstaat en later faalt als het product echte trillingen, temperatuurwisselingen of een lange bedrijfstijd waarneemt.

Maatregelen op bestuursniveau die stand houden in de productie

• Verminder de belasting bij het hanteren en monteren

Wanneer teams onder planningsdruk staan, is het gemakkelijk om kleine assemblageflexibiliteit als ‘normaal’ te accepteren, maar dat is vaak het punt waarop de levensduur van een MLCC stilletjes wordt ingekort.Praktijken die de directe krachtoverdracht naar componenten verminderen, werpen doorgaans vruchten af ​​omdat er minder intermitterende retouren zijn en er minder tijd verloren gaat door niet-reproduceerbare storingen.

Aanbevolen acties:

- Vermijd het uitoefenen van directe kracht op componenten tijdens het hanteren, sonderen, koppelen van connectoren of vastklemmen

- Gebruik depanelisatiemethoden die de flex beperken;scoren en klikken brengt vaak aanzienlijke buigingen met zich mee, terwijl routing of gecontroleerde armaturen doorgaans de spanning verminderen

• Optimaliseer plaatsing en oriëntatie tijdens PCB-ontwerp

Beslissingen over de indeling kunnen de druk op een onschadelijke manier verdelen of juist daar concentreren waar de MLCC’s het meest onder lijden.Crack-gerelateerde intermitterende fouten leiden vaak tot een zorgvuldige plaatsing en oriëntatie van de condensator, omdat deze veranderingen de stabiliteit kunnen verbeteren zonder de stuklijst te veranderen.

Richtlijnen voor plaatsing en oriëntatie:

- Plaats condensatoren uit de buurt van gebieden waar veel spanning wordt uitgeoefend, zoals bordranden, montagegaten, grote connectoren en paneellipjes

- Oriënteer MLCC's zo dat de lange as loodrecht staat op de primaire buigrichting om de trekspanning aan de uiteinden te verminderen

- Voeg uitsluitzones toe langs bekende buigpaden in plaats van te vertrouwen op “zorgvuldige montage” als enige beveiliging

• Minimaliseer soldeerstress en houd nabewerking onder controle

Door solderen en herwerken kunnen anders goede lay-outs nog steeds latente schade oplopen.Het doel is om de temperatuurgradiënten zacht te houden en mechanische verstoringen te voorkomen terwijl het soldeer zich in een kwetsbare halfvaste toestand bevindt.

Procesgerichte acties:

- Gebruik soldeerprofielen die gelijkmatig verwarmen en steile temperatuurgradiënten over het onderdeel vermijden

- Tijdens handmatig solderen of nabewerken moet u het gebied voorverwarmen om thermische schokken te verminderen en te voorkomen dat u het onderdeel wrikt, duwt of draait terwijl het soldeer niet volledig vloeibaar is

- Beperk herhaalde herbewerkingscycli, omdat elke passage cumulatieve stress toevoegt en de kans vergroot dat er een scheur ontstaat die pas later zichtbaar wordt

Een praktisch betrouwbaarheidsperspectief

Bij veel producten verbetert de mechanische robuustheid meer door lay-outdiscipline en assemblagebeperkingen dan door eenvoudigweg een MLCC van hogere kwaliteit te selecteren.Het omwisselen naar een “betere” condensator terwijl de boardflex ongeadresseerd blijft, verplaatst zich vaak alleen maar naar de plek waar het systeem faalt, in plaats van dat het gedrag verdwijnt.Teams die spanningsproblemen vroegtijdig identificeren, zien doorgaans de schoonste verbetering van de betrouwbaarheid met minimale verstoring van de kosten en planning.

Hoorbaar geluid (“fluiten”) en gevolgen op systeemniveau

Diëlektrische keramische condensatoren met een hoge K kunnen elektrische energie omzetten in fysieke beweging door middel van piëzo-elektrische en elektrostrictieve effecten.Als er wisselspanning aanwezig is, kan de condensator trillen.Als die trilling zich in de printplaat nestelt en de plaat resoneert in de hoorbare band, kan het product een toon uitzenden die gewoonlijk wordt omschreven als 'fluiten', 'zingen' of 'spoelgejank', ook al is er geen inductor verantwoordelijk.

Dit effect is op zichzelf meestal geen betrouwbaarheidsprobleem, maar kan uitmonden in een kwaliteits- en bruikbaarheidsprobleem.Bij producten die dicht bij mensen worden gebruikt, consumentenapparatuur, medische apparatuur en kantoorelektronica kan zelfs een zwakke toon als een defect worden ervaren.Het kan ook wijzen op bedrijfsomstandigheden met een hoge rimpelspanning of licht gedempte resonanties, die soms samengaan met andere systeemproblemen zoals EMI-gevoeligheid of marginale stabiliteit van de stroomrail.

Producten waarbij hoorbaar geluid vaak snel wordt opgemerkt:

- Consumentenapparaten die in stille ruimtes worden gebruikt

- Medische apparatuur die wordt gebruikt in de buurt van patiënten en artsen

- Kantoorelektronica in gedeelde werkplekken

Waarom het geluid merkbaar wordt

• Elektrische excitatie

Schakelregelaars en PWM-belastingen kunnen sterke AC-componenten over MLCC's plaatsen op de schakelfrequentie en de harmonischen ervan.Onder dezelfde elektrische aandrijving produceren hoge capaciteitswaarden en diëlektrica met een hoge K vaak meer mechanische spanning, waardoor trillingen gemakkelijker te activeren en moeilijker te negeren zijn.

Elektrische omstandigheden die gewoonlijk de excitatie verhogen:

- Schakelregelaarrimpel op de fundamentele schakelfrequentie

- Harmonische inhoud van snelle randen en PWM-gedrag

- Hoog-K diëlektrisch gebruik op knooppunten met aanzienlijke wisselspanning

• Mechanische versterking door de printplaat

De condensator kan de beweging verzorgen, maar de printplaat levert vaak het volume.Grote, dunne platen of slecht ondersteunde gebieden kunnen trillingen aanzienlijk resoneren en versterken. Daarom kunnen twee ontwerpen die dezelfde condensator gebruiken compleet verschillend klinken.

Mechanische factoren die gewoonlijk de akoestische output verhogen:

- Grote, dunne PCB-secties met lage demping

- Onvoldoende mechanische ondersteuning nabij het trillende gebied

- Resonante modi die in het meest gevoelige hoorbare bereik terechtkomen

Mitigatiestrategieën die de elektrische intentie behouden

• Verminder de elektrische aandrijving die trillingen veroorzaakt

Het verlagen van de AC-rimpel over de MLCC vermindert vaak direct de mechanische excitatie, wat meestal de schoonste oplossing is als deze beschikbaar is.In de praktijk kan dit inhouden dat het ontkoppelingsplan of het gedrag van de eindtrap moet worden aangepast, in plaats van de schuld te geven aan een enkele condensator.

Veelgebruikte benaderingen:

- Verminder de AC-rimpel door de ontkoppelingsverdeling te verbeteren, lokale bulkcapaciteit toe te voegen of waar nodig de compensatie van de regelaar aan te passen

- Gebruik meerdere kleinere condensatoren parallel om de rimpel te verminderen en de mechanische excitatie over onderdelen en locaties te verspreiden

• Pas de componentkeuzes aan wanneer ruis een productprobleem wordt

Wanneer hoorbare ruis de perceptie van de klant beïnvloedt, kunnen selectiewijzigingen helpen, vooral op knooppunten met hoge wisselspanning.De handel gaat vaak over het balanceren van elektrische prestaties, grootte en de waarschijnlijkheid van geluidsgeneratie.

Component-selectie opties:

- Gebruik lagere piëzo-elektrische diëlektrica of alternatieve condensatortypen waar dit acceptabel is op posities met hoge wisselspanning (bijvoorbeeld rails in de buurt van schakelknooppunten)

- Selecteer pakketten en montagestijlen die mechanische koppeling verminderen, terwijl u erkent dat PCB-resonantie vaak het uiteindelijke hoorbare resultaat domineert

• Voeg demping toe aan het mechanische systeem

Als het bord als een luidspreker fungeert, kan het veranderen van het mechanische systeem effectiever zijn dan het herhaaldelijk verwisselen van onderdelen.Het doel is om resonanties weg te halen van de hoorbare band of de trillingsamplitude te verminderen waar het bord ‘graag’ beweegt.

Mechanische tactieken:

- Verhoog de lokale PCB-stijfheid of voeg ondersteuning toe in de buurt van het luidruchtige gebied om de resonantie buiten het hoorbare bereik te brengen

- Pas de plaatsing aan om te voorkomen dat condensatoren zich op trillingsantinodes bevinden, waar beweging (en dus geluid) kan pieken

Hoorbare ruis kan het beste worden behandeld als een elektromechanische interactie in plaats van als een vreemde componentspecifieke anomalie.Wanneer de condensatorkeuze, de vermogenstopologie en het mechanische gedrag van de PCB samen worden geëvalueerd, wordt het ‘fluiten’ meestal iets dat je kunt reproduceren, meten en afstemmen, in plaats van een periodieke klacht die alleen op het slechtst mogelijke moment optreedt.

Conclusie

Keramische condensatoren combineren een klein formaat, een grote beschikbaarheid van capaciteit, lage kosten en sterke hoogfrequente prestaties, waardoor ze essentieel zijn in vermogens-, analoge, RF- en digitale elektronica.Hun werkelijke gedrag wordt bepaald door bedrijfsomstandigheden zoals frequentie, DC-voorspanning, temperatuur, rimpelstroom, PCB-indeling en mechanische spanning, wat betekent dat een juiste selectie meer inhoudt dan het kiezen van een nominale capaciteitswaarde.Het begrijpen van de MLCC-structuur, het diëlektrisch gedrag, de impedantiekarakteristieken, ESR, resonantie en betrouwbaarheidsrisico's helpt bij het produceren van stabielere en betrouwbaardere circuitontwerpen.Zorgvuldige selectie van condensatoren, correcte PCB-plaatsing, juiste spanningsvermindering en gecontroleerde mechanische bediening dragen allemaal bij aan verbeterde elektrische prestaties en een langere levensduur in praktische elektronische systemen.

Veelgestelde vragen [FAQ]

1. Waarom kan de effectieve capaciteit van een MLCC veel lager worden dan de nominale waarde in echte circuits?

De effectieve capaciteit van een MLCC kan afnemen omdat keramische diëlektrica worden beïnvloed door DC-voorspanning, temperatuur en frequentie.Diëlektrica van klasse II met hoge capaciteit, zoals X5R en X7R, verliezen vaak capaciteit wanneer de bedrijfsspanning toeneemt.Dit betekent dat een condensator die is gemarkeerd als 10 µF zich als een veel kleinere waarde kan gedragen als deze eenmaal in een echt circuit is geïnstalleerd.

2. Hoe beïnvloeden ESR en ESL de prestaties van keramische condensatoren bij hoge frequenties?

Equivalent Series Resistance (ESR) en Equivalent Series Inductance (ESL) hebben een sterke invloed op hoe een keramische condensator zich gedraagt ​​bij hogere frequenties.ESR beïnvloedt rimpelverlies en demping, terwijl ESL bepaalt wanneer de condensator inductief gaat werken in plaats van capacitief.Slechte plaatsing of lange PCB-sporen kunnen deze effecten vergroten en de filterprestaties verminderen.

3. Waarom is de plaatsing van condensatoren soms belangrijker dan de capaciteitswaarde zelf?

Plaatsing heeft rechtstreeks invloed op de lusinductie en het impedantiegedrag.Een kleinere condensator die heel dicht bij een belasting wordt geplaatst, kan beter presteren dan een grotere condensator die zich verder weg bevindt, omdat het kortere elektrische pad de inductieve effecten vermindert.Dit is vooral belangrijk bij snelle digitale toepassingen en vermogensontkoppelingstoepassingen.

4. Hoe beïnvloedt het diëlektrische type de stabiliteit en betrouwbaarheid van de keramische condensator?

Verschillende diëlektrische materialen zorgen voor verschillend elektrisch gedrag.Stabiele diëlektrica zoals C0G/NP0 behouden een consistente capaciteit bij temperatuur- en spanningsveranderingen, terwijl diëlektrica met hoge capaciteit zoals X7R of Y5V aanzienlijk kunnen variëren afhankelijk van de bias en temperatuur.Het kiezen van het juiste diëlektricum hangt af van het feit of stabiliteit of capaciteitsdichtheid belangrijker is in de toepassing.

5. Waarom zijn MLCC's kwetsbaar voor mechanisch kraken op PCB's?

MLCC's zijn mechanisch stijf, zodat PCB-buig- en montagespanning spanning rechtstreeks op het keramische lichaam kan overbrengen.Er ontstaan ​​vaak scheuren in de buurt van soldeerverbindingen wanneer platen buigen tijdens depanelisatie, het inbrengen van connectoren of montage.Deze scheuren kunnen later capaciteitsdrift, lekkage of kortsluiting veroorzaken.

6. Welke invloed heeft de zelfresonante frequentie op de werking van de keramische condensatoren?

Elke keramische condensator heeft een zelfresonante frequentie waarbij capacitieve en inductieve reactantie gelijk worden.Op dit punt bereikt de impedantie zijn minimum.Boven die frequentie begint de condensator zich meer als een inductor te gedragen, waardoor het vermogen om ruis effectief te filteren kan afnemen.

7. Waarom gebruiken ingenieurs vaak meerdere keramische condensatoren parallel in plaats van één grote condensator?

Het parallel gebruiken van meerdere condensatoren helpt de stroom te verdelen, de ESR te verlagen en de transiënte respons over verschillende frequentiebereiken te verbeteren.Het verspreidt ook zelfresonante frequenties, waardoor een effectievere breedbandontkoppeling ontstaat en de algehele stroomstabiliteit wordt verbeterd.

8. Hoe kunnen keramische condensatoren hoorbaar geluid produceren in elektronische systemen?

Sommige keramische condensatoren trillen vanwege piëzo-elektrische en elektrostrictieve effecten in diëlektrische materialen met een hoge K.Wanneer schakelende regelaars of PWM-signalen wisselspanning toepassen, kunnen deze trillingen worden overgebracht naar de printplaat en hoorbare geluiden creëren, zoals fluiten of zoemen.

9. Waarom is spanningsderating belangrijk bij het selecteren van keramische condensatoren?

Spanningsderating verbetert de betrouwbaarheid en vermindert capaciteitsverlies onder DC-voorspanning.Het gebruik van een condensator die ruim onder de maximale spanning ligt, verlaagt de elektrische veldspanning in het diëlektricum, waardoor de capaciteit stabieler blijft en het risico op degradatie op de lange termijn wordt verminderd.

10. Hoe verbeteren doorvoercondensatoren de EMI-onderdrukking in vergelijking met standaard bypass-condensatoren?

Doorvoercondensatoren filteren ruis door geleiders rechtstreeks door het condensatorlichaam te leiden, waardoor hoogfrequente interferentie aan de grenzen van de behuizing en connectorinterfaces kan worden onderdrukt.Dit maakt EMI-controle effectiever dan alleen te vertrouwen op standaard bypass-condensatoren die dieper in het circuit zijn geplaatst.
