Complete FIFO Gids: Werkingsprincipe en Ontwerptechnieken

FIFO (First In, First Out) is een buffer techniek die wordt gebruikt in digitale systemen om gegevens op te slaan en te verplaatsen in dezelfde volgorde als waarin deze zijn ontvangen. Het helpt bij het beheren van gegevensstroom tussen hardwareblokken die op verschillende snelheden of klokdomeinen werken, waardoor het een essentieel onderdeel is in FPGA, ASIC, communicatie- en gegevensverwerkingsapplicaties. Dit artikel legt de werkingsprincipes van FIFO, structuren, statussignalen, methoden voor klok-domein overstijging, implementatietechnieken en praktische toepassingen uit.

Catalogus

Wat Is FIFO?

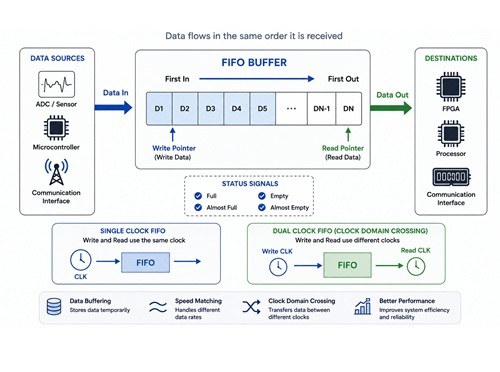

Hoe FIFO Werkt

FIFO (First In, First Out) is een methode voor gegevensopslag waarbij de eerste gegevens die in een buffer worden geschreven, ook de eerste gegevens zijn die eruit worden gelezen. Het werkingsprincipe lijkt op een wachtrij. Gegevens komen in een specifieke volgorde de buffer binnen en blijven opgeslagen totdat ze worden gelezen. De oudste gegevens verlaten altijd als eerste de buffer, terwijl nieuwere gegevens erachter wachten.

In FPGA- en ASIC-systemen wordt FIFO vaak gebruikt als een tijdelijke opslagruimte tussen circuitelementen die gegevens genereren en circuitelementen die gegevens verbruiken. In plaats van gegevens rechtstreeks van het ene blok naar het andere te verzenden, worden binnenkomende gegevens eerst in de FIFO opgeslagen. Het ontvangende circuit leest vervolgens de opgeslagen gegevens wanneer het klaar is. Deze aanpak helpt een continue en betrouwbare gegevensstroom te behouden.

In tegenstelling tot gewone geheugens vereist FIFO geen externe adreslijnen om opslaglocaties te selecteren. Tijdens een schrijfoperatie worden binnenkomende gegevens automatisch geplaatst in de volgende beschikbare locatie in de buffer. Tijdens een leesoperatie worden de oudste opgeslagen gegevens automatisch opgehaald en naar de uitgang verzonden.

Dit proces wordt beheerd door interne schrijf- en leeswijzers. Wanneer nieuwe gegevens worden geschreven, beweegt de schrijfpointer naar de volgende opslaglocatie. Wanneer gegevens worden gelezen, gaat de leespointer naar het volgende beschikbare item. Omdat deze aanwijzers automatisch werken, vereist FIFO minder controle logica dan conventioneel geheugen.

De afweging is dat gegevens alleen sequentieel kunnen worden benaderd. In tegenstelling tot RAM kan FIFO niet rechtstreeks toegang krijgen tot een specifieke opslaglocatie. Iedere leesoperatie volgt de exacte volgorde waarin de gegevens oorspronkelijk zijn geschreven.

Waarom FIFO Wordt Gebruikt in Digitale Systemen

FIFO wordt veel gebruikt wanneer verschillende delen van een systeem op verschillende snelheden functioneren. In veel toepassingen genereert één apparaat continu gegevens terwijl een ander apparaat deze gegevens met een lagere snelheid verwerkt of verzendt. Zonder tijdelijke opslag kan binnenkomende gegevens sneller aankomen dan ze verwerkt kunnen worden, wat leidt tot gegevensverlies.

Bijvoorbeeld, een analoog-naar-digitaal converter (ADC) kan continu digitale samples genereren terwijl een processor, PCI-bus of communicatie-interface die samples met een andere snelheid verwerkt. Een FIFO fungeert als een tussenbuffer die binnenkomende gegevens opslaat en vrijgeeft zodra het ontvangende circuit er klaar voor is. Dit maakt het beide zijden van het systeem mogelijk om onafhankelijk te functioneren zonder informatie te verliezen.

FIFO kan ook gegevensbreedte-mismatches tussen apparaten oplossen. In sommige systemen kan een apparaat 8-bits gegevens uitvoeren terwijl een ander 16-bits gegevens verwacht. Directe communicatie kan extra conversielogica vereisen om de gegevens te reorganiseren.

Een FIFO kan dit proces vereenvoudigen door de binnenkomende gegevens tijdelijk op te slaan en deze in een formaat weer te geven dat overeenkomt met het ontvangende apparaat. Deze mogelijkheid helpt verschillende hardwareblokken efficiënt gegevens uit te wisselen terwijl de interfacecomplexiteit wordt verminderd.

Typen FIFO

FIFO-structuren worden over het algemeen verdeeld in synchrone FIFO en asynchrone FIFO.

Een synchrone FIFO gebruikt een enkel kloksignaal voor zowel lees- als schrijfoperaties. Omdat alle activiteiten onder dezelfde klokbron plaatsvinden, zijn timingrelaties gemakkelijker te beheren en te verifiëren. Synchrone FIFO's worden vaak gebruikt wanneer gegevens binnen een enkel klokdomein blijven.

Een asynchrone FIFO gebruikt aparte klokken voor schrijven en lezen. Gegevens kunnen de FIFO binnenkomen met een frequentie en met een andere frequentie verlaten. Aangezien de twee klokken onafhankelijk van elkaar werken, worden asynchrone FIFO's veel gebruikt voor het overdragen van gegevens tussen verschillende klokdomeinen.

Deze mogelijkheid is bijzonder belangrijk in FPGA-systemen, waar processors, communicatie-interfaces, geheugencollectoren en randapparaten vaak op verschillende frequenties werken.

FIFO-statussignalen en bufferbeheer

Betrouwbare FIFO-operatie hangt af van het weten hoeveel gegevens momenteel in de buffer zijn opgeslagen. Als nieuwe gegevens blijven binnenkomen nadat de FIFO de capaciteit heeft bereikt, kunnen geldige informatie worden overschreven. Evenzo leidt het proberen te lezen van gegevens uit een lege FIFO tot ongeldige resultaten.

Om deze voorwaarden te voorkomen, maken FIFO-ontwerpen gebruik van verschillende statussignalen.

De volle vlag geeft aan dat alle beschikbare opslaglocaties bezet zijn en er geen aanvullende gegevens kunnen worden geschreven. De lege vlag geeft aan dat er geen geldige gegevens meer beschikbaar zijn voor lezen.

Veel FIFO-implementaties bieden ook indicatoren voor bijna vol en bijna leeg. Deze signalen fungeren als vroege waarschuwingen voordat de FIFO een volledig volle of volledig lege toestand bereikt. De besturinglogica kan deze signalen gebruiken om gegevensoverdrachten te vertragen, te stoppen of aan te passen voordat er een overflow of underflow optreedt.

Omdat deze statusindicatoren rechtstreeks invloed hebben op de gegevensintegriteit en de betrouwbaarheid van het systeem, zijn ze een essentieel onderdeel van het FIFO-ontwerp.

FIFO-structuren en hun verschillen

Belangrijkste FIFO-structuren

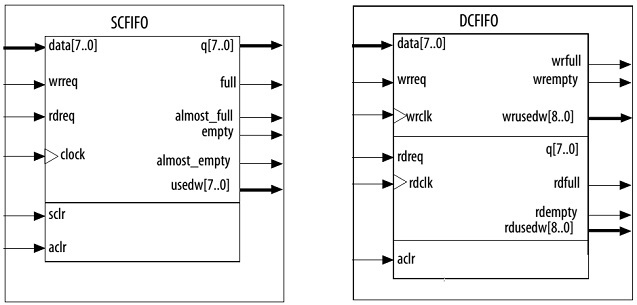

FIFO-structuren worden over het algemeen verdeeld in Single Clock FIFO (SCFIFO) en Dual Clock FIFO (DCFIFO). Deze structuren zijn ontworpen om verschillende klokrelaties en gegevensoverdrachten te ondersteunen.

De meest voorkomende FIFO-structuren zijn:

• SCFIFO (Single Clock FIFO)

• DCFIFO (Dual Clock FIFO)

• DCFIFO Gemengde Breedtes (Dual Clock FIFO met verschillende lees- en schrijfgegevensbreedtes)

In de meeste FPGA-documentatie worden standaard dual-clock FIFO's en gemengde breedte dual-clock FIFO's beide geclassificeerd als dual-clock FIFO's tenzij een onderscheid nodig is.

De keuze voor een FIFO-structuur hangt voornamelijk af van hoe gegevens de buffer binnenkomen en verlaten. De relatie tussen de schrijfklok en de leesklok is doorgaans de belangrijkste factor bij het kiezen van de juiste FIFO-architectuur.

Single Clock FIFO (SCFIFO)

Een Single Clock FIFO gebruikt één kloksignaal om zowel schrijf- als leesoperaties te besturen. Omdat beide processen binnen hetzelfde klokdomein werken, is tijdscontrole relatief eenvoudig en worden synchronisatieproblemen geminimaliseerd.

Wanneer geldige gegevens op de FIFO-invoer aankomen en een schrijfverzoek wordt aangegeven, worden de gegevens opgeslagen op de volgende beschikbare geheugenslocatie aan de actieve klokrand. Naarmate er meer gegevens binnenkomen, blijft de schrijfpointer naar voren bewegen door het FIFO-opslaggebied.

Wanneer een leesverzoek wordt aangegeven, haalt de FIFO de oudste opgeslagen gegevens op en plaatst deze op de uitgang. De leespointer gaat daarna naar de volgende opgeslagen locatie. Deze voortdurende beweging van de lees- en schrijfpunten zorgt ervoor dat gegevens in de juiste volgorde door de FIFO stromen.

Single-clock FIFO's bieden ook verschillende statussignalen die helpen bij het bewaken van de buffercondities. De volle vlag geeft aan dat alle opslagslocaties bezet zijn en dat aanvullende schrijfacties moeten worden gestopt. De bijna volle vlag waarschuwt dat de FIFO de capaciteit nadert.

De lege vlag geeft aan dat er geen geldige gegevens meer in de buffer zijn, terwijl de bijna lege vlag waarschuwt dat er slechts een kleine hoeveelheid gegevens overblijft. Veel implementaties bevatten ook een gebruikte-woordenteller, die aangeeft hoeveel gegevens momenteel in de FIFO zijn opgeslagen.

Deze indicatoren stellen de omliggende logica in staat om veilige lees- en schrijfbeslissingen te nemen terwijl de betrouwbare FIFO-operatie wordt behouden.

Dual Clock FIFO (DCFIFO)

Een Dual Clock FIFO gebruikt aparte klokken voor schrijf- en leesoperaties. De schrijfzijd werkt binnen één klokdomein, terwijl de leeszijde binnen een ander werkt.

Binnenkomende gegevens worden in de FIFO geschreven met de schrijfklok. Eenmaal opgeslagen, blijven de gegevens binnen de buffer totdat de leeszijde deze ophaalt met behulp van de leesklok. Omdat de twee klokken onafhankelijk zijn, kan de FIFO veilig gegevens overdragen tussen verschillende klokdomeinen.

Deze mogelijkheid maakt dual-clock FIFO's tot een van de meest voorkomende oplossingen voor klokdomeinoverschrijding in FPGA-systemen.

Om betrouwbare werking te ondersteunen, bieden dual-clock FIFO's statussignalen voor beide zijden van de interface. De schrijfszijde gebruikt doorgaans signalen zoals wrfull en wrempty om de voorwaarden van de schrijfbuffer aan te geven. De leeszijde gebruikt doorgaans rdfull en rdempty om de beschikbaarheid van gegevens voor lezen aan te geven.

Gescheiden tellers worden ook vaak aangeboden zodat elk klokdomein de hoeveelheid opgeslagen gegevens onafhankelijk kan monitoren. Deze indicatoren stellen beide zijden van de FIFO in staat om beslissingen te nemen zonder elkaar te verstoren.

Gemengde-Width Dual Clock FIFO

Sommige toepassingen vereisen verschillende gegevensbreedtes aan de schrijfszijde en leeszijde van de FIFO. In deze situaties kan een Gemengde-Width Dual Clock FIFO worden gebruikt.

Bijvoorbeeld, gegevens kunnen in de FIFO worden geschreven als 16-bits woorden maar worden uitgelezen als 8-bits woorden. De FIFO reorganiseert automatisch de opgeslagen informatie en voert de vereiste breedteconversie uit, terwijl de oorspronkelijke gegevensvolgorde behouden blijft.

Deze functie is nuttig bij het verbinden van apparaten die verschillende busbreedtes gebruiken. In plaats van aparte conversiecircuitry toe te voegen, beheert de FIFO de breedte-adaptatie intern.

Wanneer elke FIFO-structuur te gebruiken

Een Single Clock FIFO wordt over het algemeen gebruikt wanneer zowel lezen als schrijven plaatsvinden binnen hetzelfde klokdomein. De eenvoudigere architectuur maakt timinganalyse en implementatie gemakkelijker.

Een Dual Clock FIFO heeft de voorkeur wanneer gegevens tussen onafhankelijke klokdomeinen moeten bewegen. Het biedt betrouwbare klokdomeinovergangen en helpt synchronisatieproblemen te voorkomen.

Wanneer zowel klokdomeinovergangen als gegevensbreedteconversie vereist zijn, biedt een Gemengde-Width Dual Clock FIFO een efficiënte oplossing door beide functies binnen een enkele FIFO-structuur te combineren.

FIFO-functies in verschillende structuren

Waarom FIFO belangrijk is in digitale systemen

FIFO fungeert als een tijdelijke opslagruimte tussen verschillende delen van een digitaal systeem. In veel toepassingen arriveren en verlaten gegevens niet precies met dezelfde snelheid. Eén apparaat kan continu gegevens genereren, terwijl een ander apparaat die gegevens misschien langzamer verwerkt of verzendt. Zonder een buffer ertussen kan binnenkomende data sneller accumuleren dan het kan worden verwerkt, wat kan leiden tot gegevensverlies.

Een FIFO lost dit probleem op door gegevens op te slaan zodra ze aankomen en deze vrij te geven wanneer de ontvangende schakeling er klaar voor is. Dit creëert een soepelere informatiestroom en stelt verschillende delen van het systeem in staat om efficiënter te functioneren zonder perfecte timingcoördinatie te vereisen.

Naast eenvoudige buffering helpt FIFO ook de algehele systeemprestaties te verbeteren. Door gegevens tijdelijk te verzamelen voordat ze worden overgedragen, vermindert FIFO het aantal busaccessoperaties en minimaliseert onnodige communicatie-overhead. Dit stelt systeembronnen in staat om efficiënter te worden gebruikt.

FIFO kan ook de werklast van de processor verminderen. In plaats van de CPU te dwingen elke individuele gegevensoverdracht af te handelen, kunnen gegevens in de FIFO worden verzameld en in grotere blokken worden verwerkt. Deze aanpak verbetert de efficiëntie en maakt processorbronnen vrij voor andere taken.

Een ander belangrijk voordeel is ondersteuning voor Direct Memory Access (DMA) operaties. In hogesnelheidssystemen stelt DMA gegevens in staat om direct tussen randapparatuur en geheugen te bewegen zonder constante betrokkenheid van de CPU. FIFO biedt de tijdelijke opslag die nodig is om deze overgangen te ondersteunen en een continue gegevensstroom te behouden.

Zonder FIFO-buffering en DMA-ondersteuning kan de processor een aanzienlijk deel van de tijd besteden aan het beheren van gegevensbeweging, wat de algehele systeemprestaties kan verminderen en het risico van transmissiebelemmeringen kan verhogen.

Single Clock FIFO

Een Single Clock FIFO wordt typisch gebruikt wanneer zowel de schrijfoperatie als de leeseenheid worden gecontroleerd door hetzelfde kloksignaal. Omdat beide zijden van de FIFO binnen hetzelfde klokdomein werken, is het beheer van timing eenvoudiger en zijn synchronisatieproblemen gemakkelijker te vermijden.

Een veelvoorkomende toepassing is het verwerven van sensorgegevens. In veel systemen kan een sensor gegevens genereren veel sneller dan de communicatie-interface die verantwoordelijk is voor het verzenden van die gegevens naar een ander apparaat.

Bijvoorbeeld, een FPGA kan gegevens van een sensor verzamelen via een hoge-snelheid SPI-interface. Elke sensorsteekproef arriveert snel en moet onmiddellijk worden opgeslagen om informatieverlies te voorkomen. Tegelijkertijd moet de verzamelde data mogelijk worden verzonden via een UART-interface die op een veel lagere baudrate werkt.

Terwijl sensorgegevens de FPGA binnenkomen, worden ze rechtstreeks in de FIFO geschreven. De opgeslagen gegevens wachten vervolgens binnen de buffer terwijl de UART deze geleidelijk op zijn eigen snelheid verzendt. Terwijl gegevens de FIFO verlaten, blijven nieuwe sensorsteekproeven de buffer binnenkomen. Dit continue schrijf- en leesproces stelt beide zijden van het systeem in staat om bij verschillende datasnelheden te opereren terwijl ze gesynchroniseerd blijven door dezelfde klokbron.

Door tijdelijke snelheidsverschillen tussen dataverzameling en datatransmissie te absorberen, helpt een enkele klok FIFO een stabiele gegevensstroom te behouden en voorkomt het gegevensverlies.

Dubbele Klok FIFO

Een Dubbele Klok FIFO is ontworpen voor systemen waarin de schrijfzijde en leeszijde met verschillende kloksignalen werken. Deze situatie is gebruikelijk in FPGA-ontwerpen omdat veel functionele blokken op verschillende frequenties en timingvereisten draaien.

Wanneer gegevens van het ene klokdomein naar het andere verhuizen, kunnen directe verbindingen synchronisatieproblemen veroorzaken. Gegevens kunnen te vroeg, te laat of tijdens onbetrouwbare timingvensters aankomen, wat leidt tot onbetrouwbare werking.

Een dubbele klok FIFO biedt een veilige grens tussen de twee klokdomeinen. Binnenkomende gegevens worden in de FIFO geschreven met behulp van de bronklok. Eenmaal opgeslagen, blijven de gegevens in de buffer totdat de bestemmingszijde deze leest met zijn eigen klok. De FIFO beheert intern het overdrachtsproces zodat beide klokdomeinen onafhankelijk kunnen werken.

Een videoverwerkingssysteem biedt een goed voorbeeld. Een camera kan afbeeldingsgegevens vastleggen met een bepaalde kloksnelheid, terwijl een VGA-controller afbeeldingsgegevens uitvoert met een andere kloksnelheid. Terwijl afbeeldingsgegevens door de camera worden gegenereerd, worden ze continu in de FIFO geschreven. De VGA-controller leest vervolgens de opgeslagen afbeeldingsgegevens tegen de snelheid die nodig is voor weergave-uitvoer.

Omdat de schrijfklok en leesklok volledig onafhankelijk zijn, fungeert de FIFO als een brug tussen de twee tijdsystemen. Hierdoor kunnen afbeeldingsgegevens betrouwbaar van de camera-interface naar de weergave-interface bewegen zonder synchronisatiefouten.

Om deze reden worden dubbele klok FIFO's op grote schaal gebruikt voor klokdomeinoversteken, dataoverdracht met hoge snelheid, videoverwerkingssysteem, communicatie-interfaces en andere toepassingen waarbij gegevens tussen onafhankelijke timingomgevingen moeten bewegen.

Hoe FIFO te gebruiken in Altera FPGA

Veelvoorkomende Methoden voor het Implementeren van FIFO

Altera FPGA-apparaten bieden verschillende manieren om FIFO-functionaliteit te implementeren. De beste methode hangt af van de ontwerpvereisten, de ontwikkelingsplanning en het niveau van aanpassing dat nodig is.

In de meeste projecten is het doel hetzelfde. Een FIFO moet tussen twee functionele blokken worden toegevoegd zodat gegevens tijdelijk kunnen worden opgeslagen, betrouwbaar kunnen worden overgedragen en met de vereiste snelheid kunnen worden verwerkt. Het verschil zit in hoe de FIFO wordt gemaakt en geïntegreerd in het FPGA-ontwerp.

Drie veelgebruikte implementatiemethoden worden vaak gebruikt in de ontwikkeling van Altera FPGA.

Een Aangepaste FIFO Maken met RTL-code

De eerste methode is om een FIFO rechtstreeks te bouwen met RTL (Register Transfer Level) code.

Bij deze benadering creëert de ontwerper de complete FIFO-structuur, inclusief de geheugarray, leespointer, schrijfpointer, logica voor volle detectie, logica voor lege detectie en de besturingscircuits. Elk onderdeel van de FIFO-operatie wordt handmatig gedefinieerd binnen de HDL-code.

Deze methode biedt het hoogste niveau van flexibiliteit. FIFO-diepte, databreedte, statusvlaggen en besturingsgedrag kunnen allemaal worden aangepast om aan specifieke toepassingsvereisten te voldoen. Extra functies kunnen ook worden toegevoegd als standaard FIFO-implementaties niet de vereiste functionaliteit bieden.

Het ontwikkelen van een FIFO vanaf de grond vereist echter een goed begrip van de FIFO-architectuur, timinganalyse en FPGA-ontwerptechnieken. Er is ook meer verificatie en testing nodig om betrouwbare werking onder alle omstandigheden te waarborgen.

Om deze reden is de ontwikkeling van aangepaste FIFO's meestal gereserveerd voor toepassingen die gespecialiseerde functies of unieke prestatie-eisen vereisen.

Gebruik van Open-Source of Derde-Partij FIFO IP Kernen

De tweede methode is om een open-source of derde partij FIFO IP-kern te gebruiken.

In plaats van de FIFO vanaf het begin te ontwerpen, wordt een bestaande FIFO-module in het project geïmporteerd en verbonden met de omringende logica. Omdat de sourcecode vaak beschikbaar is, kan het ontwerp nog steeds worden aangepast wanneer extra functies of aanpassingen nodig zijn.

Deze benadering kan de ontwikkelingstijd aanzienlijk verkorten. Veel van de FIFO-architectuur is al gemaakt, getest en gevalideerd, waardoor ontwerpers zich kunnen concentreren op systeemintegratie in plaats van op low-level FIFO-ontwikkeling.

Wanneer projectvereisten iets verschillen van het standaard FIFO-gedrag, kan de sourcecode worden bewerkt om de gewenste functionaliteit te ondersteunen, terwijl nog steeds de inspanning wordt vermeden die nodig zou zijn om een volledig nieuw FIFO-ontwerp te maken.

Gebruik van de Quartus II FIFO IP Kern

De meest gebruikelijke methode is het gebruik van de FIFO IP-kernen die door de Quartus II-software worden geleverd.

Quartus II bevat ingebouwde FIFO-generatoren waarmee FIFO-structuren kunnen worden gemaakt via een grafische configuratie-interface. In plaats van handmatig FIFO-logica te schrijven, selecteert de ontwerper de vereiste parameters en laat de software automatisch de implementatie genereren.

Tijdens de configuratie kunnen verschillende belangrijke instellingen worden gedefinieerd. Deze omvatten:

• FIFO-type (enkele klok of dubbele klok)

• Gegevensbreedte

• FIFO-diepte

• Geheugenimplementatie-opties

• Volle en lege status signalen

• Bijna volle en bijna lege drempels

• Lees- en schrijfklokinstellingen

Nadat de parameters zijn geselecteerd, genereert Quartus II de FIFO-bestanden en ondersteunende logica die nodig zijn voor het FPGA-ontwerp.

FIFO-generatie en optimalisatie

Zodra de FIFO-configuratie is voltooid, maakt Quartus II automatisch een geoptimaliseerde implementatie voor het geselecteerde Altera FPGA-apparaat.

De gegenereerde FIFO kan vervolgens direct worden aangesloten op de omringende logica. Binnenkomende gegevens zijn verbonden met de schrijfinterface, uitgaande gegevens zijn verbonden met de lezing

Omdat het gegenereerde ontwerp is geoptimaliseerd voor de doel-FPGA-architectuur, is het gebruik van middelen doorgaans efficiënter dan veel handmatig ontwikkelde implementaties. De ontwikkelingstijd wordt ook verkort omdat veel van het ontwerp-, verificatie- en optimalisatiewerk automatisch door de software wordt afgehandeld.

Voor de meeste FPGA-projecten biedt de Quartus II FIFO IP-kern de snelste en eenvoudigste manier om betrouwbare FIFO-functionaliteit te implementeren terwijl een efficiënte benutting van FPGA-bronnen wordt behouden.

Conclusie

FIFO biedt een eenvoudige en betrouwbare manier om gegevens te bufferen, overdrachtssnelheden te matchen en communicatie tussen verschillende systeemcomponenten te ondersteunen. Door FIFO-architecturen, status signalen, synchrone en asynchrone werking en implementatiemethoden te begrijpen, kunnen ontwerpers de gegevensintegriteit verbeteren, overflow- en onderloopcondities voorkomen en efficiëntere digitale systemen bouwen.

Veelgestelde Vragen [FAQ]

1. Waarom zijn FIFO-buffers essentieel wanneer verschillende delen van een digitaal systeem op verschillende snelheden werken?

FIFO-buffers fungeren als tijdelijke opslag tussen gegevensproducerende en gegevensconsumerende circuiten. Wanneer één apparaat gegevens sneller genereert dan een ander kan verwerken, slaat de FIFO binnenkomende informatie op en geeft deze vrij wanneer het ontvangende apparaat gereed is. Dit voorkomt gegevensverlies, verbetert de systeembetrouwbaarheid en stelt beide circuits in staat om onafhankelijk te werken zonder perfecte snelheidsmatching te vereisen.

2. Waarom worden asynchrone FIFO's veel gebruikt voor klokdomein-oversteken in FPGA-ontwerpen?

Asynchrone FIFO's gebruiken aparte klokken voor schrijf- en leesbewerkingen, waardoor gegevens veilig tussen onafhankelijke klokdomeinen kunnen bewegen. Dit voorkomt timing- en synchronisatieproblemen die kunnen optreden wanneer signalen rechtstreeks tussen circuits met verschillende frequenties worden overgedragen. Als gevolg hiervan worden asynchrone FIFO's vaak gebruikt in communicatieinterfaces, videosystemen, processors en geheugencontrollers.

3. Hoe helpen FIFO-statussignalen overflow- en onderloopcondities te voorkomen?

FIFO-statussignalen bieden realtime-informatie over het gebruik van de buffer. Volle en bijna volle vlaggen waarschuwen wanneer de opslagruimte opraken, terwijl lege en bijna lege vlaggen aangeven wanneer er weinig of geen gegevens beschikbaar zijn. Deze signalen stellen de controle logica in staat om gegevensoverdrachten aan te passen voordat er fouten optreden, wat helpt om de gegevensintegriteit en een stabiele systeemwerking te handhaven.

4. Waarom worden dubbele klok FIFO's vaak gebruikt in videobewerkingssystemen?

Videosystemen omvatten vaak apparaten die opereren op verschillende klokfrequenties, zoals camera's en displaycontrollers. Een dubbele klok FIFO slaat binnenkomende afbeeldingsgegevens op met behulp van de ene klok en laat deze lezen met behulp van een andere klok. Dit creëert een betrouwbare brug tussen de twee timingdomeinen en zorgt voor een continue afbeeldingsoverdracht zonder synchronisatie fouten of gegevenscorruptie.

5. Waarom geven veel FPGA-ontwerpers de voorkeur aan Quartus II FIFO IP-kernen in plaats van het creëren van FIFO's vanaf nul?

Quartus II FIFO IP-kernen vereenvoudigen de ontwikkeling door automatisch geoptimaliseerde FIFO-logica te genereren op basis van door de gebruiker gedefinieerde instellingen zoals diepte, breedte, kloktype en status signalen. Dit vermindert de ontwerptijd, minimaliseert de verificatie-inspanning en biedt vaak een betere hulpbronnenbenutting dan handmatig gecodeerde implementaties, waardoor het de voorkeursoplossing voor de meeste FPGA-projecten is.
