Volledige gids voor lawinediodes: bediening en toepassingen

Lawinediodes zijn halfgeleiderapparaten die zijn ontworpen om op een gecontroleerde manier onder omgekeerde doorslag te werken.Ze gebruiken het lawine-effect om hoogspanning te beheren, circuits te beschermen, microgolven te genereren en de lichtdetectie in optische systemen te verbeteren.Hun werking is afhankelijk van draaggolfvermenigvuldiging, fasevertraging en zorgvuldig gecontroleerde apparaatstructuur.Van spanningsbeveiliging tot microgolfopwekking en lawinefotodiodes: deze diodes spelen een belangrijke rol in moderne elektronische en communicatiesystemen.

Catalogus

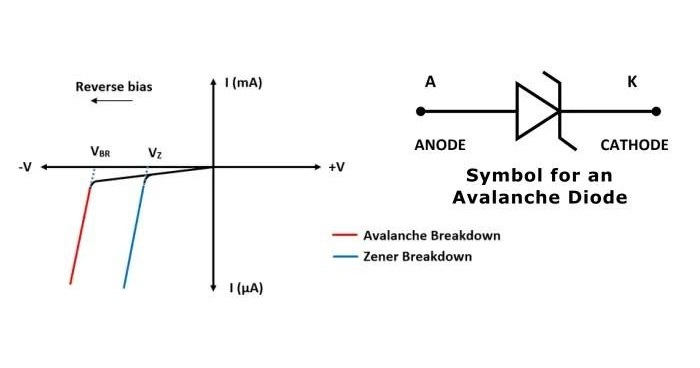

Werkingsprincipe van lawinediodes

Lawinediodes werken wanneer een hoge sperspanning wordt aangelegd over een licht gedoteerde PN-overgang.Binnen de diode vormt zich een sterk elektrisch veld in het uitputtingsgebied.Dit veld geeft energie om dragers, zoals elektronen en gaten, op te laden.

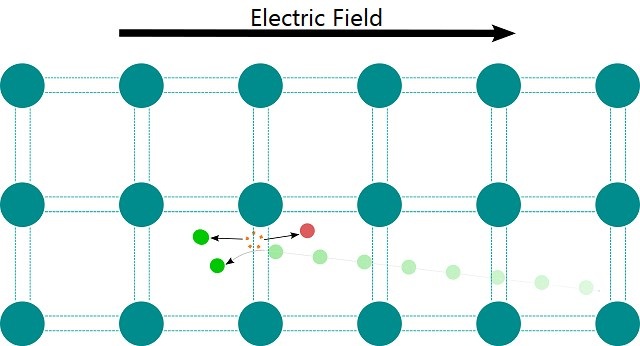

Naarmate de energie toeneemt, raken deze dragers atomen in het materiaal.Deze botsingen verbreken atomaire bindingen en creëren meer ladingsdragers.Dit proces wordt impactionisatie genoemd.Het aantal dragers groeit snel, waardoor de stroom sterk toeneemt.Deze kettingreactie wordt een lawine-effect genoemd.

Wanneer de sperspanning de doorslagspanning bereikt, wordt het lawineproces sterk en continu.De diode laat dan op een gecontroleerde manier stroom vloeien.Dit is een normale bedrijfstoestand voor lawinediodes.

De doorslagspanning is afhankelijk van hoe de diode is ontworpen.Dopingniveaus en structuur worden aangepast om deze spanning in te stellen.Hierdoor kan de diode verschillende spanningsbereiken aan.

Lawinediodes zijn nuttig in hoogspanningscircuits.Ze beschermen componenten door veilig om te gaan met plotselinge spanningspieken.Overtollige energie wordt geabsorbeerd en omgeleid, waardoor schade wordt voorkomen.

In spanningsregelcircuits helpen lawinediodes de spanning stabiel te houden.Extra spanning wordt veilig afgevoerd wanneer het niveau boven normaal stijgt.

Lawinediodes worden vaak over hoogspanningsleidingen geplaatst om gevoelige onderdelen te beschermen.Deze opstelling verbetert de betrouwbaarheid en vermindert de kans op storingen.

Deze diodes maken op gecontroleerde wijze gebruik van een natuurlijke kettingreactie.Een zorgvuldig ontwerp verandert een schadelijk effect in een nuttige functie.Dit maakt lawinediodes betrouwbare componenten voor bescherming en hoogspanningstoepassingen.

Bedrijfsmodi van lawinediodes

Lawinediodes vertonen een fascinerend vermogen voor het omgaan met diverse oscillatiemodi, elk gedefinieerd door hun dynamische hoge uitgangsvermogen en de genuanceerde ruiskarakteristieken die voortkomen uit variaties in de dragergeneratie.Deze modi ontsluiten mogelijkheden op het gebied van geavanceerde hoogfrequente signaalverwerking, waardoor de weg wordt vrijgemaakt voor uitzonderlijke technologische vooruitgang.Hieronder gaan we dieper in op deze werkwijzen, doordrenkt met zowel analytische nauwkeurigheid als emotionele contactpunten die resoneren met menselijk vernuft:

Impact Avalanche en Transit Time (IMPATT)-modus

De IMPATT-modus maakt gebruik van de symbiotische interactie tussen door botsingen geïnduceerde ionisatie en de transittijd van de drager binnen de diode.Door een toestand van negatieve weerstand bij microgolffrequenties te bevorderen, wordt een stabiele oscillatie bereikt en worden deuren geopend naar baanbrekende toepassingen.IMPATT-diodes dienen als de ruggengraat voor het genereren van krachtige microgolfsignalen en worden actief gebruikt bij radardetectie, terrestrische communicatieverbindingen en rigoureuze ruimtegebaseerde communicatiesystemen.

Het leveren van optimale prestaties in deze modus vereist meer dan technisch inzicht; het vereist een ambachtelijke aandacht voor thermisch beheer.Overmatige hitte, een onvermijdelijke metgezel van dergelijke hoogfrequente operaties, vereist goed ontworpen koellichaamontwerpen en efficiënte koelsystemen.Een balans tussen een hoog uitgangsvermogen en een laag geluidsniveau brengt vaak grote voldoening.Dit geldt vooral voor systemen die een stabiele en langdurige werking vereisen.Deze momenten benadrukken de menselijke neiging tot precisie in toepassingen die afhankelijk zijn van IMPATT-diodes.

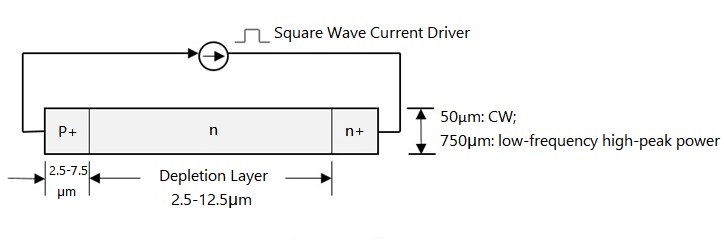

Trapped Plasma Avalanche Triggered Transit Time (TRAPATT)-modus

De TRAPATT-modus werkt op lagere frequenties, maar biedt een hoge energie-efficiëntie.Dit maakt hem nuttig voor toepassingen waarbij efficiënt energieverbruik belangrijk is.Deze modus omvat de opzettelijke overexcitatie van spanning, wat leidt tot de creatie van een elektronengatplasma binnen het barrièregebied.De snelle ineenstorting van het elektrische veld tijdens dit proces houdt de oscillatie in stand en zorgt voor een robuuste vermogensafgifte.

De praktische betekenis ervan ligt in de bruikbaarheid ervan voor systemen met hoog rendement, zoals gepulseerde stroombronnen, industriële RF-verwarmingsapparaten en energie-intensieve activiteiten.De synchronisatie van pulsopwekking met elektronendynamica is een verfijnde dans, waarbij zelfs kleine misstappen de systeemstabiliteit kunnen beïnvloeden.Verfijnde elektronische besturingen worden de onbezongen helden in deze ingewikkelde choreografie, waarbij de overgangen worden geoptimaliseerd en ervoor wordt gezorgd dat er geen energie wordt verspild tijdens plasmadrift.Het resultaat is een diodewerking die betrouwbaar en nauwkeurig is en voldoet aan de verwachtingen van zowel ontwerp als industrieel gebruik.

Hulpmodi

Naast de prominente IMPATT- en TRAPATT-modi kunnen lawinediodes zich aanpassen om in hulpmodi te werken, wat een flexibiliteit demonstreert die nieuwsgierigheid en bewondering opwekt vanwege hun veelzijdige aard.Elke hulpmodus vervult verschillende rollen op basis van specifieke technische behoeften:

• Harmonische modus: Hoogfrequente harmonischen maken deze modus nuttig in toepassingen zoals frequentievermenigvuldigers.Filtercircuits kunnen vervolgens de uitvoer verfijnen door ongewenste frequenties te verminderen en de signaalzuiverheid te verbeteren.
• Parametrische modus: maakt gebruik van de niet-lineaire capaciteitsvariaties van de diode om energieconversie te vergemakkelijken, wat vaak voorkomt in parametrische versterkers.Precisie bij het aanpassen van capaciteitsprofielen kan de prestaties maximaliseren en nauwgezette inspanningen belonen.
• Statische modus: Werkt op gelijkstroom of lage frequenties en dient bijvoorbeeld voor spanningsregeling in kritische elektrische systemen.
• Thermische modus: maakt gebruik van de temperatuurafhankelijke eigenschappen van de diode, handig op gebieden als detectie- en stabiliteitsfeedbackmechanismen.
Elke hulpmodus biedt unieke mogelijkheden voor innovatie en stimuleert een diepere verkenning van hun potentieel om de grenzen van de technologische toepassing te verleggen.

Mechanisme achter microgolfopwekking

Lawinediodes zijn geavanceerde halfgeleiderapparaten die zijn ontworpen om microgolffrequenties te produceren wanneer ze worden blootgesteld aan wisselende sperspanningen.Hun opvallende functionaliteit ligt in het benutten van specifieke fysieke processen zoals draaggolfvermenigvuldiging en faseverschoven oscillaties om hoogfrequente energie-output te bereiken.De techniek van deze diodes weerspiegelt een diep begrip van de halfgeleiderfysica, waardoor ingewikkelde mechanismen worden omgezet in betrouwbare bijdragers aan de moderne technologie.

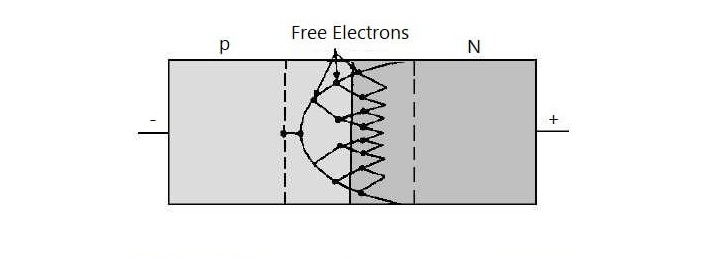

Vermenigvuldiging van dragers

• Initiatie van lawinevermenigvuldiging

Wanneer de wisselende tegenvoorspanning zijn positieve halve cyclus bereikt, wordt het elektrische veld in het lawinegebied van de diode sterker en overschrijdt de ionisatiedrempel.Op dit moment begint het impactionisatiemechanisme: hoogenergetische elektronen en gaten botsen met roosteratomen, waardoor secundaire elektronen-gatparen vrijkomen.

• Aanhoudend lawine-effect

Het vermenigvuldigingsproces blijft bestaan, zelfs als de aangelegde spanning overgaat naar de neerwaartse fase.Bekrachtigde dragers zetten hun beweging voort, waardoor botsingen in stand worden gehouden en de kettingreactie wordt verlengd.Deze aanhoudende versnelling zorgt ervoor dat het lawine-effect gedijt ondanks veranderende veldintensiteiten, wat de dynamische en evoluerende aard van dragerinteracties benadrukt.

• Belang van timing

De stroom van dragers vindt niet gelijktijdig plaats met de aangelegde spanning.In plaats daarvan is er een waarneembare vertraging veroorzaakt door de opeenvolgende aard van de impactionisatiereacties.Deze vertraging tussen stroomsterkte en spanningstoepassing introduceert complexiteiten die gebruikt worden bij daaropvolgende oscillerende verschijnselen.

Faseverschuiving en oscillerende dynamiek

• Faseverschuiving in lawinestroom

Als gevolg van de stroomvertraging bereikt de lawinestroom een faseverschuiving van ongeveer 90° ten opzichte van de aangelegde spanning, een kwart van een volledige oscillatiecyclus.Deze subtiele mismatch in timing creëert een zeer gespecialiseerde toestand die bekend staat als negatieve weerstand, waarbij het systeem het oscillerende signaal versterkt in plaats van energie te dissiperen.

• Oscillaties ondersteund door resonante circuits

Binnen het structurele en externe resonantiecircuit van de diode komt deze negatieve weerstand naar voren als een krachtige factor die stabiele microgolfoscillaties mogelijk maakt.De oscillatiefrequentie wordt voornamelijk bepaald door de fysieke afmetingen van de diode, de materiaaleigenschappen en het ontwerp van de externe schakelingen, wat aantoont hoe techniek de resulterende prestaties beïnvloedt.

Uitdagingen op het gebied van lawaai en efficiëntie

• Geluidskarakteristieken van lawinediodes

Hoewel lawinediodes een aanzienlijk vermogen kunnen leveren, genereren ze vaak aanzienlijke geluidsniveaus.De intrinsieke willekeur van impactionisatie en dragerverstrooiing draagt ​​bij aan dit probleem, waardoor het inherent moeilijk wordt om een ​​puur stabiel microgolfsignaal te verkrijgen.Ruis wordt verminderd met behulp van filters en geluidsbeheersingsmethoden

• Efficiëntie optimaliseren

De efficiëntie van de microgolfopwekking met lawinediodes is sterk afhankelijk van precieze ontwerpelementen.Factoren zoals dopingconcentratie, thermische dissipatiemogelijkheden en nauwkeurig afgestemde bedrijfsparameters werken allemaal samen om de prestaties te verbeteren.In praktische toepassingen, zoals industriële systemen of communicatie-infrastructuren, worden vaak uitgebreide kalibratie-inspanningen ondernomen om het uitgangsvermogen te harmoniseren met signaalconsistentie.

Hedendaagse perspectieven op de onderliggende dynamiek

• Negatieve weerstand als ontwerpkenmerk

Wat in eerste instantie lijkt op een inefficiëntie of een natuurlijke vertraging tussen stroom en spanning, wordt bij nader inzien een cruciale factor voor aanhoudend oscillerend gedrag.Dit onconventionele gebruik van fasevertragingsverschijnselen benadrukt de innovatieve benadering die inherent is aan het ontwerp van lawinediodes.

• Fysieke realiteit samenvoegen met technisch vernuft

Het bereiken van optimale prestaties vereist het verfijnen van de interactie tussen resonantiecircuits en diodespecifieke attributen.Zorgvuldige afstemming van de apparaatvertraging op de circuitresonantie maakt volledige werking mogelijk.Natuurlijke grenzen worden gecontroleerd en op een nuttige manier gebruikt.Deze balans ondersteunt een efficiënte opwekking van microgolfsignalen.

Lawinefotondiodes (APD's)

Avalanche Photon Diodes (APD's) spelen een belangrijke rol bij het bevorderen van optische communicatiesystemen, waardoor de detectie van door foto's gegenereerde signalen wordt verbeterd door het lawinevermenigvuldigingseffect.Dit proces versterkt de fotostroom door extra elektron-gatparen te genereren, aangedreven door een sterk omgekeerd elektrisch veld in de uitputtingslaag van de diode.Dergelijke mogelijkheden maken APD's zeer geschikt voor toepassingen die snelle, nauwkeurige lichtdetectie vereisen.Velden als telecommunicatie, biomedische beeldvorming en teledetectie vertrouwen op APD's om verhoogde gevoeligheid en verbeterde prestaties te bieden, vooral in scenario's waarin traditionele fotodiodes het moeilijk zouden kunnen hebben.

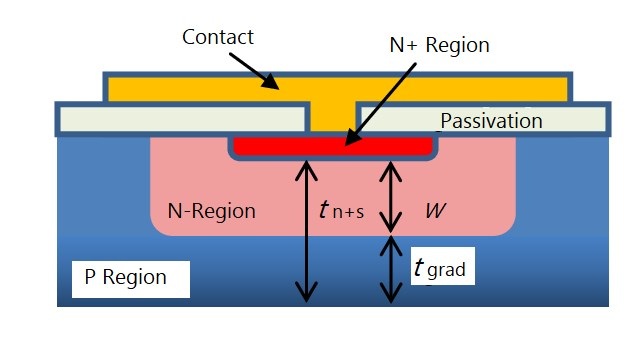

Fundamentele structuur en werking

De structurele basis van APD's maakt gewoonlijk gebruik van de Read-diodeconfiguratie, wat een efficiënte lawinevermenigvuldiging mogelijk maakt.Materiaalkeuze is een factor bij het afstemmen van APD's op specifieke operationele golflengtebereiken.Belangrijke materiaaltoepassingen zijn onder meer:

• Op silicium gebaseerde APD's: Overheersend voor golflengten tot 0,9 μm, waarbij gebruik wordt gemaakt van hun stabiliteit en schaalbaarheid.

• InGaAs en Germanium (Ge): Optimaal voor infraroodoperaties met langere golven, afgestemd op de eisen van glasvezelcommunicatie.

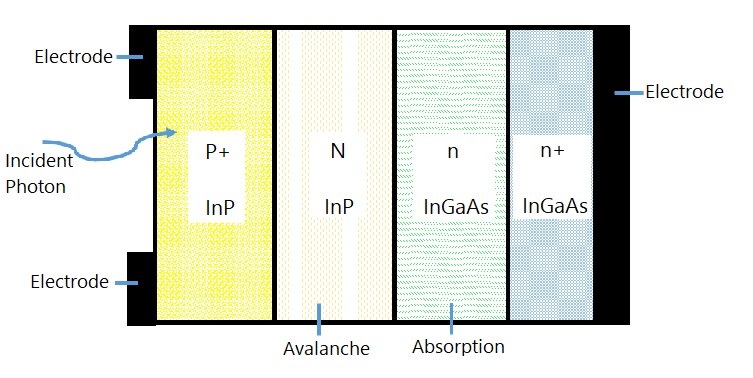

Er zijn geavanceerde heterojunctieontwerpen geïmplementeerd om de lichtabsorptiezone te ontkoppelen van het lawinegebied.Deze verdeling minimaliseert negatieve effecten zoals tunnelstromen en verbetert tegelijkertijd de reactiesnelheid, een noodzaak voor moderne optische netwerken.InGaAs/InP APD's bereiken bijvoorbeeld een nauwkeurige optimalisatie door middel van een zorgvuldige balans van de elektronenvermenigvuldiging en ruisonderdrukking.Deze ontwerpen verbeteren niet alleen de signaalintegriteit, maar passen zich ook effectief aan fluctuerende lichtniveaus in dynamische omgevingen aan.

Prestatiestatistieken

De APD-mogelijkheden worden geëvalueerd aan de hand van verschillende onderling verbonden prestatiegegevens, waarbij elke maatstaf potentiële toepassingen beïnvloedt.

• Lawineversterkingscoëfficiënt (M): weerspiegelt de efficiëntie van de dragervermenigvuldiging.Een juiste afstemming van de spervoorspanning is belangrijk om hogere winsten te bereiken zonder operationele instabiliteit te veroorzaken.Dit evenwicht is van groot belang bij het garanderen van consistente prestaties in gevoelige systemen.

• Gain-bandbreedteproduct: Vertegenwoordigt het compromis tussen lawineversterking en operationele frequentie.Door gebruik te maken van verfijnde dopingtechnieken en geavanceerde materiaaltechniek bereiken APD's efficiënte hoogfrequente prestaties met behoud van voldoende versterkingsniveaus.

• Overmatige ruisfactor (F): Kwantificeert de geluidsversterking tijdens het lawineproces.Innovatief ontworpen ontwerpen verminderen ruis, wat resulteert in een schoner signaal en verhoogde betrouwbaarheid onder omstandigheden met hoge versterking.

• Temperatuurafhankelijkheid: Schommelingen in de doorslagspanning veroorzaakt door temperatuurschommelingen vereisen een strenge controle.Voor bedrijfskritische systemen zoals satellietcommunicatie zijn temperatuurstabilisatiemechanismen geïntegreerd in APD-ontwerpen om consistente prestaties in verschillende thermische omgevingen te behouden.

Gemeenschappelijke materialen voor APD's

De keuze van het halfgeleidermateriaal heeft grote invloed op de prestaties van een APD.Verschillende materialen zijn geschikt voor specifieke operationele golflengten, waardoor APD's nauwkeurig kunnen worden afgestemd op de gewenste toepassingen:

• Silicium: Ideaal voor zichtbare tot nabij-infraroodtoepassingen vanwege de robuustheid en schaalbaarheid.

• Germanium (Ge) en Indium Galliumarsenide (InGaAs): Vaak gebruikt voor infrarooddetectie en glasvezelcommunicatie.

• Kwik-cadmiumtelluride (HgCdTe): Biedt ongeëvenaarde gevoeligheid voor gespecialiseerde infrarooddetectiebehoeften, maar brengt hogere complexiteit en kosten met zich mee.

Materiaalvoorkeuren worden gevormd door de wisselwerking tussen detectiegevoeligheid, operationele snelheid en geluidskarakteristieken.Een opmerkelijk voorbeeld is de inzet van InGaAs APD's in glasvezelnetwerken, waar hun geoptimaliseerde eigenschappen de snelheid en signaalgetrouwheid verhogen.

Factoren die het lawine-effect beïnvloeden

De efficiëntie van het lawinevermenigvuldigingseffect hangt af van het materiaal en de structurele uniformiteit van de depletielaag van de diode.Onregelmatigheden in de laag kunnen leiden tot ongelijkmatige defecten en verminderde prestaties.Geavanceerde productietechnieken dienen om de structurele consistentie te verbeteren door precisiedoping en geavanceerde epitaxieprocessen te integreren.

Belangrijke elementen die het lawine-effect beïnvloeden zijn onder meer:

• Ionisatiecoëfficiënten: Materialen met verschillende ionisatiecoëfficiënten maken effectieve dragervermenigvuldiging mogelijk, maar kunnen variatie in geluidsniveaus introduceren.

• Structureel ontwerp: Geoptimaliseerde doteringsverdelingen en gecontroleerde laagdiktes zorgen voor een stabiel versterkingsproces terwijl het geluid wordt gereguleerd.

Praktische inzichten uit optische systemen bevestigen dat opzettelijke structurele en materiële aanpassingen de fotostroomversterking verfijnen en tegelijkertijd de ruis beperken.Deze voortdurende samenwerking tussen modellen en praktische innovaties zorgt voor voortdurende verbetering, waardoor APD's worden gepositioneerd als een betrouwbare oplossing voor de precisie-eisen van geavanceerde technologieën.

Conclusie

Lawinediodes maken van omgekeerde afbraak een nuttige en betrouwbare functie.Hun gecontroleerde lawineproces ondersteunt spanningsregeling, overspanningsbeveiliging, microgolfoscillatie en gevoelige optische detectie.De prestaties zijn afhankelijk van de diodestructuur, materiaalkeuze, thermische controle en bedrijfsomstandigheden.Vanwege dit evenwicht tussen halfgeleiderfysica en praktisch ontwerp blijven lawinediodes waardevolle componenten in hoogspannings-, hoogfrequente en lichtgevoelige toepassingen.

Veelgestelde vragen [FAQ]

1. Wat doet een lawinediode?

Een lawinediode zorgt ervoor dat er stroom kan stromen wanneer de sperspanning een bepaald niveau bereikt.Het helpt circuits te beschermen door hoogspanning te beperken en pieken te absorberen.

2. Waarin verschilt een lawinediode van een zenerdiode?

Een lawinediode werkt bij hogere spanningen bij botsingen.Een zenerdiode werkt bij lagere spanningen en maakt gebruik van een sterk elektrisch veld.Lawine is voor hoogspanningsbeveiliging, Zener is voor laagspanningsregeling.

3. Wat veroorzaakt lawine in een diode?

Lawine ontstaat wanneer de sperspanning te hoog wordt.Elektronen winnen energie, botsen met atomen en creëren meer ladingsdragers, waardoor een plotselinge stroomstijging ontstaat.

4. Bij welke spanning ontstaat er een lawine in een diode?

Lawine treedt op wanneer de sperspanning de doorslagwaarde van de diode overschrijdt.Dit is meestal hoger dan een zenerdiode en is afhankelijk van het diodeontwerp.

5. Wat onderscheidt het Zener-effect van het Avalanche-effect?

Het Zener-effect treedt op bij lage spanning als gevolg van een sterk elektrisch veld.Het lawine-effect treedt op bij hogere spanning als gevolg van elektronenbotsingen.
