Cryogene koeling voor SiC- en GaN-apparaten: prestaties, voordelen en uitdagingen

Cryogene koeling wordt gebruikt om de prestaties, efficiëntie en vermogensdichtheid van apparaten met een brede bandafstand, zoals SiC MOSFET's en GaN HEMT's, te verbeteren.In omgevingen met lage temperaturen verandert het gedrag van apparaten, wat invloed heeft op de weerstand in de status, de doorslagspanning, schakelverliezen en de betrouwbaarheid.In dit artikel wordt uitgelegd hoe SiC-, GaN- en siliciumapparaten presteren onder cryogene omstandigheden, hoe cryogene koeling SiC-converters op MW-schaal ondersteunt, en welke ontwerpuitdagingen van invloed zijn op de verpakking, EMI-filtering, thermische controle en veiligheid.

Catalogus

SiC-apparaten en cryogene koelstrategieën

Apparaatgedrag onder cryogene omstandigheden

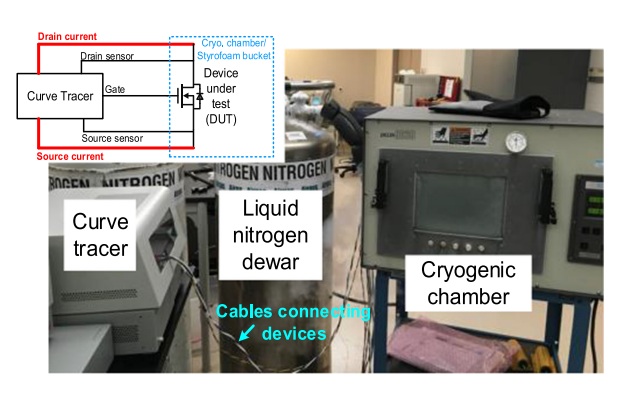

Onderzoeken hoe elektrische apparaten werken onder extreem lage temperaturen vereist een rigoureus gecontroleerde cryogene omgeving.Er wordt gebruik gemaakt van een speciale cryogene temperatuurkamer, waarbij gebruik wordt gemaakt van vloeibare stikstof om temperatuurbereiken te bereiken die omgevingsniveaus tot 93 K omvatten. Dergelijke kamers zijn grondig geïsoleerd, zowel intern als extern, om stabiele temperatuurniveaus te behouden en externe invloeden te onderdrukken.Precisie-instrumentatie, zoals de B1505A-curvetracer uitgerust met Kelvin-verbindingen, wordt ingezet om een ​​nauwkeurige karakterisering van de te testen apparaten (DUT) te garanderen.Kelvin-verbindingen bestrijden signaalvervormingen en fouten die voortvloeien uit kabelweerstand of parasitaire inductie tijdens metingen, waardoor een hogere betrouwbaarheid van de vastgelegde gegevens wordt bevorderd.

Elk detail binnen de testomgeving weerspiegelt de opgebouwde expertise, waarbij factoren zoals kabelintegriteit of externe interferentie de meetresultaten substantieel kunnen beïnvloeden.Bij uiterst nauwkeurig werk zijn sterke testopstellingen vereist, omdat kleine fouten belangrijke details in de prestaties van het apparaat kunnen verbergen, vooral bij lage temperaturen.

Prestaties van SiC-, GaN- en Si-apparaten in cryogene omgevingen

De variërende thermische reacties van silicium-MOSFET's, siliciumcarbide (SiC) MOSFET's en galliumnitride (GaN) HEMT's onthullen verschillende materiaaleigenschappen onder cryogene omstandigheden, wat belangrijke vergelijkende inzichten oplevert voor geavanceerde technische toepassingen.

Kenmerken van silicium (Si) MOSFET's

• Initieel effect: Verminderde weerstand in de toestand als gevolg van verbeterde mobiliteit van de drager bij cryogene temperaturen.

• Carrier-bevriezing: Onder ongeveer 100 K verliezen ladingsdragers hun mobiliteit als gevolg van verminderde thermische excitatie, waardoor de weerstand aanzienlijk toeneemt.

• Breakdown spanningsreductie: Er wordt een afname van de doorslagspanning waargenomen naarmate de temperatuur daalt, waardoor de betrouwbaarheid van de hoogspanning in gevaar komt.

• Implicaties: De temperatuurafhankelijke beperkingen laten intrinsieke uitdagingen zien bij het gebruik van silicium voor toepassingen die extreme veerkracht voor het milieu vereisen.

Vooruitgang in galliumnitride (GaN) HEMT's

• Weerstandsreductie: Consistente afname van de weerstand in de staat, waarbij de niveaus meer dan vervijfvoudigen in vergelijking met kamertemperatuur.

• Doorslagspanningsstabiliteit: Handhaaft stabiele waarden over diverse cryogene bereiken, waardoor de betrouwbaarheid wordt versterkt.

• Materiaalkenmerken: Sterke covalente binding en brede bandafstand minimaliseren inherent thermische agitatie, wat bijdraagt aan superieure prestaties.

• Engineeringpotentieel: Voor ontwerpen die prioriteit geven aan vermogensdichtheid en efficiëntie, vertegenwoordigt GaN een haalbare en innovatieve materiaalkeuze voor cryogeen gebruik.

Unieke prestatiekenmerken van siliciumcarbide (SiC) MOSFET's

• Weerstandsdynamiek: De weerstand in de toestand neemt toe onder cryogene omstandigheden, mogelijk als gevolg van onvolkomenheden in kristallijne structuren of materiaaleigenschappen die de elektronenmobiliteit belemmeren.

• Doorslagspanning robuustheid: Betrouwbare doorslagspanningen worden gehandhaafd bij verschillende cryogene temperaturen, in lijn met de GaN-prestaties.

• Toepassingspotentieel: Demonstreert potentieel op gespecialiseerde gebieden zoals ruimteverkenning en supergeleidende systemen, waar hoogspanningsstabiliteit bij ultralage temperaturen essentieel is.

Het analyseren van de thermische prestaties van deze materialen suggereert dat GaN HEMT's een optimale combinatie bieden van verminderde weerstand in de toestand en een consistente doorslagspanning, waarmee ze silicium- en SiC-MOSFET's in cryogene omgevingen overtreffen.Deze trend duidt op een bredere verschuiving in de sector naar het geven van prioriteit aan GaN voor geavanceerde toepassingen.

Materiaalkeuze voor koude omgevingen vereist een evenwichtige aanpak waarbij rekening wordt gehouden met apparaatlimieten, thermische controle, betrouwbaarheid en kosten.Samenwerking tussen materiaalkunde en elektrotechniek ondersteunt verbeteringen in groeimethoden en verpakkingen, waardoor apparaten beter presteren bij lage temperaturen.

Implementatie van krachtige SiC-converter met cryogene koeling

Cryogene koeltoepassingen voor MW SiC-converters

Cryogene koeling wordt steeds vaker gebruikt in SiC-gebaseerde converters op megawatt (MW) schaal om superieure systeemprestaties te bereiken, vooral in geavanceerde elektrische voortstuwingstechnologieën zoals die in elektrische vliegtuigen.Deze converters werken op een ±500 V DC-bus en genereren hoogfrequente driefasige uitgangen tot 3 kHz.Door de omgevingstemperaturen zorgvuldig te controleren en de junctietemperaturen van SiC-apparaten te verlagen tijdens werking met hoog vermogen, faciliteren cryogene systemen energiereductie terwijl ze de componenten ondersteunen terwijl ze hogere werkbelastingen aankunnen zonder de betrouwbaarheid in gevaar te brengen.

Bovendien heeft cryogene koeling invloed op perifere systemen zoals rails en inductoren door de thermische en elektrische prestaties te verbeteren.Lagere weerstands- en kernverliezen als gevolg van lagere bedrijfstemperaturen leiden tot nauwere thermische toleranties, die indirect materiaalspanningen aanpakken en het tempo van veroudering in inductieve elementen verminderen.Dankzij deze voordelen wordt de operationele effectiviteit op lange termijn verzekerd, zelfs onder zware elektrische en thermische belasting.

Verbeterde ontwerpen voor cryogene converters voor de luchtvaart hebben verdere voordelen aan het licht gebracht, waaronder een lager gewicht en een kleiner systeemvolume.Deze aanpassingen sluiten naadloos aan bij de doelstellingen van de sector om het laadvermogen te optimaliseren en de vluchtefficiëntie te vergroten.

Apparaatoverwegingen voor MW-vermogensniveaus

SiC-vermogensmodules krijgen steeds meer de voorkeur in scenario's met MW-vermogensdichtheid vanwege hun materiaalsterkte en geavanceerde productiemogelijkheden in vergelijking met andere technologieën zoals Si MOSFET's en GaN HEMT's.Een optimale werking vereist echter een nauwkeurige naleving van cryogene beperkingen, met name het handhaven van operationele temperaturen rond de 257 K en het vermijden van omstandigheden onder de 225 K. Er is overtuigend aangetoond dat lagere temperatuurbereiken de afbraak van siliconengel-inkapselmiddelen induceren, een fenomeen dat is geïdentificeerd door middel van uitgebreide faalanalyses en versnelde materiaalspanningsstudies.

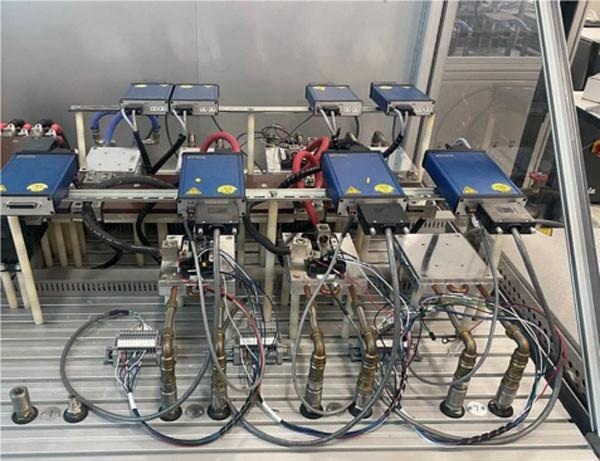

De stroomomvormer maakt gebruik van een actieve neutraalpuntgeklemde topologie (3L-ANPC) op drie niveaus.Twee onderling verweven omvormers van 500 kW met gekoppelde inductoren zijn opgesteld om een ​​gecombineerd vermogen van 1 MW te leveren.

Minder schakel- en geleidingsverliezen: De interleaving-configuratie vermindert apparaatverliezen terwijl de stroom- en spanningsrimpels worden beheerd voor een stabiele uitvoerkwaliteit.

EMI-filteroptimalisatie: Ruisonderdrukking wordt bereikt door het verfijnen van elektromagnetische interferentie (EMI)-filters, geleid door iteratieve prototyping en compliance-modellering om te voldoen aan strenge DO-160-luchtvaartnormen.

Statische en dynamische kenmerken van systemen met hoog vermogen profiteren van op maat gemaakte modulatietechnieken.Eén veelbelovende aanpak is adaptieve modulatie: het dynamisch veranderen van schakelfrequenties op basis van belastingsniveaus om slijtage aan componenten te verminderen en de duurzaamheid in het veld te verbeteren.

Ontwerp van de koelinfrastructuur

Cryogene koelopstellingen in MW SiC-modules maken doorgaans gebruik van gekoeld stikstofgas vanwege het consistente koelprofiel en het vermogen om plaatselijke temperatuurafwijkingen te voorkomen, een probleem dat gepaard gaat met directe koeling met vloeibare stikstof.Systematische ontwerpen maken gebruik van cryogene warmte-uitwisselingsmethoden, zoals stikstofgas dat door spoelen stroomt die in vloeibare stikstof zijn geplaatst.

Kenmerken omvatten:

• Aanpassing van de onderdompelingsdiepte van de spoel en dynamische gasstroomaanpassingen, waardoor op maat gemaakte controle mogelijk wordt over de thermische omstandigheden van de koude plaat waarin SiC-vermogensmodules zijn ondergebracht, waardoor een uniforme distributie wordt gegarandeerd en de risico's van oververhitting of onderkoeling worden beperkt.

• Integratie van thermische dynamische simulaties tijdens ontwerpfasen: eindige-elementenmodellen voorspellen temperatuurpatronen en stromingsonregelmatigheden langs geplande cryogene trajecten in converters, stroomlijnen de analyse en zorgen voor praktische verfijningen voor operationele efficiëntie.

• Betrouwbaarheidsverbeteringen met behulp van fouttolerante koelingstrajecten: een door redundantie ondersteunde aanpak zorgt voor een consistente temperatuurcontrole bij storingsscenario's, ideaal in lucht- en ruimtevaarttoepassingen waar systeembetrouwbaarheid belangrijk is.

Lopend onderzoek breidt zich uit naar hybride cryogene koelstrategieën die op gas gebaseerde systemen combineren met faseveranderingsmaterialen, waarbij deze ontwikkelingen worden geïntegreerd in toekomstige systemen die zijn ontworpen om de energiedichtheid te verhogen en koelperioden autonoom te beheren.Deze transformatieve systemen benadrukken de onmisbare rol van cryogene koeling bij het bevorderen van SiC-converters op MW-niveau, waarbij technologische innovaties worden overbrugd met schaalbare implementatiepraktijken.

Uitdagingen bij cryogene koeling voor SiC- en GaN-apparaten

Cryogene koeling loopt voorop bij het verbeteren van de prestaties van apparaten met een brede bandgap (WBG), zoals SiC- en GaN-transistors.Bij extreem lage bedrijfstemperaturen worden verbeteringen waargenomen in de elektrische geleidbaarheid, thermische efficiëntie en betrouwbaarheid, wat de weg vrijmaakt voor superieure prestaties.Bovendien maken deze lage temperaturen lichtgewicht geleiders met een hoge vermogensdichtheid mogelijk, waardoor cryogeen gekoelde stroomomvormers vooral aantrekkelijk worden voor industrieën zoals de lucht- en ruimtevaart, de automobielsector en datacenters.De overgang van experimentele successen naar grootschalige toepassing brengt echter technische en logistieke uitdagingen met zich mee, wat de opkomende aard van deze technologie in praktische toepassingen benadrukt.

Uitdagingen bij verpakkingen voor cryogene koeling

Het aanpakken van elektromagnetische parasieten en huidige uniformiteit

Het ontwikkelen van cryogeen-compatibele pakketten vereist het overwinnen van elektromagnetische parasitaire factoren en het garanderen van een uniforme stroomverdeling over krachtige WBG-apparaten.GaN HEMT's en andere soortgelijke componenten maken deze taak, vanwege hun hogere vermogensdichtheid en snellere schakelsnelheden, steeds ingewikkelder.Praktische verpakkingsoplossingen moeten verder gaan dan theoretische ontwerpen en gebruik maken van iteratieve tests in cryogene omgevingen, omdat praktische toepassingen vaak latente prestatieproblemen aan het licht brengen.Geavanceerde simulatietools zijn van onschatbare waarde, maar moeten worden aangevuld met praktijkgerichte evaluatie om robuuste ontwerpen te bereiken die aansluiten bij de operationele realiteit.

Materiaalkeuze: siliconengel versus op epoxy gebaseerde inkapselingsmiddelen

De mechanische prestaties van inkapselingsmiddelen onder cryogene omstandigheden zijn een cruciale overweging.Siliconengels, die uitblinken bij standaard bedrijfstemperaturen, nemen af ​​in flexibiliteit bij extreme kou, waardoor de integriteit van het apparaat in gevaar komt.Omgekeerd bieden op epoxy gebaseerde inkapselingsmiddelen, hoewel broos onder cryogene omgevingen, een zekere mate van structurele stevigheid.Opvallend evenwicht door hybride composities, zoals het mengen van zachte polymeren met versterkte materialen, opent nieuwe wegen voor duurzaamheid.Bij sommige onderzoeken is helemaal afgezien van inkapseling om een ​​lagere thermische weerstand te behouden, maar dit zorgt voor compromissen op het gebied van isolatie en duurzaamheid, waardoor de haalbaarheid ervan voor de meeste toepassingen op de proef wordt gesteld.

Het beperken van de thermische uitzettingsmismatch

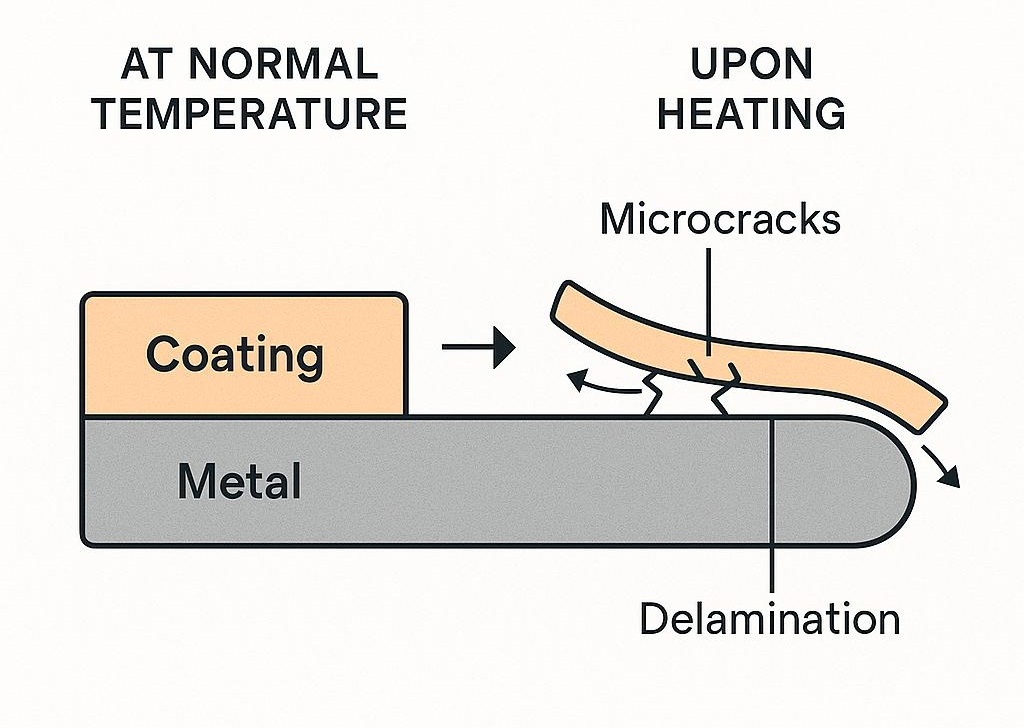

De thermische uitzettingsmismatch tussen componenten met verschillende coëfficiënten blijft een groot probleem in cryogene systemen.Dit fenomeen leidt tot interne spanningen, scheuren of zelfs delaminatie bij thermische cycli.De oplossingen richten zich op lijmen en verbindingen die zijn ontworpen voor compenserende flexibiliteit.Ontwerpherhalingen, gebaseerd op experimentele gegevens, hebben stressverdrijvende structuren geïntroduceerd om degradatie bij langdurig gebruik te compenseren.Hoewel er in geïsoleerde gevallen vooruitgang is geboekt, blijft een uniforme, schaalbare methodologie om deze mismatches tegen te gaan ongrijpbaar, wat de nadruk legt op de intensieve ontwikkeling die op dit gebied nog gaande is.

EMI-filterontwerp voor cryogene koelsystemen

Cryogene koeling ontsluit het potentieel voor hogere schakelfrequenties, waardoor compacte EMI-filterontwerpen mogelijk worden en de systeemminiaturisatie wordt bevorderd voor beperkte toepassingen, zoals ruimteverkenning.Dit gaat echter ten koste van verhoogde EMI-ruis bij hogere frequenties.Dit introduceert koppelingscomplexiteiten die conventionele filterarchitecturen uitdagen.

Cryogene omgevingen bevorderen verminderde weerstandsverliezen in inductorwikkelingen, maar magnetische kernmaterialen, essentieel voor EMI-filtering, presteren vaak ondermaats vanwege de verminderde kernpermeabiliteit onder deze omstandigheden.Behuizingsontwerpen die rekening houden met thermische eigenschappen en de inspanningen richten op het actief compenseren van dergelijke verliezen door middel van verbeterde materialen of feedbackmechanismen zijn veelbelovend gebleken.Filterontwerpen worden in de loop van de tijd verbeterd om de efficiëntie en ruisonderdrukking in evenwicht te brengen, waardoor een breder gebruik wordt ondersteund.

Operationele en veiligheidsbeperkingen van cryogene koelsystemen

Beheer van vloeibare stikstof en systeemcomplexiteit

Het gebruik van vloeibare stikstof als koelmedium bemoeilijkt het systeemontwerp vanwege de fysieke eigenschappen ervan.De dichtheid vereist een veilige omsluiting om drukopbouw te voorkomen, terwijl de extreem lage temperaturen kunnen resulteren in bevriezing van de damp, waardoor het risico bestaat op door condensatie veroorzaakte kortsluitingen.Tijdens het testen worden dampbeheersing en verbeterde afdichtingsmethoden toegevoegd.Herhaalde aanpassingen verminderen het risico en handhaven de betrouwbaarheid van het systeem door ontwerp en praktische bescherming te combineren.

Thermische isolatie en veiligheidsmaatregelen

Effectieve isolatiestrategieën zijn van cruciaal belang voor het behoud van de operationele levensvatbaarheid van cryogene koelsystemen, terwijl personeel en apparatuur worden beschermd.Onbedoelde blootstelling aan vloeibare stikstof brengt aanzienlijke risico's met zich mee die technische thermische barrières en meerlaagse isolatieconfiguraties noodzakelijk maken.Bovendien is de implementatie van veiligheidsprotocollen en rigoureuze trainingsprogramma's naar voren gekomen als een effectief preventief raamwerk.Opmerkelijke succesverhalen uit experimentele implementaties onderstrepen hoe thermisch ontwerp de veiligheidsrisico's direct vermindert, terwijl de efficiënte systeemprestaties behouden blijven.

Proactief risicobeheer

Het integreren van cryogene koeling in elektrische systemen met hoog vermogen vereist een vooruitstrevende benadering van risicobeheer.Systeemcomponenten moeten extreme temperatuurschommelingen doorstaan ​​zonder de functionaliteit in gevaar te brengen, wat een grondige naleving van veiligheidsvoorschriften en robuuste kwaliteitscontrole vereist.Het trainen van personeel in het omgaan met cryogene systemen, gecombineerd met risicobeoordelingen die gevoelig zijn voor mogelijke faalpunten, heeft de waarde ervan aangetoond.Deze proactieve planning verlicht het pad naar een bredere implementatie en weerspiegelt een industrie die prioriteit geeft aan zowel innovatie als betrouwbaarheid voor een veiligere en efficiëntere toekomst.

Conclusie

Cryogene koeling biedt een groot potentieel voor SiC- en GaN-systemen met hoog vermogen, vooral in de lucht- en ruimtevaart, elektrische voortstuwing, supergeleidende systemen en compacte stroomomvormers.Het kan verliezen verminderen, de thermische prestaties verbeteren en een hogere vermogensdichtheid ondersteunen, maar praktisch gebruik vereist zorgvuldige controle van temperatuurlimieten, verpakkingsmaterialen, koelinfrastructuur, EMI-gedrag en veiligheid van vloeibare stikstof.Met de juiste apparaatselectie, thermisch ontwerp en risicobeheer kan cryogene koeling betrouwbare, efficiënte en compacte vermogenselektronica voor veeleisende toepassingen helpen bevorderen.
