DIAC uitgelegd, werkingsprincipe, kenmerken en toepassingen

Een DIAC is een bidirectioneel halfgeleiderapparaat dat voornamelijk wordt gebruikt voor triggering en fasecontrole in wisselstroomcircuits.In tegenstelling tot gewone diodes die slechts in één richting geleiden, schakelt een DIAC symmetrisch in beide richtingen zodra de doorslagspanning is bereikt.In dit artikel worden de werkingsprincipes, de interne structuur, het operationele gedrag en de praktische toepassingen van DIAC's uitgelegd, inclusief hun gebruik in TRIAC-triggering, dimmercircuits, motorsnelheidsregeling, pulsopwekking en stroomregelsystemen.

Catalogus

DIAC-functionaliteit en -toepassingen verkennen

Een DIAC (Diode for Alternating Current) bezit unieke eigenschappen als een bidirectionele halfgeleiderschakelaar en biedt mogelijkheden voor volledige golfgeleiding in AC-circuits.In tegenstelling tot typische diodes die beperkt zijn tot eenrichtingsstroom, werken DIAC's dynamisch en initiëren ze de geleiding pas nadat een specifieke spanningsdrempel, bekend als de doorbreekspanning, is bereikt.Belangrijk is dat dit gedrag onafhankelijk is van de polariteit, waardoor DIAC's worden onderscheiden als symmetrische triggerdiodes.Hun vermogen om symmetrisch te functioneren over zowel positieve als negatieve AC-golfvormcycli zorgt voor operationele consistentie en positioneert ze als centrale componenten in toepassingen die een gebalanceerde stroomstroom en nauwkeurige regeling vereisen.

Fundamentele eigenschappen en operationele inzichten van DIAC's

Het kenmerkende kenmerk van een DIAC ligt in de symmetrische geleiding zodra de doorslagspanning wordt overschreden.Via deze functionaliteit:

• Polariteitsspecifieke oriëntatie tijdens het circuitontwerp wordt overbodig, waardoor de ontwerpcomplexiteit afneemt.

• Tijdens de uit-stand gedraagt ​​de DIAC zich als een open circuit totdat aan de activeringsvoorwaarden is voldaan, waardoor de controle over de activeringsparameters wordt verbeterd.

• Na activering minimaliseert de overgang naar een geleidende toestand de spanningsval, waardoor een stabiele stroom in AC-circuits wordt bevorderd.

Deze scherpe overgang van toestanden met hoge weerstand naar toestanden met lage weerstand, waargenomen in DIAC-spannings-stroomkarakteristieken, stimuleert hun effectiviteit als triggers voor volgende componenten zoals TRIAC's.Dergelijke kwaliteiten dragen bij aan het gestroomlijnde ontwerp van circuits die een stabiele werking en nauwkeurige overgangen vereisen.

De intrinsieke beperkingen van DIAC-controle

Geclassificeerd als "oncontroleerbare schakelaars", werken DIAC's zonder externe manipulatie en vertrouwen uitsluitend op circuitomstandigheden om activering te bereiken.De belangrijkste kenmerken zijn onder meer:

• Activering uitsluitend gekoppeld aan de spanning van het circuit die het doorbraakpunt bereikt, waardoor externe triggering niet meer nodig is.

• Eenvoudigere ontwerpvereisten vergeleken met gecontroleerde schakelaars, zoals SCR's of TRIAC's, hoewel een dergelijke eenvoud een nauwgezette afstemming van de circuits vereist om een ​​betrouwbare werking te garanderen.

Hun operationele onafhankelijkheid legt beperkingen op aan de besturingsflexibiliteit, maar benadrukt hun waarde in eenvoudige en robuuste ontwerpen.

Praktische inzichten afgeleid van veldgebruik

In praktische toepassingen hebben DIAC's zichzelf bewezen als onmisbare componenten dankzij:

• Betrouwbare prestaties dankzij bilaterale triggermogelijkheden, vooral in combinatie met TRIAC's voor synchronisatie met AC-golfvormen in dimmercircuits.

• Strategische aanpassingen, waarbij gebruik wordt gemaakt van productietoleranties in doorbreekspanningen, om het circuitgedrag voor specifieke vereisten te optimaliseren, wat een voorbeeld is van een mix van praktisch technisch inzicht en theoretische principes.

• Verbeterde energie-efficiëntie en een langere levensduur van de componenten, dankzij hun inherente eenvoud en weerstand tegen operationele slijtage.

Veldwaarnemingen benadrukken consequent hoe doelbewuste implementatie van DIAC's de veerkracht van circuits verhoogt en tegelijkertijd innovatieve ontwerpconstructies bevordert..

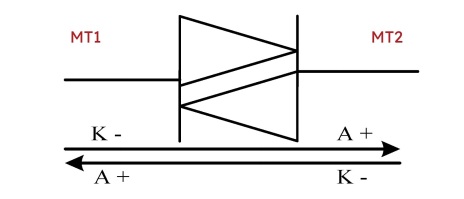

DIAC-symbool en functionele weergave

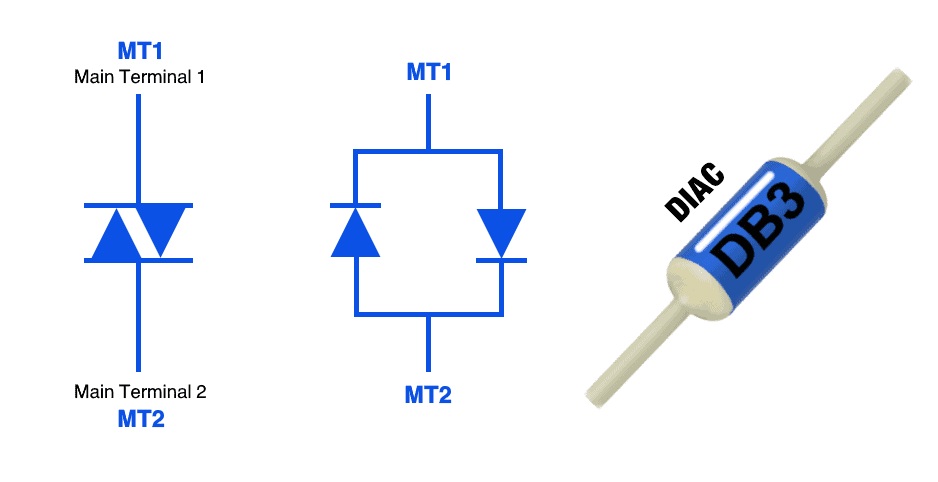

Het DIAC-symbool wordt visueel weergegeven met twee pijlen die in tegengestelde richtingen wijzen, omsloten door evenwijdige rechte lijnen.Deze illustratie geeft specifiek de omgekeerde parallelle opstelling van twee diodes weer, die de structurele essentie van de DIAC vormt.Het ontwerp belichaamt het operationele principe waarmee de DIAC stroom symmetrisch in beide richtingen kan geleiden zodra de triggerspanning is bereikt.Het apparaat bevat twee geleidende terminals, geïdentificeerd als Main Terminal 1 (MT1) en Main Terminal 2 (MT2).Deze terminals dienen als verbindingen waar elektrische energie stroomt tijdens operationele fasen, wat het tweerichtingskarakter van het onderdeel benadrukt.

Functionele implicaties van de symmetrische architectuur van het DIAC

Het symmetrische ontwerp van het DIAC-symbool weerspiegelt zijn primaire functie: gelijke geleiding in zowel voorwaartse als omgekeerde polariteiten.Bij gebruik in wisselstroomsystemen (AC) ondersteunt dit uniforme structurele ontwerp evenwichtige elektrische prestaties, zelfs onder variërende spanningsomstandigheden.De gelijkmatige geleidbaarheid die door de DIAC wordt mogelijk gemaakt, zorgt voor stabiele werking in toepassingen die gelijktijdige schakelmogelijkheden vereisen.In de praktijk wordt deze kwaliteit zeer gewaardeerd voor circuits zoals fasegestuurde regelaars, waarbij de nauwkeurigheid van het schakelen in beide richtingen rechtstreeks de operationele betrouwbaarheid beïnvloedt.

Voordelen afgeleid van de omgekeerde parallelle configuratie

De omgekeerd-parallelle structuur van de DIAC biedt duidelijke voordelen in scenario's die een ononderbroken bidirectionele stroomstroom en stabiliteit vereisen.In technische systemen voorkomt dit ontwerp problemen zoals spanningsverschillen, waardoor ruis wordt geminimaliseerd en stabielere prestaties worden gegarandeerd.Deze kwaliteit wordt veelvuldig gebruikt in toepassingen die nauwkeurige controle vereisen, zoals dimmechanismen in verlichtingssystemen, het regelen van motorsnelheden en het beheren van temperatuurgevoelige apparaten.De bijdrage ervan aan soepele overgangen in elektrisch gedrag is een integraal onderdeel van de kwaliteit en prestaties van dergelijke ontwerpen.

DIAC-functionaliteit binnen circuitontwerp

De DIAC is naar voren gekomen als een primair element in op ontstekingen gebaseerde triggercircuits vanwege zijn betrouwbare reactie op spanningsvariaties.Elektrotechnische ontwerpers maken gebruik van het symmetrische gedrag om vloeiende overgangen van slapende naar actieve toestanden te bereiken tijdens schakelactiviteiten.Deze eigenschap verbetert de energie-efficiëntie, waardoor de DIAC een voorkeurskeuze is voor compacte elektronica die een hoge betrouwbaarheid in hun besturingssystemen vereist.Het vermogen van de DIAC om harmonische vervorming te verminderen en tegelijkertijd de temperatuurstabiliteit te behouden, heeft de integratie ervan in innovatieve benaderingen binnen de vermogenselektronica mogelijk gemaakt, waardoor zowel efficiëntie als langdurige operationele veiligheid wordt gegarandeerd.

Inzicht in DIAC-activeringsgedrag

De DIAC onderscheidt zich als een passief element dat inert blijft totdat spanningsdrempels worden overschreden, ongeacht de polariteit.Dit kenmerk biedt een voorspelbaar en betrouwbaar mechanisme voor geautomatiseerd schakelen.Deze functie wordt gebruikt om nauwkeurige besturingsfuncties toe te voegen aan circuitontwerpen en geavanceerde bediening te ondersteunen.Door het schakelgedrag te begrijpen, kan het worden gebruikt in toepassingen die symmetrische geleiding en betrouwbaar schakelen vereisen.

Reflectieve inzichten over de rol van DIAC in de evoluerende circuits

Het ontwerp en de symmetrische werking van de DIAC blijven dienen als een praktische oplossing voor effectieve bidirectionele stroomregeling.De eenvoudige maar krachtige structuur combineert betrouwbaarheid met gebruiksgemak, waardoor het apparaat zeer goed aanpasbaar is aan een breed scala aan elektrische behoeften.Terwijl elektronische systemen evolueren en innovatie de complexiteit van circuits stimuleert, blijft de DIAC een onschatbaar onderdeel dat functionaliteit en precisie naadloos overbrugt.Het vermogen om een ​​evenwichtige werking te handhaven maakt het tot een relevant instrument, niet alleen in traditionele toepassingen, maar ook in futuristische systemen die een optimaal energiebeheer en -controle vereisen.

DIAC interne structuurontwerpen

DIAC's zijn verkrijgbaar in twee structurele configuraties: drielaagse en vijflaagse ontwerpen.De bekendheid van drielaagse DIAC's komt vaak voort uit hun consistente prestatiekenmerken, gebalanceerde werking over wisselstroomcycli en voorspelbare doorbreekspanning, ongeveer 30 volt.Deze functies vormen een aanvulling op toepassingen die veelvuldig schakelen en triggeren vereisen in elektronische systemen, waar stabiliteit en betrouwbaarheid van onschatbare waarde zijn voor de operationele efficiëntie.

Drielaagse DIAC's

De drielaagse DIAC-configuratie maakt gebruik van een PNPN-structuur die effectieve stroomgeleiding mogelijk maakt en nauwkeurige spanningsregeling mogelijk maakt.Door symmetrische elektrische eigenschappen over beide spanningspolariteiten garandeert dit ontwerp een consistente werking en biedt het voorspelbaar break-over-gedrag, zelfs onder variërende belastingsomstandigheden.

Bijvoorbeeld:

• Bij lampdimmers zorgt deze effectieve spanningsactivering voor een soepele modulatie van de lichtintensiteit.

• Motortoerentalregelaars profiteren van nauwkeurige wisselstroomverwerking zonder mechanische of elektrische storingen.

• AC-schakelcircuits maken gebruik van het uniforme gedrag voor foutloze modulatie, waardoor het elektronica-ontwerp wordt vereenvoudigd en de operationele robuustheid wordt verbeterd.

Dergelijke toepassingen benadrukken de waarde van het integreren van drielaagse DIAC's voor het optimaliseren van precisie en energie-efficiëntie.De uniforme elektrische eigenschappen van de drielaagse DIAC dragen bij aan verminderde risico's die gepaard gaan met inconsistent schakelen, waardoor naadloze prestaties in complexe elektronische circuits worden ondersteund.

Vijflaagse DIAC's

Vijflaagse DIAC's maken gebruik van een architectuur die is gebaseerd op twee parallelle PNPN-structuren, die samenwerken om de stroomstroom te reguleren.Deze unieke opstelling introduceert flexibiliteit in het spanning-stroomgedrag en richt zich op specifieke toepassingen die gevoeligheid voor genuanceerde spanningsovergangen vereisen.Operationele aanpassingen die voortvloeien uit de uitgebreide gelaagde structuur vormen de basis voor gespecialiseerde gebruiksscenario's waarin conventionele ontwerpen tekortschieten.

Bijvoorbeeld:

• Experimentele circuits kunnen vijflaagse DIAC's bevatten om nieuwe methoden voor spanningsregeling te onderzoeken.

• Nichetechnologieën kunnen profiteren van de gevoeligheid van de variant voor overgangsspanningsveranderingen, in lijn met onconventionele elektrische parameters.

Hoewel de vijflaagse versie symmetrische spanningskarakteristieken deelt met drielaagse DIAC's, divergeert de vijflaagse versie wat betreft de ladingsdragermechanica binnen de lagen, waardoor nieuwe benaderingen in de verfijning van de circuitprestaties mogelijk zijn.Dit ontwerp sluit vaak aan bij onderzoeksgerichte of zeer gespecialiseerde toepassingen, waardoor het zowel een complementaire als verkennende optie is op het gebied van DIAC-ontwikkeling.

Ontwerpselectie

De juiste selectie van de DIAC-structuur hangt af van een evenwicht tussen operationele voorspelbaarheid, aanpassingsvermogen en economische haalbaarheid.Drielaagse DIAC's hebben vaak de voorkeur vanwege hun betrouwbare werking, eenvoudige integratie met standaardelektronica en stabiele prestaties in verschillende toepassingen.

Daarentegen zijn vijflaagse DIAC's geschikt voor inventieve ontwerpen en experimentele raamwerken die een verbeterde regelgevoeligheid vereisen.Bijvoorbeeld:

• Consumentenelektronica geeft doorgaans de voorkeur aan het eenvoudige maar robuuste drielaagsontwerp voor efficiënte AC-modulatie.

• Geavanceerde systemen die in ontwikkeling zijn, zouden de complexe dynamiek van de vijflaagse structuur kunnen onderzoeken om atypische elektrische reacties te bereiken.

Door de genuanceerde verschillen tussen deze configuraties te begrijpen, kunt u weloverwogen keuzes maken en de implementatie afstemmen op de unieke eisen van de beoogde toepassing.Door rekening te houden met de wisselwerking tussen functionaliteit, bruikbaarheid en innovatie, wordt de DIAC-selectie afgestemd op zowel gevestigde als vooruitstrevende technologieën.

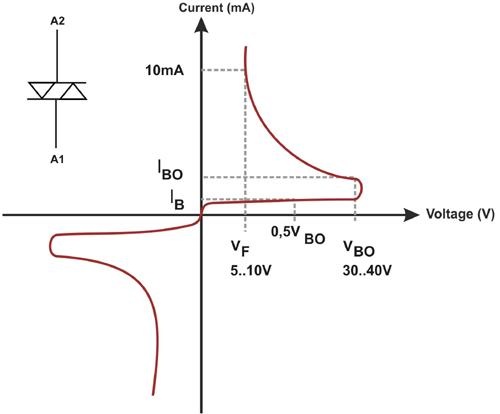

Operationele kenmerken en gedrag van DIAC's

DIAC's functioneren met een verschillende operationele dynamiek, gedefinieerd door hun niet-lineaire geleidingseigenschappen, die worden gebruikt bij het regelen van elektrisch vermogen in gespecialiseerde toepassingen.Deze componenten bevinden zich aanvankelijk in een niet-geleidende toestand en gaan alleen in de geleidingsmodus wanneer de aangelegde spanning een vooraf bepaalde doorbreekspanning (VBO) overschrijdt, doorgaans tussen 25 V en 48 V.Zodra deze drempel wordt overschreden, laten DIAC's de stroom symmetrisch toe, waarbij wisselstroom (AC) golfvormen worden verwerkt met gelijkwaardige prestaties in beide polariteiten.Deze symmetrische geleiding komt voort uit hun interne structuur, wat duidelijk blijkt uit hun unieke spanning-stroomkarakteristieken.

Doorbraakspanning en zijn gedrag

De doorbreekspanning (VBO) van een DIAC vertegenwoordigt het specifieke punt waar de geleiding begint.Deze eigenschap wordt cruciaal in systemen die vooraf gedefinieerde spanningsniveaus vereisen voor werking, zoals verlichtingsdimmerschakelaars of motorcontrollers.DIAC's zijn doelbewust ontworpen met een smal VBO-bereik voor uiteenlopende toepassingen, terwijl de precieze functionaliteit behouden blijft.Deze eigenschap wordt getest onder reële bedrijfsomstandigheden om te bevestigen dat de DIAC-schakelspanning overeenkomt met de circuitvereisten en betrouwbare prestaties binnen de ontwerplimieten handhaaft.

Symmetrische werking en ontwerpefficiëntie

Een opvallend kenmerk van DIAC's is hun symmetrische geleidingsvermogen, waardoor ze effectief kunnen werken tijdens zowel positieve als negatieve helften van een AC-golfvorm.Deze bidirectionele werking stroomlijnt de circuitontwerpen, waardoor de noodzaak voor afzonderlijke componenten om tegengestelde polariteiten te beheren wordt geëlimineerd.Toepassingen zoals fasecontrolesystemen, die vaak worden gebruikt bij het aanpassen van ventilatorsnelheden of het beheren van industriële verwarmingssystemen, zijn sterk afhankelijk van deze symmetrie voor ononderbroken functionaliteit.Het observeren van de spanning-stroomcurve onthult een onderscheidend "Z"-patroon, dat het consistente en niet-lineaire operationele gedrag van de DIAC over AC-cycli laat zien.

Niet-lineaire spannings-stroomrespons

De niet-lineaire spanning-stroomrelatie van DIAC's speelt een belangrijke rol in hun toepassingen voor vermogensregulering.In tegenstelling tot componenten met lineaire kenmerken, waarbij de stroom gestaag toeneemt met de spanning, komt een DIAC in een plotselinge overgang voorbij zijn doorslagspanning, waardoor geleiding alleen plaatsvindt bij voldoende hoge spanningsniveaus.Dit gecontroleerde gedrag voorkomt onbedoelde activering in circuits.Nauwkeurige timing wordt gebruikt in ontstekingscircuits voor siliciumgestuurde gelijkrichters (SCR's) om de geleiding op het vereiste moment te regelen.Het begrijpen van dit niet-lineaire gedrag helpt de nauwkeurigheid en werking van het circuit te verbeteren.

Thermische en operationele overwegingen

Het ontwerpen van circuits met DIAC's vereist zorgvuldige aandacht voor hun thermische gevoeligheid en interactie met aangrenzende componenten.Temperatuurschommelingen kunnen de doorslagspanning marginaal veranderen, waardoor strategische plaatsing en isolatie voor duurzame prestaties noodzakelijk zijn.Bovendien moet de houdstroomdrempel (IH) worden gehandhaafd om voortijdige beëindiging van de geleiding te voorkomen.Circuitontwerpen omvatten stabilisatiemethoden en ondersteunende componenten om een ​​consistente werking onder veranderende omstandigheden te behouden.

De DIAC-bedrijfskarakteristieken ondersteunen zowel traditionele vermogensregelsystemen als nieuwere precisiecontroletoepassingen.Symmetrische geleiding en niet-lineaire respons zorgen voor een flexibele en betrouwbare werking van het circuit.Het begrijpen van deze kenmerken helpt de prestaties te verbeteren in toepassingen variërend van huishoudelijke elektronica tot industriële apparatuur.De flexibele werking ondersteunt ook het gebruik bij nieuwe circuitontwerpen en de verdere ontwikkeling in de elektrotechniek.

Toepassingen van DIAC's in vermogenselektronica

DIAC's vervullen diverse rollen in vermogenselektronicasystemen door te functioneren als essentiële componenten in trigger-, besturings- en timingcircuits.Vanwege hun vermogen om zonder voorspanning afwisselend te geleiden onder AC-cycli, zijn DIAC's ideaal voor een breed scala aan praktische toepassingen.

Synergie met TRIAC-schakelsystemen

DIAC's verbeteren de werking van TRIAC's en creëren een naadloze benadering van het schakelen van wisselstroom in apparaten zoals motorcontrollers, verwarmingssystemen en dimmers.

• Ze stabiliseren de TRIAC-activering in zowel positieve als negatieve fasen van AC-cycli, waardoor betrouwbare prestaties worden gegarandeerd.

• In praktische configuraties worden DIAC's gewoonlijk in serie geplaatst met TRIAC-poortcircuits, waardoor fasegestuurde poorten mogelijk zijn.

• Instelbare timingmechanismen, bereikt met behulp van weerstanden of condensatoren, helpen bij een nauwkeurige modulatie van het uitgangsvermogen.

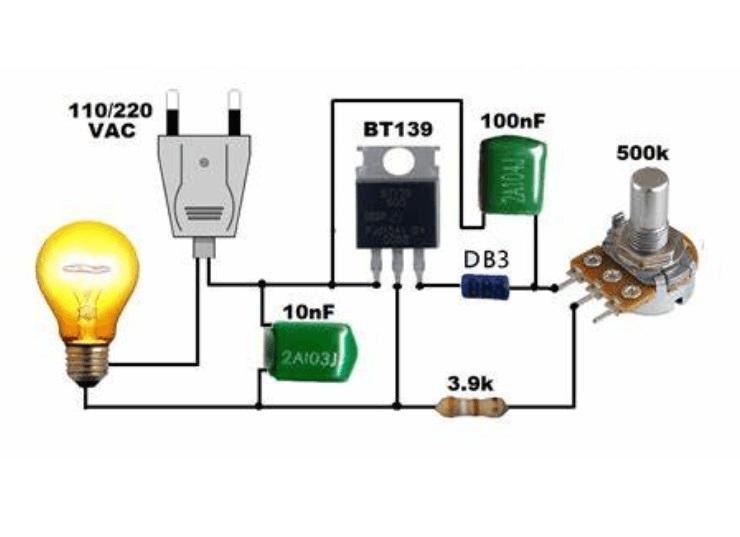

Neem bijvoorbeeld lichtdimmersystemen, waarbij DIAC's een sleutelrol spelen door de spanningsopbouw van de condensator te controleren tot het doorbraakpunt van de DIAC wordt bereikt, wat een soepele, consistente werking teweegbrengt.Dergelijke verfijningen hebben van DIAC's een hoeksteen gemaakt in het ontwerp van zeer responsieve en innovatieve slimme thuistechnologieën.

Precisie in lichtdimtoepassingen

DIAC's blinken uit in dimcircuits vanwege hun aanpassingsvermogen bij spanningsmodulatie, waardoor een stabiele controle over de verlichtingsniveaus wordt geboden.

• Ze zorgen voor vloeiende en flikkervrije overgangen, zelfs als de helderheid in de loop van de tijd of bij verschillende belastingen varieert.

• Het koppelen van DIAC's aan geavanceerde elektronica verbetert de energie-efficiëntie terwijl de verlichtingssystemen stabiel en responsief blijven.

Hun integratie in moderne woon- en commerciële omgevingen weerspiegelt de groeiende vraag naar gebruiksvriendelijke systemen die het omgevingscomfort en de betrouwbaarheid behouden onder veranderende omstandigheden.

Betrouwbare werking in starters voor fluorescentielampen

Binnen de ontstekingscircuits van fluorescentielampen maken DIAC's de consistente spanningsontlading mogelijk die nodig is om de lamp in werking te stellen.

• Hun symmetrische geleiding zorgt voor voorspelbare spanningsdoorslagniveaus, zelfs bij repetitieve cycli.

• Typische implementaties omvatten het beheren van voorverwarmings- en timingcomponenten die optimale ontstekingsprestaties garanderen.

Dergelijke vooruitgang heeft praktische voordelen opgeleverd bij energie-efficiënte upgrades voor conventionele verlichtingsinstallaties, waardoor de levensduur van lampen wordt verlengd en de onderhoudskosten op de lange termijn worden verlaagd.

Kernfunctionaliteit in pulscontrolesystemen

DIAC's bieden stabiliteit bij het genereren van timingpulsen, waardoor ze geschikt zijn voor verschillende gesynchroniseerde toepassingen zoals vertragingscircuits of oscillatoren.

• Hun rol in oscillatiesystemen zorgt voor gesynchroniseerde timing die cruciaal is voor de soepele interactie tussen componenten.

• Deze kenmerken worden gebruikt in besturingscircuits voor industriële automatiseringssystemen.

Deze betrouwbare timingfuncties tonen het belang van DIAC's in uiterst nauwkeurige systemen aan en benadrukken hun vermogen om de algehele prestaties en operationele efficiëntie te verbeteren.

Stroomlijning van spanning-naar-frequentie-conversies

DIAC's dragen aanzienlijk bij aan systemen die variaties in de ingangsspanning omzetten in proportionele frequentie-uitgangen.

• Hun opname in oscillerende circuits ondersteunt sensorinterfaces en dynamische meettoepassingen.

• Integratie in ontwerpen zoals omgevingsmonitoringopstellingen benadrukt hun vermogen om nauwkeurige metingen te behouden ondanks fluctuerende inputs.

Naast metingen zijn DIAC-gebaseerde converters een voorbeeld van adaptieve technologieën, vooral in feedbacksystemen, waar stabiliteit onder wisselende omstandigheden zorgt voor blijvende operationele precisie.

Mogelijkheden uitbreiden met DIAC Innovations

DIAC-technologie biedt uitgebreide veelzijdigheid in vermogens- en signaalelektronicasystemen met zijn symmetrische geleiding en betrouwbare triggereigenschappen.

• Verbeteringen in DIAC-materialen en compacte ontwerpen bieden het potentieel voor grotere efficiëntie in systemen voor hernieuwbare energie, IoT-interfaces en geautomatiseerde apparaten.

• Toekomstige ontwikkelingen, inclusief de integratie ervan met halfgeleidermaterialen van de volgende generatie, zoals SiC en GaN, zouden kunnen leiden tot ongekende verbeteringen in functie en ontwerp.

De groeiende relevantie van DIAC's demonstreert hun vermogen om zich aan te passen aan veranderende eisen, van geminiaturiseerde circuits tot hoogwaardige energieoplossingen, waardoor hun voortdurende rol in de geavanceerde technologische ontwikkeling wordt gewaarborgd.

Optimale selectie van DIAC's voor praktische toepassingen

DIAC's dienen als kritische componenten bij de activering van TRIAC's en SCR's en vormen de basis van hedendaagse stroomcontrolesystemen.Onder de opmerkelijke DIAC-typen staan ​​modellen als DB3, DB4 en SMDB3 bekend om hun consistente prestaties en aanpassingsvermogen aan verschillende toepassingen.In de volgende secties worden de eigenschappen, gebruiksscenario's en overwegingen voor praktische implementaties onderzocht.

DB3 en SMDB3

De DB3- en SMDB3-modellen worden gekenmerkt door hun stabiele doorbreekspanningen, doorgaans bij 32 V, met een operationeel bereik van 28 V tot 36 V.Deze DIAC's worden vaak toegepast in scenario's die betrouwbare en voorspelbare triggermechanismen vereisen.Hun inherente ontwerp bevordert de efficiëntie in een reeks toepassingen.

• Soepele intensiteitsregeling in dimcircuits

Binnen lichtdimsystemen worden DB3 en SMDB3 gebruikt om nauwkeurige TRIAC-triggering te bieden, wat naadloze overgangen in de helderheidsregeling oplevert.Deze DIAC's zijn tolerant voor schommelingen in spanning en stroom, wat duurzaamheid onder wisselende omstandigheden garandeert.Aanvullende maatregelen, zoals de installatie van koellichamen op TRIAC's, helpen de thermische stress te verminderen en ondersteunen zo de langere levensduur van het systeem.

• Snelheidsregeling in motorbesturingssystemen

De toepassing van DB3 en SMDB3 in motorbesturingscircuits, inclusief die in HVAC's of huishoudelijke apparaten, zorgt voor een stabiele regeling van de motorsnelheden.Hun betrouwbare activeringsgedrag bevordert de operationele efficiëntie, zelfs bij wisselende belastingen.Het toevoegen van ruisfilters aan deze circuits kan de DIAC beschermen tegen mogelijke elektrische interferenties, waardoor de operationele nauwkeurigheid en levensduur worden vergroot.

• Betrouwbare activering in lampvoorschakelapparaten

Compacte fluorescentielampen en LED-verlichtingssystemen profiteren van het gebruik van DB3 en SMDB3 in ballastcircuits om consistente schakelaaractivering te garanderen, wat resulteert in een stabiele verlichting.Het ontwerpen van deze circuits met de juiste isolatie beschermt tegen kortsluiting en optimaliseert de levensduur van de DIAC, waardoor betrouwbare functionaliteit op de lange termijn wordt bevorderd.

DB4

Het DB4-model wordt gedefinieerd door zijn hogere doorslagspanning, die doorgaans 40 V meet en een bereik van 35 V tot 45 V bestrijkt.Dankzij deze verhoogde spanningscapaciteit kan hij uitblinken in toepassingen die hogere elektrische drempels vereisen.

• Schakelingen voor verhoogde spanningsdrempels

In voedingssystemen die hogere spanningsverwerking vereisen, zoals die te zien zijn in industriële motoren of gespecialiseerde lichtregelingen, blijkt het uitgebreide bereik van de DB4 voordelig.Door hogere spanningsdrempels mogelijk te maken, wordt de operationele consistentie bevorderd.Door precisieweerstanden in het ontwerp op te nemen, wordt de controle over de triggergevoeligheid verder verfijnd, waardoor responsieve en consistente prestaties worden gegarandeerd.

• Prestaties beschermen onder elektrische stress

Dankzij de robuuste spanningstolerantie is de DB4 zeer geschikt om te functioneren in uitdagende omgevingen die gevoelig zijn voor elektrische spanningspieken.Het toevoegen van beschermende elementen, zoals metaaloxidevaristors (MOV's), binnen het circuit vergroot de veerkracht ervan en beschermt tegen voorbijgaande elektrische storingen, waardoor betrouwbaarheid op de lange termijn wordt gegarandeerd.

Het selecteren van de juiste DIAC vereist een zorgvuldige afweging van factoren zoals doorslagspanning, de beoogde gebruiksomgeving en specifieke circuitbehoeften.Elk DIAC-model voldoet aan unieke vereisten, waardoor oplossingen op maat voor verschillende scenario's mogelijk zijn.Tijdens de ontwerpfase kan het uitvoeren van uitgebreide tests, waarbij de herhaalbaarheid wordt onderzocht en de thermische prestaties onder belasting worden beoordeeld, de functionaliteit en duurzaamheid van het circuit worden verfijnd, terwijl het risico op uitvaltijd wordt geminimaliseerd.

Conclusie

DIAC's blijven belangrijke componenten in de AC-stroomregeling vanwege hun symmetrische geleiding, stabiel triggergedrag en eenvoudige bediening.Hun vermogen om betrouwbaar te schakelen in beide helften van een AC-golfvorm maakt ze nuttig in dimmers, motorcontrollers, timingcircuits en op TRIAC gebaseerde systemen.Hoewel ze een beperkte beheersbaarheid bieden in vergelijking met geavanceerde schakelapparaten, blijven hun eenvoud, duurzaamheid en efficiëntie praktische elektronische ontwerpen ondersteunen.Verwacht wordt dat voortdurende verbeteringen op het gebied van halfgeleidermaterialen en compacte circuitintegratie de rol van DIAC's in moderne vermogenselektronica en intelligente besturingstoepassingen zullen vergroten.
