EPROM versus EEPROM, werkingsprincipes, verschillen en toepassingen

EPROM en EEPROM zijn niet-vluchtige geheugentechnologieën die worden gebruikt om gegevens op te slaan, zelfs als de stroom is uitgeschakeld.EPROM maakt gebruik van ultraviolet licht voor het wissen van de volledige chip en werd veel gebruikt in vroege BIOS-chips, industriële apparatuur en oudere systemen.EEPROM verbetert dit ontwerp door elektrisch wissen, herprogrammering in het circuit en updates op byteniveau mogelijk te maken.In dit artikel wordt uitgelegd hoe EPROM en EEPROM werken, hun belangrijkste kenmerken, verschillen, toepassingen en voortdurende relevantie in moderne en oudere elektronica.

Catalogus

EPROM verkennen

EPROM (Erasable Programmable Read-Only Memory) vertegenwoordigt een essentiële categorie niet-vluchtig geheugen, in staat gegevens te bewaren zonder dat er elektrische stroom nodig is.Dit geheugentype heeft ultraviolet (UV) licht nodig voor het wissen en wordt gekenmerkt door zijn unieke ontwerp, met een transparant kwartsvenster waardoor de onderliggende siliciumchip zichtbaar wordt.Door blootstelling aan UV-licht laten hoogenergetische fotonen gevangen elektronen vrij in geheugencellen, waardoor opgeslagen gegevens worden gereset.Om te voorkomen dat gegevens per ongeluk verloren gaan, wordt het kwartsvenster na het programmeren meestal bedekt met ondoorzichtige lijm.

De introductie van EPROM ging in op de belangrijkste uitdagingen die verband houden met oudere PROM-technologie (Programmable Read-Only Memory), vooral de native beperkende "write-once"-functionaliteit.Door gebruik te maken van hoogspanningsingangen, variërend van 12 tot 24 V, kwam EPROM naar voren als een algemeen aanvaarde oplossing in vroege BIOS-chips en industriële systemen voordat Flash-geheugen populair werd op de markt.De overgang naar EPROM betekende een belangrijke stap voorwaarts in de geheugentechnologie en legde de basis voor toekomstige innovaties.

• Identificatietechnieken: EPROM-chips zijn te onderscheiden door standaard onderdeelnummers die vaak beginnen met "27" (bijvoorbeeld de 27C020, wat een 2M-bit EPROM betekent).

• Standaardstatus: Nieuw gewiste EPROM-chips worden geïnitialiseerd met alle databits ingesteld op "1".

• UV-lichtverwijderingsduur: Voor het wissen van opgeslagen gegevens is doorgaans 15 tot 20 minuten blootstelling aan UV-licht nodig.

Kenmerken van EPROM

EPROM-technologie vereist het gebruik van gespecialiseerde externe hardware, zoals programmeerapparatuur, om de werking ervan te vergemakkelijken.Deze apparaten transporteren hoogspanningspulsen die elektrische ladingen afzetten in zwevende poorten in de geheugencellen.Hoewel het schrijven van gegevens naar EPROM relatief langzaam gaat vergeleken met hedendaagse alternatieven, is de duurzaamheid van de technologie opmerkelijk.

• Kenmerken van gegevensbewaring: EPROM-chips kunnen gegevens betrouwbaar opslaan voor langere perioden, vaak langer dan 20 jaar, op voorwaarde dat de omgevingsfactoren stabiel blijven.

• Oneindige leescycli: EPROM maakt onbeperkte leesbewerkingen mogelijk terwijl de structurele betrouwbaarheid behouden blijft.

• Rol in oudere systemen: Ondanks dat het wordt overschaduwd door Flash-geheugen, blijft EPROM bruikbaar in langlopende industriële en oudere machines voor het behouden van firmware of het ondersteunen van iteratieve systeemontwerpen.

Langdurig gebruik in oudere systemen toont de consistente betrouwbaarheid van EPROM aan, ervan uitgaande dat de voorgeschreven milieuonderhoudsnormen worden nageleefd.Deze blijvende stabiliteit verwijst naar het zorgvuldig doordachte technische ontwerp dat prioriteit gaf aan robuustheid.

Principes van EPROM-werking

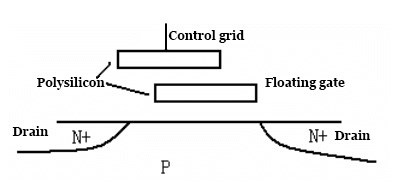

De kern van de EPROM-functionaliteit wordt gevormd door de Floating Gate Transistor-architectuur, die zowel de conceptuele als de praktische basis vormt voor deze geheugentechnologie.Dit ontwerp bracht essentiële mechanismen tot stand die later innovaties zoals Flash-geheugen beïnvloedden.

Staatsrepresentatie: Binaire toestanden in EPROM worden bepaald door de activiteit van de zwevende poort binnen de transistorstructuur.

• Staat "1": Treedt op wanneer er geen elektronen zijn opgeslagen in de zwevende poort, waardoor geleiding via het elektrische veld van de stuurpoort mogelijk is.

• Staat "0": Treedt op wanneer elektronen in de zwevende poort worden vastgehouden, waardoor een negatieve lading ontstaat die de geleiding door de stuurpoort belemmert.

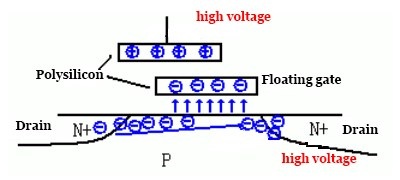

Het programmeren van data omvat een hoogspanningsproces dat lawine-injectie wordt genoemd, waarbij elektronen voldoende kinetische energie verkrijgen om de isolerende SiO₂-barrière te doorkruisen voordat ze vast komen te zitten in de zwevende poort.Dit nauwgezette proces zorgt ervoor dat binaire toestanden behouden blijven totdat ze opzettelijk worden gewist met behulp van UV-straling, waarbij geactiveerde elektronen vrijkomen.De precisie die gepaard gaat met hete-elektroneninjectie benadrukte de betrouwbaarheid van de gegevens en richtte zich effectief op industrieën die zich meer op stabiliteit dan op operationele snelheid richtten.

De doelbewuste techniek achter het ontwerp van EPROM weerspiegelt een aanpak die prioriteit geeft aan geheugenintegriteit, waarbij de nadruk wordt gelegd op een doordachte balans tussen innovatie en bruikbaarheid.

EPROM wordt veel gebruikt bij het vormgeven van vroege computer- en industriële systemen.Het prominente gebruik ervan in BIOS-chips maakte de ontwikkeling en programmeerbaarheid van modulaire firmware mogelijk, terwijl industriële toepassingen profiteerden van de stabiliteit op lange termijn.De transparantie van het kwartsvenster van EPROM vergemakkelijkte niet alleen de programmeringsinspectie, maar voegde ook een visueel onderscheidend onderdeel toe aan de fysieke esthetiek.

Wat is EEPROM?

EEPROM, of Electrically Erasable Programmable Read-Only Memory, is naar voren gekomen als een transformatieve oplossing in de geheugentechnologie.Het biedt een aanpasbare en efficiënte methode voor gegevensopslag en -wijziging.In tegenstelling tot eerdere ROM-technologieën maakt EEPROM het wissen en herprogrammeren via elektrische signalen mogelijk, waardoor de afhankelijkheid van extern UV-licht wordt geëlimineerd en aanpassingen in het circuit mogelijk worden gemaakt.Met de mogelijkheid om individuele geheugenbytes te wijzigen in plaats van de hele chip, biedt EEPROM ongeëvenaarde controle en precisie.Deze functie heeft een breed nut en ondersteunt toepassingen zoals het beheren van door de gebruiker gedefinieerde voorkeuren, het afstemmen van kalibratieparameters en het efficiënt opslaan van systeemconfiguratiegegevens.

ROM naar EEPROM: een progressieve transformatie

De evolutie van traditioneel ROM naar EEPROM getuigt van blijvende inspanningen om de beperkingen van de geheugentechnologie te overwinnen.Elke innovatie introduceert duidelijke verbeteringen op het gebied van bruikbaarheid en functionaliteit.

• Masker-ROM: Deze fundamentele vorm van ROM bevatte gegevens die tijdens de productie vast waren gelegd, waardoor er geen mogelijkheid was voor updates of correcties.Hoewel het kosteneffectief was bij massaproductie, belemmerde de rigiditeit het aanpassingsvermogen aan veranderende omgevingen.

• PROM (programmeerbaar ROM): PROM maakte een enkel exemplaar van de post-productie van het programmeren mogelijk, maar bleek meedogenloos in het geval van fouten of de behoefte aan updates, wat leidde tot permanente onbruikbaarheid van het apparaat en de bruikbaarheid ervan beperkte.

• EPROM (uitwisbaar programmeerbaar ROM): EPROM introduceerde uitwisbaarheid door blootstelling aan UV-licht, waardoor gegevens konden worden herschreven via een handmatig en omslachtig proces waarbij de chip uit circuits moest worden verwijderd.Hoewel het meer flexibiliteit bood, beperkte de afhankelijkheid van fysieke procedures de bruikbaarheid in dynamische scenario's.

• EEPROM: EEPROM vertegenwoordigt een grote stap voorwaarts, waarbij gebruik wordt gemaakt van elektrische signalen voor herprogrammering zonder de chip uit het circuit te verwijderen.Het maakt gegevensbeheer binnen het systeem mogelijk en biedt gedetailleerde controle via wijzigingen op byteniveau.Deze verbeteringen maken EEPROM onmisbaar voor moderne computertoepassingen, van embedded systemen tot consumentenelektronica, door eerdere beperkingen naadloos op te lossen.

Fowler-Nordheim-tunnelmechanisme geïllustreerd

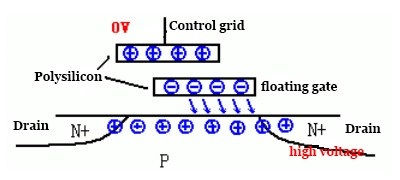

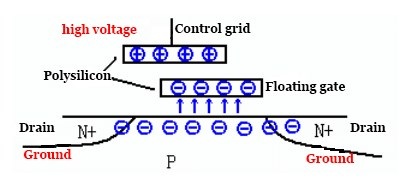

EEPROM ontleent zijn mogelijkheden aan Fowler-Nordheim Tunneling, een precisiegestuurd kwantummechanisch proces dat de functionaliteit, duurzaamheid en energie-efficiëntie ervan ondersteunt.

• Elektronentunneling: Fowler-Nordheim Tunneling omvat de beweging van elektronen door een dunne siliciumdioxide (SiO₂)-barrière onder een sterk elektrisch veld.Dit proces zorgt voor minimale fysieke aantasting van de barrière, biedt een hoge betrouwbaarheid en zorgt ervoor dat EEPROM-chips duurzaamheidscycli kunnen bereiken variërend van 100.000 tot meer dan 1 miljoen schrijfbewerkingen.

• Aanpassingsvermogen van spanning: EEPROM-chips bevatten on-chip laadpompen die de hoge programmeerspanning genereren die nodig is voor tunneling vanuit standaard bronnen met laag vermogen, zoals 3,3 V of 5 V.Deze naadloze integratie vereenvoudigt de engineering op systeemniveau en draagt ​​bij aan energie-efficiënte architecturen.

• Veelzijdige toepassingen: Deze mechanismen vergemakkelijken het gebruik van EEPROM in talrijke praktische toepassingen.Bijvoorbeeld:

- Consumentenelektronica gebruikt EEPROM voor het opslaan van persistente instellingen in microcontrollers, waar dynamische firmware-updates routine zijn.
- PC's zijn afhankelijk van EEPROM voor het opslaan van BIOS-configuraties, waardoor stabiele opstartprocessen en systeeminitialisatie worden gegarandeerd.
- Ingebouwde systemen maken gebruik van EEPROM om gevoelige gegevens te beschermen, waaronder apparaat-ID's, diagnostische parameters en configuratie-instellingen, waarbij de aanpasbaarheid ervan in diverse toepassingen wordt benadrukt.

Kenmerken en systeemintegratie definiëren

Bij nader onderzoek van EEPROM komen kenmerken aan het licht die verder gaan dan de standaard technische maatstaven, en die diepgaande gevolgen hebben voor het systeemontwerp en de operationele efficiëntie.

• Herprogrammeerbaarheid in het circuit: Het vermogen van EEPROM om gegevens te herprogrammeren terwijl ze in systemen zijn ingebed, bevordert een gestroomlijnde aanpassing in dynamische en iteratieve technologische omgevingen.Deze functie wordt gebruikt tijdens productontwikkeling en probleemoplossing om de productiviteit en het maatwerk te verbeteren.

• Duurzaamheid in gebruik: Ondersteund door Fowler-Nordheim Tunneling biedt EEPROM een kostenefficiënt alternatief door de levensduur van apparaten te verlengen en de vervangingsfrequentie te beperken.Het robuuste uithoudingsvermogen zorgt voor consistente betrouwbaarheid bij veeleisende toepassingen.

• Geavanceerde flexibiliteit: De modificatiemogelijkheden op byteniveau van EEPROM betekenen een vooruitstrevende benadering van geheugenontwerp, waarbij de nadruk ligt op selectieve controle en gerichte aanpassingen.Een dergelijke precisie sluit goed aan bij trends in geautomatiseerde systemen en industrieën die gegevensverwerking vereisen.

• Inzichten uit geheugenevolutie: EEPROM is een bewijs van de voortdurende evolutie van geheugentechnologieën.De ontwikkeling ervan weerspiegelt een aanzienlijke afwijking van de strikte grenzen van eerdere ROM-typen, en symboliseert een verschuiving naar aanpasbare oplossingen die zijn afgestemd op de steeds veranderende eisen van technologiegedreven omgevingen.

Terwijl technologische landschappen blijven evolueren, resoneert het door EEPROM gecreëerde paradigma zowel als een functionele troef als als een historische mijlpaal in de geheugentechnologie, wat de relevantie ervan onderstreept bij het vormgeven van de toekomst van gegevensopslag en -manipulatie.

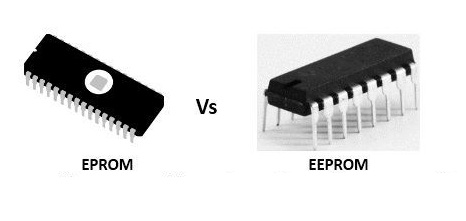

Verschillen tussen EPROM en EEPROM

In 2026 blijven EPROM (Erasable Programmable Read-Only Memory) en EEPROM (Electrically Erasable Programmable Read-Only Memory) cruciaal in diverse elektronische toepassingen, die elk een aparte rol vervullen, gevormd door hun unieke kenmerken.Het vergelijken van deze technologieën biedt een basis voor het selecteren van optimale geheugenoplossingen die zijn afgestemd op specifieke operationele behoeften.

Vergelijking van prestaties en wissen

EPROM-kenmerken

• Wismethode

EPROM vereist langdurige blootstelling aan ultraviolet (UV) licht voor het verwijderen van inhoud, waardoor nauwkeurige controle over de lichtintensiteit en timing noodzakelijk is.Deze afhankelijkheid van externe apparatuur bemoeilijkt de bruikbaarheid ervan in snelle omgevingen.

• Granulariteit

De geheugenchip moet volledig worden gewist;selectief wissen op byteniveau is niet mogelijk.Deze beperking vermindert de efficiëntie in scenario's die incrementele updates of frequente aanpassingen vereisen.

• Herprogrammeringsproces

Herprogrammering vereist fysieke verwijdering van de chip en handmatige bediening met behulp van gespecialiseerde hulpmiddelen.Deze extra inspanning weerhoudt vaak de toepassing ervan in systemen die frequente aanpassingen of snelle herconfiguraties vereisen.

• Fysiek ontwerp

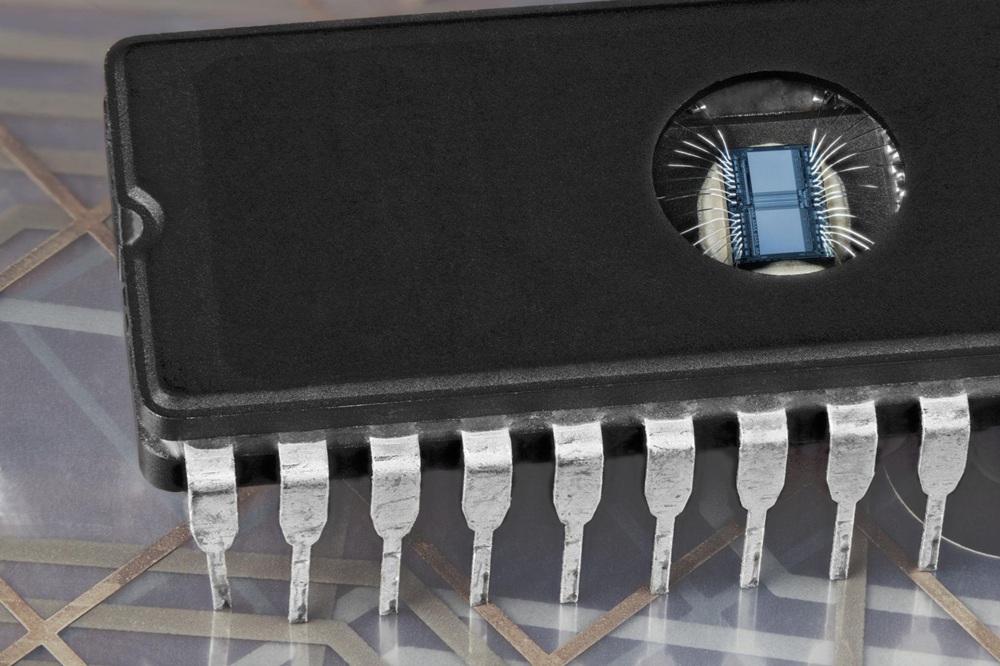

Meestal ingekapseld in keramische pakketten met kwartsvensters, zijn EPROM's ontworpen voor duurzaamheid.Hun fysieke constructie brengt echter ruimtelijke beperkingen met zich mee, wat de integratie in compacte apparaten bemoeilijkt.

EEPROM-kenmerken

• Wismethode

EEPROM maakt gebruik van elektrische signalen voor het wissen en herprogrammeren in het systeem, waardoor het onderhoud wordt vereenvoudigd en frequente, snelle updates mogelijk worden gemaakt.

• Granulariteit

Programmeerbaarheid op byteniveau zorgt ervoor dat wijzigingen zich kunnen richten op specifieke delen van het geheugen, waardoor dynamische scenario's zoals firmware-afstemming of operationele verfijningen mogelijk zijn.

• Herprogrammeringsproces

In tegenstelling tot EPROM hoeft EEPROM niet uit de circuits te worden verwijderd en kan het naadloos met apparaten worden geïntegreerd.Dit minimaliseert de systeemuitval en vermindert de technische complexiteit tijdens upgrades.

• Fysiek ontwerp

Moderne verpakkingstechnologieën zoals SOP (Small Outline Package) of DIP (Dual In-line Package) benadrukken de compactheid en ondersteunen tegelijkertijd de duurzaamheid, waardoor EEPROM ideaal is voor hedendaagse elektronische systemen.

Praktische toepassingen in 2026

In het voortdurend veranderende technologische landschap bakenen de onderscheidende eigenschappen van EPROM en EEPROM hun bruikbaarheid in moderne en oudere toepassingen af.

Overname door de industrie van EEPROM

• Frequente updates en adaptieve gegevensopslag

EEPROM blinkt uit in omgevingen die regelmatige aanpassingen of vluchtige informatieopslag vereisen.De prevalentie ervan omvat sectoren zoals de automobielsector, consumentenelektronica en IoT, waar precisie en betrouwbaarheid van het grootste belang zijn.

• Ingebouwde systemen

Toepassingen zijn onder meer slimme meters die netwerkconfiguraties opslaan en consumentenelektronica die persoonlijke instellingen behoudt.I2C- en SPI-protocollen worden ook gebruikt om de systeemintegratie te vereenvoudigen.

• Productie-efficiëntie

In de fabrieksinstellingen slaat EEPROM kalibratiegegevens op die worden gebruikt voor het handhaven van de operationele efficiëntie, het verfijnen van de hardwareprestaties en het verminderen van onverwachte downtime.

Oude rol van EPROM

• Behoud van retrosystemen

EPROM blijft een integraal onderdeel van het opknappen van historische computerapparatuur zoals de Apple II en Commodore 64, waardoor authentieke restauratie en duurzame werking van oudere systemen wordt gegarandeerd.

• Industrieel en ruimtevaartgebruik

Firmware ingebed in EPROM behoudt zijn betrouwbaarheid bij het onderhouden van veiligheidskritische machines en elektronische systemen, en ondersteunt essentiële activiteiten in verouderde technologieën.

• Educatieve bijdrage

EPROM biedt praktische leermogelijkheden voor studenten in technische laboratoria, waarbij inzicht wordt bevorderd in wisbare geheugentechnologieën en fundamentele circuitontwerpen, een hulpmiddel voor het begrijpen van de geheugenevolutie die ten grondslag ligt aan moderne apparaten.

Toekomstige en evoluerende perspectieven

De blijvende relevantie van EPROM en EEPROM ligt in hun vermogen om aan uiteenlopende eisen te voldoen.Hoewel het aanpassingsvermogen van EEPROM een aanvulling vormt op toekomstgerichte trends, fungeert EPROM als een standvastig anker voor oudere systemen en fundamenteel onderwijs.

• Een evenwicht vinden tussen moderne en verouderde benaderingen

Bij het evalueren van deze technologieën moet het integratiepotentieel ervan worden beoordeeld, waarbij achterwaartse compatibiliteit in het achterhoofd moet worden gehouden, aangezien industrieën aanpassingsvermogen in combinatie met veerkracht blijven eisen.

• Hybride oplossingen verkennen

Vooruitgang op het gebied van wisbaar geheugen zou hybride ontwerpen kunnen opleveren, waarbij de robuustheid van de EPROM-architectuur wordt gecombineerd met de granulariteit en snelheid die met EEPROM gepaard gaat.Deze innovaties kunnen sectoren herdefiniëren die erop gericht zijn downtime te minimaliseren en databeheer te verbeteren.

• Betekenis in industriële en academische domeinen

Het garanderen van een harmonieus samenspel tussen hedendaagse ontwikkelingen en traditionele technologieën bevordert de voortdurende groei binnen productie, technische laboratoria en andere kerngebieden.

Conclusie

EPROM en EEPROM hebben beide bijgedragen aan het vormgeven van wisbare geheugentechnologie, maar ze dienen verschillende behoeften.EPROM is duurzaam en nuttig voor oudere systemen, het behoud van firmware en educatieve toepassingen, hoewel UV-wissing en handmatige herprogrammering vereist zijn.EEPROM biedt grotere flexibiliteit door elektrisch herschrijven, compacte verpakking en selectieve data-updates, waardoor het beter geschikt is voor embedded systemen, consumentenelektronica, automodules en IoT-apparaten.Het begrijpen van hun verschillen helpt bij het kiezen van het juiste geheugentype voor stabiliteit, updatefrequentie en systeemcompatibiliteit.

Veelgestelde vragen [FAQ]

1. Wat definieert het verschil tussen EPROM en EEPROM?

EPROM wist gegevens door blootstelling aan ultraviolet (UV) licht, waarvoor gespecialiseerde externe apparatuur nodig is, terwijl EEPROM elektrische signalen gebruikt voor het wissen en programmeren, waardoor een meer naadloze in-circuit programmering met nauwkeurigheid op byteniveau mogelijk wordt.De functionaliteit van EEPROM sluit aan bij de moderne behoeften aan efficiënte en directe geheugenmanipulatie, terwijl EPROM een vroege oplossing vertegenwoordigt die externe interventie voor herprogrammering noodzakelijk maakte.De verschuiving van op UV gebaseerd wissen naar op elektriciteit gebaseerde controle illustreert de technologische vooruitgang in de richting van het eenvoudiger en flexibeler maken van geheugenbeheer.

2. Hoe functioneert het operationele mechanisme van EPROM?

EPROM houdt gegevens vast door ladingen op te vangen in zwevende poorttransistoren.Om bestaande ladingen te wissen, levert UV-licht de energie die nodig is om geheugencellen te resetten, waardoor de chip effectief wordt vrijgemaakt voor herprogrammering.Deze methode benadrukt de afhankelijkheid van UV-technologie uit die tijd en biedt ondanks het beperkte gemak een stabiele gegevensretentie.Het mechanisme voorzag in fundamentele behoeften aan niet-vluchtige opslag voordat elektrische methoden dominant werden, en liet zien hoe specifieke technologieën vroege opslaguitdagingen beantwoordden.

3. Waar is EPROM voor ontworpen?

EPROM, een afkorting van Erasable Programmable Read-Only Memory, vertegenwoordigt een type niet-vluchtige opslag die de gegevensintegriteit behoudt, zelfs wanneer de stroom wordt uitgeschakeld.Het herprogrammeringsproces vereist blootstelling aan UV-licht om te wissen.De architectuur benadrukt historische prioriteiten voor robuuste en betrouwbare stroomonafhankelijke opslagoplossingen, ontworpen in een tijd waarin duurzaamheid op de lange termijn zwaarder woog dan de zorgen over bruikbaarheid of bedieningsgemak.Deze mijlpaal maakte de weg vrij voor vooruitgang in de geheugentechnologie en overbrugde tegelijkertijd eerdere opslagmethoden naar waar we vandaag de dag op vertrouwen.

4. Waarom biedt EEPROM voordelen ten opzichte van EPROM?

EEPROM bereikt gegevenswijziging door middel van elektrische signalen, waardoor de afhankelijkheid van UV-licht wordt weggenomen en programmering direct binnen het circuit wordt vergemakkelijkt.De besturing op byteniveau introduceert aanpassingsvermogen in omgevingen die frequente en nauwkeurige aanpassingen vereisen.Deze mogelijkheid herdefinieert geheugenworkflows door flexibele wijzigingsprocessen rechtstreeks in apparaten in te bedden, waardoor de bruikbaarheid en efficiëntie worden verbeterd.Dergelijke ontwikkelingen weerspiegelen overwegingen voor moderne apparaatintegratie, waarbij praktische en snelle functionaliteit prioriteit krijgen boven historische methoden.

5. Wat is het onderscheid tussen Flash-geheugen en EEPROM?

Zowel Flash als EEPROM dienen als soorten niet-vluchtig geheugen;EEPROM beschikt echter over een hogere granulariteit, waardoor wissen en herschrijven byte voor byte mogelijk is, wat een fijnere gegevenscontrole ondersteunt.Flash maakt daarentegen gebruik van een sectorgebaseerd clearingproces dat het wissen van hele blokken noodzakelijk maakt voordat nieuwe informatie wordt geschreven, wat leidt tot een verminderd uithoudingsvermogen vanwege de eindige herschrijfcycli.Het ontwerp van Flash leunt op prioriteiten zoals een grotere opslagdichtheid en betaalbaarheid, zelfs als dit ten koste gaat van de precisiecontrole en de lange levensduur bij het herprogrammeren.
