Uitleg over elektrolytische condensatoren: Typen, ESR, rimpelstroom

In dit artikel wordt uitgelegd hoe elektrolytische condensatoren werken, waar ze het beste presteren, en waarom aluminium- en tantaalcondensatortechnologieën belangrijke afwegingen met zich meebrengen op het gebied van betrouwbaarheid, stabiliteit, grootte en elektrisch gedrag.Het onderzoekt ook rimpelstroomeffecten, thermische spanning, impedantiekarakteristieken, condensatorcombinaties met keramiek, degradatiemechanismen op de lange termijn en praktische selectiestrategieën die worden gebruikt in moderne elektronische stroom- en signaalsystemen.

Catalogus

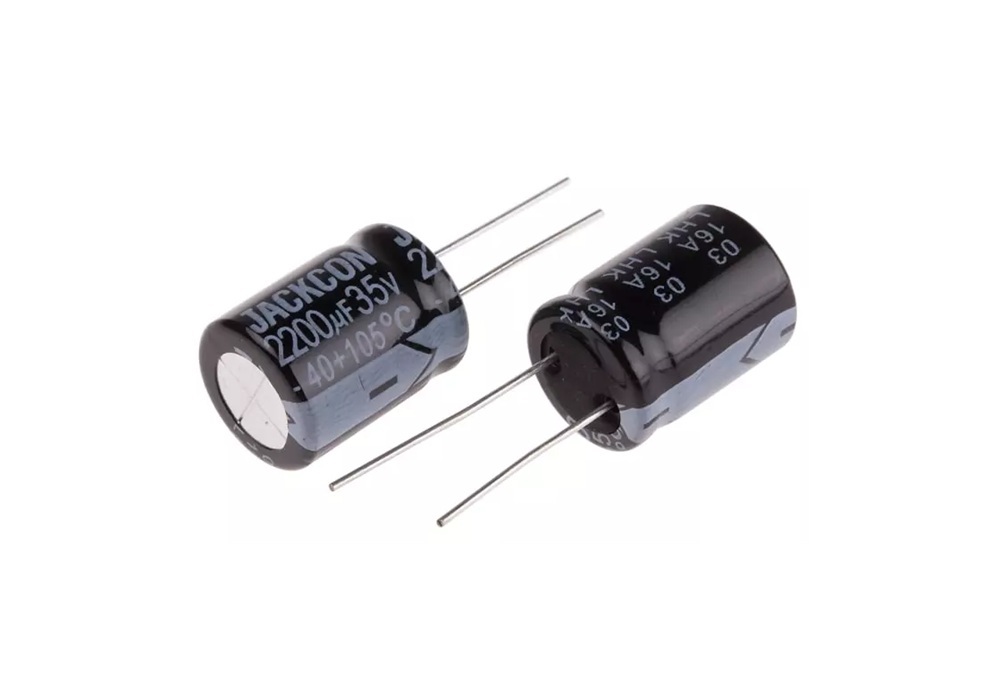

Overzicht elektrolytische condensatoren

Elektrolytische condensatoren worden vaak geselecteerd wanneer een ontwerp veel capaciteit nodig heeft zonder het budget of de PCB-ruimte in ongemakkelijk gebied te duwen.Dat gemak gaat gepaard met compromissen die tot uiting komen in elektrisch gedrag en consistentie op de lange termijn, en die afwegingen worden steeds duidelijker naarmate de bedrijfsuren zich opstapelen.

Gangbare spanningswaarden liggen doorgaans in het bereik van ~4 V tot 500 V, terwijl speciale series ongeveer 630 V en hoger kunnen bereiken.Omgevingstemperatuurwaarden variëren gewoonlijk van -40°C tot +105°C, en productlijnen uit het hogere segment reiken tot +125°C.Bij echt ontwerpwerk vertellen deze catalogusnummers zelden het volledige verhaal op zichzelf;de uitkomsten worden bepaald door de manier waarop het onderdeel wordt belast, hoeveel rimpeling het draagt, waar de warmte daadwerkelijk naartoe gaat en hoe de kenmerken van het onderdeel met de jaren veranderen.

Het is ook de moeite waard om een ​​praktische realiteit toe te geven: elektrolyten kunnen er voor een korte periode prima uitzien op een werkbank en zich dan anders gaan gedragen zodra hetzelfde circuit in een warme behuizing leeft, herhaaldelijke piekgebeurtenissen ziet, of over een bredere mix van productiepartijen wordt verzonden.In die kloof tussen eerste indrukken en langetermijngedrag loont zorgvuldige selectie en validatie.

Geschikt voor toepassingen: hoge capaciteit, bulkenergie en DC-leunende rollen

Elektrolytica leveren doorgaans aanzienlijk meer capaciteit per dollar dan veel film- of keramische opties in vergelijkbare spanningsklassen.Ontwerpers accepteren dat koopje meestal met een paar beperkingen in gedachten: ze zijn vaak fysiek groter dan keramiek bij een vergelijkbaar spanningsvermogen, en veel zijn gepolariseerd, dus de aangelegde spanningsrichting moet onder controle worden gehouden.

Elektrolytica worden vaak gebruikt waar een groot ladingsreservoir wenselijk is en de golfvorm voornamelijk gelijkstroom is met daar bovenop een rimpel.Ze bevinden zich vaak op het punt waar een vermogensfase overgaat van het creëren van gelijkstroom naar het stabiel houden van gelijkstroom onder echte belastingsdynamiek.

Typische gebruiksscenario's worden hieronder vermeld als één set, zodat u eenvoudig kunt scannen:

• DC-tussenkringfiltering

• Rectificatie-afvlakking

• Opslag van energie

• Laagfrequente ontkoppeling

In een werkende stroomvoorziening fungeert een elektrolyt vaak als energiebuffer voor de korte termijn tijdens belastingsstappen.Terwijl de regellus nog steeds reageert, levert of absorbeert de condensator stroom, en dat is het moment waarop de niet-idealiteiten gemakkelijk op te merken zijn tijdens de meting: spanningsdaling gekoppeld aan ESR, zelfopwarming gekoppeld aan rimpelstroom en geleidelijke parameterafwijking naarmate het elektrolyt- en oxidesysteem ouder worden.

Vanuit technisch oogpunt kan dit enigszins frustrerend zijn, omdat de condensator precies doet wat de natuurkunde toestaat, maar niet altijd wat een schematisch symbool impliceert.Vroegtijdig plannen voor dit ‘niet-ideale’ gedrag leidt meestal tot minder verrassingen in de late fase.

Belangrijkste families: aluminium versus tantaal

Elektrolytische condensatoren worden het meest aangetroffen als aluminium-elektrolytica en tantaal-elektrolytica.Tantaalonderdelen blijven elektrolytisch;het verschil is het anode- en diëlektrische systeem, wat leidt tot verschillende sterkten en spanningsgevoeligheden.

Een keuze tussen deze families gaat zelden alleen over capaciteit en spanning op de datasheet.Het mondt vaak uit in een discussie over hoe het circuit zich gedraagt ​​bij het opstarten, hoe goed stress onder controle wordt gehouden en hoeveel variabiliteit het ontwerp kan verdragen zonder dat validatie in giswerk verandert.

De gemeenschappelijke positionering van de twee families wordt hier samengevat:

• Aluminiumelektrolytica: veel gebruikt voor bulkfiltering en energieopslag, brede beschikbaarheid van spanning, over het algemeen gunstige kosten

• Tantaal-elektrolytica: hoog volumetrisch rendement en relatief stabiel capaciteitsgedrag in sommige bereiken, doorgaans benaderd met strengere controle van piekgedrag, inschakelstroom en beschermende impedantie

Een praktisch uitgangspunt is dat aluminium onderdelen vaak 'bulk- en rimpel'-banen winnen, terwijl tantaal vaak wordt gekozen wanneer maatdruk, impedantiedoelstellingen of een stabieler elektrisch gedrag de vereiste vormen, ervan uitgaande dat het circuit een duidelijk plan heeft om spanning tijdens spanningspieken en transiënten te beperken.

Belangrijke elektrische gedragingen die de prestaties in de echte wereld bepalen

Het werkelijke gedrag van elektrolytische condensatoren wordt bepaald door verschillende op elkaar inwerkende elektrische kenmerken in plaats van alleen door capaciteit.Parameters zoals tolerantie, spanningsstress, lekstroom, ESR, rimpelstroom en thermisch gedrag hebben een sterke invloed op hoe de condensator in de loop van de tijd en onder veranderende bedrijfsomstandigheden presteert.In praktische circuits bepalen deze factoren vaak of een stroomrail stabiel, luidruchtig, thermisch belast of gevoelig voor langdurige degradatie blijft.

Capaciteitswaarden worden gewoonlijk geschreven met behulp van subveelvouden zoals µF, nF en pF, omdat 1 farad extreem groot is voor de meeste discrete componenten.In praktische notatie is 1 µF = 1000 nF en 1 nF = 1000 pF.Door de eenheidsconventies consistent te houden in schema's, stuklijsten en assemblagedocumentatie, worden vervangings- en interpretatiefouten tijdens het ontwerp en de productie verminderd.

Elektrolytische condensatoren hebben doorgaans ook een breder tolerantiebereik dan veel film- of keramische condensatoren.Variaties zoals +50%/−20% zijn niet ongebruikelijk, vooral niet bij onderdelen met een grotere waarde.Bij bulkfiltertoepassingen heeft deze spreiding misschien weinig praktische consequenties, maar bij impedantievorming, timingnetwerken of regellusgedrag kan capaciteitsvariatie de transiënte respons- en stabiliteitsmarges voldoende verschuiven om meetbaar te worden tijdens validatie- en productietests.

De spanningswaarde heeft meer invloed dan alleen het overleven tegen defecten.Continu werken in de buurt van de maximale nominale spanning verhoogt de elektrische spanning in het diëlektrische systeem en kan lekkage, interne verwarming en langdurige slijtagemechanismen versnellen.Daarom verminderen veel ontwerpen opzettelijk elektrolytische condensatoren en gebruiken ze deze onder de gedrukte spanningslimiet om de betrouwbaarheid te verbeteren en de gevoeligheid voor thermische en rimpelgerelateerde spanningen te verminderen.

Lekstroom en isolatiegedrag hebben ook invloed op de prestaties in de echte wereld, vooral in hold-up-circuits, timingsystemen en analoge secties met laag vermogen.Grotere elektrolyten vertonen van nature enige lekkage vanwege het diëlektrische en elektrolytgedrag, en deze lekkage draagt ​​in de loop van de tijd bij aan het verval van de opgeslagen lading.Evalueer in praktische energiesystemen het isolatiegedrag met behulp van zowel lekstroom als tijdconstante overwegingen in plaats van alleen op capaciteitswaarden te vertrouwen.

Verliesmechanismen worden vooral belangrijk onder rimpelomstandigheden.Wanneer AC-rimpelstroom door ESR vloeit, produceert interne vermogensdissipatie warmte, en die verwarming heeft rechtstreeks invloed op de veroudering van de condensator en de operationele levensduur.Naarmate de temperatuur stijgt, versnelt de afbraak van elektrolyten, kan de ESR verder toenemen en kan de thermische spanning in de loop van de tijd toenemen.In veel echte systemen zijn de betrouwbaarheidsproblemen van de condensatoren daarom nauw verbonden met de rimpelstroombehandeling, de luchtstroomomstandigheden, de plaatsing van PCB's en nabijgelegen warmtebronnen, en niet zozeer met de capaciteitswaarde alleen.

Elektrolytische condensator van aluminium

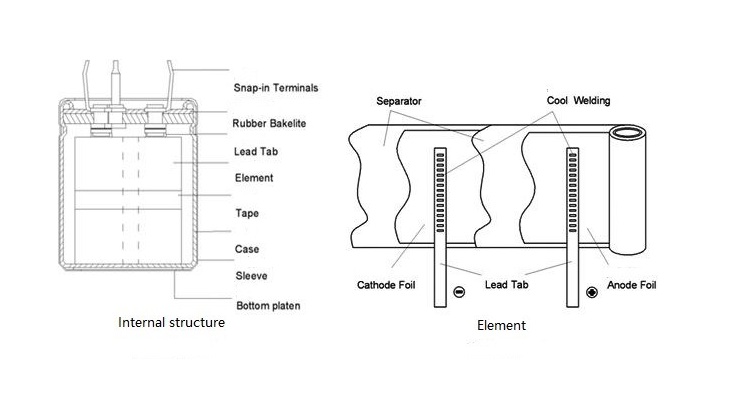

Een aluminium elektrolytische condensator is gebouwd met behulp van verschillende onderling verbonden lagen die samenwerken om elektrische energie op te slaan.De hoofdstructuur omvat een geëtste aluminiumanodefolie, een dunne diëlektrische laag van aluminiumoxide, een elektrolyt en een stroomcollector van negatieve folie.Deze lagen worden tot een compacte jelly-roll-structuur gewikkeld en in een aluminium blikje verzegeld.De geëtste anodefolie is belangrijk omdat het ruwe microscopische oppervlak het effectieve oppervlak aanzienlijk vergroot, waardoor de condensator een hoge capaciteit kan bereiken in een relatief klein formaat.

De diëlektrische laag wordt rechtstreeks op het oppervlak van de anodefolie gevormd via een elektrochemisch proces dat anodische vorming wordt genoemd.Omdat de oxidelaag extreem dun is, kunnen aluminium elektrolytische condensatoren grote capaciteitswaarden bieden in vergelijking met veel andere condensatortypen.De dikte van deze oxidelaag bepaalt de spanning van de condensator.Condensatoren met een hogere spanning vereisen dikkere oxidelagen, maar dit vermindert ook de capaciteitsdichtheid en vergroot de fysieke grootte.

De elektrolyt fungeert als het kathodesysteem van de condensator, terwijl de negatieve folie het geleidende pad naar de externe aansluiting verzorgt.In tegenstelling tot vaste elektrodestructuren die in sommige condensatortypen worden gebruikt, zorgt de elektrolyt ervoor dat de condensator een hoge capaciteit behoudt, maar introduceert ook beperkingen met betrekking tot temperatuur, veroudering en lekstroom.Deze interne materialen zijn zorgvuldig afgedicht om de verdamping van elektrolyten te verminderen en de stabiliteit op lange termijn te behouden.

Omdat het diëlektricum alleen correct werkt als de anode positief blijft ten opzichte van de elektrolyt, zijn de meeste aluminium elektrolytische condensatoren gepolariseerd.Omgekeerde spanning kan de oxidelaag beschadigen, waardoor overmatige stroomstroming, gasvorming, warmteophoping en mogelijk ontluchting ontstaat.Om deze reden zijn polariteitsmarkeringen en een juiste installatie van cruciaal belang bij het praktische circuitontwerp.

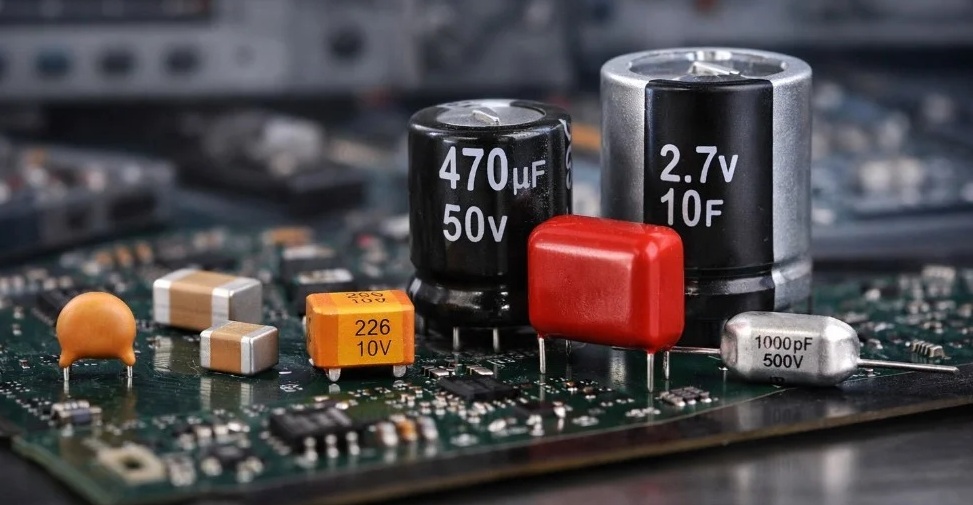

Gebruik van elektrolytische condensatoren in echte circuits

Signaalkoppeling en DC-blokkering

Elektrolytische condensatoren worden veel gebruikt voor signaalkoppeling in audioversterkers, communicatiecircuits, sensorinterfaces en analoge verwerkingstrappen waar AC-signalen tussen circuitblokken moeten passeren terwijl de DC-voorspanning geïsoleerd blijft.Bij deze toepassingen blokkeert de condensator een constante gelijkspanning, terwijl veranderende signaalcomponenten door het signaalpad kunnen blijven gaan.Dit voorkomt dat een trap het werkingspunt van een andere trap verstoort.

Omdat elektrolytische condensatoren relatief grote capaciteitswaarden bieden in compacte behuizingen, worden ze gewoonlijk geselecteerd voor laagfrequente koppelingstoepassingen waarbij kleinere keramische condensatoren economisch mogelijk niet voldoende capaciteit bieden.De polariteitsoriëntatie wordt echter belangrijk omdat onjuiste polariteit de lekstroom, vervorming, verwarming en betrouwbaarheidsproblemen op de lange termijn kan vergroten.

Bij lage frequenties kan onvoldoende capaciteit de basrespons in audiosystemen verzwakken of langzaam veranderende analoge signalen vervormen.Koppelcondensatoren worden geselecteerd op basis van ingangsimpedantie en de vereiste afsnijfrequentie.In praktische circuits kunnen elektrolytische condensatoren die voor koppeling worden gebruikt ook vervorming veroorzaken als er grote wisselspanningen over het diëlektricum verschijnen, vooral in audiopaden waar signaallineariteit van belang is.

Bulkontkoppeling en Power Rail-stabilisatie

Elektrolytische condensatoren worden veelvuldig gebruikt voor bulkontkoppeling en stroomrailstabilisatie in digitale systemen, embedded controllers, industriële elektronica, motoraansturingen en stroomconversiefasen.Hun belangrijkste rol is het lokaal opslaan van energie en het leveren van stroom tijdens plotselinge belastingsveranderingen waarop voedingen of lange PCB-sporen niet onmiddellijk kunnen reageren.

Wanneer processors, communicatiemodules, relais, LED's of motoren snel schakelen, kan een tijdelijke stroomvraag spanningsdalingen en voorbijgaande instabiliteit veroorzaken.Elektrolytische condensatoren helpen deze verstoringen te verminderen door te fungeren als lokale energiereservoirs die rimpelingen absorberen, belastingsovergangen soepel maken en langzamere delen van het stroomdistributienetwerk stabiliseren.

Elektrolytische condensatoren alleen zijn echter meestal niet voldoende voor breedbandruisonderdrukking, omdat hun impedantie bij hogere frequenties stijgt als gevolg van ESR- en ESL-gedrag.Om deze reden worden elektrolytische condensatoren vaak gecombineerd met keramische condensatoren die in de buurt van geïntegreerde schakelingen zijn geplaatst.De elektrolytische condensator ondersteunt bulkenergieopslag, terwijl de keramische condensator hoogfrequente schakelgeluiden en snelle transiënte pieken vermindert.

De ESR van elektrolytische condensatoren heeft ook invloed op het circuitgedrag.Een extreem lage ESR lijkt misschien wenselijk, maar in sommige energiesystemen helpt een gematigde ESR de resonantie tussen condensatoren, PCB-inductie en schakelende regelaars te dempen.Zonder voldoende demping kan er tijdens belastingsovergangen sprake zijn van excessief slingeren of oscilleren.Als gevolg hiervan balanceert de condensatorselectie vaak de capaciteit, ESR, rimpelcapaciteit, stabiliteitsgedrag en transiënte respons in plaats van simpelweg de capaciteit alleen te maximaliseren.

Gelijkrichtervereffening en rimpelreductie

Elektrolytische condensatoren worden vaak gebruikt na gelijkrichtertrappen in lineaire voedingen om pulserende gelijkstroom af te vlakken naar een stabielere uitgangsspanning.Tijdens elke wisselstroomcyclus laadt de condensator op nabij de piek van de gelijkgerichte golfvorm en ontlaadt zich vervolgens in de belasting tussen de pieken, waardoor de rimpelspanning over de voedingsrail wordt verminderd.

Grotere capaciteitswaarden verminderen over het algemeen de rimpelamplitude omdat er meer opgeslagen lading beschikbaar komt tijdens ontladingsintervallen.De capaciteitsselectie is echter afhankelijk van verschillende factoren, waaronder belastingstroom, rimpelfrequentie, toegestane rimpelspanning, opstartgedrag, fysieke grootte en thermische limieten.

Rimpelstroomwaardering wordt vooral belangrijk in voedingstoepassingen, omdat interne verwarming veroorzaakt door rimpelstroom de levensduur van de condensator rechtstreeks beïnvloedt.Overmatige rimpelstroom verhoogt de interne temperatuur, versnelt de afbraak van elektrolyten, verhoogt de ESR in de loop van de tijd en verkort de operationele betrouwbaarheid.Omgevingen met hoge temperaturen versterken deze verouderingsmechanismen verder.

Grote elektrolytische condensatoren in gelijkrichtercircuits kunnen tijdens het opstarten ook een aanzienlijke inschakelstroom veroorzaken, omdat aanvankelijk ontladen condensatoren zich tijdelijk gedragen als belastingen met lage weerstand.Zonder stroombeperking kan deze opstartstoot gelijkrichters, transformatoren, schakelaars, zekeringen en brugdiodes belasten.Ontwerpers verminderen deze effecten vaak met behulp van softstartcircuits, NTC-thermistors, gecontroleerde opstartsequenties of stroombegrenzende weerstanden.

Hold-up-energie, pulsbelastingen en motorondersteuning

Elektrolytische condensatoren worden vaak gebruikt in circuits die kortdurend hoge stroomvereisten ervaren, zoals motoropstartsystemen, relaisactivering, cameraflitsen, LED-drivers, RF-zenders en gepulseerde stroomtoepassingen.In deze situaties levert de condensator tijdelijk opgeslagen energie sneller dan de primaire voeding kan reageren.

In motorsystemen helpen elektrolytische condensatoren de spanningsdaling te verminderen tijdens het opstarten of plotseling accelereren, waarbij de stroomvraag gedurende korte perioden scherp stijgt.In communicatieapparatuur en ingebedde systemen kunnen hold-up-condensatoren hun werking behouden tijdens korte stroomonderbrekingen, batterijwisselgebeurtenissen of tijdelijke instabiliteit van de voeding.

Het relatief hoge energieopslagvermogen van elektrolytische condensatoren maakt ze geschikt voor deze toepassingen, vooral waar fysieke grootte en kosten van belang zijn.Herhaalde pulsbelasting verhoogt de rimpelspanning en de warmteontwikkeling, dus ESR-verwarming, condensatorveroudering, levensduurwaarden en ventilatie moeten zorgvuldig worden overwogen in systemen met een hoge inschakelduur.

RC-timing en waarom elektrolytica slechte precisiecomponenten zijn

Elektrolytische condensatoren verschijnen soms in RC-timingcircuits waar economisch lange vertragingen of grote tijdconstanten nodig zijn.Voorbeelden zijn onder meer opstartvertragingscircuits, langzame resettiming, zachtstartgedrag en eenvoudige oscillator- of timernetwerken.

Elektrolytische condensatoren zijn echter over het algemeen een slechte keuze voor toepassingen met nauwkeurige timing, omdat de capaciteitswaarde, lekstroom, ESR en diëlektrisch gedrag aanzienlijk kunnen variëren afhankelijk van temperatuur, veroudering, frequentie, aangelegde spanning en productietolerantie.Alleen al lekstroom kan het laadgedrag in circuits met lange vertraging merkbaar veranderen.

Temperatuurveranderingen hebben een verdere invloed op de consistentie van de timing, omdat capaciteit en ESR onder bedrijfsomstandigheden verschuiven.In veel circuits worden compensatiemethoden, bredere timingmarges, kalibratieroutines of verschillende condensatortypen toegevoegd wanneer een stabiele timingnauwkeurigheid vereist is.

Voor nauwkeurige oscillatoren, klokgeneratie, meetsystemen of nauwkeurige analoge timing bieden filmcondensatoren of keramische condensatoren met stabiele diëlektrische materialen gewoonlijk een voorspelbaarder langetermijngedrag dan elektrolytische condensatoren.

Ontwerpperspectief: gebruik elektrolytica voor energieproblemen, niet voor precisieproblemen

Elektrolytische condensatoren presteren het beste in toepassingen die zich richten op energieopslag, rimpelbehandeling, ondersteuning van transiënten, bulkfiltering en vereisten voor laagfrequente capaciteit.Hun hoge capaciteit-tot-grootte-verhouding maakt ze praktisch voor vermogenselektronica, energiebuffering, opstartondersteuning en leveringsstabilisatie waar grote ladingsopslag noodzakelijk is.

Ze zijn echter minder geschikt voor precisieafhankelijke taken met een stabiele capaciteit, lage lekkage, nauwe tolerantie, lage vervorming of hoogfrequente werking.ESR-variatie, elektrolytveroudering, temperatuurgevoeligheid, polariteitsbeperkingen en verslechtering van de levensduur hebben allemaal invloed op de prestaties op de lange termijn.

In het moderne circuitontwerp worden elektrolytische condensatoren daarom vaak behandeld als onderdeel van een bredere condensatorstrategie in plaats van op zichzelf staande oplossingen.Ze worden gecombineerd met keramische, film-, polymeer- of andere condensatortypen, zodat elke condensatortechnologie het beste kan omgaan met het frequentiebereik, de stabiliteitsvereiste en het energiegedrag dat deze ondersteunt.

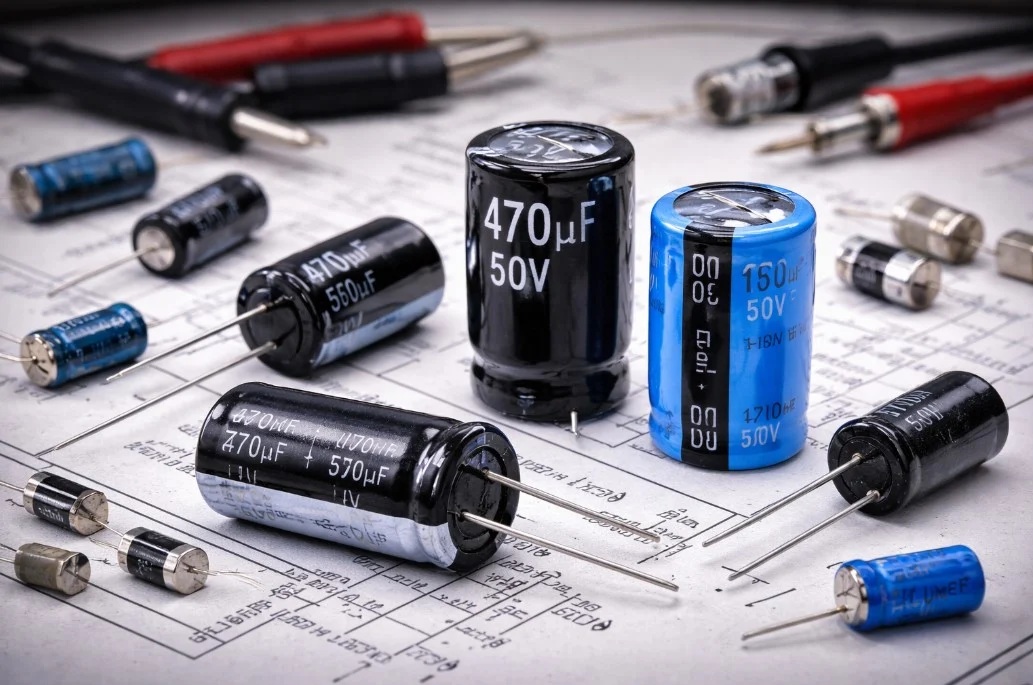

Hoe de polariteit van de elektrolytische condensator te identificeren

Elektrolytische condensatoren zijn gepolariseerde onderdelen, en het omkeren ervan heeft de neiging de lekstroom naar boven te duwen, verwarming te bevorderen en het diëlektricum sneller te verouderen dan zou willen.Wanneer de streep op de mouw is weggeschaafd, de zeefdruk van de printplaat ontbreekt en de draadlengte geen indicatie geeft, kan de polariteit nog steeds worden afgeleid door te kijken hoe lekkage zich in twee richtingen gedraagt.Het doel hier is niet om de capaciteit te lezen.Het doel is om te vergelijken hoe dezelfde condensator zich gedraagt ​​onder een kleine DC-stimulus wanneer de meter wordt gebruikt in de weerstandsmodus (ohm), waarbij de richting stilletjes de uitkomst kan veranderen.

Waarom lekstroom verandert met de richting

Wat de meter feitelijk doet in de Ohm-modus

In de weerstandsmodus genereert de meter een kleine interne gelijkspanning en interpreteert de resulterende stroom als weerstand.Bij een elektrolyt ziet de volgorde er meestal als volgt uit: hij trekt eerst stroom terwijl hij oplaadt, de aangegeven weerstand stijgt vervolgens naarmate het opladen langzamer gaat, en uiteindelijk komt het display op een waarde terecht die wordt gedomineerd door lekkage in plaats van door capaciteit.

Dat laatste bezinkingsgedrag is waar het signaal leeft.Als de polariteit in de meer tolerante richting is uitgelijnd, blijft de lekkage gewoonlijk lager en heeft de meter de neiging naar een hogere schijnbare weerstand te drijven.Als de polariteit is omgekeerd, loopt de lekkage vaak hoger op en kan het er minder rustig uitzien, zodat de meter de neiging heeft om op een lagere schijnbare weerstand te parkeren (of traag te klimmen en nooit zo hoog te worden).Er is een zekere opluchting wanneer de twee richtingen netjes van elkaar scheiden;het verandert een onbekende in iets waar je actie op kunt ondernemen.

Waar u op moet letten

Er ontstaat veel vermijdbare verwarring als je naar de eerste zwaai staart en deze als het antwoord behandelt.De initiële beweging weerspiegelt grotendeels de laaddynamiek, die kan variëren afhankelijk van het meterbereik en de condensatorwaarde.De meer herhaalbare vergelijking komt van het post-transiënte gedrag na consistent wachten.

Focuspunten die tijdens elke passage moeten worden gevolgd:

• De stijging tijdens de transient (snel versus traag)

• De stabiliteit aan het einde (stabiel versus dwalend)

• De verrekend waarde na dezelfde wachttijd in beide richtingen

Waarom dit ‘goed genoeg’ standhoudt op een bankje

Deze benadering steunt op een fysieke asymmetrie die moeilijk weg te wensen is: de oxidelaag in een elektrolyt wordt in één richting gevormd en tolereert die richting over het algemeen beter onder gelijkstroomspanning.Zelfs als het onderdeel oud is, komt de richting die minder aanhoudende stroom produceert onder de DC-voorspanning van de meter vaak overeen met de beoogde polariteit.Het zal niet voldoen aan de identificatienormen van laboratoriumkwaliteit, maar het kan voorkomen dat een reparatie de emotionele wending neemt waar niemand van geniet, waarbij de condensator wordt ingeschakeld en vervolgens stroomafwaartse schade wordt nagejaagd.

Een multimeter gebruiken in de weerstandsmodus

Kies een weerstandsbereik dat een zichtbare oplaadtransiënt vertoont.Op analoge meters is dit vaak R×100 of R×1k;Selecteer op een DMM een ohmbereik dat niet alleen op “OL” ligt voor het hele observatievenster.

Opstelling en veiligheidsleuningen

Uitlezingen in het circuit zijn vaak misleidend, omdat andere componenten kunnen domineren wat de meter ziet. Het verwijderen van de condensator uit het circuit is dus meestal het schonere pad als je er wel mee om kunt gaan.Ontlaad de condensator vóór elke meting, en niet alleen de eerste, want de overgebleven lading zorgt ervoor dat uw tweede vergelijking overtuigend aanvoelt terwijl deze fout is.Voor grote condensatoren is een weerstandsontlading zachter;voor kleine waarden kan een gecontroleerde kortsluiting acceptabel zijn als u zeker weet dat het veilig is.

Probeer niet herhaaldelijk zeer grote condensatoren te hameren met een klein meterbereik.De aanvankelijke stijging kan sommige instrumenten onder druk zetten en kan de metingen ook inconsistent maken, wat frustrerend is als je subtiele verschillen probeert te vergelijken.

Voorbereidingscontrolelijst:

• Verwijder indien mogelijk de condensator uit het circuit.

• Ontladen vóór elke meetcyclus.

• Gebruik een ontladingsmethode die geschikt is voor de grootte van de condensator en de veiligheidscontext.

• Beperk herhaalde "treffers" met hoge inschakelstroom op grote condensatoren.

Meetvolgorde: twee richtingen, dezelfde timing, hetzelfde geduld

Voer de test uit als een gepaarde vergelijking.Je jaagt niet op een perfect getal;je controleert welke richting er onder dezelfde omstandigheden ‘comfortabeler’ uitziet.

De twee-pass-routine:

• Sluit de zwarte draad aan op de ene aansluiting en de rode draad op de andere.

• Observeer door het voorbijgaande;registreer vervolgens het vaste gedrag na een vaste wachttijd (gewoonlijk 5–15 seconden, aangepast voor capaciteit en meterrespons).

• Opnieuw ontladen zodat de tweede passage vanaf dezelfde basislijn begint.

• Draai de afleidingen om en herhaal met dezelfde wachttijd.

• Vergelijk de afgerekende resultaten;de richting die hoger eindigt in schijnbare weerstand komt doorgaans overeen met een lagere lekkage in die oriëntatie.

Hogere weerstand en directioneel gedrag interpreteren

Verschillende meters beïnvloeden de component anders in de ohm-modus, en die kunnen stilletjes omdraaien welke draad overeenkomt met welke interne polariteitsaanname.Onder het metergedrag dat in deze procedure wordt aangenomen, komt de oriëntatie die de hogere eindweerstand oplevert overeen met het feit dat de zwarte draad zich op de positieve pool van de condensator bevindt.

Onzekerheid tijdens de polariteitscontrole is gebruikelijk.Een eenvoudige manier om fouten te voorkomen is door de polariteit één keer te verifiëren met behulp van een bekende gepolariseerde condensator en de exacte meter en het bereik dat gepland is voor testen.Deze kleine controle helpt herhaalde fouten te voorkomen, vooral bij het schakelen tussen analoge meters, digitale meters of verschillende DMM-modellen.

In plaats van te vertrouwen op één eindmeting, worden herhaalde tests vaak gecontroleerd op consistente resultaten en overeenkomende indicatoren.

Directionele aanwijzingen om naar te kijken:

• De betere richting heeft de neiging sneller te klimmen en zich hoger te vestigen.

• De slechtste richting heeft de neiging lager te blijven hangen, er luidruchtiger uit te zien of minder stabiel te lijken.

Als beide richtingen er bijna hetzelfde uitzien, weersta dan de verleiding om een ​​conclusie te forceren.Op dat moment is de condensator mogelijk niet-gepolariseerd, ernstig verslechterd, niet passend bij het geselecteerde bereik of nog steeds beïnvloed door resterende circuitverbindingen.

Veel voorkomende foutgevallen en misleidende metingen

Dit is een vergelijkingsmethode, en vergelijkingen mislukken wanneer factoren van buitenaf het verschil dat je probeert te zien tenietdoen.

Faalmodi en randgevallen:

• Stroompaden in een circuit: parallelle weerstanden, halfgeleiderovergangen en rails kunnen de uitlezing domineren en zelfs de schijnbare conclusie omkeren.

• Hoge lekkage als gevolg van ouderdom of beschadiging: in beide richtingen kan een laag en afnemend contrast worden weergegeven.

• Zeer kleine capaciteit: de transiënt kan te snel zijn om waar te nemen, waardoor de vaste waarde wazig wordt.

• Zeer grote capaciteit: de transiënt kan lang zijn en de inschakelstroom hoger;de consistentie van uw timing is belangrijker dan u verwacht.

• Niet-polaire elektrolyten: AC-gecertificeerde/niet-polaire typen vertonen mogelijk geen sterk richtingsverschil.

Kruiscontroles voordat u macht toepast

Als je weet wat de condensator in het circuit doet, gebruik die context dan als gezondheidscheck.Bij veel plaatsingen van voedingsfilters heeft de positieve pool de neiging naar het knooppunt met een hoger DC-potentieel te wijzen, terwijl de negatieve kant vaak terugkeert naar aarde of een negatieve rail.Wanneer uw vergelijking van de lekrichting en de DC-topologie van het circuit dezelfde kant op wijzen, voelt de beslissing meestal veel minder gespannen aan.

Als ze het er niet mee eens zijn, vertraag dan en verzamel een ander datapunt in plaats van uit ongeduld verder te gaan.Andere manieren om dit te verifiëren zijn onder meer: ​​het schema lezen (indien beschikbaar), het koper van de kaart traceren naar bekende rails, of een gecontroleerde laagspanningsbank gebruiken met stroombegrenzing om gedrag te observeren zonder dat u zich aan volledige bedrijfsstress hoeft te onderwerpen.

Opties voor verificatie vóór stroomvoorziening:

• Schematische bevestiging

• Boardtracering/topologie-inspectie

• Laagspanningsbankvoedingstest met stroombegrenzing

Een betrouwbaardere workflow combineert twee dingen: een directionele lekkagevergelijking en ten minste één onafhankelijke bevestiging.Metingen die afzonderlijk worden uitgevoerd, kunnen voor de gek worden gehouden door het meterontwerp, de restlading, de bereikkeuze of verborgen circuitpaden.Een korte routine, ontladen, beide richtingen met consistente timing meten en vervolgens valideren aan de hand van de circuittopologie, voegt wat tijd toe, maar het heeft de neiging om het soort omgekeerde installatiefout te voorkomen dat een eenvoudige reparatie verandert in een langere, duurdere reeks vervolgfouten.

Conclusie

Elektrolytische condensatoren blijven essentieel in voedingen, analoge systemen, audiocircuits en toepassingen voor energieopslag, omdat ze praktische bulkcapaciteit- en filterproblemen oplossen die veel andere typen condensatoren niet zo economisch kunnen oplossen.Hun werkelijke prestaties hangen niet alleen af ​​van de capaciteitswaarde, maar ook van ESR, rimpelstroombehandeling, thermische omstandigheden, spanningsderating en chemische stabiliteit op lange termijn.Aluminiumelektrolyten blijven de rol van hoge capaciteit en vermogensfiltering domineren, terwijl tantaalcondensatoren een compact formaat en stabiel elektrisch gedrag bieden wanneer de piekomstandigheden zorgvuldig worden gecontroleerd.Moderne ontwerpen combineren elektrolytica steeds vaker met keramische condensatoren om het impedantiegedrag over bredere frequentiebereiken in evenwicht te brengen en de algehele stabiliteit van de stroomrail te verbeteren.

Veelgestelde vragen [FAQ]

1. Waarom falen elektrolytische condensatoren vaak vanwege thermische spanning en niet vanwege eenvoudig capaciteitsverlies?

Rimpelstroom die door ESR stroomt, genereert interne warmte in de condensator.Naarmate de temperatuur stijgt, versnellen de verdamping van elektrolyten en chemische veroudering, waardoor de ESR verder toeneemt en er nog meer verwarming ontstaat.Deze samengestelde cyclus wordt vaak het levensbeperkende mechanisme in voedingen, vooral in warme behuizingen met een slechte luchtstroom.

2. Waarom wordt ESR beschouwd als zowel een nuttig kenmerk als een ontwerpbeperking in stroomcircuits?

ESR veroorzaakt vermogensverlies en warmte, maar kan ook zorgen voor demping die sommige regelcircuits van de regelaar stabiliseert.Een zeer lage ESR kan de rimpel verminderen, maar kan soms oscillatie introduceren als de compensatie van de regelaar een bepaald ESR-bereik verwacht.Hierdoor wordt ESR vaak gezien als een gecontroleerde ontwerpparameter en niet simpelweg als een fout die koste wat het kost moet worden geminimaliseerd.

3. Waarom worden elektrolytische condensatoren vaak gecombineerd met keramische condensatoren op stroomrails?

Elektrolytica kunnen goed omgaan met bulkenergieopslag en langzamere belastingsveranderingen, terwijl keramiek veel sneller reageert op hoogfrequente schakelgeluiden en scherpe stroompieken.Door beide samen te gebruiken, ontstaat een bredere frequentierespons met lage impedantie, waardoor de transiënte stabiliteit wordt verbeterd en railruis effectiever wordt verminderd dan wanneer alleen op één condensatortype wordt vertrouwd.

4. Hoe beïnvloedt rimpelstroom de levensduur van elektrolytische condensatoren rechtstreeks?

Rimpelstroom produceert interne verwarming door ESR-verliezen.Naarmate de interne temperatuur stijgt, versnelt de afbraak van elektrolyten, waardoor capaciteitsdrift en een stijgende ESR in de loop van de tijd ontstaan.Zelfs als de spanningswaarden veilig lijken, kan een overmatige rimpelstroom de levensduur aanzienlijk verkorten als de thermische omstandigheden slecht onder controle zijn.

5. Waarom vereisen tantaalcondensatoren een strikter overspannings- en inschakelbeheer dan aluminiumelektrolyten?

Tantaalcondensatoren zijn gevoeliger voor stootstroom en opstartstress.Plotselinge oplaadgebeurtenissen, hot-plugging of overschrijding van de voeding kunnen een plaatselijke diëlektrische storing veroorzaken die tot catastrofale storingen kan leiden.Ontwerpers verminderen dit risico vaak door gebruik te maken van softstartcircuits, serieweerstand, gecontroleerde hellingssnelheden en conservatieve spanningsderating.

6. Waarom kunnen elektrolytische condensatoren zich na lange opslagperioden anders gedragen?

De diëlektrische oxidelaag in elektrolytische condensatoren kan langzaam worden afgebroken als deze gedurende langere perioden zonder spanning worden opgeslagen.Wanneer de stroom plotseling weer wordt ingeschakeld, kan de lekstroom aanvankelijk toenemen omdat het diëlektricum gedeeltelijk moet worden hervormd.Gecontroleerde spanningsverhoging met stroombegrenzing helpt vaak om een ​​stabielere werking te herstellen en tegelijkertijd de opstartstress te verminderen.
