Wat Is een MOV?

Een metaalooxidevaristor (MOV) is een elektronische beschermingscomponent die wordt gebruikt om circuits te beschermen tegen spanningsoverspanningen en transiënte overvoltage gebeurtenissen. Het belangrijkste doel is om te voorkomen dat overmatige spanning gevoelige elektronische componenten bereikt die beschadigd kunnen raken door plotselinge elektrische verstoringen.

Een MOV wordt vaak een spanningsafhankelijke weerstand genoemd omdat de weerstand automatisch verandert op basis van de spanning die over de terminals wordt aangelegd. Onder normale bedrijfsomstandigheden blijft het zeer resistief. Wanneer er een spanningsoverspanning optreedt, daalt de weerstand snel, waardoor het in staat is om overtollige energie weg te leiden van het beschermde circuit.

Deze automatische respons maakt MOV's tot een van de meest gebruikte overspanningsbeveiligingscomponenten in elektronische en elektrische systemen.

MOV Gedrag Onder Normale Voorwaarden

Tijdens normale werking blijft de spanning over de MOV onder zijn beschermingsdrempel. In deze toestand vertoont het apparaat een zeer hoge weerstand en staat het slechts een kleine lekstroom toe.

De MOV gedraagt zich bijna als een open circuit en heeft weinig effect op de werking van de apparatuur die het beschermt. De stroom blijft vloeien door het beoogde circuitpad terwijl de MOV in een standby-toestand blijft.

Omdat er zeer weinig stroom door het apparaat gaat, is het energieverbruik minimaal tijdens normale werking.

MOV Respons op Spanningsoverspanningen

Spanningsoverspanningen kunnen worden veroorzaakt door blikseminslagen, netwerkschakeloperaties, het starten en stopzetten van motoren, elektrische defecten of andere transiënte verstoringen.

Wanneer de aangelegde spanning de drempel van de MOV overschrijdt, reageert het apparaat bijna onmiddellijk. De weerstand neemt snel af en het begint een veel grotere stroom te geleiden.

Deze plotselinge verandering creëert een pad met lage weerstand waardoor overtollige overspanningsenergie kan worden afgeleid van het beschermde circuit. Tegelijkertijd helpt de MOV om de spanning over gevoelige componenten te beperken tot een veiliger niveau. Deze beschermende actie staat bekend als spanningsbeperking.

Hoe MOV's Elektronische Circuits Beschermen

MOV's beschermen circuits door een alternatieve weg te bieden voor overspanningsstroom.

Tijdens normaal gebruik blijft de MOV inactief en verstoort deze de circuitprestaties niet. Wanneer er een spanningspieken optreedt, wordt het apparaat snel geleidend en leidt het veel van de piekenergie weg van kwetsbare componenten.

Dit vermindert de spanningsstress op geïntegreerde schakelingen, transistoren, microcontrollers, MOSFETs en andere halfgeleiderapparaten. Zodra de piek voorbij is en de normale spanning terugkeert, keert de MOV automatisch terug naar zijn hoge weerstandstoestand.

Veelvoorkomende Toepassingen van MOVs

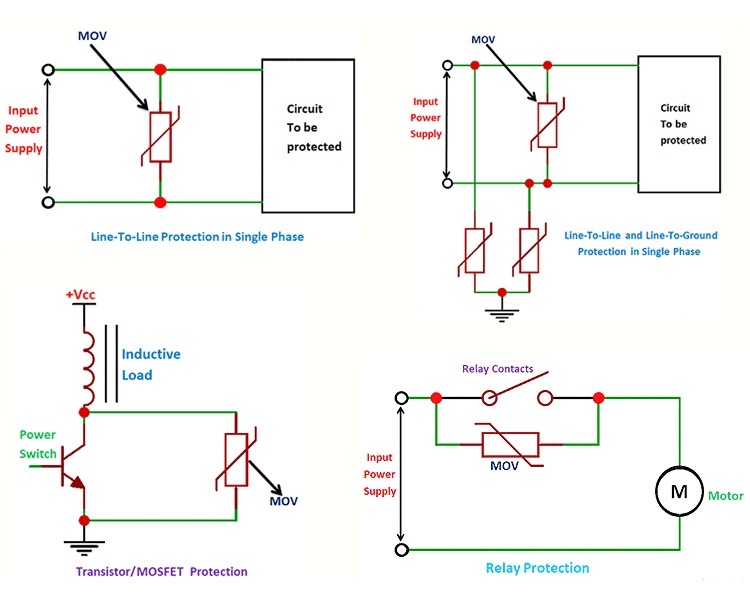

MOVs worden op grote schaal gebruikt waar bescherming tegen spanningspieken vereist is.

Veelvoorkomende toepassingen zijn:

• Voedingsbronnen

• AC-adapters

• Bliksembeveiligers en powerstrips

• Communicatieapparatuur

• Industriële regelsystemen

• Consumentenelektronica

• Huishoudelijke apparaten

• Telecommunicatienetwerken

In deze toepassingen fungeren MOVs als een eerste verdedigingslinie tegen transiënte overspanningsgebeurtenissen.

Waarom MOVs Belangrijk Zijn

Moderne elektronische apparatuur bevat vaak zeer gevoelige halfgeleiderapparaten die zelfs door korte spanningspieken beschadigd kunnen raken.

MOVs bieden automatische overspanningsbescherming zonder dat er regelcircuits of externe activatie nodig zijn. Hun snelle responstijd, eenvoudige implementatie en vermogen om piekenergie te absorberen maken ze zeer effectief voor het beschermen van elektronische systemen.

Vanwege deze voordelen worden MOVs vaak gebruikt in zowel laagvermogen elektronische producten als hoog vermogen industriële apparatuur.

Hoe Werkt een MOV?

Normale Bedrijfstoestand

Een MOV is normaal gesproken aangesloten over de voedingslijn of het beschermde circuit en blijft inactief tijdens normale bedrijfsomstandigheden.

Bij normale spanningsniveaus vertoont de MOV een zeer hoge weerstand en laat deze slechts een kleine lekstroom door. Het grootste deel van de stroom in het circuit volgt zijn bedoelde pad door de belasting, terwijl de MOV in afwachting blijft.

Omdat het apparaat zeer weinig stroom verbruikt, heeft het een minimale impact op de normale werking van het circuit.

Reactie op een Spanningspiek

Wanneer er een transiënte spanningspiek over de MOV verschijnt, begint de spanning te stijgen naar de klemgrens van het apparaat.

Zolang de spanning onder deze grens blijft, blijft de MOV zeer resistief. Zodra de grens wordt overschreden, gaat het apparaat snel over naar een laagweerstandstoestand.

Deze wijziging gebeurt binnen een zeer korte tijd, waardoor de MOV snel kan reageren op plotselinge overspanningsgebeurtenissen.

Hoe Overspanningsbescherming Plaatsvindt

Nadat de MOV geleidend is geworden, biedt deze een laagweerstandspad voor de piekstroom.

In plaats van dat overmatige spanning gevoelige componenten bereikt, wordt een groot deel van de piekenergie omgeleid via de MOV. Dit beperkt de spanning over het beschermde circuit en vermindert elektrische stress op elektronische apparaten.

Een nuttige manier om dit proces te bekijken, is om de MOV te zien als een noodomleidingspad dat inactief blijft totdat er een abnormale spanningsconditie optreedt.

Zodra de piek verdwijnt en de spanning terugkeert naar normaal, keert de MOV automatisch terug naar zijn hoge weerstandstoestand.

MOV Degradatie en Levensduur

MOVs zijn ontworpen om piekenergie te absorberen, maar dit proces beïnvloedt geleidelijk hun interne structuur.

Elk piekevenement veroorzaakt een kleine hoeveelheid slijtage binnen in het apparaat. Terwijl een enkele kleine piek weinig impact kan hebben, verandert herhaalde blootstelling aan spanningspieken langzaam de elektrische eigenschappen van de MOV.

Na verloop van tijd:

• Klemspanning kan verschuiven

• Lekstroom kan toenemen

• Energieabsorptievermogen kan afnemen

• Beschermende prestaties kunnen afnemen

Vanwege dit verouderingsproces hebben MOVs een beperkte levensduur. Toepassingen die blootgesteld worden aan frequente of hoogwaardige pieken kunnen periodieke inspectie of vervanging van de MOV vereisen om betrouwbare bescherming te waarborgen.

Waarom Zekeringen Worden Gebruikt met MOVs

MOVs worden vaak gebruikt samen met thermische zekeringen of veiligheidszekeringen om de bescherming en veiligheid te verbeteren.

Onder normale piekvoorwaarden geleidt de MOV slechts kort en keert deze vervolgens terug naar zijn hoge weerstandstoestand. Echter, een ernstige storing of een langdurige overspanningsconditie kan ervoor zorgen dat de MOV gedurende een langere periode geleidend blijft.

Wanneer dit gebeurt, kan er overmatige hitte ontstaan in het apparaat.

Een zekering biedt een secundaire beschermingslaag door de MOV los te koppelen als er overmatige stroom blijft stromen. Dit helpt oververhitting, componentbeschadiging, rookontwikkeling en andere veiligheidsrisico's te voorkomen.

Om deze reden worden combinaties van MOV en zekering veel gebruikt in commerciële overspanningsbeveiligingsproducten.

Hoe een MOV in Uw Circuit te Gebruiken

Basis MOV Aansluiting

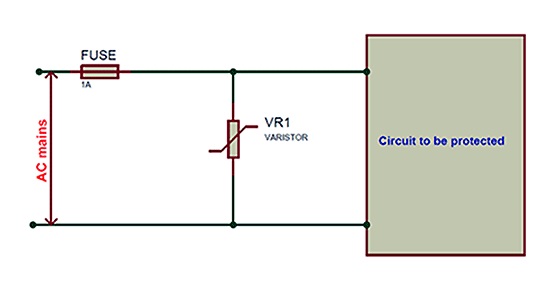

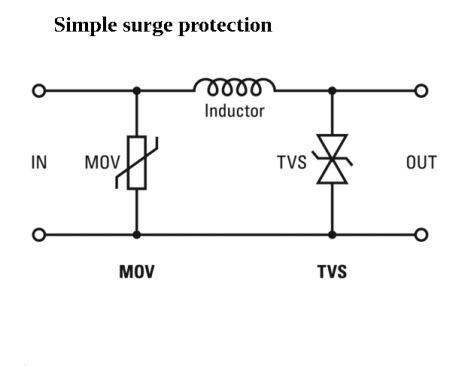

Een MOV wordt typisch parallel verbonden met het circuit of de apparatuur die beschermd wordt.

Omdat het over de voedingsleiding is aangesloten in plaats van in het hoofd stroompad, controleert het continu de spanning die op het circuit wordt toegepast zonder de normale werking te beïnvloeden.

In veel toepassingen wordt een zekering geïnstalleerd samen met de MOV om de algehele bescherming te verbeteren.

Stroomuitvoering tijdens normale werking

Tijdens normale bedrijfsomstandigheden blijft de MOV in zijn hoge-weerstandsstatus.

Er stroomt alleen een zeer kleine lekstroom door het apparaat, terwijl bijna alle stroom gevolgd de bedoelde route door de belasting en andere circuitcomponenten.

Omdat de MOV rechtstreeks over het beschermde circuit is aangesloten, is het altijd klaar om te reageren als er een piek optreedt.

Wat gebeurt er tijdens een spanningspiek

Wanneer er een spanningspiek op de voedingslijn verschijnt, ervaart de MOV dezelfde stijging in spanning als het beschermde circuit.

Zodra de spanning de afschakelgrens van de MOV bereikt, wordt het apparaat snel geleidend. Piekstroom wordt dan omgeleid via de MOV in plaats van door gevoelige elektronische componenten.

Deze actie beperkt de spanning die het circuit bereikt en helpt schade aan halfgeleiders en andere kwetsbare apparaten te voorkomen.

De rol van de zekering

De zekering fungeert als een back-up beschermingsapparaat.

Tijdens normale piekgebeurtenissen geleidt de MOV kort en keert dan terug naar de normale werking. Als er een ongewoon ernstige piek of langdurige overspanningsvoorwaarde optreedt, kan er overmatige stroom door de MOV blijven stromen.

In dergelijke gevallen kan de zekering openen en het circuit ontkoppelen, wat helpt om oververhitting en bijkomende schade te voorkomen.

MOV-slijtage en veroudering

MOV's worden beschouwd als offerbescherming apparaten omdat elke piek gebeurtenis een kleine hoeveelheid interne slijtage veroorzaakt.

Herhaaldelijke piekblootstelling vermindert geleidelijk de beschermingscapaciteit van het apparaat. Na verloop van tijd kan veroudering invloed hebben op lekstroom, afschakelspanning en algehele prestaties bij het omgaan met pieken.

Om deze reden moet de toestand van de MOV worden overwogen in systemen die vaak te maken hebben met piekgebeurtenissen.

Een defecte MOV herkennen

Een defecte MOV kan zichtbare tekenen van schade vertonen, zoals:

• Verkleuring

• Barsten

• Verkoling

• Fysieke vervorming

In sommige gevallen is er geen zichtbare schade, ook al zijn de elektrische kenmerken aanzienlijk veranderd.

Na een grote piekgebeurtenis worden MOV's vaak geïnspecteerd of vervangen om ervoor te zorgen dat het beschermingssysteem correct blijft functioneren.

MOV Constructie

Materialen gebruikt in een MOV

Een MOV is een op keramiek gebaseerd component, voornamelijk gemaakt van zinkoxide (ZnO), dat doorgaans ongeveer 90% van het materiaal vertegenwoordigt.

Extra meta oxiden zoals bismutoxide, kobaltoxide en mangaanoxide worden in kleinere hoeveelheden toegevoegd om de elektrische kenmerken te wijzigen en de prestaties bij het omgaan met pieken te verbeteren.

Door de samenstelling van deze materialen aan te passen, kunnen fabrikanten MOV's produceren met verschillende spanningsclassificaties, afschakelkenmerken en energiecapaciteiten.

Productieproces

De productie van MOV's begint met het mengen van zinkoxide poeder met zorgvuldig geselecteerde toevoegingen.

Het poedermengsel wordt samengeperst in de gewenste vorm en vervolgens op hoge temperatuur verwarmd tijdens een proces dat sinteren wordt genoemd. Sinteren verbindt de deeltjes met elkaar en creëert een dichte keramische structuur.

Nadat het keramische lichaam is gevormd, worden metalen elektroden aan de tegenovergestelde zijden van het apparaat bevestigd. Aansluitdraden of klemmen worden vervolgens toegevoegd, zodat de MOV kan worden aangesloten op externe circuits.

Dit productieproces creëert de interne structuur die verantwoordelijk is voor het unieke elektrische gedrag van de MOV.

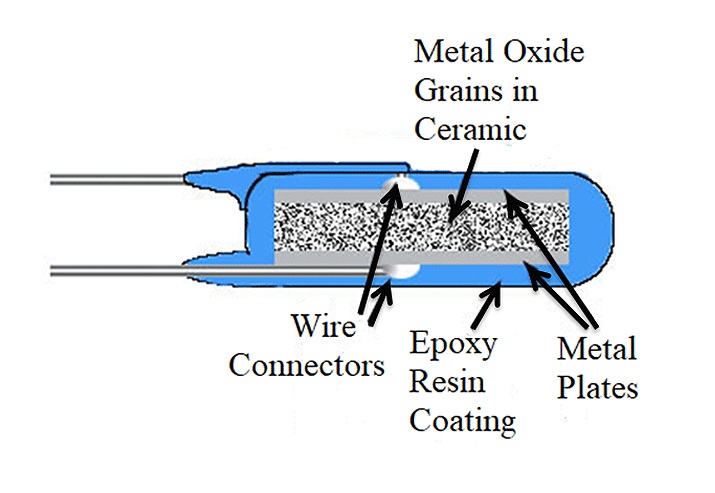

Interne korrelstructuur

Het keramische lichaam van een MOV bevat miljoenen microscopische zinkoxidekorrels.

Op de grenzen waar deze korrels elkaar ontmoeten, worden kleine elektrische junctions gevormd. Deze korrelgrens junctions gedragen zich vergelijkbaar met een groot netwerk van halfgeleider-junctions die door het apparaat zijn verspreid.

Omdat er zo'n groot aantal microscopische junctions binnen de MOV bestaat, kan het apparaat snel reageren wanneer er overmatige spanning wordt toegepast.

MOV-gedrag bij normale en piekspanningen

Onder normale bedrijfsspanningen beperken de meeste korrelgrens junctions de stroomstroom. Dit resulteert in een zeer hoge weerstand en slechts een kleine lekstroom.

Wanneer de toegepaste spanning de drempel van de MOV overschrijdt, beginnen elektrische geleidbaarheidmechanismen zich binnen de korrelgrenzen te ontwikkelen. Elektron tunnel en lawine-effecten stellen stroom in staat veel gemakkelijker door de keramische structuur te stromen.

Als gevolg hiervan neemt de weerstand snel af en wordt de MOV zeer geleidend. Dit stelt het apparaat in staat om piekstroom om te leiden en de spanning die op het beschermde circuit wordt toegepast te beperken.

Veelvoorkomende MOV-pakkettypen

MOV's zijn beschikbaar in verschillende verpakkingsstijlen om verschillende toepassingen en vermogensniveaus te ondersteunen.

Veelvoorkomende types zijn:

• Schijf-type MOV's

• Axiaal-leiding MOV's

• Radiaal-leiding MOV's

• Blok-type MOV's

• Schroef-terminal MOV's

Kleinere apparaten worden vaak gebruikt in consumentenelektronica, terwijl grotere verpakkingsstijlen vaak te vinden zijn in industriële en power-systeemtoepassingen.

Toenemende spanning en energiebeoordelingen

In hoogvermogen toepassingen kunnen meerdere MOV's worden gecombineerd om de beschermingscapaciteit te vergroten.

Het verbinden van MOV's in parallel laat de overspanningsstroom tussen apparaten delen, waardoor de algehele energiebehandelingscapaciteit toeneemt.

Het verbinden van MOV's in serie verdeelt de spanning over meerdere apparaten, waardoor de algehele spanningsbehandelingscapaciteit toeneemt.

Deze arrangementen stellen MOV-beschermingssystemen in staat om te worden aangepast voor een breed scala aan elektrische en industriële toepassingen.

Elektrische kenmerken van een MOV

De prestaties van een Metal Oxide Varistor (MOV) worden bepaald door verschillende belangrijke elektrische kenmerken. Deze kenmerken definiëren hoe het apparaat zich gedraagt onder normale bedrijfsomstandigheden, hoe het reageert op spanningspieken en hoe effectief het gevoelige elektronische componenten beschermt.

De belangrijkste kenmerken omvatten spanning-afhankelijke weerstand, niet-lineair spanning-stroom gedrag, en capaciteit. Samen stellen deze eigenschappen de MOV in staat om automatisch te reageren op transiënt overspanning gebeurtenissen terwijl het grotendeels inactief blijft tijdens normale werking.

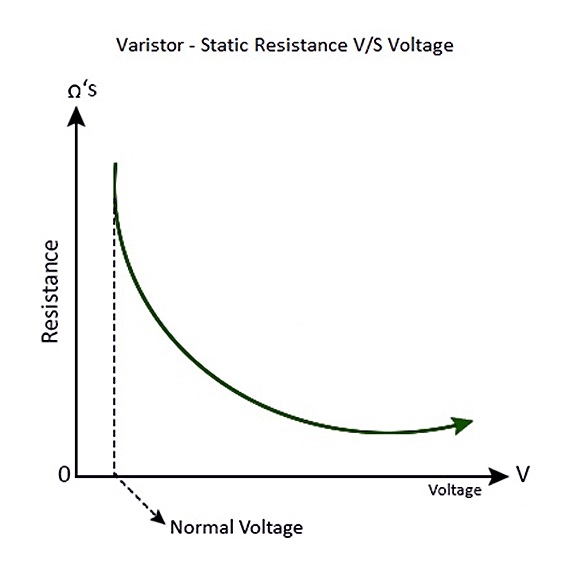

Statische weerstand

In tegenstelling tot een conventionele weerstand die een vrijwel constante weerstand behoudt, verandert een MOV continu zijn weerstand afhankelijk van de spanning die op zijn terminals wordt toegepast.

Bij normale bedrijfsspanningen vertoont de MOV een extreem hoge weerstand en laat het alleen een zeer kleine lekstroom door. Naarmate de toegepaste spanning toeneemt, neemt de weerstand geleidelijk af. Zodra de spanning de beschermingsdrempel benadert, daalt de weerstand veel sneller.

Deze spanning-afhankelijke weerstand is de basis van de werking van de MOV. Hoge weerstand voorkomt onnodige stroom tijdens normale omstandigheden, terwijl lage weerstand tijdens een piek een pad creëert voor overtollige energie om van de beschermde schakeling af te wordengeleid.

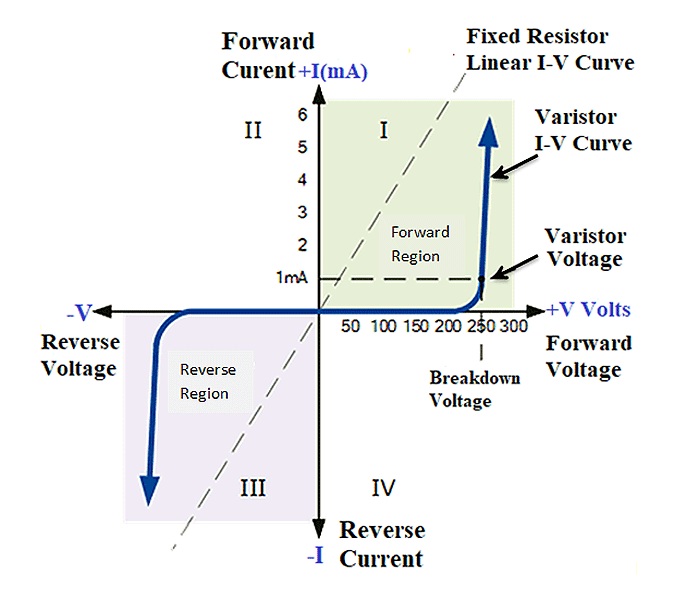

Spanning-Stroom (V-I) Kenmerken

Niet-lineair Elektrisch Gedrag

Een MOV volgt de lineaire spanning-stroom relatie van een conventionele weerstand niet.

In een standaard weerstand neemt de stroom proportioneel toe naarmate de spanning toeneemt. In tegenstelling daarmee vertoont de MOV een sterk niet-lineaire respons. Bij lage spanningen vloeit er slechts een zeer kleine stroom. Zodra de spanning de klemzone nadert, kan een relatief kleine toename van de spanning een zeer grote toename van de stroom veroorzaken.

Deze scherpe overgang stelt de MOV in staat om snel en effectief te reageren tijdens piekgebeurtenissen.

Bidirectionele geleiding

Een MOV kan stroom in beide richtingen geleiden, wat zorgt voor een symmetrisch bidirectioneel kenmerk.

Vanwege dit gedrag kunnen MOV's bescherming bieden tegen zowel positieve als negatieve spanningspieken. Dit maakt ze geschikt voor AC- en DC-toepassingen en stelt een enkel apparaat in staat om bescherming te bieden, ongeacht de polariteit van de piek.

Stroomflow op verschillende spanningsniveaus

Wanneer de toegepaste spanning ver onder de klemspanning ligt, blijft de MOV zeer resistief en vloeit er alleen een kleine lekstroom.

Zodra de spanning de klemzone nadert, neemt de weerstand af en begint de stroom geleidelijk toe te nemen. Zodra de klemspanning is bereikt, daalt de weerstand scherp en wordt de MOV zeer geleidend.

Deze snelle toename van de stroom stelt de MOV in staat om piekenergie te absorberen en om te leiden terwijl de spanning die door gevoelige componenten wordt ervaren, wordt beperkt.

MOV Capaciteit

Naast zijn spanning-afhankelijke weerstand vertoont een MOV ook capaciteit vanwege zijn fysieke constructie.

Het apparaat bevat twee metalen elektroden gescheiden door een keramisch lichaam, waardoor een structuur ontstaat die vergelijkbaar is met een condensator. Als gevolg hiervan heeft elke MOV een meetbare capaciteit.

De capaciteit wordt beïnvloed door verschillende factoren:

• Elektrodenoppervlakte

• Keramische dikte

• Fysieke afmeting van het apparaat

Grotere elektrodenoppervlakken vergroten over het algemeen de capaciteit, terwijl een grotere scheiding tussen elektroden de capaciteit meestal vermindert.

Capaciteitseffecten in DC- en AC-circuits

DC Circuits

In de meeste DC-toepassingen heeft MOV-capaciteit weinig effect op de werking van het circuit.

Wanneer de toegepaste spanning onder de klemthreshold blijft, blijft de MOV in zijn hoge-resistentietoestand en hebben zijn capacitatieve eigenschappen meestal minimale invloed op de prestaties. Tijdens een piekgebeurtenis wordt het geleidend gedrag van de MOV de dominante factor.

AC Circuits

Capaciteit wordt belangrijker in AC-systemen.

Omdat de MOV over de beschermde schakeling is aangesloten, kan zijn capaciteit een kleine AC-stroom laten vloeien, zelfs wanneer er geen piekspanning aanwezig is. Dit draagt bij aan de lekstroom die wordt waargenomen tijdens normaal gebruik.

Naarmate de bedrijfsfrequentie toeneemt, wordt het effect van capaciteit waarschijnlijker. Om deze reden wordt MOV-capaciteit vaak in overweging genomen bij communicatieapparatuur, hoogfrequente schakelingen en andere signaalgevoelige toepassingen.

Capacieve Reactantie

De tegenoverstelling die door capaciteit in een AC-circuit wordt gecreëerd, staat bekend als capacieve reactantie.

Waar:

• X₍C₎ = capacieve reactantie (Ω)

• f = frequentie (Hz)

• C = capaciteit (F)

Deze relatie laat zien dat capacieve reactantie afneemt naarmate de frequentie toeneemt en ook afneemt naarmate de capaciteit toeneemt.

Als resultaat kunnen signalen met hogere frequentie grotere lekstromen produceren via het capacieve pad van de MOV.

Samenvatting van Belangrijke Elektrische Kenmerken

Het elektrische gedrag van een MOV wordt voornamelijk bepaald door drie kenmerken: spanningsafhankelijke weerstand, niet-lineaire spannings-stroomrespons en capaciteit.

Onder normale bedrijfsomstandigheden handhaaft de MOV een zeer hoge weerstand en laat het alleen een kleine lekstroom vloeien. Terwijl de spanning de klemmingszone nadert, neemt de weerstand snel af en neemt de stroom scherp toe, waardoor het apparaat in staat is om piekenergie weg te leiden van de beschermde schakeling.

De aanwezigheid van capaciteit beïnvloedt ook de lekstroom, met name in AC- en hoogfrequente toepassingen. Samen stellen deze kenmerken MOV's in staat om snelle en effectieve piekbeveiliging te bieden.

De Juiste MOV Kiezen voor Bescherming

Het selecteren van de juiste MOV is essentieel voor het bereiken van betrouwbare piekbeveiliging. Een apparaat met onjuiste specificaties kan voortijdig falen, terwijl een overgedimensioneerd apparaat mogelijk geen optimale bescherming biedt voor gevoelige componenten.

Verschillende belangrijke specificaties moeten samen worden geëvalueerd om een goede werking onder zowel normale als piekomstandigheden te waarborgen.

Maximale Werkspanning

De maximale werkspanning is de hoogste continue spanning die op de MOV kan worden toegepast terwijl de lekstroom binnen de gespecificeerde grenzen blijft.

Deze waarde moet altijd hoger zijn dan de normale werkspanning van de schakeling. Het kiezen van een geschikte marge helpt ongewenste geleiding te voorkomen en vermindert de lange-termijn belasting van het apparaat.

Klemmingsspanning

De klemmingsspanning definieert het niveau waarop de MOV begint aanzienlijke stroom te geleiden en actief verdere spanningsstijgingen beperkt.

Een lagere klemmingsspanning biedt doorgaans sterkere bescherming, maar deze moet hoog genoeg blijven om normale werking niet te verstoren. Een goede selectie vereist een afstemming tussen beschermingseffectiviteit en bedrijfsstabiliteit.

Piekstroomclassificatie

De piekstroomclassificatie specificeert de maximale piekstroom die de MOV veilig kan geleiden tijdens een tijdelijk evenement.

Toepassingen die aan bliksem gerelateerde pieken, industriële schakeltransiënten of andere hoge-energie verstoringen zijn blootgesteld, vereisen vaak hogere piekstroomcapaciteiten.

Het selecteren van een MOV met voldoende stroomcapaciteit verbetert de betrouwbaarheid en vermindert het risico op falen tijdens ernstige piekevenementen.

Energieabsorptiewaarde

De energieabsorptiewaarde geeft de maximale piekenergie aan die de MOV veilig kan dissiperen en wordt typisch uitgedrukt in joules (J).

Tijdens een piek zet de MOV elektrische energie om in warmte. Het geselecteerde apparaat moet een energiewaarde hebben die de maximale verwachte piekenergie overschrijdt om voldoende bescherming en levensduur te bieden.

Reageertijd

Reageertijd verwijst naar hoe snel de MOV begint te geleiden nadat er een piekspanning verschijnt.

MOV's reageren doorgaans binnen ongeveer 100 nanoseconden, waardoor ze snel kunnen reageren op transiënte overspanningsgebeurtenissen voordat gevoelige componenten beschadigd kunnen raken.

Maximale AC-spanning

De maximale AC-spanning classificatie specificeert de hoogste RMS-spanning die continu op de MOV in AC-systemen kan worden toegepast.

De geselecteerde classificatie moet iets hoger zijn dan de normale lijnspanning om overmatige lekstroom en onnodige belasting van het apparaat te voorkomen.

Lekstroom

Lekstroom is de kleine stroom die door de MOV vloeit terwijl deze onder zijn klemmingsspanning werkt.

Hoewel normaal zeer klein, kan lekstroom nuttige informatie verschaffen over de toestand van het apparaat. Een toename van de lekstroom kan wijzen op veroudering, elektrische belasting of degradatie.

Langdurige Betrouwbaarheid en Piekverandering

De prestaties van de MOV veranderen geleidelijk naarmate piekenergie herhaaldelijk wordt geabsorbeerd.

Een van de meest voorkomende ouderdomseffecten is surge shift, wat verwijst naar veranderingen in elektrische kenmerken, met name klemspanning, na herhaalde blootstelling aan overspanningen.

Naarmate de MOV veroudert:

• Klemspanning kan veranderen

• Lekrichting kan toenemen

• Energie-afhandelingscapaciteit kan afnemen

• De algehele beschermende prestatie kan afnemen

Toepassingen die blootgesteld worden aan frequente transiënten moeten rekening houden met de lange termijn betrouwbaarheid bij het selecteren van een MOV en kunnen periodieke inspectie of vervanging vereisen.

MOV Selectiechecklist en Beste Praktijken

Voordat u een MOV selecteert, moet u verifiëren dat het apparaat biedt:

• Maximale werkspanning boven de normale bedrijfsspanning

• Geschikte klemspanning voor beschermde componenten

• Voldoende overspanningsstroomcapaciteit

• Voldoende energieabsorptieclassificatie

• Snelle responstijd

• Geschikte AC-spanningclassificatie

• Acceptabele lekrichting eigenschappen

• Lange termijn betrouwbaarheid geschikt voor verwachte overspanningsexposure

Het samen evalueren van deze specificaties helpt om effectieve overspanningsbescherming en betrouwbare werking op lange termijn te waarborgen.

Reële Toepassingen van MOV's

MOV's worden in elektrische en elektronische systemen gebruikt ter bescherming tegen transiënt overspanningsgebeurtenissen. Hun vermogen om automatisch te reageren en surge-energie om te leiden maakt hen geschikt voor een breed scala aan toepassingen.

Halfgeleiderbescherming

Gevoelige halfgeleidercomponenten kunnen zelfs door korte spanningspieken worden beschadigd.

MOV's worden vaak gebruikt om te beschermen:

• Transistors

• MOSFET's

• Thyristors

• Geïntegreerde circuits

• Microcontrollers

• Vermogen halfgeleiders

Door de surge-spanning te beperken, helpt de MOV de betrouwbaarheid van componenten te verbeteren en het risico op elektrische schade te verminderen.

Motor- en schakelinrichtingen

Motoren, relais, contactoren en schakelapparaten genereren vaak transiëntspanningen tijdens gebruik.

MOV's helpen om te onderdrukken:

• Schakeltransiënten

• Elektrisch lawaai

• Contactboogvorming

• Vroegtijdige component slijtage

Dit verbetert de betrouwbaarheid van apparatuur en verlengt de levensduur van schakelaarscomponenten.

Bescherming van voedingssystemen en energievoorzieningen

Voedingssystemen worden vaak blootgesteld aan overspanningen veroorzaakt door bliksem, nutsvoorzieningen, grote motorbelastingen en netstoringen.

MOV's worden vaak geïnstalleerd in:

• Overspanningsbeveiligers

• Voedingsstroken

• AC-voedingsbronnen

• Voedingsadapters

• Acculaders

• Spanningconditioneringsapparatuur

In deze toepassingen fungeert de MOV als de eerste verdedigingslinie tegen binnenkomende surge-energie.

Communicatie- en netwerkinrichtingen

Communicatiesystemen maken vaak gebruik van lange kabelverbindingen die aan externe surge-bronnen kunnen worden blootgesteld.

MOV's worden vaak gebruikt in:

• Telefoonsystemen

• Communicatienetwerken

• Gegevensoverdrachtsapparatuur

• Netwerkhardware

• Signaalverdelingssystemen

Deze bescherming helpt de systeem betrouwbaarheid en dataintegriteit te behouden.

Industriële en distributiesystemen

Industriële omgevingen bevatten vaak grote elektrische belastingen en schakelapparaten die significante transiëntspanningen kunnen genereren.

MOV's worden veel gebruikt in:

• Industriële voedingssystemen

• Besturingspanelen

• Automatiseringssystemen

• Motorbesturingscentra

• Distributieapparatuur

Deze installaties helpen zowel elektriciteitsapparatuur als gevoelige besturingselektronica te beschermen.

Consumentenelektronica

Veel consumentenproducten bevatten ingebouwde MOV-bescherming.

Voorbeelden zijn:

• Mobiele telefoons

• Laptopcomputers

• Desktopcomputers

• Televisies

• Digitale camera's

• Gaming-systemen

• Huishoudelijke apparaten

MOV's helpen deze apparaten te beschermen tegen spanningsstoringen die zich op het elektriciteitsnet kunnen voordoen.

Gespecialiseerde hoogfrequente toepassingen

Hoewel voornamelijk gebruikt voor overspanningsbescherming, kunnen MOV's ook worden gevonden in bepaalde hoogfrequente en microgolftoepassingen.

Hun niet-lineaire elektrische kenmerken kunnen worden gebruikt voor:

• Signaalmodulatie

• Signaaldetectie

• Frequentieconversie

Deze toepassingen zijn minder gebruikelijk, maar tonen de veelzijdigheid van MOV-technologie aan.

Tips voor ontwerp en selectie van MOV-beschermingscircuits

Een juiste selectie van MOV's is essentieel voor het bereiken van betrouwbare overspanningsbescherming. Het apparaat moet bestand zijn tegen normale operationele omstandigheden terwijl het veilig omgaat met transiënt overspanningsgebeurtenissen.

Bepaal de Continue Bedrijfsspanning

De MOV moet inactief blijven tijdens normale werking.

Een veelvoorkomende ontwerppraktijk is het selecteren van een MOV met een continue spanningswaarde van ongeveer 10% tot 15% hoger dan de verwachte bedrijfsvoltage. Dit helpt bij het opvangen van spanningsvariaties en voorkomt ongewenste geleiding.

Bereken de vereiste piekenergiebeoordeling

Schat de maximale piekenergie die in de toepassing wordt verwacht en selecteer een MOV met een geschikte veiligheidsmarge.

Hogere energiebeoordelingen verbeteren over het algemeen de duurzaamheid en bieden betere bescherming in omgevingen waar vaak pieken optreden.

Verifieer de piekstroomcapaciteit

De geselecteerde MOV moet een piekstroombeoordeling hebben die hoger is dan de hoogste verwachte transiënte stroom.

Een extra marge voor stroomafhandeling verbetert vaak de lange termijn betrouwbaarheid en vermindert de belasting van het apparaat.

Houd rekening met de vereisten voor vermogensafgifte

De piekenergie die door de MOV wordt geabsorbeerd, wordt omgezet in warmte.

Het geselecteerde apparaat moet voldoende vermogen afgeven om te voldoen aan de verwachte bedrijfsomstandigheden zonder overmatige thermische belasting.

Selecteer de juiste klemdruk

De klemdruk moet laag genoeg zijn om gevoelige componenten te beschermen, maar hoog genoeg om onnodige geleiding tijdens normaal bedrijf te voorkomen.

Het selecteren van de juiste waarde is een van de belangrijkste aspecten van MOV-beschermingsontwerp.

Voeg extra beschermingsapparaten toe

MOV's worden vaak gecombineerd met aanvullende beschermende componenten zoals zekeringen en thermische beschermingsapparaten.

Deze apparaten bieden back-upbescherming als een ernstige piek of een langdurige overspanning leidt tot overmatige stroom of oververhitting.

Beste praktijken voor betrouwbare MOV-bescherming

Voor betrouwbare werking moet de geselecteerde MOV voorzien in:

• Voldoende continue spanningsmarge

• Voldoende piekenergiecapaciteit

• Geschikte piekstroombeoordeling

• Geschikte vermogensafgiftecapaciteit

• Correcte klemdruk

• Juiste zekering of thermische bescherming

Het volgen van deze richtlijnen helpt de prestaties van overspanningsbescherming, de betrouwbaarheid van apparatuur en de algehele systeemveiligheid te verbeteren.

Conclusie

MOV's bieden een eenvoudige en effectieve methode ter bescherming van elektronische apparatuur tegen schadelijke spanningspieken. Hun vermogen om snel te reageren, overmatige spanning te klemmen en piekenergie te absorberen, maakt hen een veelgebruikte keuze in voedingen, industriële systemen, communicatie-apparatuur en consumentenelektronica. Het begrijpen van MOV-werking, beoordelingen, verouderingsgedrag en de juiste circuitintegratie helpt om betrouwbare overspanningsbescherming te waarborgen en de lange termijn duurzaamheid van elektronische systemen te verbeteren.

Veelgestelde Vragen [FAQ]

1. Waarom wordt een MOV parallel geschakeld in plaats van in serie met het circuit dat het beschermt?

Een MOV wordt parallel geschakeld zodat hij continu de spanning over het beschermde circuit kan bewaken zonder de normale stroom te verstoren. Tijdens normaal bedrijf blijft de MOV in een hoge weerstandstoestand en trekt hij slechts een kleine lekstroom aan. Wanneer een spanningspiek de klemdruk overschrijdt, schakelt de MOV snel naar een lage weerstandstoestand en biedt hij een alternatieve route voor de piekstroom. Deze regeling stelt de MOV in staat om overtollige energie weg te leiden van gevoelige componenten terwijl het normale circuitbedrijf onder standaardomstandigheden behouden blijft.

2. Hoe beïnvloedt herhaalde blootstelling aan pieken de lange termijn betrouwbaarheid van een MOV?

Elk piekevenement dat door een MOV wordt geabsorbeerd, veroorzaakt een kleine hoeveelheid interne degradatie binnen de zinkoxidekorrelstructuur. Na verloop van tijd kunnen herhaalde pieken de energieafhandelingscapaciteit van het apparaat verminderen, de lekstroom verhogen en de klemdruk wijzigen. Hoewel een MOV na talrijke piekevenementen kan blijven functioneren, neemt zijn beschermende werking geleidelijk af. Om deze reden worden MOV's beschouwd als sacrale beschermingsapparaten en kunnen ze inspectie of vervanging vereisen na significante piekblootstelling om betrouwbare bescherming te behouden.

3. Welke factoren moeten worden geëvalueerd bij het selecteren van een MOV voor overspanningsbescherming van voedingen?

Juiste selectie van MOV vereist het evalueren van meerdere specificaties in plaats van zich alleen op de spanningsbeoordeling te concentreren. Belangrijke parameters zijn onder andere de maximale werkspanning, klemdruk, piekstroombeoordeling, energieabsorptiecapaciteit, responstijd, lekstroom en lange termijn weerstand tegen pieken. De geselecteerde MOV moet bestand zijn tegen de normale bedrijfsvoltage zonder te geleiden, terwijl het voldoende capaciteit voor piekafhandeling biedt voor verwachte transiënte gebeurtenissen. Voldoende ontwerpmarges verbeteren de betrouwbaarheid en helpen premature veroudering of uitval van de MOV te voorkomen.

4. Waarom worden MOV's vaak samen met zekeringen of thermische beschermingsapparaten gebruikt?

Terwijl een MOV effectief korte oplevingen aankan, is het niet ontworpen om continu stroom te geleiden tijdens langdurige overspanning. Als er een ernstige storing optreedt, kan de MOV geleidend blijven en overmatige hitte genereren. Een zekering of thermische beveiliging biedt een tweede veiligheidslaag door de MOV te ontkoppelen wanneer abnormale stroom- of temperatuurcondities zich voordoen. Deze combinatie helpt oververhitting, apparatuurbeschadiging en potentiële veiligheidsrisico's te voorkomen, terwijl de algehele betrouwbaarheid van het beschermingscircuit verbetert.

5. Hoe stelt de interne zinkoxide-korrelstructuur een MOV in staat om zo snel te reageren op spanningspieken?

Een MOV bestaat voornamelijk uit zinkoxide-korrels omringd door microscopische korrelgrensverbindingen die zich gedragen als een groot netwerk van halfgeleiderverbindingen. Onder normale spanningsomstandigheden beperken deze verbindingen de stroomdoorvoer, wat resulteert in een zeer hoge weerstand. Wanneer de spanning de drempel van het apparaat overschrijdt, treden geleidingsmechanismen zoals elektrontunneling en lawine-doorbraak op over de korrelgrenzen. Dit zorgt ervoor dat de weerstand snel daalt, waardoor de MOV grote piekstromen in slechts nanoseconden kan geleiden en de spanning kan clampen voordat gevoelige componenten beschadigd kunnen raken.
