Fuseweerstand Uitleg: Werking, Selectie en Testen

Fuseweerstanden combineren stroombeperking en circuitbescherming in één component. Ze functioneren als standaardweerstanden tijdens normale werking, en openen vervolgens het circuit bij overbelasting of kortsluitomstandigheden. Dit artikel legt de structuur van de fuseweerstand, het werkingsprincipe, selectiefactoren, toepassingen, testmethoden en vergelijkingen met standaardweerstanden en zekeringen uit.

Catalogus

De Grondslagen van Fuseweerstanden

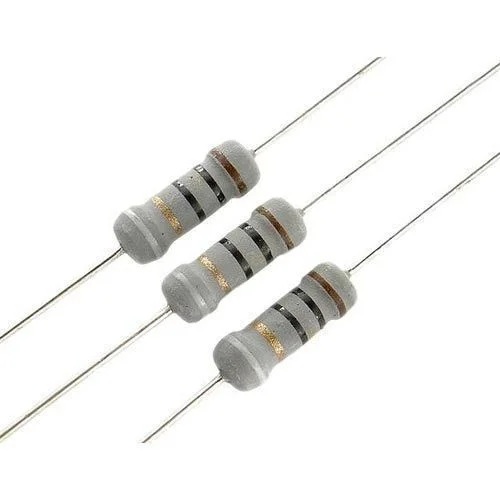

Wat is een fuseweerstand?

Een fuseweerstand, ook bekend als een fusable weerstand, is een speciaal component dat de functies van een weerstand en een zekering in één apparaat combineert. Tijdens normale werking beperkt het de stroom en creëert het de vereiste spanningsval net als een standaard weerstand. Als zich een abnormale stroomconditie voordoet, kan het het circuit ontkoppelen om andere componenten te beschermen tegen schade.

Veel elektronische circuits vereisen stroombeperking om componenten binnen veilige elektrische grenzen te laten werken. Hoewel een standaard weerstand de stroom kan beheersen, is vaak extra bescherming nodig om schade door kortsluitingen, overbelastingen of componentstoringen te voorkomen. Een fuseweerstand voldoet aan beide eisen door stroomcontrole en circuitbescherming in één compact component te combineren.

Dit dubbele ontwerp vermindert het aantal componenten, vereenvoudigt circuitschema's, bespaart PCB-ruimte en kan de productiekosten verlagen. Als gevolg hiervan worden fuseweerstanden veel gebruikt in voedingen, acc chargers, huishoudelijke apparaten, automotive elektronica en industriële controlesystemen.

Dubbele functie: Stroombeperking en Circuitbescherming

Het belangrijkste voordeel van een fuseweerstand is het vermogen om twee functies gelijktijdig uit te voeren. Tijdens normale werking gedraagt het zich als een weerstand door de stroomstroom te regelen en een goede circuitwerking te ondersteunen. Tijdens foutomstandigheden fungeert het als een beschermend apparaat dat het circuit ontkoppelt wanneer er te veel stroom is.

Wanneer een kortsluiting, defecte halfgeleider, beschadigde bedrading of andere abnormale toestand ervoor zorgt dat de stroom boven veilige limieten stijgt, is de fuseweerstand ontworpen om op een gecontroleerde manier te reageren. Het interne weerstandselement bevat een zorgvuldig ontworpen sectie die als doorbranding punt dient. Zodra de temperatuur de opgegeven drempel bereikt, opent deze sectie en onderbreekt permanent de stroomstroom.

Dit fail-open gedrag voorkomt dat overmatige foutstroom gevoelige componenten zoals halfgeleiders, transformatoren, condensatoren en PCB-sporen bereikt. In tegenstelling tot standaard weerstanden, die kunnen oververhit raken of onvoorspelbaar kunnen falen tijdens ernstige overbelastingen, zijn fuseweerstanden specifiek ontworpen om het circuit veilig en consistent te ontkoppelen.

Constructie en Belangrijke Kenmerken

Fuseweerstanden zijn ontworpen om continue werking te weerstaan terwijl ze betrouwbare bescherming bieden tijdens foutomstandigheden. Om deze balans te bereiken, gebruiken fabrikanten gespecialiseerde materialen en constructietechnieken die zowel elektrische prestaties als veiligheid ondersteunen.

Een van de meest herkenbare kenmerken is de keramische behuizing. Keramische materialen bieden uitstekende elektrische isolatie en kunnen veel hogere temperaturen weerstaan dan veel op plastic gebaseerde materialen. Tijdens normaal bedrijf helpt de keramische behuizing de warmte die door het resistieve element wordt gegenereerd, te dissiperen. Tijdens foutomstandigheden helpt het om warmte, vonken, afval en gassen die kunnen worden geproduceerd wanneer het component opent, te bevatten.

Fysieke identificatie is een andere belangrijke eigenschap. Zekeringweerstanden bevatten vaak unieke markeringen, geprinte labels of kleurbanden die ze onderscheiden van gewone weerstanden. Dit onderscheid is vooral belangrijk tijdens onderhoud en reparatie omdat het vervangen van een zekeringweerstand door een standaard weerstand de beoogde beschermingsmechanisme van de schakeling verwijdert.

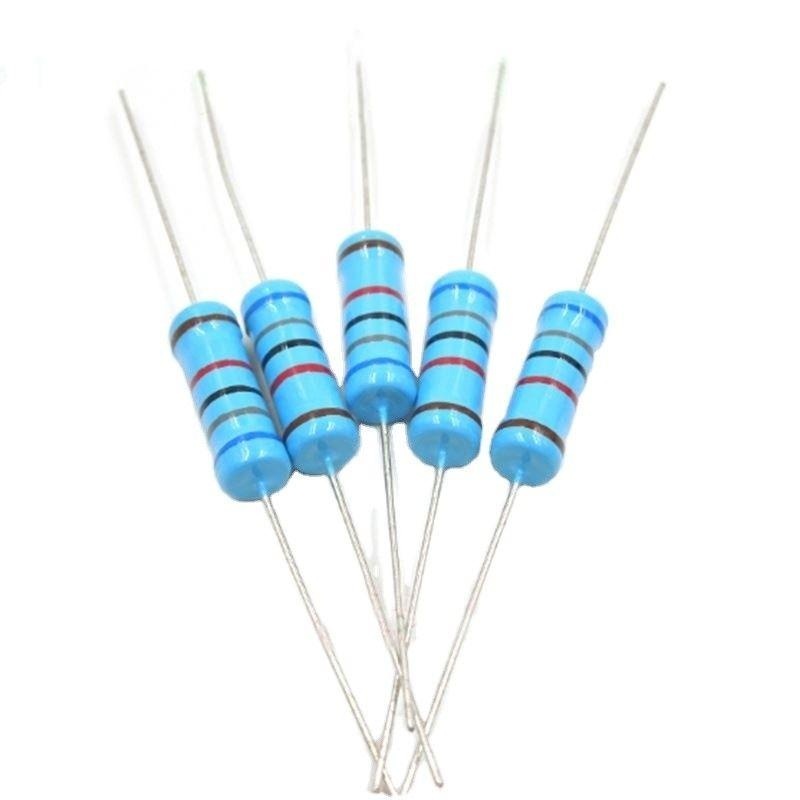

Er zijn verschillende constructiemethoden beschikbaar, afhankelijk van de applicatie-eisen. De meest voorkomende ontwerpen zijn bedrukt zekeringweerstanden en metalen film zekeringweerstanden.

Bedrukt zekeringweerstanden maken gebruik van een zorgvuldig geselecteerde resistieve draad die om een keramische kern is gewonden. Deze apparaten bieden doorgaans een hogere vermogenstoepassing en voorspelbare fusi kenmerk, waardoor ze geschikt zijn voor voedingssystemen, motorbesturing en andere toepassingen met een hoger vermogen.

Metalen film zekeringweerstanden gebruiken een dunne resistieve film die op een isolerende substrate is aangebracht. Ze zijn doorgaans kleiner, bieden stabiele elektrische prestaties en worden vaak gebruikt in compacte elektronische apparatuur waar de ruimte op de printplaat beperkt is.

Ongeacht het type constructie, delen alle zekeringweerstanden hetzelfde doel: het bieden van een stabiele weerstand tijdens normaal bedrijf, terwijl ze veilig de schakeling ontkoppelen wanneer buitensporige stroom een foutconditie creëert.

Hoe Werkt een Zekeringweerstand?

Bedrijf Onder Normale Omstandigheden

Onder normale bedrijfsomstandigheden functioneert een zekeringweerstand als een standaard weerstand. Wanneer er stroom wordt aangelegd, stroomt elektrische stroom door het resistieve element, en de weerstandwaarde regelt de hoeveelheid stroom die door de schakeling stroomt. Deze weerstand creëert ook de benodigde spanningsval die nodig is voor een goede werking van de schakeling.

Terwijl de stroom door het component stroomt, wordt een deel van de elektrische energie omgezet in warmte. Dit verwarmingseffect is een normaal kenmerk van de werking van weerstanden. Zolang de stroom binnen de gedefinieerde limieten van het component blijft, blijft de gegenereerde warmte onder de toegestane vermogenswaarde. De warmte verspreidt zich door het resistieve element, wordt overgedragen naar de keramische behuizing en wordt geleidelijk in de omringende omgeving afgegeven.

In voedingssystemen, acculaders, controlecircuits en vele andere elektronische systemen vindt dit proces continu plaats terwijl de apparatuur werkt. De zekeringweerstand blijft elektrisch stabiel en helpt een consistente prestaties van de schakeling te behouden.

Betrouwbaarheid op lange termijn hangt ook af van de stabiliteit van de weerstand. Een goed geselecteerde zekeringweerstand ervaart slechts kleine wijzigingen in weerstand wanneer deze wordt blootgesteld aan normale temperatuurvariaties. Het handhaven van een stabiele weerstandwaarde helpt om nauwkeurige stroomcontrole, juiste spanningsniveaus en betrouwbare beschermingsprestaties te behouden.

Hoe het Fusiemechanisme Reageert op Overstroom

De beschermende functie van een zekeringweerstand wordt actief wanneer overmatige stroom door de schakeling stroomt. Veelvoorkomende oorzaken zijn kortsluitingen, overbelaste circuits, defecte halfgeleiders, beschadigde bedrading of abnormale spanningscondities.

Naarmate de stroom boven het normale bedrijfsbereik stijgt, begint het resistieve element warmte te genereren met een veel snellere snelheid. Dit gebeurt omdat de warmteontwikkeling volgt de I²R-relatie, wat betekent dat zelfs een relatief kleine toename in stroom een veel grotere toename in temperatuur kan veroorzaken.

Aanvankelijk absorbeert en dissipates het component de extra warmte door zijn behuizing. Als de overbelasting aanhoudt, overschrijdt de gegenereerde warmte uiteindelijk de hoeveelheid die veilig kan worden afgegeven. De interne temperatuur stijgt dan snel.

Zodra de temperatuur de door het component ontworpen fusiemarge bereikt, begint een specifiek gedeelte van het resistieve element af te breken. Afhankelijk van de constructie kan het element smelten, scheiden, verdampen of op een vooraf bepaalde locatie openbranden. Dit creëert een permanente onderbreking in het elektrische pad.

Nadat het element is geopend, kan de stroom niet langer door de schakeling stromen. Deze onderbreking voorkomt dat foutstroom de downstreamcomponenten bereikt en helpt geïntegreerde schakelingen, transistors, transformatoren, condensatoren en printplaatsporen te beschermen tegen overmatige elektrische en thermische belasting.

De keramische behuizing draagt ook bij aan de veiligheid tijdens dit proces. Terwijl het element opent, kunnen kleine deeltjes, gassen, warmte of vonken worden geproduceerd. De keramische behuizing helpt deze bijproducten te bevatten en vermindert het risico op schade aan nabijgelegen componenten.

Het huidige niveau dat nodig is om de fusieactie te activeren, hangt af van factoren zoals resistief materiaal, draad- of filmdiktes, weerstandwaarde, thermisch ontwerp, componentgrootte en algehele constructie. Deze kenmerken worden zorgvuldig gecontroleerd om voorspelbare bescherming te waarborgen, terwijl een stabiele werking tijdens normaal gebruik behouden blijft.

Fuse Resistor vs. Resistor vs. Fuse

Een fuse-resistor, een standaardresistor en een fuse lijken misschien hetzelfde omdat alle drie in serie met een circuit zijn geïnstalleerd en de stroomstroom beïnvloeden. Elk vervult echter een andere functie en reageert anders onder foutcondities.

Een standaardresistor is primair ontworpen voor stroomlimitering, spanningsdaling, spanningsverdeling en energiedissipatie. Het biedt geen specifieke overstroombeveiliging. Als er te veel stroom door een standaardresistor stroomt, kan deze oververhit raken, van waarde veranderen, barsten, verkleuren of onvoorspelbaar falen.

Een fuse is specifiek ontworpen voor circuitbescherming. Onder normale omstandigheden introduceert het zeer weinig weerstand en laat het stroom vrij stromen. Wanneer de stroom de fuse-waarde gedurende een voldoende periode overschrijdt, smelt het fuse-element en creëert het een open circuit, waardoor de stroomstroom stopt.

Een fuse-resistor combineert beide functies. Tijdens normale werking fungeert het als een resistor door de stroom te regelen en een gecontroleerde spanningsdaling te produceren. Tijdens foutcondities opent het het circuit op een gecontroleerde manier wanneer een overmatige stroom ervoor zorgt dat het interne element zijn ontworpen smelttemperatuur bereikt.

Het gebruik van het verkeerde component kan zowel de prestaties als de veiligheid beïnvloeden. Een fuse-resistor vervangen door een standaardresistor verwijdert de beoogde beschermingsfunctie. Een resistor vervangen door een fuse verwijdert de weerstand die nodig is voor een goede werking van het circuit. Elk component moet worden geselecteerd op basis van zijn specifieke rol binnen het circuit.

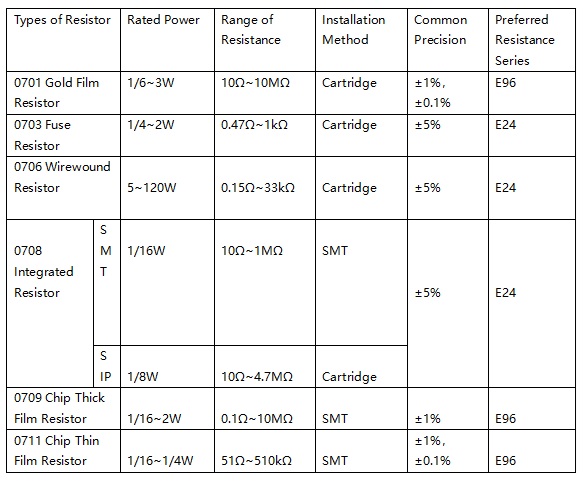

Kenmerken Vergelijkingstabel

Kenmerk	Fuse Resistor	Standaard Resistor	Standaard Fuse
Primaire Functie	Beperkt stroom en biedt overstroombeveiliging	Beperkt stroom en verlaagt spanning	Biedt alleen overstroombeveiliging
Gedrag Onder Overstroom	Opent het circuit (smelt) op een gecontroleerde manier	Kan oververhit raken en onvoorspelbaar falen	Smelt en opent het circuit
Weerstandwaarde	Specifieke functionele weerstand (bijv. 10Ω)	Brede reeks nauwkeurige waarden	Zeer laag, bijna nul weerstand
Inrush Stroomlimitering	Ja, vanwege inherente weerstand	Ja, primaire functie	Nee, vereist afzonderlijk component
Reset/Vervanging	Moet worden vervangen na smelten	Moet worden vervangen als deze faalt	Moet worden vervangen nadat deze is doorgebrand
Kosteneffectiviteit	Gematigd, combineert twee functies	Laag, enkele functie	Laag, enkele functie
Ruimtevereisten	Compact, enkel component	Minimaal, enkel component	Minimaal, enkel component

Wanneer Moet een Fuse Resistor Worden Gebruikt?

Een fuse-resistor is vaak de voorkeursoplossing wanneer een circuit zowel stroomlimitering als foutbescherming vereist, terwijl een compact ontwerp behouden blijft. Door deze functies te combineren in een enkel component, wordt het aantal onderdelen op de PCB verminderd en wordt het circuitontwerp vereenvoudigd.

Dit voordeel is bijzonder waardevol in compacte elektronische producten waar de ruimte op de printplaat beperkt is. In plaats van zowel een resistor als een fuse te installeren, kan een enkele fuse-resistor beide functies vervullen. Minder componenten betekenen ook minder soldeerverbindingen, eenvoudigere assemblageprocessen en mogelijk lagere productiekosten.

Fuse-resistors worden veel gebruikt in schakelmodus voedingen, acculaders, consumentenelektronica, huishoudelijke apparaten, LED-stuurprogramma's en regelcircuits. Tijdens het opstarten kunnen deze systemen tijdelijke piekstromen ervaren die worden veroorzaakt door het opladen van condensatoren of het activeren van interne belastingen. Een fuse-resistor helpt deze stromen te beperken terwijl deze klaar blijft om het circuit te ontkoppelen als een ernstige fout zich voordoet.

In op batterijen werkende apparatuur en oplaadsystemen helpen fuse-resistors beschermen tegen kortsluitingen, beschadigde componenten en abnormale bedrijfsomstandigheden. In huishoudelijke apparaten helpen ze controlepanelen en voedingscircuits te beschermen tegen overmatige stroom veroorzaakt door interne storingen.

Een fuse-resistor moet echter niet altijd worden beschouwd als een directe vervanging voor een specifieke fuse. Sommige toepassingen moeten voldoen aan specifieke veiligheidsnormen, certificeringen of regelgevingsvereisten die gecertificeerde fuses als het primaire beschermingsapparaat vereisen.

Hoogspanningsapparatuur, industriële machines, medische elektronica en andere veiligheidskritische systemen maken vaak gebruik van speciale zekeringen samen met weerstanden en andere beschermingsapparaten. Deze gelaagde aanpak biedt extra bescherming en ondersteunt de naleving van erkende veiligheidsnormen.

De definitieve keuze hangt af van de elektrische vereisten, beschikbare bordruimte, veiligheidsvoorschriften en de overall beschermingsstrategie van het product.

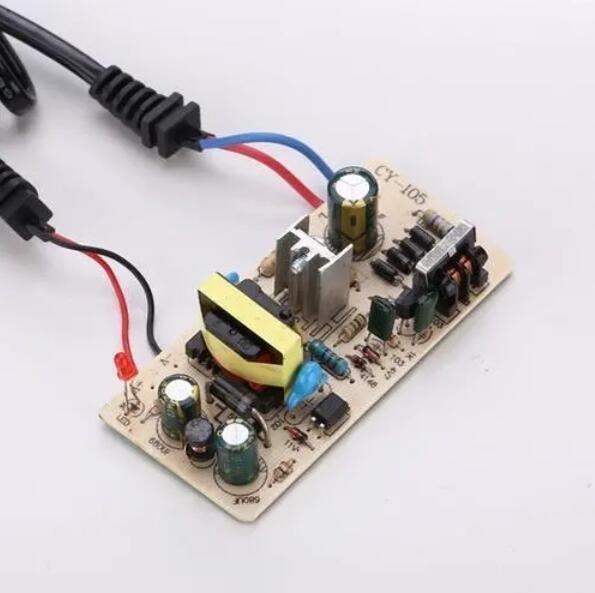

Veelvoorkomende Toepassingen van Zekering Weerstanden

Zekering weerstanden worden veel gebruikt omdat ze zowel stroombegrenzen als overstroombescherming bieden in één component. Deze dual-purpose functie vermindert het aantal componenten, bespaart PCB-ruimte en vereenvoudigt het circuitontwerp.

Veel elektronische systemen ervaren tijdelijke opstartpioept, overbelastingen, kortsluitingen of componentstoringen tijdens de werking. In deze situaties regelt een zekering weerstand de stroom tijdens normale werking en verbreekt de schakeling wanneer er te veel stroom ontstaat.

Vanwege deze voordelen zijn zekering weerstanden vaak te vinden in consumentenelektronica, huishoudelijke apparaten, auto-elektronika, industriële apparatuur en stroomomzettingstoepassingen.

Consumentenelektronica, Huishoudelijke Apparaten en Auto-elektronica

Een van de meest voorkomende toepassingen voor zekering weerstanden is aan de ingangsstage van voedingssystemen. Wanneer de stroom voor het eerst wordt aangelegd, beginnen grote filter capacitors onmiddellijk op te laden en kunnen aanzienlijke opstartstromen creëren. Een zekering weerstand helpt deze opstartstromen te beperken en vermindert de belasting op gelijkrichters, schakelapparaten, condensatoren en andere componenten. Als er later een fout optreedt, kan de zekering weerstand de schakeling verbreken voordat er uitgebreide schade optreedt.

Acculaders profiteren ook van de bescherming door zekering weerstanden. Tijdens het opstarten ontstaan tijdelijke stroompieken wanneer de condensatoren opladen en de batterijbeheercircuits actief worden. Zekering weerstanden helpen deze pieken te beheersen en bieden bescherming tegen kortsluitingen, componentstoringen en onjuiste batterijverbindingen.

Veel huishoudelijke apparaten gebruiken zekering weerstanden om elektronische controlepanelen en voedingscircuits te beschermen. Producten zoals magnetrons, wasmachines, vaatwassers, airconditioningsystemen en inductiekookplaten bevatten elektronische systemen die blootgesteld kunnen worden aan stroompieken, overbelaste componenten en interne elektrische fouten. Zekering weerstanden bieden een extra beschermingslaag terwijl ze minimale PCB-ruimte innemen.

Auto-elektronica vertegenwoordigt een ander belangrijk toepassingsgebied. Elektrische systemen in voertuigen ervaren voltagefluctuaties, transiënten van de dynamo, elektrische ruis, trillingen en brede temperatuurschommelingen. Zekering weerstanden worden vaak gebruikt in controlemodules, motorstuurcircuits, verlichtingssystemen, communicatiemodules en instrumentenclusters om gevoelige elektronische componenten tegen deze veeleisende omstandigheden te beschermen.

Industriële Apparatuur en Stroomomzetting Systemen

Industriële apparatuur opereert vaak continu onder veeleisende omgevingsomstandigheden. Warmte, trillingen, stof, elektrische ruis en onverwachte fouten kunnen aanzienlijke druk uitoefenen op elektronische circuits. Betrouwbare bescherming is daarom essentieel.

Zekering weerstanden worden vaak gebruikt in motorsturingen, industriële bedieningspanelen, automatiseringssystemen, programmeerbare controllers, elektrische gereedschappen en productieapparatuur. In deze toepassingen helpen ze zowel de voedingscircuits als de controle-elektronica te beschermen tegen overbelastingen en kortsluitingen.

Stroomomzettingapparatuur is een ander belangrijk toepassingsgebied. Gelijkrichters, omvormers, converters en geschakelde voedingen trekken vaak grote opstartstromen aan wanneer ze voor het eerst worden ingeschakeld. Zekering weerstanden helpen deze tijdelijke pieken te beperken en verminderen de belasting op halfgeleidercomponenten, transformatoren, inductoren en condensatoren.

Als er een ernstige fout optreedt binnen de stroomomzettingsfase, kan de zekering weerstand de overdreven stroom onderbreken voordat deze kritieke componenten of PCB-sporen beschadigt. Deze bescherming verbetert de betrouwbaarheid van de apparatuur en kan onderhouds- en reparatiekosten verlagen.

Zekering weerstanden worden ook gebruikt in stroombeheersystemen en stroomdistributiesystemen waar compacte beschermingsoplossingen vereist zijn. Hun vermogen om stroombegrenzing en foutbescherming in één component te combineren, maakt ze bijzonder nuttig in ontwerpen met beperkte ruimte.

Bij het selecteren van een zekering weerstand voor deze toepassingen zijn belangrijke overwegingen onder andere weerstandwaarde, vermogensclassificatie, zekeerstroom, zekeertijd, spanningsclassificatie, bedrijfs-temperatuurbereik en verpakkings-type. Zorgvuldig beoordelen van de specificaties van de fabrikant helpt ervoor te zorgen dat zowel betrouwbare prestaties als effectieve bescherming worden geboden.

Hoe de Juiste Zekering Weerstand te Selecteren

Het selecteren van een fusieresistor omvat meer dan alleen het kiezen van een weerstandswaarde. De component moet stabiel blijven tijdens normale werking terwijl deze betrouwbare bescherming biedt wanneer er een fout optreedt. Een fusieresistor met een onvoldoende rating kan openen tijdens normale bedrijfstoestanden, terwijl een te grote component mogelijk niet voldoende bescherming biedt wanneer er een te grote stroom ontstaat.

Het selectieproces begint met de evaluatie van de bedrijfstoestanden van de schakeling. Belangrijke factoren zijn de normale bedrijfstroom, de inschakelstroompiek, de voedingsspanning, de omgevingstemperatuur en mogelijke foutomstandigheden. Zodra deze vereisten zijn begrepen, kunnen de specificaties van de fusieresistor worden afgestemd op de toepassing.

Verschillende specificaties hebben direct invloed op zowel de prestaties als de beschermingscapaciteit. De belangrijkste zijn weerstandswaarde, vermogenswaarde, fusestroom, fusetijd en spanningrating.

Belangrijke selectienormen

Weerstandswaarde (Ω)

De weerstandswaarde bepaalt hoeveel de fusieresistor de stroom beperkt tijdens normale werking. Terwijl de stroom door de component stroomt, creëert de weerstand een spanningsval die de algehele prestaties van de schakeling beïnvloedt.

Een hogere weerstandswaarde biedt sterkere stroombeperkingen, maar verhoogt de spanningsverliezen en het vermogensverlies. Een lagere weerstandswaarde vermindert de spanningsval, maar kan een te hoge stroom tijdens het opstarten of abnormale bedrijfsomstandigheden toestaan.

Bij het selecteren van een weerstandswaarde moeten de verwachte bedrijfstroom en de toelaatbare spanningsval zorgvuldig worden geëvalueerd. Te hoge weerstand kan de spanning die beschikbaar is voor de belasting verminderen, terwijl onvoldoende weerstand de prestaties van het stroombeperkingsmechanisme kan verzwakken. De geselecteerde waarde moet de normale werking van de schakeling ondersteunen en bijdragen aan de algehele beschermingsstrategie.

Vermogenswaarde (W)

De vermogenswaarde definieert hoeveel warmte de fusieresistor veilig kan afvoeren tijdens continue werking. Omdat weerstanden elektrische energie in warmte omzetten, resulteert een hogere stroom in groter warmteverlies.

Een juiste selectie vereist het berekenen van het verwachte bedrijfsvermogen en het vergelijken daarvan met de rated waarde van de component. Continu opereren dichtbij de maximale waarde kan de interne temperatuur verhogen, de veroudering versnellen en de langetermijnbetrouwbaarheid verminderen.

Voor een verbeterde betrouwbaarheid bevatten veel ontwerpen een afschuifmarge die de fusieresistor in staat stelt om veel onder zijn maximale vermogenscapaciteit te functioneren. Lagere bedrijfstemperaturen helpen een stabiele elektrische prestaties te behouden en de levensduur te verlengen.

Fusestroom

Fusestroom is het stroomniveau dat ervoor zorgt dat de fusieresistor de schakeling opent. Deze specificatie bepaalt wanneer de beschermingsfunctie actief wordt.

Een goed geselecteerde fusieresistor moet bestand zijn tegen de normale bedrijfstroom en verwachte tijdelijke piekstromen terwijl deze opent voordat te hoge stroom semiconductors, transformatoren, condensatoren, PCB-sporen of andere componenten beschadigt.

Het selectieproces omvat doorgaans het vergelijken van de normale bedrijfstroom, de inschakelstroom en de verwachte foutstroom. De fusestroom moet hoog genoeg zijn om hinderlijk openen te voorkomen, maar laag genoeg om effectieve bescherming te bieden wanneer er een fout optreedt.

Fusetijd

Fusetijd beschrijft hoe snel de fusieresistor reageert op een overbelastingssituatie. Zowel de stroomsterkte als de duur van de overbelasting beïnvloeden de responstijd.

Sommige toepassingen vereisen onmiddellijke onderbreking van de foutstroom. In deze situaties bieden snel reagerende fusieresistors snelle bescherming tegen ernstige overbelastingen en kortsluitingen.

Andere systemen, zoals voedingsbronnen, motorbesturingen en schakelingen met grote filtercondensatoren, ervaren tijdelijke opstartpieken. In deze toepassingen is een fusieresistor die korte overbelastingen kan verdragen mogelijk geschikter. Dit voorkomt onnodig openen tijdens het opstarten en behoudt tegelijkertijd bescherming tegen aanhoudende fouten.

De juiste keuze hangt af van het opstartgedrag en de foutkenmerken van de schakeling.

Spanningrating

De spanningrating specificeert de maximale spanning die de fusieresistor veilig kan weerstaan nadat het interne element opent.

Wanneer de fusie-actie plaatsvindt, ontstaat er een opening binnen het weerstands element. Als de spanning over deze opening te hoog is, kan er elektrische boogvorming optreden. Een boog kan ervoor zorgen dat de stroom blijft stromen, ook al is het element geopend, waardoor de effectiviteit van het beschermingsmechanisme vermindert.

Om dit probleem te voorkomen, moet de spanningrating de hoogste in de toepassing verwachte spanning overschrijden, inclusief normale bedrijfstoestanden, transiënten en piekomstandigheden. Het handhaven van een adequate veiligheidsmarge helpt om betrouwbare onderbreking van de foutstroom te waarborgen.

Milieu- en betrouwbaarheidsoverwegingen

Elektrische specificaties zijn slechts een deel van het selectieproces. Omgevingsomstandigheden beïnvloeden ook de langetermijnbetrouwbaarheid en de beschermingsprestaties.

De bedrijfstemperatuur is een van de belangrijkste factoren. Naarmate de omgevingstemperatuur stijgt, werkt de fuse resistor dichter bij zijn thermische limiet en kan deze op een lagere stroom openen dan verwacht. Zeer lage temperaturen kunnen het tegenovergestelde effect hebben, waardoor de stroom die nodig is om de fuse-activering te triggeren toegenomen wordt.

De installatieomgeving moet ook zorgvuldig worden overwogen. Automobiele, industriële en buitentoepassingen kunnen worden blootgesteld aan vocht, stof, verontreiniging, trillingen, mechanische schokken en herhaalde temperatuurcycli. Na verloop van tijd kunnen deze omstandigheden invloed hebben op soldeerverbindingen, beschermende coatings en de algehele betrouwbaarheid van componenten.

Fabrikanten gaan vaak deze uitdagingen aan met gespecialiseerde constructietechnieken. Sommige fuse resistors gebruiken beschermende coatings om vocht en verontreiniging te weerstaan, terwijl andere versterkte structuren of dichte verpakkingen gebruiken voor verbeterde duurzaamheid.

Het kiezen van een fuse resistor die zowel aan de elektrische vereisten als aan de omgevingsomstandigheden voldoet, helpt om betrouwbare werking gedurende de levensduur van het product te waarborgen, terwijl het risico op onverwachte storingen wordt verminderd.

Veilige Standaarden en Betrouwbaarheid

Fuse resistors combineren stroomlimitering en circuitbescherming binnen één enkel component. Omdat ze beide functies uitvoeren, worden ze op grote schaal gebruikt in voedingen, consumenten elektronica, automatische systemen en industriële apparatuur.

Een fuse resistor moet echter niet altijd worden gezien als een directe vervanging voor een speciale fuse. Toepassingen die onderworpen zijn aan veiligheidsvoorschriften of certificeringseisen vereisen vaak specifieke beschermingsapparaten die voldoen aan erkende industriestandaarden. Het doornemen van datasheets, goedkeuringsinformatie en toepassingsrichtlijnen helpt ervoor te zorgen dat het geselecteerde component voldoet aan zowel prestatie- als nalevingsvereisten.

Begrip van veiligheidsnormen en overwegingen met betrekking tot langetermijnbetrouwbaarheid is essentieel voor het bereiken van betrouwbare circuitbescherming.

Standaarden en Certificeringseisen

Elektrische beschermingsapparaten moeten vaak voldoen aan erkende veiligheidsnormen voordat ze kunnen worden gebruikt in gecertificeerde producten. Organisaties zoals UL (Underwriters Laboratories) en de IEC (International Electrotechnical Commission) stellen vereisten vast die betrekking hebben op foutonderbrekingscapaciteit, operationele prestaties, veiligheidsmarges en langetermijnbetrouwbaarheid.

Een traditionele fuse is exclusief ontworpen voor circuitbescherming en moet voorspelbaar foutonderbrekingsgedrag vertonen tijdens certificeringstests. Deze tests verifiëren dat het apparaat veilig overbelasting en kortsluitstromen kan onderbreken onder gedefinieerde bedrijfsomstandigheden.

Een fuse resistor vervult een vergelijkbare beschermingsfunctie, maar verschilt omdat deze ook als een weerstand moet functioneren tijdens normale circuitwerking. Dit dual-purpose ontwerp betekent dat de certificeringseisen kunnen variëren tussen fabrikanten, productfamilies en toepassingscategorieën.

Bij het evalueren van een fuse resistor zijn belangrijke specificaties om te bekijken:

• Goedkeuringsstatus en certificeringen

• Spanningclassificatie

• Vermogenclassificatie

• Foutonderbrekingscapaciteit

• Toepassingsgeschiktheid

In veel systemen met hoge betrouwbaarheid is een fuse resistor slechts één onderdeel van een bredere beschermingsstrategie. Meerdere beschermingsapparaten worden vaak gecombineerd om de algehele systeemveiligheid te verbeteren.

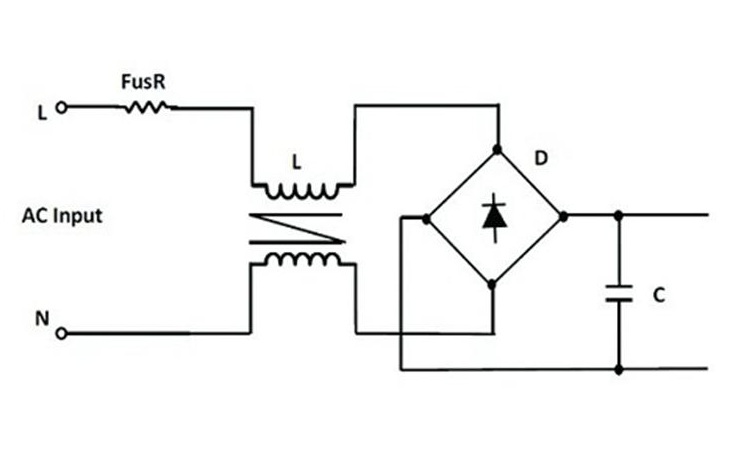

Een typische voeding kan omvatten:

• Een fuse resistor voor stroomlimitering en foutbescherming

• Een NTC-thermistor voor inschakelstroomcontrole

• Een MOV (Metal Oxide Varistor) voor overspanningsbeveiliging

• Een TVS-diode voor transiëntspanningsbescherming

• Een stroomonderbreker of gecertificeerde fuse voor extra foutbescherming

Deze gelaagde aanpak vermindert de afhankelijkheid van een enkel beschermend component en verbetert de fouttolerantie. Het wordt veelvuldig gebruikt in industriële apparatuur, medische elektronica, telecommunicatiesystemen, automobiele elektronica en apparatuur voor energieomschakeling waar de veiligheidsvereisten strenger zijn.

Betrouwbaarheid en Faalmodi

Een fuse resistor is opzettelijk ontworpen om op een gecontroleerde manier te falen wanneer er een excessieve stroom door het circuit vloeit. Tijdens normaal gebruik fungeert deze als een weerstand en dissipeert deze warmte binnen zijn nominale limieten. Tijdens een foutconditie verhoogt de toenemende stroom de temperatuur van het weerstandselement totdat het zijn ontworpen smeltgrens bereikt.

Op dit punt smelt het element of scheidt het, waardoor een open circuit ontstaat. Dit fail-open gedrag onderbreekt de stroomstroom en helpt om halfgeleiders, transformatoren, condensatoren, PCB-sporen en andere downstreamcomponenten te beschermen tegen schade.

Hoewel deze beschermende faalmodus opzettelijk is, kunnen fusieweerstanden nog steeds geleidelijke veranderingen ondergaan tijdens langdurige werking.

Een van de meest voorkomende betrouwbaarheidsproblemen is weerstandsdaling. Blootstelling aan hitte, elektrische belasting, omgevingsomstandigheden en herhaalde piekgebeurtenissen kan de weerstandwaarde langzaam veranderen. Kleine veranderingen zijn doorgaans aanvaardbaar, maar overmatige daling kan de stroomregeling, spanningsval en algehele circuitprestaties beïnvloeden.

Thermische cycli zijn een andere belangrijke factor. Elke aan- en uitschakeling veroorzaakt uitzetting en samentrekking binnen het component. Na verloop van tijd kunnen herhaalde temperatuurveranderingen de weerstandscomponent, interne verbindingen en soldeerverbindingen belasten.

Mechanische en omgevingsomstandigheden kunnen ook de betrouwbaarheid beïnvloeden. Apparatuur die in veeleisende omgevingen werkt, kan worden blootgesteld aan:

• Continue vibratie

• Mechanische schok

• Stof en verontreiniging

• Vocht en luchtvochtigheid

• Brede temperatuurvariaties

Deze omstandigheden kunnen bijdragen aan onbetrouwbare elektrische verbindingen, intermitterende weerstandveranderingen en voortijdige degradatie van componenten.

Om deze reden omvat betrouwbaar circuitontwerp meer dan het selecteren van de juiste weerstandwaarde. De lange termijn prestaties zijn ook afhankelijk van goed thermisch beheer, vermogensderating, milieubescherming en geschikte installatiepraktijken.

Veel systemen met hoge betrouwbaarheid incorporeren extra beschermingsapparaten naast de fusieweerstand om meerdere lagen van verdediging te bieden. Deze aanpak vermindert het risico dat een enkele componentfalen het systeem onbeschermd laat en helpt een veilige werking onder abnormale omstandigheden te handhaven.

Wanneer een fusieweerstand correct is geselecteerd en toegepast, kan deze vele jaren van stabiele werking bieden terwijl hij betrouwbare bescherming blijft bieden tegen overbelasting en foutstromen.

Testen en Problemen Oplossen van Fusieweerstanden

Het testen van een fusieweerstand is een belangrijk onderdeel van het diagnosticeren van stroomvoorzieningsfouten, beschadigde besturingscircuits of apparatuur die niet langer correct werkt. Aangezien een fusieweerstand zowel een weerstandfunctie als een beschermingsfunctie vervult, helpt testen te bepalen of het component nog steeds normaal functioneert of is geopend als reactie op een fouttoestand.

In veel gevallen worden fusieweerstanden gecontroleerd na symptomen zoals een dode cirkel, een defecte vermogensfase of apparatuur die plotseling stopt met functioneren. De meest voorkomende diagnostische methode is het meten van de weerstand met een digitale multimeter (DMM).

Voordat enige metingen worden uitgevoerd, moet de apparatuur volledig worden losgekoppeld van alle voedingen. Apparaten die op AC werken, moeten worden losgekoppeld en batterijen of externe voedingen moeten worden verwijderd. Condensatoren binnen het circuit moeten ook worden ontladen omdat opgeslagen energie de metingen kan beïnvloeden en veiligheidsrisico’s kan creëren.

Het volgen van deze voorzorgsmaatregelen helpt ervoor te zorgen dat de testresultaten nauwkeurig zijn en vermindert het risico op schade aan de testapparatuur en omliggende schakelingen.

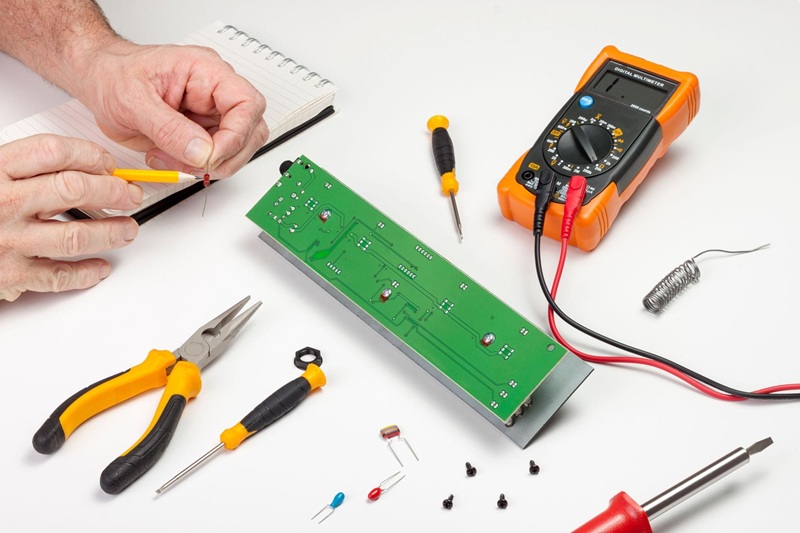

Weerstand Testen met een Multimeter

De eenvoudigste manier om een fusieweerstand te evalueren, is door zijn weerstandwaarde te meten.

Stel de digitale multimeter in op het juiste weerstandbereik en plaats de probes over de terminals van de fusieweerstand. Nadat de lezing stabiliseert, vergelijk de gemeten waarde met de nominale weerstand en tolerantiespecificatie van het component.

Bijvoorbeeld, een fusieweerstand met een nominale waarde van 10 Ω ±5% zou binnen zijn aanvaardbare tolerantiebereik moeten meten. Kleine variaties zijn normaal en kunnen het gevolg zijn van meetnauwkeurigheid, temperatuurverschillen of componenttoleranties.

Als de gemeten weerstand aanzienlijk hoger of lager is dan verwacht, kan de fusieweerstand zijn oververhit, verouderen, beschadigd raken of gedeeltelijk falen. Dergelijke veranderingen kunnen zowel de werking van het circuit als de beschermingsprestaties beïnvloeden.

Een fusieweerstand die volledig is geopend tijdens een fouttoestand produceert meestal een zeer andere meting. De multimeter kan OL, open circuit of een extreem hoge weerstandwaarde weergeven. Dit geeft aan dat het interne stroompad is onderbroken en dat het component zijn beschermingsfunctie heeft uitgevoerd.

In veel reparatiesituaties worden fusieweerstanden gemeten terwijl ze nog op het printplaat zijn gesoldeerd. Hoewel deze methode handig is, kunnen andere componenten die op het circuit zijn aangesloten parallelle stroompaden creëren die de meting beïnvloeden.

Als de gemeten waarde ongewoon lijkt, is een nauwkeuriger aanpak om één terminal van de fusieweerstand los te koppelen en deze afzonderlijk te meten. Het isoleren van het component elimineert interferentie van omliggende schakelingen en biedt een betrouwbaarder resultaat.

Visuele inspectie kan ook waardevolle aanwijzingen bieden. Tekenen zoals verkleuring, gebroken keramische lichamen, brandmerken, beschadigde leidingen of bewijs van oververhitting kunnen aangeven dat de fuse resistor aan buitensporige elektrische stress is blootgesteld.

Geavanceerde diagnostische methoden

In productontwikkeling, betrouwbaarheidsstudies, faalanalyse en kritieke apparatuuronderhoud kunnen meer geavanceerde technieken worden gebruikt om de prestaties van fuse resistors te evalueren.

Een nuttige methode is thermische beeldvorming. Een infraroodcamera kan de temperatuurverdeling over een werkende schakeling onthullen. Componenten die buitensporige stroom dragen, verschijnen vaak als gelokaliseerde hete plekken. Ongelijke temperatuurpatronen kunnen wijzen op slechte soldeerverbindingen, overbelaste componenten, beschadigde PCB-sporen of fuse resistors die dicht bij hun thermische limieten werken.

Bijvoorbeeld, een fuse resistor die constant op een veel hogere temperatuur werkt dan nabijgelegen componenten, kan wijzen op buitensporige schakelingstroom, onjuist componentselectie of een zich ontwikkelend defect elders in het systeem. Het vroegtijdig opsporen van deze problemen kan helpen onverwachte storingen te voorkomen.

Een andere geavanceerde methode is gecontroleerde overstroomtesten, die gewoonlijk wordt uitgevoerd tijdens productkwalificatie, laboratoriumtesten en ontwerpverificatie.

Tijdens deze procedure wordt een gecontroleerde overbelastingsstroom op de fuse resistor toegepast terwijl stroom, spanning en responstijd worden gemonitord. Naarmate de overbelasting toeneemt, stijgt de interne temperatuur totdat de fuse resistor opent. De gemeten smeltstroom en responstijd kunnen vervolgens worden vergeleken met de specificaties van de fabrikant.

Dit testen helpt te verifiëren of het component correct reageert onder foutomstandigheden en biedt nuttige informatie over de coördinatie van de bescherming binnen de schakeling.

Omdat overstroomtesten opzettelijk het component vernietigt, mag dit alleen worden uitgevoerd in een gecontroleerde omgeving met de juiste veiligheidsuitrusting. Tijdens het smeltproces kan het component warmte, vonken, rook, gassen, puin of elektrische ontlading produceren. Geschikte veiligheidsbarrières en procedures moeten altijd worden gebruikt.

Veiligheidswaarschuwing:

Vervang een defecte fuse resistor altijd door het exacte type fuse resistor dat door de apparatuurfabrikant is opgegeven.

Vervang een fuse resistor nooit door een standaard resistor met dezelfde weerstandwaarde. Hoewel de weerstand identiek kan lijken, biedt een standaard resistor geen gecontroleerd smeltgedrag.

Tijdens een overbelastingsconditie kan een gewone resistor oververhitten, verkolen, barst maken, rook, of onvoorspelbaar falen terwijl het overmatige stroom blijft doorlaten. Dit kan halfgeleiders, PCB-sporen, bedrading en andere schakelingcomponenten beschadigen.

Het gebruik van het juiste vervangcomponent helpt het oorspronkelijke beschermingsontwerp te behouden en vermindert het risico op apparatuurbeschadiging, oververhitting of brand.

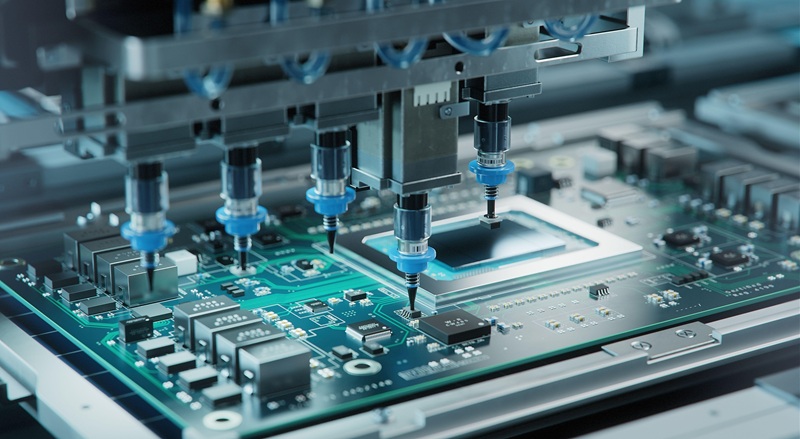

Toekomstige Trends in Fuse Resistor Technologie

De technologie van fuse resistors blijft zich ontwikkelen naarmate elektronische systemen kleiner, krachtiger en energiezuiniger worden. Moderne producten integreren vaak meer functies in minder ruimte, wat de eisen aan elk component binnen de schakeling verhoogt.

Beschermingsapparaten moeten nu betrouwbaar functioneren in compacte indelingen, hogere vermogensdichtheden verwerken en voorspelbare prestaties handhaven onder steeds veeleisendere omstandigheden.

Om aan deze vereisten te voldoen, verbeteren fabrikanten materialen, verfijnen productieprocessen en ontwikkelen geavanceerde verpakkingontwerpen die betere thermische prestaties en consistenter beschermingskenmerken bieden. Deze verbeteringen helpen fuse resistors effectief te blijven in consumentenelektronica, automotive systemen, industriële automatiseringsapparatuur, telecommunicatie-infrastructuur en krachtconversietoepassingen.

Naarmate de elektronische technologie blijft vooruitgaan, wordt verwacht dat toekomstige ontwerpen van fuse resistors kleiner, betrouwbaarder en nauwer geïntegreerd zullen zijn met moderne bescherming systemen.

Miniaturisatie en geïntegreerde bescherming ontwerpen

Een van de sterkste trends in de elektronica is de voortdurende vermindering van de productgrootte. Smartphones, draagbare apparaten, communicatiemodules, voedingsadapters en industriële besturingssystemen vereisen allemaal meer functionaliteit terwijl ze minder ruimte op de printplaat innemen.

Om aan deze vereisten tegemoet te komen, ontwikkelen fabrikanten kleinere fuse resistors die dezelfde elektrische en beschermende prestaties behouden terwijl ze minder PCB-gebied gebruiken. Het bereiken van dit doel vereist verbeteringen in weerstandsmaterialen, thermisch beheer en productienauwkeurigheid.

Een duidelijk voorbeeld is het groeiende gebruik van oppervlak-geïnstalleerde smeltweerstanden (SMD smeltweerstanden). Deze apparaten ondersteunen geautomatiseerde assemblageprocessen en nemen aanzienlijk minder ruimte in dan veel traditionele doorvoertype componenten. Hun compacte formaat maakt het mogelijk om meer schakelingen te integreren in hetzelfde PCB-gebied, terwijl de vereiste beschermingsfuncties behouden blijven.

Deze trend is vooral zichtbaar in compacte stroomadapters, draagbare elektronica, communicatie-uitrusting en dichtbevolkte stroombeheercircuits waar beschikbare printplaatruimte beperkt is.

Tegelijkertijd integreren fabrikanten steeds vaker meerdere beschermingsfuncties in één behuizing. In plaats van verschillende afzonderlijke beschermingscomponenten te gebruiken, kunnen hybride apparaten de functionaliteit van smeltweerstanden combineren met andere passieve of beschermende elementen.

Deze geïntegreerde benadering biedt verschillende voordelen:

• Verminderde componentenlijst

• Kleinere PCB-afdruk

• Vereenvoudigde schakelingen

• Snellere assemblageprocessen

• Verbeterde systeembedreiging

Het verminderen van het aantal afzonderlijke componenten en verbindingen kan ook de complexiteit van de assemblage verlagen en het aantal potentiële faalpunten binnen het circuit verminderen.

Slimme en Resetbare Beschermingstechnologieën

Circuitbescherming beweegt zich geleidelijk voorbij eenvoudige foutonderbreking. Moderne elektronische systemen bevatten steeds vaker monitoring-, diagnostische en voorspellende onderhoudsfuncties om de betrouwbaarheid te verbeteren en onverwachte stilstand te verminderen.

Om aan deze eisen te voldoen, worden nieuwe beschermingstechnologieën ontwikkeld met ingebouwde sensoren en monitoreermogelijkheden. Geavanceerde ontwerpen kunnen temperatuurmonitoring, stroomdetectie en statusrapportage-functies omvatten die het mogelijk maken om abnormale bedrijfsomstandigheden te detecteren voordat er een grote storing optreedt.

Bijvoorbeeld, een beschermingsapparaat kan een overmatige temperatuurstijging, herhaalde overbelasting of abnormale stroomniveaus identificeren en deze informatie communiceren naar een systeemcontroller. Dit stelt onderhoudsacties in staat te worden gepland voordat de apparatuur stilvalt.

Deze mogelijkheden zijn vooral waardevol in:

• Industriële automatiseringssystemen

• Auto-elektronica

• Telecommunicatie-infrastructuur

• Stroomomvormeruitrusting

• Toepassingen voor afstandsmonitoring

Een ander actief ontwikkelingsgebied is de technologie van resetbare smeltweerstanden. Traditionele smeltweerstanden openen permanent wanneer er een storing optreedt en moeten worden vervangen voordat de werking kan worden hervat.

Toekomstige resetbare ontwerpen zijn bedoeld om de werking automatisch te herstellen zodra de foutconditie is verwijderd. Dit zou de onderhoudseisen kunnen verminderen, de stilstand minimaliseren en de noodzaak om beschermingscomponenten na elke overbelasting te vervangen, elimineren.

Het creëren van een praktische resetbare smeltweerstand vormt echter aanzienlijke technische uitdagingen. Elk nieuw ontwerp moet dezelfde voorspelbare beschermingskenmerken bieden als conventionele smeltweerstanden, terwijl het lange termijn stabiliteit, herhaalbare prestaties en naleving van veiligheidsvereisten handhaaft.

Voortdurende vooruitgang in materiaalkunde, thermisch beheer, productietechnologie en ontwerp van beschermingssystemen wordt verwacht de volgende generatie smeltweerstandproducten aan te drijven. Toekomstige apparaten zullen waarschijnlijk kleinere maten, verbeterde duurzaamheid, verbeterde monitoringsmogelijkheden en strakkere integratie met steeds intelligentere elektronische systemen bieden.

Deze ontwikkelingen zullen helpen waarborgen dat smeltweerstanden een belangrijke rol blijven spelen in het beschermen van moderne elektronische apparatuur, terwijl ze hogere prestaties, grotere efficiëntie en verbeterde systeembetrouwbaarheid ondersteunen.

Conclusie

Smeltweerstanden helpen circuits te beschermen door de stroom te regelen en foutpaden veilig te verbreken wanneer er een overmatige stroom optreedt. De betrouwbaarheid ervan hangt af van de weerstandwaarde, het vermogen, het smeltgedrag, de temperatuurprestatie en de juiste plaatsing in het circuit. Het kiezen van de juiste smeltweerstand verbetert de veiligheid, vermindert componentbeschadiging en ondersteunt een stabiele werking in stroomvoorzieningen, opladers, apparaten en regelsystemen.

Veelgestelde Vragen [FAQ]

1. Waarom hebben smeltweerstanden vaak de voorkeur boven het gebruik van een aparte weerstand en smeltzekering in compacte elektronische ontwerpen?

Een smeltweerstand combineert stroombeperking en overstromingsbeveiliging in één component, waardoor de PCB-ruimte, het aantal componenten en de assemblagecomplexiteit worden verminderd. Dit maakt het bijzonder nuttig in compacte producten zoals stroomvoorzieningen, batterijladers, consumentenelektronica en regelschakelingen, waar zowel circuitbescherming als ruimte-efficiëntie belangrijke ontwerptargets zijn.

2. Waarom faalt een smeltweerstand op een gecontroleerde manier, terwijl een standaard weerstand onvoorspelbaar kan falen?

Fuseresistoren bevatten een speciaal ontworpen weerstands element met een vooraf bepaalde smeltpunt. Wanneer overmatige stroom voldoende warmte genereert, opent dit gedeelte opzettelijk en onderbreekt de schakeling. Standaard weerstanden zijn niet ontworpen voor beschermende onderbreking en kunnen oververhit raken, barsten, branden of de weerstandwaarde veranderen zonder de foutstroom betrouwbaar te stoppen.

3. Hoe verbetert de keramische behuizing van een fuseresistor de veiligheid tijdens foutomstandigheden?

De keramische behuizing biedt uitstekende hittebestendigheid en elektrische isolatie. Tijdens een fout, wanneer het interne element opent, helpt de keramische behuizing de hitte, vonken, gassen en puin die kunnen worden geproduceerd, te beheersen. Deze containment vermindert het risico op schade aan nabijgelegen componenten en verbetert de algehele circuitsveiligheid.

4. Waarom is het kiezen van de juiste smeltstroom net zo belangrijk als het kiezen van de weerstandwaarde?

De weerstandwaarde controleert de normale bedrijfsstroom, terwijl de smeltstroom bepaalt wanneer de bescherming wordt geactiveerd. Een fuseresistor met een smeltstroom die te laag is, kan openen tijdens normale opstartpiekstromen, terwijl een waarde die te hoog is, mogelijk niet in staat is om gevoelige componenten te beschermen tijdens een fout. Beide specificaties moeten zorgvuldig worden afgestemd op de bedrijfs- en foutomstandigheden van de schakeling.

5. Waarom mag een defecte fuseresistor nooit worden vervangen door een standaard weerstand met dezelfde weerstandwaarde?

Hoewel de weerstandwaarde identiek kan zijn, biedt een standaard weerstand geen gecontroleerde fuseractie. Het vervangen van een fuseresistor door een gewone weerstand verwijdert het bedoelde beschermingsmechanisme van de schakeling, waardoor overmatige stroom tijdens een fout kan blijven stromen. Dit kan leiden tot beschadigde componenten, oververhitte PCB-sporen, uitval van apparatuur of zelfs brandgevaar.
