Hoe veilig hoogspanningscondensatoren te testen en te ontladen

Hoogspanningscondensatoren kunnen gevaarlijke energie opslaan, zelfs nadat de stroom is verwijderd, dus veilige tests, ontlading, hantering en verificatie zijn essentieel. Dit artikel legt de stappen voor het testen van condensatoren uit, de functie van de valve weerstand, ontladingsgereedschappen, kortsluitstokken, PBM, oorzaken van explosies, risico's van microgolvencondensatoren, soorten veiligheidscondensatoren, opslagpraktijken, OSHA-regels en IEC 60831-vereisten.

Catalogus

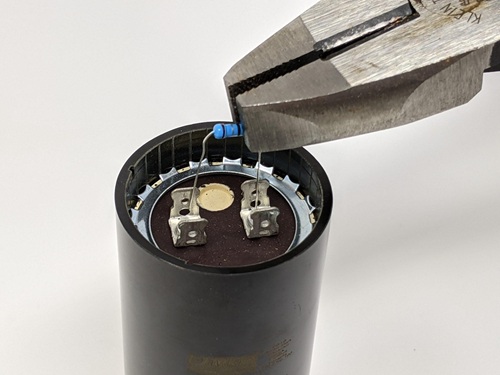

Veilig hoogspanningscondensatoren testen

Een hoogspanningscondensator kan een gevaarlijke elektrische lading behouden, zelfs nadat de voeding is uitgeschakeld. Omdat opgeslagen energie minuten of zelfs langer in de condensator kan blijven, mag nooit worden aangenomen dat het onderdeel veilig is om aan te raken direct nadat de stroom is verwijderd.

Voordat met enige inspectie of meting wordt begonnen, moet de condensator volledig zijn ontladen. Na het ontlaadproces moet een voltmeter worden aangesloten op de terminals om te verifiëren dat de resterende spanning 0 V of op een veilig niveau is. Deze verificatiestap is belangrijk omdat een condensator soms weer een kleine hoeveelheid spanning kan krijgen door dielectrische absorptie, vooral in grotere hoogspanningsunits.

Deze stap overslaan kan leiden tot elektrische schokken, boogontlading, schade aan apparatuur of ernstige verwondingen.

De condensator isoleren voordat je gaat testen

Zodra de condensator is ontladen en als veilig is geverifieerd, moet deze uit het circuit worden losgekoppeld wanneer dat mogelijk is. Een condensator testen terwijl deze nog is aangesloten, kan misleidende metingen opleveren omdat nabijgelegen weerstanden, halfgeleiders en andere condensatoren de meting kunnen beïnvloeden.

Het verwijderen van de condensator stelt de meter in staat om het onderdeel zelf te evalueren, in plaats van het omringende circuit. Dit biedt een nauwkeuriger indicatie van de werkelijke toestand.

Voordat het onderdeel wordt losgekoppeld, is het goed om de draadaansluitingen te markeren of een referentiefoto te maken. Dit helpt om bedradingfouten tijdens de herinstallatie te voorkomen.

De capaciteit meten

Nadat de condensator is geïsoleerd, stel je de multimeter in op de functie voor het meten van capaciteit. Sluit de testprobes stevig aan op de condensatorterminals en wacht tot de uitlezing stabiliseert. Grote condensatoren hebben mogelijk een paar seconden nodig voordat een definitieve waarde op het display verschijnt.

De gemeten capaciteit moet vervolgens worden vergeleken met de genormeerde waarde die op de condensator is gedrukt. De meeste condensatoren worden vervaardigd met een gespecificeerd tolerantiegebied, dus een kleine variatie van de nominale waarde is normaal.

Tijdens het meetproces moet u vermijden de blootgestelde aansluitpunten of geleidende delen van de sondes aan te raken. Zelfs na ontlading moeten veilige hanteringsprocedures tijdens de test worden aangehouden.

Stapsgewijze procedure voor het testen van hoogspanningscondensatoren

Een veilige testprocedure volgt over het algemeen deze stappen:

• Ontlaad de condensator volledig.

• Controleer de ontlading met een voltmeter.

• Koppel de condensator los van het circuit.

• Zet de multimeter op de capaciteitmodus.

• Sluit de sondes aan op de aansluitpunten van de condensator.

• Wacht tot de waarde stabiliseert.

• Vergelijk de gemeten waarde met de nominale capaciteit.

Het volgen van de stappen in de juiste volgorde helpt het risico te verkleinen en verbetert de meetnauwkeurigheid.

Evaluatie van de testresultaten

Een capaciteitreading die binnen de door de fabrikant gespecificeerde tolerantie valt, geeft over het algemeen aan dat de condensator normaal functioneert.

Een waarde die aanzienlijk lager is dan de nominale waarde kan wijzen op veroudering van de condensator, verslechtering van de diëlektrische waarde of interne schade. Een ongewoon hoge waarde, onstabiele meting of fluctuerende weergave kan wijzen op lekstroom, vochtverontreiniging, interne doorbraak of componentdefect.

Alleen een capacitantiemeting onthult mogelijk niet elk defect. In kritieke toepassingen kunnen aanvullende tests zoals isolatieweerstand, lekstroom of testen van equivalente serieweerstand (ESR) ook vereist zijn.

Gedurende het testproces moeten geïsoleerde gereedschappen, spanningsgewaardeerde handschoenen en geschikte persoonlijke beschermingsmiddelen (PBM) worden gebruikt telkens wanneer hoogspanningscondensatoren worden gehanteerd.

Veiligheidsfunctie van de ontladingweerstand voor condensatoren

Een condensator kan elektrische energie blijven opslaan, zelfs nadat de stroomvoorziening is uitgeschakeld. In hoogspanningscircuits kan deze opgeslagen lading op een gevaarlijk niveau blijven en een schokrisk veroorzaken tijdens inspectie, onderhoud of reparatie.

Een ontladingweerstand wordt geïnstalleerd om dit risico te verminderen. Het doel is om de condensator automatisch te ontladen nadat de stroom is verwijderd, waardoor de spanning tot een veiliger niveau wordt verlaagd zonder handmatige ingreep.

Zonder een ontladingspad kan een condensator nog lang geladen blijven nadat de apparatuur is uitgeschakeld. Dit is vooral belangrijk in voedingen, motorsturingen en andere hoogspanningssystemen waar condensatoren een aanzienlijke hoeveelheid energie kunnen opslaan.

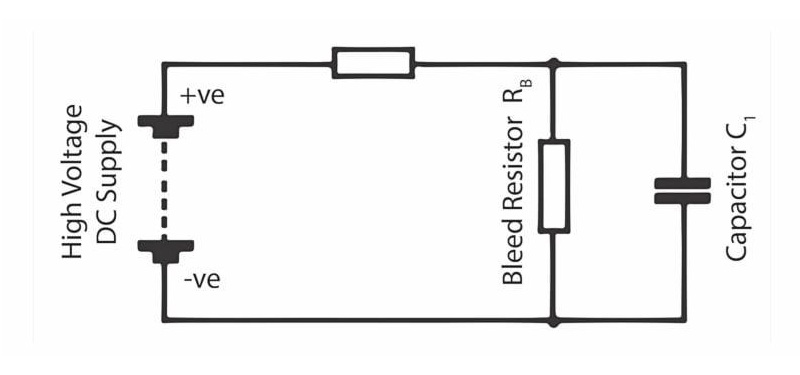

Hoe een ontladingweerstand werkt

Een ontladingweerstand is parallel aangesloten op de condensator. Tijdens normale werking stroomt er slechts een kleine stroom door de weerstand, waardoor de circuit normaal kan functioneren met minimale energieverliezen.

Wanneer de stroomvoorziening wordt losgekoppeld, begint de condensator zijn opgeslagen energie via de weerstand vrij te geven. In plaats van plotseling te ontladen, neemt de spanning geleidelijk af in de loop van de tijd. Deze gecontroleerde ontlading helpt het risico op elektrische schokken te verminderen en voorkomt plotselinge energie vrijgave die componenten kan beschadigen.

Naarmate de spanning van de condensator daalt, neemt ook de ontladingsstroom af totdat de resterende spanning een veilig niveau bereikt.

Het selecteren van de juiste waarde voor de weerstand

De weerstandwaarde speelt een belangrijke rol in zowel de veiligheid als de prestaties van het circuit. Een weerstand met een zeer lage weerstandwaarde kan de condensator snel ontladen, maar kan ook het energieverbruik verhogen en onnodige warmte genereren tijdens normale werking.

Een weerstand met een zeer hoge weerstandwaarde vermindert energieverliezen maar kan ervoor zorgen dat de condensator gedurende een langere periode na uitschakeling geladen blijft. Dit kan een veiligheidsprobleem creëren wanneer apparatuur kort na het uitschakelen wordt onderhouden.

De weerstand moet daarom gekozen worden om een balans te bieden tussen veilige ontlaadtijd, energieverlies en circuit efficiëntie. Het doel is om de spanning van de condensator tot een veilig niveau te verlagen binnen een redelijke termijn terwijl de normale systeemwerking behouden blijft.

Inspectie van de ontladingweerstand tijdens onderhoud

Een ontladingweerstand moet niet als correct werkend worden aangenomen gedurende de levensduur van de apparatuur. Warmte, veroudering, vibratie en elektrische stress kunnen ervoor zorgen dat de weerstand in waarde verandert of volledig faalt.

Controleer tijdens onderhoud de weerstand op tekenen van verkleuring, scheuren, oververhitting, losse verbindingen of fysieke schade. Elke zichtbare verslechtering kan erop wijzen dat de weerstand de condensator niet meer kan ontladen zoals bedoeld.

Zelfs wanneer een ontladingweerstand is geïnstalleerd, moet de spanning van de condensator altijd worden gecontroleerd voordat het circuit wordt aangeraakt.

Verifiëren van veilige spanning voordat de condensator wordt aangeraakt

Een ontladingweerstand biedt een automatisch ontladingspad, maar het mag nooit de enige veiligheidsmaatregel zijn. Voordat u de aansluitpunten van de condensator aanraakt, testapparatuur aansluit of onderhoudswerkzaamheden begint, gebruik een voltmeter om de spanning over de condensator te meten.

Een veilige meting bevestigt dat de opgeslagen lading is verwijderd. Deze laatste verificatiestap is belangrijk omdat een defecte weerstand, slechte aansluiting of beschadigde schakeling de condensator onder spanning kan houden, zelfs wanneer de apparatuur uitgeschakeld lijkt te zijn.

Om deze reden moet de spanning van de condensator altijd met een meter worden geverifieerd in plaats van uitsluitend op de ontlaadweerstand te vertrouwen.

Wat Gebeurt er Als Je een Opgeladen Condensator Aanraakt?

Een opgeladen condensator slaat elektrische energie op en kan die energie onmiddellijk vrijgeven wanneer er een geleidend pad wordt gecreëerd. Contact met de aansluitpunten, blootgestelde draden of aangesloten circuitonderdelen kan stroom door het lichaam laten vloeien, wat resulteert in een elektrische schok.

De ernst van de schok hangt af van verschillende factoren, waaronder de spanning van de condensator, opgeslagen energie, ontlaadstroom, contactduur en de stroomweg door het lichaam. Hogere spanning en meer opgeslagen energie verhogen over het algemeen het risico op ernstige verwondingen.

Omdat een condensator geladen kan blijven nadat de stroom is verwijderd, mag nooit worden aangenomen dat hij veilig is alleen omdat de apparatuur is uitgeschakeld.

Onmiddellijke Effecten van Contact

Wanneer een opgeladen condensator wordt aangeraakt, kan de opgeslagen energie binnen een fractie van een seconde ontladen. De sensatie is vaak plotseling en onverwacht omdat de energieafgifte bijna onmiddellijk bij contact optreedt.

Bij lagere spanningsniveaus kan de ontlading een pijnlijke schok, tinteling, spiersamentrekkingen of kleine brandwonden op de huid veroorzaken. Zelfs wanneer de verwonding klein lijkt, kan de plotselinge reactie ervoor zorgen dat iemand snel terugtrekt, zijn evenwicht verliest of nabijgelegen apparatuur raakt.

Naarmate de spanning en opgeslagen energie toenemen, worden de effecten ernstiger. Sterke spiersamentrekkingen kunnen het moeilijk maken om de geleider vrijwillig los te laten. Diepe brandwonden, zenuwschade en weefselschade kunnen optreden op de punten waar de stroom het lichaam binnenkomt en verlaat.

Risico's Geassocieerd met Hoge Spanning Condensatoren

Hoge spanningscondensatoren vormen een veel grotere gevaar omdat ze een grote hoeveelheid energie in een zeer korte tijd kunnen afgeven. Contact met deze condensatoren kan ernstige brandwonden, intense spiersamentrekkingen, ademhalingsproblemen en verstoringen van de normale elektrische activiteit van het hart veroorzaken.

Als de stroom door het borstgebied gaat, wordt het risico aanzienlijk serieuzer. Onder bepaalde voorwaarden kan de ontlading hartritmestoornissen, ventriculaire fibrillatie of hartstilstand veroorzaken. Deze effecten kunnen optreden, zelfs als er weinig zichtbaar extern letsel is.

Het gevaar is niet beperkt tot de elektrische schok zelf. De kracht van de reactie kan vallen van ladders, impactletsels of accidenteel contact met andere onder spanning staande apparatuur in de buurt veroorzaken.

Waarom Zelfs Kleine Condensatoren Niet Moeten Worden Genegeerd

Veel mensen associëren elektrische gevaren alleen met grote industriële condensatoren, maar kleinere condensatoren kunnen ook voldoende energie opslaan om letsel te veroorzaken. Afhankelijk van de spanning en capaciteit kan een schijnbaar klein onderdeel nog steeds een pijnlijke schok geven of gevoelige apparatuur beschadigen als het onverwacht wordt ontladen.

De fysieke grootte van een condensator geeft niet altijd aan hoeveel energie deze bevat. Om deze reden moet elke condensator met voorzichtigheid worden behandeld totdat de spanning is gecontroleerd.

Veilige Praktijk Voordat Je een Condensator Aanraakt

Voordat je de aansluitpunten van de condensator aanraakt, testapparaten aansluit of onderhoudswerkzaamheden begint, moet de condensator correct worden ontladen met behulp van een geschikte ontladingsmethode. Na het ontladen moet de resterende spanning met een voltmeter worden gemeten om te bevestigen dat de condensator een veilig niveau heeft bereikt.

Deze verificatiestap is belangrijk omdat sommige condensatoren residuele lading kunnen vasthouden of een kleine hoeveelheid spanning kunnen herstellen na ontlading. Totdat een meter bevestigt dat de spanning is verlaagd tot een veilig niveau, moet de condensator altijd worden behandeld als zijnde onder spanning en potentieel gevaarlijk.

Oorzaken van Explosies van Hoge Spanning Condensatoren

Hoge spanningscondensatoren zijn ontworpen om binnen specifieke elektrische en omgevingslimieten te functioneren. Wanneer die limieten worden overschreden, kan er overmatige warmte, druk of elektrische stress in het component ontstaan. Als de interne materialen deze omstandigheden niet langer kunnen weerstaan, kan de condensator scheuren, ventilerend raken, vlam vatten of exploderen.

Hoewel explosies van condensatoren relatief ongebruikelijk zijn, kunnen de gevolgen ernstig zijn. Een defecte condensator kan hete gassen, metalen fragmenten, elektrolyt of brandbare materialen in de omgeving afgeven. Het begrijpen van de algemene oorzaken van falen kan helpen het risico op materiële schade en persoonlijk letsel te verminderen.

Elektrische Oorzaken van Falen

Elektrische stress is een van de meest voorkomende oorzaken van het falen van condensatoren. Het toepassen van een spanning hoger dan de nominale waarde van de condensator kan leiden tot diëlektrische doorbraak. Het diëlektrische materiaal is ontworpen om bestand te zijn tegen een specifiek elektrisch veld, en het overschrijden van deze limiet kan de isolatie verzwakken, de lekstroom verhogen en lokale verhitting veroorzaken. In ernstige gevallen kan het diëlektricum volledig falen, wat resulteert in een interne kortsluiting en een snelle drukopbouw binnen de condensator.

Onjuiste polariteit is een andere belangrijke oorzaak van falen, vooral bij elektrolytische condensatoren. Deze condensatoren zijn gepolariseerd en moeten worden aangesloten volgens de gemarkeerde positieve en negatieve aansluitingen. Omgekeerde polariteit kan chemische reacties binnen de condensator veroorzaken, wat gasgeneratie en een verhoogde interne druk tot gevolg heeft. Naarmate de druk toeneemt, kan de condensator opzwellen, ontsnappen of barsten.

Het gebruik van een onjuist gespecificeerde condensator kan vergelijkbare problemen creëren. Een condensator met een onvoldoende spanningswaarde, temperatuurwaarde, variatie in stroomcapaciteit of constructie type kan buiten zijn bedoelde limieten functioneren. Bijvoorbeeld, een condensator voor lage spanning die in een hoger-spanningscircuit is geïnstalleerd, kan diëlektrisch falen, terwijl een condensator die niet is ontworpen voor hoge variaties in stroom, gedurende de werking kan oververhitten.

Om het risico op elektrische storingen te verminderen, moet de condensator worden geselecteerd op basis van de bedrijfs spanning, stroom, frequentie, temperatuur en omgevingsomstandigheden van het circuit.

Thermisch verouderen en interne defecten

Temperatuur heeft een grote invloed op de betrouwbaarheid en levensduur van condensatoren. Overmatige hitte kan ontstaan door de omgeving, nabijgelegen stroomcomponenten, slechte ventilatie of hoge variaties in de stroom die door de condensator lopen. Naarmate de temperatuur stijgt, nemen de interne verliezen toe en beginnen isolatiematerialen sneller te verslechteren.

Langdurige blootstelling aan verhoogde temperaturen kan het diëlektricum verzwakken, chemische degradatie versnellen en de kans op interne kortsluitingen vergroten. In de loop van de tijd kunnen deze effecten leiden tot gasgeneratie, drukopbouw en uiteindelijk falen van de condensator.

Natuurlijke veroudering draagt ook bij aan de verslechtering van condensatoren. Herhaalde laad- en ontlaadcycli, lange bedrijfstijden en continue elektrische stress verminderen geleidelijk de isolatiewaarde en algemene betrouwbaarheid. Naarmate de interne materialen verouderen, neemt de kans op defecten toe.

Fabricagedefecten kunnen extra risico’s met zich meebrengen. Kleine imperfecties binnenin de condensator kunnen onopgemerkt blijven tijdens normaal gebruik, maar kunnen zwakke punten worden onder elektrische of thermische stress. Naarmate deze defecten groeien, kunnen ze uiteindelijk catastrofaal falen veroorzaken.

Het handhaven van een goede koeling, zorgen voor adequate luchtstroom en het vervangen van verouderde condensatoren op geschikte intervallen kan helpen de kans op thermische en leeftijdgerelateerde storingen te verminderen.

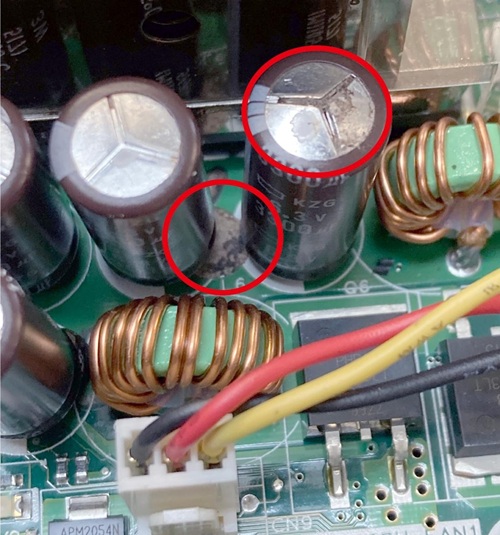

Waarschuwingssignalen voordat falen optreedt

Condensatoren vertonen vaak zichtbare waarschuwingssignalen voordat een grote storing optreedt. Regelmatige inspectie kan helpen om verslechtering te identificeren voordat het zich ontwikkelt tot een barst, brand of explosiegevaar.

Veel voorkomende waarschuwingssignalen zijn:

• Opzwelling of uitbuiling van de condensatorbehuizing

• Elektrolytlek rondom de sluitingen of aansluitingen

• Scheuren in de behuizing of isolatie

• Verkleuring veroorzaakt door oververhitting

• Corrosie op aansluitingen of externe oppervlakken

• Beschadigde of vervormde veiligheidsventielen

• Ongewone geuren afkomstig van het onderdeel

Een van deze voorwaarden kan duiden op interne schade, oververhitting, isolatiebreuk of drukopbouw. Een condensator die tekenen van verslechtering vertoont, mag niet blijven werken zonder evaluatie.

Het vervangen van beschadigde of verouderde condensatoren voordat er volledige uitval optreedt, helpt de systeem betrouwbaarheid te verbeteren en het risico op schade aan apparatuur, brand of explosie te verminderen.

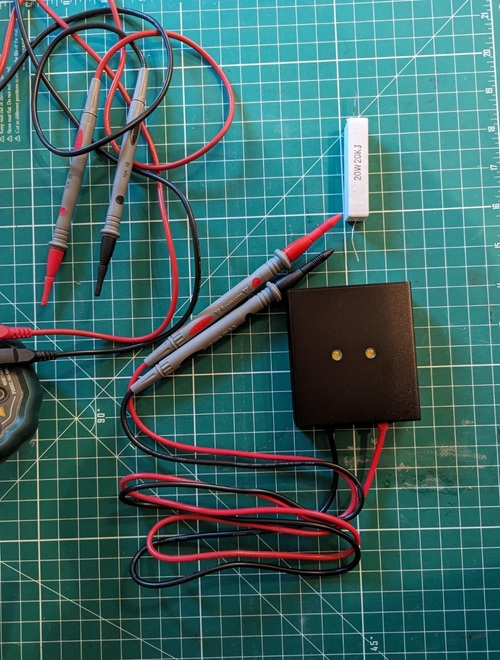

Methoden voor het ontladen van condensatoren

Een hoogspanningscondensator kan een gevaarlijke elektrische lading vasthouden, lang nadat de stroomvoorziening is uitgeschakeld. Voordat inspectie, testen, probleemoplossing of onderhoud wordt uitgevoerd, moet de opgeslagen energie veilig worden verwijderd.

Een ontlaadgereedschap voor condensatoren is ontworpen voor dit doel. In tegenstelling tot het rechtstreeks kortsluiten van de aansluitingen, controleert een ontlaadgereedschap de afgifte van opgeslagen energie door de ontladingsstroom te beperken. Dit helpt om vonken, boogvorming, schade aan de aansluitingen en onnodige stress op de condensator en omliggende componenten te voorkomen.

Het direct verbinden van de aansluitingen met een draad of metalen object wordt niet aanbevolen, omdat de plotselinge vrijgave van energie schade aan apparatuur kan veroorzaken en een ernstig veiligheidsrisico kan vormen.

Het selecteren van het juiste ontlaadgereedschap

Het ontlaadgereedschap moet correct zijn beoordeeld voor de condensator die wordt onderhouden. Het gebruik van een gereedschap met ongeschikte spannings- of isolatiewaardes kan extra risico's met zich meebrengen en kan ervoor zorgen dat de condensator zich niet correct ontlaadt.

Verschillende factoren moeten worden overwogen bij het kiezen van een ontlaadgereedschap:

• De spanningswaarde moet de maximale bedrijfsrichting van de condensator overschrijden.

• De ontlaadweerstand moet geschikt zijn voor de capaciteit en de opgeslagen energie van de condensator.

• Handgrepen, kabels en connectors moeten isolatie hebben die is ontworpen voor toepassingen met hoge spanning.

• Een ingebouwde spanningsindicator of ontlaadstatusindicator kan extra bevestiging bieden tijdens het ontlaadproces.

Het gebruik van een goed beoordeeld ontlaadgereedschap helpt ervoor te zorgen dat opgeslagen energie op een gecontroleerde en voorspelbare manier wordt verwijderd.

Veilige Ontlaadprocedure

Voordat u begint met het ontlaadproces, moet u de apparatuur volledig isoleren van alle stroombronnen. Zet het systeem uit, ontkoppel de inkomende stroom en volg de toepasselijke lockout- en tagoutprocedures. Zelfs nadat de stroom is verwijderd, moet de condensator nog steeds als volledig opgeladen worden behandeld.

Inspecteer de condensator, bedrading en omgeving op beschadigde isolatie, blootgestelde geleiders, losse verbindingen of tekenen van condensatorstoringen. Potentiële gevaren van tevoren identificeren helpt risico's tijdens de ontlaadprocedure te verminderen.

Nadat is bevestigd dat het systeem is geïsoleerd, sluit u het ontlaadgereedschap aan op de condensatorterminals. Zorg ervoor dat de verbinding veilig is en gedurende het proces op zijn plaats blijft. Opgeslagen energie begint door de interne weerstand van het gereedschap te stromen, waardoor de spanning van de condensator geleidelijk afneemt in plaats van onmiddellijk.

Als het ontlaadgereedschap een spanningsindicator bevat, monitor deze dan totdat de weergegeven spanning een veilig niveau heeft bereikt. Grotere condensatoren hebben mogelijk extra tijd nodig omdat ze significant meer energie kunnen opslaan.

Zodra het ontlaadproces is voltooid, gebruik een goed beoordeeld multimeter om de spanning direct over de condensatorterminals te meten. Bevestig dat de resterende spanning 0 V is of binnen de veilige limiet die voor de apparatuur is gespecificeerd.

Deze verificatiestap is essentieel omdat losse verbindingen, beschadigde ontlaadgereedschappen, defecte ontlaadpaden of onjuiste weerstandwaarden residuele spanning in de condensator kunnen achterlaten. Een condensator mag nooit als veilig worden beschouwd totdat de spanning is gemeten en bevestigd.

Veilige Hantering Na Ontlading

Nadat is bevestigd dat de condensator een veilig spanningsniveau heeft bereikt, kan deze veiliger worden behandeld voor testen, inspectie, vervanging of onderhoud. Zelfs in deze fase moeten geïsoleerde gereedschappen en de juiste persoonlijke beschermingsmiddelen blijven worden gebruikt.

Sommige grote condensatoren kunnen dielectrische absorptie ervaren, waardoor een kleine hoeveelheid spanning opnieuw kan verschijnen na ontlading. Als het onderhoudswerk wordt vertraagd, moet de spanning opnieuw worden gecontroleerd voordat het component wordt behandeld.

De veiligste aanpak is om elke keer dezelfde procedure te volgen: isoleer de stroombron, ontlaad de condensator met behulp van geschikt gereedschap, verifieer de spanning met een meter, en begin pas daarna met het werk.

Capacitor Shorting Sticks Veilig Gebruiken

Condensator kortsluitstokken, ook wel ontlaadstokken of aardingstokken genoemd, worden vaak gebruikt om grote hoogspanningscondensatoren in transformatorstations, industriële apparatuur, stroomdistributiesystemen en condensatorbanken te ontladen. Deze gereedschappen bieden een veilige ontlaadroute terwijl personeel op een veilige afstand van onder spanning staande componenten blijft.

Omdat grote condensatoren aanzienlijke hoeveelheden energie kunnen opslaan, is het essentieel om een kortsluitstok correct te gebruiken voordat inspectie-, test- of onderhoudsactiviteiten beginnen.

Doel en Componenten

Het primaire doel van een condensator kortsluitstok is om opgeslagen elektrische energie veilig van een condensator naar de aarde over te dragen. Het gereedschap biedt een gecontroleerde ontlaadroute terwijl het helpt het risico van per ongeluk contact met onder spanning staande geleiders te verminderen.

Een typische kortsluitstok bestaat uit drie hoofdcomponenten:

• Een lange geïsoleerde paal die een veilige werkafstand biedt.

• Een aardingklem die is aangesloten op een goedgekeurde aardekontact.

• Een geleidende ontlaadkop die contact maakt met de condensatorterminals.

De geïsoleerde paal helpt de scheiding van gevaarlijke spanningen te behouden, terwijl de aardingklem en ontlaadkop een pad creëren voor opgeslagen energie om veilig te verdwijnen. Voor gebruik moeten alle componenten worden geïnspecteerd op scheuren, verontreinigingen, corrosie, losse verbindingen of andere tekenen van schade.

Stapsgewijze Kortsluitstokprocedure

Voordat u een kortsluitingstang gebruikt, deïsoleer de apparatuur en controleer of alle stroombronnen zijn afgezonderd. Inspecteer de capacitorkast, bedrading en omliggende apparatuur op beschadigde isolatie, losse geleiders, oververhitting of andere onveilige omstandigheden.

Controleer ook de kortsluitingstang. Verifieer dat de geïsoleerde stok schoon en onbeschadigd is en dat de aardingkabel en klem stevig zijn bevestigd.

De aardingsklem moet altijd eerst aangesloten worden. Bevestig deze aan een geverifieerd aardingspunt of goedgekeurde aarde voordat u de capacitoreindstukken benadert. Een betrouwbare aarding is noodzakelijk omdat het het ontlaadpad voor de opgeslagen energie biedt.

Zodra de aarding is gemaakt, brengt u voorzichtig de ontlaadhals in contact met het capacitoreindstuk. Afhankelijk van de configuratie van de condensator moeten mogelijk meerdere terminals worden aangeraakt om de opgeslagen lading volledig te verwijderen.

Terwijl de ontlaadhals contact maakt, begint opgeslagen energie door het aardpad te stromen. In systemen met grote hoeveelheden opgeslagen energie kan er een zichtbare vonk of hoorbaar ontladingsgeluid optreden. Houd het contact lang genoeg vast om de spanning volledig te laten dalen.

Na de ontladingsprocedure verwijdert u de kortsluitingstang en gebruikt u een multimeter om de spanning rechtstreeks over de capacitoreindstukken te meten. Bevestig dat de resterende spanning 0 V is of binnen de gespecificeerde veilige limiet ligt.

Spanningsverificatie blijft essentieel omdat beschadigde aardingsverbindingen, apparatuurfouten of onvolledige ontlading de resterende lading binnen de condensator kunnen achterlaten.

Belangrijke veiligheidsoverwegingen

Een kortsluitingstang is een belangrijk ontlaadgereedschap, maar mag nooit de enige methode zijn om te bepalen of een condensator veilig is. Spanningsmeting met een correct geclassificeerde meter moet altijd worden uitgevoerd na het ontlaadproces.

Grote condensatoren kunnen ook een kleine spanningsherstel ontwikkelen als gevolg van diëlektrische absorptie. Als er een vertraging is tussen ontlading en onderhoud, moet de spanning opnieuw worden gecontroleerd voordat het component wordt aangeraakt.

Een consistente veiligheidsvolgorde helpt het risico te verminderen: deïsoleer de apparatuur, sluit de aardingsklem aan, ontlaad de condensator, verifieer de spanning en begin vervolgens met de onderhoudsactiviteiten. Volg elke keer dezelfde procedure om de veiligheid te verbeteren en de kans op onbedoeld contact met opgeslagen energie te verkleinen.

Persoonlijke Beschermingsmiddelen (PBM)

Werken met hoge spanning condensatoren stelt personeel bloot aan gevaren zoals elektrische schokken, boogontploffingen, brandwonden, vonken en rondvliegend puin door componentfalen. Zelfs nadat de stroom is verwijderd, kunnen condensatoren genoeg opgeslagen energie behouden om ernstige verwondingen te veroorzaken als de juiste voorzorgsmaatregelen niet worden gevolgd.

Persoonlijke Beschermingsmiddelen (PBM) bieden een extra beschermingslaag tijdens inspectie, testen, ontladingsprocedures, installatie en onderhoud. Hoewel PBM elektrische gevaren niet kunnen uitsluiten, kunnen ze de ernst van verwondingen aanzienlijk verminderen wanneer ze samen met de juiste veiligheidsprocedures worden gebruikt.

Essentiële PBM-eisen

Verschillende soorten PBM zijn vaak vereist bij het werken met hoge spanning condensatoren. Elk item heeft een specifieke beschermfunctie en moet worden geselecteerd op basis van het spanningsniveau, energieniveau en werkomgeving.

Geïsoleerde handschoenen helpen te voorkomen dat elektrische stroom door de handen passeert als er per ongeluk contact occurs. De handschoenen moeten zijn beoordeeld op de apparatuurspanning en regelmatig worden geïnspecteerd op snijwonden, perforaties, scheuren, slijtage of tekenen van veroudering. Leren beschermhandschoenen worden vaak over geïsoleerde handschoenen gedragen om mechanische schade te verminderen.

Oog- en gezichtsbescherming is belangrijk omdat elektrische fouten vonken, gesmolten deeltjes en rondvliegend puin kunnen veroorzaken. Veiligheidsbrillen bieden basisbescherming, terwijl gezichtsschilden extra dekking bieden in gebieden waar boogontploffingsgevaren of condensatorbreuk mogelijk zijn.

Vlamvertragende (FR) kleding helpt brandwonden te verminderen tijdens elektrische fouten. Deze kleding is ontworpen om ontsteking te weerstaan en de warmtetransfer naar de huid te beperken. Kleding moet volledig bedekt zijn en vrij blijven van overmatige slijtage of besmetting.

Geïsoleerde gereedschappen verminderen de kans op onbedoeld contact met geleiders onder spanning. De isolatie van gereedschappen moet regelmatig worden geïnspecteerd en beschadigde gereedschappen moeten onmiddellijk uit gebruik worden genomen.

Diëlectrische veiligheidsschoenen helpen de mogelijkheid te verminderen dat stroom door het lichaam naar de grond passeert. Deze bescherming is bijzonder belangrijk in transformatorstations, industriële faciliteiten, elektrische kamers en andere hoogspanningsomgevingen.

Inspectie en Onderhoud van PBM

Beschermingsmiddelen moeten voor elke taak worden geïnspecteerd. Een korte inspectie kan schade identificeren die de veiligheid tijdens elektrische werkzaamheden in gevaar kan brengen.

Handschoenen moeten worden gecontroleerd op fysieke defecten en veroudering. Veiligheidsbrillen en gezichtshelmen moeten worden onderzocht op scheuren, krassen of schade die de zichtbaarheid of bescherming kan beïnvloeden. Vlamvertragende kleding moet worden geïnspecteerd op scheuren, brandmerken, verontreiniging of overmatige slijtage. Geïsoleerde gereedschappen en veiligheidschoenen moeten ook worden gecontroleerd om ervoor te zorgen dat ze in goede staat blijven.

Elke PBM die tekenen van veroudering vertoont, moet onmiddellijk worden vervangen. Vertrouwen op beschadigde beschermingsmiddelen kan een valse sense of security creëren terwijl personeel blootgesteld blijft aan elektrische gevaren.

PBM Binnen een Compleet Veiligheidsprogramma

PBM mogen nooit als vervanging voor veilige werkpraktijken worden beschouwd. Voordat met het werk wordt begonnen, moeten apparaten spanningsloos gemaakt worden, moeten condensatoren op de juiste manier worden ontladen en moet de spanning worden geverifieerd met een geschikt meetinstrument.

De veiligste benadering combineert PBM, lockout- en tagoutprocedures, spanningsverificatie, ontladingsmethoden en gevestigde elektrische veiligheidspraktijken. Het samen gebruiken van deze beschermingsmaatregelen helpt om het totale risico dat gepaard gaat met het omgaan met hoge spanningscondensatoren te verminderen.

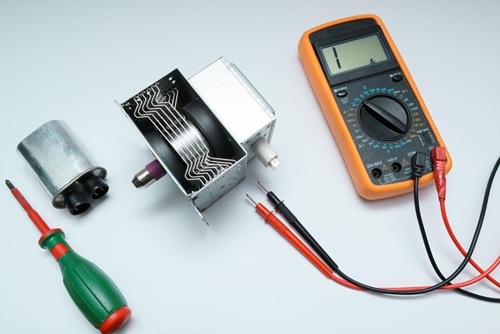

Veilige Voorzorgsmaatregelen voor Magnetroncondensatoren

Magnetrons bevatten een hoge spanningscondensator die deel uitmaakt van de voeding van de magnetron. Deze condensator kan een gevaarlijke elektrische lading vasthouden, zelfs nadat de magnetron uit het stopcontact is gehaald.

In tegenstelling tot veel huishoudcomponenten die veilig worden kort nadat de stroom is verwijderd, kan een magnetroncondensator gedurende een aanzienlijke periode onder spanning blijven. Contact met de aansluitpunten van de condensator of andere hoogspanningscomponenten kan leiden tot ernstige elektrische schokken. Om deze reden moet elke magnetroncondensator als onder spanning worden beschouwd totdat de juiste ontladings- en spanningsverificatiewerkzaamheden zijn voltooid.

Waarom Magnetroncondensatoren Gevaarlijk zijn

Magnetroncondensatoren werken op hoge spanningsniveaus en zijn in staat om aanzienlijke hoeveelheden elektrische energie op te slaan. Zelfs wanneer het apparaat is losgekoppeld van de stroombron, kan de opgeslagen lading in de condensator blijven.

Het gevaar is niet beperkt tot de condensator zelf. Andere componenten binnen de hoogspanningskring van de magnetron kunnen ook elektrische risico's met zich meebrengen. Vanwege de combinatie van hoge spanning en opgeslagen energie kan onjuist onderhoud ernstige verwondingen of zelfs de dood tot gevolg hebben.

Veilige Ontlading- en Verificatiewerkzaamheden

Voordat de magnetronkast wordt geopend, moet de voedingskabel uit het stopcontact worden gehaald. Dit verwijdert de externe stroombron en voorkomt onbedoelde spanningsaanleg tijdens het onderhoud.

Nadat de magnetron is losgekoppeld, moet enkele minuten gewacht worden voordat interne componenten worden benaderd. Hoewel een deel van de opgeslagen lading tijdens deze tijd kan afnemen, mag de wachttijd nooit als een volledige ontladingsmethode worden beschouwd.

Zoek de hoge spanningscondensator en identificeer de aansluitpunten. Gebruik een goedgekeurd ontladingsgereedschap om een gecontroleerd ontladingspad over de aansluitpunten te creëren en geef voldoende tijd voor de opgeslagen energie om te verdwijnen. Direct contact met de aansluitpunten van de condensator moet tijdens de procedure worden vermeden.

Zodra het ontladingsproces is voltooid, gebruik een multimeter ingesteld op het juiste spanningsbereik en meet direct over de aansluitpunten van de condensator. Bevestig dat de spanning is gedaald naar 0 V of een ander gespecificeerd veilig niveau.

Spanningsverificatie is essentieel omdat beschadigde ontladingsgereedschappen, slechte verbindingen of condensatorfouten residuele lading in het onderdeel kunnen achterlaten. Een magnetroncondensator mag nooit als veilig worden beschouwd totdat de spanning is gemeten en bevestigd.

Aanvullende Veiligheidspraktijken

Wanneer binnen een magnetron wordt gewerkt, kan de één-handregel een extra niveau van bescherming bieden. Waar mogelijk, houd één hand weg van geleidende oppervlakken en interne elektrische componenten. Deze praktijk helpt de mogelijkheid te verkleinen om een stroompad door de borst te creëren in het geval van per ongeluk contact.

Het werkgebied moet schoon, droog en vrij van onnodige geleidende voorwerpen blijven. Ringen, horloges, sieraden en andere metalen accessoires moeten worden verwijderd voordat het onderhoud begint. Geïsoleerde gereedschappen moeten voor gebruik worden geïnspecteerd en goede verlichting moet beschikbaar zijn om bedrading en hoogspanningscomponenten duidelijk te identificeren.

Omdat hoogspanningscircuits in magnetrons aanzienlijke gevaren met zich meebrengen, mag onderhoud uitsluitend worden uitgevoerd door personen die bekend zijn met de procedures voor het ontladen van condensatoren, spanningsmeetpraktijken en elektrische veiligheidsprincipes. Het volgen van een consistente procedure van het loskoppelen van het apparaat, het ontladen van de condensator, het verifiëren van de spanning en vervolgens beginnen met het onderhoud helpt het risico te verlagen en de veiligheid te verbeteren.

X en Y Veiligheidscondensatoren Uitleg

Elektronische apparatuur die rechtstreeks is aangesloten op het AC-netstroom is blootgesteld aan spanningspieken, elektrische ruis en foutomstandigheden die standaard condensatoren mogelijk niet veilig kunnen verwerken. Om deze omstandigheden aan te pakken, worden gespecialiseerde veiligheidscondensatoren gebruikt in netstroomcircuiten.

In tegenstelling tot gewone condensatoren zijn veiligheidscondensatoren ontworpen en getest om te voldoen aan strikte veiligheidsvereisten. Hun constructie stelt hen in staat om betrouwbaar te werken onder normale omstandigheden, terwijl ze voorspelbare faalkarakteristieken bieden die helpen het risico op elektrische schokken, brand en apparatuurbeschadiging te verminderen.

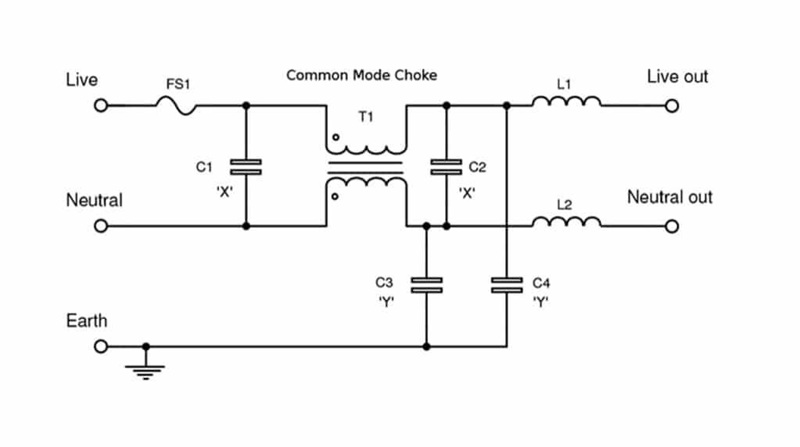

Het Verschil Tussen X en Y Condensatoren Begrijpen

Veiligheidscondensatoren worden over het algemeen onderverdeeld in twee categorieën: X-condensatoren en Y-condensatoren. Hoewel beide worden gebruikt voor het onderdrukken van elektromagnetische interferentie (EMI), vervullen ze verschillende functies en worden ze op verschillende plaatsen in het circuit geïnstalleerd.

X-condensatoren zijn verbonden tussen de fase (levensdraad) en de nuldraden. Hun primaire doel is om differentieel-modus ruis te onderdrukken die op de stroomleidingen verschijnt. Ze helpen de interferentie die door schakelapparaten, motoren en andere elektrische belastingen wordt gegenereerd, te verminderen.

Y-condensatoren zijn verbonden tussen de fase en de aarde, nul en aarde, of tussen geleidende delen en de apparatuurbehuizing. Hun primaire doel is om gemeenschappelijke-modus ruis te onderdrukken. Omdat deze condensatoren zijn verbonden met toegankelijke geaarde structuren, moeten ze voldoen aan strengere isolatie- en veiligheidsvereisten.

Het faalgedrag van de twee soorten condensatoren verschilt ook. X-condensatoren zijn ontworpen om de stress van het net te weerstaan terwijl het risico op brand wordt geminimaliseerd. Y-condensatoren zijn ontworpen om de mogelijkheid te minimaliseren dat gevaarlijke stromen blootgestelde metalen delen bereiken als er zich een fout voordoet.

De Juiste Veiligheidscondensator Kiezen

Hoewel X- en Y-condensatoren vergelijkbaar kunnen lijken, zijn ze niet uitwisselbaar. Elk type is ontworpen voor een specifieke locatie en veiligheidsfunctie binnen het circuit.

Het installeren van een X-condensator waar een Y-condensator vereist is, kan de bescherming tegen elektrische schokken verminderen. Omgekeerd kan het vervangen van een X-condensator door een Y-condensator de kosten verhogen en de prestaties van het circuit veranderen zonder de bedoelde functionaliteit te bieden.

Bij het vervangen van een veiligheidscondensator moet de vervangende condensator overeenkomen met het oorspronkelijke type condensator, de veiligheidsclassificatie, het spanningsniveau en de toepassingsvereisten.

Waarom Standaardcondensatoren Veiligheidscondensatoren Niet Kunnen Vervangen

Standaardcondensatoren mogen nooit worden vervangen door X- of Y-veiligheidscondensatoren in netgestuurde apparatuur. Gewone condensatoren zijn niet ontworpen om de piekspanningen, isolatievereisten en foutomstandigheden die vaak voorkomen in AC-voedingssystemen te weerstaan.

Veiligheidscondensatoren ondergaan gespecialiseerde tests om hun gedrag onder abnormale bedrijfsomstandigheden te verifiëren. Deze tests helpen om een voorspelbare prestatie te waarborgen wanneer ze worden blootgesteld aan spanningspieken, elektrische stress en langdurige werking.

Het gebruik van de juiste veiligheidscondensator helpt de elektrische veiligheid, naleving van regelgeving, prestaties van ruisonderdrukking en langdurige betrouwbaarheid van apparatuur te behouden.

Veilige Condensatoropslag

Juiste opslag helpt de veiligheid, prestaties en betrouwbaarheid van hoogspanningscondensatoren te behouden. Omgevingsomstandigheden kunnen geleidelijk de interne materialen beïnvloeden, zelfs wanneer de condensator niet in gebruik is.

Blootstelling aan hitte, vocht, verontreiniging of fysieke schade kan de veroudering versnellen, de elektrische prestaties verminderen en de kans op defecten verhogen wanneer de condensator uiteindelijk weer in gebruik wordt genomen.

Vereisten voor Milieuopslag

Hoogspanningscondensatoren moeten worden opgeslagen in een schone, droge, temperatuurgecontroleerde omgeving. Stabiele opslagomstandigheden helpen dielektrische materialen, isolatiesystemen, terminals en interne componenten te beschermen tegen onnodige stress.

Excessieve hitte kan chemische afbraak versnellen en de levensduur verkorten. Hoge luchtvochtigheid kan bijdragen aan corrosie, vochtinfiltratie en isolatieverslechtering. Stof, vuil, olie en chemische verontreinigingen kunnen zich ophopen op de oppervlakken van condensatoren en geleidende paden creëren die invloed hebben op de isolatieprestaties.

Voor langdurige opslag moeten temperatuur en luchtvochtigheid binnen de door de fabrikant opgegeven grenzen blijven. Het handhaven van een schone omgeving helpt de staat van de condensator te behouden en minimaliseert voorbereidende werkzaamheden voordat deze wordt geïnstalleerd.

Het Voorkomen van Fysieke en Elektrische Gevaren

Condensatoren moeten worden beschermd tegen impact, trillingen en mechanische schade tijdens opslag en vervoer. Wanneer mogelijk moeten ze in hun oorspronkelijke verpakking blijven of in geschikte beschermcontainers worden geplaatst.

Het laten vallen van condensatoren, ze onjuist stapelen of zware objecten bovenop plaatsen kan verborgen interne schade veroorzaken die mogelijk niet duidelijk wordt totdat de condensator in gebruik wordt genomen.

Wanneer mogelijk, moeten condensatoren in een volledig ontlader toestand worden opgeslagen. Verifieer vóór opslag dat de spanning is verlaagd tot een veilig niveau. Tijdens periodieke inspecties kan de spanning opnieuw worden gecontroleerd om te bevestigen dat er geen onverwachte lading aanwezig is.

Als een condensator moet worden opgeslagen met een behouden lading, moet deze duidelijk zijn gelabeld, afgezonderd van onbevoegde toegang en op een veilige locatie worden gehouden. Waarschuwingstekens moeten de aanwezigheid van opgeslagen energie en eventuele speciale hanteringsvereisten identificeren.

Inspectie Voor Terugkeer naar Dienst

Voordat een opgeslagen condensator wordt geïnstalleerd, moet er een grondige inspectie worden uitgevoerd op tekenen van schade, vervuiling, corrosie, lekkage, zwelling, gebroken behuizingen of veroudering van de isolatie.

Terminals, bevestigingshardware en isolatieoppervlakken moeten ook worden onderzocht om ervoor te zorgen dat de condensator geschikt blijft voor gebruik. Als er enige abnormale toestand wordt aangetroffen, moet de condensator worden geëvalueerd voordat deze weer in gebruik wordt genomen.

Juiste opslag, regelmatige inspectie en zorgvuldige hantering helpen ervoor te zorgen dat hoogspanningscondensatoren veilig en betrouwbaar blijven gedurende hun levensduur.

OSHA Veiligheidseisen

Hoogspanningscondensatoren kunnen gevaarlijk blijven, zelfs nadat de elektrische stroom is verwijderd. Omdat opgeslagen energie nog steeds aanwezig kan zijn, zijn veiligheidsprocedures op de werkplek noodzakelijk om personeel te beschermen tijdens installatie-, test-, onderhouds- en reparatiewerkzaamheden.

De Occupational Safety and Health Administration (OSHA) biedt veiligheidseisen die helpen het risico op elektrische schokken, boogflitsincidenten, brandwonden en onopzettelijke inschakeling te verminderen.

Lockout en Tagout Procedures

Lockout en tagout (LOTO) procedures behoren tot de belangrijkste veiligheidspraktijken van OSHA. Voordat het onderhoud begint, moeten alle energiebronnen die op de apparatuur zijn aangesloten, worden geïdentificeerd, afgezonderd en beveiligd.

Na het loskoppelen van de stroom moet er een lockout-apparaat worden geïnstalleerd om onopzettelijke herverbinding te voorkomen. Een waarschuwingstag moet vervolgens worden aangebracht om aan te geven dat er onderhoudswerkzaamheden plaatsvinden en dat de apparatuur niet geactiveerd mag worden.

Het toepassen van lockout- en tagoutprocedures vóór ontlading of inspectie van de condensator helpt onvoorziene opstart te voorkomen en beschermt personeel tegen blootstelling aan gevaarlijke energie.

Ontladingsverificatie en Veilige Werkpraktijken

Het loskoppelen van elektrische stroom elimineert niet automatisch de gevaren van condensatoren. Opgeslagen energie kan nog lang na het uitschakelen binnen de condensator aanwezig blijven.

Nadat het systeem is afgezonderd, moeten condensatoren worden ontladen met een goedgekeurde methode. De resterende spanning moet vervolgens worden gemeten met een goedgekeurd meetinstrument om te verifiëren dat de opgeslagen energie is verwijderd.

Alleen spanning-geclassificeerde gereedschappen en apparatuur mogen worden gebruikt tijdens testen en onderhoud. Geïsoleerde gereedschappen moeten regelmatig worden geïnspecteerd en uit de service worden gehaald als er schade wordt gevonden.

Werkgebieden moeten ook duidelijk worden gecontroleerd door het gebruik van waarschuwingsborden, barrières, zones met beperkte toegang en andere veiligheidsmaatregelen. Deze maatregelen helpen voorkomen dat onbevoegd personeel toegang krijgt tot gebieden waar elektrische gevaren aanwezig kunnen zijn.

Opleiding, Boogflitsbescherming en PBM

Werk met hoogspanningscondensatoren moet alleen worden uitgevoerd door goed opgeleid personeel dat de elektrische gevaren, ontladingsprocedures, lockout- en tagoutvereisten, noodresponsprocedures en selectie van persoonlijke beschermingsmiddelen (PBM) begrijpt.

Gevaren van boogflitsen moeten worden geëvalueerd voordat het werk begint. Afhankelijk van het risiconiveau kunnen beschermende uitrustingen onder andere booggewaardeerde kleding, geïsoleerde handschoenen, gelaatschermen, veiligheidshelmen en andere gespecialiseerde elektrische PBM omvatten.

OSHA-eisen zijn het meest effectief wanneer ze zijn geïntegreerd in een consistente werkroutine. Een typische volgorde omvat het de-energie van apparatuur, het toepassen van lockout- en tagoutprocedures, het ontladen van condensatoren, het verifiëren van de spanning, het inspecteren van PBM en gereedschappen, en vervolgens het beginnen van onderhoudswerkzaamheden.

IEC 60831 Veiligheidseisen

IEC 60831 is een internationale norm die veiligheid, prestaties en testvereisten voor vaste stroomcondensatoren vaststelt die worden gebruikt in wisselstroomsystemen met nominale spanningen tot 1000 V. De norm helpt ervoor te zorgen dat condensatoren veilig en betrouwbaar functioneren gedurende hun levensduur.

Stroomcondensatoren die worden gebruikt in systemen voor het verbeteren van de vermogensfactor, industriële netwerken en distributieapparatuur worden vaak blootgesteld aan elektrische stress, temperatuurvariaties en lange bedrijfstijden. IEC 60831 biedt richtlijnen die helpen de veiligheid, betrouwbaarheid en prestatie op lange termijn te verbeteren.

Sleutel Veiligheidseisen van IEC 60831

IEC 60831 behandelt verschillende kritieke gebieden van condensatorveiligheid en -prestaties. Deze eisen helpen het risico op oververhitting, scheuren, elektrische storingen en onveilige bedrijfsomstandigheden te verminderen.

De norm dekt:

• Overdrukbeveiligingssystemen

• Vereisten voor ontladen van condensatoren

• Temperatuurclassificaties

• Verificatie van dielektrische sterkte

• Duurzaamheid en betrouwbaarheidstests

Veel condensatoren bevatten overdrukbeveiligingsapparaten die de condensator ontkoppelen wanneer er een excessieve interne druk ontstaat. Dit helpt het risico op scheuren, brand en apparatuurbeschadiging door interne fouten te verminderen.

De norm bevat ook ontladingsvereisten die helpen de opgeslagen spanning tot veiligere niveaus te verlagen nadat een condensator is ontkoppeld van de voedingsbron. Deze vereisten helpen de schokrisico's tijdens inspectie en onderhoud te minimaliseren.

Temperatuur, Dielektrische Sterkte en Betrouwbaarheidstests

Temperatuur heeft een grote invloed op de levensduur en prestaties van condensatoren. IEC 60831 definieert temperatuurcategorieën die de omgevingsomstandigheden vaststellen waaronder een condensator veilig kan functioneren.

De norm vereist ook dielektrische sterktetests om te verifiëren dat het isolatiesysteem hoge spanningen kan weerstaan zonder doorbraak. Succesvolle tests tonen aan dat het dielektricum een veilige scheiding kan handhaven tussen geleidend materiaal onder normale bedrijfsomstandigheden.

Om de langetermijn duurzaamheid te evalueren, worden condensatoren onderworpen aan duurzaamheid en betrouwbaarheidstests. Deze tests simuleren bedrijfsomstandigheden met betrekking tot spanningsbelasting, temperatuur blootstelling en verlengde gebruiksperiodes. De resultaten helpen verifiëren dat de condensator acceptabele prestaties kan handhaven gedurende de verwachte levensduur.

Waarom naleving van IEC 60831 belangrijk is

Naleving van IEC 60831 biedt vertrouwen dat een condensator is ontworpen en getest volgens internationaal erkende vereisten. Het volgen van de norm helpt de elektrische veiligheid, operationele betrouwbaarheid en apparatuurbescherming te verbeteren.

Voor fabrikanten en apparatuurontwerper biedt de norm richtlijnen voor productontwikkeling en condensatorselectie. Voor installateurs en onderhoudspersoneel stelt het verwachtingen vast voor veilige werking en langdurige prestaties.

Door aandacht te besteden aan ontladingsveiligheid, overdrukbeveiliging, integriteit van isolatie, temperatuurgrenzen en duurzaamheid, speelt IEC 60831 een belangrijke rol in het ondersteunen van het veilige gebruik van krachtcondensatoren in moderne AC-voedingssystemen.

Conclusie

De veiligheid van hoogspanningscondensatoren hangt af van zorgvuldige ontlading, spanningsverificatie, de juiste gereedschappen, correcte PBM's en strikte procedures voor hantering. Testen mogen pas beginnen wanneer de opgebouwde energie als veilig is bevestigd. Begrijpen van oorzaken van falen, controle van ontladingsweerstanden, selectie van veiligheidscapacitors en vereiste normen helpt de risico's op schokken, brand, explosie en schade aan apparatuur te verminderen.

Veelgestelde Vragen [FAQ]

1. Waarom is het noodzakelijk om de spanning van de condensator te meten na het ontladen?

Zelfs na het gebruik van een ontladingsweerstand of ontladings gereedschap kan een condensator nog steeds enige spanning behouden door componentfalen, slechte verbindingen of dielektrische absorptie. Het meten van de spanning met een goedgekeurd meter bevestigt dat de opgeslagen energie naar een veilig niveau is verlaagd voordat deze wordt behandeld, wat helpt om elektrische schokken en schade aan apparatuur te voorkomen.

2. Wat moet in overweging worden genomen bij het kiezen van een ontladingsweerstand voor een condensator?

Een ontladingsweerstand moet de condensator binnen een redelijke tijd ontladen terwijl het energieverlies tijdens normale werking wordt geminimaliseerd. Als de weerstand te laag is, verspilt het energie en genereert het hitte. Als deze te hoog is, kan de condensator te lang geladen blijven en een veiligheidsrisico creëren na uitschakeling.

3. Waarom kunnen hoogspanningscondensatoren falen of exploderen?

Hoogspanningscondensatoren kunnen falen door overspanning, overmatige hitte, omgekeerde polariteit, veroudering, fabricagefouten of onjuiste selectie van componenten. Deze omstandigheden kunnen het dielektrische materiaal beschadigen, interne druk creëren en uiteindelijk ervoor zorgen dat de condensator ontlucht, scheurt of explodeert als de spanning te hoog wordt.

4. Waarom kunnen standaardcondensatoren X en Y veiligheidscondensatoren niet vervangen?

X en Y veiligheidscondensatoren zijn speciaal ontworpen en getest om spanningstoenames en foutomstandigheden van het net te weerstaan. Standaardcondensatoren bieden niet hetzelfde niveau van isolatie, veiligheidsprestaties of voorspelbaar falen, waardoor ze ongeschikt en potentieel gevaarlijk zijn voor AC lijnfiltertoepassingen.

5. Hoe helpen veiligheidsnormen de risico's te verminderen bij het werken met hoogspanningscondensatoren?

Veiligheidsnormen zoals OSHA-vereisten en IEC 60831-richtlijnen stellen procedures vast voor het ontwerp van condensatoren, testen, ontladen, onderhoud, gebruik van PBM's en spanningsverificatie. Het volgen van deze normen helpt de betrouwbaarheid van apparatuur te verbeteren en vermindert het risico op elektrische schokken, boogflitsincidenten en ongevallen gerelateerd aan condensatoren.
