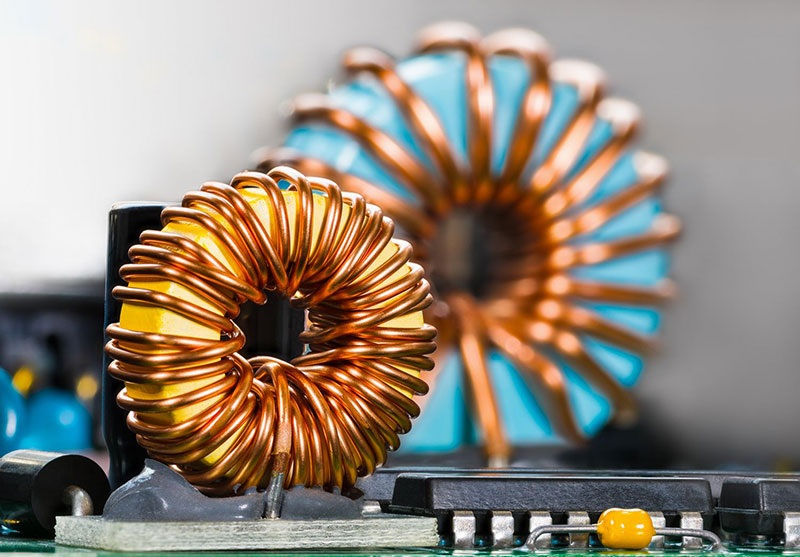

Inductoren uitgelegd: typen, werkprincipes, formules en toepassingen

Inductoren zijn passieve elektronische componenten die energie opslaan in een magnetisch veld en plotselinge veranderingen in stroom weerstaan. Ze worden veel gebruikt in voedingen, filters, converters, RF-circuits en signaalverwerkende systemen. Dit artikel legt uit hoe inductoren werken, hoe ze verschillen van condensatoren, hun symbolen, formules, types, circuitgedrag en toepassingen in de praktijk.

Catalogus

Wat is een inductor?

Een inductor is een basis elektronische component die meestal wordt gemaakt door een geleidende draad in een spoelvorm te winden. Hoewel het soms lijkt op een weerstand op een printplaat, is de manier waarop het werkt volledig anders.

Hoe een inductor werkt

Wanneer elektrische stroom door de spoel vloeit, reist deze niet simpelweg door de draad. Terwijl de stroom zich rond elke draai van de spoel beweegt, genereert het een magnetisch veld rond de geleider. De magnetische velden die door de individuele wikkelingen worden geproduceerd, combineren en worden geconcentreerd rond de spoel, waardoor een sterker algeheel magnetisch effect ontstaat.

Dit vermogen om energie te creëren en op te slaan in een magnetisch veld geeft de component een eigenschap die inductantie wordt genoemd. Vanwege deze eigenschap geeft een inductor van nature weerstand tegen snelle veranderingen in de stroom. Bijvoorbeeld, wanneer de stroom plotseling probeert te verhogen of te verlagen, verandert het magnetische veld rond de spoel en produceert een effect dat die verandering weerstaat. Als gevolg hiervan neigt de stroom ernaar om geleidelijker te veranderen in plaats van onmiddellijk.

Waarom inductoren belangrijk zijn

Het vermogen om plotselinge stroomveranderingen te weerstaan, maakt inductoren waardevol in veel elektronische systemen. Ze worden vaak gebruikt in voedingen, waar ze helpen de energiestroom te regelen, in filtercircuits, waar ze ongewenste elektrische ruis verminderen, en in signaalverwerkingscircuits, waar ze helpen elektrische signalen te vormen en te controleren.

Inductor vs Condensator

Inductoren en condensatoren zijn beide energie-opslagcomponenten die worden gebruikt in elektronische circuits, maar ze slaan energie op in verschillende vormen en reageren anders op elektrische veranderingen. Een condensator slaat energie op in een elektrisch veld dat zich vormt tussen zijn geleidende platen, terwijl een inductor energie opslaat in een magnetisch veld dat wordt gecreëerd rond zijn spoel wanneer er stroom doorheen vloeit. Hoewel beide componenten tijdelijk energie kunnen opslaan en vrijgeven, is hun gedrag in een circuit fundamenteel verschillend.

Hoe ze reageren op elektrische veranderingen

Het belangrijkste verschil tussen een inductor en een condensator ligt in wat elke component tegenwerkt. Een condensator biedt weerstand tegen plotselinge veranderingen in spanning, terwijl een inductor weerstand biedt tegen plotselinge veranderingen in stroom.

Wanneer er een spanning op een condensator wordt toegepast, accumuleert elektrische lading op zijn platen en creëert het een elektrisch veld dat energie opslaat. Als de circuitspanning snel stijgt of daalt, absorbeert of geeft de condensator lading vrij om de verandering in spanning te vertragen. Dit gedrag maakt condensatoren nuttig voor spanningsafvlakking, ruisfiltering en stabilisatie van voedingen.

Hoe opgeslagen energie wordt vrijgegeven

Een inductor gedraagt zich anders omdat het reageert op veranderingen in stroom in plaats van spanning. Terwijl de stroom door de spoel vloeit, ontwikkelt zich een magnetisch veld rond de winding en slaat het energie op. Als de stroom probeert snel te toenemen of te verminderen, genereert het veranderende magnetische veld een spanning die de verandering tegenwerkt. Dit effect helpt om plotselinge stroomvariaties te beperken en een vlottere stroomtoevoer te behouden. Hierdoor worden inductoren vaak gebruikt in voedingconverters, filters en energieopslagsystemen.

Het verschil wordt ook duidelijk wanneer de opgeslagen energie vrijkomt. In een condensator vloeit de opgeslagen lading uit de platen terwijl het elektrische veld instort, waardoor de opgeslagen energie weer in de schakeling vrijkomt. In een inductor genereert het instortende magnetische veld een spanning over de spoel terwijl de stroom afneemt. De polariteit van deze geïnduceerde spanning is tegenovergesteld aan de spanning die oorspronkelijk de stroom heeft ingesteld, waardoor de inductor de vermindering van de stroomtoevoer tegenwerkt.

Belangrijke Verschillen in één Oogopslag

Kenmerk	Condensator	Inductor
Energieopslagmethode	Elektrisch veld	Magnetisch veld
Primaire Reactie	Reageert op spanningsveranderingen	Reageert op stroomveranderingen
Tegenwerkt	Plotselinge spanningsveranderingen	Plotselinge stroomveranderingen
Energie Vrijgave	Door ontlading van opgeslagen lading	Door inzinking van het magnetische veld
Veelvoorkomende Toepassingen	Filteren, spanningsafvlakking, decoupling	Vermogenomzetting, filtratie, energieopslag

Het belangrijkste onderscheid is dat een condensator weerstand biedt tegen plotselinge veranderingen in spanning, terwijl een inductor weerstand biedt tegen plotselinge veranderingen in stroom. Een condensator slaat energie op in een elektrisch veld, terwijl een inductor energie opslaat in een magnetisch veld. Deze fundamentele kenmerken bepalen hoe elk element zich gedraagt en waarom beide belangrijke rollen spelen in moderne elektronische circuits.

Inductor Symbolen

Schakeldiagrammen gebruiken symbolen om elektronische componenten op een eenvoudige en gemakkelijk leesbare manier voor te stellen. In plaats van het werkelijke fysieke onderdeel te tekenen, gebruiken ingenieurs gestandaardiseerde symbolen die de functie van de component laten zien terwijl het schema duidelijk en georganiseerd blijft. Het inductor-symbool is ontworpen om te lijken op het meest herkenbare kenmerk van de component, namelijk de gewonden draadwikkeling.

Basis Inductor Symbool

Het standaard inductor-symbool wordt getekend als een reeks gebogen lussen of bogen die in een lijn zijn verbonden. Deze lussen vertegenwoordigen de windingen draad die samen zijn gewonden om de spoel te vormen. Hoewel het symbool veel eenvoudiger is dan het echte onderdeel, biedt het een snelle visuele aanduiding dat het apparaat energie opslaat via een magnetisch veld dat wordt gegenereerd door stroom die door de wikkeling vloeit.

Bij het lezen van een schakeldiagram identificeert dit spoelvormige symbool onmiddellijk de component als een inductor. Het aantal lussen dat in het symbool wordt getoond is meestal symbolisch en vertegenwoordigt niet het werkelijke aantal draadwindingen in het fysieke apparaat.

Inductor Symbolen met Magnetische Kernen

Sommige inductoren zijn gebouwd met een magnetische kern die binnen of rond de spoel is geplaatst. Om deze constructie aan te geven, bevatten schakelsymbolen vaak twee parallelle lijnen die naast het spoelsymbool zijn gepositioneerd. Deze lijnen geven aan dat de wikkeling geen luchtkern heeft en dat er een magnetisch materiaal aanwezig is.

De magnetische kern helpt het magnetische veld te concentreren en te versterken dat wordt geproduceerd wanneer er stroom door de spoel vloeit. Omdat het magnetische veld meer geconcentreerd wordt, kan de inductor een hogere inductiewaarde bereiken zonder dat er een grote toename van het aantal draadwindingen nodig is. Als gevolg hiervan heeft het type kern dat wordt gebruikt een directe invloed op de elektrische eigenschappen en prestaties van de component.

Waarom het Kern Symbool Belangrijk is

De aanwezigheid of afwezigheid van de parallelle lijnen biedt belangrijke informatie over hoe de inductor is geconstrueerd en hoe deze zich in een circuit zal gedragen. Een luchtkern inductor wordt typisch weergegeven met alleen het spoelsymbool, terwijl een kern-type inductor de aanvullende parallelle lijnen bevat. Dit visuele onderscheid helpt ingenieurs om snel het type component te identificeren en te begrijpen wat de verwachte sterkte van het magnetische veld, inductiekenmerken en circuitprestaties zijn bij het bekijken van een schema.

Hoe een Inductor Werkt

Hoe een Magnetisch Veld Wordt Gecreëerd

De werking van een inductor is gebaseerd op een eenvoudig elektrisch principe: wanneer elektrische stroom door een geleider vloeit, vormt zich een magnetisch veld rond die geleider. Als de stroom door een enkele rechte draad vloeit, is het geproduceerde magnetische veld relatief zwak en spreidt het zich over een groter oppervlak.

Om dit magnetische effect veel sterker te maken, wordt de draad in een spoel gewonden. Terwijl de draad turn na turn wordt gewikkeld, overlappen de magnetische velden die door elke lus worden gegenereerd met de velden die door de buurlussen worden geproduceerd. Deze magnetische velden versterken elkaar, waardoor er een sterker en geconcentreerder magnetisch veld rondom de spoel ontstaat. Deze spoelvormige regeling wordt gewoonlijk een solenoïde genoemd.

Wat gebeurt er wanneer spanning wordt toegepast

Wanneer een spanningsbron wordt aangesloten over een inductor, springt de stroom niet onmiddellijk naar zijn maximale waarde. In plaats daarvan begint de stroom door de wikkelingen te stromen en neemt geleidelijk toe. Tegelijkertijd begint een magnetisch veld zich rond de spoel te vormen.

Naarmate de stroom blijft stijgen, groeit het magnetische veld ook sterker. Dit groeiende magnetische veld slaat energie op en verandert continu tijdens de stroomstijging. Het veranderende magnetische veld produceert vervolgens een geïnduceerde spanning binnen dezelfde spoel. Volgens de wet van Lenz is de richting van deze geïnduceerde spanning altijd zo dat het de verandering die het heeft gecreëerd, tegenwerkt.

Als gevolg hiervan, wanneer de stroom probeert te stijgen, werkt de geïnduceerde spanning tegen die stijging. Dit tegenwerkende effect beperkt hoe snel de stroom kan stijgen, zelfs wanneer er spanning wordt toegepast over de inductor.

Waarom stroom geleidelijk verandert

Hetzelfde principe geldt wanneer de stroom afneemt. Terwijl de stroom begint te vallen, begint het magnetische veld rondom de spoel in te storten. Het instortende magnetische veld genereert weer een geïnduceerde spanning, maar deze keer werkt het om de bestaande stroomstroom te behouden.

Omdat de inductor continu een spanning genereert die snelle veranderingen in stroom tegenwerkt, kan de stroom door de spoel niet onmiddellijk toenemen of afnemen. In plaats daarvan verandert het op een zachte en geleidelijke manier in de loop van de tijd. Hoe groter de inductie, hoe groter de tegenstand tegen plotselinge stroomveranderingen.

Waarom dit gedrag nuttig is

Het vermogen om snelle stroomveranderingen te weerstaan, is wat inductoren waardevol maakt in veel elektronische systemen. Door plotselinge stroomfluctuaties te vertragen, helpen inductoren een meer stabiele en gecontroleerde stroom van elektrische energie te creëren.

Om deze reden worden inductoren op grote schaal gebruikt voor stroomafvlakking, waarbij ze scherpe stroomvariaties verminderen, en voor filtering, waarbij ze helpen ongewenste elektrische ruis te verwijderen. Ze worden ook gebruikt voor energieopslag, waarbij ze tijdelijk energie opslaan in een magnetisch veld en deze vrijgeven wanneer dat nodig is. In vermogenelektronica en regelcircuits spelen inductoren een belangrijke rol bij het reguleren en controleren van de stroomstroom, en helpen ze circuits efficiënter en betrouwbaarder te laten werken.

Een inductor meten

De prestaties van een inductor worden beschreven door zijn inductie, die aangeeft hoe sterk het component veranderingen in stroom tegenwerkt. Hoewel een inductor werkt door een magnetisch veld te creëren, is het meestal niet praktisch om het magnetische veld direct te meten. De sterkte van het magnetische veld hangt af van de hoeveelheid stroom die door de spoel stroomt, zodat het veld continu kan veranderen naarmate de circuitomstandigheden veranderen.

Om deze reden evalueren ingenieurs gewoonlijk een inductor door zijn elektrische gedrag te observeren in plaats van zijn magnetische veld te meten. De meest nuttige eigenschap is de spanning die wordt gegenereerd wanneer de stroom door de spoel verandert. Deze relatie biedt een consistente en praktische manier om inductie te definiëren.

Relatie tussen spanning en stroom

Wanneer de stroom die door een inductor stroomt toeneemt of afneemt, genereert het veranderende magnetische veld rond de spoel een spanning. Hoe sneller de stroom verandert, hoe groter de gegenereerde spanning wordt. Deze relatie wordt uitgedrukt door de volgende vergelijking:

Waar:

V = spanning over de inductor

L = inductie

I = stroom

t = tijd

dI/dt = snelheid van verandering van stroom ten opzichte van tijd

Deze vergelijking toont aan dat de spanning over een inductor afhankelijk is van twee factoren: de inductiewaarde en de snelheid waarmee de stroom verandert. Als de stroom langzaam verandert, is de gegenereerde spanning relatief klein. Als de stroom snel verandert, wordt de gegenereerde spanning veel groter.

Eenheden van inductie

Inductie wordt gemeten in Henry (H). Deze eenheid is vernoemd naar Joseph Henry, een wetenschapper wiens werk aanzienlijk heeft bijgedragen aan de studie van elektromagnetische inductie.

Een waarde van één Henry vertegenwoordigt een relatieve grote hoeveelheid inductie. Om deze reden worden de meeste inductoren die in elektronische apparatuur worden gebruikt, gespecificeerd met behulp van kleinere eenheden.

Veelvoorkomende inductie-eenheden zijn:

Millihenry (mH) = een-duizendste van een Henry (0.001 H)

Microhenry (µH) = een-miljoenste van een Henry (0.000001 H)

Nanohenry (nH) = een-miljardste van een Henry (0.000000001 H)

Kleine signaal- en hoogfrequentiecircuits maken vaak gebruik van inductoren die zijn geclassificeerd in nanohenry (nH) of microhenry (µH), terwijl grotere stroomgerelateerde toepassingen misschien millihenry (mH) of hogere waarden gebruiken.

Inductantie van een spoel schatten

De inductantie van een spoel wordt beïnvloed door de fysieke constructie. Factoren zoals het aantal windingen, de grootte van de spoel, het kernmateriaal en de totale lengte van de spoel beïnvloeden allemaal de uiteindelijke inductantiewaarde.

Voor een eenvoudige spoel kan de inductantie worden geschat met behulp van de volgende vergelijking:

Waar:

• L = inductantie

• μ = permeabiliteit van het kernmateriaal

• n = aantal windingen in de spoel

• a = doorsnede van de spoel

• l = lengte van de spoel

Factoren die inductantie beïnvloeden

Elk onderdeel van de vergelijking heeft een directe invloed op de inductantiewaarde. Het vergroten van het aantal windingen (n) maakt meer magnetische veldinteractie tussen de spoelwindingen mogelijk, wat de inductantie aanzienlijk verhoogt. Aangezien het aantal windingen in de vergelijking wordt gekwadrateerd, kan zelfs een gematigde toename van het aantal windingen een grote toename van de inductantie opleveren.

De permeabiliteit van het kernmateriaal (μ) speelt ook een belangrijke rol. Materialen met een hogere permeabiliteit concentreren het magnetische flux efficiënter, wat resulteert in een grotere inductantie dan een luchtkernontwerp van dezelfde grootte.

De doorsnede (a) beïnvloedt de ruimte die beschikbaar is voor magnetisch flux. Een groter oppervlak verhoogt over het algemeen de inductantie. Daarentegen verspreidt het vergroten van de spoellengte (l) het magnetische veld over een langere afstand, wat de inductantie vaak vermindert.

Door deze fysieke kenmerken aan te passen, kunnen ingenieurs inductoren ontwerpen met de specifieke inductantiewaarden die nodig zijn voor filtratie, energieopslag, stroomomzetting en signaalverwerkings toepassingen.

Verschillende types inductoren

De prestaties van een inductor hangen niet alleen af van het aantal windingen in de spoel, maar ook van het materiaal dat binnen de winding is geplaatst. Wanneer stroom door de spoel stroomt, ontwikkelt zich een magnetisch veld eromheen. De eigenschappen van dit magnetische veld worden sterk beïnvloed door het materiaal waardoorheen het magnetische flux reist.

Om de magnetische efficiëntie te verbeteren, gebruiken veel inductoren een kern die binnen de spoel is geplaatst. De kern helpt het magnetische veld te concentreren in een kleiner gebied, waardoor hogere inductantiewaarden kunnen worden bereikt zonder de grootte van de spoel aanzienlijk te vergroten of meer draadwikkelingen toe te voegen. Dit maakt de inductor compacter en efficiënter.

Verschillende kernmaterialen produceren verschillende elektrische en magnetische eigenschappen. De meest voorkomende types zijn luchtkerninductoren, ijzerkerninductoren en ferrietkerninductoren.

Luchtkerninductoren

Een luchtkerninductor bevat geen vast magnetisch materiaal binnen zijn winding. De spoel is gewikkeld rond een niet-magnetische ondersteuning, of in sommige gevallen is hij zelfdragend. Wanneer stroom door de draad stroomt, vormt en strekt het magnetische veld zich door de omringende lucht.

Aangezien lucht een zeer lage magnetische permeabiliteit heeft, concentreert het het magnetische flux niet effectief. Als gevolg hiervan bieden luchtkerninductoren doorgaans lagere inductantiewaarden dan inductoren die gebruikmaken van magnetische kernen.

De meeste luchtkerninductoren hebben inductantiewaarden in het microhenry (µH) bereik, vaak onder de 5 µH. De relatief lage inductantie maakt het mogelijk dat de stroom snel kan reageren op veranderende elektrische signalen.

Een ander voordeel is dat lucht niet magnetisch verzadigd kan raken. Dit stelt luchtkerninductoren in staat om een stabiele prestatie te behouden, zelfs wanneer ze werken met snel veranderende hoogfrequente signalen.

Vanwege hun uitstekende eigenschappen bij hoge frequenties worden luchtkerninductoren veel gebruikt in radi频entiecircuiten, draadloze communicatiesystemen, zenders, ontvangers en andere hoogfrequente elektronische apparatuur.

IJzerkerninductoren

Een ijzerkerninductor gebruikt ijzer als materiaal binnen de spoel. Wanneer stroom door de winding stroomt, wordt het magnetische veld geconcentreerd binnen de ijzerkern.

IJzer heeft een veel hogere magnetische permeabiliteit dan lucht, waardoor het het magnetische flux dat door de spoel wordt geproduceerd, kan geleiden en versterken. Dit resulteert in een aanzienlijk hogere inductantie dan een luchtkerninductor van vergelijkbare grootte.

Omdat het magnetische veld efficiënter wordt geconcentreerd, kunnen ijzerkerninductoren meer magnetische energie opslaan en een hogere inductantie bereiken zonder een buitensporig aantal spoelwindingen te vereisen.

Deze inductoren worden over het algemeen gebruikt in toepassingen waar hoge inductantie belangrijker is dan hoge-frequency prestaties. Ze zijn vaak fysiek groter omdat ze gewoonlijk worden gebruikt in lagere frequentie- en hogere vermogenscircuits.

IJzeren kerninductoren worden vaak aangetroffen in voedingfilters, lijnconditioneringapparatuur, energieverspreidingssystemen en audiofrequentiecircuits waar hoge inductantie en sterke magnetische koppeling vereist zijn.

Ferrietkerninductoren

Een ferrietkerninductor maakt gebruik van een kern die is gemaakt van ijzeroxide in combinatie met keramische bindmiddelen. Tijdens de productie wordt het ferrietmateriaal in de vereiste vorm gevormd voordat de draad eromheen wordt gewonden.

Ferrietkernen zijn typisch donkergrijs of zwart en zijn beschikbaar in veel vormen, waaronder staven, cilinders, toroids en gespecialiseerde vormen voor elektronische assemblages.

Een van de belangrijkste voordelen van ferrietmaterialen is dat hun magnetische eigenschappen zorgvuldig kunnen worden gecontroleerd tijdens de productie. Door de materiaalcompositie aan te passen, kunnen fabrikanten ferrietkernen optimaliseren voor specifieke frequentiebereiken en circuitvereisten.

Ferrietkernen bieden sterke magnetische prestaties terwijl ze relatief lage energieverliezen bij hogere frequenties behouden. Dit geeft ze een uitstekende balans tussen inductantie, compacte grootte en frequentierespons.

Een beperking is de mechanische sterkte. In tegenstelling tot metalen kernen is ferriet relatief bros en kan het barsten of schilferen wanneer het wordt blootgesteld aan overmatige kracht, impact of montagebelasting.

Vanwege hun gebalanceerde elektrische en magnetische eigenschappen worden ferrietkerninductoren veel gebruikt in schakelmodusvoedingseenheden, elektronische filters, ruisonderdrukkingscircuits, communicatieapparatuur, computersystemen en vele andere moderne elektronische apparaten.

Vergelijking van luchtkern-, ijzerkern- en ferrietkerninductoren

Het belangrijkste verschil tussen deze inductortypes is het materiaal dat wordt gebruikt om het magnetische veld te geleiden en te concentreren. Dit kernmateriaal heeft directe invloed op de inductantie, werkfrequentie, grootte, energieopslagh Capaciteit en algehele circuitprestaties.

Type	Frequentiebereik	Inductantie	Voordelen	Veelvoorkomende toepassingen
Luchtkerninductor	Hoge frequentie	Laag, typisch in het µH-bereik	Geen magnetische verzadiging, lage kernverliezen, uitstekende prestaties bij hoge frequenties	RF-circuits, zenders, ontvangers, draadloze communicatiesystemen
IJzeren kerninductor	Laag tot gemiddeld frequentie	Hoog	Hoge inductantie, sterke concentratie van het magnetische veld, hoge energieopslagcapaciteit	Voedingen, voedingfilters, lijnconditioneringapparatuur, audiofrequentiecircuits
Ferrietkerninductor	Gemiddeld tot hoge frequentie	Gemiddeld tot hoog	Goede balans van inductantie, compacte grootte en frequentieprestaties met relatief lage verliezen	SMPS, elektronische filters, ruisonderdrukkingscircuits, communicatieapparatuur, computersystemen

Luchtkerninductoren bieden relatief lage inductantie, maar uitstekende prestaties bij hoge frequenties en volledige immuniteit tegen magnetische verzadiging. Deze kenmerken maken ze zeer geschikt voor RF- en communicatienetwerken.

IJzeren kerninductoren bieden veel hogere inductantie en sterkere concentratie van het magnetische veld, waardoor ze geschikt zijn voor lagere frequentie- en energiegerelateerde toepassingen waar een grotere energieopslag vereist is.

Ferrietkerninductoren bieden een balans tussen de twee. Ze bieden hogere inductantie dan luchtkernontwerpen, terwijl ze goede prestaties bij hoge frequenties en relatief lage verliezen behouden. Deze combinatie van kenmerken maakt ferrietkerninductoren tot een van de meest gebruikte inductortypes in moderne elektronica.

Het kiezen van het juiste kernmateriaal is een belangrijk onderdeel van het ontwerp van inductoren omdat het zowel de elektrische prestaties van de component als het gedrag van het algehele circuit beïnvloedt.

Inductoren in Serie en Parallel

In veel elektronische circuits kan een enkele inductor mogelijk niet de exacte inductantiewaarde bieden die nodig is. Om een specifieke inductantie te bereiken, kunnen twee of meer inductoren met elkaar verbonden worden. De resulterende inductantie hangt af van of de inductoren in serie of parallel zijn aangesloten.

De combinatie regels voor inductoren zijn het tegenovergestelde van die voor condensatoren. Het aansluiten van inductoren in serie verhoogt de totale inductantie, terwijl het aansluiten ervan in parallel de totale inductantie verlaagt.

Het begrijpen van deze relaties is belangrijk bij het ontwerpen van circuits, het selecteren van componenten of het vervangen van niet-beschikbare inductoren door equivalente combinaties.

Serieverbindingen

Een serieverbinding wordt gevormd door het einde van de ene inductor direct te verbinden met het begin van de volgende. Deze regeling creëert een enkel stroompad, wat betekent dat dezelfde stroom door elke inductor in het circuit loopt.

Terwijl stroom door elke spoel stroomt, ontwikkelt elke inductor zijn eigen magnetisch veld en draagt bij aan de algemene tegenstand tegen veranderingen in stroom. Omdat deze inductieve effecten zich optellen, wordt de totale inductantie groter dan enige individuele inductantie in de serieketen.

De totale inductantie van inductoren die in serie zijn verbonden, wordt berekend door hun individuele inductiewaarden op te tellen:

L=L1​+L2​+⋯+Ln​

Waar:

• L is de totale inductantie

• L₁, L₂, ... Lₙ zijn de individuele inductiewaarden

Bijvoorbeeld, stel je voor dat een circuit een 10 µH inductor en een 15 µH inductor in serie bevat.

De totale inductantie is:

• L = 10 µH + 15 µH

• L = 25 µH

De gecombineerde inductantie is daarom 25 µH.

Omdat seriële verbindingen de totale inductantie verhogen, worden ze vaak gebruikt wanneer een hogere inductantie waarde vereist is dan welke beschikbare enkele component kan bieden.

Parallelle Verbindingen

Een parallelle verbinding wordt gevormd door één terminal van elke inductor met een gemeenschappelijk punt te verbinden en de overige terminals met een ander gemeenschappelijk punt te verbinden. Deze opstelling creëert meerdere stroompaden door het circuit.

Wanneer stroom het parallelle netwerk bereikt, verdeelt het zich onder de beschikbare takken. Aangezien de stroom tussen meerdere inductoren wordt gedeeld, wordt het algemene inductieve effect dat door het circuit wordt waargenomen kleiner dan de inductantie van enige individuele tak.

De totale inductantie van parallel verbonden inductoren wordt berekend met behulp van de reciproke relatie:

Waar:

• L is de totale inductantie

• L₁, L₂, ... Lₙ zijn de individuele inductiewaarden

Deze vergelijking is vergelijkbaar met de methode die wordt gebruikt voor het berekenen van de equivalente weerstand van parallelle weerstanden.

Bijvoorbeeld, beschouw twee inductoren, elk met een waarde van 10 µH, die parallel zijn verbonden.

Toepassing van de formule:

De equivalente inductantie is 5 µH.

Dit voorbeeld toont aan dat het verbinden van identieke inductoren in parallel de totale inductantie verlaagt tot een waarde die lager is dan die van enige individuele inductor.

Serie vs Parallel Vergelijking

De verbindingsmethode heeft directe invloed op de totale inductantie die door het circuit wordt waargenomen.

Wanneer inductoren in serie zijn verbonden, stroomt dezelfde stroom door elk component en worden de individuele inductiewaarden bij elkaar opgeteld, waardoor een grotere totale inductantie ontstaat.

Wanneer inductoren parallel zijn verbonden, wordt de stroom verdeeld over meerdere paden en neemt de equivalente inductantie af, waardoor een kleinere totale inductantie ontstaat.

Verbindingstype	Stroomstroom	Effect op totale inductantie
Serie	Dezelfde stroom stroomt door alle inductoren	Totale inductantie neemt toe
Parallel	Stroom verdeelt zich over meerdere takken	Totale inductantie neemt af

Vanwege deze kenmerken kunnen inductantiewaarden worden aangepast door meerdere inductoren te combineren, wat meer flexibiliteit biedt in filtercircuits, voedingen, energieopslagsystemen en signaalverwerkingsapplicaties.

Nuttige Inductor Formules

Inductoren slaan energie op, controleren veranderingen in stroom en beïnvloeden de stroom van wisselstroom (AC). Verschillende belangrijke formules beschrijven deze gedragingen en helpen voorspellen hoe een inductor in een circuit zal presteren.

Het begrijpen van het doel van elke formule is vaak waardevoller dan het uit je hoofd leren. Elke vergelijking vertegenwoordigt een fysiek proces dat plaatsvindt binnen de spoel terwijl de stroom stroomt, in de loop van de tijd verandert of interactie heeft met AC-signalen.

Energie Opgeslagen in Inductoren

Wanneer stroom door een inductor stroomt, vormt zich een magnetisch veld rond de spoel. Naarmate de stroom toeneemt, wordt het magnetische veld sterker en slaat het energie op.

Deze energie wordt niet opgeslagen in de geleider zelf. In plaats daarvan wordt het opgeslagen in het magnetische veld rond de spoel. Wanneer de stroom afneemt of de stroombron wordt verwijderd, stort het magnetische veld in en retourneert het de opgeslagen energie naar het circuit.

De hoeveelheid opgeslagen energie wordt berekend met behulp van de volgende vergelijking:

Waar:

• E = opgeslagen energie (joules)

• L = inductantie (Henry)

• I = stroom (ampère)

Deze vergelijking toont aan dat de opgeslagen energie afhankelijk is van zowel de inductantiewaarde als de stroom die door de spoel stroomt. De stroomterm wordt in het kwadraat genomen, wat betekent dat zelfs een kleine stijging in stroom een veel grotere stijging in opgeslagen energie kan veroorzaken.

Bijvoorbeeld, een 20 µH inductor die 5 A stroom draagt, slaat:

Dit is gelijk aan 0,25 mJ (millijoules). Hoewel deze hoeveelheid energie relatief klein is, is het voldoende voor veel elektronische toepassingen zoals schakelvoedingen en energieconversiecircuit.

Spannings- en Stroomveranderingsrelatie

Strom door een inductor kan niet onmiddellijk veranderen. Wanneer een spanning over de spoel wordt aangelegd, begint de stroom geleidelijk toe te nemen terwijl het magnetische veld rondom de winding opbouwt.

De snelheid waarmee de stroom verandert, hangt af van twee factoren:

• De aangelegde spanning

• De inductiewaarde

Deze relatie wordt uitgedrukt door:

of gelijkwaardig,

Waar:

• V = aangelegde spanning

• L = inductie

• I = stroom

• t = tijd

Een grotere aangelegde spanning zorgt ervoor dat de stroom sneller verandert omdat een sterkere elektrische kracht de stroom door de kring duwt.

Een grotere inductie heeft het tegenovergestelde effect. De sterkere magnetische veldinteractie binnen de spoel produceert grotere weerstand tegen stroomveranderingen, waardoor de stroom langzamer stijgt of daalt.

Bijvoorbeeld, als er een constante spanning over een inductor wordt aangelegd, neemt de stroom geleidelijk toe in plaats van onmiddellijk naar zijn uiteindelijke waarde te springen. Dit voorspelbare gedrag is uiterst nuttig in stroomcontrolecircuits, motor aandrijvingen en vermogensomzettingssystemen.

Inductieve Reactantie en AC Impedantie

In gelijkstroom (DC) kringen weerstaat een inductor voornamelijk veranderingen in stroom. In wisselstroom (AC) kringen verandert de stroom voortdurend omdat de golfvorm van richting verandert.

Omdat de stroom continu verandert, genereert de inductor continu een tegenwerkende spanning. Deze weerstand tegen AC-stroom wordt inductieve reactantie genoemd.

Inductieve reactantie wordt berekend met:

XL​=2πfL

Waar:

• Xₗ = inductieve reactantie (ohm)

• f = frequentie (hertz)

• L = inductie (Henry)

Deze vergelijking toont aan dat inductieve reactantie rechtstreeks toeneemt met de frequentie.

Bij lage frequenties verandert de stroom relatief langzaam, zodat de inductor minder weerstand biedt tegen de stroomstroom. Naarmate de frequentie toeneemt, verandert de stroom sneller van richting en genereert de inductor een sterkere tegenwerkende spanning. Dit verhoogt de reactantie en maakt het moeilijker voor AC-stroom om te stromen.

Bijvoorbeeld, een inductor kan zeer weinig effect hebben op een low-frequency signaal terwijl het een hoogfrequent signaal dat door dezelfde kring gaat significant beperkt.

Waarom Inductieve Reactantie Belangrijk Is

Omdat inductieve reactantie toeneemt met de frequentie, worden inductoren veel gebruikt in filters, ruisreductiecircuits en communicatiesystemen. Ze kunnen ongewenste hoogfrequente signalen blokkeren terwijl ze lagere-frequentiesignalen of DC-energie gemakkelijker laten doorgaan.

Dit frequentieafhankelijke gedrag is een van de belangrijkste kenmerken van inductoren en is fundamenteel voor de werking van veel moderne elektronische circuits.

Samenvatting van Sleutelformules

De volgende formules beschrijven de belangrijkste elektrische eigenschappen van een inductor:

Energie Bewaard in een Magnetisch Veld

Deze formule berekent de energie die is opgeslagen in het magnetische veld van de inductor.

Snelheid van Stroomverandering

Deze formule beschrijft hoe een inductor veranderingen in stroom tegenwerkt.

Inductieve Reactantie

Deze formule bepaalt hoe sterk een inductor AC-stroom tegenwerkt bij een gegeven frequentie.

Samen verklaren deze vergelijkingen hoe inductoren energie opslaan, stroomveranderingen controleren en reageren op wisselstroomsignalen, waardoor ze essentiële componenten zijn in vermogenelektronica, filtersystemen, communicatieapparatuur en ontelbare andere elektronische toepassingen.

Gedrag van de inductor in kringen

Het gedrag van een inductor hangt af van of de stroom die erdoorheen vloeit constant of continu veranderend is. Omdat inductoren reageren op veranderingen in stroom, gedragen ze zich anders in gelijkstroom (DC) en wisselstroom (AC) kringen.

Inductoren in DC Kringen

Wanneer de stroom voor het eerst op een DC-circuit wordt aangelegd, begint de stroom vanuit nul toe te nemen. Gedurende deze korte periode genereert de inductor een spanning die de stijging van de stroom tegenwerkt. Dit effect vertraagt de snelheid waarmee de stroom door de spoel toeneemt.

Na verloop van tijd bereikt de stroom geleidelijk een stabiele waarde en stopt met veranderen. Zodra de stroom constant wordt, wordt ook het magnetische veld rondom de spoel stabiel. Aangezien een inductor alleen veranderingen in stroom tegenwerkt, is er geen verandering meer voor te verzetten.

Onder steady-state DC-voorwaarden gedraagt de inductor zich bijna als een kort stuk draad, waardoor stroom met zeer weinig weerstand kan stromen. In praktische circuits bestaat er nog steeds een kleine hoeveelheid weerstand omdat de winding is gemaakt van echt draad, maar het inductieve effect wordt verwaarloosbaar.

Inductoren in AC Kringen

Inductoren worden veel significanter in circuits waar de stroom voortdurend verandert. In een AC-circuit stijgt, daalt en keert de stroom voortdurend van richting. Terwijl dit gebeurt, breidt het magnetische veld rond de spoel zich herhaaldelijk uit en krimpt het in.

Elke wijziging in het magnetische veld genereert een tegenwerkende spanning binnen de winding. Omdat de stroom altijd verandert tijdens AC-werking, is dit tegenwerkende effect continu aanwezig.

De tegenstand die een inductor tegen AC-stroom biedt, staat bekend als inductieve reactantie. In tegenstelling tot gewone weerstand, is inductieve reactantie afhankelijk van zowel frequentie als inductantie. Naarmate de frequentie toeneemt, verandert de stroom sneller, waardoor de inductor een sterkere tegenwerkende spanning genereert.

Als gevolg hiervan ondervinden signalen met een hoge frequentie meer tegenstand, terwijl signalen met een lage frequentie minder tegenstand ondervinden.

De relatie wordt uitgedrukt door:

XL = 2πfL

Waarbij:

• Xₗ = inductieve reactantie (Ω)

• f = frequentie (Hz)

• L = inductantie (H)

Deze vergelijking laat zien dat reactantie rechtstreeks toeneemt met zowel frequentie als inductantie.

Waarom Frequentie Belangrijk Is

Het effect van frequentie kan worden begrepen door twee AC-signalen die op dezelfde inductor worden toegepast te vergelijken. Het ene signaal werkt op een lage frequentie, terwijl het andere op een veel hogere frequentie werkt.

Een signaal met een lage frequentie veroorzaakt dat het magnetische veld relatief langzaam verandert. Omdat het veld geleidelijk verandert, blijft de geïnduceerde tegenwerkende spanning klein, waardoor de stroom gemakkelijker door de inductor kan vloeien.

Een signaal met een hoge frequentie dwingt het magnetische veld om veel sneller uit te breiden en in te krimpen. Dit produceert een grotere tegenwerkende spanning, waardoor het moeilijker wordt voor de stroom om te stromen.

Omdat inductieve reactantie toeneemt met de frequentie, reageren inductoren van nature anders op lage- en hoge-frequentiesignalen. Dit frequentie-afhankelijke gedrag is de basis van veel filter- en signaalcontrolefuncties.

Veelvoorkomende Circuitfuncties

Het vermogen van een inductor om veranderende stroom tegen te werken, stelt deze in staat om verschillende belangrijke functies in elektronische circuits uit te voeren.

In voedingen helpen inductoren de stroomstroom te egaliseren en ongewenste rimpel te verminderen. Door plotselinge stroomfluctuaties te weerstaan, dragen ze bij aan een stabielere werking van het circuit.

Inductoren worden ook veel gebruikt voor stroomgelijkheid en energietransfer in circuits waar gecontroleerde stroomstroom belangrijk is. Energie kan tijdelijk in het magnetische veld worden opgeslagen en vrijgegeven wanneer dat nodig is, wat helpt om een consistente werking tijdens schakelmomenten te behouden.

In hoogdoorlatende filters dragen inductoren bij aan frequentie-selectieve netwerken die lage frequentie signaalcomponenten verminderen terwijl hogere frequentiesignalen behouden blijven. Hun frequentie-afhankelijke reactantie helpt de signaalstroom binnen het filter te sturen.

In laagdoorlatende filters laten inductoren DC- en lage-frequentiesignalen gemakkelijker door terwijl ze hogere frequentiecomponenten steeds meer tegenwerken. Deze eigenschap helpt ongewenste hoge-frequentiegeluiden en interfereer te verminderen.

Inductoren worden ook gebruikt in signaalconditioneringscircuits, waar ze helpen elektrische signalen te vormen, ruis te onderdrukken en de algehele signaalkwaliteit te verbeteren voordat verdere verwerking plaatsvindt.

Deze functies zijn mogelijk omdat een inductor anders reageert op verschillende frequenties en veranderende stroomomstandigheden.

Samenvatting van Inductor Gedrag

Een inductor gedraagt zich anders, afhankelijk van het type stroom dat erdoorheen vloeit. In een DC-circuit staat het aanvankelijk veranderingen in stroom tegen, maar gedraagt het zich uiteindelijk bijna als een kortgeleider zodra de stroom een constante waarde bereikt. In een AC-circuit staat het voortdurend veranderingen in stroom tegen, en deze tegenstand neemt toe naarmate de frequentie stijgt.

Vanwege dit frequentie-afhankelijke gedrag spelen inductoren een belangrijke rol in stroomcontrole, filtering, signaalconditionering, energieomzetting en energieopslagcircuits. Hun vermogen om anders te reageren op veranderende elektrische omstandigheden maakt ze een van de meest gebruikte componenten in moderne elektronica.

Inductoren in Echte Levensapplicaties

Inductoren worden gebruikt in een breed scala aan elektronische apparaten en elektrische systemen. Hun vermogen om energie op te slaan in een magnetisch veld, plotselinge veranderingen in stroom tegen te werken en anders te reageren op verschillende frequenties, maakt ze waardevol in energieomzetting, filtering, signaalverwerking en communicatienetwerken.

Een inductiepoort is doorgaans gemaakt van koperdraad dat in een spoel is gewonden, vaak rond een magnetische kern zoals ijzer of ferriet. Vanwege deze constructie zijn inductoren over het algemeen groter en zwaarder dan veel andere passieve componenten met vergelijkbare elektrische specificaties. Het gebruik van koperen wikkelingen en magnetische materialen kan ook de productiekosten verhogen.

Ondanks deze beperkingen bieden inductoren elektrische eigenschappen die moeilijk te bereiken zijn met andere componenten, waardoor ze essentieel zijn in veel elektronische ontwerpen.

Vermogenselektronica en SMPS

Een van de meest voorkomende toepassingen van inductoren is in vermogenselektronica en schakelmodusvoedingen (SMPS). In deze circuits schakelen elektronische schakelaars herhaaldelijk aan en uit, waardoor de stroom snel verandert. Deze snelle veranderingen kunnen rimpel, elektrische ruis en instabiliteit introduceren.

Een inductor helpt de snelheid te controleren waarmee de stroom verandert. Wanneer de stroom stijgt of daalt, ontwikkelt of valt het magnetische veld binnen de inductor, wat een tegengestelde spanning genereert die de overgang vertraagt. Dit zorgt voor een soepelere stroom en verbetert de algehele stabiliteit van de schakeling.

Inductoren worden vaak samen met condensatoren gebruikt om filternetwerken te vormen. De inductor reduceert snelle stroomfluctuaties, terwijl de condensator spanningsvariaties gladstrijkt. Samen helpen ze rimpel te verminderen, ruis te onderdrukken en de energiekwaliteit te verbeteren.

Om deze redenen worden inductoren veel gebruikt in gelijkstroomvoedingen, schakelmodusvoedingen, spanningsregelaars, DC-DC-converters en andere energieconversiesystemen.

RF- en communicatiesystemen

Inductoren zijn ook belangrijke componenten in radiofrequentie- en communicatieapparatuur. In deze toepassingen is hun primaire rol frequentiecontrole in plaats van energiedemping.

Door een inductor te combineren met een condensator kan een resonant circuit worden gecreëerd. Deze circuits worden gebruikt om specifieke frequenties binnen communicatiesystemen te selecteren, genereren of filteren.

Inductoren worden vaak aangetroffen in radiozenders, radio-ontvangers, draadloze communicatieapparaten, RF-versterkers, antennes en signaalverwerkingscircuits. Hun frequentieafhankelijk gedrag stelt communicatiesystemen in staat om gewenste signalen te isoleren terwijl ongewenste frequenties worden verminderd.

LC-resonantie en frequentiekeuze

Een veelgebruikte toepassing van inductoren in communicatiesystemen is het LC-resonantiecircuit, ook wel bekend als een tankcircuit. In deze opstelling wisselen een inductor en condensator herhaaldelijk energie uit.

De condensator slaat energie op in een elektrisch veld, terwijl de inductor energie opslaat in een magnetisch veld. Terwijl de energie heen en weer tussen deze twee componenten beweegt, wordt een oscillatief elektrisch signaal geproduceerd.

Het circuit reageert van nature het sterkst op een specifieke frequentie die bekend staat als de resonantiefrequentie. Deze frequentie hangt af van zowel de inductiewaarden als de capaciteit binnen het circuit.

De resonantiefrequentie wordt berekend met:

Waar:

• f = resonantiefrequentie (Hz)

• L = inductie (H)

• C = capaciteit (F)

Het verhogen van de inductie of capaciteit verlaagt de resonantiefrequentie, terwijl het verlagen van een van beide waarden deze verhoogt.

Dit principe wordt veel gebruikt in radioafstemmingscircuits, oscillatoren, frequentie-selectieve filters, draadloze communicatiesystemen en signaalgeneratoren. Door de inductie of capaciteit aan te passen, kan een circuit worden afgestemd om op een gewenste frequentie te werken terwijl andere worden verworpen.

Algemene dagelijkse toepassingen

Hoewel inductoren vaak in technische termen worden besproken, zijn ze te vinden in veel alledaagse producten en elektronische systemen.

Mobiele apparaten maken gebruik van miniatuurinductoren in energiebeheer circuits om de spanning te reguleren en de batterij-efficiëntie te verbeteren.

Opladers en stroomadapters gebruiken inductoren in schakelmodusvoedingen om elektrische energie efficiënt om te zetten, terwijl ze ruis en rimpel verminderen.

Radio's en audioapparatuur vertrouwen op inductoren voor frequentieafstemming, filtering en signaalselectie.

Netwerkapparatuur, waaronder routers, switches en communicatiehardware, maakt gebruik van inductoren om ruis te onderdrukken, signalen te filteren en een stabiele energievoorziening te ondersteunen.

Autonome elektronica incorporate inductoren in energieconverters, ontstekingssystemen, sensorcircuits, infotainmentsystemen en energiebeheersystemen voor elektrische voertuigen.

Deze toepassingen tonen aan hoe inductoren zowel energiecontrole als signaalverwerking ondersteunen in een breed scala aan consument-, industrie- en transporttechnologieën.

Vanwege hun vermogen om energie op te slaan, de stroom te regelen, signalen te filteren en frequentie-selectieve circuits te ondersteunen, blijven inductoren een van de belangrijkste componenten in de moderne elektronica. Van mobiele apparaten en opladers tot voedingen, communicatiesystemen en auto-elektronica, vervullen inductoren functies die helpen elektronische apparatuur betrouwbaar en efficiënt te laten werken.

Conclusie

Inductoren zijn belangrijk omdat ze helpen de stroom te regelen, magnetische energie op te slaan, ruis te filteren en stroomcircuits te stabiliseren. Hun prestaties zijn afhankelijk van de inductiewaarde, het kernmateriaal, de frequentie, de stroomclassificatie en de plaatsing in het circuit. Het begrijpen van het gedrag van inductoren maakt het gemakkelijker om ze correct te gebruiken in filters, voedingsconverters, transformatoren, RF-systemen en vele elektronische ontwerpen.

Veelgestelde Vragen [FAQ]

1. Waarom weerstaan inductoren plotselinge stroomveranderingen in plaats van de stroom volledig te blokkeren?

Een inductor stopt de stroomstroom niet; het weerstaat snelle veranderingen in stroom door een tegenstroomspanning te genereren via zijn magnetisch veld. Wanneer de stroom begint toe te nemen of af te nemen, induceert het veranderende magnetische veld rond de spoel een spanning die die verandering tegenwerkt. Dit gedrag dwingt de stroom om geleidelijk te stijgen of te dalen in plaats van onmiddellijk. Hoe groter de inductie, hoe sterker deze tegenwerking wordt, waardoor inductoren waardevol zijn voor stroomgladding, filtering en energie-controle toepasingen.

2. Waarom heeft het kernmateriaal zo'n significante impact op de prestaties van een inductor?

Het kernmateriaal bepaalt hoe effectief het magnetische flux in de spoel wordt geconcentreerd. Luchtkerninductoren bieden uitstekende prestaties op hoge frequenties, maar relatief lage inductie omdat lucht een lage magnetische permeabiliteit heeft. IJzeren kernen vergroten de inductie en energie-opslagcapaciteit aanzienlijk door het magnetische flux efficiënter te concentreren. Ferrietkernen bieden een balans tussen hoge inductie en lage verliezen bij hogere frequenties, waardoor ze veelvuldig worden gebruikt in moderne voedingen en communicatieapparatuur. Als gevolg daarvan beïnvloedt de keuze van de kern rechtstreeks de inductiewaarde, frequentierespons, grootte en algehele circuitprestaties.

3. Waarom neemt de inductieve reactantie toe naarmate de signaalfrequentie stijgt?

Inductieve reactantie neemt toe met de frequentie omdat signalen van hogere frequentie de stroom dwingen om sneller van richting te veranderen. Elke keer dat de stroom verandert, genereert de inductor een tegenstroomspanning via elektromagnetische inductie. Naarmate de frequentie toeneemt, komen deze veranderingen vaker voor, wat de tegenwerking sterker maakt. Dit betekent dat signalen met een lage frequentie gemakkelijker door een inductor gaan, terwijl signalen met hoge frequentie meer tegenwerking ondervinden. Dit frequentie-afhankelijke gedrag is fundamenteel voor filters, communicatiecircuits en systemen voor het verminderen van ruis.

4. Waarom zijn inductoren essentieel in schakelmodes voedingen en stroomconversiecirkels?

Schakelmodes voedingen werken door de stroom snel aan en uit te schakelen, wat van nature plotselinge stroomvariaties creëert. Inductoren helpen deze snelle veranderingen te beheersen door energie op te slaan in een magnetisch veld wanneer de stroom toeneemt en die energie vrij te geven wanneer de stroom afneemt. Dit proces smeert de stroomstroom, vermindert ripple en verbetert de efficiëntie van de energieoverdracht. Wanneer ze worden gecombineerd met condensatoren, vormen inductoren filternetwerken die de uitgangsspanning stabiliseren en elektrische ruis verminderen, waardoor ze kritieke componenten zijn in moderne power-electronica.

5. Waarom zijn LC-resonantiecircuits zo belangrijk in communicatie- en RF-systemen?

Een LC-circuit combineert een inductor en een condensator om een resonantienetwerk te creëren dat van nature het sterkst reageert op een specifieke frequentie. Energie wordt continu overgedragen tussen het elektrische veld van de condensator en het magnetische veld van de inductor, waardoor oscillaties ontstaan op de resonantiefrequentie. Door geschikte inductiewaarden en capacitiewaarden te selecteren, kunnen ingenieurs circuits afstemmen om gewenste frequenties te accepteren en andere af te wijzen. Dit principe wordt op grote schaal gebruikt in radio-ontvangers, oscillatoren, draadloze communicatieapparatuur, RF-filters en frequentie-selectiecirkels waar nauwkeurige signaalbeheersing vereist is.
