MOSFET Uitleg: Werking, Structuur en Toepassingen

MOSFET's behoren tot de belangrijkste halfgeleidercomponenten in de moderne elektronica, en bieden efficiënte controle van elektrische energie en signalen door middel van spanningsgestuurde werking. Dit artikel legt de structuur, werkingsprincipes, symbolen, types, kenmerken, schakelgedrag, verpakkingen en toepassingen van MOSFET's uit, waardoor lezers begrijpen waarom MOSFET's veelgebruikte componenten zijn in zowel low-power als high-power elektronische systemen.

Catalogus

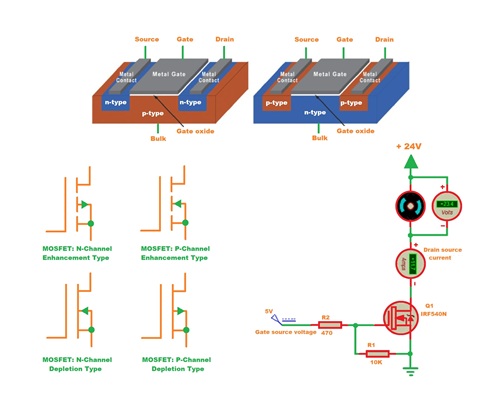

Wat Is een MOSFET?

Definitie van een MOSFET

MOSFET staat voor Metal Oxide Semiconductor Field Effect Transistor. Het is een van de meest gebruikte halfgeleidercomponenten in moderne elektronische circuits. De MOSFET is ontwikkeld om verschillende beperkingen van eerdere technologieën van veld-effect transistors te overwinnen, waaronder hogere weerstand, lagere invoerimpedantie en langzamere schakelsnelheid.

Een MOSFET staat ook bekend als een Geïsoleerde Gate Field Effect Transistor (IGFET). Deze naam komt van de unieke gate-structuur, waarbij de gate-terminal elektrisch geïsoleerd is van het halfgeleidermateriaal binnenin het apparaat. Dit geïsoleerde ontwerp stelt de MOSFET in staat om stroom efficiënt te regelen terwijl er zeer weinig controle-energie nodig is.

Tegenwoordig worden MOSFET's gebruikt in bijna elke categorie van elektronische apparatuur, variërend van draagbare consumentenapparaten tot industriële energiesystemen. Hun vermogen om grote hoeveelheden elektrische energie te regelen met een klein controlesignaal heeft hen tot een fundamenteel onderdeel in de moderne elektronica gemaakt.

Waarom MOSFET's Veelvuldig Gebruikt Worden

Een van de belangrijkste redenen waarom MOSFET's zo veelvuldig worden gebruikt, is hun spanningsgestuurde werking. In tegenstelling tot stromen gecontroleerde apparaten, reageert een MOSFET voornamelijk op de spanning die tussen de gate- en bronterminals wordt aangelegd. Wanneer een geschikte gate-spanning wordt aangelegd, ontstaat er een elektrisch veld binnenin het apparaat dat de geleidbaarheid van het halfgeleidergebied tussen de afvoer en de bron verandert. Dit creëert een geleidend pad waardoor stroom kan vloeien.

Naarmate de gate-spanning toeneemt, wordt het geleidende kanaal sterker en kan de stroom gemakkelijker vloeien. Wanneer de gate-spanning wordt verlaagd of verwijderd, verzwakt of verdwijnt het kanaal, waardoor de stroom afneemt of stopt. Dit stelt een klein controlesignaal in staat om een veel grotere stroom die door het apparaat vloeit te regelen.

De geïsoleerde gate-structuur van de MOSFET draagt ook bij aan de populaire. Een dunne laag siliciumdioxide (SiO₂) scheidt de gate van het halfgeleidermateriaal daaronder. Omdat de gate elektrisch geïsoleerd is, vloeit er bijna geen continue stroom in de gate tijdens normale werking. In plaats daarvan regelt het elektrische veld dat door de aangelegde spanning wordt gecreëerd het kanaal.

Deze isolatie geeft de MOSFET een extreem hoge ingangsweerstand, die vaak de mega-ohm (MΩ) of giga-ohm (GΩ) range bereikt. In de praktische werking is slechts een kleine hoeveelheid lading nodig om de gate-capaciteit tijdens schakelen op te laden of te ontladen. Hierdoor levert het besturingscircuit zeer weinig energie.

De combinatie van spanningsgestuurde werking, hoge ingangsweerstand, lage poortenergievereisten, snelle schakelsnelheid en efficiënte prestaties maakt MOSFET's geschikt voor een breed scala aan toepassingen. Ze worden vaak gebruikt in voedingen, motorcontrollers, spanningsregelaars, batterijbeheersystemen, omvormers, digitale circuits, microprocessoren, geheugensystemen en logische systemen.

Belangrijke Kenmerken van MOSFET's

Spanningsgestuurde Werking: Een MOSFET wordt gestuurd door de spanning tussen poort en bron (VGS) in plaats van een continue ingangsstroom. Wijzigingen in poortspanning regelen de geleidbaarheid van het kanaal tussen de afvoer en de bron, waardoor grote stromen kunnen worden gecontroleerd met een relatief klein elektrisch signaal.

Geïsoleerde Poortstructuur: De poortelectrode is gescheiden van het halfgeleider materiaal door een zeer dunne silicoondioxidelage. Deze isolatie voorkomt directe elektrische geleidbaarheid naar de poort terwijl het elektrische veld het kanaal eronder kan beïnvloeden.

Hoge Ingangsweerstand: Omdat de poort geïsoleerd is, komt er tijdens normale werking zeer weinig stroom de poort binnen. Dit resulteert in een extreem hoge ingangsweerstand en minimaliseert de elektrische belasting die op de regelsystemen wordt geplaatst.

Lage Controlevermogen: De poort vereist normaal gesproken alleen energie tijdens het opladen en ontladen van zijn capaciteit bij het schakelen van toestanden. Aangezien continue poortstroom niet vereist is, werken MOSFET's met een zeer laag controlevermogen en behalen ze een hoge algehele efficiëntie.

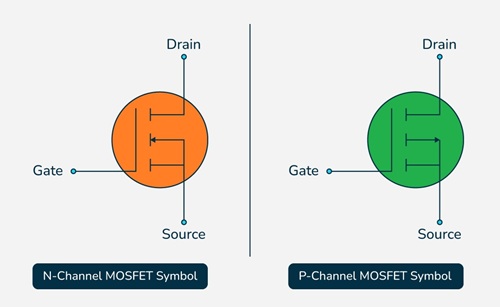

MOSFET Symbolen en Terminals

MOSFET Terminals en Symboolstructuur

Een MOSFET wordt in schakelingen weergegeven met een symbool dat zijn elektrische terminals en operationele structuur illustreert. Hoewel de meeste praktische schakelingen de MOSFET behandelen als een apparaat met drie terminals, is het eigenlijk geconstrueerd met vier terminals: Afvoer (D), Bron (S), Poort (G), en Lichaam (B), ook wel bekend als het substraat.

De afvoer en bron vormen het belangrijkste stroompad door het apparaat, terwijl de poort als de controleterminal fungeert. De lichaamsterminal is verbonden met het halfgeleidersubstraat binnen de MOSFET. In de meeste commerciële MOSFET's is het lichaam intern verbonden met de bronterminal, zodat schakelschema's meestal alleen de afvoer, bron en poort tonen.

Een belangrijk kenmerk van het symbool is de scheiding tussen de poort en het afvoer-bron geleidingspad. Deze scheiding vertegenwoordigt de isolerende oxidelaag die de poort elektrisch isolect van het halfgeleiderkanaal, waardoor het apparaat kan worden bestuurd door spanning in plaats van continue poortstroom.

N-Kanaal en P-Kanaal Symbolen

MOSFET-symbolen variëren afhankelijk van of het apparaat een N-kanaal MOSFET of een P-kanaal MOSFET is. Het symbool biedt een snelle visuele indicatie van het type kanaal en hoe de geleiding wordt gecontroleerd.

Een N-kanaal MOSFET geleidt wanneer de poort voldoende positief wordt ten opzichte van de bron. Een P-kanaal MOSFET werkt op de tegenovergestelde manier en geleidt wanneer de poort voldoende negatief wordt ten opzichte van de bron.

De pijl die in het symbool is opgenomen helpt om onderscheid te maken tussen N-kanaal en P-kanaal apparaten. Dit maakt het gemakkelijker om het MOSFET-type te identificeren bij het lezen van schema's, het ontwerpen van circuits of het oplossen van problemen in elektronische systemen.

Versterkingsmodus en Afname-modus Symbolen

MOSFET-symbolen geven ook de bedrijfsmodus van het apparaat aan.

Een versterkingsmodus MOSFET is normaal gesproken uit wanneer er geen poortspanning wordt aangelegd. Aangezien er bij een nul poortbias geen geleidende kanaal bestaat, wordt het symbool meestal getekend met een gebroken of onderbroken kanaallijn. Dit geeft aan dat een geleidende kanaal moet worden gemaakt door het aanbrengen van een geschikte poortspanning.

Een afname-modus MOSFET bevat al een geleidende kanaal wanneer de poortspanning nul is. Om deze reden wordt het symbool typisch getekend met een continue kanaallijn, wat aangeeft dat er stroom kan vloeien zonder aanvankelijk poortbias aan te leggen.

Omdat versterkingsmodus MOSFET's de moderne schakeling en stroomregeling toepassingen domineren, komen hun symbolen veel vaker voor dan afname-modus symbolen.

Veelvoorkomende MOSFET-pakketten en Pin-identificatie

Terwijl MOSFET-symbolen de elektrische werking beschrijven, worden fysieke MOSFET-apparaten in veel verpakkingstijlen vervaardigd. De keuze van het pakket is afhankelijk van daartoe de stroomcapaciteit, spanningclassificatie, thermische prestaties, montagemethode en beschikbare ruimte op de printplaat.

Een van de meest gebruikte power MOSFET-pakketten is het TO-220 pakket. Dit pakket is vaak te vinden in voedingen, motorcontrollers, batterijladers, omvormers en industriële apparatuur omdat het relatief hoge stroomniveaus ondersteunt en aan een koellichaam kan worden bevestigd voor verbeterde koeling.

Kleinere MOSFETs zijn vaak beschikbaar in compacte opbouwpakketten voor draagbare elektronica en ruimtebeperkte ontwerpen, terwijl grotere apparaten pakketten gebruiken die zijn geoptimaliseerd voor een hogere stroomafhandeling en een betere warmtedissipatie.

Een veelvoorkomend voorbeeld is de IRF540N MOSFET, die meestal wordt geleverd in een TO-220 pakket. Het apparaat biedt normaal gesproken drie externe aansluitingen: Gate, Drain en Source.

Hoewel veel MOSFETs fysiek vergelijkbaar lijken, kan de pinindeling variëren tussen fabrikanten en device families. Voordat een MOSFET in een circuit wordt geïnstalleerd, dient de pinconfiguratie altijd te worden gecontroleerd aan de hand van de datasheet.

Andere veelgebruikte MOSFETs zijn de IRFZ44N, IRF520, BS170 en 2N7000. Deze apparaten zijn ontworpen voor verschillende spanningsclassificaties, stroomcapaciteiten, schakelsnelheden en toepassingsvereisten. Het kiezen van de juiste MOSFET hangt af van de elektrische en operationele vereisten van het circuit.

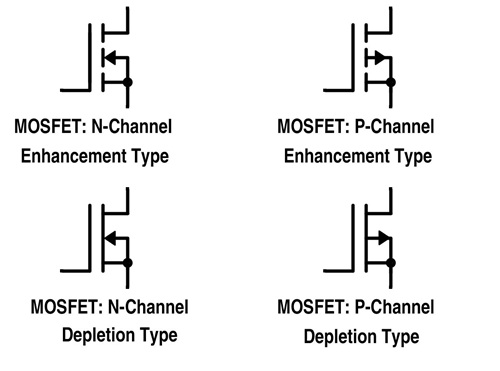

Classificatie van MOSFETs

Hoe MOSFETs zijn Geclassificeerd

MOSFETs worden over het algemeen geclassificeerd op basis van twee belangrijke kenmerken: kanaaltype en bedieningsmodus. Deze classificaties bepalen hoe het apparaat stroom geleidt, hoe het reageert op de poortspanning en waar het het meest geschikt is voor gebruik.

Het kanaaltype identificeert de primaire ladingsdragers die verantwoordelijk zijn voor het geleiden van stroom, terwijl de bedieningsmodus aangeeft of de MOSFET van nature aan of uit is wanneer er geen poortspanning wordt toegepast.

Op basis van deze twee kenmerken worden MOSFETs verdeeld in vier hoofdgroepen:

• N-Kanaal Uitputtingsmodus MOSFET

• P-Kanaal Uitputtingsmodus MOSFET

• N-Kanaal Versterkmodus MOSFET

• P-Kanaal Versterkmodus MOSFET

Het begrijpen van deze categorieën helpt bij het vereenvoudigen van de MOSFET-selectie en maakt het gemakkelijker om het gedrag van apparaten in praktische circuits te voorspellen.

N-Kanaal vs P-Kanaal MOSFETs

Een van de belangrijkste onderscheidingen tussen MOSFETs is of ze N-kanaal of P-kanaal apparaten zijn.

Een N-kanaal MOSFET (NMOS) gebruikt elektronen als de primaire ladingsdragers. Aangezien elektronen zich gemakkelijker door halfgeleider materiaal bewegen dan gaten, bieden N-kanaal apparaten doorgaans een lagere doorlaatweerstand, hogere stroomcapaciteit, snellere schakelsnelheden en betere efficiëntie. Om deze reden worden N-kanaal MOSFETs veel gebruikt in voedingseenheden, motorstuurprogramma's, DC-DC-converters, batterijbeheersystemen en andere toepassingen met hoge efficiëntie.

Een N-kanaal MOSFET begint te geleiden wanneer de poort voldoende positief is ten opzichte van de bron. Naarmate de poort-tot-bron spanning toeneemt, vormt een elektrisch veld zich onder de poortoxidelaag en trekt elektronen naar het kanaalgebied. Zodra de drempelspanning is bereikt, ontstaat er een geleidend kanaal tussen de drain en de source, waardoor stroom kan stromen. Het verder verhogen van de poortspanning versterkt het kanaal en vermindert de weerstand ervan.

Een P-kanaal MOSFET (PMOS) gebruikt gaten als de primaire ladingsdragers. Omdat gaten een lagere mobiliteit hebben dan elektronen, hebben P-kanaal apparaten doorgaans een hogere doorlaatweerstand en lagere geleidbaarheid dan vergelijkbare N-kanaal MOSFETs. Ze bieden echter voordelen in bepaalde circuitconfiguraties, vooral in toepassingen met hoge zijde schakeling.

Een P-kanaal MOSFET geleidt wanneer de poort voldoende negatief is ten opzichte van de bron. Naarmate de poortspanning negatiever wordt, versterkt het geleidend kanaal en neemt de stroomtoevoer toe. Deze apparaten worden vaak gebruikt wanneer de belasting aan de positieve voedingszijde moet worden geschakeld, wat helpt om de aansturing van de poort in sommige ontwerpen te vereenvoudigen.

Hoewel beide apparaattype veel worden gebruikt, hebben N-kanaal MOSFETs over het algemeen de voorkeur wanneer maximale efficiëntie, lagere energieverlies en hogere stroomcapaciteit vereist zijn.

Versterkmodus vs Uitputtingsmodus MOSFETs

MOSFETs worden ook geclassificeerd op basis van hun bedieningsmodus, die bepaalt hoe het kanaal zich gedraagt wanneer er geen poortspanning wordt toegepast.

Een Versterkmodus MOSFET (E-MOSFET) is een normaal uit-device. Bij een nul poortspanning bestaat er geen geleidend kanaal tussen de drain en source, waardoor de stroomtoevoer wordt geblokkeerd. Geleiding begint pas nadat de poortspanning de drempelspanning overschrijdt en er een geleidend kanaal onder de poort ontstaat.

Naarmate de poortspanning verder toeneemt, accumuleren extra ladingsdragers in het kanaalgebied, wat de weerstand vermindert en de drainstroom toeneemt. Omdat versterkmodus apparaten uitblijven totdat ze opzettelijk worden geactiveerd, bieden ze een natuurlijk veiligheidsvoordeel en worden ze veel gebruikt in schak circuits, digitale elektronica, stroomconverters en motorcontrollers.

Een Depletie-Modus MOSFET (D-MOSFET) gedraagt zich anders omdat er eengeleidende kanaal al bestaat wanneer de poortspanning nul is. Aangezien er stroom kan vloeien zonder poortvoeding, worden depletie-modus MOSFETs vaak beschreven als normaal-ingeschakelde apparaten.

Toepassing van poortspanning verandert de geleidbaarheid van het bestaande kanaal. Afhankelijk van de polariteit en de omvang van de toegepaste spanning kan het kanaal worden versterkt om de stroomstroom te verhogen of verzwakt om de geleiding te verminderen. Als de poortspanning een voldoende niveau in de tegenovergestelde richting bereikt, kan het kanaal volledig worden gedepleteerd en stopt de stroomstroom.

Hoewel depletie-modus MOSFETs unieke operationele kenmerken bieden en kunnen functioneren in zowel versterkings- als depletiegebieden, worden ze minder vaak gebruikt dan versterkingsmodus apparaten in moderne elektronische systemen.

Waarom N-Kanaal Versterking MOSFETs Domineren in Moderne Ontwerpen

Onder alle MOSFET-categorieën is de N-kanaal versterkingsmodus MOSFET verreweg de meest gebruikte.

De populariteit komt voort uit de combinatie van de voordelen van beide classificaties. De N-kanaalstructuur biedt een lage in-resistentie, hoge stroomcapaciteit en snelle schakelprestaties, terwijl het versterkingsmodusontwerp ervoor zorgt dat het apparaat uit blijft totdat er een controlesignaal wordt toegepast.

Deze combinatie verbetert de efficiëntie, vereenvoudigt de systeemcontrole, vermindert het stand-by energieverbruik en verhoogt de operationele veiligheid. Als gevolg hiervan zijn N-kanaal versterkingsmodus MOSFETs vaak te vinden in schakelvoeding, DC-DC-converters, motorsturingen, op batterijen werkende producten, automotive-electronica, industriële besturingssystemen en digitale circuits.

Voor de meeste moderne elektronische ontwerpen wordt dit type apparaat beschouwd als de standaardkeuze voor efficiënte schakel- en vermogensbesturingsapplicaties.

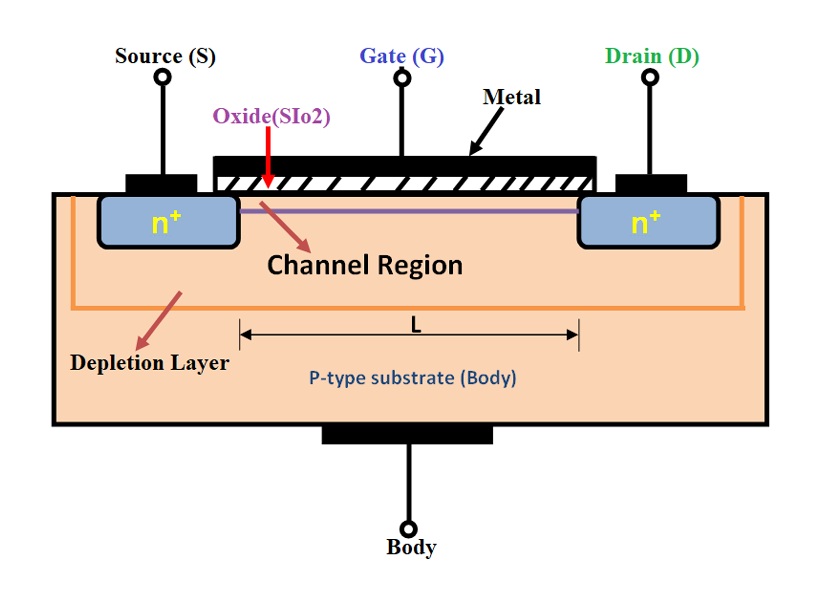

Constructie van een MOSFET

Basis MOSFET-structuur

De werking van een MOSFET wordt mogelijk gemaakt door zijn unieke interne structuur. In tegenstelling tot apparaten die continue ingangsstroom nodig hebben voor controle, gebruikt een MOSFET een geïsoleerde poortconfiguratie die het mogelijk maakt om de stroom efficiënt te regelen.

Een typische MOSFET bestaat uit vier primaire gebieden: de Poort, Afvoer, Bron en Substraat (Lichaam). Elk gebied vervult een specifieke rol in het controleren en geleiden van stroom door het apparaat.

De afvoer en de bron vormen het belangrijkste geleidingspad, terwijl de poort als de controle-aansluiting fungeert. Het substraat biedt de halfgeleiderbasis waarop het apparaat is gebouwd. In veel praktische MOSFETs is de lichaamsterminal intern verbonden met de bron, wat de reden is waarom meestal slechts drie terminals extern toegankelijk zijn.

Poortoxide en Geïsoleerd Poortontwerp

De poortstructuur is een van de belangrijkste kenmerken van een MOSFET.

De poortelektrode bevindt zich boven het oppervlak van de halfgeleider, maar maakt geen directe elektrische verbinding ermee. Tussen de poort en de halfgeleider ligt een extreem dunne isolerende laag, meestal gemaakt van siliciumdioxide (SiO₂).

Wanneer een spanning op de poort wordt toegepast, ontwikkelt zich een elektrisch veld over deze oxidelag en beïnvloedt de halfgeleider eronder. Omdat de poort elektrisch geïsoleerd is, vloeit er bijna geen directe stroom in de poort tijdens normale werking.

Dit geïsoleerde poortontwerp stelt de MOSFET in staat om grote stromen te regelen met zeer weinig ingangsvermogen, terwijl het een efficiënte werking en hoge schakelprestaties behoudt.

Bron, Afvoer, en Substraatgebieden

In een typische N-kanaal versterkingsmodus MOSFET zijn de bron en afvoer gevormd uit sterk gedoteerde N-type halfgeleidergebieden die zijn ingebed in een P-type substraat.

De bron fungeert als het toegangspunt voor ladingsdragers, terwijl de afvoer als het uitgangspunt dient. Tussen deze twee gebieden ligt het kanaalgebied, dat geleidend wordt wanneer de juiste poortspanning wordt toegepast.

Bij nul poortspanning bestaat er geen geleidend pad tussen de bron en afvoer in een versterkingsmodus MOSFET. Ook al zijn de bron en afvoer fysiek aanwezig, stroom kan niet vrij vloeien omdat het kanaal nog niet is gevormd.

Deze normaal-uit toestand is een van de belangrijkste redenen waarom versterkingsmodus MOSFETs veelvuldig worden gebruikt in schakelapplicaties.

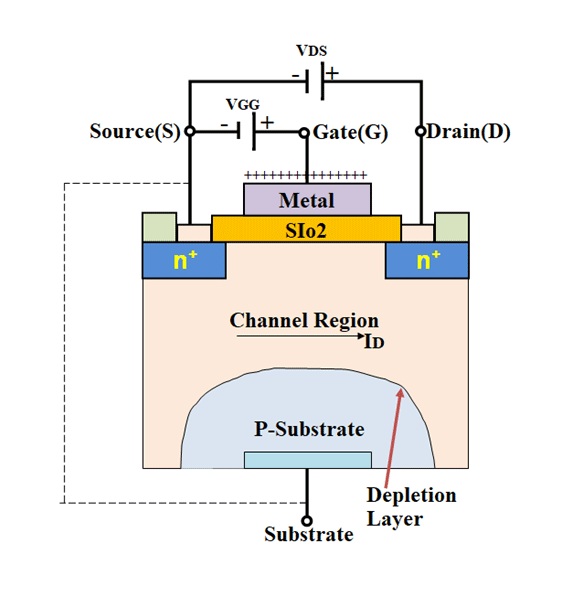

Vorming van het Geleidende Kanaal

Het belangrijkste proces binnen een MOSFET vindt plaats wanneer er spanning op de poort wordt toegepast.

Wanneer er een positieve poortspanning op een N-kanaal MOSFET wordt toegepast, ontwikkelt zich een elektrisch veld over de oxidelag. Dit veld trekt elektronen aan naar het halfgeleideroppervlak direct onder de poort.

Aanvankelijk accumuleren slechts een klein aantal ladingsdragers in dit gebied. Naarmate de poortspanning toeneemt, verzamelen zich meer elektronen onder de oxidelag totdat er een continue geleidend pad ontstaat tussen de bron en afvoer.

Dit pad staat bekend als het geleidende kanaal.

Zodra het kanaal is gevormd, kan er stroom vloeien tussen de afvoer en de bron wanneer er een afvoer-naar-bron spanning aanwezig is. Het verhogen van de poortspanning versterkt het kanaal verder, verlaagt de weerstand en staat een grotere stroomdoorvoer door het apparaat toe.

Het vermogen om dit kanaal te creëren, te versterken, te verzwakken of te elimineren via poortspanning is het fundamentele werkingsprincipe dat MOSFET's in staat stelt te functioneren als zeer efficiënte elektronische schakelaars en regelapparaten.

Werkingsprincipe van een MOSFET

Hoe poortspanning de stroomdoorvoer beheerst

Een MOSFET beheert de stroom tussen de afvoer- en bron-terminals via een spanning die op de poort wordt aangebracht. In tegenstelling tot een bipolaire junctietransistor (BJT), die continue ingangsstroom vereist, werkt een MOSFET voornamelijk via een elektrisch veld. Dit maakt het mogelijk om grote stromen te beheersen met zeer weinig poortvermogen, waardoor het apparaat zeer efficiënt is voor schakel- en signaalregeltoepassingen.

De poort is gescheiden van het halfgeleidermateriaal door een zeer dunne laag siliciumdioxide (SiO₂). Wanneer er een spanning op de poort wordt aangebracht, ontwikkelt zich een elektrisch veld over deze isolatielaag. Hoewel de poort geen fysiek contact maakt met het halfgeleiderkanaal, beïnvloedt het elektrische veld de verdeling van ladingsdragers binnen het apparaat.

Naarmate de poortspanning verandert, verandert ook de geleidbaarheid van het gebied tussen de afvoer en de bron. Dit maakt het mogelijk dat de MOSFET functioneert als een controleerbare elektronische schakelaar die in staat is om de stroomdoorvoer met hoge efficiëntie en precisie te reguleren.

Drempelspanning en kanaalvorming

De vorming van het geleidende kanaal is een van de belangrijkste processen in de werking van een MOSFET.

In een typische N-kanaal MOSFET vloeit er weinig of geen stroom tussen de afvoer en de bron wanneer er geen poortspanning wordt aangebracht. Onder deze voorwaarde bestaat er slechts een zeer kleine lekstroom omdat er nog geen geleidende kanaal is gevormd.

Wanneer er een positieve poortspanning wordt aangebracht, worden elektronen aangetrokken naar het halfgeleideroppervlak direct onder de poortoxide laag. Aanvankelijk accumuleert er slechts een klein aantal ladingsdragers in dit gebied, zodat de geleiding beperkt blijft.

Naarmate de poortspanning blijft stijgen, verzamelen zich meer elektronen onder de poort. Uiteindelijk accumuleren er voldoende ladingsdragers om een continue geleidende pad tussen de bron en afvoer te creëren. Dit pad staat bekend als het kanaal.

Zodra het kanaal is gevormd, kan er stroom door de MOSFET vloeien wanneer er een afvoer-naar-bron spanning aanwezig is. Het verhogen van de poortspanning versterkt het kanaal verder, verlaagt de weerstand en staat een grotere stroomdoorvoer toe.

De minimale poort-naar-bronspanning die nodig is om dit geleidende kanaal te creëren, wordt de drempelspanning (VTH) genoemd. Onder deze spanning blijft de MOSFET uitgeschakeld of slechts zwak geleidend. Zodra de drempelspanning wordt overschreden, begint de normale geleiding en neemt de afvoerstromen snel toe.

Omdat de drempelspanning bepaalt wanneer de MOSFET begint te geleiden, is het een belangrijke parameter bij het selecteren van apparaten voor logische circuits, motordrivers, voedingsomvormers en schaketoepassingen.

Depletion-Mode MOSFET werking

Een depletion-mode MOSFET bevat een geleidende kanaal, zelfs wanneer er geen poortspanning wordt aangebracht. Aangezien het kanaal al bestaat, kan er stroom vloeien tussen de afvoer en de bron bij VGS = 0 V. Om deze reden worden depletion-mode MOSFET's vaak aangeduid als normaal-ingeschakelde apparaten.

Wanneer er een positieve poortspanning op een N-kanaal depletion-mode MOSFET wordt aangebracht, worden extra elektronen in het kanaalgebiedgetrokken. Dit verhoogt de kanaalgeleiding, verlaagt de weerstand en staat meer afvoerstroom toe.

Wanneer er een negatieve poortspanning wordt aangebracht, worden elektronen van het kanaalgebied weg gedrukt. Het gevolg is dat het kanaal versmalt, de weerstand toeneemt en de stroomdoorvoer afneemt.

Als de negatieve poortspanning voldoende groot wordt, kan het kanaal volledig uitgeput raken. Op dat moment stopt de stroomdoorvoer en komt de MOSFET in de afsnijdingsconditie.

Omdat het kanaal al bestaat bij nul poortspanning, kunnen depletion-mode MOSFET's zowel in versterkings- als in uitputtingscondities werken. Positieve poortspanningen verhogen de geleidbaarheid, terwijl negatieve poortspanningen deze verlagen.

Enhancement-Mode MOSFET werking

Een enhancement-mode MOSFET werkt anders omdat er geen geleidende kanaal bestaat wanneer de poortspanning nul is.

Aangezien er geen stroom kan vloeien totdat er een kanaal is gecreëerd, worden enhancement-mode MOSFET's aangeduid als normaal-uitgeschakelde apparaten. Deze eigenschap is zeer wenselijk in veel elektronische systemen omdat het apparaat inactief blijft totdat het opzettelijk wordt ingeschakeld.

Wanneer de gate-naar-bron spanning de drempelspanning overschrijdt, beginnen elektronen zich onder de gate-oxidelayer te accumuleren. Naarmate er extra ladingsdragers zich verzamelen, vormt zich een geleidende kanaal tussen de bron en de afvoer.

Zodra het kanaal is gevestigd, begint de stroom door het apparaat te stromen. Het verhogen van de poortspanning versterkt het kanaal verder, verlaagt de kanaalweerstand en laat grotere afvoerstroom door.

Als de gate-spanning wordt verwijderd of onder de drempelspanning valt, verdwijnt het geleidend kanaal en stopt de stroomstroom. De MOSFET keert dan terug naar zijn uitgeschakelde staat.

Vanwege dit voorspelbare en efficiënte gedrag worden enhancement-mode MOSFETs veel gebruikt in voedingssystemen, digitale schakelingen, motorcontrollers, batterij-aangedreven systemen, PWM-circuits en elektronische schakelaartoepassingen.

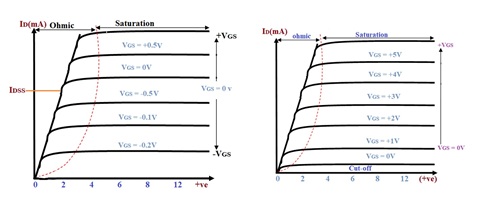

MOSFET Werkingsextremen

Het elektrische gedrag van een enhancement-mode MOSFET wordt gewoonlijk beschreven met behulp van drie werkingsgebieden: cutoff, lineair (ohmisch) en verzadiging. Deze gebieden vertegenwoordigen verschillende niveaus van kanaalvorming en stroomgeleiding.

Cutoffgebied

In het cutoffgebied blijft de gate-spanning onder de drempelspanning. Aangezien er nog geen geleidende kanaal is gevormd, is de stroom tussen de afvoer en de bron uiterst klein. Onder deze omstandigheden gedraagt de MOSFET zich als een open schakelaar en blijft in de uitgeschakelde staat.

Lineair (Ohmisch) Gebied

Wanneer de gate-spanning stijgt boven de drempelspanning, vormt zich een geleidende kanaal en begint de stroom te stromen. In dit gebied gedraagt de MOSFET zich vergelijkbaar met een regelbare weerstand.

Zowel de gate-spanning als de drain-source spanning beïnvloeden de afvoerstroom. Naarmate het kanaal sterker wordt, neemt de weerstand af en neemt de stroomstroom toe. Dit gebied wordt vaak gebruikt in schakelaartoepassingen waar de MOSFET volledig in werking is en zeer lage inschakelweerstand vertoont.

Verzadigingsgebied

Terwijl de bedrijfsomstandigheden blijven veranderen, komt de MOSFET in het verzadigingsgebied. In deze staat is het kanaal sterk gevestigd en wordt de afvoerstroom voornamelijk gecontroleerd door de gate-spanning in plaats van de drain-source spanning.

Het verzadigings gebied is bijzonder belangrijk in analoge schakelingen en versterker toepassingen, omdat het stabiele en voorspelbare stroomcontrole biedt.

Belang van MOSFET Werkingsextremen

Het begrijpen van MOSFET werkingsgebieden is essentieel voor het ontwerpen van efficiënte en betrouwbare elektronische schakelingen.

In schakelaartoepassingen wordt de MOSFET meestal tussen de cutoff- en volledig geleidende toestanden gedreven om vermogensverlies te minimaliseren en de efficiëntie te verbeteren. In versterkercircuits wordt de werking vaak binnen het verzadigingsgebied gehandhaafd om stabiele signaalversterking te bereiken.

De cutoff-, lineaire en verzadigingsgebieden bieden een praktische interpretatie van het spannings-stroom gedrag van de MOSFET en verklaren hoe het apparaat reageert onder verschillende bedrijfsomstandigheden. Het begrijpen van deze gebieden helpt om de juiste MOSFET-selectie, efficiënte circuitprestaties en betrouwbare werking op lange termijn te waarborgen.

MOSFET als een Schakelaar

Basis Schakel Operatie

Een van de meest voorkomende toepassingen van een MOSFET is elektronische schakeling. In deze rol fungeert de MOSFET als een regelbare pad voor stroom die naar een belasting vloeit. Veelvoorkomende belastingen zijn LED's, lampen, motoren, relais, solenoïdes, verwarmers en voedingen.

Wanneer een geschikte gate-naar-bron spanning (VGS) wordt aangebracht, vormt zich een geleidende kanaal tussen de afvoer en de bron. Stroom vloeit dan door de belasting en laat het aangesloten apparaat werken.

Wanneer de gate-spanning onder het vereiste niveau wordt verlaagd of volledig wordt verwijderd, verdwijnt het geleidend kanaal en stopt de stroomstroom. De belasting schakelt dan uit. Aangezien de schakelactie wordt geregeld door spanning in plaats van gate-stroom, kan een MOSFET grote stromen regelen met een relatief klein controlesignaal.

Voordelen van MOSFET Schakeling

In tegenstelling tot mechanische schakelaars bevatten MOSFETs geen bewegende contacten. Hierdoor geschiedt de schakeling elektronisch zonder fysieke slijtage, wat een extreem snelle en betrouwbare werking mogelijk maakt.

Deze eigenschap stelt MOSFETs in staat om duizenden of zelfs miljoenen schakelcycli per seconde uit te voeren. Dergelijke prestaties zijn essentieel in voedingssystemen, motorcontrollers, communicatiesystemen, digitale elektronica en batterijgevoede apparaten.

Een ander voordeel is de hoge ingangsweerstand van de MOSFET. Aangezien er bijna geen stationaire gate-stroom vereist is, verbruikt de regelcircuits zeer weinig vermogen, wat de algehele systeemefficiëntie verbetert.

Gate-lading en Pull-Down Weerstanden

Hoewel er zeer weinig stroom in de gate vloeit, gedraagt de gate-structuur zich als een kleine condensator. Wanneer spanning wordt aangebracht, accumuleert elektrische lading op de gate en moet worden opgeslagen voordat de MOSFET kan inschakelen.

Wanneer het besturingssignaal wordt verwijderd, verdwijnt de opgeslagen lading niet onmiddellijk. De MOSFET kan gedeeltelijk geleidend blijven totdat de poortlading is ontladen.

Om ongewenste inschakelomstandigheden te voorkomen, wordt een pull-down weerstand gewoonlijk tussen de poort- en bronterminal verbonden. Een waarde van ongeveer 10 kΩ wordt vaak gebruikt in veel schakelcircuits.

De weerstand biedt een ontlaadpad voor de opgeslagen poortlading, waardoor de poortspanning terugkeert naar nul wanneer het besturingssignaal wordt verwijderd. Dit verbetert de schakelbetrouwbaarheid en helpt om vals triggeren door ruis of zwevende poortomstandigheden te voorkomen.

PWM Schakeling en Poortstuurcontrole

Veel toepassingen vereisen aanpasbare vermogenregeling in plaats van eenvoudige aan-uitschakeling. Voorbeelden zijn motor snelheidsregeling, LED-dimmen, accu-oplaadsystemen en stroomomzetters.

In deze toepassingen worden MOSFET's vaak bestuurd met behulp van Pulsbreedtemodulatie (PWM). PWM schakelt de MOSFET snel aan en uit terwijl de percentage tijd in de aan-toestand wordt variabel gehouden.

Een langere aan-tijd levert meer vermogen aan de belasting, terwijl een kortere aan-tijd het gemiddelde geleverde vermogen vermindert.

Omdat de poortcapaciteit tijdens de PWM-werking herhaaldelijk moet worden opgeladen en ontladen, stellen hogere schakelfrequenties hogere eisen aan de poortstuurcircuits. Snelle spanningsoverschrijdingen kunnen ook klopping, ruis en ongewenste oscillaties introduceren.

Om de schakelp prestaties te verbeteren, wordt vaak een poortweerstand tussen het besturingssignaal en de poort geplaatst. Deze weerstand beperkt de oplaadstroom, verzacht spanningsovergangen en helpt elektromagnetische interferentie (EMI) te verminderen.

Schakelen van Weerstandige, Capacieve en Inductieve Lasten

Het gedrag van de aangesloten belasting heeft een significante invloed op de werking van de MOSFET.

Weerstandsbelastingen zoals verwarmers en gloeilampen zijn over het algemeen het gemakkelijkste om te schakelen omdat spanning en stroom op een voorspelbare manier veranderen.

Capacieve belastingen gedragen zich anders. Wanneer de stroom voor het eerst wordt aangelegd, kan een onverdiende condensator een grote inschakelstroom trekken die tijdelijk de MOSFET belast.

Inductieve belastingen zoals motoren, relaispoelen, transformatoren en solenoïden vormen een andere uitdaging. Deze componenten slaan energie op in een magnetisch veld terwijl de stroom vloeit.

Wanneer de MOSFET plotseling uitschakelt, probeert het instortende magnetische veld de stroomdoorvoer te handhaven en genereert het een hoge tegendrukspanning die bekend staat als terug-elektromotorische kracht (terug EMF). Deze spanningspiek kan de MOSFET beschadigen als er geen adequate bescherming wordt geboden.

Beschermingscomponenten voor Betrouwbaar Schakelen

Extra beschermingscomponenten zijn vaak vereist om een betrouwbare werking van de MOSFET te waarborgen, met name bij het schakelen van inductieve of capacieve belastingen.

Een flyback-diode is gewoonlijk verbonden over inductieve belastingen zoals relaispoelen en gelijkstroommotoren. Wanneer de MOSFET uitschakelt, biedt de diode een veilig ontlaadpad voor opgeslagen energie en voorkomt het beschadigende spanningspieken.

Voor toepassingen met hogere vermogens kunnen snubbercircuits worden gebruikt om transiënte energie te absorberen en spanningsovershoot te verminderen. TVS-diodes kunnen overmatige spanningen beperken voordat ze schadelijke niveaus bereiken, terwijl stroombeperkende circuits helpen om de inschakelstroom tijdens het opstarten te beheersen.

Door geschikte poortstuurtechnieken te combineren met geschikte beschermingscomponenten, kunnen MOSFET's functioneren als zeer betrouwbare schakelaars in zowel laagvermogen- als hoogvermogen elektronische systemen.

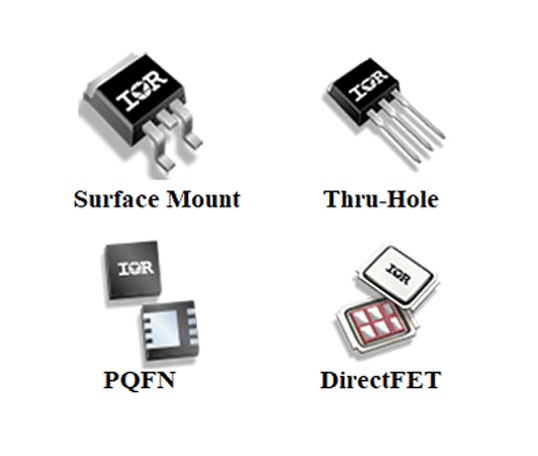

MOSFET Pakketten

Waarom MOSFET Pakketten Belangrijk zijn

De prestaties van een MOSFET zijn niet alleen afhankelijk van de halfgeleiderchip binnen het apparaat, maar ook van het externe pakket dat het omgeeft. Het pakket beïnvloedt belangrijke kenmerken zoals stroomverwerkingscapaciteit, warmteafvoer, schakelprestaties, mechanische sterkte, montagemethode en algehele grootte.

Naarmate de stroomniveaus toenemen, genereert een MOSFET meer warmte. Als deze warmte niet efficiënt wordt verwijderd, stijgt de junctiontemperatuur, wat de prestaties en betrouwbaarheid kan verminderen. Overmatige temperaturen kunnen zelfs leiden tot voortijdige defecten van het apparaat. Om deze reden wordt de selectie van het pakket steeds belangrijker in toepassingen voor vermogenselektronica.

Kleine signaal MOSFET's die worden gebruikt in laagvermogen circuite geven meestal prioriteit aan compacte afmetingen en minimale PCB-ruimte. Power MOSFET's vereisen echter vaak grotere pakketten die efficiënt warmte kunnen afvoeren terwijl ze hogere stroomniveaus ondersteunen.

Hoofdtypes van MOSFET Pakketten

MOSFET-pakketten zijn over het algemeen verdeeld in vier belangrijke categorieën:

• Oppervlakte-montagepakketten

• Doorvoerpakketten

• PQFN-pakketten

• DirectFET-pakketten

Elk pakket type is ontworpen om te voldoen aan specifieke elektrische, thermische en mechanische vereisten. De meest geschikte keuze hangt af van factoren zoals vermogensniveau, beschikbare bordruimte, productiemethode en koelvereisten.

Oppervlakte-monteerpakketten

Oppervlakte-monteer MOSFET's zijn ontworpen om direct op het oppervlak van een printplaat (PCB) te worden gesoldeerd. Deze pakketten worden veel gebruikt in moderne elektronica omdat ze geautomatiseerde assemblage ondersteunen en een hoge componentdichtheid op compacte printplaten toelaten.

Hun kleine formaat maakt ze geschikt voor draagbare elektronica, communicatieapparatuur, embedded systemen, op batterijen werkende producten en compacte stroomomzetters.

Veelvoorkomende oppervlakte-monteer MOSFET-pakketten zijn:

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Deze pakkettypes worden vaak gevonden in spanningsregelaars, DC-DC-omzetters, batterijbeheercircuits en toepassingen voor lage tot gemiddelde vermogensschakeling.

Doorvoer-pakketten

Doorvoer-MOSFET-pakketten maken gebruik van metalen leads die door gaten in de PCB gaan en aan de andere kant van de printplaat worden gesoldeerd. Deze constructie zorgt voor een sterke mechanische verbinding en ondersteunt vaak hogere vermogensniveaus dan kleinere oppervlakte-monteerpakketten.

Het grotere formaat van doorvoerpakketten maakt het ook makkelijker om aan externe koellichamen te bevestigen, wat de thermische prestaties verbetert in veeleisende toepassingen.

Veelvoorkomende doorvoer-MOSFET-pakketten zijn:

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Onder deze is het TO-220-pakket een van de meest erkende en algemeen gebruikte. Het wordt vaak gevonden in voedingen, motorcontrollers, batterijopladers, zonne-energiesystemen en industriële elektronica.

Voor toepassingen met hogere stromen worden TO-247-pakketten vaak geprefereerd omdat hun grotere formaat een verbeterde warmteafvoer en een grotere vermogensverwerkingscapaciteit mogelijk maakt.

PQFN-pakketten

Power Quad Flat No-Lead (PQFN) pakketten zijn ontworpen voor toepassingen die zowel een compact formaat als een efficiënte thermische prestaties vereisen.

In tegenstelling tot traditionele gelote pakketten, gebruiken PQFN-apparaten blootgestelde metalen pads onder het pakketlichaam. Dit ontwerp creëert kortere elektrische paden en vermindert parasitaire inductie, wat helpt de schakelpremisse in hoogfrequente energiecircuits te verbeteren.

Veelvoorkomende PQFN-pakketgroottes zijn:

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Deze pakketten worden veel gebruikt in DC-DC-omzetters, vermogensbeheermodules, draagbare apparaten en ontwerpen van hoge-densiteit PCB's waar zowel efficiëntie als ruimtebesparing belangrijk zijn.

DirectFET-pakketten

DirectFET-technologie is speciaal ontwikkeld voor toepassingen met hoge prestaties waarbij thermisch beheer van cruciaal belang is.

In conventionele pakketten moet warmte door meerdere lagen reizen voordat deze de PCB of koeloppervlakte bereikt. DirectFET-pakketten verminderen dit thermische pad, verbeteren de warmteoverdrachtsefficiëntie en verlagen de thermische weerstand.

Dit resulteert in een verbeterde koelprestaties, verminderde elektrische verliezen en een grotere efficiëntie onder hoge-stroomwerkcondities.

Veelvoorkomende DirectFET-pakkettypes zijn:

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Deze pakketten worden veel gebruikt in servervoedingen, telecommunicatieapparatuur, hoogefficiënte stroomomzetters en geavanceerde vermogensbeheersystemen.

Hoe het juiste MOSFET-pakket te selecteren

Het selecteren van een MOSFET-pakket omvat meer dan het kiezen van een fysiek formaat dat op een printplaat past. Het pakket heeft directe invloed op thermische prestaties, efficiëntie, betrouwbaarheid en de lange termijn levensduur.

Verschillende factoren moeten worden geëvalueerd tijdens de selectie van het pakket:

• Spanningsclassificatie

• Stroomclassificatie

• Vermogensverliezen

• Schakelfrequentie

• Thermische prestaties

• Beschikbare PCB-ruimte

• Koelmethoden

• Mechanische montagvereisten

Bijvoorbeeld, een compact oppervlakte-monteerpakket kan ideaal zijn voor een draagbaar elektronisch apparaat waar ruimte beperkt is en vermogensniveaus relatief laag zijn. Echter, hetzelfde pakket kan moeite hebben met het afvoeren van warmte in een hoogstroom motorcontroller of industriële voeding.

In tegenstelling daarmee kan een groter pakket met ondersteuning voor koellichamen meer ruimte op de printplaat innemen, maar kan het aanzienlijk betere thermische prestaties en een hogere vermogensverwerkingscapaciteit bieden.

De selectie van het pakket is vooral belangrijk in vermogenelektronica. Zelfs wanneer twee MOSFET's vergelijkbare elektrische specificaties hebben, kunnen verschillen in pakketconstructie aanzienlijke variaties in temperatuurstijging, efficiëntie en betrouwbaarheid met zich meebrengen. Een goed geselecteerd pakket helpt om lagere bedrijfstemperaturen te behouden, verbetert de stabiliteit op lange termijn en stelt de MOSFET in staat veilig te functioneren onder veeleisende omstandigheden.

Om deze reden moet de pakketkeuze altijd worden geëvalueerd naast spanningswaarden, stroomwaarden, schakelkenmerken en thermische vereisten bij het kiezen van een MOSFET voor een ontwerp.

Conclusie

MOSFET's combineren een hoge ingangsweerstand, snelle schakelsnelheid, lage controlevermogenvereisten en efficiënte stroomregeling, wat ze essentiële componenten maakt in moderne schakelingen. Het begrijpen van hun structuur, werking, types, kenmerken en pakketopties helpt bij het selecteren van de juiste MOSFET voor stroomomzetting, motorbesturing, digitale logica en andere elektronische toepassingen.

Veelgestelde Vragen [FAQ]

1. Waarom domineren N-kanaal versterkingsmode MOSFET's moderne ontwerpen voor kracht-elektronica?

N-kanaal versterkingsmode MOSFET's combineren verschillende belangrijke voordelen, waaronder een lage doorlaatweerstand, snelle schakelsnelheid, hoge stroomcapaciteit en normaal-uit werking. Omdat ze uit blijven totdat er een poortspanning wordt aangelegd, verbeteren ze de veiligheid en verminderen ze het standby-energieverbruik. Hun efficiëntie en prestaties maken ze de voorkeurkeuze voor voedingen, motorsturingen, DC-DC-converters, batteriesystemen en industriële besturingsapplicaties.

2. Hoe draagt de geïsoleerde poortstructuur bij aan de efficiëntie van de MOSFET?

De MOSFET-poort is gescheiden van het halfgeleiderkanaal door een dunne laag siliciumdioxide, die voorkomt dat er continue stroom naar de poort vloeit. Dit stelt het apparaat in staat om voornamelijk door spanning en niet door stroom te worden bestuurd. Als gevolg hiervan verbruikt het besturingscircuit zeer weinig energie, waardoor de MOSFET een extreem hoge ingangsweerstand heeft en zeer efficiënt is voor schakelen en controletoepassingen.

3. Waarom is de drempelspanning een belangrijke parameter bij het selecteren van een MOSFET?

Drempelspanning bepaalt de minimale poort-tot-bron spanning die nodig is om een geleidend kanaal tussen de afvoer en de bron te vormen. Als de poortspanning deze waarde niet overschrijdt, kan de MOSFET mogelijk niet volledig inschakelen, wat resulteert in hogere weerstand en energieverlies. Het kiezen van een geschikte drempelspanning zorgt voor betrouwbare schakelpuntprestaties en correcte werking met de bedoelde besturingscircuits.

4. Waarom zijn beschermingscomponenten vaak vereist bij het schakelen van inductieve lasten met een MOSFET?

Inductieve lasten zoals motoren, relais en solenoïden slaan energie op in een magnetisch veld tijdens de werking. Wanneer de MOSFET uitschakelt, genereert het instortende magnetische veld een hoge-spanning piek die bekend staat als terug EMK. Zonder bescherming kan deze spanning de MOSFET beschadigen. Componenten zoals flyback diodes, TVS diodes en snubbercircuits helpen deze energie te absorberen of om te leiden en verbeteren de schakeling betrouwbaarheid.

5. Hoe beïnvloedt de MOSFET-pakketkeuze de prestaties en betrouwbaarheid van de schakeling?

Het MOSFET-pakket beïnvloedt de warmteafvoer, stroomverwerkingscapaciteit, schakelpuntprestaties en langdurige betrouwbaarheid. Een pakket dat warmte niet efficiënt kan verwijderen, kan leiden tot buitensporige temperaturen op de aanspreekpunten en een verkorte levensduur van het apparaat. Het kiezen van het juiste pakket zorgt voor voldoende koeling, stabiele werking en veilige prestaties onder de vereiste spanning, stroom en vermogensomstandigheden.
