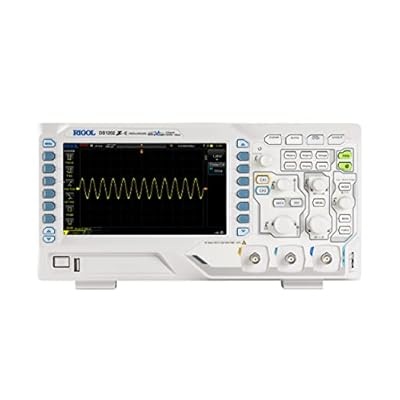

Oscilloscoop uitgelegd, hoe het werkt, signaalmeting en praktische tests

Een oscilloscoop is een elektronisch testinstrument dat wordt gebruikt om elektrische signalen als golfvormen weer te geven, zodat hij kan waarnemen hoe de spanning in de loop van de tijd verandert.In tegenstelling tot instrumenten die alleen numerieke waarden weergeven, onthult een oscilloscoop de vorm van de golfvorm, het timinggedrag, pulsovergangen, ruis, glitches en signaalstabiliteit rechtstreeks op het scherm, waardoor het een van de belangrijkste hulpmiddelen is voor het testen en oplossen van problemen met elektronica.Moderne oscilloscopen ondersteunen golfvormmeting, opslag, geautomatiseerde analyse, triggering, protocoldecodering en signaalmonitoring op lange termijn voor toepassingen zoals ingebedde systemen, communicatieapparatuur, auto-elektronica, vermogenselektronica en industriële besturingssystemen.In dit artikel wordt uitgelegd hoe oscilloscopen werken, hoe golfvormmetingen worden uitgevoerd, hoe de prestaties kunnen worden geoptimaliseerd, hoe u de juiste oscilloscoop kiest en welke veelvoorkomende meetproblemen gebruikers tegenkomen tijdens echte testomgevingen.

Catalogus

Wat is een oscilloscoop en wat meet deze?

Een oscilloscoop is een elektronisch instrument dat elektrische signalen als zichtbare golfvormen op een scherm weergeeft.Eerdere versies stonden bekend als oscillografen.Wanneer een signaal via een sonde de oscilloscoop binnenkomt, volgt het instrument voortdurend hoe de spanning in de loop van de tijd stijgt, daalt, herhaalt of plotseling verandert.In plaats van alleen cijfers te lezen, kan het apparaat direct de beweging en vorm van het signaal zien terwijl het gebeurt.Dit maakt het veel gemakkelijker om onstabiele signalen, ruis, timingfouten of abnormaal pulsgedrag te identificeren tijdens het testen en het oplossen van problemen.

Het scherm geeft de spanning weer op de verticale as en de tijd op de horizontale as.Terwijl het signaal over het scherm beweegt, onthult de golfvorm belangrijke informatie zoals amplitude, frequentie, timing, pulsbreedte, stijgtijd en signaalstabiliteit.Spanningsschaal, tijdbasis en triggerinstellingen worden vaak stap voor stap aangepast om de golfvorm te stabiliseren en kleine signaaldetails duidelijker te bekijken.Een stabiele golfvorm maakt nauwkeurige observatie van zich herhalende elektrische activiteit mogelijk, terwijl snelle triggercontrole helpt bij het vastleggen van plotselinge voorbijgaande gebeurtenissen die slechts een fractie van een seconde kunnen optreden.

Hoe een oscilloscoop spanning in de loop van de tijd weergeeft

Een oscilloscoop werkt door elektrische activiteit om te zetten in een visueel signaalpatroon.Een sonde wordt eerst aangesloten op een circuit, sensor of testpunt.De sonde vangt de veranderende elektrische spanning op en stuurt deze naar de ingangstrap van de oscilloscoop.In het instrument passeert het signaal versterkings- en verwerkingscircuits die het voorbereiden op weergave.De golfvorm wordt vervolgens in realtime over het scherm getekend, om het signaalgedrag continu te volgen terwijl het circuit in werking is.

In traditionele analoge oscilloscopen werd de golfvorm weergegeven met behulp van een kathodestraalbuis (CRT).Het binnenkomende signaal controleerde de beweging van een elektronenbundel, die over het scherm vloog en de golfvorm direct volgde.Moderne digitale oscilloscopen werken anders.Ze nemen snel duizenden of zelfs miljoenen keren per seconde monsters van het binnenkomende signaal, zetten die monsters om in digitale gegevens en verwerken de informatie met behulp van snelle elektronica.Deze digitale methode verbetert de meetnauwkeurigheid, golfvormopslag, signaalvergelijking en langetermijnanalyse.Signalen kunnen worden gepauzeerd, golfvormsecties kunnen worden ingezoomd, vastgelegde gebeurtenissen kunnen worden opgeslagen en meetgegevens kunnen worden overgedragen naar computers voor verdere analyse.

Analoge, digitale en gespecialiseerde oscilloscopen

Oscilloscopen zijn ontworpen voor verschillende testomgevingen en signaalomstandigheden.Analoge oscilloscopen worden gewaardeerd vanwege hun continue realtime golfvormweergave en eenvoudige bediening.Digitale oscilloscopen komen nu vaker voor omdat ze een hogere nauwkeurigheid, automatische metingen, golfvormopslag en geavanceerde analysefuncties bieden.

Sommige instrumenten zijn geoptimaliseerd voor gespecialiseerde taken.Geheugenoscilloscopen slaan vastgelegde golfvormen op voor latere beoordeling, wat handig is bij het analyseren van onregelmatige of kortdurende gebeurtenissen.Bemonsteringsoscilloscopen zijn ontworpen voor extreem hoogfrequente signalen waarvoor zeer snelle acquisitietechnieken nodig zijn.Multi-trace-oscilloscopen kunnen verschillende signalen tegelijkertijd weergeven om de timingrelaties tussen verschillende delen van een circuit te vergelijken.Er zijn ook gespecialiseerde modellen voor gemengde doeleinden gebouwd voor embedded systemen, communicatieapparatuur, autodiagnostiek en testen van vermogenselektronica.

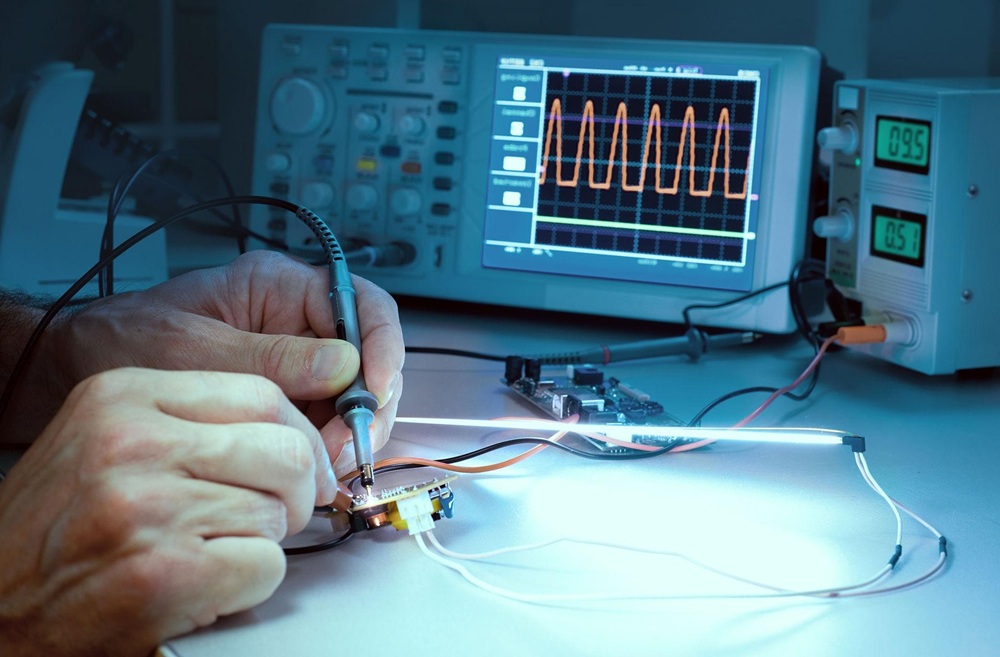

Algemene oscilloscooptoepassingen en voordelen

Oscilloscopen worden veel gebruikt in de elektronica, telecommunicatie, autosystemen, industriële besturingsapparatuur, ingebedde ontwikkeling, vermogenselektronica en onderwijslaboratoria.Tijdens het testen van circuits verbinden technici vaak sondes één voor één met verschillende punten in een systeem, waarbij ze observeren hoe de golfvorm verandert naarmate componenten samenwerken.Deze directe visuele feedback helpt defecte componenten, onstabiele voedingen, onjuiste timing of communicatiefouten veel sneller te identificeren dan alleen op numerieke metingen te vertrouwen.

Een groot voordeel van een oscilloscoop is het vermogen om zowel repetitieve signalen als snel veranderende gebeurtenissen vast te leggen.Het kan spanning, frequentie, stijgtijd, pulsbreedte, faserelaties en signaalvervorming met hoge precisie meten.Elke fysieke activiteit die kan worden omgezet in een elektrisch signaal kan ook worden gemonitord.Dit omvat geluid, trillingen, druk, temperatuur en verschillende sensoruitgangen.Door deze signalen als golfvormen weer te geven, onderzoekt de oscilloscoop het dynamische systeemgedrag in realtime en detecteert hij problemen die anders misschien verborgen zouden blijven.

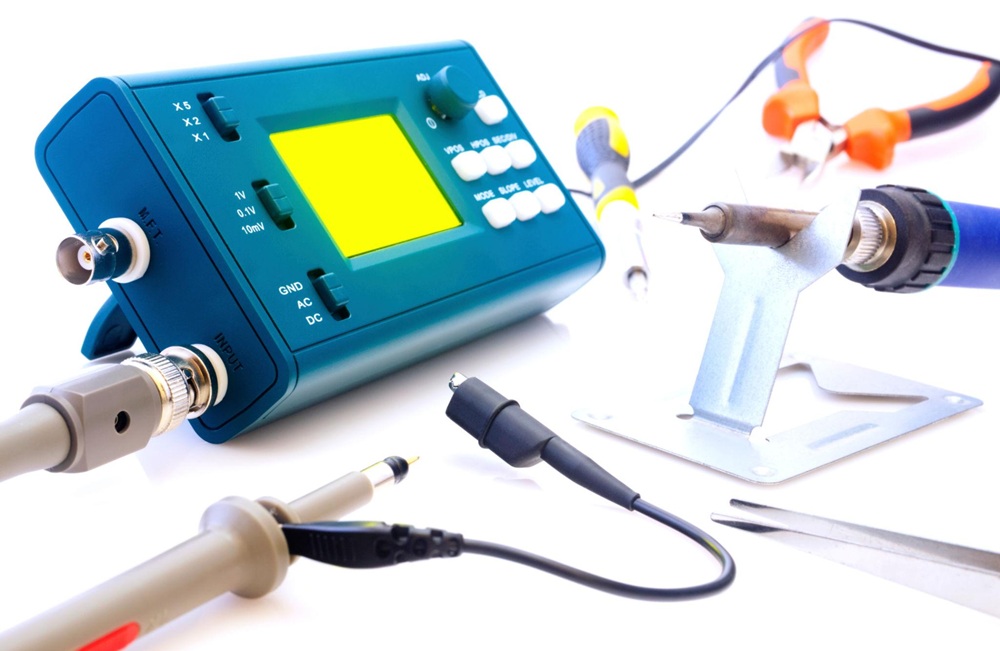

Hoe een oscilloscoop werkt bij echte metingen

Voordat signalen worden gemeten, worden meestal eerst de lay-out van de oscilloscoop en de bedieningssecties beoordeeld.Moderne oscilloscopen groeperen de bedieningselementen op functie om de golfvorm tijdens het testen sneller aan te passen.Signaalschaling, triggering, meetinstrumenten en opslagfuncties worden herhaaldelijk aangepast totdat de golfvorm stabiel, helder en klaar voor analyse wordt.

Een typisch meetproces begint met het aansluiten van de sonde, het selecteren van het ingangskanaal, het aanpassen van de spanningsschaal en het instellen van de tijdbasis.Zodra de golfvorm op het scherm verschijnt, worden de triggerinstellingen verfijnd om te voorkomen dat het signaal over het scherm zweeft of springt.Na stabilisatie kunnen metingen zoals spanning, frequentie, pulsbreedte, stijgtijd en timingrelaties nauwkeuriger worden onderzocht.

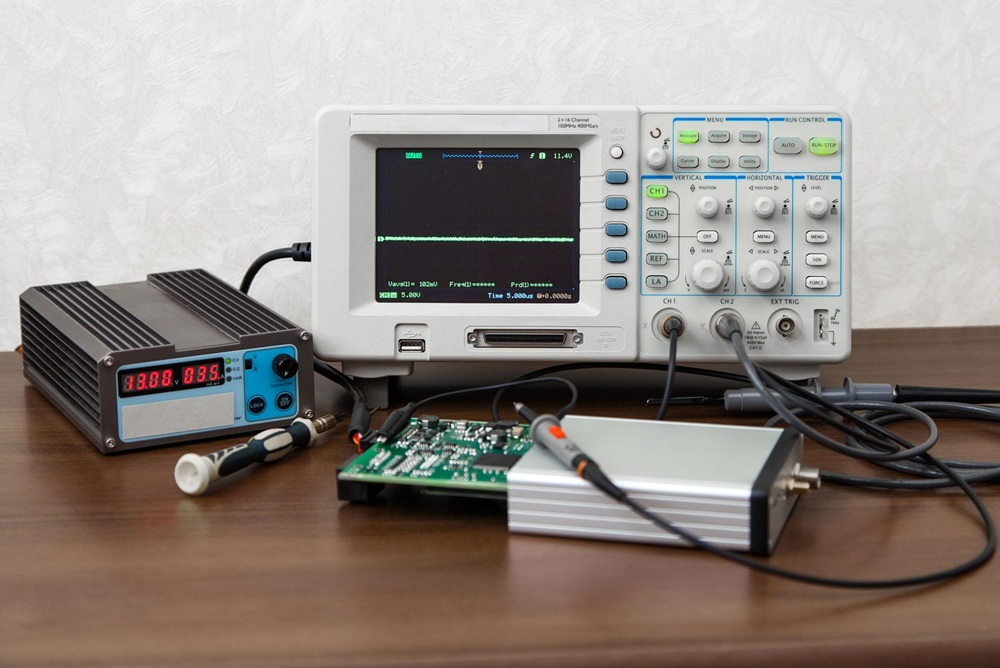

Signaalinvoer, sondes en basisbediening

De werking van een oscilloscoop begint meestal met de signaalverbinding zelf.De punt van de sonde is verbonden met het testpunt, terwijl de aardingsclip is bevestigd aan de aardreferentie van het circuit.Een slechte aardverbinding kan ruis, golfvorminstabiliteit of vervormde metingen veroorzaken, dus de aarding wordt normaal gesproken zorgvuldig gecontroleerd voordat een gedetailleerde analyse begint.

Het voorste gedeelte van de oscilloscoop bevat de bedieningselementen die het meest worden gebruikt tijdens het testen.Het weergavescherm toont de golfvorm in realtime, terwijl de omliggende knoppen, knoppen en menutoetsen snelle aanpassingen tijdens de meting mogelijk maken.Analoge ingangsconnectoren, sondecompensatieterminals, USB-poorten, automatische instellingsknoppen en Run/Stop-knoppen zijn gewoonlijk rond het display gegroepeerd voor snellere toegang tijdens het oplossen van problemen.

Moderne oscilloscopen bevatten ook communicatie- en externe verbindingsinterfaces die de functionaliteit uitbreiden tot buiten de standaardweergave van golfvormen.Veel modellen bieden LAN-poorten, USB-apparaatinterfaces, triggeruitgangen en Pass/Fail-uitgangsterminals voor automatisering en afstandsbediening.Tijdens het testen kunnen golfvormscreenshots, CSV-meetbestanden en vastgelegde signaalgegevens rechtstreeks naar een computer worden overgebracht voor documentatie of diepere analyse.In geautomatiseerde omgevingen worden triggeruitgangen vaak gesynchroniseerd met andere instrumenten, zodat meerdere apparaten tijdens metingen samen kunnen werken.

Horizontale, verticale en triggeraanpassingen

Horizontale, verticale en triggerbedieningen werken continu samen tijdens het instellen van de golfvorm.Deze secties worden zelden afzonderlijk aangepast, omdat de signaalstabiliteit en de helderheid van het scherm afhangen van het samen balanceren van alle drie.

Verticale bedieningselementen passen de golfvormamplitude en schermpositie aan.Nadat de sonde is aangesloten, wordt aan de spanningsschaalknop gedraaid totdat de golfvorm een ​​duidelijk gedeelte van het scherm in beslag neemt zonder buiten de schermgrenzen te komen.Als de golfvorm te klein lijkt, wordt het spanningsbereik verkleind, zodat kleinere signaaldetails gemakkelijker te inspecteren zijn.Als de golfvorm de schermhoogte overschrijdt, wordt het bereik vergroot om vervorming in de weergave te voorkomen.Positieregelaars verplaatsen de golfvorm naar boven of naar beneden, wat vooral handig is bij het gelijktijdig vergelijken van meerdere signalen.

Horizontale bedieningselementen beheren de timing van de golfvormen over het scherm.Door de tijdbasis aan te passen, verandert de hoeveelheid tijd die door elke schermindeling wordt weergegeven.Snelle digitale signalen vereisen vaak kortere tijdschalen om smalle pulsen en overgangsranden duidelijker zichtbaar te maken, terwijl langzamere signalen langere tijdschalen nodig hebben om geleidelijke golfvormbewegingen over langere perioden waar te nemen.Horizontale positieregelaars verschuiven de golfvorm naar links of rechts, zodat belangrijke gebeurtenissen kunnen worden uitgelijnd met het schermraster voor een nauwkeurigere timinganalyse.Sommige oscilloscopen bevatten ook rol- of scrollmodi voor langdurige monitoring.

Triggerbedieningen stabiliseren de weergave van de golfvorm door te definiëren wanneer het vastleggen van de golfvorm begint.Zonder de juiste triggering kan het signaal voortdurend over het scherm drijven, waardoor gedetailleerde observatie moeilijk wordt.Auto, Normaal of Single-shot wordt geselecteerd om het triggerniveau aan te passen aan een specifiek spanningspunt binnen het signaalbereik.Elke keer dat de golfvorm dat punt overschrijdt, begint de acquisitie vanaf dezelfde locatie, waardoor de golfvorm stabiel blijft op het scherm.Rising-edge triggering wordt vaak gebruikt voor repetitieve signalen, terwijl single-shot triggering de voorkeur heeft bij het vastleggen van storingen, ontbrekende pulsen of plotselinge spanningspieken die slechts één keer voorkomen.

Golfvormen meten en analyseren

Nadat de golfvorm stabiel is geworden, worden de weergave-instellingen aangepast voor metingen en analyse.De Auto Setup-functie wordt vaak als eerste gebruikt omdat deze automatisch de spanningsschaling, tijdbasisinstellingen en triggerconfiguratie aanpast om snel een bruikbare golfvorm te produceren.Dit biedt een startpunt dat later handmatig kan worden verfijnd voor een nauwkeurigere analyse.

Tijdens het oplossen van problemen wordt regelmatig tussen de Run- en Stop-modi gewisseld terwijl het signaalgedrag wordt gecontroleerd.Door de golfvorm te pauzeren, kunt u nauwkeuriger de timingrelaties, doorschieten, rinkelen, pulsvervorming en ruis controleren die mogelijk moeilijk waar te nemen is tijdens continue weergave-updates.

Moderne digitale oscilloscopen kunnen automatisch parameters zoals piekspanning, frequentie, pulsbreedte, stijgtijd en timingintervallen meten.Veel modellen geven deze waarden rechtstreeks op het scherm weer, terwijl de golfvormverwerving in realtime doorgaat.Sommige oscilloscopen bevatten ook wiskundige functies voor golfvormen, opslag van referentiegolfvormen, zoomregelaars en signaalvergelijkingstools voor gedetailleerde signaalanalyse tijdens foutopsporing en foutcontrole.Tijdens het testen van signalen op hoge snelheid wordt vaak ingezoomd op kleine golfvormsecties om randovergangen, ringing, overshoot en transiënte ruis nauwkeuriger te inspecteren.

Functies voor opslag, oproepen en gegevensoverdracht

Moderne digitale oscilloscopen kunnen golfvormen, schermafbeeldingen, instrumentinstellingen en CSV-meetbestanden opslaan met behulp van intern geheugen of externe USB-opslagapparaten.Tijdens het testen worden golfvormgegevens vaak opgeslagen voordat probes worden gewisseld, triggerinstellingen worden aangepast of circuits opnieuw worden aangesloten.Hierdoor kunnen eerdere metingen later worden beoordeeld zonder het hele installatieproces te herhalen.

Opgeslagen golfvormen kunnen tijdens het oplossen van problemen ook worden vergeleken met nieuw vastgelegde signalen om timingverschillen, spanningsvariaties of onstabiel bedrijfsgedrag efficiënter te identificeren.Veel oscilloscopen zijn voorzien van USB-hostpoorten op het voorpaneel voor snelle bestandsoverdracht.Nadat u een USB-stick hebt geplaatst, kunnen schermafbeeldingen en golfvormgegevens rechtstreeks via het weergavemenu worden opgeslagen en later op een computer worden geopend voor rapportage, documentatie of diepere signaalanalyse.

Hoe u de prestaties van een oscilloscoop kunt optimaliseren

Het verbeteren van de oscilloscoopprestaties gaat niet alleen over het gebruik van snellere hardware.In veel gevallen zijn de prestaties afhankelijk van hoe het instrument is geconfigureerd voordat het testen begint.Zorgvuldige aanpassing van de acquisitie-instellingen, golfvormverwerking, opslagmethoden en kalibratiegedrag kan de snelheid van het vastleggen van golfvormen aanzienlijk verbeteren, de wachttijd verkorten en stabiele metingen handhaven tijdens lange testsessies.

Een goed geoptimaliseerde installatie zorgt er ook voor dat de golfvorm soepeler werkt tijdens het oplossen van problemen.Signalen verschijnen sneller op het scherm, golfvormupdates reageren sneller en meetresultaten kunnen met minder onderbrekingen worden verzameld.In geautomatiseerde testomgevingen helpt een goede optimalisatie vertragingen tussen de oscilloscoop en externe systemen te verminderen, vooral wanneer grote hoeveelheden golfvormgegevens continu worden verwerkt.

Begin met een schone en stabiele installatie

Een gebruikelijke optimalisatiemethode is om uit te gaan van een bekende bedrijfstoestand.Voordat het testsignaal wordt aangesloten, wordt de oscilloscoop vaak teruggezet naar de standaardinstellingen of wordt eerst een opgeslagen configuratiebestand geladen.Dit voorkomt dat oudere instellingen nieuwe metingen verstoren en helpt bij het handhaven van consistente testomstandigheden bij herhaalde experimenten.

Nadat de setup is geladen, worden onnodige functies meestal één voor één uitgeschakeld.Ongebruikte invoerkanalen, automatische metingen, wiskundige bewerkingen van golfvormen, decoderingsfuncties en analysetools verbruiken allemaal verwerkingsbronnen, zelfs als ze niet actief nodig zijn.Als u deze functies uitschakelt, wordt de interne verwerkingsbelasting verminderd en kan de oscilloscoop sneller reageren tijdens de acquisitie.

Wanneer bijvoorbeeld slechts één signaal wordt gemeten, worden ongebruikte kanalen vaak uitgeschakeld in plaats van actief te blijven op de achtergrond.Dit vermindert de golfvormweergave-activiteit en verbetert de acquisitie-efficiëntie, vooral tijdens metingen op hoge snelheid.

Verminder verwerkings- en communicatievertragingen

Tijdens het verwerven van golfvormen verwerkt de oscilloscoop voortdurend binnenkomende gegevens, terwijl het scherm wordt vernieuwd en met externe systemen wordt gecommuniceerd.Als er te veel verwerkingstaken tegelijkertijd plaatsvinden, kunnen de snelheid van het vastleggen van golfvormen en de reactiesnelheid van het systeem geleidelijk afnemen.

Om de prestaties te verbeteren, laten sommige oscilloscopen toe dat het weergavesysteem gedeeltelijk of volledig wordt uitgeschakeld terwijl de golfvormverwerving intern doorgaat.In deze modus worden minder middelen besteed aan het vernieuwen van afbeeldingen, waardoor de oscilloscoop zich directer kan concentreren op triggerverwerking, signaalregistratie, golfvormopslag en interne analyse.Deze aanpak is vooral nuttig bij geautomatiseerde productietests waarbij operators de golfvorm niet continu hoeven te controleren.

Grote golfvormbestanden kunnen ook knelpunten bij de overdracht veroorzaken.Wanneer elke golfvorm onmiddellijk naar een externe computer wordt verzonden, stapelen zich communicatievertragingen op, waardoor de testefficiëntie afneemt.Veel oscilloscopen verwerken golfvormmetingen daarom eerst intern.In plaats van volledige golfvormdatasets over te dragen, berekent het instrument intern waarden zoals frequentie, stijgtijd, pulsbreedte en piekspanning, en draagt ​​vervolgens alleen de uiteindelijke meetresultaten over.Dit vermindert het communicatieverkeer aanzienlijk en verkort de overdrachtstijd.

Voor het herhaaldelijk vastleggen van golfvormen is de sequentie-acquisitiemodus vaak ingeschakeld.Meerdere golfvormsegmenten worden eerst in het interne geheugen opgeslagen en later in gegroepeerde batches overgedragen.Dit vermindert herhaalde communicatieonderbrekingen tussen opnames en verbetert de algehele acquisitiesnelheid.Sommige oscilloscopen ondersteunen ook directe opslag van golfvormen in het interne geheugen, solid-state drives of lokale harde schijven, zodat metingen kunnen worden voortgezet zonder te wachten op onmiddellijke externe overdrachten.

De communicatiesnelheid tussen de oscilloscoop en externe computers heeft ook invloed op de algehele prestaties.In geautomatiseerde systemen reizen golfvormopdrachten en gegevens voortdurend via USB- of netwerkverbindingen, wat merkbare vertragingen kan veroorzaken tijdens testen op hoge snelheid.Sommige geavanceerde oscilloscopen verminderen deze overhead door besturingssoftware rechtstreeks in het besturingssysteem van de oscilloscoop te laten draaien.Omdat golfvormverwerking en softwarebesturing binnen hetzelfde apparaat plaatsvinden, wordt de opdrachtreactie sneller en wordt de gegevensverwerking efficiënter.

De prestaties kunnen verder verbeteren als onnodige realtime berekeningen en inactieve analysefuncties worden geminimaliseerd.Het aantal actieve verwerkingstaken wordt vaak verminderd, zodat de oscilloscoop zich kan concentreren op snellere golfvormverwerving.Trendregistratiefuncties kunnen ook helpen de overdrachtsoverhead te verminderen door meetwaarden in de loop van de tijd intern op te slaan en later grotere gegroepeerde datasets over te dragen in plaats van elke individuele meting onmiddellijk te verzenden.

Verbeter de meetstabiliteit op lange termijn

Prestatieoptimalisatie omvat ook het handhaven van stabiele metingen tijdens lange bedrijfsperioden.Kalibratiegedrag heeft een direct effect op de nauwkeurigheid van de golfvorm en de testcontinuïteit.

Voordat het geautomatiseerd testen begint, worden de instellingen voor de verticale schaal, de bemonsteringsfrequentie en de acquisitie doorgaans vooraf geconfigureerd.Hierdoor kan de interne kalibratie worden voltooid voordat de continue metingen beginnen en worden onverwachte pauzes tijdens het gebruik verminderd.

Temperatuurveranderingen in de oscilloscoop kunnen ook automatische herkalibratiegebeurtenissen veroorzaken. In stabiele kamertemperatuuromgevingen wordt automatische temperatuurcompensatie soms uitgeschakeld om onnodige kalibratieonderbrekingen te verminderen.Deze aanpassing wordt normaal gesproken echter alleen uitgevoerd als de meetomstandigheden zorgvuldig worden gecontroleerd en de nauwkeurigheid van de golfvorm al is geverifieerd.

Voor langdurig testen dragen het handhaven van stabiele omgevingscondities, het minimaliseren van herhaalde instellingswijzigingen en het verminderen van onnodige golfvormverwerking bij aan betrouwbaardere oscilloscoopprestaties en vloeiendere signaalanalyse.

Hoe u snel de juiste oscilloscoop kiest

Het kiezen van een oscilloscoop wordt veel eenvoudiger als de signaalvereisten vanaf het begin duidelijk zijn.Verschillende circuits produceren verschillend golfvormgedrag, dus de oscilloscoop moet overeenkomen met de werkelijke testomstandigheden in plaats van alleen te vertrouwen op algemene specificaties.Tijdens de selectie worden bandbreedte, bemonsteringssnelheid, geheugendiepte, triggercapaciteit, probetype en analysefuncties meestal met elkaar vergeleken, omdat deze specificaties rechtstreeks van invloed zijn op de nauwkeurigheid van de golfvorm en de foutopsporingsefficiëntie.

Een praktisch selectieproces begint vaak met het identificeren van het signaaltype, het schatten van de hoogste signaalfrequentie en het beslissen of de meting betrekking heeft op langzame analoge signalen, snelle digitale randen, vermogenselektronica, communicatiebussen of systemen met gemengde signalen.Zodra deze voorwaarden duidelijk zijn, kunnen ongeschikte modellen snel worden geëlimineerd.

Begrijp het signaal voordat u de oscilloscoop kiest

De eerste stap is begrijpen wat voor soort signaal precies moet worden gemeten.Voordat de oscilloscoopspecificaties worden gecontroleerd, worden doorgaans eerst het circuitgedrag, de verwachte golfvormvorm, de signaalsnelheid en de gebruiksomgeving onderzocht.

Verschillende signaalkarakteristieken hebben een sterke invloed op de selectie van de oscilloscoop.Deze omvatten frequentiebereik, stijgtijd, pulsbreedte, golfvormherhaling, signaalstabiliteit en het aantal vereiste kanalen.Het debuggen van een laagfrequente voeding vereist bijvoorbeeld heel andere prestaties van de oscilloscoop dan het analyseren van een communicatiesignaal met hoge snelheid.

Als meerdere signalen tegelijkertijd moeten worden waargenomen, worden extra kanalen belangrijk.Tijdens digitale timinganalyse worden kloksignalen, datalijnen en triggergebeurtenissen vaak naast elkaar op hetzelfde scherm vergeleken.In deze situaties hebben het aantal kanalen en de golfvormsynchronisatie rechtstreeks invloed op de snelheid en efficiëntie van het oplossen van problemen.

Door eerst het signaal te begrijpen, wordt voorkomen dat er te veel wordt uitgegeven aan onnodige functies, terwijl apparatuur met te weinig vermogen wordt vermeden die geen belangrijke golfvormdetails kan vastleggen.

Bandbreedte, bemonsteringsfrequentie en geheugendiepte

Bandbreedte, bemonsteringsfrequentie en geheugendiepte werken samen tijdens echte oscilloscoopmetingen.Deze specificaties worden vaak afzonderlijk vermeld in de datasheets, maar worden meestal samen geëvalueerd, omdat de nauwkeurigheid van de golfvorm afhangt van hoe goed ze alle drie werken als een compleet systeem.

Bandbreedte bepaalt de hoogste frequentie die de oscilloscoop nauwkeurig kan meten.Normaal gesproken wordt dit gespecificeerd op het punt van -3 dB, waar de gemeten signaalamplitude daalt tot ongeveer 70,7% van het oorspronkelijke signaalniveau.Voor een betrouwbare golfvormreproductie wordt de bandbreedte van de oscilloscoop gewoonlijk minstens vijf keer hoger gekozen dan de hoogste frequentiecomponent van het signaal.Signalen die frequentiecomponenten tot 100 MHz bevatten, worden bijvoorbeeld vaak gemeten met behulp van oscilloscopen met een bandbreedte van ten minste 500 MHz om de golfvorm en randnauwkeurigheid te behouden.Wanneer de bandbreedte te laag is, worden de golfvormranden afgerond, verliezen pulsvormen details en kan hoogfrequente informatie volledig verdwijnen.Deze vervormingen kunnen echte signaalproblemen verbergen of ervoor zorgen dat gezonde golfvormen tijdens het debuggen foutief lijken.

De bemonsteringssnelheid bepaalt hoe vaak per seconde de oscilloscoop het analoge signaal omzet in digitale golfvormgegevens.Hogere bemonsteringsfrequenties registreren meer golfvormdetails en verminderen het risico op het missen van smalle pulsen of gebeurtenissen van korte duur.Bij de meeste praktische metingen wordt de bemonsteringssnelheid doorgaans minstens vijf keer hoger ingesteld dan de hoogste signaalfrequentie.Hogere overbemonsteringsverhoudingen hebben ook de voorkeur voor snelle randovergangen en complexe golfvormen.Voor het meten van een signaal van 200 MHz zijn bijvoorbeeld gewoonlijk bemonsteringssnelheden van meer dan 1 GS/s vereist voor stabiele golfvormreconstructie.Lage bemonsteringsfrequenties kunnen onderbemonsteringsproblemen veroorzaken waarbij golfvormen vervormd, onstabiel of volledig anders lijken dan het werkelijke circuitgedrag.Een hogere bemonsteringsdichtheid verbetert ook de zoomnauwkeurigheid omdat er meer golfvormpunten beschikbaar blijven tijdens gedetailleerde inspectie.

De geheugendiepte bepaalt hoeveel golfvormmonsters de oscilloscoop kan opslaan tijdens een enkele acquisitie.Dit wordt vooral belangrijk bij het vastleggen van lange golfvormperioden met behoud van een hoge bemonsteringsresolutie.De geheugendiepte is rechtstreeks afhankelijk van zowel de bemonsteringssnelheid als de hoeveelheid golfvormtijd die op het scherm wordt weergegeven.

De relatie is:

Opslagdiepte=Bemonsteringsfrequentie×Weergavetijd

Voor het vastleggen van een golfvorm met een snelheid van 1 GS/s gedurende 10 ms zijn bijvoorbeeld ongeveer 10 miljoen monsterpunten aan geheugendiepte nodig.Als het beschikbare geheugen te klein is, kan de oscilloscoop automatisch de bemonsteringssnelheid verlagen tijdens lange acquisities, waardoor de golfvormdetails worden verminderd en mogelijk kortetermijnstoringen of timingfouten worden verborgen.Diep geheugen is vooral waardevol bij het oplossen van intermitterende signaalproblemen die verborgen zijn in lange golfvormopnamen.De responsiviteit van de oscilloscoop wordt ook gecontroleerd wanneer diep geheugen is ingeschakeld, omdat sommige modellen merkbaar langzamer worden bij maximale geheugeninstellingen.

Weergavekwaliteit en triggerprestaties

Het reactievermogen van het display en de triggerprestaties zijn rechtstreeks van invloed op de foutopsporingssnelheid en efficiëntie in elektronische systemen.Zelfs als twee oscilloscopen op papier vergelijkbare specificaties hebben, kan de praktische bediening heel anders aanvoelen, afhankelijk van de weergavesnelheid van de golfvorm, de menurespons en het triggergedrag.

Een responsief display zorgt voor een soepelere aanpassing van de golfvorm tijdens het testen.Golfvormen moeten snel worden bijgewerkt wanneer de schaal-, zoom- of triggerinstellingen worden gewijzigd.Snelle golfvormvernieuwing helpt ook om intermitterende storingen te onthullen die af en toe optreden.Tijdens het testen worden de helderheid van de golfvorm, de vloeiendheid van het scherm, de menu-indeling en de leesbaarheid van het scherm vaak vergeleken, terwijl de meetinstellingen herhaaldelijk worden aangepast.Een helder en responsief display vermindert vermoeidheid tijdens lange foutopsporingssessies en verbetert de snelheid van de golfvormanalyse.

Triggerprestaties worden net zo belangrijk tijdens geavanceerde probleemoplossing.Basisrandtriggering werkt goed voor repetitieve signalen, maar moeilijkere foutopsporingstaken vereisen vaak geavanceerde triggerfuncties die glitches, smalle pulsen, abnormale pulsbreedtes, ontbrekende overgangen of timingschendingen kunnen isoleren.In plaats van alle golfvormactiviteit continu weer te geven, stelt de oscilloscoop alleen scherp op de geselecteerde triggerconditie.

Tijdens het oplossen van problemen wordt vaak veel tijd besteed aan het aanpassen van de triggervoorwaarden, omdat kleine triggerveranderingen kunnen bepalen of zeldzame golfvormgebeurtenissen snel verschijnen of gedurende lange perioden verborgen blijven.Voor intermitterende fouten is single-shot triggering vooral handig omdat de oscilloscoop de abnormale gebeurtenis één keer vastlegt en de golfvorm bevriest voor gedetailleerde inspectie.Sterke triggerprestaties verbeteren de foutopsporingsefficiëntie in snelle digitale systemen en communicatiecircuits aanzienlijk.

Veel voorkomende oscilloscoopfouten en meetproblemen

Zelfs als een oscilloscoop voldoende bandbreedte en geavanceerde meetfuncties heeft, kunnen er nog steeds onnauwkeurige resultaten verschijnen als de meetopstelling onjuist is.Veel golfvormproblemen worden niet veroorzaakt door het circuit zelf, maar door triggerconfiguratiefouten, onjuiste sondeverbindingen, aardingsproblemen of onjuiste oscilloscoopinstellingen.Tijdens het oplossen van problemen kunnen deze fouten misleidende golfvormen creëren waardoor een gezond circuit defect lijkt of feitelijke signaalproblemen verborgen blijven.

In echte testomgevingen wordt vaak veel tijd besteed aan het controleren of abnormaal golfvormgedrag wordt veroorzaakt door het circuit of door de meetopstelling zelf. Het begrijpen van de meest voorkomende oscilloscoopfouten helpt de meetnauwkeurigheid te verbeteren, versnelt het opsporen van fouten en voorkomt onnodige vervanging van componenten of onjuiste circuitaanpassingen.

Slechte triggerinstellingen en onstabiele golfvormen

Een van de meest voorkomende oscilloscoopproblemen is een onstabiele of continu bewegende golfvorm.In veel gevallen gebeurt dit omdat het triggersysteem niet correct is geconfigureerd.Zonder de juiste triggering begint de oscilloscoop herhaaldelijk met het verwerven van golfvormen op willekeurige punten binnen de signaalcyclus, waardoor de golfvorm over het scherm beweegt.

Triggerinstabiliteit wordt vooral merkbaar bij het meten van snelle digitale signalen, pulstreinen of luidruchtige schakelgolfvormen.Als het triggerniveau te hoog of te laag is ingesteld, kan het zijn dat de oscilloscoop niet consistent op de juiste signaalovergang kan vergrendelen.

Dit probleem wordt vaak gecorrigeerd door het triggerniveau langzaam aan te passen terwijl de golfvormstabiliteit in realtime wordt bewaakt.Het selecteren van de juiste triggermodus verbetert ook de consistentie van de golfvorm.Edge-triggering werkt goed voor repetitieve signalen, terwijl single-shot-triggering vaak wordt gebruikt om onregelmatige storingen, spanningspieken of ontbrekende pulsen op te vangen die slechts één keer voorkomen.

Ruis kan ook de nauwkeurigheid van de trigger beïnvloeden.In luidruchtige elektrische omgevingen worden triggerfilters of signaalkoppelingsaanpassingen gebruikt om valse triggers te verminderen.

Onjuiste sondecompensatie

Problemen met sondecompensatie kunnen de vorm van de golfvorm aanzienlijk vervormen, vooral bij het meten van snelle digitale randen of hoogfrequente signalen.Zelfs als de oscilloscoop zelf correct werkt, kan een niet-gecompenseerde sonde doorschieten, afgeronde randen, rinkelen of onjuist pulsgedrag op het scherm veroorzaken.

Passieve sondes vereisen normaal gesproken een aanpassing van de compensatie vóór gebruik.Dit proces stemt de kenmerken van de sonde af op de ingangstrap van de oscilloscoop, zodat het signaal accuraat blijft over verschillende frequenties.

Tijdens het instellen wordt de sonde aangesloten op de kalibratie-uitgang van de oscilloscoop om een ​​referentieblokgolf te observeren.Afgeronde golfvormranden duiden op ondercompensatie, terwijl scherpe overschrijding nabij de randen op overcompensatie duidt.De sondecompensatiecondensator wordt vervolgens aangepast totdat de blokgolf vlak en stabiel wordt.

Sondecompensatie is vooral belangrijk tijdens metingen met hoge snelheid, omdat kleine golfvormvervormingen kunnen leiden tot onjuiste timinganalyse of onjuiste signaalinterpretatie.

Bandbreedte en bemonsteringsbeperkingen

De beperkingen van de oscilloscoop zelf kunnen ook misleidende meetresultaten opleveren.Wanneer de bandbreedte te laag is, worden de randen van de snelle golfvorm afgerond en kunnen hoogfrequente signaaldetails verdwijnen.Hierdoor kunnen schakelcircuits, communicatiesignalen of klokgolfvormen langzamer of schoner lijken dan ze in werkelijkheid zijn.

Lage bemonsteringsfrequenties creëren een ander probleem.Als de oscilloscoop het signaal niet snel genoeg bemonstert, wordt de golfvormreconstructie onnauwkeurig.Smalle pulsen kunnen volledig verdwijnen en de weergegeven golfvorm geeft mogelijk niet langer het werkelijke circuitgedrag weer.

Deze problemen worden ernstiger tijdens snelle digitale analyse, RF-metingen en testen van vermogenselektronica, waarbij snelle overgangen belangrijke signaalinformatie bevatten.

Deze problemen worden doorgaans vermeden door een oscilloscoop te gebruiken met een bandbreedte en bemonsteringsfrequenties die veel hoger zijn dan de signaalfrequentie.Een hogere bemonsteringsdichtheid verbetert ook de zoomnauwkeurigheid omdat er meer golfvormgegevens beschikbaar blijven tijdens gedetailleerde inspectie.

Geheugendiepte kan ook de golfvormkwaliteit beïnvloeden.Als de oscilloscoop automatisch de bemonsteringssnelheid verlaagt om langere opnametijden te ondersteunen, kunnen kleine storingen of fouten van korte duur verborgen raken in de acquisitie.

Problemen met ruis, aarding en signaalvervorming

Aardingsproblemen zijn een andere belangrijke bron van onnauwkeurig golfvormgedrag.Een slechte aardverbinding kan tijdens de meting extra ruis, onstabiele triggering, rinkelen of vervormde signaalranden veroorzaken.

Lange aardedraden van sondes fungeren vaak als kleine antennes die omringende elektrische interferentie oppikken.Bij schakelende voedingen of hoogfrequente circuits kan deze ongewenste ruis direct op de golfvormweergave verschijnen en de signaalanalyse bemoeilijken.

Geluidsproblemen worden vaak verminderd door de aardverbinding van de sonde te verkorten en de meetlus klein te houden.Een goede aarding verbetert ook de triggerstabiliteit en vermindert de golfvormvervorming tijdens snelle randmetingen.

Signaalvervorming kan ook optreden wanneer de sonde zelf het circuit overmatig belast.Elke sonde voegt weerstand, capaciteit en inductie toe aan het meetpunt.In gevoelige circuits of circuits met hoge snelheid kan overmatige belasting van de sonde het daadwerkelijke signaalgedrag veranderen terwijl de meting plaatsvindt.

Actieve sondes, differentiële sondes en sondes met lage capaciteit worden in deze situaties vaak gebruikt omdat ze de circuitbelasting verminderen en de meetnauwkeurigheid verbeteren.

Omgevingsinterferentie kan ook de golfvormkwaliteit beïnvloeden.Nabijgelegen motoren, schakelvoorzieningen, draadloze apparaten of slecht afgeschermde kabels kunnen ongewenste elektrische ruis in het meetsysteem introduceren.Tijdens het oplossen van problemen worden verdachte golfvormen vaak opnieuw gecontroleerd door de positie van de sonde te veranderen, de aarding te verbeteren of nabijgelegen geluidsbronnen tijdelijk te isoleren.

Oscilloscoop versus andere elektronische testinstrumenten

Verschillende elektronische testinstrumenten zijn ontworpen voor verschillende meettaken.Hoewel sommige functies elkaar kunnen overlappen, lossen oscilloscopen, multimeters en logische analysatoren heel verschillende debugging- en analyseproblemen op.Als u deze verschillen begrijpt, kunt u het juiste instrument voor de meetomgeving selecteren in plaats van te vertrouwen op één instrument voor elke situatie.

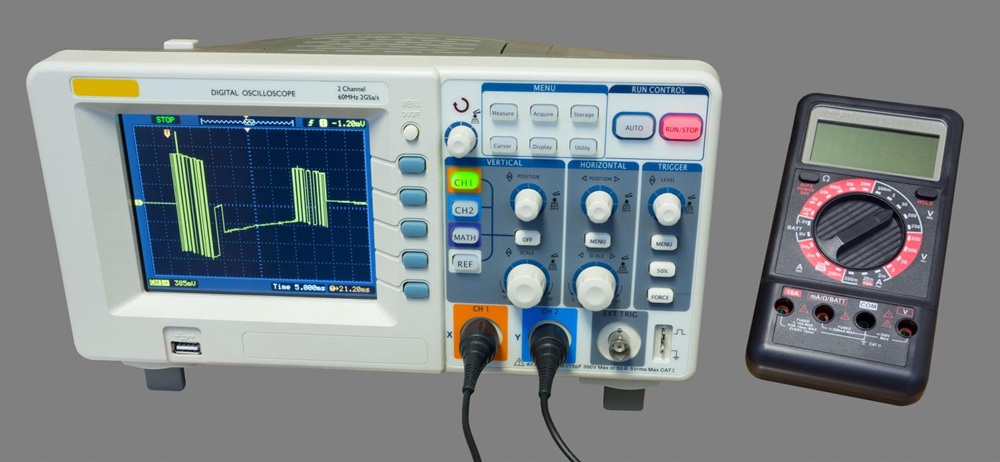

Oscilloscoop versus multimeter

Een multimeter meet voornamelijk stabiele elektrische waarden zoals spanning, stroom, weerstand, continuïteit en soms frequentie of capaciteit.Het wordt vaak gebruikt voor elementaire elektrische probleemoplossing, stroomverificatie en het testen van componenten.

Een oscilloscoop meet de spanning in de loop van de tijd en geeft de golfvorm direct op het scherm weer.In plaats van slechts één numerieke waarde weer te geven, wordt zichtbaar hoe het signaal tijdens bedrijf voortdurend verandert.Dit maakt observatie mogelijk van de vorm van de golfvorm, het timinggedrag, ruis, beltonen, glitches, overshoot, pulsbreedte en signaalovergangen die een multimeter niet kan weergeven.

Een multimeter kan bijvoorbeeld bevestigen dat een stroomrail 5 V correct meet, terwijl een oscilloscoop kan onthullen of er op diezelfde lijn snelle spanningspieken, rimpelruis of onstabiele schakelgebeurtenissen plaatsvinden.Tijdens snelle digitale foutopsporing, communicatieanalyse of tijdelijke probleemoplossing wordt de zichtbaarheid van golfvormen uiterst belangrijk.

In veel reparatie- en ontwikkelingsomgevingen worden multimeters en oscilloscopen samen gebruikt, omdat elk instrument verschillende soorten elektrische informatie levert.

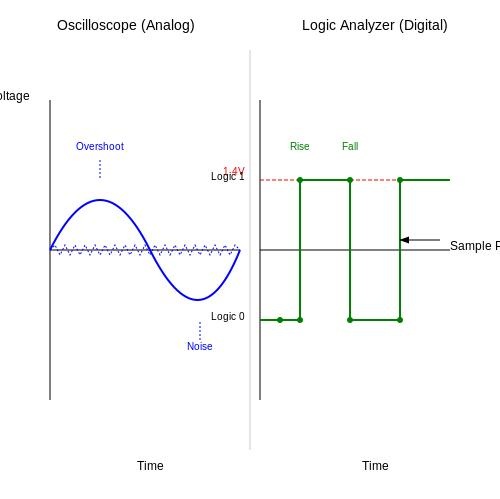

Oscilloscoop versus logische analysator

Oscilloscopen en logische analysatoren worden beide gebruikt voor signaalanalyse, maar richten zich op verschillende soorten metingen.

Een oscilloscoop legt het analoge golfvormgedrag vast met gedetailleerde spannings- en timinginformatie.Het is nuttig voor het onderzoeken van signaalintegriteitsproblemen zoals rinkelen, overshoot, langzame randovergangen, ruiskoppeling en analoge golfvormvervorming.Oscilloscopen helpen ook bij het verifiëren van spanningsniveaus, stijgtijden, pulskwaliteit en timingrelaties in gemengde analoge en digitale systemen.

Een logische analysator richt zich voornamelijk op digitale logische toestanden en meerkanaals timingrelaties.In plaats van gedetailleerde analoge golfvormvormen weer te geven, interpreteert het signalen als logische hoge en lage tonen over vele kanalen tegelijk.Dit wordt vooral handig bij het debuggen van communicatiebussen, digitale timingsequenties, adreslijnen, besturingssignalen en processoractiviteit.

Een oscilloscoop kan bijvoorbeeld onthullen dat een klokflank rinkelende of onstabiele overgangen bevat, terwijl een logische analysator kan laten zien hoe datzelfde kloksignaal de communicatietiming over meerdere digitale kanalen beïnvloedt.

Moderne foutopsporingsomgevingen combineren vaak beide instrumenten, omdat de kwaliteit van de analoge golfvorm en het digitale timinggedrag elkaar vaak beïnvloeden tijdens het oplossen van problemen op systeemniveau.

Moderne oscilloscooptrends en geavanceerde functies

Moderne oscilloscopen blijven zich verder ontwikkelen dan de standaard golfvormweergave- en meetfuncties.Veel modellen bevatten nu ingebouwde protocoldecodering voor interfaces zoals I2C, SPI, UART, CAN, USB en Ethernet, waardoor communicatiegegevens direct naast golfvormactiviteit kunnen worden geanalyseerd.

Oscilloscopen met gemengd signaal combineren analoge golfvormanalyse met digitale logische kanaalmonitoring, waardoor het eenvoudiger wordt om ingebedde systemen en communicatiehardware binnen één instrument te debuggen.USB-oscilloscopen komen ook steeds vaker voor in draagbare omgevingen en omgevingen met beperkte ruimte, omdat ze golfvormverwerving via externe computers mogelijk maken in plaats van grote zelfstandige hardwaresystemen.

Golfvormanalyse op afstand en netwerkgebaseerde controle worden steeds belangrijker in geautomatiseerde laboratoria en industriële testsystemen.Veel oscilloscopen ondersteunen nu monitoring op afstand, cloudconnectiviteit, geautomatiseerde rapportage en softwaregestuurde testworkflows die de meetefficiëntie en het gegevensbeheer op de lange termijn verbeteren.

Deze functies blijven de rol van de oscilloscoop uitbreiden van een zelfstandige golfvormviewer naar een meer geïntegreerd platform voor foutopsporing en geautomatiseerde analyse.

Conclusie

Oscilloscopen blijven essentiële instrumenten voor het observeren, meten en oplossen van elektrische signalen in moderne elektronische systemen.Hun vermogen om spanningsveranderingen in realtime weer te geven om golfvormgedrag, timingrelaties, ruis, glitches, pulskwaliteit en signaalstabiliteit veel effectiever te analyseren dan alleen numerieke metingen.Nauwkeurige oscilloscoopmetingen zijn niet alleen afhankelijk van hardwarespecificaties zoals bandbreedte, bemonsteringssnelheid, geheugendiepte en triggerprestaties, maar ook van de juiste behandeling van de sonde, aarding, triggerconfiguratie en golfvormoptimalisatiepraktijken.Terwijl moderne systemen steeds sneller en complexer worden, combineren oscilloscopen nu golfvormanalyse met geautomatiseerde metingen, protocoldecodering, foutopsporing met gemengde signalen, connectiviteit op afstand en geavanceerde functies voor gegevensanalyse.Deze mogelijkheden blijven de rol van de oscilloscoop uitbreiden van een eenvoudige golfvormviewer naar een cruciaal platform voor realtime signaalanalyse, systeemvalidatie en geavanceerde elektronische probleemoplossing.
