Schmitt Trigger uitgelegd, werkingsprincipe, circuittypen en toepassingen

Een Schmitt-trigger is een comparatorcircuit dat positieve feedback en hysteresis gebruikt om een stabiele schakeling tussen HOGE en LAGE uitgangsstatussen te creëren.Het ontwerp met dubbele drempel helpt valse triggering te voorkomen die wordt veroorzaakt door ruis, langzame signaalveranderingen of kleine spanningsschommelingen.In dit artikel wordt uitgelegd hoe Schmitt-triggers werken, hoe ze kunnen worden geïmplementeerd met behulp van tunneldiodes, comparators, transistors en IC's, en hoe ze worden gebruikt bij het vormgeven van golfvormen, ruisfiltering, pulsverfijning, timingcircuits en signaalconditionering.

Catalogus

Inleiding tot Schmitt Trigger

De Schmitt-trigger onderscheidt zich als een uniek comparatorcircuit dat wordt gekenmerkt door zijn mechanisme met dubbele drempel, bereikt door positieve feedback.Deze functie, ook wel hysteresis genoemd, levert aanzienlijke voordelen op op het gebied van signaalstabiliteit en precisie.In tegenstelling tot conventionele comparatorcircuits, die onvoorspelbare reacties op kleine fluctuaties in de ingangsspanning kunnen veroorzaken, gebruikt de Schmitt-trigger twee verschillende drempels: één positief en één negatief.Wanneer de ingangsspanning de positieve drempel overschrijdt, gaat het circuit over naar een hoge toestand.Omgekeerd veroorzaakt het onderschrijden van de negatieve drempel een verschuiving naar een lage toestand.Tussen deze drempels blijft de uitvoer stabiel, waardoor het circuit een geheugenachtige eigenschap krijgt die de operationele betrouwbaarheid vergroot.

Deze bistabiele multivibrator vervult hoofdfuncties bij analoog-naar-digitaal signaalconversie, ruisfiltratie en golfvormvorming.Door onstabiele analoge signalen om te zetten in schone digitale uitgangen, helpt de Schmitt-trigger de verstoringen veroorzaakt door fluctuerende spanningen te verminderen, vooral in luidruchtige elektrische omgevingen.Toepassingen voor het circuit variëren breed, van fundamentele logische systemen tot ingewikkelde feedbacklussen in multivibrators, wat het aanpassingsvermogen en de onmisbare rol ervan in diverse aspecten van elektronisch ontwerp aantoont.

De rol van positieve feedback

De Schmitt-trigger dankt zijn betrouwbare prestaties aan het positieve feedbackmechanisme dat in het ontwerp is geïntegreerd.Positieve feedback vergroot het verschil tussen de ingangsspanning en drempelniveaus, waardoor het circuit duidelijke schakelbeslissingen neemt, zelfs onder uitdagende omstandigheden.In plaats van te vertrouwen op absolute ingangsspanningswaarden, versterkt deze dynamiek het vermogen van het circuit om ingangsruis en voorbijgaande fluctuaties te weerstaan.

In omgevingen die onderhevig zijn aan fluctuerende spanningen, zoals die veroorzaakt door inconsistente stroombronnen of elektromagnetische interferentie, blijft de Schmitt-trigger robuust in het handhaven van consistente outputs.Het mechanisme elimineert fouten veroorzaakt door korte geluidspieken, waardoor een stabiele en betrouwbare werking in praktische toepassingen wordt ondersteund.

Hysteresis: stabiliseren door dubbele drempels

De kern van de Schmitt-trigger ligt het concept van hysteresis, dat zorgt voor nauwkeurig schakelen doordat de ingangsspanning verschillende drempels moet overschrijden.Dit ontwerp met dubbele drempel minimaliseert de onzekerheid en creëert een duidelijke afbakening tussen signaaltoestanden.Hysterese zorgt ervoor dat het circuit voorrang kan geven aan stabiele prestaties boven reactiviteit op kleine fluctuaties.

Een praktisch voorbeeld is te vinden in industriële sensoren die parameters zoals temperatuur of druk bewaken.Door gebruik te maken van hysteresis kan de sensor zinvolle gegevens onderscheiden van transiënte fluctuaties die door elektrische interferentie worden geïntroduceerd, waardoor nauwkeurige digitale output voor latere analyse wordt gegarandeerd.Het ontwerp van de Schmitt-trigger weerspiegelt een toewijding aan betrouwbaarheid en precisie, die aansluit bij de technische behoeften.

Evenwicht tussen gevoeligheid en stabiliteit

Het ontwerpen van een Schmitt-trigger vereist een zorgvuldige afweging van de drempels om een ​​goed evenwicht tussen gevoeligheid en stabiliteit te garanderen.Dankzij dit evenwicht kan het bedrijf aan uiteenlopende operationele behoeften voldoen zonder dat dit ten koste gaat van de prestaties.

• Strakke drempels kunnen kleine signaalvariaties detecteren, maar kunnen leiden tot gevoeligheid voor ruis, waardoor het vermogen van het circuit om tijdelijke verstoringen te filteren wordt verminderd.

• Aan de andere kant kunnen te soepele drempels de signaalverwerking vertragen of tot onnauwkeurigheden leiden.

In audio-squelch-circuits filtert een optimaal afgestemde Schmitt-trigger bijvoorbeeld ruis van laag niveau weg, terwijl de integriteit van de gewenste audiosignalen behouden blijft.Deze ontwerpkeuzes laten de afwegingen zien die betrokken zijn bij het afstemmen van circuitgedrag op specifieke toepassingsbehoeften.

De Schmitt-trigger combineert theoretisch circuitontwerp met praktische functionaliteit door gebruik te maken van hysteresis, positieve feedback en op drempels gebaseerde schakeling om de signaalstabiliteit en ruisonderdrukking te verbeteren.Dankzij dit ontwerp kunnen circuits betrouwbaar werken, zelfs in omgevingen die worden beïnvloed door spanningsschommelingen en elektrische interferentie die anders de prestaties zouden kunnen verstoren.

Schmitt-triggers worden gebruikt in systemen die schone en stabiele signaalovergangen vereisen voor een betrouwbare werking in analoge en digitale elektronica.Hun flexibele gebruik ondersteunt toepassingen variërend van basisleercircuits tot geavanceerde elektronische en industriële systemen.

Begrijpen hoe Schmitt-triggers werken, biedt waardevol inzicht in signaalverwerking en toont het belang aan van het ontwerpen van circuits die stabiliteit, nauwkeurigheid en betrouwbaarheid behouden onder onvoorspelbare bedrijfsomstandigheden.

Technieken voor het implementeren van Schmitt-triggers

Op tunneldiode gebaseerde implementatie

De implementatie van Schmitt-triggers met behulp van een tunneldiode is gebaseerd op de duidelijke "N"-vormige volt-ampère-curve van de component, die scherpe overgangen bij schakeltoepassingen mogelijk maakt.Deze curve zorgt ervoor dat het circuit snel van status kan veranderen terwijl het ingangssignaal oscilleert boven gespecificeerde spanningsdrempels, wat leidt tot scherpe output-flips.Deze aanpak schiet echter vaak tekort als het gaat om het bereiken van hoge precisie en operationele efficiëntie, waardoor deze meer geschikt is voor systemen die eenvoud belangrijker vinden dan hoge prestaties.

Om deze beperkingen te overwinnen, maakt een alternatief ontwerp gebruik van de basisprincipes van tunneldiodes, terwijl er op transistors gebaseerde circuits in zijn verwerkt.In deze configuraties worden transistors gecombineerd met positieve feedbacklussen om hogere schakelsnelheden en een strakkere controle over hysterese-effecten mogelijk te maken.Transistors worden in praktische toepassingen vaak verkozen boven tunneldiodes vanwege hun grotere beschikbaarheid, aanpasbare ontwerpopties en het vermogen om een ​​grotere verscheidenheid aan scenario's aan te kunnen.

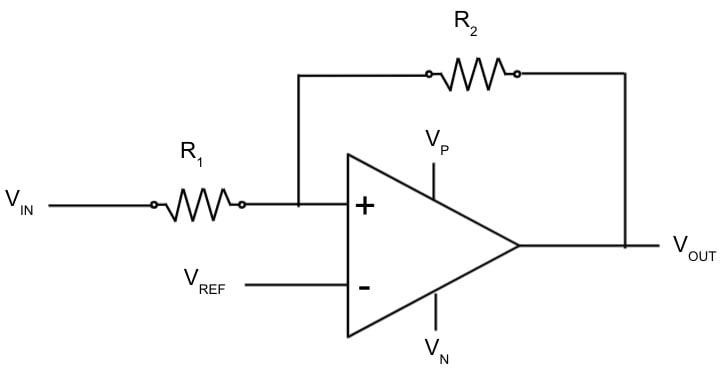

Op vergelijkingen gebaseerd ontwerp voor verbeterde veelzijdigheid

Op vergelijkingen gebaseerde Schmitt-triggers bieden een zeer aanpasbare en nauwkeurige oplossing, waarbij ze vertrouwen op positieve feedbacklussen om hysteresis tot stand te brengen.Deze circuits schakelen tussen hoge (+Vs) en lage (−Vs) uitgangsniveaus op basis van het differentiële gedrag van de ingangssignalen.Twee kritische feedbackweerstanden, R1 en R2, definiëren het hysteresisspanningsbereik, waardoor de uitgang stabiel blijft en ongevoelig voor kleine ingangsfluctuaties, een ideale functie voor ruisonderdrukking en consistente schakelprestaties.

Het operationele mechanisme omvat het volgende:

• Wanneer de niet-inverterende ingang (+) de spanning aan de inverterende ingang (-) overschrijdt, schakelt de comparator over naar een hoge uitgangsstatus.
• Als de inverterende ingang de niet-inverterende ingang overtreft, gaat de uitgang over naar laag.
• Feedbackweerstanden creëren een spanningsdeler en stellen discrete drempels in voor opwaartse en neerwaartse overgangen.
• De hysteresisband wordt wiskundig uitgedrukt als ±(R1×Vs)/R2, waardoor aanpassingen aan de gevoeligheid of ruisweerstand mogelijk zijn door modificaties van de weerstand.

Verdere verfijningen vergroten de betrouwbaarheid van het circuit:

• Zenerdiodes: Versterken de immuniteit tegen variaties in de voeding, waardoor een consistente output behouden blijft onder dynamische omstandigheden.
• Stroombegrenzende weerstanden (bijv. R3, R4): Minimaliseer offsetfouten en maak nauwkeurige afstemming mogelijk om aan de operationele eisen te voldoen.

Deze toevoegingen kunnen de prestaties aanzienlijk verbeteren, waardoor de schakeling stabieler wordt en geschikter voor complexe toepassingen.

Geoptimaliseerde, op transistor gebaseerde Schmitt-trigger

Een veelgebruikt ontwerp omvat twee transistors die zijn geconfigureerd in een regeneratieve positieve feedbacklus.Deze opstelling brengt hysteresisfunctionaliteit tot stand door het samenspel van transistors, waardoor duidelijke spanningsdrempels worden gegarandeerd voor overgangen tussen hoge en lage toestanden.Typisch gebruik van NPN-transistors:

• Eén transistor (T1) blijft inactief bij lage ingangsniveaus, waardoor de tweede transistor (T2) kan geleiden, wat resulteert in een lage uitgangstoestand.
• Wanneer de ingangsspanning een kritische drempelwaarde overschrijdt, wordt T1 geactiveerd, waardoor T2 wordt gedeactiveerd en de uitgang naar hoog wordt geschakeld.

Essentiële wijzigingen in dit ontwerp verbeteren de werking ervan:

• Weerstand RE: Werkt als een pull-down-component om indien nodig lage uitgangsspanningen te handhaven.
• Feedbacknetwerken: instelbare weerstanden optimaliseren de hysteresis en het schakelgedrag, om de functionaliteit aan te passen aan de vereisten.

Voor toepassingen die flexibiliteit vereisen, wordt weerstandsafstemming gebruikt om de logische nauwkeurigheid en het snelle schakelen in evenwicht te brengen, terwijl wordt voldaan aan specifieke systeemvereisten en bedrijfsnormen.Dit op transistors gebaseerde ontwerp is geschikt voor analoge en digitale configuraties, zoals inverterende circuits, waarbij hysteresis helpt bij het filteren van ruis en het stabiliseren van de prestaties in fluctuerende omgevingen.

De besproken technieken benadrukken het aanpassingsvermogen van Schmitt-triggers in diverse contexten.Tunneldiodes, comparatoren en transistors bieden verschillende ontwerpopties om aan de systeemvereisten te voldoen.Recente ontwikkelingen op het gebied van circuitsimulatietools en de toepassing van iteratieve feedback zorgen ervoor dat ontwerpen blijven evolueren en voldoen aan moderne prestatie-eisen bij dynamische technische uitdagingen.

Schmitt activeert toepassingen

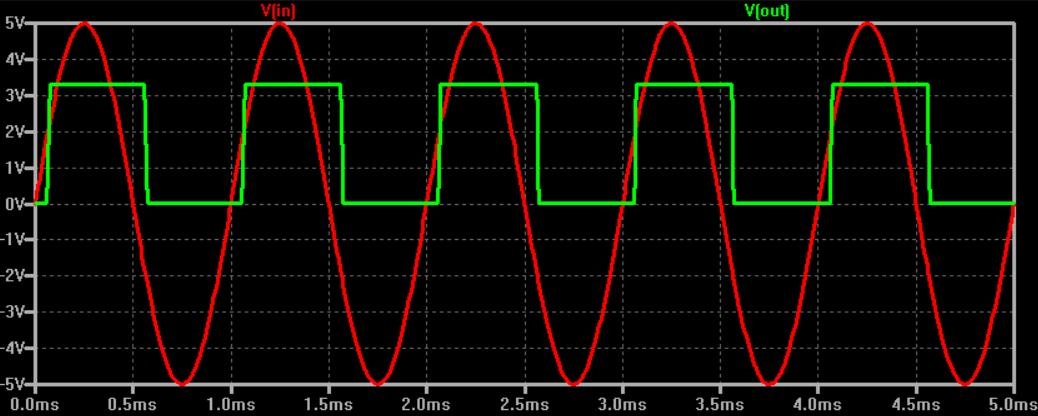

Golfvormtransformatie

De Schmitt-trigger heeft een belangrijke functie bij het omzetten van onvoorspelbare of soepel oscillerende analoge signalen, zoals sinusoïdale of driehoekige golfvormen, in duidelijk gedefinieerde rechthoekige pulsen die geschikt zijn voor digitale systemen.Deze rechthoekige pulsen maken binaire signaalverwerking mogelijk, waardoor de bruikbaarheid van analoge datastromen op digitale platforms wordt verbeterd.Analoog-naar-digitaal-conversie stuit vaak op hindernissen zoals drempelinstabiliteit of door ruis geïnduceerde signaalinterferentie.Het hysteresismechanisme dat inherent is aan Schmitt-triggers bevordert de signaalconsistentie door duidelijke bovenste en onderste activeringsdrempels vast te stellen.Dit zorgt voor een nauwkeurige signaaldifferentiatie, waardoor grillig schakelgedrag wordt verminderd.Deze functie wordt gebruikt in sensornetwerken, data-acquisitiemodules en omgevingsmonitoringsystemen om stabiele en nauwkeurige digitale integratie te ondersteunen.

Pulsranden verfijnen

In moderne digitale architecturen heeft signaalintegriteit een directe invloed op de systeembetrouwbaarheid, vooral in scenario's waarbij sprake is van snelle datatransmissie of complexe communicatiekanalen.Problemen zoals ongelijke stijg- en daaltijden of door impedantiemismatch veroorzaakte overschrijdingen kunnen kritieke activiteiten in gevaar brengen.Schmitt-triggers demonstreren hun nut door vervormde pulsen te verfijnen tot symmetrische golfvormen, waardoor de signaalcoherentie behouden blijft.Deze signaalverfijning helpt ingenieurs bij het garanderen van prestatie-uniformiteit onder uiteenlopende omgevings- en operationele omstandigheden.Op microcontrollers gebaseerde communicatieontwerpen profiteren bijvoorbeeld van de precieze randvorming die wordt geboden door Schmitt-triggercircuits, wat bijdraagt ​​aan naadloze gegevenssynchronisatie en miscommunicatie met interfacecomponenten minimaliseert.

Ruis met lage amplitude filteren

Elektronische systemen kampen vaak met aanhoudende ruis, die subtiele fluctuaties introduceert die betekenisvolle gegevensverwerking vertroebelen.De configureerbaarheid van de Schmitt-trigger om verschillende amplitudedrempels in te stellen, dient als een praktisch filter, waardoor de selectieve doorgang van signalen boven een specifieke amplitude mogelijk wordt.Deze functie vermindert kleine verstoringen en beschermt tegelijkertijd pulssignalen voor de werking van het systeem.Toepassingen die vertrouwen op deze amplitudefiltering variëren van audioverwerkingsplatforms die voorrang geven aan spraakhelderheid boven omgevingsinterferentie tot automatiseringssystemen waarbij het onderscheiden van echte invoeropdrachten van externe signalen een fundamentele invloed heeft op de prestaties.Schmitt-triggers worden vaak gebruikt in toepassingen die een duidelijke scheiding vereisen tussen nuttige gegevens en achtergrondgeluid.

Timing en signaalgeneratie

In combinatie met condensatoren en weerstanden in feedbacklussen kunnen Schmitt-triggers stabiele rechthoekige signalen en klokpulsen genereren.Astabiele, monostabiele en bistabiele multivibratorcircuits worden veel gebruikt voor timing- en sequentiecontrole.Deze circuits ondersteunen tellers, oscillatoren en timersystemen die worden gebruikt in microprocessors en digitale signaalverwerking.Op Schmitt-triggers gebaseerde multivibrators zijn ook geconfigureerd om betrouwbare timingbronnen te bieden voor stabiele gesynchroniseerde werking onder veeleisende omstandigheden.

Gemeenschappelijke geïntegreerde schakelingen met Schmitt Trigger-functionaliteit

Geïntegreerde schakelingen met Schmitt-triggermechanismen vervullen tal van praktische rollen, waardoor verbeterde signaalconditionering mogelijk wordt, de gevoeligheid voor ruis wordt verminderd en circuitontwerpen worden gestroomlijnd.Deze IC's zijn voorzien van functies die een stabiele signaalverwerking mogelijk maken, grillige overgangen vertalen in consistente pulsen en de betrouwbaarheid van elektronische systemen vergroten.Geoptimaliseerde prestaties kunnen worden bereikt zonder extra externe componenten, wat een eenvoudiger circuitontwerp en een stabiele werking ondersteunt.Hieronder staan ​​veelgebruikte IC's met Schmitt-triggerfuncties.

Prominente IC's die gebruik maken van Schmitt Trigger-functies

Verschillende geïntegreerde schakelingen zijn ontworpen met ingebouwde Schmitt-triggerfunctionaliteiten en bieden diverse toepassingen op een groot aantal gebieden.Hun inherente kenmerken en praktische voordelen worden hier uiteengezet om hun betekenis in modern elektronisch ontwerp te illustreren:

Dubbele NAND-poort met vier ingangen (74LS18)

• De 74LS18 bevat Schmitt-triggeringangen om op betrouwbare wijze luidruchtige of onstabiele signalen te beheren.

• De dubbele configuratie met vier ingangen maakt complexe logische bewerkingen in compacte ontwerpen mogelijk.

• Toepassingen zijn onder meer debouncecircuits, logische controlemechanismen en stabiliteitskritische systemen voor digitale transities.

Hex-omvormerpoorten (74LS14)

• De 74LS14 bestaat uit zes onafhankelijke inverterpoorten uitgerust met Schmitt-triggerfunctionaliteit.

• Ideaal voor gevallen waarbij zuivere inversie van signalen met langzame overgangssnelheden of grillige randen vereist is.

• Veel voorkomende gebruiksscenario's zijn analoog-naar-digitaal-conversies, golfvormvorming en nauwkeurige timingsystemen bij het genereren van kloksignalen.

NOR-poorten met twee ingangen (74132/74HC132)

• De 74132 en 74HC132 zijn voorzien van NOR-poorten, verbeterd met hysterese voor robuuste signaaldiscriminatie.

• Ontworpen om fluctuerende ingangssignalen te onderdrukken en de consistentie van de uitgang te benadrukken.

• Gebruikt in digitale besturingstoepassingen, waardoor ruisonderdrukking wordt gegarandeerd en de operationele betrouwbaarheid behouden blijft.

Dubbele monostabiele multivibrators (74221/74LS221)

• Deze IC's integreren Schmitt-triggerkarakteristieken om op betrouwbare wijze pulsen te produceren, zelfs onder luidruchtige ingangsscenario's.

• Op grote schaal gebruikt bij timinggerichte taken zoals het genereren van vertragingen en systemen voor pulsbreedtemodulatie.

• Draag bij aan de stabilisatie van circuitprestaties onder variabele operationele omstandigheden.

Veelzijdige timer-IC's (555 timer)

• De gerenommeerde 555 Timer kan worden geconfigureerd als een Schmitt-triggercircuit voor taken zoals het genereren van golfvormen of signaalstabilisatie.

• Uitgebreid toegepast in projecten zoals oscillatorcircuits, klokmodulatiesystemen en het overbruggen van analoog-digitale ontwerpverschillen.

• Het aanpassingsvermogen ervan versterkt zijn positie als een cruciaal onderdeel in diverse elektronische ontwerpen.

Quad NAND Schmitt-triggers met twee ingangen (CD4093)

• De CD4093 integreert vier NAND-poorten met inherente Schmitt-triggereigenschappen voor het verwerken van niet-lineaire signalen.

• Vindt nut bij power-on reset-systemen, frequentiegeneratietaken en debounce-toepassingen die precisie en stabiliteit vereisen.

• Geschikt voor toepassingen die veerkracht vereisen tegen ruis en onregelmatige invoer.

Praktische systeemverbeteringen verkennen

De ingebedde Schmitt-triggerfunctionaliteit in deze IC's bevordert betrouwbaar systeemgedrag en verhoogt de betrouwbaarheid van circuits.

• Waarnemingen onthullen hun rol bij signaalconditionering voor microcontrolleringangen, waarbij stabiele signalen belangrijk zijn.

• Fundamentele toepassingen zijn onder meer het stabiliseren van oscillatoren en het aanpakken van problemen die verband houden met variabiliteit in signaalinvoer of overgangen.

• Praktische inzichten verkregen door praktische implementaties demonstreren het transformerende potentieel van Schmitt-triggers bij het verfijnen van circuitontwerpen en het aanpakken van ruisgerelateerde uitdagingen.

Conclusie

Schmitt-triggers zijn waardevol omdat ze de signaalstabiliteit, ruisimmuniteit en schakelbetrouwbaarheid in zowel analoge als digitale circuits verbeteren.Door hun hysteresiswerking kunnen circuits alleen reageren op betekenisvolle ingangsveranderingen, waardoor ze bruikbaar zijn voor sensoren, oscillatoren, debounce-circuits, klokgeneratie en signaalconversie met ruis.Met verschillende implementatieopties en algemeen verkrijgbare Schmitt-trigger-IC's blijven ze een praktische oplossing voor het creëren van schone, betrouwbare en goed gedefinieerde digitale signalen uit onstabiele ingangen.

Veelgestelde vragen [FAQ]

1. Hoe verbetert hysterese de stabiliteit van een Schmitt-triggercircuit?

Hysteresis verbetert de stabiliteit door twee afzonderlijke schakeldrempels te gebruiken in plaats van één.Dit voorkomt dat de uitvoer snel verandert als er kleine spanningsschommelingen of elektrische ruis aanwezig zijn.Hierdoor produceert de Schmitt-trigger schoon en stabiel schakelgedrag, vooral in luidruchtige omgevingen.

2. Waarom is positieve feedback belangrijk bij Schmitt-triggerbediening?

Positieve feedback versterkt het verschil tussen het ingangssignaal en de schakeldrempels.Hierdoor kan het circuit zonder aarzeling duidelijke overgangen maken tussen hoge en lage toestanden.Het verbetert ook de ruisimmuniteit en helpt betrouwbare uitgangssignalen te behouden.

3. Hoe zet een Schmitt-trigger analoge signalen met ruis om in zuivere digitale signalen?

Een Schmitt-trigger filtert ongewenste fluctuaties door alleen schakelen mogelijk te maken wanneer de ingang gedefinieerde spanningsdrempels overschrijdt.Kleine variaties tussen deze drempelwaarden worden genegeerd, waardoor onstabiel gedrag wordt geëlimineerd en luidruchtige analoge ingangen worden omgezet in stabiele digitale pulsen.

4. Waarom worden Schmitt-triggers vaak gebruikt in circuits voor golfvormvorming?

Schmitt-triggers worden gebruikt bij het vormgeven van golfvormen omdat ze zwakke of vervormde golfvormen kunnen transformeren in zuivere vierkante golven.Dit verbetert de signaalkwaliteit en zorgt voor nauwkeurige timing in digitale systemen, communicatiecircuits en toepassingen voor het genereren van klokken.

5. Hoe beïnvloedt drempelaanpassing de prestaties van Schmitt-triggers?

Drempelaanpassing verandert hoe gevoelig het circuit is voor ingangssignalen.Smalle drempels zorgen ervoor dat het circuit reageert op kleinere veranderingen, terwijl bredere drempels de weerstand tegen ruis verbeteren.Een juiste afstelling helpt het reactievermogen en de signaalstabiliteit in evenwicht te brengen.

6. Waarom zijn Schmitt-triggers waardevol in sensor- en automatiseringssystemen?

Sensoren produceren vaak onstabiele signalen vanwege elektrische interferentie of omgevingsomstandigheden.Een Schmitt-trigger elimineert deze ongewenste fluctuaties en zorgt voor stabiele output, waardoor automatiseringssystemen en controllers nauwkeuriger en betrouwbaarder kunnen reageren.

7. Hoe verbeteren op comparator gebaseerde Schmitt-triggers de schakelbetrouwbaarheid?

Op comparator gebaseerde Schmitt-triggers gebruiken feedbackweerstanden om gecontroleerde hysteresisniveaus te creëren.Dit zorgt voor een stabiele schakeling tussen hoge en lage toestanden, zelfs als het ingangssignaal langzaam verandert of ruis bevat, waardoor het circuit betrouwbaarder wordt in praktische toepassingen.

8. Welke voordelen bieden transistorgebaseerde Schmitt-triggers?

Transistorgebaseerde Schmitt-triggers bieden een hoge schakelsnelheid, instelbare hysteresis en een sterk ruisfiltervermogen.Dankzij hun ontwerp kunnen ingenieurs het schakelgedrag aanpassen voor verschillende analoge en digitale circuittoepassingen.

9. Waarom zijn Schmitt-triggers belangrijk in circuits voor timing en pulsgeneratie?

Schmitt-triggers helpen bij het genereren van stabiele klokpulsen en timingsignalen door zuivere overgangen tussen uitgangstoestanden te produceren.Dit maakt ze nuttig in oscillatoren, tellers en multivibratorcircuits waar nauwkeurige timing vereist is voor gesynchroniseerde werking.

10. Hoe verbeteren IC's met ingebouwde Schmitt-triggerfunctionaliteit het circuitontwerp?

Geïntegreerde circuits met ingebouwde Schmitt-triggers vereenvoudigen het circuitontwerp door de behoefte aan extra ruisfilterende componenten te verminderen.Ze verbeteren de signaalstabiliteit, vergroten de schakelbetrouwbaarheid en helpen zuivere digitale signalen te behouden in systemen die worden beïnvloed door langzame of luidruchtige ingangen.
