Semiconductor Temperature Measurement Techniques and Thermal Characterization

Uitdagingen bij het meten van de temperatuur van halfgeleiders

De temperatuur van halfgeleiderapparaten wordt gewoonlijk bepaald aan de hand van drie meetcategorieën, die elk een ander deel van het thermische verhaal zien.Bij het dagelijkse laboratoriumwerk voelt de keuze minder als het uitkiezen van een winnaar, maar meer als het beslissen met welke compromissen je kunt leven voor de betreffende vraag.Een bron van stille frustratie bij het ter sprake brengen en analyseren van mislukkingen is dat twee teams zowel eerlijk kunnen meten als het toch oneens kunnen zijn, simpelweg omdat hun tools gevoelig zijn voor verschillende regio's, lagen of tijdvensters.

Metingscategorieën:

• Optische detectie

• Contactgebaseerde detectie

• Elektrische detectie

Wat meestal de selectie bepaalt, is hoe u ‘temperatuur’ definieert (piekhotspot versus een gemiddelde hoeveelheid op een kruispunt), welke tijdschaal u belangrijk vindt (stabiele omstandigheden versus korte transiënten) en hoeveel verstoring u door de meetopstelling tolereert.Wanneer de resultaten conflicteren, is de meest productieve eerste vraag vaak: “Welke fysieke regio weegt elke methode eigenlijk mee?”in plaats van 'Welke is er fout?'

Optische detectie

Optische methoden leiden de temperatuur af door te observeren hoe het apparaat licht uitzendt, reflecteert of moduleert.In de praktijk worden ze gebruikt voor snelle visuele observatie van waar warmte zich ophoopt en hoe thermische patronen veranderen afhankelijk van bias, lay-out of bedrijfsomstandigheden.Optische hulpmiddelen kunnen snelle thermische veranderingen volgen, omdat de snelheidslimiet meestal wordt bepaald door de detector, verlichting en optica, en niet door de thermische vertraging van een sonde die op het oppervlak zit.

Gemeenschappelijke optische benaderingen:

• IR-thermografie voor het in kaart brengen van de oppervlaktetemperatuur

• Micro-Raman-technieken voor een fijnere ruimtelijke resolutie

• Thermoreflectiemethoden voor metingen aan het oppervlak met hoge resolutie

Een terugkerende kracht is de minimale fysieke interferentie met de eigen warmtestroom, waardoor vroege onderzoeken ‘schoner’ kunnen aanvoelen dan op sondes gebaseerde methoden – tenminste totdat oppervlakte-optica en randvoorwaarden de onzekerheid beginnen te domineren.

Optische detectie retourneert gewoonlijk een oppervlaktetemperatuur of een proxy dichtbij het oppervlak, en geen directe uitlezing van de diepste hotspot.Die nuance is van belang omdat het heetste gebied vaak begraven ligt nabij het kanaal, de kruising of een ander actief gebied, terwijl het bovenoppervlak er rustiger uit kan zien als gevolg van warmteverspreiding door passivatie, diëlektrica en metallisatie.

Een workflow die de neiging heeft om goed te verouderen, is het koppelen van optische kaarten aan een thermisch model en het behandelen van het optische resultaat als grensobservatie.Het model wordt dan de brug tussen wat de camera kan zien en wat het silicium waarschijnlijk ervaart, wat vooral handig is als het einddoel betrouwbaarheidsvoorspellingen is in plaats van een overtuigende hittekaart.

Optische technieken zijn afhankelijk van zichtlijntoegang en gedisciplineerde controle van de oppervlakteomstandigheden.De metingen kunnen bedrieglijk eenvoudig aanvoelen, totdat een reflecterend oppervlak of een verpakkingsartefact het resultaat stilletjes vertekent.

Praktische zaken:

• Emissiviteit en reflectiviteit: IR-metingen zijn afhankelijk van aannames over de emissiviteit;reflecterende metallisatie kan kunstmatig koel zijn, tenzij gecorrigeerd of voorbereid.

• Coatings en oppervlaktebehandelingen: Coatings met een hoge emissiviteit kunnen de herhaalbaarheid verbeteren, terwijl ook de randvoorwaarden enigszins veranderen;veel testplannen accepteren een dunne, karakteristieke coating als een afgemeten compromis.

• Verpakkingsbeperkingen: Deksels, warmteverspreiders en inkapselingsmiddelen kunnen het optische pad blokkeren of vervormen;het verwijderen van de cap kan de toegang herstellen en tegelijkertijd de convectie/straling verschuiven en de basislijn verplaatsen.

Een nuttig mentaal model is dat optische detectie vaak antwoordt: “Waar is de hotspot en hoe beweegt deze?”met een vertrouwen dat onmiddellijk aanvoelt, terwijl de absolute temperatuurnauwkeurigheid verband houdt met hoe zorgvuldig de optica, oppervlakte-eigenschappen en randvoorwaarden worden beheerd.

Contactgebaseerde detectie

Bij contactmethoden wordt een sensor op of nabij het oppervlak van het apparaat geplaatst en wordt de temperatuur afgeleid door warmteoverdracht naar het sensorelement.Ze worden vaak gekozen als u een eenvoudige uitlezing op specifieke locaties wilt, als het budget krap is, of als u iets nodig heeft dat snel kan worden opgezet zonder gespecialiseerde optica.Wanneer ze zorgvuldig worden uitgevoerd, kunnen contactsensoren ook gedetailleerde kaarten produceren, maar de meting zelf wordt onderdeel van de thermische omgeving.

Typische contacthulpmiddelen:

• Micro-thermokoppels

• RTD's (weerstandstemperatuurdetectoren)

• Dunnefilmsensoren

• Thermisch gevoelige verven/coatings

De kernbeperking is dat de sensor het lokale thermische veld kan hervormen.Zelfs een kleine sonde kan warmte uit een gebied met een hoge gradiënt overhevelen en een echte piek er gematigder laten uitzien dan deze in werkelijkheid is.Dit is een van die effecten die persoonlijk vervelend kunnen zijn tijdens foutopsporingssessies, omdat de gegevens er stabiel en herhaalbaar uitzien, maar consistent laag.

Omstandigheden die onderlezen versterken:

• Sensorpad met hoge thermische geleidbaarheid ten opzichte van oppervlaktelagen

• Groter contactoppervlak of overmatig uitgeoefende kracht

• Interfacematerialen die extra warmteverspreidingspaden introduceren

Maatregelen die in de praktijk vaak helpen, zijn onder meer het verminderen van de sensormassa, het gebruik van een lichtere contactkracht en het zo dun mogelijk houden van de bevestigingslaag.Als de tijd het toelaat, kan het opzettelijk variëren van de kracht van de sonde of de bevestigingsstijl en kijken hoe de meetwaarde verschuift, uitwijzen of de sonde de lokale temperatuur “naar beneden trekt”.

Contactdetectie werkt goed wanneer het oppervlak toegankelijk is en u stabiele, herhaalbare metingen op een handvol locaties wilt, zoals het verifiëren van een verandering in het koellichaam, het vergelijken van pakketopties of het controleren van thermische weerstandstrends over verschillende builds.Deze sensoren dienen ook goed als kalibratieankers voor andere benaderingen, zolang u maar locaties met bescheiden hellingen kiest en de indringing van de sonde klein genoeg houdt om de meting te kunnen verdedigen.

Goed passende gebruiksscenario's:

• Validatie op enkele bekende punten

• Herhaalbare trendtracking in verschillende builds

• Het verankeren/kalibreren van andere methoden in gebieden met een lage gradiënt

Elektrische detectie

Elektrische methoden schatten de temperatuur op basis van temperatuurafhankelijke elektrische parameters.Ze zijn aantrekkelijk omdat ze vaak op pakketniveau kunnen worden uitgevoerd zonder optische toegang, en ze op natuurlijke wijze kunnen worden geïntegreerd in productieteststromen of zelfs in monitoring in het veld.Het gemak is reëel, maar dat geldt ook voor de verantwoordelijkheid om te begrijpen welke regio en fysica de gekozen parameter weegt.

Algemene temperatuurafhankelijke parameters:

• Verbindingsvoorwaartse spanning

• On-weerstand

• Drempelspanning

• Mobiliteitsgerelateerde winstveranderingen

• Lekstroom

Elektrische detectie produceert doorgaans een elektrische temperatuur die is gekoppeld aan het gebied dat de gekozen parameter domineert.Op diodes gebaseerde methoden correleren vaak sterk met junctiegedrag, terwijl MOSFET-aan-weerstand een samenstelling van kanaal- en toegangsgebieden kan weerspiegelen die over de chip zijn verdeeld.Dat regiospecifieke karakter kan voordelig zijn: als uw faalmechanisme de verwarming van knooppunten volgt, kan een knooppuntgecorreleerde metriek beslissingsvriendelijker aanvoelen dan een oppervlaktegemiddelde dat de piek afvlakt.

De belangrijkste discipline is om expliciet aan te geven wat de elektrische metriek vertegenwoordigt, wat deze waarschijnlijk negeert, en hoe dat verband houdt met de fysieke vraag die u probeert te beantwoorden.

Kalibratie is de terugkerende uitdaging.Procesvariaties, stressgeschiedenis en veroudering kunnen elektrische parameters doen verschuiven in hoeveelheden die kunnen wedijveren met door temperatuur veroorzaakte verschuivingen, wat het vertrouwen stilletjes kan uithollen als het niet wordt beheerd.

Typische vangrails die worden gebruikt om de elektrische thermometrie eerlijk te houden:

• Apparaatspecifieke kalibratie: een enkele universele helling kan misleidend territorium bereiken wanneer de variatie van die tot die of van lot tot lot niet triviaal is.

• Gecontroleerde meetomstandigheden: detectie kan het apparaat zelfverwarmen;korte pulsen en lage inschakelduur worden vaak gebruikt om door metingen veroorzaakte temperatuurveranderingen te verminderen.

• Scheiding van verstorende factoren: lekstroom is bijvoorbeeld temperatuurgevoelig en ook gevoelig voor defecten/degradatie, zodat schattingen kunnen afwijken, tenzij er periodiek opnieuw naar wordt verwezen.

Een pragmatische opvatting is dat elektrische detectie goed geschikt is voor routinematige monitoring, maar zich het beste gedraagt ​​als het wordt behandeld als een gekalibreerd instrument met een aangegeven werkingsbereik, en niet als een thermometer met één getal die in elke situatie past.

Het selecteren van een aanpak gaat meestal over het afstemmen van de meetfysica op de specifieke vraag die u stelt en de beperkingen die u niet kunt vermijden.Wanneer teams deze afstemming goed krijgen, hebben de gegevens de neiging coherent aan te voelen;als ze dat niet doen, eindigen mensen vaak langs elkaar heen met volkomen reële metingen.

Aanwijzingen voor het afstemmen van beslissingen:

• Hotspot-lokalisatie en ruimtelijke gradiënten: optische mapping is vaak het meest informatief.

• Stabiele referentie op toegankelijke punten: contactdetectie kan betrouwbaar zijn wanneer inbraak wordt gecontroleerd.

• Ingebouwde, herhaalbare monitoring gekoppeld aan junctiegedrag: elektrische detectie is vaak het meest werkbaar.

Eén patroon dat consequent beter verdedigbare conclusies oplevert, is het combineren van methoden.Optische gegevens kunnen laten zien waar pieken ontstaan, contactsensoren kunnen gezondheidscontroles uitvoeren in gebieden met een lage gradiënt, en elektrische detectie kan knooppuntrelevant gedrag volgen onder reële golfvormen.Wanneer deze perspectieven worden verzoend met een eenvoudig thermisch model, is de resulterende schatting doorgaans gemakkelijker te rechtvaardigen in ontwerpbeoordelingen en minder waarschijnlijk te ontrafelen tijdens discussies over de betrouwbaarheid dan elke afzonderlijke techniek die op zichzelf wordt gebruikt.

Optische temperatuurdetectiemethoden

Optische thermometrie werkt omdat de optische respons van een halfgeleider op een herhaalbare manier verschuift als de roostertemperatuur verandert.Bij dagelijkse metingen is het grotere verhaal niet alleen dat temperatuur een signaal verandert, maar ook hoe het gekozen waarneembare gedraagt ​​zich onder reële beperkingen.De specifieke optische eigenschap die wordt bewaakt, het gebruikte golflengtebereik en de omstandigheden van het oppervlak en de geometrie bepalen stilletjes wat het instrument rapporteert.

Temperatuur verschijnt doorgaans niet als directe uitlezing.Het wordt gereconstrueerd via een kaartmodel.Dat model kan geruststellend solide aanvoelen als de aannames over de materiaalfysica en de opstelling op één lijn liggen, en het kan verrassend broos aanvoelen als kleine, niet-gevolgde veranderingen in de optica, de monsterstatus of de montage binnensluipen.

Luminescentie-thermometrie

Bij luminescentiethermometrie wijzigt verwarming de bandstructuur en stimuleert het ook de recombinatieroutes van dragers.Deze veranderingen verplaatsen het emissiespectrum vaak op een manier die herhaalbaar is voor een bepaald materiaalsysteem.In veel halfgeleiders volgt de piekemissie-energie de bandgap-energie zo nauw dat het een werkbare maatstaf voor de temperatuur wordt.

Een veel voorkomende materiaalspecifieke relatie is:

Equation 1

De numerieke constanten zijn afhankelijk van de samenstelling en verwerkingsgeschiedenis, wat gemakkelijk te onderschatten kan zijn als een standaardparameterset handig lijkt.Het werkingsidee blijft consistent: naarmate de temperatuur stijgt, wordt de bandafstand over het algemeen kleiner en verschuift de emissiepiek naar lagere energie (langere golflengte).

In praktische systemen meet het instrument de bandafstand niet.Het meet een optisch waarneembaar object en gebruikt vervolgens kalibratie om de temperatuur af te leiden.Er worden twee veel voorkomende waarneembare waarden gebruikt:

(a) spectrale piekpositie

(b) ratiometrische gegevens zoals intensiteitsverhoudingen bij twee golflengten

Na de meting wordt het waarneembare omgezet in temperatuur via een kalibratiecurve die impliciet zowel de materiële respons als de eigenaardigheden van de meetketen omvat.

Piekverschuiving versus intensiteitsverhouding

Peak-shift-methoden voelen eenvoudig aan omdat de thermometer lijkt op de positie van het spectrum.Die intuïtie kan bevredigend zijn als de spectra schoon zijn en een enkele piek hebben.Het ongemak komt naar voren wanneer het spectrum zich verbreedt met de temperatuur, wanneer meerdere overgangen elkaar overlappen, of wanneer de achtergrondfluorescentie stijgt en de piek meer een oordeel wordt dan een zuiver kenmerk.

Tweekleurenmethoden (intensiteitsverhouding) kunnen stabieler zijn in rommelige omstandigheden, omdat verhoudingen verschillende common-mode drifts onderdrukken.Veranderingen in de verzamelingsefficiëntie en milde uitlijningsafwijkingen verdelen zich vaak beter dan dat ze aftrekken.Dat gezegd hebbende, leunen ratiomethoden nog steeds sterk op filternauwkeurigheid, spectrale respons van de detector en de stabiliteit van de gekozen golflengtevensters.Wanneer die stukken afdrijven, kan de verhouding met hen meedrijven.

Een patroon dat vaak naar voren komt bij overgangen van laboratorium naar veld is enigszins vernederend: de methode die er op papier het gevoeligst uitziet, levert niet altijd de beste temperatuurwaarheid buitenshuis of op een productielijn.Kleine verkeerde uitlijningen, verouderde filters of een langzame vervuilingsfilm op een raam kunnen een verhouding verschuiven op een manier die overtuigend op verwarming lijkt.Opstellingen die de nadruk leggen op herhaalbaarheid, vaste filters, mechanisch stabiele optica en geplande verificatiecontroles, werken vaak rustiger en zijn minder vatbaar voor mysterieuze temperatuurepisodes.

De drie belangrijkste verstorende factoren

Zelfs als het bandgap-vs-temperatuurmodel accuraat is, kan het gemeten spectrum bewegen om redenen die niets te maken hebben met de roostertemperatuur die u wilde waarnemen.Drie bronnen van verwarring komen herhaaldelijk naar voren:

Zelfverhitting door excitatie

Optische excitatie kan plaatselijk warmte afzetten, vooral in kleine volumes, licht ondersteunde membranen of structuren met een zwakke thermische zinking.De meting kan vervolgens een temperatuur rapporteren die gedeeltelijk door de verlichting is veroorzaakt, wat verontrustend kan zijn omdat de cijfers er intern nog steeds consistent uitzien.

Een pragmatische controle is een powersweep onder vaste omgevingsomstandigheden.Als de afgeleide temperatuur stijgt met het excitatievermogen, injecteert de opstelling warmte.Maatregelen die deze bias gewoonlijk verminderen, zijn onder meer: ​​kortere bedrijfscycli, lagere vermogensdichtheid, grotere spotgroottes en verbeterd thermisch contact met het koellichaam of de houder.

Doping en dragereffecten

Hoge doping- en dragerdichtheidsveranderingen kunnen bandvulling, bandgap-renormalisatie en verschuivingen in de recombinatiedynamiek introduceren.Het spectrum kan verschuiven, verbreden of hervormen op manieren die moeilijk te scheiden zijn van een echte thermische trend als de analyse ervan uitgaat dat alleen de temperatuur de piek verplaatst.

Een betrouwbaardere praktijk is om te kalibreren met monsters die overeenkomen met het dopingniveau, de processtroom en de geschiedenis, in plaats van te leunen op generieke constanten die nooit zijn afgestemd op de feitelijke wafer- en fabricagecontext.

Door spanning veroorzaakte verschuivingen

Mechanische spanning verandert de bandstructuur.Verpakkingsspanning, niet-overeenkomende thermische uitzetting, waferboog en vastklemmen van de armatuur kunnen allemaal spanning veroorzaken die spectrale kenmerken beweegt.Wat dit lastig maakt, is dat kleine mechanische veranderingen, het verwisselen van een lijmlaag, het anders vastdraaien van een klem of het opnieuw monteren van een matrijs, herhaalbare verschuivingen kunnen genereren die op legitieme temperatuurverschillen lijken.

Voor precisiegericht werk kan spanning vaak het beste worden behandeld als een toestandsvariabele die constant moet worden gehouden.Door de montageomstandigheden identiek te houden tussen kalibratie en meting, en het opnieuw opspannen halverwege de studie te vermijden, wordt doorgaans de vraag ‘waarom is het verschoven?’ verminderd.gesprekken achteraf.

Een veel voorkomende foutmodus is het kalibreren van alleen de halfgeleiderrespons, terwijl wordt aangenomen dat de optische en elektronische keten neutraal zijn.In de praktijk wordt de instrumentfunctie onderdeel van de mapping van signaal naar temperatuur.Dat omvat golflengtekalibratie van de spectrometer, spectrale respons van de detector, filterveroudering of -drift, en verzamelgeometrie.

Een end-to-end kalibratie uitgevoerd met hetzelfde optische pad, dezelfde numerieke apertuur en dezelfde monstermontage heeft de neiging om bij echt gebruik een grotere onzekerheid te veroorzaken.Het voelt misschien minder elegant aan dan een puur op theorie gebaseerde conversie, maar het absorbeert onvolkomenheden uit de echte wereld in de kalibratiecurve – vaak een vak dat mensen waarderen zodra de meting de routinematige afhandeling moet overleven.

Infraroodthermografie

Infraroodthermografie leidt de temperatuur af uit thermische straling.In een geïdealiseerde vorm volgt het totale uitgestraalde vermogen:

Equation 2

Als de straling in een bekende IR-band wordt gemeten en de emissiviteit (varepsilon) bekend is, kan de temperatuur worden berekend.De praktische frustratie is dat \(\varepsilon\) geen vast universeel getal is.Het varieert afhankelijk van het materiaal, de toestand van het oppervlak, de geometrie en de golflengteband.

Omdat de straling sterk toeneemt met de temperatuur, kan zelfs een bescheiden mismatch in de emissiviteit de afgeleide temperatuur ver weg van de werkelijkheid duwen.Bij echte metingen zijn fouten in de orde van tientallen graden volkomen plausibel wanneer de emissiviteit gemakshalve wordt aangenomen in plaats van gevalideerd op het werkelijke oppervlak.

Emissiviteit is gekoppeld aan hoe een oppervlak straling absorbeert en reflecteert binnen een bepaalde band en onder een bepaalde kijkhoek.Variatie wordt aangedreven door verschillende praktische invloeden:

Oppervlakteruwheid en afwerking

Gepolijste metalen combineren vaak een lage emissiviteit met een hoge reflectiviteit, waardoor ze net zo goed de kamer kunnen lezen als zichzelf.Opruwen of coaten heeft de neiging de emissiviteit te verhogen en omgevingsreflecties te verminderen, waardoor het thermogram geloofwaardiger en minder ‘spiegelachtig’ kan aanvoelen.

Oxidelagen en besmettingsfilms

Dunne oxiden, residuen en procesfilms kunnen de emissiviteit aanzienlijk veranderen, en ze kunnen evolueren naarmate het oppervlak ouder wordt.Dit kan een langzame drift veroorzaken die lijkt op zachte verwarming of koeling, zelfs als de werkelijke temperatuur stabiel is, een effect dat gemakkelijk verkeerd kan worden geïnterpreteerd als de oppervlaktechemie uit het zicht en uit het hart is.

Kijkhoek en spectrale band

Emissiviteit hangt af van richting en golflengte.Het veranderen van de camerahoek, optica of de spectrale band kan de effectieve emissiviteit voldoende verschuiven om een ​​eerdere kalibratie ongeldig te maken.Het constant houden van de geometrie gaat niet alleen over gemak;het definieert wat de meting betekent van run tot run.

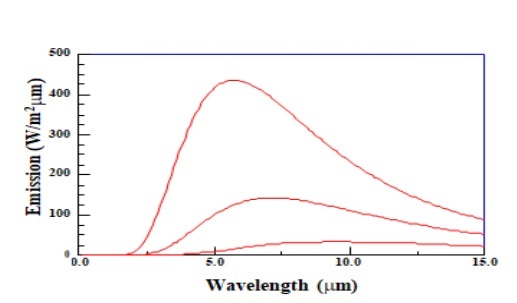

Thermal Emission Intensity Versus Wavelength at Different Temperatures

Robuuste thermografieworkflows combineren vaak verschillende tactieken:

- In-situ emissiviteitskalibratie tegen een referentie
- Coatings of tapes met hoge emissiviteit
- Vaste spectrale banden en consistente optische geometrie
- Reflectiemanagement

Kalibratie van de emissiviteit kan worden verankerd met behulp van een contactreferentie wanneer dit is toegestaan, of een referentiepatch met bekende temperatuur wanneer contact niet haalbaar is.Dit koppelt de conversie van straling naar temperatuur aan de werkelijke oppervlakteconditie in plaats van aan een datasheet-aanname.

Het aanbrengen van een coating of tape met een hoge emissiviteit vermindert vaak de gevoeligheid voor oppervlakteafwerking en reflecties.Dit is vaak de snelste route naar nauwkeurigere metingen, zolang de laag dun genoeg is om het temperatuurveld niet noemenswaardig te verstoren en compatibel is met de omgeving.

Door de spectrale band te vergrendelen en de kijkgeometrie consistent te houden, wordt de variatie van run tot run verminderd.Bij veel toepassingen verbetert de reproduceerbaarheid meer door de hoekdiscipline niet te veranderen dan door te upgraden naar een camera met een hogere resolutie.

Voor reflecterende doelen is reflectiebeheer van belang omdat het oppervlak hete objecten in de omgeving in de camera kan reflecteren, waardoor valse hotspots ontstaan.Afscherming, het beheersen van de achtergrondtemperatuur en het aanpassen van hoeken om spiegelreflecties te verminderen, kunnen de ongemakkelijke situatie voorkomen waarin een hotspot verdwijnt wanneer iemand wegstapt van de opstelling.

Bij luminescentiethermometrie en IR-thermografie is de gedeelde technische realiteit dat optische systemen optische proxies meten, en niet de temperatuur zelf.De metingen die onder nauwkeurig onderzoek standhouden, beschouwen deze proxy's als voorwaardelijk voor golflengteselectie, geometrie, oppervlaktetoestand, excitatieomstandigheden en kalibratiecontext.

Een verdedigbare keten van signaal tot temperatuur omvat doorgaans: gedefinieerde golflengtebanden, gecontroleerde en herhaalbare geometrie, controles op door excitatie geïnduceerde verwarming en kalibratieomstandigheden die overeenkomen met de werkelijke meetomgeving.Als die discipline wordt gehandhaafd, kan optische thermometrie snel en nauwkeurig zijn op een manier die bevredigend efficiënt aanvoelt;als dat niet het geval is, kan het cijfers produceren die er precies uitzien, terwijl de waarheid stilletjes wordt gemist.

Thermische sondeer- en warmteoverdrachtsmethoden

Bij contactgebaseerde metingen rapporteert een sensor de temperatuur door warmte uit te wisselen met het doel, wat betekent dat de sonde invloed heeft op wat hij probeert waar te nemen.De details die de uitkomst bepalen zijn vaak alledaags maar doorslaggevend: de geometrie van de sonde, het interne thermische pad in het sondelichaam en de interfaceconditie direct op het contactpunt.Samen bepalen deze factoren (a) de ruimtelijke resolutie, (b) de responstijd en (c) hoe sterk de meting het lokale temperatuurveld hervormt.

In het dagelijkse experimentele werk komen de resultaten die het minst dubbelzinnig aanvoelen vaak voort uit het behandelen van de sonde en het apparaat als een gekoppeld thermisch systeem in plaats van als ‘instrument’ versus ‘monster’.Dat kader vermindert verrassingen: in plaats van achteraf ruzie te maken met een verwarrende kaart, is de meting zo ontworpen dat de koppeling gecontroleerd, herhaalbaar en klein is in vergelijking met de warmtestroom die wordt ondervraagd.

Thermische sondes scannen

Bij het scannen van thermische microscopie wordt een thermistor of thermokoppel doorgaans dichtbij een ultrafijne punt geplaatst.Tijdens rasterscannen wisselt de punt lokaal warmte uit met het oppervlak en zet deze uitwisseling om in een elektrisch signaal.Dit ondersteunt temperatuurgerelateerde mapping met laterale resolutie op bijna nanoschaal, maar het signaal is zelden een letterlijke oppervlaktetemperatuur op een bepaald punt.

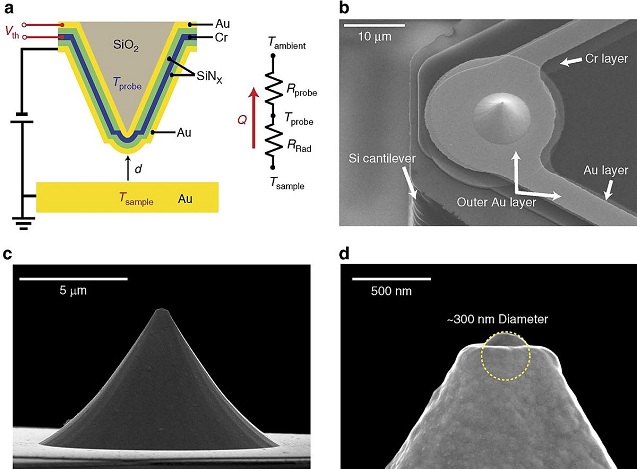

Scanning Thermal Microscopy Probe Structure and Nanoscale Tip Design

Wat het instrument oplevert, wordt eerlijker beschreven als een gemengde respons die wordt geproduceerd door meerdere bijdragers die tegelijk optreden:

• het lokale oppervlaktetemperatuurveld,

• de thermische contactweerstand tussen tip en monster,

• warmtespreiding en warmteafvoer door de cantilever en het omringende medium.

Dit is de reden waarom twee scans op hetzelfde apparaat het oneens kunnen zijn op een manier die frustrerend menselijk aanvoelt om problemen op te lossen: een kleine verschuiving in de contactkracht, een stille verandering in de omgevingsvochtigheid of een geleidelijke veroudering van de sonde kunnen de interface voldoende veranderen om de effectieve thermische koppeling te veranderen.Wanneer dat gebeurt, is het gemakkelijk om een ​​koppelingsverandering te verwarren met een materiaal- of apparaatverandering, tenzij het meetprotocol expliciet de interfacestatus bewaakt.

SThM valt op als de vraag zich op kleine lengteschalen afspeelt.Het is zeer geschikt voor situaties waarin de warmteoverdracht wordt gevormd door een structuur op microschaal in plaats van door gladde, bulkgemiddelden.Het helpt ook bij het identificeren van niet alleen warme gebieden, maar ook waar warmte het systeem binnenkomt, verlaat of beperkt wordt.

Functies die doorgaans profiteren van een resolutie in SThM-stijl:

• korrelgrenzen

• smalle verbindingen

• gelokaliseerde hotspots in elektrische apparaten

• lokale thermische barrières

Wanneer het experiment met terughoudendheid wordt ontworpen (vooral rond contactkracht en sondeverwarming), kan SThM de nadruk leggen op warmtestroompaden die anders zouden worden weggespoeld bij technieken met oppervlaktegemiddelde.

Beperkingen

Tip-voorbeeld thermische contactweerstand: Bij contacten op nanometerschaal kan grensvlakweerstand de warmte-uitwisseling domineren, vooral op ruwe, geoxideerde of vervuilde oppervlakken.De gevoeligheid hier kan in de praktijk emotioneel vermoeiend zijn, omdat de interface reageert op kleine veranderingen die zich niet altijd aankondigen in het topografiesignaal van de AFM.Een kleine verandering in druk of reinheid verandert het werkelijke contactoppervlak, waardoor de effectieve thermische geleiding en dus het gemeten signaal verschuift.

Een terugkerende les in het laboratorium is dat stabiele topografie en stabiel thermisch contact elkaar niet betrouwbaar volgen.Het thermische kanaal kan zelfs afwijken als de feedbacklus er onberispelijk uitziet, en die afwijking kan zich voordoen als een temperatuurverandering als deze niet afzonderlijk wordt begrensd.

Warmteafvoer en terugwerking van de sonde: De sonde kan fungeren als warmteafvoer (en, indien zelfverwarmd, als warmtebron), waardoor warmte uit het monster wordt gehaald en de plaatselijke temperatuur wordt verlaagd.Het effect is het meest merkbaar op constructies die niet veel thermische massa hebben of die zwak verankerd zijn aan een warmtebad, zoals dunne films en hangende membranen.

Een eenvoudig mentaal model helpt de interpretaties gegrond te houden: als het geteste apparaat een zwakke thermische verbinding met zijn omgeving heeft, zal het introduceren van een extra thermisch pad, zoals de sonde, de warmtestroom omleiden op een manier die op de kaart kan verschijnen.Wanneer de onderzoeker al gespannen is over kleine gradiënten, kan deze achterwaartse actie precies het soort onzichtbare hand zijn dat een strak ogend maar misleidend beeld creëert.

Omgevingswarmteoverdrachtspaden: Parallelle warmteoverdrachtspaden buiten het beoogde vast-vast contact kunnen de betekenis van het signaal vervagen.Luchtgeleiding, geadsorbeerde waterlagen en stralingsuitwisseling kunnen allemaal bijdragen.Veel inconsistenties die in eerste instantie op elektronische problemen lijken, zijn uiteindelijk terug te voeren op omgevingsomstandigheden die tijdens lange scans stil ronddwalen.

Gemeenschappelijke milieubijdragen die de interpretatie bemoeilijken:

• luchtgeleiding

• geadsorbeerde waterlagen

• stralingsuitwisseling

In veel opstellingen vermindert het verlagen van de temperatuur in de behuizing, het stabiliseren van de luchtvochtigheid en het herhaalbaar maken van naderingsparameters onenigheid effectiever dan agressieve nabewerking, omdat de meting minder gevoelig wordt voor ongecontroleerde parallelle paden.

Verbetering van de meetconsistentie

• Kalibreer met behulp van referentiemonsters die het verwachte thermische geleidings- en temperatuurbereik ondersteunen, in plaats van te vertrouwen op een éénpuntskalibratie die niet-lineariteiten kan verbergen.

• Volg en regel de contactkracht, verblijftijd en scansnelheid, omdat ze allemaal de effectieve thermische tijdconstante van het gekoppelde tip-monstersysteem hervormen.

• Gebruik strategieën die thermische koppeling scheiden van de werkelijke temperatuur, zoals vergelijkingen met meerdere sondes, herhaalde scans bij verschillende krachten of gemoduleerde verwarming om frequentieafhankelijke respons te extraheren.

Een perspectief dat de neiging heeft om teams op één lijn te houden is om SThM in de eerste plaats te behandelen als een vergelijkend instrument, verschillen tussen kenmerken, voor/na veranderingen en relatieve warmtestroomtrajecten, tenzij kalibratie en modellering ver genoeg zijn doorgevoerd om absolute thermometrie te rechtvaardigen.

Thermografische fosforcoatings

Thermografische fosforen maken gebruik van een dunne laag met zeldzame aardmetalen gedoteerd keramisch materiaal dat op het doeloppervlak wordt aangebracht.Onder UV-excitatie (of een andere geschikte) zendt de coating licht uit waarvan de intensiteit en/of de vervaltijd verandert met de temperatuur.Omdat de laag een groot gebied kan bestrijken, gedraagt ​​hij zich als een gedistribueerde thermometer: hij produceert temperatuurkaarten over een breed veld in plaats van een punt-voor-punt scan.

Dit maakt het goed afgestemd op vragen over ruimtelijke patronen van energieoverdracht tussen gekoppelde componenten, inclusief hoe warmte zich langs een grensvlak verspreidt en waar deze zich concentreert in de buurt van contactgebieden.De meting voelt vaak directer aan om te interpreteren, omdat de kaart wordt verkregen in één optische opname in plaats van aan elkaar te worden geplakt uit lange scantrajecten.

Sterke punten

Deze aanpak vermijdt de contactonzekerheden die gepaard gaan met scantips, wat een verademing kan zijn als het oppervlak van het apparaat delicaat of variabel is.Het kan complexe geometrieën en grotere gezichtsvelden aan, en gaat vaak op natuurlijke wijze samen met tijdelijke metingen wanneer vervaltijdmethoden worden gebruikt.

Een praktisch voordeel dat bij echte schema's onmiddellijk naar voren komt, is de doorvoer: één optisch beeld kan een volledig temperatuurveld opleveren waarvoor anders lange scantijden met een sonde nodig zouden zijn, waardoor de blootstelling aan langzame afwijkingen die zich tijdens langdurige metingen ophopen, wordt verminderd.

Beperkingen

Door het aanbrengen van een coating verandert het oppervlak.Zelfs een dunne laag kan thermische weerstand toevoegen, de emissiviteit verschuiven en de warmteoverdracht aan het grensvlak wijzigen.Dit is het meest merkbaar wanneer de energieoverdracht van apparaat naar apparaat oppervlaktegedomineerd is, waarbij de oorspronkelijke randvoorwaarde deel uitmaakt van wat wordt bestudeerd.

Situaties waarin de toegevoegde laag er meer toe doet:

• onderzoek naar contactgeleiding

• warmteverspreiding nabij het oppervlak

• oppervlakteconvectie-effecten

Een veldobservatie die het waard is om in gedachten te houden is dat coatings die als optisch dun worden beschreven, niet automatisch thermisch verwaarloosbaar zijn.Wanneer het experiment subtiele interfacefysica nastreeft, kan de coating stilletjes onderdeel worden van het fenomeen in plaats van een passieve uitleeslaag.

Niet-uniforme dikte kan temperatuurgradiënten nabootsen door de emissie-intensiteit te veranderen.Fotobleken en excitatiedrift kunnen langzame schijnbare temperatuurtrends veroorzaken die niets te maken hebben met warmteoverdracht.Levensduur-/vervaltijdmethoden verminderen de gevoeligheid voor diktevariatie, maar ze zijn nog steeds afhankelijk van een stabiele excitatietiming en consistente optische verzameling.

Optische en excitatiebijdragers die vaak artefacten veroorzaken:

• niet-uniformiteit van de laagdikte

• fotobleken

• excitatiedrift of timingjitter

• veranderingen in de uitlijning van de collectie-optiek

Wanneer deze effecten niet worden gemonitord, kunnen de resulterende kaarten er vloeiend en overtuigend uitzien, terwijl ze op subtiele wijze het gedrag van het optische systeem coderen in plaats van de thermodynamica van het apparaat.

Slechte hechting of microscheurtjes kunnen plaatselijke luchtspleten veroorzaken die het temperatuurveld vervormen.Oppervlaktereiniging, gecontroleerde uitharding en verificatie van de uniformiteit bepalen vaak of de uiteindelijke kaart geloofwaardig is als deze kwantitatief wordt onderzocht.In de praktijk wordt geduld beloond met deze stap: een coating die er in één oogopslag “prima” uitziet, kan nog steeds discontinuïteiten verbergen die thermisch van belang zijn.

Kwantitatieve temperatuurkartering

• Geef waar mogelijk de voorkeur aan kalibratie van levensduur/vervaltijd, omdat deze minder gevoelig is voor laagdikte en verlichtingsintensiteit dan ruwe intensiteitskartering.

• Karakteriseren laagdikte en uniformiteit;zelfs een eenvoudige optische inspectie plus een lichte profilometrie-steekproef kunnen grote interpretatiefouten voorkomen.

• Valideer tegen ten minste één onafhankelijke thermometer of referentieconditie, vooral wanneer het doel het kwantificeren van de warmteoverdracht tussen apparaten is in plaats van alleen het visualiseren van patronen.

Een interpretatiehouding die verwarring vermindert, is om thermografische fosforen te behandelen als een optische transducerlaag.Als de vraag over warmteoverdracht wordt gedomineerd door bulkgeleiding binnen het apparaat, verdwijnt de laag vaak naar de achtergrond;als de vraag wordt gedomineerd door oppervlakte-interacties, wordt de laag onderdeel van de randvoorwaarde en hoort hij thuis in het model.

Hoe u kunt kiezen tussen het scannen van thermische sondes en thermografische fosforen

Breng het gereedschap in lijn met de vraag over warmteoverdracht

Kies voor het scannen van thermische sondes bij het oplossen van hotspots op microschaal, het lokaliseren van smalle warmtestroompaden of het vergelijken van thermisch contrast tussen kenmerken op nanoschaal.Kies voor thermografische fosforen bij het in kaart brengen van de temperatuur over grote gebieden, het vastleggen van tijdelijke verspreidingspatronen of het observeren van de koppeling tussen apparaten via een interface.

Behandel meetvervorming als een expliciete ontwerpparameter

Beide benaderingen kunnen het temperatuurveld beïnvloeden, alleen via verschillende mechanismen.Scansondes kunnen warmte aan het contact onttrekken en de lokale gradiënt opnieuw vormgeven;fosforlagen kunnen de randvoorwaarde wijzigen door een film toe te voegen met zijn eigen thermische en optische eigenschappen.Workflows die goed standhouden onder beoordeling kwantificeren deze vooroordelen doorgaans in plaats van te hopen dat ze klein zijn.

In veel echte vergelijkingen is de nominale resolutie niet bepalend voor de winnaar.De beslissende factor is of de verstoring strak genoeg kan worden begrensd zodat deze onder de geïnterpreteerde thermische gradiënten en contrasten blijft, zodat de conclusies stabiel blijven wanneer de meting wordt herhaald.

Een gegronde werkvisie

Het in kaart brengen van de temperatuur is het gemakkelijkst als de thermometer passief is en het systeem langzaam verandert.Studies naar warmteoverdracht tussen apparaten schenden vaak beide aannames: koppelingsveranderingen, interfaces evolueren en tijdconstanten kunnen kort zijn.Een verdedigbare aanpak combineert kalibratie, herhaalbaarheidscontroles en een vereenvoudigd thermisch model van de interactie tussen sonde en apparaat.

Deze benadering behandelt instrumentlimieten als meetbare parameters.Het verbetert ook de technische discussies door te focussen op wat werd gecontroleerd, wat onzeker bleef, en hoe die onzekerheid de warmteoverdrachtsanalyse beïnvloedt.

Elektrische halfgeleidertemperatuurmeting

Elektrische thermometrie bouwt voort op een eenvoudig maar gemakkelijk verkeerd te lezen feit: het elektrische gedrag van halfgeleiders verandert met de temperatuur.Door een gekozen elektrische parameter te observeren en deze via kalibratie in kaart te brengen, kan een systeem de temperatuur schatten zonder een afzonderlijke thermische transducer toe te voegen.In veel ontwerpen voelen die snelheid en integratie echt bevredigend, omdat de sensor in reeds bestaande circuits kan leven.Tegelijkertijd kan het verontrustend zijn om te zien hoe gemakkelijk een temperatuurschatting kan worden verstoord door niet-thermische invloeden, aangezien veel elektrische parameters parallel reageren op temperatuur en op bias, stress en veroudering.Een zorgvuldige meetbenadering richt zich op het scheiden van deze bijdragers, zodat de uitlezing de temperatuur volgt in plaats van wat er die dag nog meer is veranderd.

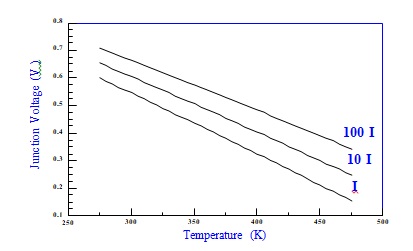

Junction Voltage Variation with Temperature

PN-splitsing

Een gebruikelijke elektrische stand-in voor temperatuur is de voorwaartse PN-overgangsspanning.Wanneer de voorwaartse stroom constant wordt gehouden, daalt de junctiespanning doorgaans ongeveer lineair naarmate de temperatuur stijgt.Dat gedrag wordt vaak samengevat door de temperatuurgevoeligheid bij constante stroom:

Equation 3

waarbij k de constante van Boltzmann is, q = 1,6 × 10⁻¹⁹ C, en E₉ de siliciumbandafstand.In alledaagse technische gesprekken wordt de helling vaak genoemd in de buurt van −2 mV/K, wat prettig kan aanvoelen als ‘plug-and-play’ tijdens de vroege opvoeding.Over bredere temperatuurbereiken drijft die helling echter af, omdat dragerstatistieken en bandgap-gerelateerde termen niet perfect lineair blijven.Om later onverwacht gedrag te voorkomen, worden hellingswaarden vaak gekalibreerd onder reële bedrijfsomstandigheden in plaats van alleen te vertrouwen op geschatte regels.

Het constant houden van de stroom is de voorwaarde die ervoor zorgt dat Vₚₙ(T)  zich op een voorspelbare manier gedraagt.Bij echte metingen kunnen kleine stroomfouten zich voordoen als temperatuurverandering, omdat de diodevergelijking exponentieel is, dus bijna constant kan nog steeds voldoende zijn om de afgeleide temperatuur te vervormen.Een veelvoorkomend laboratoriumprobleem doet zich voor wanneer een stroombron op zichzelf stabiel lijkt, maar de gemeten temperatuur verandert vanwege toevoerrimpels of ADC-bemonsteringstransiënten die het voorspanningspunt beïnvloeden.

Zelfverhitting is een tweede, zich herhalende valkuil.De diode dissipeert P ≈ IₚₙVₚₙ, en die dissipatie verhoogt de junctietemperatuur boven de omgevings- of bordtemperatuur die het systeem probeert te rapporteren.Vroege prototypes kunnen dit verbergen omdat thermische tijdconstanten de respons vertragen, waardoor snelle controles er schoner uitzien dan ze in werkelijkheid zijn zodra het systeem continu draait.

(a) Blijf de stroom detecteren zo laag als het geluidsbudget toelaat.

(b) Gebruik gepulseerde metingen met een gedefinieerde werkcyclus.

(c) Karakteriseer de thermische bezinking, zodat de uitleestijd het thermisch gedrag volgt in plaats van het testgemak.

Voor PN-junctiedetectie is een verdedigbare kalibratie een tweepunts- (of meerpunts-) kalibratie die wordt uitgevoerd bij de beoogde stroom en in het beoogde pakket, aangezien de thermische weerstand van het pakket en de leadframe-geleiding de schijnbare temperatuur beïnvloeden wanneer de dissipatie niet nul is.Bovendien is het in de praktijk meestal bevredigender om de volledige meetvoorwaarde te vergrendelen dan om fouten later met ingewikkelde correctie te ‘patchen’.

Stroomsterkte, meettiming na bias-toepassing, ADC-ingangsbelasting.

Wanneer deze omstandigheden stabiel worden gehouden, zijn er minder kalibratieparameters nodig en voelt de herhaalbaarheid op de lange termijn doorgaans minder kwetsbaar aan, vooral wanneer het apparaat wordt ingezet in omgevingen waar vermogen, activiteit en bemonsteringsgedrag in de loop van de tijd variëren.

MOSFET

MOSFET-drempelspanning is een andere temperatuurgevoelige elektrische parameter, vooral aantrekkelijk in op MOSFET gebaseerde geïntegreerde sensoren.Naarmate de temperatuur verandert, verschuiven de dragerstatistieken en de oppervlaktepotentiaal, waardoor de schijnbare drempelspanning verandert.Een representatieve relatie is:

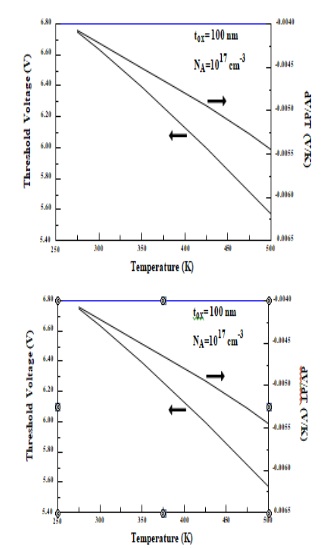

MOSFET Threshold Voltage Variation with Temperature

Equation 4

die de temperatuurafhankelijkheid koppelt aan de permittiviteit van silicium εₛᵢ, oxidecapaciteit Cₒₓ, doteringsdichtheid Nₐ en bulkpotentiaal ψᵦ.De aantrekkingskracht is duidelijk: Vₜ volgt de temperatuur sterk.De wisselwerking is net zo reëel: Vₜ volgt procesdetails ook sterk, en dat kan ervoor zorgen dat het schatten van de absolute temperatuur meer lijkt op een oefening in het beheersen van variabiliteit dan op het exploiteren van gevoeligheid.

Blootstelling aan processpreiding, biasomstandigheden en veroudering

In tegenstelling tot de voorwaartse val van een diode is de drempelspanning geen enkel direct gemeten getal;het hangt af van de extractiemethode.Verschillende definities, op constante stroom, op basis van transconductantie, extrapolatie, produceren verschillende numerieke drempels en verschillend temperatuurgedrag, dus het werkpunt moet worden omschreven in plaats van geïmpliceerd.Wanneer afvoerstroom, Vᴅꜱ of lichaamsvoorspanning verschuift, kunnen mobiliteitsdegradatie, DIBL en serieweerstand in de schatting lekken en temperatuurfouten veroorzaken die lijken op sensordrift.In de praktijk zijn dit het soort resultaten dat teams doet discussiëren over de vraag of de ‘sensor’ kapot is, terwijl het echte probleem is dat de meetdefinitie nooit strak genoeg was vastgelegd.

Oxide-gevangen lading, interfacetoestanden, bias-temperatuurinstabiliteit.

Veroudering voegt nog een laag ongemak toe: deze mechanismen kunnen Vₜ in de loop van de tijd onder elektrische spanning duwen, en zonder plan kan het systeem elektrische slijtage verkeerd interpreteren als een echte temperatuurverandering.

(a) Gevoel onder een goed gedefinieerde toestand met weinig spanning.

(b) Vermijd het extraheren van Vₜ in gebieden waar mobiliteitseffecten of DIBL het waargenomen gedrag domineren.

(c) Voeg periodieke herkalibratie of zelfcontroles toe wanneer levenslange stress wordt verwacht.

Kalibratie in de praktijk: per apparaat versus per lot, en wat aannames kosten

Omdat Cₒₓ, doteringsgradiënten en vaste lading per wafer en batch variëren, is bij op drempels gebaseerde thermometrie vaak kalibratie per apparaat, of in ieder geval per batch, nodig voor een consistente absolute nauwkeurigheid.Bij producten met een hoog volume sluiten teams vaak compromissen door een klein aantal testpunten te kalibreren en een compact firmwarecorrectiemodel te gebruiken.Die benadering voelt vaak minder glamoureus aan dan een enkele universele helling, maar heeft de neiging zich beter te gedragen wanneer de voedingsspanning, de werklast en de verstreken tijd het apparaat wegduwen van de nette omstandigheden die worden gebruikt bij een snelle karakterisering.

Een patroon dat herhaaldelijk opduikt in elektrische thermometrie is dat de parameter met de grootste nominale temperatuurcoëfficiënt niet altijd degene is die de meest betrouwbare temperatuurschatting oplevert.Wat de neiging heeft beter te werken is een parameter waarvan de temperatuurafhankelijkheid waarneembaar blijft onder gecontroleerde omstandigheden en minder verward blijft met andere variabelen.De voorwaartse spanning op de PN-overgang presteert vaak goed omdat het meten van constante stroom eenvoudig kan worden afgedwongen en het gedrag over gemeenschappelijke bereiken voorspelbaar is.Drempelspanningsdetectie kan uitstekend zijn in volledig geïntegreerde ontwerpen, maar vereist een strengere discipline rond biasing, de extractiedefinitie en driftbeheer.

Vast werkpunt, gecontroleerde excitatie, geminimaliseerde zelfopwarming, kalibratie afgestemd op werkelijk gebruik.

In de praktijk verbetert de temperatuurnauwkeurigheid gewoonlijk meer door meetdiscipline, bias-stabiliteit, timingcontrole, thermisch bezinkingsbewustzijn en kalibratie die de inzet weerspiegelt, dan door het selecteren van een parameter uitsluitend omdat de ∂/∂T-waarde op papier groter is.Dat verschil is vaak wat een bench-demo die er geruststellend uitziet onderscheidt van een systeem dat maanden later geloofwaardig blijft.

Conclusie

Het meten van de temperatuur van halfgeleiders wordt niet gedefinieerd door een enkele universele techniek, maar door methoden te selecteren die passen bij het fysieke gedrag, de tijdschaal en het thermische gebied dat wordt onderzocht.Optische detectie zorgt voor een snelle visualisatie van oppervlakteverwarming en beweging van hotspots, contactgebaseerde methoden bieden directe gelokaliseerde metingen met praktische laboratoriumtoegankelijkheid, en elektrische detectie maakt indirecte schatting van de junctietemperatuur mogelijk via het gedrag van het apparaat zelf.Elke benadering introduceert afwegingen op het gebied van ruimtelijke resolutie, thermische verstoring, kalibratiecomplexiteit, transiënte respons en gevoeligheid voor verpakkings- of omgevingsomstandigheden.In echte toepassingen komt de meest betrouwbare thermische karakterisering vaak voort uit het combineren van meerdere meettechnieken met simulatiemodellen om de kloof tussen zichtbaar oppervlaktegedrag en interne junctieomstandigheden te overbruggen.Naarmate de vermogensdichtheid en de structurele complexiteit van halfgeleiderapparaten blijven toenemen, zullen nauwkeurige thermische metingen essentieel blijven voor het verbeteren van de betrouwbaarheid, het valideren van ontwerpen, het optimaliseren van koelstrategieën en het voorkomen van langdurige storingen in geavanceerde elektronische systemen.

Gerelateerde blog
