Soorten IC-condensatoren: vergelijkingsgids voor MIM, MOM en MOS

Condensatoren in geïntegreerde schakelingen zijn niet allemaal hetzelfde gebouwd, en elk type is ontworpen om een ander probleem in het circuitontwerp op te lossen.MIM-, MOM- en MOS-condensatoren verschillen in de manier waarop ze zijn gestructureerd, hoe stabiel hun capaciteit blijft en hoe efficiënt ze het chipoppervlak gebruiken.Deze verschillen hebben een directe invloed op de prestaties in analoge, RF- en gemengde signaalsystemen.Dit artikel legt uit hoe elke condensator werkt, benadrukt hun sterke punten en beperkingen, en laat zien hoe ontwerpbeslissingen worden geleid door afwegingen tussen nauwkeurigheid, dichtheid, stabiliteit en complexiteit van de fabricage.

Catalogus

MIM-condensatoren

MIM-condensatoren gebruiken twee metalen platen, gescheiden door een zeer dunne isolatielaag.Dankzij deze eenvoudige structuur kunnen ze lading efficiënt opslaan binnen een klein gebied.De korte afstand tussen de platen zorgt voor een hoge capaciteitsdichtheid, waardoor ze geschikt zijn voor compacte ontwerpen.Kleine ongewenste effecten, zoals parasitaire capaciteit, kunnen echter nog steeds optreden en de nauwkeurigheid enigszins beïnvloeden.

MIM-condensatoren verbeteren de capaciteit door meerdere metaallagen te stapelen en deze via via's met elkaar te verbinden.Deze opstelling vergroot het effectieve plaatoppervlak zonder extra ruimte op de chip in beslag te nemen.De keuze van de metaallagen hangt af van het ontwerpdoel, waarbij een compacte lay-out en stabiele prestaties in evenwicht worden gebracht.Dit maakt MIM-condensatoren betrouwbaar voor analoge en RF-circuits waarbij consistent gedrag van belang is.

Het toevoegen van MIM-condensatoren vereist extra processtappen, waardoor de productiecomplexiteit en de kosten toenemen.Zorgvuldige coördinatie tijdens het ontwerp en de fabricage is nodig om problemen te voorkomen.Tegelijkertijd moet de isolatielaag sterke elektrische velden aankunnen zonder kapot te gaan.Wanneer ze op de juiste manier zijn ontworpen, bieden MIM-condensatoren stabiele en voorspelbare prestaties, vooral bij hoogfrequente toepassingen.

MIM-condensatoren worden veel gebruikt in RF-circuits, filters, versterkers en voedingssystemen.Nieuwe ontwerpen gebruiken betere materialen en meerlaagse structuren om de capaciteit te verbeteren en lekkage te verminderen.Dankzij deze verbeteringen kunnen ze moderne systemen ondersteunen die een hoge dichtheid en stabiel elektrisch gedrag nodig hebben.

MIM-condensatoren richten zich op nauwkeurigheid en stabiliteit in plaats van op maximale dichtheid.Dit maakt ze een sterke keuze voor circuits die betrouwbaar moeten blijven onder veranderende omstandigheden.Door voortdurende verbeteringen op het gebied van materialen en fabricage blijft het gebruik ervan in geavanceerde elektronica toenemen, inclusief hogesnelheidscommunicatie en opkomende technologieën.

MOM-condensatoren

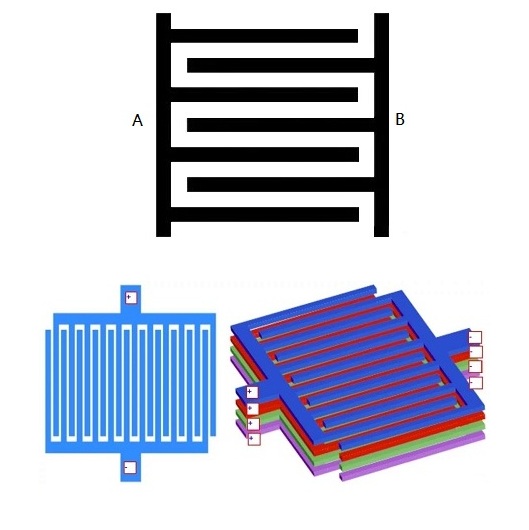

MOM-condensatoren (Metal-Oxide-Metal) maken gebruik van in elkaar grijpende structuren die in dezelfde metaallaag zijn opgesloten om de capaciteit te extraheren tussen metalen vingers die zich dicht bij elkaar bevinden.Deze structuren maken een efficiënt ruimtelijk gebruik mogelijk en verbeteren de dichtheid van de condensator, vooral in geavanceerde halfgeleiderknooppunten, waar de afstand tussen de vingers wordt geminimaliseerd en meerlaagse metaalconfiguraties worden opgenomen.Het ontwerpframework kan naadloos worden geïntegreerd in standaard CMOS-processen, waardoor de noodzaak voor extra fabricagestappen wordt vermeden en een eenvoudige implementatie in steeds ingewikkelder circuitontwerpen wordt vergemakkelijkt.

MOM-condensatoren staan bekend om hun unieke voordelen, waaronder:

• Hoge unitcapaciteit, waardoor compacte apparaatontwerpen mogelijk zijn.
• Minimale parasitaire effecten, die bijdragen aan verminderde signaalinterferentie.
• Symmetrie in structuur, waardoor consistente prestaties in diverse toepassingen worden gegarandeerd.
• Superieure RF-prestaties afgestemd op snelle signaaloverdracht.
• Betrouwbare matchingkarakteristieken die circuitontwerpen ondersteunen.

Hun compatibiliteit met meerlaagse bedradingssystemen is opmerkelijk, omdat hierdoor de noodzaak voor extra maskerlagen wordt geëlimineerd.Het gebruik van MOM-condensatoren in toepassingen met vaste condensatoren is vooral prominent aanwezig bij procesknooppunten van 28 nm en lager, waar toenemende dichtheid en het garanderen van operationele compatibiliteit worden benadrukt.Het vermogen van deze condensatoren om te voldoen aan de prestatie-eisen van hoogfrequente, hogesnelheidscircuits toont hun rol bij het verminderen van uitdagingen die verband houden met precisie en schaal.

Ondanks hun voordelen vertonen MOM-condensatoren bepaalde beperkingen, met name bij het bereiken van de stabiliteit en nauwkeurige capaciteitscontrole die wordt gezien bij MIM-condensatoren (Metal-Insulator-Metal).Wanneer precisie geen kritische vereiste is, wegen hun inherente symmetrie en lagere productiekosten vaak zwaarder dan de zorgen over kleine variaties in capaciteitswaarden.

MOM-condensatoren worden vaak gekozen voor toepassingen die een eenvoudige integratie en lagere kosten vereisen, zoals:

• RF-componenten die ruimte-efficiëntie vereisen.
• ADC's geoptimaliseerd voor gestroomlijnde bedradingsconfiguraties.
• Hogesnelheidsdatalinkcircuits die prestatie en betaalbaarheid in balans houden.

Effectief gebruik van MOM-condensatoren vereist een goed begrip van ontwerpnuances.Het optimaliseren van de lay-out van in elkaar grijpende metalen vingers en het benutten van meerlaagse structuren vereist een zorgvuldige kalibratie om prestatieverlies te voorkomen.Geavanceerde simulatietools worden gebruikt bij het voorspellen van parasitaire factoren en het verfijnen van geometrieën, waarbij ontwerpteams iteratieve prototyping gebruiken om de prestaties van de condensatoren te verfijnen.Deze praktijken zorgen ervoor dat MOM-condensatoren aan nauwkeurige eisen voldoen en tegelijkertijd de systeemintegriteit behouden.

De drang naar kleinere procesknooppunten binnen de halfgeleiderindustrie positioneert MOM-condensatoren niet alleen als capaciteitsgeneratoren, maar als facilitators van schaalbare systeemontwerpen met hoge dichtheid.Hun integratiefilosofie weerspiegelt een bredere trend in engineering, waarbij gebruik wordt gemaakt van de mogelijkheden van standaardprocessen voor gestroomlijnde workflows en consistente resultaten, waarbij efficiëntie en functionaliteit in evenwicht worden gebracht.

MOM-condensatoren spelen een substantiële rol in RF-circuits die veerkrachtige signaaloverdracht en nauwkeurige impedantiecontrole vereisen.Hun vermogen om signaalconsistentie te behouden sluit aan bij de vooruitgang in moderne draadloze communicatie, waarbij toenemende transmissiesnelheden en ontwerpsymmetrie belangrijk zijn.Deze dubbele focus op snelheid en precisie benadrukt het aanpassingsvermogen van de condensatoren aan het snel evoluerende technologische landschap, waardoor ze waardevolle instrumenten blijven bij het mogelijk maken van efficiënte mondiale connectiviteit.

MOS-condensatoren

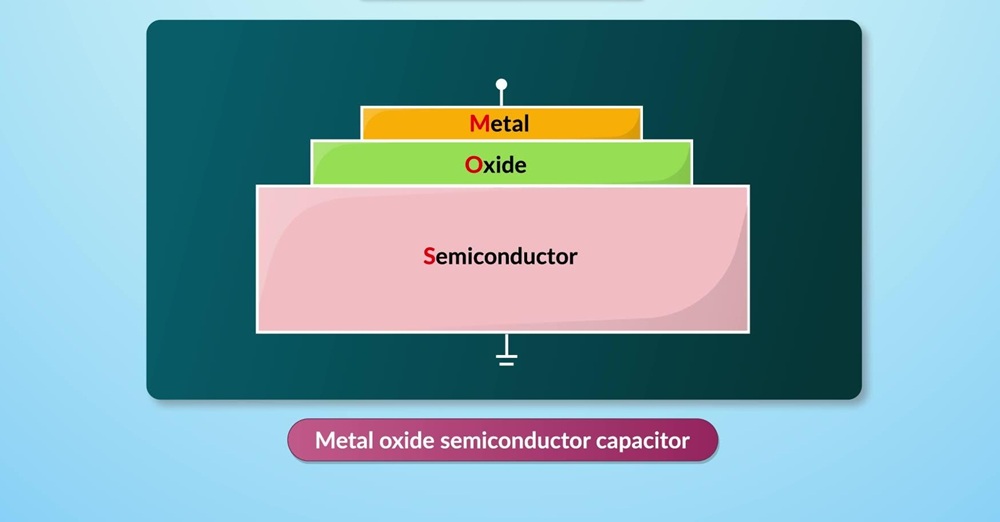

MOS-condensatoren (Metal-Oxide-Semiconductor) dienen als fundamentele componenten in MOSFET-gebaseerde circuits en moderne geïntegreerde systemen.Hun structuur, een gelaagde formatie van een metalen poort, een oxide-isolator (meestal SiO₂ vanwege de isolerende efficiëntie) en een halfgeleidersubstraat, vertegenwoordigt een convergentie van precisietechniek en materiaalkunde.Deze condensatoren worden beheerst door poortspanning en werken in drie domeinen: accumulatie, uitputting en inversie.Elk domein introduceert verschillende elektrostatische effecten die direct vormgeven aan hun praktische toepassingen.

Structurele en functionele interacties

• Kenmerken binnen het inversiegebied

In het inversiegebied (waar Vgs > Vth) lijken MOS-condensatoren sterk op parallelle plaatcondensatoren, waarbij de oxidelaag functioneert als het diëlektricum.Deze geleidingstoestand levert verbeterde lineariteit op, wat aantrekkelijk is voor toepassingen die voorspelbare capaciteitsprofielen vereisen.Bovendien introduceert hun dynamische operationele gedrag, aangedreven door poortspanningsmodulatie, mogelijkheden om ze te gebruiken als spanningsgestuurde condensatoren.Circuits die afhankelijk zijn van instelbare capaciteit winnen aan functionele diversiteit, hoewel er niet-lineariteiten kunnen optreden, die een zorgvuldige evaluatie vereisen in scenario's met strikte prestaties.

• Spanningsvariabiliteit en uitdagingen op het gebied van precisie

Capaciteitsvariabiliteit als gevolg van spanningsmodulatie geeft MOS-condensatoren een dichtheidsvoordeel ten opzichte van conventionele varianten zoals MIM (Metal-Insulator-Metal) of MOM (Metal-Oxide-Metal) structuren.Desalniettemin kan een dergelijke variabiliteit verontrustend zijn voor gevoelige ontwerpen, omdat het niet-lineair gedrag introduceert dat schadelijk is voor nauwkeurige analoge systemen zoals ADC's (analoog-naar-digitaal converters) of referentiecircuits.De instabiliteit wordt verminderd door het gebruik van MOS-condensatoren van het accumulatietype met NMOS in een n-well-opstelling.Dit verbetert de stabiliteit bij positieve poortspanningen.Deze methode helpt grenzen te overwinnen en ondersteunt nauwkeurige prestaties in nauwkeurige analoge circuits.

Toepassingsspectrum en ontwerpbeperkingen

• Domeinen van praktische relevantie

MOS-condensatoren worden gebruikt in compacte elektronische lay-outs en blinken uit in RF-circuits, omgevingen met gemengde signalen en andere systemen die zijn afgestemd op afstembare capaciteitsmogelijkheden.Toch introduceert hun dynamische karakter dubbele implicaties: verbeterde gebiedsefficiëntie verweven met gevoeligheid voor door variabiliteit veroorzaakte uitdagingen.Hoogwaardige sensoren en instrumentatiecircuits, vaak belast met een strikte nauwkeurigheid, kunnen dergelijke variabiliteit minder accommoderend vinden.

• Ontwerpafwegingen evalueren

De discussie rond MOS-condensatoren gaat verder dan louter voordelen.Sleutelfactoren zoals dichtheid, lineariteit en variatie worden in evenwicht gebracht door herhaalde optimalisatie.Oxidedikte, poortgeometrie en integratiemethoden worden aangepast om aan de ontwerpdoelstellingen te voldoen.Dergelijke verfijningsprocessen omvatten niet alleen technische aanpassingen, maar ook een focus op de wisselwerking tussen circuitstabiliteit en consistentie, waarbij de resultaten afhankelijk worden gemaakt van ingewikkelde ontwerpconfiguraties.

Innovatieve richtingen en toekomstperspectieven

• Adaptieve circuitmogelijkheden

De inherent dynamische eigenschappen van MOS-condensatoren bieden mogelijkheden voor adaptieve ontwerpen, vooral in energie-efficiënte toepassingen.Het benutten van hun spanningsgestuurde capaciteit onthult een spectrum aan mogelijkheden voor zelfafstemmende systemen die kunnen reageren op veranderende omgevingsvariabelen.Deze innovaties zouden de operationele veerkracht en bruikbaarheid in de volgende generatie elektronica opnieuw kunnen definiëren.

• Materiaalverkenning voor verbeterde efficiëntie

Door verder te gaan dan de traditionele SiO₂-diëlektrica, worden nieuwe wegen geopend.Het opnemen van materialen met een hoge k, zoals op hafnium gebaseerde oxiden, kan de variabiliteit verminderen en tegelijkertijd de algehele oppervlakte-efficiëntie verbeteren.De integratie van dergelijke geavanceerde diëlektrica zou een verhoogde precisie in zowel analoge als hybride domeinen kunnen bevorderen.

• Computationele integratie in ontwerpevolutie

De evolutie van het ontwerp van MOS-condensatoren omvat nu steeds meer AI-centrische benaderingen.Machine learning-modellen en geavanceerde simulatietools helpen bij het voorspellen van niet-lineair gedrag.Deze tools ondersteunen ook slimmere en efficiëntere ontwerpbeslissingen.Deze technologieën fungeren als een intellectueel raamwerk voor proactieve foutbeperking en bredere toepasbaarheid, waardoor MOS-condensatoren kunnen floreren in toepassingen die voorheen werden beperkt door prestatiedrempels.

De vergelijking van MIM-, MOM- en MOS-condensatoren

MIM-, MOM- en MOS-condensatoren verschillen qua structuur, nauwkeurigheid, stabiliteit, capaciteitsdichtheid en fabricage-inspanning.De keuze hiertussen hangt af van drie praktische factoren: hoe stabiel de capaciteit onder voorspanning moet blijven, hoeveel lay-outgebied beschikbaar is en hoeveel procescomplexiteit kan worden getolereerd.

MIM-condensatoren

MIM-condensatoren volgen een parallelle plaatstructuur, waarbij twee metalen platen worden gescheiden door een diëlektrische laag.De capaciteit wordt rechtstreeks bepaald op basis van het plaatoppervlak x de capaciteit van de eenheid, zodat waarden tijdens de lay-out met grote zekerheid kunnen worden geschat.

In de praktijk worden deze condensatoren gebouwd met behulp van topmetaallagen (bijvoorbeeld mTOP1 en mTOP-1).Tijdens de lay-out wordt de ene plaat toegewezen als de bovenkant en de andere als de onderkant, en deze kunnen niet worden verwisseld zonder het gedrag te beïnvloeden, dus verbindingen moeten zorgvuldig en consistent worden geplaatst.

Omdat het elektrische veld goed tussen de platen is opgesloten, blijft de capaciteit zeer stabiel bij spanningsveranderingen en vertoont deze een sterke nauwkeurigheid bij procesvariaties.Dit maakt MIM-condensatoren een standaardkeuze in analoge en RF-circuits, waar voorspelbaar gedrag belangrijk is.

MOM-condensatoren

MOM-condensatoren worden gevormd door metalen vingers naast elkaar op dezelfde laag te plaatsen, waardoor capaciteit tussen aangrenzende randen ontstaat.In plaats van te vertrouwen op een speciale structuur, worden ze rechtstreeks opgebouwd via geometrische routeringspatronen.

De capaciteit kan worden vergroot door meerdere metaallagen verticaal te stapelen en ze parallel te verbinden.Dit verhoogt de capaciteit zonder veel extra ruimte te gebruiken.Het resultaat is afhankelijk van hoeveel metaallagen er in de PDK aanwezig zijn.

Omdat de capaciteit afkomstig is van randkoppeling en lay-outgeometrie, is deze gevoeliger voor variaties in de afstand, routeringsdetails en proceseffecten.Als gevolg hiervan zijn MOM-condensatoren minder voorspelbaar en minder stabiel dan MIM-condensatoren.

Ze worden doorgaans gebruikt wanneer een gemiddelde capaciteit nodig is, het oppervlak behouden moet blijven en hoge precisie niet essentieel is.

MOS-condensatoren

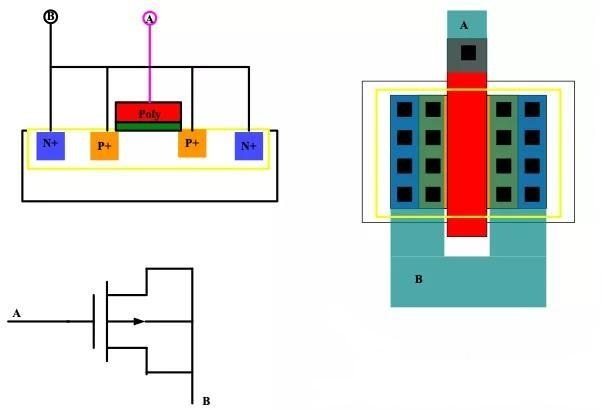

MOS-condensatoren worden gemaakt door een MOS-transistor te configureren als een apparaat met twee aansluitingen, meestal door bepaalde aansluitingen met elkaar te verbinden.De capaciteit komt van het poortoxide en het onderliggende kanaalgebied.

Het belangrijkste gedrag is dat de capaciteit verandert met de aangelegde spanning, omdat de kanaalconditie verschuift tussen accumulatie, uitputting en inversie.Dit betekent dat de capaciteit niet-lineair en bias-afhankelijk is, in plaats van vast.

Hierdoor zijn MOS-condensatoren niet geschikt voor circuits die stabiele of nauwkeurige capaciteitswaarden vereisen.Deze zelfde variabiliteit maakt ze echter nuttig in circuits die opzettelijk afhankelijk zijn van spanningsgestuurde capaciteit, zoals afstemmings- of adaptieve systemen.

Net als bij MIM zijn de terminals niet uitwisselbaar en kunnen onjuiste verbindingen leiden tot onbedoelde bedieningsgebieden.

Bij het vergelijken van condensatoren binnen hetzelfde lay-outgebied is de algemene trend:

MIM < MOM < MOS

MOS-condensatoren bieden de hoogste capaciteit per oppervlakte-eenheid, terwijl MIM-condensatoren de laagste bieden.In veel processen levert een MIM-condensator slechts ongeveer een derde van de capaciteitsdichtheid van een MOS-condensator.

Dit maakt MOS-structuren aantrekkelijk als het gebied strak beperkt is, ook al offeren ze nauwkeurigheid en stabiliteit op.

MOM-condensatoren zijn volledig opgebouwd uit standaard metaalgeleidingslagen, zodat er geen extra maskers of speciale fabricagestappen nodig zijn.Dit houdt het proces eenvoudig en kostenefficiënt, vooral in geavanceerde knooppunten met veel metaallagen.

MIM-condensatoren vereisen daarentegen extra maskers en speciale diëlektrische lagen.Deze extra stappen verhogen de complexiteit en kosten van de productie, maar maken een veel betere controle over de nauwkeurigheid en stabiliteit van de capaciteit mogelijk.

In praktisch ontwerp zorgt dit voor een duidelijke afweging:

• MOM → eenvoudiger proces, lagere kosten, lagere precisie
• MIM → complexer proces, hogere kosten, hogere precisie

Conclusie

MIM-, MOM- en MOS-condensatoren vervullen elk een duidelijke rol in de moderne micro-elektronica, waarbij geen enkel type geschikt is voor alle toepassingen.MIM-condensatoren bieden de hoogste stabiliteit en nauwkeurigheid, maar vereisen een complexere fabricage.MOM-condensatoren bieden een evenwicht tussen dichtheid en kosten door gebruik te maken van standaard metaallagen, zij het met minder precisie.MOS-condensatoren leveren de hoogste capaciteitsdichtheid en afstembaarheid, maar hun spanningsafhankelijke gedragslimieten gelden voor gebruik in precisiecircuits.In de praktijk komt de selectie van condensatoren neer op het balanceren van prestatiebehoeften, beschikbare ruimte en procesbeperkingen, waardoor de gekozen structuur in lijn ligt met de functionele doelen van het circuit.

Veelgestelde vragen (FAQ's)

1. Wat definieert een MOM-condensator, en waarom is dit belangrijk?

Een MOM-condensator maakt gebruik van in elkaar grijpende metaallagen om capaciteit te creëren door middel van randkoppeling.Het bespaart chipoppervlak en is belangrijk voor compacte, hoogfrequente RF- en gemengde signaalcircuits.

2. Waarin verschilt een MIM-condensator en waar wordt deze gebruikt?

Een MIM-condensator bestaat uit twee metalen platen met daartussen een dun diëlektricum.Het biedt nauwkeurige, stabiele capaciteit, waardoor het ideaal is voor nauwkeurige analoge en RF-toepassingen.

3. Welke functies heeft een MOS-condensator?

Een MOS-condensator regelt de lading met behulp van een spanning over metaal-, oxide- en halfgeleiderlagen.Het wordt gebruikt in MOSFET's, geheugenapparaten en beeldsensoren voor laadcontrole en opslag.
