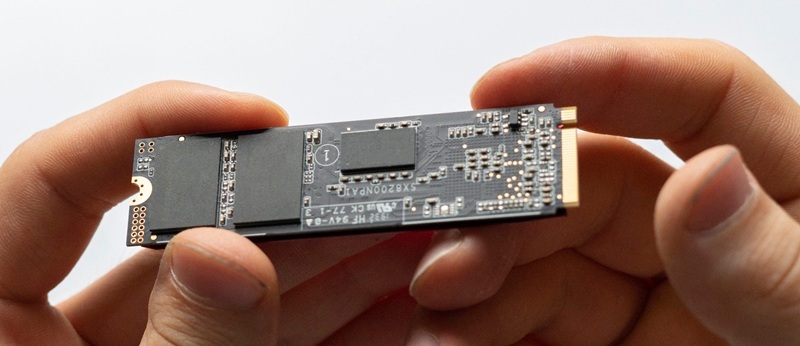

NAND Flash is een niet-vluchtige geheugentechnologie die is opgebouwd uit zeer dichte rasters van opslagcellen.Het wordt vaak gebruikt wanneer een hogere opslagdichtheid nodig is zonder de totale componentkosten te verhogen.Bij de dagelijkse productplanning komt de aantrekkingskracht van NAND naar voren als een eenvoudige vergelijking: hogere capaciteit per pakket, lagere kosten per bit en een productie-ecosysteem dat volume ondersteunt.
In het bredere flashlandschap wordt NAND doorgaans gepositioneerd als opslag in de eerste plaats in plaats van direct toegankelijk geheugen.Dit is de reden waarom het herhaaldelijk voorkomt in consumenten- en embedded ontwerpen, en waarom SSD's er zo zwaar op leunen: veel echte systemen geven meer om duurzame doorvoer en prijs per gigabyte dan om het herschrijven van een enkele byte op het moment dat software daarom vraagt.
Veel voorkomende NAND-zware productcategorieën zijn onder meer: camera's, USB-flashstations, ingebedde apparaten, SSD's.
Vanuit praktisch technisch oogpunt komt de efficiëntie van NAND voort uit het verplaatsen van gegevens in grotere stukken.Het is comfortabel met programmeren op paginaniveau en wissen op blokniveau, en het heeft de neiging toegangspatronen te belonen die er sequentieel of batch-georiënteerd uitzien in plaats van kleine, verspreide updates.Wanneer mensen op NAND gebaseerde producten als snel omschrijven, is de snelheid die ze opmerken vaak het resultaat van opeenvolgende overdrachten plus parallellisme over meerdere dies en kanalen, en niet van het vermogen om kleine fragmenten ter plekke te herschrijven.
Dat onderscheid komt vaak naar voren in ontwerprecensies, omdat het stilletjes vrijwel alles stroomafwaarts beïnvloedt: bestandssysteemkeuzes, updatestrategieën, controllerwachtrijen, buffering en hoe agressief software kan aannemen dat de semantiek zich zal overschrijven.Teams die NAND als een byte-adresseerbaar medium behandelen, worden later vaak verrast;teams die de inherente granulariteit ervan accepteren, hebben doorgaans het gevoel meer controle te hebben over de prestaties en de levensduur.
NAND en NOR zijn de twee belangrijkste flashfamilies, en als je ze vergelijkt, betekent dit op nuttige wijze dat je erkent dat beide zijn geoptimaliseerd rond een andere reeks prioriteiten.Bij praktisch selectiewerk komt de beslissing vaak neer op wat voor soort toegangspatroon het systeem verwacht bij het opstarten, tijdens updates en bij langdurig gebruik.
• NOCH flits: Lees Toegankelijkheid en Execute-In-Place Bias
NOR is gevormd rond willekeurige leestoegang en ondersteunt Execute-In-Place (XIP), zodat code rechtstreeks vanuit de flash kan worden uitgevoerd zonder eerst naar RAM te worden gekopieerd.Dat gedrag heeft de neiging geruststellend aan te voelen in opstartpaden, omdat het systeem instructies kan ophalen met een relatief deterministische latentie en minimaal bewegende delen.
NOR wordt vaak gekozen in scenario's waarin firmware-images klein zijn, bootloaders voorspelbare metingen nodig hebben en het opstartgedrag van het product naar verwachting helder en herhaalbaar zal zijn.De afwegingen komen tot uiting naarmate de capaciteit toeneemt: wis-/programmeerbewerkingen zijn relatief traag, en de kostencurve stijgt snel naarmate de dichtheid toeneemt.Bij veldgerichte ontwerpen eindigt NOR vaak als de betrouwbare, kleine opslagplaats in plaats van de plek om grote datasets te parkeren.
• NAND-flitser: Dichtheid en doorvoer voor bulkopslag
NAND neemt het tegenovergestelde standpunt in.Het geeft prioriteit aan maximale bitdichtheid en hoge doorvoer bij het verplaatsen van grotere hoeveelheden gegevens.Dat maakt het een natuurlijke oplossing voor grote datasets, media, logpijplijnen en algemene massaopslag, waarbij het systeem beheerde schrijfbewerkingen en achtergrondwerk kan tolereren.
Veel voorkomende op NAND afgestemde workloads zijn onder meer: grote datasets, mediaopslag, logboekregistratie, massaopslag voor algemene doeleinden.
De wisselwerking is dat NAND van nature geen transparante opslag is.Om zich als betrouwbare opslag op schaal te gedragen, vertrouwt het op een beheerlaag die de fysieke eigenaardigheden absorbeert en een stabiele interface biedt met de rest van het systeem.
In de meeste succesvolle NAND-ontwerpen concentreert de echte technische inspanning zich op de controller plus firmware/softwarestack.De stapel bestaat omdat NAND-apparaten met onvolkomenheden worden verzonden, met slijtage evolueren en foutgedrag vertonen dat opzettelijk moet worden afgehandeld.Langdurige aanhoudende schrijfbewerkingen laten vaak zien dat kleine processnelkoppelingen later ernstige betrouwbaarheidsproblemen kunnen veroorzaken.
Een op NAND gebaseerde implementatie omvat doorgaans de volgende verantwoordelijkheden, elk met zijn eigen operationele persoonlijkheid gedurende de levensduur van het product:
• Slechte blokafhandeling: sommige blokken zijn af fabriek onbruikbaar, en andere blokken kunnen na verloop van tijd defect raken;Robuuste ontwerpen gaan ervan uit dat defecten normaal zijn en budgetteren de reservecapaciteit dienovereenkomstig.
• Slijtage-nivellering: wiscycli zijn eindig, dus schrijfbewerkingen worden over het apparaat verspreid om te voorkomen dat een paar hete gebieden voortijdig verouderen;systemen met een lange levensduur laten vaak slijtage-egalisatiekwaliteit zien in de vorm van stabiliteit of verrassend vroege storingen.
• Foutcorrectie (ECC): bitfoutpercentages hebben de neiging toe te nemen met een hogere dichtheid en leeftijd;Een sterkere ECC verandert het gedrag van marginaal ruw silicium vaak in opslag die zich rustig gedraagt onder echte werklasten.
• Logisch-fysieke mapping: omdat in-place updates inefficiënt zijn, wijst het systeem logische adressen opnieuw toe aan fysieke pagina's en maakt het gebruik van out-of-place updates;deze mapping ondersteunt SSD Flash Translation Layers (FTL's) en vergelijkbare ingebedde abstracties.
Een patroon dat herhaaldelijk in producten opduikt en de neiging heeft om ouder te worden, is het verdelen van verantwoordelijkheden: houd de opstartcode en klein, lees regelmatig firmwarecomponenten in NOR, en plaats gegevensopslag met hoge capaciteit in NAND.Deze indeling komt overeen met hoe elke technologie zich van nature gedraagt, en vermindert vaak het aantal ongemakkelijke compromissen dat een team moet sluiten.
In veel verscheepte systemen zorgt deze aanpak er ook voor dat het herstelgedrag meer gecontroleerd aanvoelt.Als het datagebied met hoge capaciteit verslechtert of herstel nodig heeft, kan het apparaat nog steeds opstarten vanuit een compacte, robuuste codeopslag en vervolgens reparatiestromen, migraties of veilige-modusprocedures uitvoeren zonder het product in een steen te veranderen.
Een nuttige mentaliteit is om NAND minder als geheugen te behandelen en meer als een beheerd opslagmedium met zijn eigen regels.Ontwerpen die standhouden in de productie hebben de neiging om in een vroeg stadium de beperkingen van NAND het hoofd te bieden, granulariteit van het schrijven, wis-voor-schrijf-gedrag en foutgroei in de loop van de tijd, en vervolgens het gedrag van de controller, het firmwarebeleid en de updatestrategie rond deze realiteit vorm te geven.
Wanneer het systeem vooraf met deze verwachtingen wordt gebouwd, kan NAND een combinatie van kostenefficiëntie, capaciteit en doorvoer leveren die moeilijk op grote schaal te reproduceren is met andere niet-vluchtige technologieën.Dit is vaak het punt waarop scepsis omslaat in waardering: het medium is veeleisend, maar beloont gedisciplineerd ontwerp met zeer competitieve resultaten.
NAND-flash slaat informatie op door te bepalen hoeveel elektrische lading er in een geheugencel achterblijft, zodat de cel tijdens leesbewerkingen naar verschillende drempelspanningsgebieden (Vt) verschuift.In praktische systemen zijn de opgeslagen gegevens niet eenvoudigweg een vaste spanningswaarde.De betrouwbaarheid hangt af van hoe duidelijk de controller nog steeds aangrenzende Vt-verdelingen kan onderscheiden nadat ruis, temperatuurvariatie, retentieverlies en slijtage de beschikbare marge in de loop van de tijd geleidelijk verminderen.
Naarmate de Vt-scheiding strenger wordt, is het opslagsysteem steeds meer afhankelijk van sterkere ECC, adaptief leesbeheer, vernieuwingsgedrag en werklastoptimalisatie om een betrouwbare werking bij langdurig gebruik te behouden.

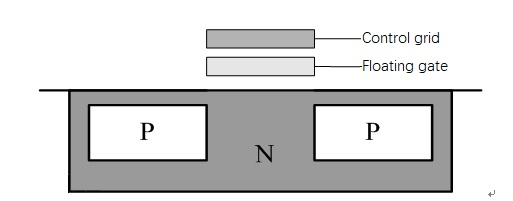

NAND-flashcellen slaan lading op door elektronen op te vangen in een geïsoleerd opslaggebied dat de drempelspanning van de transistor verandert.Er worden vaak twee belangrijke opslagbenaderingen gebruikt: drijvende-poortstructuren en ladingvangstructuren.
NAND met zwevende poort slaat elektronen op in een geleidende zwevende poort, geïsoleerd door oxidelagen.De gevangen lading verschuift de drempelspanning door middel van elektrostatische koppeling.Charge-trap NAND slaat in plaats daarvan elektronen op in gelokaliseerde vanggebieden, meestal in siliciumnitridelagen, waar het ladingsgedrag ruimtelijker wordt verdeeld.

In echte ontwerpen worden de verschillen zichtbaar door:
• Ladingslekgedrag en plaatselijke defectgevoeligheid
• Retentiestabiliteit naarmate de oxidestress zich ophoopt
• Verslechtering van het uithoudingsvermogen bij herhaaldelijk programmeren/wissen
• Cel-tot-cel-interferentie naarmate de dichtheid toeneemt
Naarmate de NAND-schaling voortduurt, wordt het behouden van een stabiele Vt-scheiding steeds moeilijker omdat aangrenzende cellen sterker interageren door parasitaire koppeling en randeffecten.

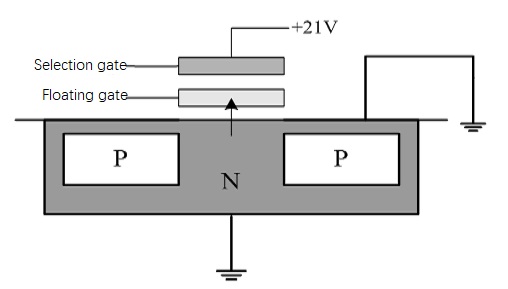

Het programmeren en wissen van NAND-cellen is afhankelijk van Fowler-Nordheim-tunneling, waarbij zorgvuldig gecontroleerde hoogspanningsgolfvormen elektronen door extreem dunne oxidebarrières bewegen.Tijdens het programmeren raken elektronen gevangen in het opslaggebied en verhogen de drempelspanning.Tijdens wisbewerkingen worden elektronen verwijderd, zodat de cel terugkeert naar de gewiste toestand.
Zodra de lading is opgeslagen, kan de cel informatie vasthouden zonder externe voeding.De retentie neemt echter geleidelijk af naarmate oxideslijtage, temperatuurstress en herhaalde cycli in de loop van de tijd snellere lekpaden creëren.

Retentieverlies wordt gewoonlijk erger onder de volgende omstandigheden:
• Verhoogde bedrijfs- of opslagtemperatuur
• Lange bewaartermijnen na programmering
• Hoog totaal aantal programmeer-/wiscycli
Bij praktische implementaties gedraagt retentiegedrag zich meer als een geleidelijke achteruitgang dan als een vaste specificatie.Naarmate apparaten ouder worden, compenseren controllers dit vaak door de leesdrempels, het vernieuwingsgedrag en de ECC-activiteit aan te passen om betrouwbaar gegevensherstel te behouden.
NAND-flash bereikt een hoge opslagdichtheid door cellen in serie als strings te verbinden en ze in grote arrays te organiseren.Deze architectuur vermindert de overhead per cel en verlaagt de kosten per bit, maar introduceert ook operationele beperkingen omdat meerdere cellen routeringsstructuren, detectiecircuits en wismechanismen delen.
In tegenstelling tot echt willekeurig toegankelijk geheugen zijn NAND-bewerkingen sterk verbonden met de pagina- en blokorganisatie.
NAND-lees- en programmabewerkingen vinden plaats met paginagranulariteit omdat detectiepaden en woordlijnstructuren zijn geoptimaliseerd om te werken op paginagrote gebieden van de array.Tijdens een leesoperatie geeft de controller een bias aan de NAND-reeks en meet de stroom om te bepalen of elke cel boven of onder geselecteerde drempelspanningsreferentieniveaus valt.
Programmeren maakt normaal gesproken gebruik van Incremental Step Pulse Programming (ISPP), waarbij het apparaat herhaaldelijk kleine programmeerpulsen toepast, gevolgd door verificatiecontroles totdat het beoogde Vt-bereik is bereikt.

Verschillende NAND-gedragingen worden belangrijk tijdens implementatiewerkzaamheden:
• Programmering vindt plaats via herhaalde puls-en-verificatiecycli in plaats van een enkele handeling
• Onvolledige programmering tijdens een plotselinge stroomonderbreking kan leiden tot onzekere celstatussen
• Schrijft normaal gesproken op lege pagina's in plaats van bestaande gegevens rechtstreeks te overschrijven
Verkeerd uitgelijnde schrijfbewerkingen zorgen vaak voor extra interne kopieer- en boekhoudkundige overhead.Systemen die werklasten afstemmen op de grenzen van NAND-pagina's ervaren doorgaans een stabielere latentie en minder opschoningsactiviteiten op de achtergrond.
Wisbewerkingen vinden plaats met blokgranulariteit omdat veel cellen wisstructuren met hoge spanning delen.Het wissen van kleinere regio's zou de circuitoverhead vergroten en de opslagdichtheid verminderen.Een blokwissen reset cellen doorgaans naar de gewiste status, gewoonlijk geïnterpreteerd als allemaal 1's.
Programmeren verschuift vervolgens selectief bits naar nullen door lading toe te voegen en de drempelspanning te verhogen.Vanwege dit gedrag ondersteunt NAND programmeren in één richting:
• Bits kunnen tijdens het programmeren van 1 naar 0 overgaan
• Het terugsturen van bits van 0 naar 1 vereist het wissen van een volledig blok
Deze beperking van wissen vóór schrijven heeft een grote invloed op het ontwerp van de controller, de bestandssystemen en de strategieën voor opslagoptimalisatie.Systemen die deze beperkingen negeren, hebben vaak last van een hogere schrijfversterking, onstabiele latentie en versnelde slijtage in de loop van de tijd.
Een vereenvoudigd operationeel model dat vaak wordt gebruikt is:
• NAND gedraagt zich als een vooraf gewist opslagmedium
• Dataprogrammering voert voornamelijk 1 → 0-overgangen uit
• Volledige wisbewerkingen herstellen het blok terug naar een herbruikbare staat

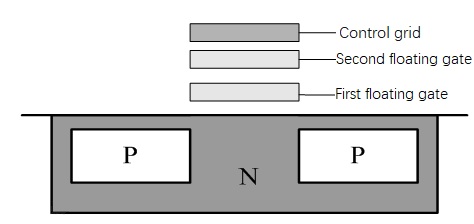

Moderne NAND verhoogt de dichtheid door meerdere bits in één cel op te slaan via meerdere drempelspanningsbereiken.SLC slaat één bit per cel op, terwijl MLC, TLC en QLC het aantal Vt-toestanden geleidelijk verhogen.
Naarmate er meer bits in elke cel worden opgeslagen, wordt de beschikbare spanningsmarge tussen aangrenzende toestanden kleiner.Dit maakt het apparaat steeds gevoeliger voor ruis, retentiedrift, leesverstoringseffecten en interferentie van naburige cellen.
Er komen verschillende praktische gevolgen naar voren als de dichtheid toeneemt:
• Bij het lezen zijn mogelijk meerdere referentievergelijkingen nodig om het juiste Vt-gebied te identificeren
• Controllers passen leesdrempels vaak dynamisch aan naarmate apparaten ouder worden
• ECC- en vernieuwingsbewerkingen worden steeds belangrijker voor de betrouwbaarheid op lange termijn
• Temperatuurvariaties en retentieverlies verstoren de leesnauwkeurigheid
Bij hogere dichtheden gaat het bij de NAND-betrouwbaarheid minder om de vraag of de cel fysiek lading kan vasthouden, maar meer om de vraag of de controller continu voldoende scheiding kan handhaven tussen steeds nauwere spanningsverdelingen.
NAND-flash kan directe in-place overschrijfbewerkingen niet efficiënt ondersteunen, dus virtualiseren controllers en firmware het opslagmedium om het voor het hostsysteem meer schijfachtig te laten lijken.De controller wordt verantwoordelijk voor adresvertaling, gegevensverplaatsing, opruimoperaties, slijtagebeheer, buffering en herstelafhandeling.
Centraal in dit proces staat de Flash Translation Layer (FTL), die logische hostadressen toewijst aan fysieke NAND-locaties.Wanneer gegevens worden bijgewerkt, schrijft de controller de nieuwe versie naar een nieuwe fysieke pagina en markeert de oudere pagina als verouderd.Door dit gedrag bij kopiëren bij schrijven kan het systeem binnen de NAND-wisbeperkingen werken, terwijl de normale activiteit van het bestandssysteem nog steeds wordt ondersteund.
Typisch controllergedrag omvat:
• Nieuwe gegevens naar ongebruikte pagina's schrijven
• Verouderde pagina's als ongeldig markeren
• Continu bijhouden van mapping-metagegevens
• Verouderde blokken later terugwinnen door middel van opruimoperaties
Terwijl verouderde pagina's zich ophopen, voert de controller een afvalverzameling uit door nog geldige pagina's naar nieuwe blokken te verplaatsen, oude blokken te wissen en ze terug te sturen naar de vrije pool.Wear-leveling verdeelt de wiscycli gelijkmatiger over het apparaat, zodat zwaar geschreven gebieden niet voortijdig mislukken.
Overprovisioning biedt extra reservecapaciteit waarmee de controller de gegevensbeweging efficiënter kan beheren, vooral tijdens aanhoudende werklasten bij willekeurig schrijven.
Verschillende operationele factoren hebben een sterke invloed op het NAND-gedrag op de lange termijn:
• Het behouden van beschikbare vrije ruimte verbetert de efficiëntie van de afvalinzameling
• Bijna volledige opslagomstandigheden verhogen vaak de latentie-instabiliteit
• Een hogere schrijfintensiteit profiteert doorgaans van een grotere overbezette ruimte
• Agressieve opruimactiviteiten kunnen concurreren met de prestaties van de werklast op de voorgrond
Controllers vertrouwen ook op RAM-buffer- en staging-gebieden om kleine schrijfbewerkingen te combineren tot pagina-uitgelijnde bewerkingen, terwijl consistente metadata-updates behouden blijven.
Het omgaan met stroomverlies wordt vooral belangrijk omdat onderbroken updates gedeeltelijk geprogrammeerde pagina's of inconsistente kaartinformatie kunnen achterlaten.Om het corruptierisico te verminderen, implementeren veel ontwerpen:
• Journalisering en log-gestructureerde verwerking van metagegevens
• Atomaire mapping-updatetechnieken
• Beschermd commit-gedrag
• Op condensatoren gebaseerde power hold-up-systemen in duurdere apparaten
In echte implementaties scheidt voorspelbaar herstelgedrag zeer betrouwbare opslagsystemen vaak van ontwerpen die alleen onder ideale omstandigheden functioneren.
Op transistorniveau werkt NAND-flitser door de drempelspanning te verschuiven via gecontroleerde ladingsbeweging.Op systeemniveau hangt betrouwbaar NAND-gedrag sterk af van hoe effectief de controller en de softwarestack de beperkingen van het opslagmedium zelf beheren.
De belangrijkste beperkingen zijn onder meer:
• Op blokken gebaseerd wisgedrag
• Beperkingen voor programmeren in één richting
• Smallere Vt-marges bij hogere dichtheid
• Geaccumuleerde slijtage tijdens herhaaldelijk fietsen
• Retentiedrift en leesinstabiliteit in de loop van de tijd
Ontwerppraktijken die doorgaans stabieler langetermijngedrag opleveren, zijn onder meer:
• Schrijfbewerkingen uitlijnen met NAND-paginagrenzen
• Het vermijden van onnodige kleine willekeurige updates
• Behoud van vrije ruimte voor afvalinzameling
• Het gebruik van krachtige mechanismen voor herstel en bescherming van metagegevens
• Ontwerpen voor onverwachte stroomonderbrekingen
Systemen die werken met NAND-bewust gedrag bereiken over het algemeen een meer voorspelbare betrouwbaarheid dan systemen die NAND proberen te behandelen als onbeperkt willekeurig toegankelijk geheugen.
NAND-flash wordt gewoonlijk beschreven langs twee assen, en dagelijkse ontwerpbeslissingen neigen ernaar terug te keren, zelfs wanneer teams taxonomiebesprekingen proberen te vermijden.Eén as beschrijft hoeveel bits elke cel codeert, en de andere beschrijft hoe cellen fysiek in silicium zijn ingedeeld.Deze keuzes beïnvloeden de dichtheid, de kosten per bit en de hoeveelheid technische inspanning die nodig is om de foutpercentages en het latentiegedrag binnen comfortabele grenzen te houden.

Twee primaire classificatie-assen:

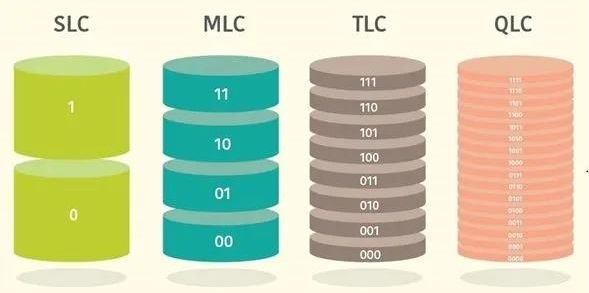

• Bits per cel: SLC, MLC, TLC, QLC
• Fysieke lay-out: 2D vlak versus 3D gestapeld
Naarmate er meer bits in een cel worden verpakt of meer lagen verticaal worden gestapeld, kan het apparaat meer capaciteit leveren op dezelfde voetafdruk en doorgaans de kostenefficiëntie verbeteren.Tegelijkertijd is foutbeheer niet langer achtergrondhygiëne en komt het naar voren in discussies over firmwarestrategieën, kwalificatieplannen en soms ongemakkelijke lessen die na de implementatie zijn geleerd.Bij veel echte implementaties is de NAND-dobbelsteen slechts een deel van het verhaal;Het waargenomen gedrag wordt bepaald door de manier waarop de controller, de firmware en de werklast samenwerken om de activiteiten binnen veilige elektrische marges te houden.Als die samenwerking goed is ontworpen, kunnen de media er indrukwekkend veerkrachtig uitzien;als dat niet het geval is, kan hetzelfde silicium verrassend kwetsbaar lijken.
Bits per cel gaat in de kern over het aantal verschillende drempelspanningsvensters dat een enkele cel op betrouwbare wijze moet vertegenwoordigen.Het vergroten van het aantal bits vergroot ook het aantal spanningstoestanden dat nauwkeurig moet worden gedetecteerd.Dit vermindert de operationele marge, verhoogt de kalibratievereisten en maakt zeldzame omstandigheden tijdens de validatie waarschijnlijker.
Spanningsstatus telt:
• SLC: 2 toestanden
• MLC: 4 staten
• TLC: 8 staten
• QLC: 16 staten
Naarmate de spanningsafstand tussen aangrenzende staten kleiner wordt, beginnen effecten die ooit op milde hinder leken, zich te vertalen in meetbare ruwe bitfouten.De lijst is bekend bij postmortems en afstemmingssessies: ladingslekkage in de loop van de tijd, leesverstoring, programmaverstoring, temperatuurgestuurde verschuivingen en cel-tot-cel interferentie.Geen van deze verschijnselen is nieuw;Wat er verandert, is hoeveel ruimte het systeem heeft om ze te absorberen voordat het voor de gebruiker zichtbare gedrag beweegt.
Dit is een van de redenen waarom NAND met een hogere dichtheid zich gedraagt als een beheerd medium.Sterkere ECC helpt, maar in de praktijk wordt het slechts één laag in een bredere toolkit.Echte systemen zijn vaak afhankelijk van meerdere mechanismen die samenwerken, en teams ontdekken vaak dat goede NAND op een datasheet nog steeds een gedisciplineerd operationeel beleid in het veld vereist.
Algemene betrouwbaarheids- en beheertechnieken:
• Herleeslussen om drift te volgen
• Adaptieve leesreferentiespanningen
• Meer conservatieve programma-/verificatiesequencing
• Achtergrond opschonen/vernieuwen plannen
• Slijtage-nivellering die het schrijven wegleidt van zwakke blokken
Operationeel gezien kan dezelfde NAND er uitstekend uitzien onder de ene werklast en gespannen onder de andere.Hoe agressief het systeem schrijft, hoe dicht het bijna vol is en hoe intelligent het onderhoud plant, het heeft allemaal invloed op de geleefde ervaring.De dichtheid wordt meestal tijdens de aankoop bepaald;stabiliteit wordt meestal verdiend tijdens bedrijf.
SLC slaat één bit per cel op met behulp van twee spanningstoestanden.De brede ruismarge vertaalt zich doorgaans in sneller lezen en programmeren, een lager percentage ruwe bitfouten en een hoger uithoudingsvermogen.In controllertermen voelt SLC vaak vergevingsgezind aan: minder iteraties bij opnieuw lezen, meer ECC-speelruimte en minder gevoeligheid voor subtiele spanningsdrift.
Waar voorspelbare latentie een ontwerpprioriteit is, kan SLC de hoeveelheid firmware-choreografie verminderen die nodig is om de staartlatentie kalm te houden.SLC-geheugen vermindert de prestatievariatie onder zware belasting, waardoor de behoefte aan complexe latency-afvlakkingsmethoden afneemt.De kosten per bit zijn hoger, maar teams accepteren die transactie soms als de operationele kosten van onvoorspelbaar gedrag al tot uiting zijn gekomen in gemiste SLA's of moeilijk te reproduceren veldproblemen.
Workloads die vaak gepaard gaan met SLC:
• Loggen van industriële controle en automatisering
• Bepaalde netwerkapparatuur met strikte latentiedoelen
• Pijplijnen voor het registreren van hoogfrequente gebeurtenissen
MLC slaat twee bits per cel op met behulp van vier spanningstoestanden en wordt vaak gekozen wanneer teams een pragmatische balans willen tussen kostenefficiëntie en uithoudingsvermogen.Vergeleken met SLC vereist het een strengere controle over het programma-/verificatiegedrag en leunt het meer op kalibratie en ECC.Toch kan MLC, met een goed afgestelde controller en een verstandige werklast, zich gedragen op een manier die stabiel aanvoelt in plaats van temperamentvol.
In de praktijk beschouwen veel ontwerpen MLC als een werkpaard: het kan zinvolle schrijfactiviteiten ondersteunen zonder het systeem onmiddellijk tot agressieve throttling of zwaar achtergrondonderhoud te dwingen.Een nuance die er bij de productie vaak toe doet, is voorspelbaarheid.Wanneer er op ongemakkelijke momenten schrijfuitbarstingen plaatsvinden, houden op MLC gebaseerde systemen de latentie vaak stabieler dan dichtere NAND die onder hetzelfde firmwarebeleid werken, waardoor capaciteitsplanning en prestatietests minder emotioneel uitputtend kunnen zijn voor het team dat de oproeprotaties uitvoert.
TLC slaat drie bits per cel op met behulp van acht spanningstoestanden.Het verhoogt de dichtheid en kostenefficiëntie verder, terwijl ook de gevoeligheid voor geluid, slijtage en drift toeneemt.Om te voorkomen dat de voor de gebruiker zichtbare prestaties onregelmatig aanvoelen, maken veel TLC-apparaten gebruik van SLC-caching (vaak pseudo-SLC genoemd), waarbij inkomende schrijfbewerkingen eerst in een modus met een grotere marge terechtkomen en later tijdens inactiviteit in TLC worden samengevoegd.
Dit mechanisme kan er uitstekend uitzien in benchmarks en korte bursts, en het kan ook in het veld de afhankelijkheid van de werklast snel blootleggen.Korte, snelle schrijfbewegingen kunnen extreem snel lijken;aanhoudend schrijven kan vertragen zodra de cache vol is en vouwen de stimulatiefactor wordt.Teams die TLC met succes inzetten, hebben de neiging de cache- en vouwpijplijn te behandelen als eersteklas ontwerpelementen, en niet als incidentele implementatiedetails.
TLC-prestatiegedrag dat vaak voorkomt bij implementatie:
• Bursty writes: hoge schijnbare schrijfsnelheid terwijl de cache ruimte heeft
• Aanhoudende schrijfbewerkingen: verminderde doorvoer na cacheverzadiging
• Inactieve vensters: het vouwen is voltooid en de prestaties herstellen
Een handige manier om TLC in beeld te brengen is dat het niet standaard traag is.Het lijkt traag als het systeem wordt gedwongen zich te gedragen als een continue write-sink zonder voldoende inactieve tijd, vrije ruimte of opvouwbare bandbreedte om de achterstand in te halen.
QLC slaat vier bits per cel op met behulp van zestien spanningstoestanden en streeft naar maximale dichtheid en lage kosten per bit.De kleinere spanningsafstand verhoogt over het algemeen de ruwe foutpercentages en vermindert het schrijfvermogen, waardoor de best passende gebruiksscenario's verschuiven naar leeszware of schrijflichte profielen.
Profielen die gewoonlijk overeenkomen met QLC:
• Inhoudsbibliotheken met onregelmatige wijzigingen
• Koude-naar-warme datalagen
• Grootschalig archief met periodieke lezingen
Eén ding dat teams vaak overrompelt, is dat QLC nog steeds een sterke leesdoorvoer en een solide ervaring kan leveren wanneer het schrijfpad zorgvuldig wordt beperkt.Succesvolle ontwerpen hebben de neiging schrijfbewerkingen, batchverwerking en buffering vorm te geven in plaats van voortdurend kleine stukjes bij te werken, en ze reserveren voldoende vrije ruimte zodat het verzamelen van afval routinematige activiteiten niet verandert in door schrijven versterkte turbulentie.Vanuit technisch oogpunt heeft QLC de neiging het ontwerp van de werklast en de beleidsdiscipline meer te belonen dan de verwachte vervangingsverwachtingen.
De fysieke lay-out beïnvloedt hoe NAND de capaciteit schaalt en hoe deze zich elektrisch gedraagt.2D planaire NAND verhoogt de dichtheid door kenmerken in het chipvlak te verkleinen, terwijl 3D NAND de dichtheid verhoogt door lagen verticaal te stapelen.De verschuiving in de sector naar 3D was niet alleen een productievoorkeur;het weerspiegelde ook de praktische moeilijkheid van het doorvoeren van planaire schaling zonder ernstige interferentie-effecten en lithografische beperkingen uit te lokken.
Een minder glamoureus maar vaak gewaardeerd voordeel van 3D NAND is dat het enige elektrische marge kan terugwinnen in vergelijking met extreme vlakke krimp.Grotere verticale schaling biedt ontwerpopties die het behoud van gegevens kunnen verbeteren en sommige soorten interferentie kunnen verminderen. Dat gezegd hebbende, introduceert stapelen zijn eigen variabiliteit, verschillen van laag tot laag, niet-uniformiteiten in processen en ruimtelijke patronen die evolueren met slijtage, zodat de controller in de loop van de tijd nog steeds de persoonlijkheid van het apparaat moet leren kennen en dienovereenkomstig moet compenseren.
Planaire NAND rangschikt cellen op een plat oppervlak en historisch geschaald door krimpende geometrie.Op zeer kleine knooppunten worden parasieten en koppelingseffecten moeilijker onder controle te houden, en kunnen uithoudingsvermogen en retentie gevoeliger worden voor werklastdetails.Planar NAND komt nog steeds voor in oudere ontwerpen en sommige kostengeoptimaliseerde producten, maar het schaalpad is beperkt vergeleken met moderne 3D-benaderingen.
Operationeel reageert planaire NAND vaak beter op conservatief schrijfgedrag en profiteert het van royale overprovisioning.Wanneer apparaten bijna op volle capaciteit draaien met frequente willekeurige updates, kunnen prestatieverschillen eerder optreden als gevolg van de druk op het verzamelen van afval en versnelde slijtage, een resultaat dat frustrerend kan zijn als het plotseling verschijnt, ook al is het onderliggende mechanisme geleidelijk.
3D NAND stapelt cellen verticaal om de capaciteit te vergroten en de afhankelijkheid van agressief vlak krimpen te verminderen.Deze aanpak ondersteunt grotere matrijs- en verpakkingscapaciteiten en helpt tegelijkertijd beheersbare kosten en productieopbrengsten te behouden.
Vanuit systeemperspectief moedigt 3D NAND een controllergericht besturingsmodel aan: adaptief lezen, variatiebeheer en achtergrondvernieuwing worden routinematige onderdelen van het stabiel houden van de prestaties.Goed ontworpen 3D-gebaseerde SSD's kunnen in de praktijk slimmer aanvoelen, grotendeels omdat firmware actief werkt om het apparaat op een stabiel werkingspunt te houden in plaats van variatie te laten lekken in zichtbaar gebruikersgedrag.
Uithoudingsbeoordelingen worden vaak gegeven als geschatte koers-winstverhoudingen, maar het werkelijke uithoudingsvermogen kan variëren afhankelijk van de temperatuur en de werklast.De werkelijke levensduur is afhankelijk van procesgeneratie, wear-leveling en ECC-strategie, de hoeveelheid overprovisioning, de bedrijfstemperatuur en het schrijfversterkingsprofiel dat wordt gecreëerd door de werkbelasting en het firmwarebeleid.
Vaak geciteerde uithoudingsbereiken:
• SLC: ~100.000 P/E-cycli
• MLC: ~3.000–10.000 koers/winstcycli
• TLC: ~500 P/E-cycli
• QLC: ~150 koers-winstcycli
Bij veel implementaties wordt het uithoudingsvermogen sneller verbruikt door vermijdbare versterking dan door de logische schrijfbewerkingen van de gebruiker.Teams verlengen de bruikbare levensduur vaak meer door voldoende vrije ruimte vrij te houden, het constant aantal kleine willekeurige herschrijvingen te verminderen en inactieve tijd toe te staan voor het vouwen en het ophalen van afval dan door simpelweg op papier een hogere uithoudingsvermogenklasse te selecteren.Mediaselectie beïnvloedt het uitgangspunt, maar werklastgedrag en controllerbeleid bepalen doorgaans hoeveel van het theoretische uithoudingsvermogen daadwerkelijk wordt gerealiseerd.

3D NAND verhoogt de opslagdichtheid door geheugencellen verticaal te stapelen in plaats van voornamelijk te vertrouwen op agressieve planaire krimping.In plaats van de laterale celgrootte voortdurend te verkleinen, wordt de capaciteit vergroot door meer lagen te stapelen om extra cellen binnen hetzelfde wafergebied te plaatsen.
Deze architecturale verschuiving werd noodzakelijk omdat planaire NAND uiteindelijk een punt bereikte waarop verdere inkrimping ernstige betrouwbaarheids- en variabiliteitsproblemen veroorzaakte.Naarmate de cellen kleiner werden, werden de opslagmarges kleiner, werd het lekgedrag moeilijker te controleren en werden de drempelspanningsverdelingen steeds gevoeliger voor productievariaties.
Bij geavanceerde vlakke afmetingen kan zelfs een kleine procesdrift een grotere elektrische variatie tussen wafers en batches veroorzaken.Het resultaat was een steeds smaller procesvenster, waarbij het handhaven van stabiel uithoudingsvermogen, retentie en foutgedrag moeilijker en duurder werd.
3D NAND verminderde de afhankelijkheid van de industrie van extreme vlakke lithografie door de schaaldruk te verschuiven naar verticale integratie in plaats van naar pure laterale krimp.Als gevolg hiervan wordt moderne NAND-schaling vaak meer bepaald door het aantal lagen, de kwaliteit van de integratie en de consistentie van de productie dan door agressieve nanometer-branding alleen.
Planaire NAND-schaling stuitte uiteindelijk op fysieke beperkingen die het voortdurend verkleinen steeds onpraktischer maakten.Kleinere vlakke cellen sloegen minder lading op, waardoor de scheiding van drempelspanning kwetsbaarder werd voor lekkage, elektrische interferentie en retentiedrift.
Naarmate de dimensies verder werden verscherpt, werden verschillende problemen steeds moeilijker te beheersen:
• Verlaagde marge voor ladingopslag
• Sterkere interferentie tussen cellen
• Hogere lekgevoeligheid
• Smallere drempelspanningsverdelingen
• Grotere procesvariabiliteit tussen wafers
Hoewel geavanceerde lithografie de dichtheid nog steeds zou kunnen verbeteren, namen de productiecomplexiteit en de variabiliteitskosten snel toe.In veel gevallen leverde het krimpen van planaire NAND verder afnemende rendementen op, omdat betrouwbaarheid en opbrengstgedrag moeilijker te stabiliseren waren bij productie van grote volumes.
3D NAND bood een schaalbaarder alternatief door de opslagdichtheid verticaal te vergroten, terwijl veel laterale dimensies relatief ontspannen bleven.Dit hielp fabrikanten de kosten per bit te blijven verbeteren zonder volledig afhankelijk te zijn van steeds agressievere planaire schaling.
De verschuiving veranderde ook de aard van procesoptimalisatie.In plaats van zich bijna volledig te concentreren op kleinere lithografische afmetingen, verschoven de technische inspanningen naar stapelvorming, verticale geometriecontrole, afzettingskwaliteit en uniformiteit over lange stapels.

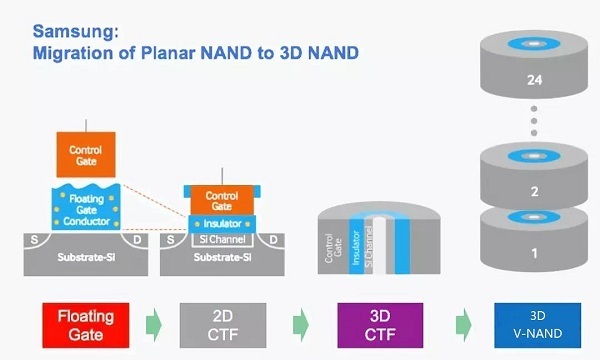

Veel moderne 3D NAND-apparaten gebruiken Charge-Trap Flash (CTF) in plaats van traditionele floating-gate-structuren.Beide benaderingen slaan lading op om de drempelspanning te verschuiven en vertegenwoordigen datatoestanden, maar ze verschillen in de manier waarop de lading fysiek wordt opgeslagen in de geheugencel.
NAND met zwevende poort slaat elektronen op in een geleidende zwevende poort, geïsoleerd door oxidelagen.Charge-trap-flitser slaat in plaats daarvan elektronen op in isolerende vanglagen, meestal gebaseerd op siliciumnitride-materialen.
Dit onderscheid wordt steeds belangrijker naarmate het aantal lagen toeneemt, omdat hoge 3D-structuren productievariaties en elektrische interferentie-effecten versterken.
CTF sluit vaak beter aan bij hooglaag-architecturen omdat het gedistribueerde trap-opslagmechanisme bepaalde procesvariaties effectiever kan tolereren dan extreem kleine geleidende drijvende-poortstructuren.
Naarmate de stapelhoogte toeneemt, worden verschillende variatiebronnen uiteraard moeilijker te controleren:
• Filmdiktedrift
• Variatie in interfacekwaliteit
• Inconsistentie van het etsprofiel
• Kamer-tot-kamer matching-offsets
• Niet-uniformiteit op stapelhoogte
In praktische productieomgevingen stapelen deze variaties zich geleidelijk op over vele lagen en processtappen.Charge-trap-architecturen helpen de gevoeligheid voor sommige van deze effecten te verminderen, vooral wanneer het handhaven van perfecte structurele uniformiteit over zeer hoge stapels steeds moeilijker wordt.
Voor veel procesteams is de langetermijnwaarde van CTF niet simpelweg dat het elektrisch werkt, maar dat het produceerbaar en stabiel blijft over grote wafervolumes, meerdere gereedschappen en lange productiecycli waarbij kleine procesafwijkingen onvermijdelijk worden.
Naarmate het aantal 3D NAND-lagen blijft toenemen, verschuiven de belangrijkste schaaluitdagingen van eenvoudige lijnbreedtereductie naar complexe driedimensionale integratiecontrole.Hogere stapels introduceren meer processtappen, grotere structuren en meer mogelijkheden voor kleine variaties om zich op te hopen in meetbare elektrische verschillen.
Een van de moeilijkste uitdagingen is het diep verticaal etsen van kanalen.Kanalen met een hoge aspectverhouding moeten door extreem hoge stapels gaan, terwijl ze van boven tot onder een strakke dimensionale controle behouden.
Verschillende etsgerelateerde gedragingen worden tijdens de verwerking nauwlettend in de gaten gehouden:
• Conische controle
• Micro-laadeffecten
• Schade aan de zijwand
• Consistentie van kritische dimensies van top tot teen
Zelfs een kleine profielvariatie kan de drempelspanningsverdeling vergroten en de ECC-werklast later tijdens de werking van het apparaat verhogen.Problemen die tijdens de vroege screening klein lijken, worden soms veel zichtbaarder na grootschalige productie-rampen en langdurige betrouwbaarheidstests.
Een uniforme materiaalafzetting wordt ook moeilijker naarmate de stapelhoogte toeneemt.Hogere constructies zijn gevoeliger voor diktegradiënten, beperkingen van de stapdekking en interface-inconsistenties in diepe topografie.
Niet-uniformiteit van de afzetting kan rechtstreeks van invloed zijn op:
• Capaciteitsgedrag
• Tunneleigenschappen
• Retentiestabiliteit
• Programma- en wisconsistentie
Bij lagere laagtellingen kan enige variatie beheersbaar blijven.Naarmate stapels echter groter worden, kunnen voorheen aanvaardbare niet-uniformiteiten de schaling, het uithoudingsvermogen of de distributiestabiliteit op de lange termijn gaan beperken.
Cel-tot-celvariatie wordt ook steeds belangrijker in structuren met hoge dichtheid.Variabiliteit komt voort uit geometrische verschillen, materiële inconsistenties, procesgeïnduceerde schade en elektrische interferentie tussen aangrenzende cellen.
Belangrijke bijdragen aan elektrische variatie zijn doorgaans:
• Kanaaldiametervariatie
• Poortlengteverschuivingen
• Inconsistentie in stapelhoogte
• Variatie in valdichtheid
• Verschillen in interfacekwaliteit
• Door etsen veroorzaakte schade
Als gevolg hiervan is moderne 3D NAND steeds meer afhankelijk van gecoördineerde optimalisatie tussen apparaattechniek en controlleralgoritmen.Sterkere ECC, adaptieve methoden voor opnieuw lezen en verfijnde programmeerstrategieën helpen de elektrische spreiding te compenseren die procesverbeteringen alleen mogelijk niet langer volledig kunnen elimineren.
Opbrengst en betrouwbaarheid bepalen uiteindelijk de economische grenzen van hooglaag NAND-schaling.Het toevoegen van lagen verhoogt de procescomplexiteit, de totale kans op blootstelling aan defecten en de productieoverhead over de hele productielijn.
Verschillende factoren beïnvloeden het opbrengst- en kostengedrag sterk:
• Herwerkfrequentie
• Doorvoerreductie
• Zware apparaatopslag
• Accumulatie van defecten in toegevoegde processtappen
Een ontwerp kan indrukwekkende dichtheidsdoelstellingen bereiken terwijl het commercieel nog steeds worstelt als de betrouwbaarheidsvariatie instabiel wordt of als de productiedoorvoer te scherp daalt.In de praktijk zijn de meest succesvolle schaalstrategieën vaak de strategieën die stabiele opbrengsten, voorspelbaar uithoudingsvermogen en beheersbaar productiegedrag handhaven bij volumeproductie op lange termijn.
In 3D NAND wordt de schaalvoortgang doorgaans betekenisvoller gemeten via het aantal lagen, de effectieve opslagdichtheid en de kosten per bit, in plaats van extreem agressieve nanometer-branding.
In tegenstelling tot toonaangevende logische apparaten, waarbij schaalvergroting sterk afhankelijk is van kleiner wordende laterale transistordimensies, bereikt 3D NAND een groot deel van zijn verbetering door verticale stapeling en architectonische integratie.
Dit verandert de manier waarop technische inspanningen worden verdeeld over ontwikkeling en productie.In plaats van zich primair te concentreren op kleinere vlakke geometrieën, besteden teams meer tijd aan het oplossen van problemen die verband houden met:
• Consistentie van verticale integratie
• Stapeluniformiteit
• Filmstressmanagement
• Diepgaande procescontrole
• Elektrische variabiliteit tussen hoge constructies
Als gevolg hiervan volgt 3D NAND een meer structuurgerichte schalingsroutekaart in plaats van een puur op lithografie gerichte routekaart.De praktische uitdaging is niet simpelweg het verhogen van het aantal lagen, maar ervoor zorgen dat grotere stapels een acceptabele opbrengst, uithoudingsvermogen, retentie en betrouwbaarheid op lange termijn op productieschaal blijven leveren.
NAND-flash wordt gebruikt in consumentenelektronica, industriële systemen, autoplatforms, netwerkapparatuur, cloudinfrastructuur en ingebedde apparaten.Een succesvolle implementatie hangt echter minder af van marketinglabels en meer van hoe goed de NAND-architectuur aansluit bij het daadwerkelijke werklastgedrag van het systeem.
In praktische technische omgevingen worden betrouwbaarheid en levensduur niet alleen bepaald door de flashtechnologie zelf, maar ook door controllergedrag, schrijfintensiteit, temperatuuromstandigheden, updatefrequentie en vereisten voor retentie op lange termijn.
Naarmate de NAND-dichtheid blijft toenemen, wordt een werklastbewust systeemontwerp steeds belangrijker omdat uithoudingsvermogen, latentiestabiliteit en retentiegedrag dramatisch kunnen variëren, afhankelijk van hoe het opslagmedium wordt gebruikt.
Verschillende NAND-typen zijn geoptimaliseerd voor verschillende werklastpatronen, duurzaamheidsverwachtingen en kostendoelstellingen.

In echte implementaties is de best presterende oplossing vaak de oplossing waarvan het schrijfgedrag het meest natuurlijk aansluit bij de sterke punten en beperkingen van de geselecteerde NAND-architectuur.
SLC NAND wordt vaak gebruikt in omgevingen waar betrouwbaarheid, retentiestabiliteit en hoge schrijfduur belangrijker zijn dan opslagdichtheid.Industriële en embedded systemen geven vaak de voorkeur aan SLC- of pseudo-SLC-ontwerpen, omdat deze apparaten mogelijk lange tijd uitgeschakeld blijven terwijl ze toch betrouwbaar moeten opstarten zonder gegevenscorruptie.
SLC wordt vaak geselecteerd vanwege:
• Bootfirmware
• Essentiële metadata
• Gebeurtenisregistratie
• Industriële configuratieopslag
• Ingebouwde systemen met een lange levensduur
Deze werklasten brengen doorgaans geconcentreerde schrijfactiviteiten en een lage tolerantie voor onverwacht foutgedrag met zich mee.Zelfs relatief kleine wijzigingen in de firmware, zoals een hogere logfrequentie of een agressievere verzameling van telemetrie, kunnen de slijtage versnellen als de schrijfbudgetten niet zorgvuldig worden beheerd.
TLC NAND domineert de reguliere opslagmarkten omdat het kosten, dichtheid en uithoudingsvermogen redelijk goed in evenwicht brengt in combinatie met effectieve controllers en werklastbeheer.In veel systemen gedraagt TLC zich betrouwbaar wanneer de schrijfversterking wordt geregeld en de opslagstack onnodige herschrijfactiviteiten vermijdt.
Veelgebruikte controllertechnieken die bij TLC worden gebruikt, zijn onder meer:
• Slijtage-egalisering
• Sterke ECC-implementatie
• Slecht blokbeheer
• Intelligente cachingstrategieën
• Ondersteuning voor overprovisioning
In de praktijk zijn de prestaties en het uithoudingsvermogen van TLC vaak sterk afhankelijk van het schrijfgedrag van software.Systemen die efficiënt in batches schrijven en de willekeurige herschrijfactiviteit verminderen, bereiken vaak een veel stabielere werking op de lange termijn dan systemen die ongecontroleerde werklasten voor kleine schrijfbewerkingen genereren.
QLC NAND wordt steeds vaker gebruikt in leesomgevingen waar grote capaciteit en lagere kosten per bit belangrijker zijn dan langdurig schrijfvermogen.Deze systemen zijn vaak afhankelijk van caching, tiering of gefaseerde schrijfverwerking om de directe belasting van de NAND zelf te verminderen.
QLC-implementatie komt vaak voor in:
• Archiefopslag
• Infrastructuur voor inhouddistributie
• Platformen voor koude opslag
• Warme datalagen
• Consumentenopslag met grote capaciteit
QLC-systemen gedragen zich over het algemeen voorspelbaarder wanneer de werklast de nadruk legt op:
• Grote opeenvolgende schrijfbewerkingen
• Achtergrondconsolidatie
• Beheerd cachinggedrag
• Hot-datamigratie naar snellere opslaglagen
Zonder een zorgvuldige vormgeving van de werklast kunnen QLC-systemen merkbare aanhoudende schrijfvertragingen, inconsistente latentie en eerdere duurzaamheidsbeperkingen ervaren zodra cachegebieden verzadigd raken.
In alle NAND-klassen blijft één terugkerende les uit de sector consistent: werklastdiscipline heeft vaak net zo’n grote invloed op de betrouwbaarheid als de NAND-technologie zelf.
NAND-flash verschijnt in een groot aantal markten, maar elke toepassingsomgeving stelt andere stresspatronen en betrouwbaarheidsverwachtingen aan het opslagsysteem.
Op het gebied van consumentenelektronica is NAND slaat besturingssystemen, applicaties, firmware, media-inhoud en tijdelijke cachegegevens op.Het wordt vaak gebruikt in smartphones, smart-tv's, camera's, gameconsoles, printers, tablets en andere draagbare apparaten.In deze systemen kunnen latentiepieken en langzame aanhoudende schrijfbewerkingen de reactiesnelheid van het apparaat sterk beïnvloeden, vooral tijdens cameraburst-opnamen, updates van het besturingssysteem, achtergrondsynchronisatie, game-installatie en patching.Daarom richten controllers zich vaak op een soepelere afhandeling van de werklast tijdens normaal gebruik.
Automobielsystemen stellen veel strengere eisen aan betrouwbaarheid, langdurige bewaring en temperatuurstabiliteit.NAND-apparaten in voertuigen kunnen jarenlang onder verhoogde thermische omstandigheden functioneren terwijl ze infotainmentgegevens, navigatieopslag, telematicaplatforms, domeincontrollers, firmware-updates, continue logboekregistratie en ADAS-gerelateerde opslagtaken verwerken.Om deze omstandigheden te ondersteunen, maken auto-opslagontwerpen vaak gebruik van conservatieve schrijfbudgettering, uitgebreide kwalificatietests, partitie-isolatie voor gegevens met een hoog verloop en validatie van de betrouwbaarheid met een lange levenscyclus.
Industriële en infrastructuursystemen geven vaak voorrang aan voorspelbaar langetermijngedrag boven maximale dichtheid.NAND wordt gebruikt in PLC's, industriële controllers, meetsystemen, POS-terminals, roboticaplatforms en verlichtingscontrole-infrastructuur.Omdat veel implementaties moeilijk of duur te onderhouden zijn, zijn deze systemen doorgaans afhankelijk van expliciete statusmonitoring, vereenvoudigd flash-beheerbeleid, verminderd willekeurig schrijfgedrag en conservatieve duurzaamheidsplanning om de retentie en het sierlijke foutgedrag te verbeteren.
Communicatieapparatuur gebruikt NAND voor firmware-opslag, logboekregistratie, buffering en configuratiebeheer in modems, telecomsystemen, netwerkapparatuur, M2M-modules en VoIP-apparaten.Frequente updates en voortdurende registratie kunnen geconcentreerde slijtagegebieden veroorzaken als de gegevensverwerking niet zorgvuldig wordt beheerd.Betrouwbare communicatieplatforms behandelen firmwarebeheer vaak als een gecontroleerd levenscyclusproces, waarbij gebruik wordt gemaakt van staging, validatie, commit-afhandeling en veilige terugvorderingsprocedures om herhaalde overschrijfstress te verminderen en het herstel tijdens onderbroken updates of onverwachte stroomgebeurtenissen te verbeteren.

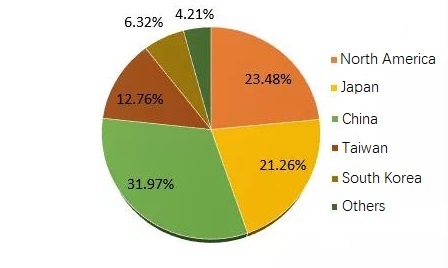

Zelfs tijdens periodes van prijsinstabiliteit of tijdelijke marktvertraging blijft het volume van NAND-verzendingen op de lange termijn groeien, omdat de algehele datageneratie en de vraag naar lokale opslag in bijna elke grote sector blijven toenemen.

De groei wordt gedreven door twee belangrijke trends die tegelijkertijd plaatsvinden:
• Applicaties slaan voortdurend meer data lokaal op
• Fabrikanten verbeteren voortdurend het aantal bits per wafer door middel van schaalvergroting

De groei aan de vraagzijde houdt gewoonlijk verband met:
• Media met een hogere resolutie
• Grotere softwareplatforms
• Uitgebreide lokale caching
• Groei van opslag op edge-apparaten
• AI-gerelateerde data-uitbreiding
Schaalverbeteringen aan de aanbodzijde worden doorgaans gedreven door:
• Hoger aantal 3D NAND-lagen
• Verbeterde productieopbrengsten
• Betere procesbeheersing
• Dichtere celtechnologieën
In veel markten blijft het totale opslagverbruik stijgen, zelfs als het verzendvolume van apparaten fluctueert, omdat de opslagcapaciteit per apparaat in de loop van de tijd blijft toenemen.
Naarmate NAND-technologieën dichter bij elkaar komen, hangt de betrouwbaarheid op lange termijn steeds meer af van gecoördineerde optimalisatie tussen:
• NAND-architectuur
• Controlleralgoritmen
• ECC-mogelijkheid
• Werklastgedrag
• Softwareschrijfbeheer
Systemen die schrijfpatronen actief beheren, de gezondheidsomstandigheden monitoren en verouderingsgedrag plannen, behouden over het algemeen stabiele prestaties tijdens de levensduur, zelfs bij gebruik van NAND-technologieën met hoge dichtheid.Systemen die werklastdiscipline negeren, ervaren vaak variabiliteit, ongeacht de geadverteerde NAND-graad of theoretische uithoudingsspecificaties.
NAND Flash is uitgegroeid tot een van de belangrijkste opslagtechnologieën in de moderne elektronica, omdat het een hoge capaciteit, schaalbare productie en concurrerende kosten per bit combineert.Betrouwbaar NAND-gedrag hangt echter af van het begrijpen van de fysieke beperkingen ervan en het ontwerpen van systemen die werken met de paginaprogrammering, het blokwisgedrag, de accumulatie van slijtage en beperkingen van de spanningsmarge in plaats van ertegen.Naarmate de opslagdichtheid toeneemt door TLC, QLC en geavanceerde 3D NAND-stacking, wordt de rol van controllers, ECC, wear leveling, garbage collection, adaptief leesbeheer en workload shaping nog belangrijker voor het behoud van een stabiele werking op de lange termijn.Uithoudingsvermogen en prestaties in de echte wereld worden niet alleen bepaald door de geheugencellen, maar door de interactie tussen NAND-architectuur, controllerstrategie, firmware-gedrag, vrije ruimtebeheer en werkbelastingpatronen van applicaties.Systemen die al vroeg in het ontwerpproces rekening houden met deze factoren, bereiken doorgaans een meer voorspelbare betrouwbaarheid, soepelere prestaties en een langere operationele levensduur in consumenten-, industriële, automobiel- en grootschalige opslagomgevingen.
NAND-flash ondersteunt uiteraard niet het direct overschrijven op byteniveau, zoals traditioneel RAM.Het werkt met programmeren op paginaniveau en wissen op blokniveau, wat betekent dat gegevensupdates vaak opnieuw moeten worden toegewezen, garbagecollection en achtergrondbeheer moeten uitvoeren voordat er nieuwe schrijfbewerkingen kunnen plaatsvinden.Vanwege dit gedrag worden controllers en firmware essentieel voor slijtage-nivellering, afhandeling van slechte blokken, ECC-correctie en logisch-fysieke mapping.In echte systemen bepaalt de controller grotendeels of NAND zich soepel gedraagt of instabiel wordt onder aanhoudende werkbelasting.
NAND-architectuur is geoptimaliseerd voor grote opeenvolgende overdrachten in plaats van verspreide updates ter plaatse.Omdat bestaande pagina's niet zomaar kunnen worden overschreven, veroorzaken willekeurige schrijfbewerkingen copy-on-write-gedrag, metadata-updates en garbagecollection-activiteiten.Deze bewerkingen verhogen de schrijfversterking, verminderen het uithoudingsvermogen en creëren latentiepieken.Sequentieel schrijven sluit natuurlijker aan bij NAND-pagina- en blokstructuren, waardoor controllers een stabielere doorvoer en lagere achtergrondoverhead kunnen behouden.
De Flash Translation Layer fungeert als een virtualisatielaag tussen het hostsysteem en fysieke NAND-cellen.In plaats van bestaande pagina's te overschrijven, stuurt de FTL updates om naar nieuwe pagina's, terwijl oudere pagina's als verouderd worden gemarkeerd.Dit maakt copy-on-write-bewerking, garbagecollection, wear-leveling en logische adrescontinuïteit mogelijk.In de praktijk hangt de SSD-stabiliteit sterk af van hoe intelligent de FTL omgaat met de consistentie van metagegevens, het beheer van de vrije ruimte en het herstel na onverwacht stroomverlies.
Terwijl NAND van SLC naar MLC, TLC en QLC gaat, moet elke cel meer drempelspanningstoestanden vertegenwoordigen.Dit verkleint de spanningsmarge die aangrenzende staten scheidt, waardoor de cel gevoeliger wordt voor ruis, ladingslekkage, temperatuurafwijking, leesverstoring en interferentie van aangrenzende cellen.NAND met een hogere dichtheid vereist daarom sterkere ECC, adaptieve leesdrempels, vernieuwingsbeleid en geavanceerdere controlleralgoritmen om in de loop van de tijd een betrouwbare werking te behouden.
Veel TLC- en QLC-schijven gebruiken pseudo-SLC-caching om binnenkomende gegevens tijdelijk op te slaan in bredere spanningsmarges.Tijdens korte bursts levert deze cache een hoge schijnbare schrijfsnelheid.Zodra de cache echter vol is, moet de controller de gegevens op de achtergrond in dichtere TLC- of QLC-statussen vouwen.Aanhoudende schrijfbelastingen kunnen daarom leiden tot langzamere native programmeersnelheden, een verhoogde druk op het verzamelen van afval en een verminderde doorvoerconsistentie.
Omdat NAND-updates sterk afhankelijk zijn van toewijzingstabellen en gefaseerde schrijfbewerkingen, kan een plotseling stroomverlies updates van metagegevens onderbreken of pagina's gedeeltelijk geprogrammeerd laten.Zonder beveiligingsmechanismen kan dit logische toewijzingen beschadigen of inconsistente opslagstatussen creëren die moeilijk te herstellen zijn.Hogere ontwerpen maken vaak gebruik van journaling, commits van atomaire metadata, bufferstrategieën en energie-hold-up-condensatoren om de mapping-integriteit te behouden tijdens onverwachte shutdowns.
Planaire NAND stuitte uiteindelijk op schaallimieten omdat de krimpende celgroottes de problemen met lekkage, interferentie en variabiliteit vergrootten.3D NAND loste deze problemen op door cellen verticaal te stapelen in plaats van volledig te vertrouwen op kleinere laterale geometrieën.Hierdoor konden fabrikanten de dichtheid verhogen door middel van extra lagen, terwijl ze de afhankelijkheid van extreem agressieve lithografische schaling verminderden.De transitie verbeterde de schaalbaarheid van de kosten per bit en herstelde een deel van de elektrische marge die moeilijk te handhaven was geworden in zeer geschaalde vlakke NAND.
In tegenstelling tot traditionele NAND met zwevende poort, laden Charge-Trap-flashstores op in isolerende traplagen in plaats van geleidende zwevende poorten.Deze structuur tolereert beter een deel van de variabiliteit die wordt geïntroduceerd door zeer hoge 3D-stapels, waaronder variaties in de filmdikte, inconsistenties bij het etsen en procesafwijking van laag tot laag.Bij NAND met een hoog aantal lagen biedt CTF vaak beter beheersbaar integratiegedrag en verbeterde schaalbaarheid voor moderne productieprocessen.
Controllers vertrouwen op beschikbare vrije pagina's en reserveblokken om de garbagecollection efficiënt uit te voeren.Wanneer een schijf de volledige capaciteit nadert, heeft de controller minder ruimte om geldige gegevens te verplaatsen, waardoor de schrijfversterking en het opschonen van de achtergrond toenemen.Dit veroorzaakt vaak onvoorspelbare latentiepieken, lagere duurzame prestaties en versnelde slijtage.Het behouden van een reserveruimte en het vermijden van een constante, bijna volledige werking verbetert over het algemeen zowel het reactievermogen als het uithoudingsvermogen op de lange termijn.
NOR flash biedt snelle willekeurige leesbewerkingen en Execute-In-Place (XIP)-mogelijkheden, waardoor het ideaal is voor bootloaders en kleine firmware-images die deterministisch opstartgedrag vereisen.NAND-flash biedt ondertussen een veel hogere dichtheid en lagere kosten per bit voor het opslaan van grote datasets, logs, media en applicatiegegevens.Door de verantwoordelijkheden te verdelen tussen NOR en NAND kunnen systemen betrouwbare opstartprestaties combineren met efficiënte opslag met hoge capaciteit.
2024/07/29
2024/08/28
2024/10/6
2024/07/4
2024/04/22
2024/07/15
2023/12/28
2024/11/15
2025/09/20
2024/07/10
