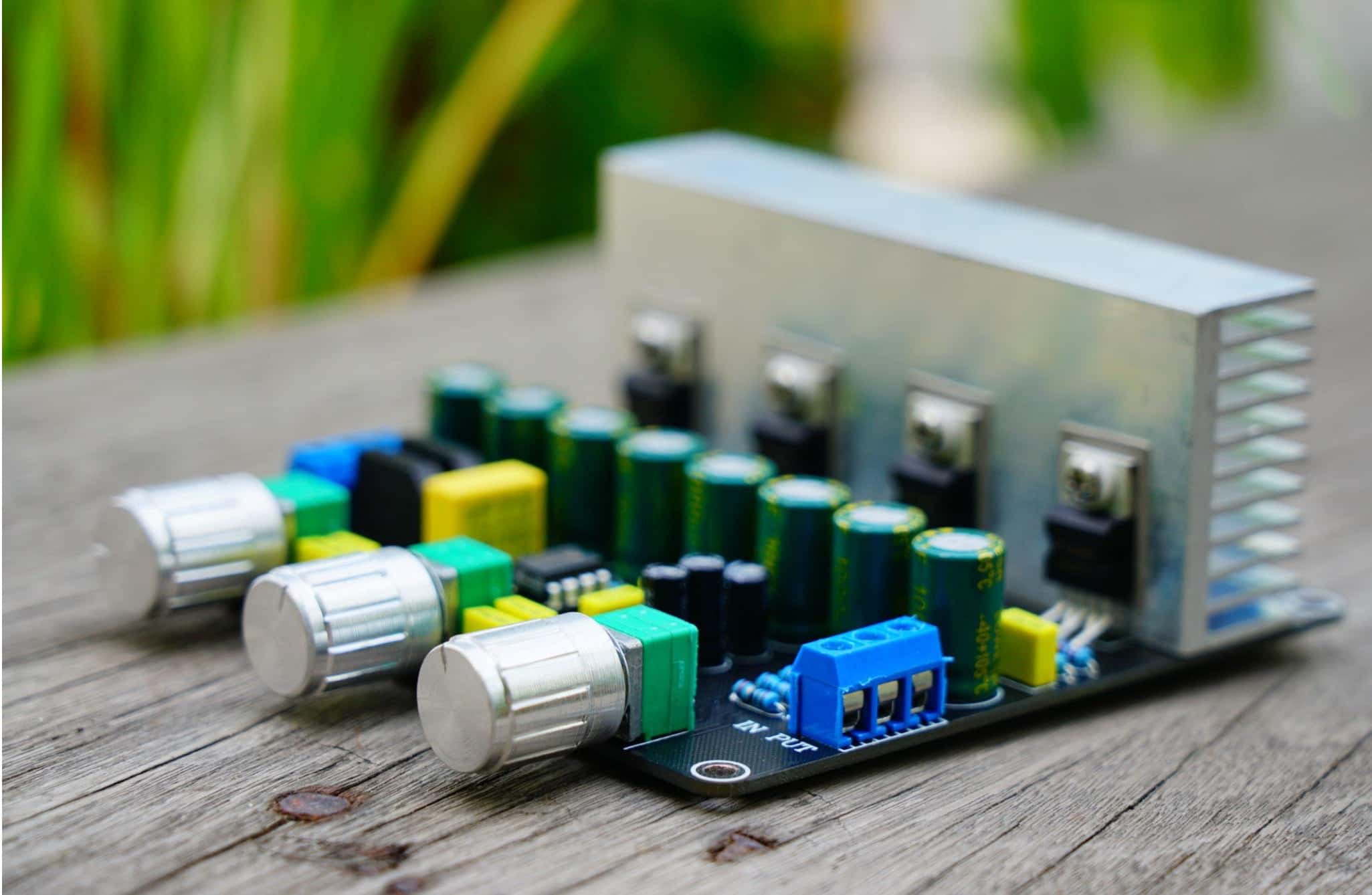

Wat is een krachtversterker? Werkingsprincipes, klassen en prestaties

Krachtversterkers verhogen het vermogen van kleine ingangssignalen, zodat ze ladingen zoals luidsprekers, antennes en hoogvermogen elektronische systemen kunnen aansteken. Hun prestaties hangen af van factoren zoals biasing, feedback, thermische controle, efficiëntie, stabiliteit en vermogen levering. Dit artikel legt uit hoe krachtversterkers werken, de werking van verschillende versterkerklassen en de praktische ontwerpeisen die betrokken zijn bij het bereiken van stabiele, betrouwbare en efficiënte versterking.

Catalogus

Hoe een krachtversterker werkt

Een krachtversterker neemt een klein, informatie-dens signaal en produceert een groter uitgangssignaal dat bruikbaar vermogen aan een belasting kan leveren. Een veelvoorkomend punt van verwarring verschijnt wanneer het ingangssignaal niet significante energie levert, terwijl de uitgang veel hoger vermogen levert. De uitleg wordt duidelijk na het scheiden van de rollen van de signaalbron en de externe energiebron.

Wat eigenlijk opschaalt

Het actieve apparaat functioneert als een controleerbaar geleidingselement, zodat de uitgangsenergie van de versterker wordt onttrokken aan de DC-voeding in plaats van geproduceerd door de ingang. De invoeggolfvorm beslist voornamelijk wanneer en hoe sterk het apparaat geleidt, wat op zijn beurt bepaalt hoeveel voeding energie de belasting bereikt.

Een praktisch mentaal model dat nuttig blijft onder druk van foutopsporing is dit: de invoer is een commando signaal, en de voeding is het reservoir dat de uitgangsenergie levert. Wanneer er problemen optreden bij hoge uitgangsniveaus, ligt de oorzaak vaak gerelateerd aan de voeding, aarding, of stroompaden in plaats van aan de kleine-signaalbron zelf.

In BJT-uitgangstrappen beïnvloedt de basis-emitter aansturing de collectorstroom. Het is gemakkelijk om gehecht te raken aan het idee dat transistorversterking (β) het ontwerp zal dragen, en die overtuiging kan geruststellend voelen tijdens de vroege berekeningen. In de praktijk zijn ontwerpen die standhouden bij temperatuur, eenheid-tov-eenheid-spread, en veroudering meestal zo geregeld dat de totale versterking en lineariteit uit de omringende architectuur en feedback komen, niet van het vertrouwen op β om beleefd te blijven.

In MOSFET- en GaN-trappen past de poortspanning voornamelijk de kanaalgeleiding aan. Nadat de bias op de juiste manier is ingesteld, wordt de drainstroom een gevormde replica van de invoer. De poort lijkt eenvoudig in de steady state omdat het zeer weinig DC-stroom trekt, maar het eist nog steeds respect in dynamische werking: capaciteiten en laadbeweging kunnen de driver harder laten werken dan verwacht, vooral bij hoge frequentie of wanneer schakelranden agressief zijn.

Veelvoorkomende actieve apparaten die worden gebruikt in krachttrappen:

• BJT

• MOSFET

• GaN HEMT.

Biasing: Selecteren van een bedrijfsregio die voorspelbaar blijft

Biasing stelt een quiescent werkpunt vast, zodat het apparaat in de bedoelde regio blijft tijdens de signaalbeweging. Het ongemakkelijke deel, bekend bij iedereen die bias drift heeft zien optreden tijdens een lange bench-sessie, is dat de juiste bias bij inschakelen mogelijk niet de juiste bias is na thermische absorptie.

In lineaire klassen wordt het biaspunt gekozen zodat het apparaat in zijn lineaire of quasi-lineaire regio blijft voor het grootste deel van de golfvorm. Deze afweging is rechtstreeks zichtbaar in zowel FFT-metingen als de temperatuur van de koellichaam.

Push-pull-trappen blootleggen de meest voorkomende spanning in de crossover-regio:

• Als de bias laag is ingesteld, wordt crossoververvorming meetbaar en is het in audio-toepassingen vaak subjectief irriterend bij lage niveaus.

• Als de bias hoog is ingesteld, stijgt de inactieve dissipatie en vernauwt de thermische marge op manieren die de langdurige betrouwbaarheid onzeker kunnen maken.

Veel praktische ontwerpen worden uiteindelijk afgestemd door iteratie: stel bias in, meet laag-niveau vervorming, verwarm de eenheid, meet dan opnieuw. Koude en warme prestaties kunnen genoeg verschillen zodat het voelt alsof je twee verschillende versterkers aan het validatie bent, ook al is het schema nooit veranderd.

Lineaire Klasse Opties:

• Klasse A

• Klasse AB

• Klasse B.

In Klasse D brengen de uitvoerapparaten het grootste deel van hun tijd door met functioneren als schakelaars in plaats van als lineaire geleidingselementen. De ingang wordt omgevormd tot een puls patroon (vaak PWM of een gerelateerde modulatiemethode), de voedingsfase schakelt de voeding naar een uitgangen netwerk, en een LC-filter reconstruëert de basisbandgolfvorm bij de belasting.

Ontwerpwerk hier draagt vaak een zeer specifieke soort angst met zich mee: het streven naar efficiëntie en het streven naar robuustheid voelen niet altijd als een eenheid. Hogere efficiëntie kan de gevoeligheid voor parasitaire effecten, dode tijd en schakelpuntartefacten verhogen. In echte hardware kan een ogenschijnlijk kleine lay-out wijziging, zoals het verplaatsen van een hoog-stroomlus met een paar centimeter, een ontwerp van een schoon spectrum naar aanhoudende EMI veranderen die weigert te verdwijnen totdat het stroompad wordt aangedraaid.

Veelvoorkomende Modulation / Reconstruceer Elementen:

• PWM

• LC-uitgangsfilter.

Lineariteit en Stabiliteit

Een eindversterker omvat veel meer dan alleen een uitgangstransistor en weerstand. De omliggende schakeling regelt de signaaloverdracht, vermindert vervorming, en behoudt stabiliteit onder moeilijke belastingomstandigheden. Stabiele werking met reactieve luidsprekers, slechte aarding en moeilijke kabelomstandigheden hangt af van zorgvuldige schakelingontwerpen.

Negatieve feedback wordt vaak toegepast om herhaalbare gesloten-lus versterking vast te stellen en niet-lineariteit te verminderen. Een productieve mindset is om het open-lus gedrag imperfect te laten zijn, soms zelfs rommelig, zolang het maar voorspelbaar en stabiel genoeg is voor feedback om te corrigeren binnen de bandbreedte die je interesseert.

Feedback komt echter met verplichtingen. Als fasen verschuiven en de marges niet gezond zijn, kan de versterker gaan rimpelen of oscilleren, vooral met reactieve ladingen of lange kabels. Dit is een van die foutmodi die persoonlijk aanstootgevend kan aanvoelen wanneer het alleen na de montage verschijnt, omdat het schema er misschien onberispelijk uitzag terwijl de fysieke implementatie stilletjes de lusdynamiek verschuift.

Emittorweerstanden (BJT's) of bronweerstanden (MOSFET's) voegen lokale feedback toe die het gedrag van het apparaat lineariseert en de stroomdeling tussen parallelle uitvoerapparaten verbetert. Degeneratiemethoden worden vaak de voorkeur gegeven omdat ze helpen de stroomongelijkheid te voorkomen die wordt veroorzaakt door temperatuurdrift tussen overeenkomende apparaten.

Deze techniek verbetert ook de consistentie van eenheid tot eenheid, wat belangrijk is wanneer het doel is een product dat zich op maandagochtend hetzelfde gedraagt als na een jaar in het veld.

Degeneratiecomponenten per apparaattype:

• Emittorweerstanden (BJT)

• Bronweerstanden (MOSFET).

Compensatie wordt gebruikt om de bandbreedte te vormen en het hoge frequentiegedrag te beheersen, vooral waar parasitaire effecten de overhand kunnen krijgen. Uitgangsfasen zijn blootgesteld omdat de belasting zelden puur resistief is in echte installaties.

De laadomgeving introduceert elementen die een anders goed gedragend ontwerp kunnen destabiliseren:

• Luidsprekers kunnen inductief en resonant zijn.

• Kabels voegen gedistribueerde capacitantie en inductantie toe.

• Connectoren en bedrading introduceren kleine maar gevolgrijke impedantie-discontinuïteiten.

Een terugkerende les van bench-naar-veld overgangen is dat stabiel met een 8-ohm weerstand geen garantie biedt voor stabiliteit in een levend systeem. Stabiliteitscontroles verlopen meestal beter wanneer gevalideerd tegen worst-case belastingen, capacitief, inductief, en combinaties, in plaats van alleen de nette labbelasting.

Veelvoorkomende Compensatie- en Dempingselementen:

• Miller-condensatoren

• Voor-achter netwerken

• Zobel-netwerken

• Uitgangsinductoren

• Gate/base stopperweerstanden.

Uitgangskoppeling en DC-beheer: DC weghouden van de belasting

Omdat veel uitgangsfasen zich op een interne DC-werkpunt bevinden, moet het ontwerp ervoor zorgen dat de belasting niet wordt blootgesteld aan schadelijke DC. Mensen hebben vaak sterke gevoelens over dit onderwerp om een simpele reden: wanneer DC-fouten optreden, zijn ze vaak duur, luid en snel.

Enkelvoeding versterkers kunnen een uitgangskoppelingscondensator gebruiken om DC te blokkeren. Transformatoren kunnen isolatie en impedantietransformatie bieden, maar ze zijn minder gebruikelijk in moderne consumentenaudio vanwege formaat, kosten, bandbreedtebeperkingen en extra vervormingsmechanismen.

Koppeling / Isolatie Opties:

• Uitgangskoppelingscondensator

• Transformator.

Een veelgebruikte benadering is een split-rail voeding (bijvoorbeeld ±V rails) zodat de uitgang dicht bij 0 V kan zitten en DC-gekoppeld kan zijn aan de belasting. Dit verbetert over het algemeen het lage-frequentiegedrag en vermindert de afhankelijkheid van grote elektrolytische condensatoren, maar het verlegt de nadruk naar offsetcontrole en langetermijndrift.

Een DC-servo kan kleine offsets corrigeren met behulp van een langzame corrigerende feedbackpad die de audioband niet verstoort. Beschermcircuits observeren voorwaarden die in de praktijk de luidsprekers en uitgangsfasen kunnen beschadigen: uitgangsoffset, overstroom en temperatuurstijging. Wanneer een fout wordt gedetecteerd, kan het de belasting loskoppelen met behulp van een relais of een elektronische schakelaar.

Wat dit gebied emotioneel frustrerend maakt in het lab, is dat het slechte gedrag langzaam en vertraagd kan zijn. Kleine offsets die onschadelijk lijken tijdens de initiële opstelling, kunnen afdriften na thermische inwerking of na een voedingstransiënt. Ontwerpen die echte gebruikscondities overleven, anticiperen doorgaans op deze ongemakkelijke, low-drama faalmodi, in plaats van aan te nemen dat het systeem altijd in een ideale stationsstaat blijft.

Voorwaarden die doorgaans door protectiecircuitrijen worden bewaakt:

• Uitgangs DC-offset

• Overstroom

• Boven temperatuur.

Een betrouwbare manier om een krachtversterker te begrijpen, is deze te beschouwen als een systeem waarvan het gedrag sterk wordt gevormd door de voeding, thermisch ontwerp, PCB-indeling, beschermstrategie en regelkringloop. De keuze van het apparaat (BJT vs MOSFET vs GaN) verandert de beperkingen en opent verschillende mogelijkheden, maar de dagelijkse prestaties worden vaak gedomineerd door biasstrategie, stabiliteit van de lus en hoe het ontwerp reageert op echte belastingen en echte bedrijfsomstandigheden.

In veel betrouwbare ontwerpen hangt de prestatie vaak meer af van zorgvuldige uitvoering dan van geavanceerde componenten. Belangrijke factoren zijn onder andere retourbanen voor stroom, aardstructuur, plaatsing van compensatie en stabiele biascontrole bij temperatuurvariaties. Deze details helpen bij het creëren van versterkers die stabiel, nauwkeurig en betrouwbaar blijven tijdens tests en langdurige werking.

Krachtversterker Klassen en Werkprincipes

Krachtversterkers worden vaak gegroepeerd per klasse, een label dat is gekoppeld aan de geleidingshoek van de uitgangsapparaten over een signaalperiode. Dat label suggereert ook een diepere ontwerpkeuze: of de uitgangsapparaten worden verwacht zich als lineaire elementen, als schakelaars of als een beheerd mengsel van beide te gedragen.

In werkelijke producten voorspelt de klassenaam zelden op zichzelf het uiteindelijke luister- of meetresultaat. Het resultaat wordt vaak gevormd door hoe het ontwerp zich gedraagt wanneer de omstandigheden niet meer volgens het boekje zijn, zoals wanneer de temperatuur stijgt, de belasting reactief wordt of de fabricagetoleranties zich opstapelen. Veel moeilijke ontwerpproblemen komen voort uit langzame drift, randgevalcondities en toestandsovergangen waarbij de stabiele circuitgedrag nog steeds moet worden gehandhaafd.

Een praktische manier om versterkerklassen in te kaderen, is door steeds terug te komen op twee vragen:

• Waar eindigt de energie die wordt afgevoerd bij de bedrijfsomstandigheden?

• Wat zorgt ervoor dat het vervormingsgedrag consistent blijft terwijl temperatuur en belasting variëren?

Klasse A

Klasse A houdt het uitgangsapparaat gedurende de hele cyclus geleidend. Omdat het apparaat niet uitschakelt, is er geen overdrachtsinterval tussen apparaten, wat meestal betekent dat er geen klassiek crossover-artifact te beheren is. Wanneer de schakeling conservatief wordt gebiased, kan de kleine-signaal lineariteit geruststellend goed gedragen aanvoelen en blijft het vervormingsspectrumm vaak soepel in plaats van abrupt.

De afweging komt onmiddellijk naar voren in het vermogen dissipatie. Klasse A trekt aanzienlijke stroom, zelfs in rust, en die stroom wordt warmte, ongeacht of er audio wordt afgespeeld. In veel echte bouwprojecten stopt het schema veel eerder met het zijn van de beperkende factor dan het thermisch ontwerp. Het is gebruikelijk om vertrouwen te voelen na een simulatie en vervolgens bescheiden te worden door een chassis dat heter loopt dan verwacht na een uur op de testbank.

Het thermisch gedrag wordt uiteindelijk gedefinieerd door meerdere fysieke details die op manieren interageren die gemakkelijk te onderschatten zijn:

• Koelvin-afmetingen en thermische massa

• Junction-to-case en case-to-sink thermische weerstand

• Selectie van interface materialen en consistentie in montagedruk

• Luchtstroompaden, ventilatie van de behuizing en aannames over de omgevingstemperatuur

Mensen die Class A-versterkers hebben gedebugd, herinneren zich vaak de kleine fysieke veranderingen die in de praktijk helemaal niet klein waren. Bijvoorbeeld, het verplaatsen van een bias-sensing apparaat of het wijzigen van zijn thermische koppeling kan de werkpunten voldoende verschuiven om vervorming en stabiliteit bij lange sessies te veranderen. Klasse A-ontwerpen verlopen meestal soepeler wanneer ze worden behandeld als thermische systemen met een audiocircuit erin, en niet andersom.

Klasse B

Klasse B gebruikt doorgaans een push-pull arrangement waarin elk apparaat ongeveer de helft van de golfvorm geleidt. De efficiëntie verbetert omdat de ruststroom laag kan worden gehouden en de dissipatie van het apparaat aanzienlijk daalt wanneer er geen signaal is.

De moeilijkheid concentreert zich nabij de nuldoorbraakzone. Echte BJTs en MOSFETs beginnen niet te geleiden bij een geïdealiseerde drempel; ze hebben een eindige spanning/stroom nodig en ze schakelen geleidelijk over. Dit gedrag kan een inkeping of discontinuïteit creëren tijdens het schakelen tussen apparaten, waardoor pure Klasse B-operatie zelden wordt gebruikt in hoog-fidelity audiosystemen.

Op de werkbank kan Klasse B er redelijk schoon uitzien bij hogere uitgangsniveaus, maar teleurstellend duidelijk worden bij een lage output waar de crossoverzone een groter deel van de golfvorm inneemt. Belastingen maken dit ingewikkelder: luidsprekers presenteren geen nette resistor, en hun impedantie-magnitude en fasehoek variëren met frequentie. In praktische termen kan Klasse B aantrekkelijk zijn vanwege de efficiëntie, maar het vereist vaak een niveau van nuldoorbraakdiscipline dat echte apparaten en echte luidsprekers niet van nature bieden.

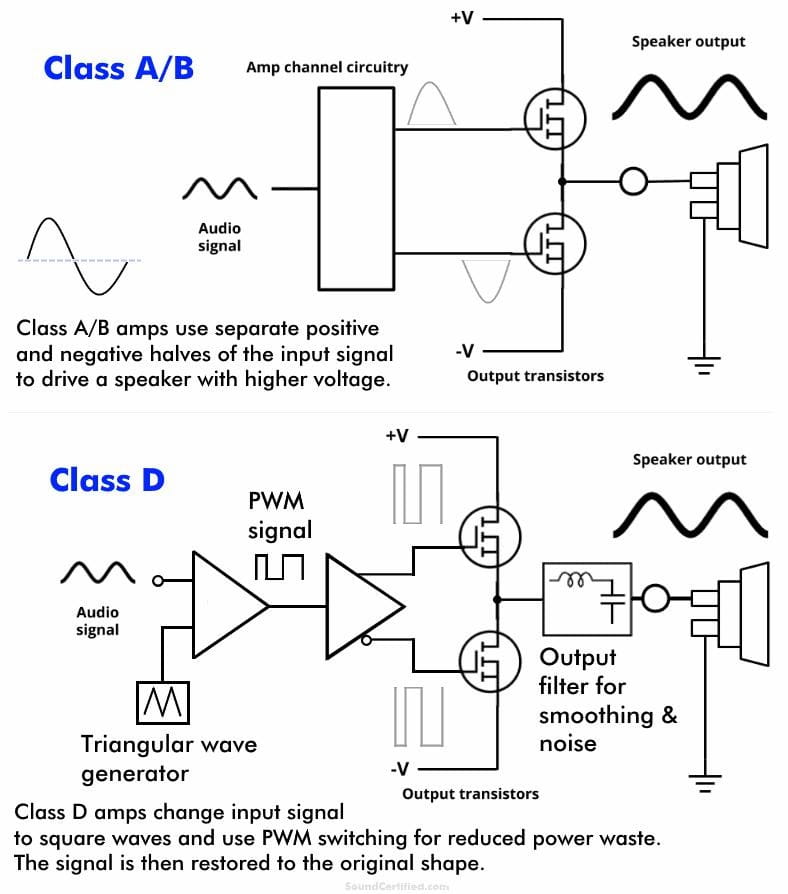

Klasse AB

Klasse AB kan worden gezien als Klasse B met een opzettelijk geïntroduceerde rustbias zodat beide apparaten iets rond de nuldoorbraak geleiden. Die overlap vermindert crossoververvorming terwijl de efficiëntie veel dichter bij Klasse B blijft dan bij Klasse A. Voor veel audioproducten eindigt Klasse AB als de bekende “basislijn” omdat het goed schaalt en past binnen een breed scala van prijs- en vermogendoelen.

Wat een comfortabel Klasse AB-ontwerp scheidt van een temperamentvol ontwerp is meestal de biascontrole in de aanwezigheid van warmte. Bias wordt vaak ingesteld met een Vbe-vermenigvuldigaar of een biasservo, en het biasmechanisme moet de temperatuur met voldoende precisie volgen om onbeheerste situaties te voorkomen terwijl de koellichaam opwarmt. Het lastige is dat "temperatuur volgen" niet puur een elektrische verklaring is, het gaat ook over mechanische plaatsing en thermische koppeling.

Implementatiedetails die herhaaldelijk opduiken in echte builds zijn onder andere:

• Plaatsing van de biassensor ten opzichte van de heetste apparaten

• Kwaliteit en herhaalbaarheid van thermisch contact met de koelplaat/het apparaat

• Gevoeligheid voor assemblagevariantie

• Opwarmafwijking en steady-state temperatuurgedrag van de behuizing

Een veelvoorkomend patroon in het veld is dat een versterker indrukwekkend schoon meet wanneer deze koud is, en vervolgens afdrijft naar hogere vervorming, of zelfs marginale stabiliteit, nadat de behuizing thermische evenwicht heeft bereikt. De Klasse AB-ontwerpen die goed verouderen, behandelen bias meestal als een dynamisch controleprobleem dat gedurende de tijd, unit-voor-unit variatie en realistische ventilatie steady moet blijven. Lage vervorming is zelden een enkele zoete plek; het is meer als een stabiele regio die het ontwerp intact moet houden naarmate de omgeving verandert.

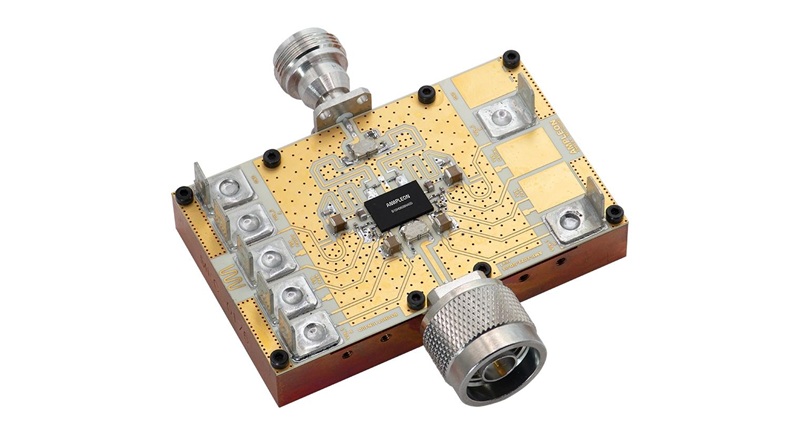

Klasse C

Klasse C geleidt minder dan 180° van de cyclus. De ruwe stroomgolfvorm van het apparaat wijkt opzettelijk ver af van sinusvormig, wat het een slechte match maakt voor audiofidelity. In RF-systemen is die vervorming niet de uiteindelijke output; het is een tussenliggende staat die wordt gevormd door het belastingnetwerk.

Een afgestelde LC-netwerk aan de uitgang selecteert de gewenste fundamentele frequentie en onderdrukt harmonischen, zodat de afgeleverde spanning bij de werkfrequentie er dicht bij sinusvormig uitziet. De ontwerpeisen verschuiven van breedbandamplitudeflatheid naar smalbandige vermogensoverdracht en spectrale vormgeving.

RF-georiënteerd Klasse C-werk draait meestal om een specifieke set knoppen:

• Ontwerp van het resonante netwerk en afstemmingsgedrag

• Impedantie-afstemming en transformatieverhoudingen

• Q-factorselectie, bandbreedtecompromissen en verliesbeheer

• Stress van het apparaat naarmate het netwerk wordt afgestemd of de belasting verandert

In de praktijk functioneren de versterker en het uitvoernetwerk als één verbonden systeem. Kleine afstemming of belastingwijzigingen kunnen snel invloed hebben op efficiëntie, uitgangsvermogen en transistorstress. De prestaties van de versterker hangen daarom sterk af van het bijbehorende netwerk dat eraan is verbonden.

Klasse D

Klasse D gebruikt de uitgangsapparaten als schakelaars in plaats van als lineaire elementen. De audio wordt gecodeerd via PWM of een vergelijkbare modulatiemethode en vervolgens gereconstrueerd door een LC laagdoorlaatfilter. Omdat de apparaten het grootste deel van de tijd volledig aan of volledig uit zijn, is de dissipatie veel lager, en moderne ontwerpen bereiken doorgaans zeer hoge efficiëntie.

Het echte werk in Klasse D is het beheren van schakelfouten zodat deze niet veranderen in hoorbare vervorming, uitgezonden emissies of intermitterende storingen. Hoge efficiëntiewinsten worden behaald in deze ontwerpen, maar verborgen effecten van parasieten en fysieke indeling kunnen ook moeilijk te ontwerpen problemen creëren.

Technieken die vaak worden gebruikt om het gedrag onder controle te houden zijn onder meer:

• Hoge lusversterking feedback

• Dode-tijdcontrole om vervorming te verminderen en doordringen te voorkomen

• Snelle schakelaars om overgangsverlies te verminderen

Keuzes in apparaat-technologie kunnen de handelsruimte veranderen. GaN-apparaten kunnen bijvoorbeeld schakelverliezen verminderen en het gedrag bij hoge frequenties verbeteren, maar ze straffen ook slordige lay-out omdat parasieten dominanter worden naarmate de randwaarden stijgen.

Veel Class D-fouten zijn terug te voeren op fysieke implementatiethema's die alledaags lijken totdat ze dat niet meer zijn:

• Aardreturn-geometrie en stroomlus-containment

• Gate-driveloopgebied en koppelingpaden

• Snubberkeuze en dempingsstrategie

• EMI-containment via plaatsing, afscherming en filtering

Class D-prestaties zijn in grote lijnen een verhaal over het beheersen van ongewenst RF-gedrag terwijl een voorspelbare audio-band lineariteit wordt behouden. Wanneer het goed gaat, kan het moeiteloos klinken; wanneer het slecht gaat, kan het koppig zijn op manieren die moeilijk te debuggen zijn met puur audio-gerichte hulpmiddelen.

Class T

Class T wordt het nuttigst begrepen als een controlestrategie die is gelaagd op een schakeloutputstage in plaats van als een fundamenteel andere krachtstadfysica. De nadruk ligt op adaptieve timing en sprekende spectrumachtige benaderingen die de schakelenergie herverdelen om geconcentreerde EMI-pieken te verminderen. Terwijl de term een merkgeschiedenis heeft, komen veel van de onderliggende ideeën breed voor in moderne low-noise switching audio ontwerpen.

In echte productontwikkeling worden deze controlestrategieën bijzonder relevant wanneer de versterker aan emissietests moet voldoen terwijl deze stil blijft met hoogsensitieve luidsprekers of binnen compacte behuizingen. Schone audio-prestaties en EMI-naleving zijn vaak afhankelijk van dezelfde factoren, waaronder voorspelbaar schakels gedrag, stabiele controle-lussen en consistente filtering over productie-eenheden.

Ontwerpzorgen die vaak als één gecombineerd doel worden behandeld in sterke implementaties zijn onder meer:

• Modulatiestrategie en spectrale distributie

• Feedback-ontwerp en lusstabiliteit bij variaties in belasting/filter

• Keuzes voor uitgangsfiltering en tolerantiesensitiviteit

• Elektromagnetische compatibiliteitsplanning vanaf de vroegste lay-outbeslissingen

Wanneer Class T-stijl benaderingen goed worden uitgevoerd, is het voordeel minder over marketingcategorieën en meer over een rustiger, beter herhaalbaar schakelsignatuur dat goedgemanierd blijft over luidsprekers, behuizingen en regelgevende testopstellingen.

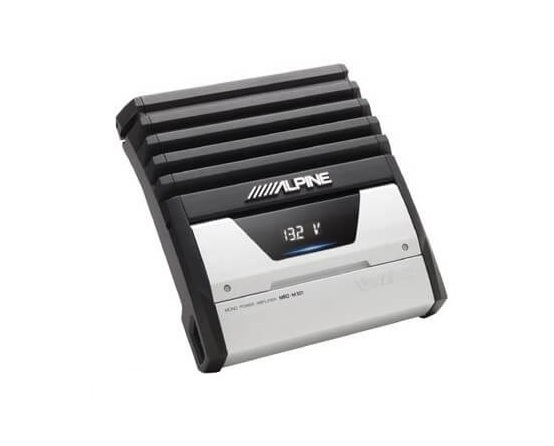

Bouwstenen van Vermogenversterkers

Een vermogenversterker die buiten een leerboek overleeft, is bijna nooit één circuit dat alles doet. Het gedraagt zich meer als een gecoördineerde keten van stadia, en elk stadium dekt stil een beperking die vroeg of laat in daadwerkelijk gebruik opduikt: de invoer pikt ruis en brom op, de tussenliggende stadia raken zonder spanningsuitslag, de uitgangsfase ondervindt zware stroomstress, warmte verschuift langzaam de werkpunten en de belasting kan er totaal niet uitzien als een schone weerstand. Ontwerpen die langdurig vertrouwen verdienen, behandelen deze blokken meestal als één systeem, omdat de verrassingen vaak voortkomen uit interacties, stabiliteitsmarges, aardingsbeslissingen, thermische drift en spanningsdynamiek, in plaats van uit de hoofdversterkingsfiguur.

Ingangsfase / Preamplifier

De ingangsfase stelt de toon voor alles benedenstrooms. Het vormt hoe de bron de versterker ziet, stelt referentiegedrag vast en stelt verwachtingen voor ruis al lang voordat er enige grote-signaalkracht bij betrokken is. Consistent ingangs gedrag over verschillende kabels, signaalbronnen en installatievoorwaarden heeft vaak de voorkeur omdat het helpt sporadische brom en ongewenste ruis te verminderen.

Hoge Ingangsimpedantie en Broncompatibiliteit

Hoge ingangsimpedantie vermindert de belasting op de bron en helpt bij het vermijden van frequentieresponsverschuivingen veroorzaakt door de bronimpedantie die interactie heeft met de ingangscapacitantie. De praktische hoofdpijn verschijnt meestal met lange interconnects, passieve volumeregelingen, of ongewoon hoge-impedantiebronnen; in die gevallen houdt een goedgemanierd invoerbuffer de prestaties uit te draaien in een kabel-lengte-experiment. Wanneer de invoer tolerant is, wordt het troubleshooten rustiger: minder momenten van 'het gebeurt alleen met deze kabel', en minder verrassingen wanneer een systeem van bank naar rek wordt verplaatst.

Gain/Volume Structuur en Headroom Beheer

Een gebalanceerde versterkingsstructuur voorkomt vroegtijdig knippen terwijl het nog steeds volledige uitgang toelaat bij normale ingangs niveaus. Overtollige versterking kan ruis verhogen en volume-aanpassing te gevoelig maken, terwijl onvoldoende versterking upstream-apparatuur kan overbelasten en een harde klank kan produceren. Veel ontwerpen plaatsen normale luisterniveau's nabij het midden van het volumeregelingsbereik, terwijl er extra marge wordt gehouden voor korte audiopieken.

Aarding, Afscherming en Keuzes voor Low-Noise Apparaten

Geluidsperformance wordt meestal bepaald door stroompaden en referentie-integriteit meer dan door fancy schema-blokken. Star-ground concepten, korte en opzettelijke teruglooppaden, zorgvuldig gekozen chassisverbindingen en gedisciplineerde afscherming overtreffen vaak incrementele componentwisselingen. Low-noise invoerapparaten kunnen helpen, maar ze annuleren een aardlus niet of vergeven een hoog-impedantieknooppunt dat naast schakelstromen is geleid. Een patroon dat zichtbaar is bij echt probleemoplossing is dat de stille builds de zijn waar terugstromen opzettelijk vanaf het begin werden geleid, niet ontdekt na de eerste humklacht.

Driver/Spanningsversterkertrap (VAS)

Dit is de trap waar de meeste spanningsversterking en spanningsuitslag worden ontwikkeld, en het biedt ook de dynamische stroom die wordt gebruikt om de capaciteiten van de uitgangsapparaten op te laden en te ontladen. Wanneer een versterker voorspelbaar aanvoelt over verschillende luidsprekers, kabel lengtes en temperaturen, zijn de VAS/driverkeuzes meestal een deel van de reden. Wanneer onstabiel gedrag optreedt, wordt dit gedeelte vaak gecontroleerd omdat kleine problemen de volledige feedbacklus kunnen beïnvloeden.

Spanningsuitslag produceren met lineair gedrag

De VAS moet swingend blijven nabij de voeding rails zonder te glijden in niet-lineaire gebieden die het feedbackgedrag moeilijker te voorspellen maken. Deze trap is meestal gebiasseerd om de transconductantie en versterking stabiel te houden over verschillende signaalniveaus omdat kleine niet-lineariteiten later de vervorming kunnen verhogen via feedbacklusgedrag. In de praktijk vertaalt een VAS die composed blijft bij grote swing zich vaak in een versterker die minder geforceerd klinkt wanneer hij wordt belast, zelfs als de benchgetallen al respectabel zijn.

Het aandrijven van capacieve belastingen binnen de versterker

Bij hoge frequenties bieden uitgangs-BJT's of MOSFET's een sterk capacieve last. Als de VAS geen stroom snel kan leveren en opnemen, neemt de tijdelijke vervorming toe en worden de stabiliteitsmarges smaller op een manier die mogelijk alleen verschijnt met snelle randen of reactieve omstandigheden. Dit is waarom veel robuuste ontwerpen meer staande stroom in de VAS/driver laten lopen dan een puur papieren berekening zou suggereren: het produceert doorgaans schonere overgangen, meer voorspelbaar fasegedrag en minder drama wanneer de uitgangstrap hard werkt.

Compensatie en frequentievorming

Dit is waar het loopgedrag wordt gevormd met behulp van compensatiekeuzes die bandbreedte ruilen voor gecontroleerde fase marge onder onvriendelijke omstandigheden. Het doel is doorgaans een bandbreedte die goed presteert, niet een specificatie die op zichzelf indrukwekkend lijkt. Ervaring leert dat een versterker goed kan presteren met resistieve belastingen, maar onstabiel kan worden met lange luidsprekerkabels of reactieve luidsprekers. Het testen van compensatie met realistische belastingen en bedrading helpt om stabiliteitsproblemen in een later stadium te voorkomen.

Cascodes en trapisolatie

Cascoding kan Miller-effecten verminderen en de spanningen van apparaten constanter houden, wat vaak de lineariteit verbetert en het gemakkelijker maakt om de dominante pool te beheren. Het wordt vooral aantrekkelijk bij hogere railspanningen, of wanneer het ontwerp consistent gedrag moet behouden bij vervangingen van apparaten en temperatuurwisselingen. Cascodes worden vaak geprefereerd in productontwerpen omdat ze de variantie tussen transistors verminderen zonder gevoelige afstel aanpassingen te vereisen.

Uitgangs-/krachttrap

De uitgangstrap is waar de versterker de rommelige wereld ontmoet: complexe luidsprekerimpedanties, abrupte impedantiedips bij bepaalde frequenties, accidentele kortsluitingen en transiënten die geen toestemming vragen. Goede uitgangstappen voelen zich meestal ongehinderd door echte lasten, en dat kalme gedrag komt meestal van conservatief stressbeheer in plaats van van heroïsche werking nabij de limieten van apparaten.

Topologieën voor hoge stroomlevering

Veelvoorkomende uitgangsimplementaties zijn onder andere complementaire emittervolgers (BJT's) en sourcevolgers (MOSFET's). De keuze van de topologie komt doorgaans neer op hoe het ontwerp het biasing gedrag, thermische neigingen en apparaatsstress onder reële stromen aanpakt, niet welke optie momenteel in de mode is. Stabiele werkpunten worden vaak geprefereerd omdat ze betrouwbare prestaties behouden over temperatuursveranderingen, ventilatievoorwaarden en verschillende luidsprekers.

Parallele apparaten en stroomdeling

Hogere vermogen ontwerpen parallel meerdere uitgangsapparaten om de dissipatie te spreiden en de stress per apparaat te verminderen. Ballastweerstanden (emitter/source weerstanden) stimuleren stroomdeling en verminderen het risico dat één apparaat stroom steelt terwijl het opwarmt. In echte builds maken deze weerstanden ook het gedrag bij een fout gemakkelijker te anticiperen, wat een herstelfout van een cascadefout kan scheiden die meerdere onderdelen in één keer uitschakelt.

Biascontrole, crossoververvorming en thermische tracking

Klasse AB-trappen zijn afhankelijk van bias die voldoende constant blijft om crossoververvorming laag te houden zonder oververhitting. Temperatuur-gecompenseerde biascircuits en fysieke plaatsing, thermische koppeling naar de koellichaam of naar de te regelen apparaten, zijn vaak net zo belangrijk als het schema zelf. Een veelgehoorde klacht in het veld is bias-drift na opwarming; de ontwerpen die urenlang "vast" aanvoelen, behandelen thermische paden vaak als iets dat opzettelijk moet worden ontworpen, en niet simpelweg wordt aangenomen.

Bescherming: Stroombegrenzing, SOA-beveiligingen en foutafhandeling

Kortsluitingen, low-impedance dips en reactieve stromen kunnen apparaten buiten hun veilige werkgebied (SOA) duwen. Praktische versterkers voegen vaak stroombegrenzing, SOA-bewuste bescherming en soms foldback-gedrag toe om de stress tijdens langdurige mishandeling te beperken. De meer verfijnde implementaties proberen uit de weg te blijven tijdens legitieme muziekpieken, terwijl ze besluitvaardig reageren wanneer een overbelasting aanhoudt. Een realiteitscontrole die veel teams op de harde manier leren, is dat beschermingscircuits die "nooit activeren" tijdens tests simpelweg nooit zijn uitgeoefend onder realistische foutinstellingen.

Voeding (Energieopslag, Pieksvraag en Rails gedrag)

De voeding is meer dan een DC-leverancier; het wordt deel van de signaalomgeving door railmodulatie, grondstromen en transiënte respons. Wanneer een sterke versterker wordt gekoppeld aan een voeding die zijn kalmte niet kan bewaren, kan het resultaat een gespannen karakter zijn bij pieken en vervormingsmechanismen die moeilijk te herkennen zijn bij steady-state tests. Het gedrag van de voeding wordt vaak net zo zorgvuldig gemonitord als het signaalpad om een consistente prestatie onder verschillende netspanningstoestanden te behouden.

Transformator/SMPS-capaciteit en piekvermogenlevering

Of de voeding nu lineair is (transformator + gelijkrichter) of op SMPS is gebaseerd, hij moet korte pieken van hoge stroom kunnen verdragen zonder overmatige daling of ongewenste bescherming trips. Veel ontwerpen zijn afgestemd op piekvraag in plaats van gemiddelden, omdat muziek en echt programma materiaal zelden zich als continue sinusgolven gedragen. Benchwerk en luistersessies onthullen vaak dat de rigiditeit van de rails tijdens transiënten de waargenomen eenvoud meer beïnvloedt dan nominale wattageclaims suggereren.

Reservoir-capacitantie, golfvormingcontrole en grondterugkeer

Bulkcapacitantie vermindert golfvorming en biedt lokale energie voor pieken, maar de fysieke plaatsing en terugverloop bepalen of die energie schoon aankomt. Hoge-stroom laadpulsen en luidspreker terugstromen moeten niet dezelfde gevoelige referentie paden delen die door de ingangsfase worden gebruikt. Veel brom- en zoemproblemen kunnen worden herleid tot een lay-out die elektrisch correct is in schema-vorm maar nalatig met betrekking tot de echte retour-stroom map, een probleem dat vreemd bevredigend kan zijn om op te lossen zodra het is geïdentificeerd, en diep irritant voordat het dat is.

Railsdaling, regulatiestrategie en thermische gevolgen

Railsdaling beïnvloedt de beschikbare hoofdmarge en kan biaspunten verschuiven, soms op manieren die het vervormingsgedrag onder belasting veranderen. Sommige ontwerpen accepteren bescheiden dalingen als een vorm van zachte beperking, terwijl andere streven naar strakkere regulering voor consistente dynamiek. Een praktische voorkeur is voor dalingen die consistent en gemakkelijk te anticiperen zijn, omdat het het thermische gedrag en prestatievariatie beter beheersbaar maakt bij veranderende netspanning en omgevingstemperatuur.

Controle, monitoring en systeem-niveau betrouwbaarheid functies

Naarmate het uitgangsvermogen toeneemt, worden bescherming en ondersteunende circuits belangrijker voor systeembetrouwbaarheid. Deze circuits helpen luidsprekers te beschermen, schade aan versterkers te verminderen en moeilijk te herstellen problemen te verlagen. Stabiele beschermingseigenschappen helpen ook om onverwachte uitval tijdens langdurige werking te verminderen.

Luidsprekerbescherming

Uitgangs relais of solid-state ontkoppelingen verminderen de blootstelling aan DC-fouten, aan/uit-transiënten en bepaalde foutmodi. Timingkeuzes, contactgedrag (voor relais) en foutdetectie drempels beïnvloeden hoe de bescherming aanvoelt in werkelijk gebruik. Veel luidsprekerstoringen komen voort uit abnormale gebeurtenissen, stroomcycli, intermitterende bedrading, of een enkele apparaat dat plotseling faalt, dus ontkoppelgedrag dat snel en betrouwbaar is, betaalt zich vaak terug in minder eenmalige rampen.

Temperatuurdetectie, bias-instelling en uitschakeling

Thermistors, temperatuursensoren en Vbe-vermenigvuldigingsschema's helpen om de temperatuur bij te houden en de kans op thermische runaway te verminderen. Thermische uitschakeling kan catastrofale uitkomsten voorkomen wanneer de luchtstroom wordt geblokkeerd of de omgevingstemperatuur boven de verwachtingen stijgt. De plaatsing van sensoren is belangrijker dan mensen aanvankelijk willen: het meten van de verkeerde thermische knooppunt kan een geruststellende uitlezing creëren terwijl de echte hotspot blijft stijgen.

Klasse D-specifieke blokken

Klasse D versterkers introduceren schakelgedrag, waardoor het ontwerp aanvoelt als gemengde signaal RF-werk, zelfs wanneer het doel audio is. Succes hierin komt vaak voort uit het vroegtijdig realistisch zijn over elektromagnetisch gedrag, in plaats van te hopen dat het kan worden opgelost na de eerste EMI-test.

Uitgang LC-filter en laadinteractie

Het uitgang LC-filter reconstructeert audio uit de PWM-golfvorm en moet stabiel blijven bij variatie in luidsprekers impedantie. Componenttoleranties, verzadigingskenmerken en vermogensniveau-afhankelijkheid verschijnen allemaal aan de randen van de prestaties. Een pragmatische workflow is om te ontwerpen rond onvriendelijke belastingen en vervolgens te verifiëren met echte kabels en luidsprekers, omdat het filter en de bekabeling bij hoge frequentie gedragen zich als een gekoppeld systeem met een eigen persoonlijkheid.

EMI-controle: Lay-out, afscherming, rand-tijden en naleving

EMI-controle wordt sterk beïnvloed door lay-outdiscipline: het verminderen van loopoppervlakte, het beheren van hoge di/dt-paden en het vormen van stijg-/valtijden, zodat schakelenergie minder agressief is. Verspreidingsspectrummodulatie en snubbers kunnen nuttige tools zijn, maar ze compenseren zelden voor grote, slecht begrensde schakelcircuits. Een terugkerende observatie van teams die soepel de naleving doorstaan, is dat de routing wordt behandeld als RF-werk vanaf de eerste plaatsingsbeslissing, in plaats van "opgepoetst" aan het einde.

Een productieve manier om een krachtversterker te benaderen, is om stabiliteit, stroomrouting en thermisch gedrag vroeg aan te pakken, voordat energie wordt besteed aan het najagen van kleine vervormingsreducties. Wanneer die gedragingen zijn vastgesteld, vertalen hogere lusversterking, apparaatupdates en verfijnde compensatie zich vaak in voordelen die intact blijven bij verschillende luidsprekers en bekabeling. Zonder die basis kan beter gereedschap nieuwe foutmodi blootleggen, vooral bij reactieve belastingen en onvolmaakte bekabeling in de echte wereld, en dat resultaat is zelden bevredigend wanneer de eerste veldrapporten binnenkomen.

Sleutelprestatie-indicatoren

Technische specificaties

Versterkerspecificaties worden makkelijker te vertrouwen wanneer ze zijn verankerd aan herhaalbare testomstandigheden en aan de fysieke grenzen van de schakeling. Wanneer ik een datasheet lees, voel ik me zekerder wanneer het nominale vermogen wordt vermeld als continue RMS-vermogen in een gedefinieerde belasting, met testlimieten die geen ruimte laten voor interpretatie. Zonder die voorwaarden kan de meting nog steeds correct zijn, maar wordt deze minder nuttig voor gebruik in de echte wereld.

RMS-vermogen rapportage is doorgaans het meest interpreteerbaar wanneer het duidelijk de meetopstelling vermeldt. Een beoordeling die bescheiden lijkt maar minutenlang stabiel blijft, sluit meestal beter aan bij hoe mensen daadwerkelijk luisteren, vooral wanneer de kamer warm is, de muziek dicht is, en de sessie langer duurt dan een snelle demonstratie. In tegenstelling daarmee kunnen muziekniveaus of kortdurende beoordelingen indrukwekkend lijken terwijl ze de langetermijneffecten van spanningsval op de voeding en warmteopbouw binnen de behuizing vermijden.

RMS-vermogen testomstandigheden die de beoordeling vergelijkbaar maken:

• Laadimpedantie (bijv. 8 Ω, 4 Ω)

• Bandbreedte (bijv. 20 Hz–20 kHz)

• Vervorming limiet bij de beoordeling (bijv. 0,1% THD)

• Kanaalaanjang toestand (bijv. beide kanalen aangedreven voor stereo-eenheden)

Totale harmonische vervorming (THD) is een bot instrument, maar het geeft nog steeds echte inzichten wanneer het met context wordt gelezen. Een zeer lage THD-waarde bij 1 kHz wijst vaak op sterke lusversterking en redelijke lineariteit, maar ik vind het onthullender om te zien hoe THD verandert wanneer de frequentie stijgt, wanneer het uitgangsniveau de bovenkant van het bereik nadert, en wanneer de belasting minder vriendelijk wordt. Die verschuivingen zijn vaak waar de persoonlijkheid van een versterker zich laat zien, niet als marketingtaal, maar als engineeringgedrag dat je kunt voorspellen.

Veelvoorkomende oorzaken van toenemende THD in echte metingen:

• Hogere frequentie THD-groei die wijst op beperkte open-loop bandbreedte

• Compensatiekeuzes die snelheid inruilen voor stabiliteit

• Outputstage non-lineariteit terwijl apparaten stroom doorgeven

• Vervormingsspectra gedomineerd door hogere-orde componenten, die scherper kunnen klinken wanneer ze worden gepusht

Slew-rate stelt een plafond in hoe snel de uitgangsspanning kan veranderen, en dat plafond komt het duidelijkst naar voren bij transiënten. Wanneer de slew-rate opraakt, is het hoorbare resultaat niet altijd een zachte afzwakking; het kan transiënt-intermodulatie-producten creëren die zich in het hoorbare bereik verspreiden. Die mismatch, die schoon meet op constante tonen maar vol klinkt op complexe passages, frustreert luisteraars, omdat het inconsistent aanvoelt: de versterker lijkt prima totdat de muziek druk wordt.

Ontwerpelementen die vaak invloed hebben op de slew-rate headroom:

• Ingangsstadium stroomcapaciteit

• Compensatie-condensatorwaarden

• Effectieve capacitieve belasting van de luidspreker en kabels

Een praktische manier om hierop te reflecteren is om te kijken naar hoe de versterker zich gedraagt met scherpe, hoge-niveau transiënten in een moeilijk luidsprekersysteem. Eenheden met voldoende headroom behouden vaak details zonder broos te worden, omdat ze niet gedwongen worden in herstelgedrag.

De dempingsfactor is nauw verbonden met de uitgangsimpedantie en wordt het belangrijkst bij reactieve luidsprekers en woofers met terug-EMF. Lage uitgangsimpedantie kan de controle over de luidspreker verbeteren, maar de werkelijke dempingsfactor bij de luidsprekeraansluitingen wordt ook beïnvloed door kabels, connectors en andere externe factoren. Zeer hoge dempingsfactorwaarden vertegenwoordigen daarom mogelijk niet volledig de werkelijke bedrijfsomstandigheden.

Systeemelementen die vaak de werkelijke demping bij de driver beperken:

• Luidsprekerkabelweerstand

• Verlies door connector/contact

• Crossover inductoren en serie-elementen

• Oxidatie van contacten in de loop van de tijd

In plaats van de dempingsfactor als een opscheppend getal te beschouwen, leest het meer als een aanwijzing voor robuustheid: of de versterker de bassenarticulatie en de toonbalans behoudt wanneer de bedrading, connectors en plaatsing eruitzien als een gewoon thuis-systeem in plaats van een gecontroleerde labopstelling.

De belastingsimpedantiecapaciteit is een van de meest directe stresscontroles omdat het elke subsysteem dwingt om tegelijkertijd samen te werken. Operatie met 4 Ω en 2 Ω lasten, en in reactieve lasten met steile fase-hoeken, hangt af van hoe de uitvoerapparaten worden beheerd, hoe stroombeperking wordt geïmplementeerd, hoe thermisch gedrag wordt gevolgd, en hoe stevig de voeding blijft onder vraag. De belangrijkste zorg is niet alleen of de versterker opereert, maar of stabiele en lineaire prestaties behouden blijven in de buurt van de werkingslimieten zonder oscillatie, clipping of thermische beperking die de geluidskwaliteit beïnvloedt.

Subsystemen die typisch het gedrag bij moeilijke lasten bepalen:

• Selectie van uitvoerapparaten en beheer van veilige werkgebieden

• Stroombeperkingsstrategie (hoe deze inwerkt en hoe abrupt)

• Stijfheid van de voeding onder aanhoudende stroomvraag

• Thermisch volgen en effectiviteit van warmteafvoer

In de praktijk heb ik een patroon opgemerkt: ontwerpen met agressieve bescherming kunnen indrukwekkend aanvoelen bij de eerste keer, maar onvoorspelbaar worden met dynamische materialen wanneer de bescherming ingrijpt. Ontwerpen met kalmer thermisch volgen en meer elegante stroombehandeling komen vaak minder dramatisch over, maar zijn consequenter, wat meestal overeenkomt met wat langdurige luisteraars beschrijven als gemakkelijker om mee te leven.

Prestatiemetrics

Vergelijkingen houden alleen stand wanneer de meetstandaarden consistent zijn en wanneer de metric daadwerkelijk overeenkomt met herhaalbare luisterresultaten. Ik heb geleerd om voorzichtig te zijn met vergelijkingen met één getal; ze kunnen emotioneel bevredigend, schoon, eenvoudig, beslissend zijn, terwijl ze nog steeds falen te voorspellen hoe een versterker zich gedraagt op echte luidsprekers in echte kamers.

RMS-vermogen werkt goed als een basislijn omdat het de duurzame capaciteit weerspiegelt. Burst-stijl beoordelingen zoals PMPO beschrijven voornamelijk hoe hoog een korte piek kan stijgen voordat de voeding zakt of de bescherming ingrijpt. Bij het combineren van een versterker met luidsprekers wordt de praktische vraag of deze schoon vermogen kan leveren over echte duty-cycles zonder dynamiek stilletjes te comprimeren. Veel teleurstellende "hoogvermogen" combinaties falen niet omdat het getal verzonnen is, maar omdat het ontwerp was afgestemd op korte showmomenten in plaats van lange luistersessies op realistische niveaus.

Veelvoorkomende redenen waarom "hoogvermogen" combinaties in de praktijk tekortschieten:

• Voeding geoptimaliseerd voor korte demonstraties, niet voor aanhoudende vraag

• Warmteafvoer die is afgestemd op gemiddelden die niet overeenkomen met echt gebruik

• Stroombeperkingen die vroeg ingrijpen bij lage-impedantie veranderingen

Frequentierespons buiten de hoorbare band is niet erg interessant als een trofee. Het wordt werkelijk nuttig wanneer het de hoorbare faseverschuiving vermindert, de transiënte timing behoudt en het feedbackgedrag voorspelbaar houdt door de audioband. Wat ik zoek is niet alleen een vlakke amplitude-respons, maar ook een stabiele fasemarge onder belasting, omdat die stabiliteit vaak correleert met consistente imaging en minder alleen op sommige opnames artefacten.

Kenmerken die vaak brede-bandontwerpen die goed presteren scheiden van degenen die dat niet doen:

• Stabiel lusgedrag bij het aansteken van capaciteit en inductantie

• Bandbreedte die niet instort wanneer er echte luidsprekerspanning wordt gevraagd

• Belastingtolerantie die subtiele hoge-frequentie artefacten van marginale stabiliteit vermijdt

Het signaal-ruisverhouding (SNR) beschrijft hoe stil de versterker is in vergelijking met de volle uitgang, maar de waarde wordt pas betekenisvol wanneer de weging en het referentieniveau worden vermeld. Boven de 100 dB komen in echte producten meestal meer voor dan een stille invoerfase; het weerspiegelt een gedisciplineerde versterkingsstructuur, schone rails, doordachte aarding en lay-outkeuzes die magnetische koppeling verminderen en schakelloid uit gevoelige knooppunten houden. Dit is waar ik me vaak een beetje huiverig voel: de specificaties kunnen onberispelijk lijken, maar het geïnstalleerde systeem kan nog steeds sissen of brommen als de versterkingsverdeling en aarding slordig zijn.

Ontwerp- en integratiefactoren die de ruis in de echte wereld sterk beïnvloeden:

• Versterkingstaging over bron, voorversterker en versterker

• Schoonheid van de voedrails en strategie voor de regelaar

• Aardingbenadering die bromlussen voorkomt

• Lay-outpraktijken die koppeling en RF-ingang verminderen

• Blootstelling aan schakelranden in Class D en gemengde digitale/analoogopstellingen

Een terugkerende les uit de echte wereld is dat een versterker die stil meet in isolatie luid kan worden in een volledig systeem als bekabeling en aarding lusstromen uitnodigen. Dus een KPI-mentaliteit strekt zich meestal uit voorbij de interne ruisvloer en naar hoe tolerant het ontwerp is ten opzichte van normale bedrading en typische bronndevices.

Eén draad verbindt deze metrics: KPI's helpen het meest wanneer ze gedrag onder realistische stress voorspellen, niet alleen ideale testtonen. De versterkers die na verloop van tijd meestal bevallen, zijn zelden degene die een enkele hoofdspécificatie "winnen"; het zijn degenen wiens metingen coherent blijven over frequentie, uitgangsniveau, temperatuur en belasting, en wiens beschermingsgedrag soepel overgaat in plaats van het systeem in een hoorbare verandering te doen schocken. Dat is het punt waarop specificaties niet meer als marketing aanvoelen en beginnen te lezen als technische bewijsvoering.

Inzet van versterkers in 2026

In 2026 gedragen versterkers (PA's) zich zelden als een op zichzelf staand eindblok dat in isolatie kan worden geoptimaliseerd. Ze bepalen steeds meer de toon voor de levensvatbaarheid van het systeem omdat efficiëntie in de praktijk, echte lineariteit, thermische drift en de tijd die nodig is om eenheden te kalibreren en uitgelijnd te houden, allemaal impact hebben op kosten, planningsdruk en prestaties in het veld. Wat veel teams op de vloer voelen, is een verschuiving in waar problemen zich voordoen: een PA kan overtuigend lijken op een gecontroleerde bench, maar ongemakkelijke randgevallen onthullen zodra deze verpakking, gekoppeld aan antennes, en onder productieachtige stress en variatie wordt getest. Als gevolg daarvan behandelen implementaties de PA vaak als een medeontworpen element naast de antenne-interface, stroomlevering en softwarecorrectie, met validatieplannen die aannemen dat hardware zich anders zal gedragen zodra deze het laboratorium verlaat.

5G/6G-infrastructuur

Moderne 5G- en 6G-radio's gebruiken RF-versterkers voor elk antenne-element in massieve MIMO-systemen. Dit vervangt één grote versterker door veel kleinere gedistribueerde versterkers die werken onder strikte thermische en regelgevende limieten. Schone signaaloverdracht tijdens hoge piekmodulatie moet ook worden onderhouden terwijl het stroomverlies tijdens normale bedrijfsomstandigheden wordt verminderd.

Lineariteit onder hoge-PAPR-modulatie

Breedband OFDM drijft vaak een hoge piek-tot-gemiddelde vermogensverhouding (PAPR). Die realiteit dwingt PA's om grote pieken te overleven zonder ze om te zetten in spectrale teruggroei die maskers niet doorstaat of aanliggende kanaallekkage degradeert. Wat teams vaak ongemakkelijk maakt, is dat naleving geen enkele sweep bij kamertemperatuur is: de prestaties moeten voorspelbaar blijven over temperatuuruitbuitingen, veroudering van apparaten en wijzigingen in de belasting die worden aangedreven door antennekoppeling, behuizinginteracties en omgevingsbeweging. In de praktijk wordt lineariteitswerk een oefening met meerdere voorwaarden, niet een enkelgetaldoel.

Efficiëntie bij realistische bedrijfsniveaus

Basisstations en radio's bevinden zich zelden op een continue piekuitgang. Ze voeren lange uren in een achterstand uit, waarbij veel klassieke PA-ontwerpen snel efficiëntie verliezen. Naarmate arrays schalen, begint gemiddelde efficiëntie dominanter te worden in operationele zorgen omdat het koelbokken, energie-uitgaven en de langetermijnbetrouwbaarheid bepaalt. Daarom beoordelen veel implementaties efficiëntietechnieken op basis van hoe ze zich gedragen in het achtergestelde gebied, onder realistische planningen en verkeerspatronen, zelfs als dat minder glamoureus is dan het citeren van piekgetallen.

Implementatiepatronen: combineren van architectuur en algoritmen om afwegingen te beheren

Mainstream-infrastructuurontwerpen combineren meestal PA-architectuuropties met op software gebaseerde correctie, zodat lineariteit en efficiëntie naast elkaar kunnen bestaan zonder dat productie in een kalibratiemarathon verandert.

Architecturale en algoritmische technieken zijn

vaak gecombineerd in 5G/6G-radio's:

• Doherty-stijl laadmodulatie

• Envelope tracking (leveringsmodulatie)

• Digitale predistorentie (DPD) met productbewuste kalibratiestrategieën

Doherty-stijl PA's blijven breed ingezet, grotendeels omdat ze een sterkere efficiëntie behouden in het teruggenomen gebied waar hoge-PAPR signalen zich bevinden. Wat ervaren teams in de gaten houden is niet de schoonheid van de gesimuleerde curve, maar of het voordeel bestand is tegen apparaatvariaties, bias-drift en impedantiebeweging. Een ontwerp kan uitzonderlijk lijken op een zorgvuldig afgesteld testbank, maar stilletjes zijn voorsprong verliezen wanneer antennemismatch, verpakkingeffecten en thermische gradienten van de behuizing in het spel komen. Om die reden neigen veel programma's naar robuust laadmodulatiegedrag dat stabiel blijft over verschillende eenheden, zelfs als dit betekent dat er een beetje van de beste prestaties moet worden opgegeven die alleen onder ideale afstemming verschijnen.

Envelope tracking vermindert verspilde spanningsruimte door de voeding te verplaatsen met de signaalamplitude. De werkelijke beperking is hoe de regelkring zich gedraagt wanneer het product wordt belast: vertraging kan de vervorming verhogen, terwijl te agressieve tracking EMI en door de voeding geïnduceerde artefacten kan uitnodigen die veel tijd kosten om te isoleren. In de praktijk geven teams vaak de voorkeur aan een trackingprofiel dat gemakkelijker te karakteriseren en te reproduceren is over productievariatie, omdat dit de angst voor late verrassingen vermindert en de validatiecycli verkort.

DPD wordt vaak parallel gebruikt om de PA te linearizeren, maar de implementaties van 2026 leggen een ongewoon scherpe focus op calibratiegedrag in het veld, niet alleen op de verfijning van modellen. Programma's ontdekken vaak dat de “verborgen belasting” niet computatie is, maar het beheer van coëfficiënten en herhaalbaarheid over vloten.

DPD calibratievragen die de implementatiediscussies vaak domineren:

• Updatefrequentie voor coëfficiënten over temperatuur en veroudering

• In-service calibratiemethoden die verkeersonderbreking vermijden

• Omgaan met geheugeneffecten en temperatuurafhankelijk gedrag zonder fragiele afstemming

Een terugkerende les bij implementaties is dat calibratietijd, herwerkrisico en herhaalbaarheid van eenheid tot eenheid kunnen bepalen of de keuze van een PA soepel of pijnlijk aanvoelt in de productie. Als gevolg daarvan worden PA-opties steeds vaker beoordeeld op hoe elegant ze samenwerken met stabiele, low-touch DPD in plaats van alleen beoordeeld te worden op geïsoleerde apparaatmeetwaarden.

Bij mmWave domineren warmteafvoer en parasieten vaak de uitkomsten. Harmonic-tuned benaderingen zoals Class F en inverse-F worden gebruikt om spanning en stroomgolfvormen te vormen om overlapgerelateerde dissipatie te verminderen. Het probleem is dat mmWave lay-outparasieten, verpakkingsovergangen en discontinuïteiten in de interconnecties de harmonische impedanties voldoende kunnen verschuiven om de theoretische winst te verminderen. De ontwerpen die het beste standhouden beschouwen harmonische afstemming als een systeemdiscipline: lay-outkeuzes, passieve netwerken, verpakking en de antenne-interface worden beschouwd als deel van de PA-ontwerpruimte in plaats van schoonmaakwerk aan het einde.

Een standpunt dat weerklank vindt bij infrastructuurteams is dat mmWave PA-werk minder gaat om het ontdekken van een enkele “ideale klasse” en meer om het onder controle houden van variatie. Hardware die binnen de specificatie blijft over veel eenheden, verschillende omgevingen en minimale herafstemming heeft de neiging de hardware te zijn die het vertrouwen in de implementatie wint.

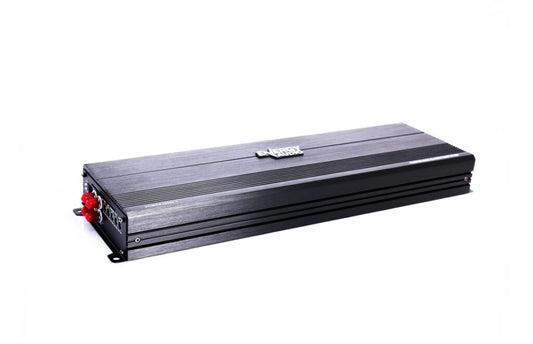

Elektrische Voertuigen

In elektrische voertuigen bevinden versterkers zich in het pad van functies die klanten onmiddellijk opmerken en functies die regelgevers steeds nauwkeuriger onderzoeken. Ze bevinden zich ook in een elektrische omgeving die onvergeeflijk aanvoelt in vergelijking met consumentenelektronica: transiënten, spanningsdaling, aardoffsets en brede temperatuurveranderingen zijn normale bedrijfsomstandigheden in plaats van grensgevallen. Dit heeft de neiging om ontwerpgesprekken weg te leiden van koppen audio-specificaties en naar voorspelbaar gedrag over echte voertuiggebeurtenissen.

AVAS (Acoustic Vehicle Alerting Systems)

AVAS wordt beoordeeld op de vraag of voetgangers de aanwezigheid van het voertuig consistent kunnen herkennen. Dit stuurt de PA-eisen naar consistente akoestische output en gecontroleerde faalmodi in plaats van te jagen op piekvolume.

AVAS-gedreven PA-verwachtingen omvatten vaak:

• Stabiele versterking en frequentierespons over temperatuur

• Voorspelbaar clipgedrag zodat waarschuwingstekens herkenbaar blijven

• Tolerantie voor spanningsdaling en railtransiënten die typisch zijn voor autovoedingssystemen

Voertuigprogramma's ontdekken vaak een oncomfortabele kloof tussen benchmetingen en gedrag in voertuigen. Een PA die er schoon uitziet op een stabiele voeding kan zich anders gedragen onder startgebeurtenissen, belastingstortingen of verschuivende aardreferenties. Ontwerpen die beschermende limieten, goed gekarakteriseerd herstelgedrag en conservatieve headroom omvatten, hebben de neiging om het gedoe van late afstemming en herstelonzekerheid te verminderen.

ANC (Actieve Geluidsannulering)

ANC is afhankelijk van lage vertraging en consistente fase-respons omdat de versterker deelneemt aan de controlelus. Dit maakt bandbreedte, groepsvertraging stabiliteit en ruisvloer belangrijk op manieren die een simpele audiotest mogelijk niet onthult. Veel teams leren, soms op de harde manier, dat een enkel THD-getal bij 1 kHz niet voorspelt hoe goed een ANC-lus de annuleringsdiepte in de loop van de tijd en temperatuur zal behouden.

ANC-gerichte PA-beperkingen verschijnen vaak als:

• Brede bandbreedte met fasegedrag dat vlak blijft door de annuleringsband

• Lage ruis en lage vervorming bij gematigde uitgangsniveaus waar ANC doorgaans opereert

• Stabiele prestaties over temperatuur- en spanningsvariaties omdat kleine faseverschuivingen de annulering kunnen verminderen

Wat succesvolle ANC-bouwers vaak scheidt, is hoe de versterker zich gedraagt in de lus: fase-stabiliteit, kleine signaal lineariteit en herhaalbare vertraging onder reële bedrijfsomstandigheden, niet alleen mooie geïsoleerde metingen.

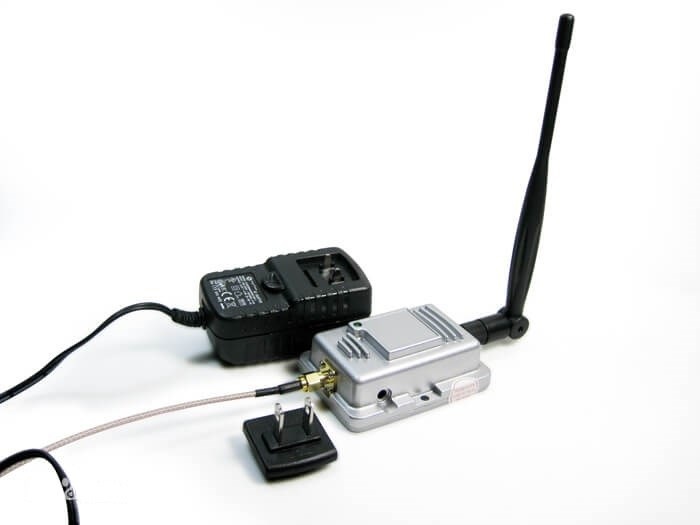

IoT en Accu-gevoede RF Knoop

Bij IoT-apparaten, wearables en accu-gevoede RF-knooppunten concentreert de engineeringinspanning zich op energie-efficiëntie bij lage tot gematigde zendvermogens. Schakeling-modus RF PA's, vooral Class E en Class F-families, worden vaak gekozen omdat golfvorm-vorming de overlap tussen afvoer spanning en stroom kan verminderen. In veel kleine producten is echter de frustratie dat de transistor zelden de enige beperkende factor is; implementatiedetails bepalen vaak de limiet.

Harmonic Tuning in de Praktijk

Deze architecturen zijn afhankelijk van harmonische afstemmingsnetwerken om doelimpedanties bij de fundamentele frequentie en harmonischen af te dwingen. In de praktijk komen verliezen en variabiliteit vaak van de omringende implementatie in plaats van van het actieve apparaat zelf.

Veelvoorkomende implementatie-flessenhalzen:

• Component Q en tolerantie, vooral in kleine inductoren en condensatoren

• PCB parasitica, via inductie, en kwaliteit van de aardings retour

• Antenne-afstemming variatie tussen eenheden en verschuivingen veroorzaakt door gebruikershandelingen

Een praktische conclusie waar veel teams op komen, soms met een beetje spijt, is dat efficiëntie vaak "uitgegeven" wordt in het afstemmingsnetwerk en de interconnect voordat het ooit verloren gaat in de transistor. Programma's die vroeg investeren in EM co-simulatie, gecontroleerde impedantie lay-out en robuuste afstemmingsstrategieën, leveren vaak producten met een consistentere levensduur van de batterij dan programma's die zich voornamelijk richten op het selecteren van een beter presterend apparaat.

Systeem Niveau Co-ontwerp

Accu-gevoede producten moeten nog steeds voldoen aan emissiegrenzen en co-existentie-eisen. Schakeling PA's kunnen harmonischen en sporen genereren wanneer harmonische beëindigingen verschuiven door fabricagevariatie of antennedetuning. De meest betrouwbare ontwerpen beschouwen de antenne-interface als een variabele belasting en ontwerpen voor tolerantie in plaats van perfectie. In veel verzonden producten accepteren teams een bescheiden verlies in piekefficiëntie om meer voorspelbaar spectraal gedrag te verkrijgen tijdens het hanteren in de echte wereld, behuizingseffecten en spreiding tussen eenheden.

Bij infrastructuur, automotive en IoT volgt het succes van PA's steeds meer hoe controleerbaar en herhaalbaar het gedrag is, in plaats van hoe indrukwekkend een enkele piek metriek eruitziet in isolatie. Technieken zoals Doherty-bediening, enveloptracking en harmonische afstemming leveren hun voordelen alleen wanneer ze stabiel blijven door temperatuurschommelingen, mismatch, procesverspreiding en veroudering. De meest competitieve 2026 implementaties neigen ernaar RF-ontwerp te combineren met stroombeheer en softwarecorrectie, terwijl ze neigen naar benaderingen die de kalibratie-inspanning voorspelbaar houden en de kans op verrassingen in een later stadium van het systeem verminderen.

Conclusie

De prestaties van de vermogensversterker zijn afhankelijk van veel meer dan alleen het uitgangsvermogen. Stabiele werking vereist zorgvuldige controle van bias, feedback, thermisch gedrag, belastinginteractie en prestaties van de voedingsbron. Verschillende versterkerontwerpen balanceren efficiëntie, lineariteit en betrouwbaarheid op verschillende manieren, afhankelijk van de toepassing. Naarmate moderne systemen hogere vermogensdichtheid en efficiëntie vereisen, berust succesvol versterkerontwerp steeds meer op het behouden van voorspelbare prestaties onder reële bedrijfsomstandigheden.

Veelgestelde Vragen (FAQ)

1. Waarom zijn de prestaties van de vermogensversterker sterk afhankelijk van de voedingsbron en niet alleen van het versterkercircuit zelf?

Een vermogensversterker creëert geen uitgangsenergie rechtstreeks uit het ingangssignaal. In plaats daarvan controleert de ingangsgolfvorm hoeveel energie er uit de DC-voedingen wordt gehaald en aan de belasting wordt geleverd. Door dit alles beïnvloedt de stabiliteit van de voeding sterk het gedrag van de versterker tijdens veeleisende werking. Slechte voeding stabiliteit, spanning drop, slechte aardverbinding, of onvoldoende stroomlevering kan de dynamische prestaties verminderen, vervorming verhogen en instabiliteit creëren tijdens hoge-uitgangscondities. In veel praktische versterkerontwerpen hangt de langdurige betrouwbaarheid evenzeer af van het gedrag van de voeding en het beheer van de terugkerende stroom als van de actieve apparaten zelf.

2. Waarom wordt thermisch gedrag beschouwd als een van de grootste uitdagingen in het ontwerp van klasse A en klasse AB versterkers?

Klasse A en klasse AB versterkers stoten continu warmte af omdat hun uitgangsapparaten gedeeltelijk of volledig geleiden, zelfs bij inactieve condities. Wanneer de interne temperatuur stijgt, kunnen de bedrijfs- of werkpunten van de transistor verschuiven, kan de biasstroom veranderen en kan het vervormingsgedrag onverwacht verschuiven. Thermisch beheer wordt daarom een systeemontwerp probleem dat betrekking heeft op koellichamen, luchtstroom, thermische koppeling, sensorplaatsing en bias tracking. Zelfs kleine mechanische veranderingen, zoals het verplaatsen van een bias sensor of het wijzigen van de contactdruk van het koellichaam, kunnen de langdurige stabiliteit en prestatie van vervorming aanzienlijk beïnvloeden.

3. Hoe verbetert negatieve feedback de lineariteit van de versterker en introduceert tegelijkertijd stabiliteitsproblemen?

Negatieve feedback vermindert vervorming en stabiliseert de gesloten-lus gain door niet-lineair gedrag in de versterker te corrigeren. Echter, naarmate de signaalfrequentie toeneemt, kan de opgestapelde faseverschuiving binnen de feedbacklus de fase marge verminderen en mogelijk ringing of oscillatie creëren. Reactieve luidsprekerbelastingen, lange kabels en parasitaire capacitances maken dit moeilijker omdat ze de lusrespons onder echte bedrijfsomstandigheden veranderen. Ontwerpers gebruiken daarom compensatienetwerken, dempingscircuits en zorgvuldige lay-outtechnieken om bandbreedte, vervormingsreductie en stabiele werking in balans te houden.

4. Waarom zijn reactieve luidsprekerbelastingen veel moeilijker voor versterkers dan eenvoudige resistieve belastingen?

Echte luidsprekers gedragen zich niet als vaste resistors. Hun impedantie verandert met frequentie en bevat vaak inductieve en resonante kenmerken die de faseverhoudingen van de stroom verschuiven. Deze variërende elektrische omstandigheden dwingen de versterker om complexe stroomstroom, snelle tijdelijke vraag en veranderend feedbackgedrag tegelijkertijd te beheren. Een versterker die stabiel lijkt met een eenvoudige laboratoriumweerstand kan instabiel worden, oscilleren of zwaar vervormen wanneer deze wordt aangesloten op reactieve luidsprekers en lange kabels.

5. Waarom is biascontrole zo belangrijk bij het verminderen van crossoververvorming in klasse AB versterkers?

Klasse AB versterkers verminderen crossoververvorming door beide uitgangsapparaten lichtjes te laten geleiden rond de nuldoorgangszone. Als de biasstroom te laag wordt, verschijnt er een discontinuïteit tijdens de overdracht van het apparaat, wat hoorbare crossoververvorming creëert. Als de biasstroom te hoog wordt, stijgt de idle warmteafgifte scherp en neemt het risico van thermische runaway toe. Effectieve biasesystemen gebruiken daarom thermische tracking circuits zoals Vbe vermenigvuldigers en zorgvuldig geplaatste sensoren om stabiele bedrijfsomstandigheden te behouden bij temperatuurveranderingen en lange luistersessies.

6. Waarom wordt PCB-lay-out kritiek belangrijk in hoog-efficiënte klasse D versterkers?

Klasse D versterkers schakelen grote stromen op zeer hoge snelheden, wat sterke elektromagnetische velden en snelle transiënt-randen creëert. Slechte PCB-lay-out kan parasitaire inductantie, uitgezonden EMI, schakelnauwkeurigheid en aardinglusinterferentie vergroten. Kleine routeringsfouten rond poort-stuur lussen of hoge-stroom terugvoerroutes kunnen een anders efficiënte versterker transformeren in een bron van persistente instabiliteit en emissieproblemen. Om deze reden wordt de lay-out van klasse D versterkers vaak benaderd zoals bij RF-systeemontwerp in plaats van conventioneel audio ontwerp op lage frequenties.

7. Hoe helpen outputbeschermingssystemen om catastrofale versterker- en luidsprekerschade te voorkomen?

Beschermcircuits monitoren gevaarlijke bedrijfsomstandigheden zoals DC-offset, overstroom, oververhitting en abnormale opstarttransiënten. Als er een foutconditie verschijnt, isoleren relais of solid-state ontkoppelingssystemen de luidspreker voordat beschadigende stroom de belasting bereikt. Deze circuits zijn vooral belangrijk omdat veel versterkerstoringen plotseling optreden tijdens thermische stress, kortsluitingen of onstabiele bedrijfsomstandigheden. Betrouwbare beschermingssystemen helpen dure luidsprekerschade te voorkomen en verminderen cascadeversterkerstoringen tijdens abnormale werking.

8. Waarom kunnen specificaties met een hoge dempingsfactor soms misleidend zijn in echte audiosystemen?

Dempingsfactor weerspiegelt de relatie tussen luidsprekerimpedantie en versterkeruitgangsimpedantie, en helpt te beschrijven hoe goed de versterker de beweging van de luidspreker en terug-EMF-effecten controleert. De werkelijke demping die door de luidspreker wordt ervaren, wordt echter ook beïnvloed door kabelweerstand, aansluitkwaliteit, crossovercomponenten en contactoxidatie in de loop van de tijd. Extreem hoge dempingsfactorcijfers gemeten onder laboratoriumomstandigheden vertalen zich daarom mogelijk niet rechtstreeks in betekenisvolle voorwerpen in de echte wereld zodra gewone luidsprekerkabels en systeemverliezen worden geïntroduceerd.

9. Waarom vertrouwen moderne 5G- en 6G-versterkers sterk op technieken zoals Doherty-bedrijf, enveloptracking en digitale predistorie (DPD)?

Moderne draadloze communicatiesystemen gebruiken modulatieschema's met een hoge piek-tov-gemiddeld vermogen ratio (PAPR) die zowel sterke efficiëntie als uitstekende lineariteit vereisen. Doherty-architecturen verbeteren de efficiëntie tijdens back-off bedrijfsomstandigheden, enveloptracking past dynamisch de voedingsspanning aan om verspild vermogen te verminderen, en DPD corrigeert niet-lineaire vervorming die door de RF-versterker wordt gegenereerd. Deze technieken werken samen om de signaalkwaliteit te behouden, de warmteontwikkeling te verminderen en te voldoen aan strikte spectrale regelgeving, terwijl ze hoge-datarate communicatiesystemen ondersteunen.

10. Waarom is het gedrag van versterkers onder realistische stressomstandigheden vaak belangrijker dan geïsoleerde laboratoriumspecificaties?

Veel versterkers bereiken indrukwekkende specificaties onder gecontroleerde testomstandigheden met gebruik van vaste resistieve belastingen, korte signalen en ideale voedingen. Echte werking introduceert echter thermische opbouw, reactieve luidsprekerbelastingen, kabeleffecten, spanningsschommelingen, langetermijnbias-drift, en herhaalde transiënt pieken. Versterkers die voorspelbaar gedrag behouden over veranderende temperaturen, moeilijke belastingen en langdurige werking bieden over het algemeen betrouwbaardere prestaties op de lange termijn dan ontwerpen die voornamelijk zijn geoptimaliseerd voor geïsoleerde benchmarkmetingen.
